Освещение механического цеха в Омске

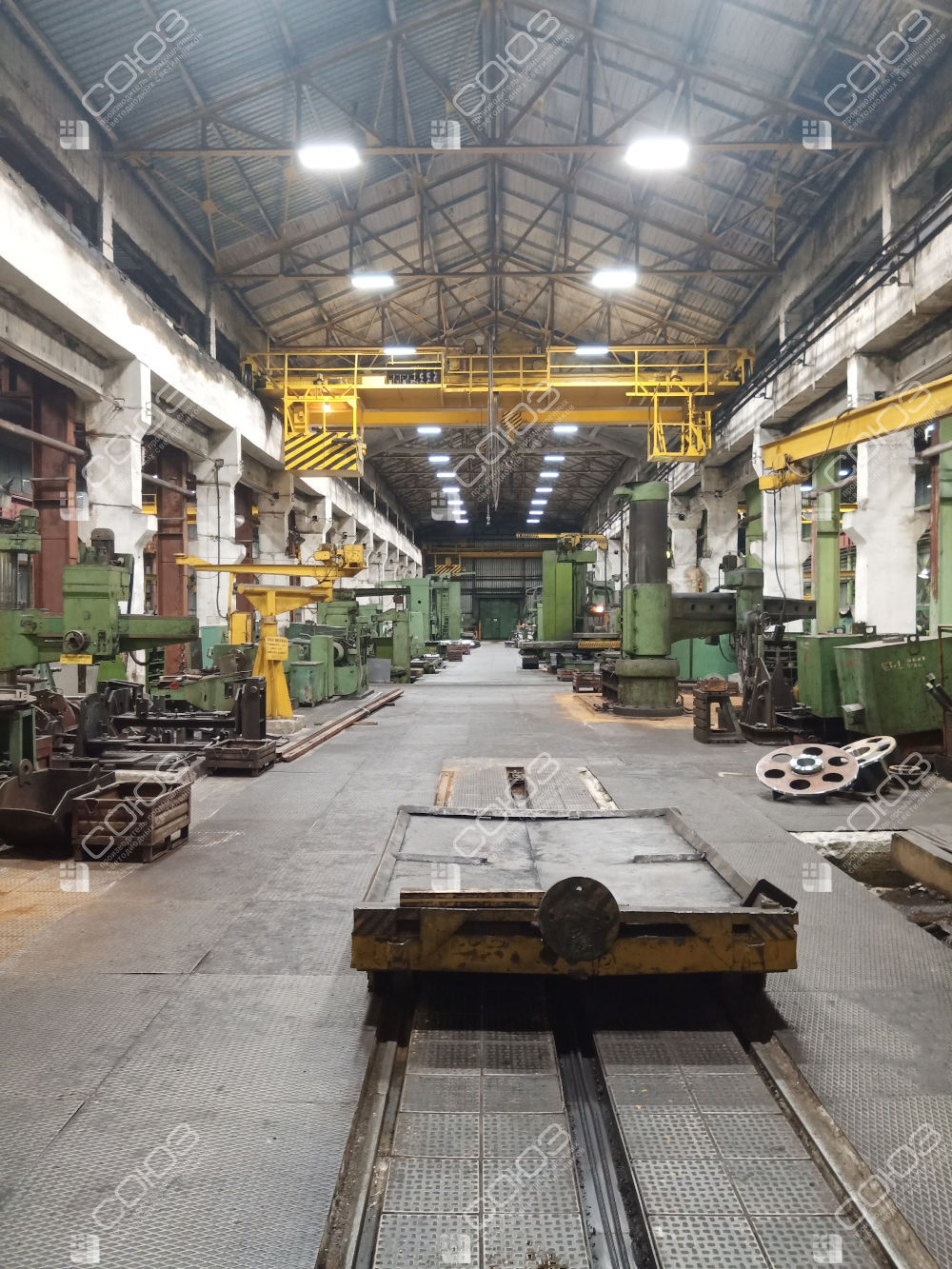

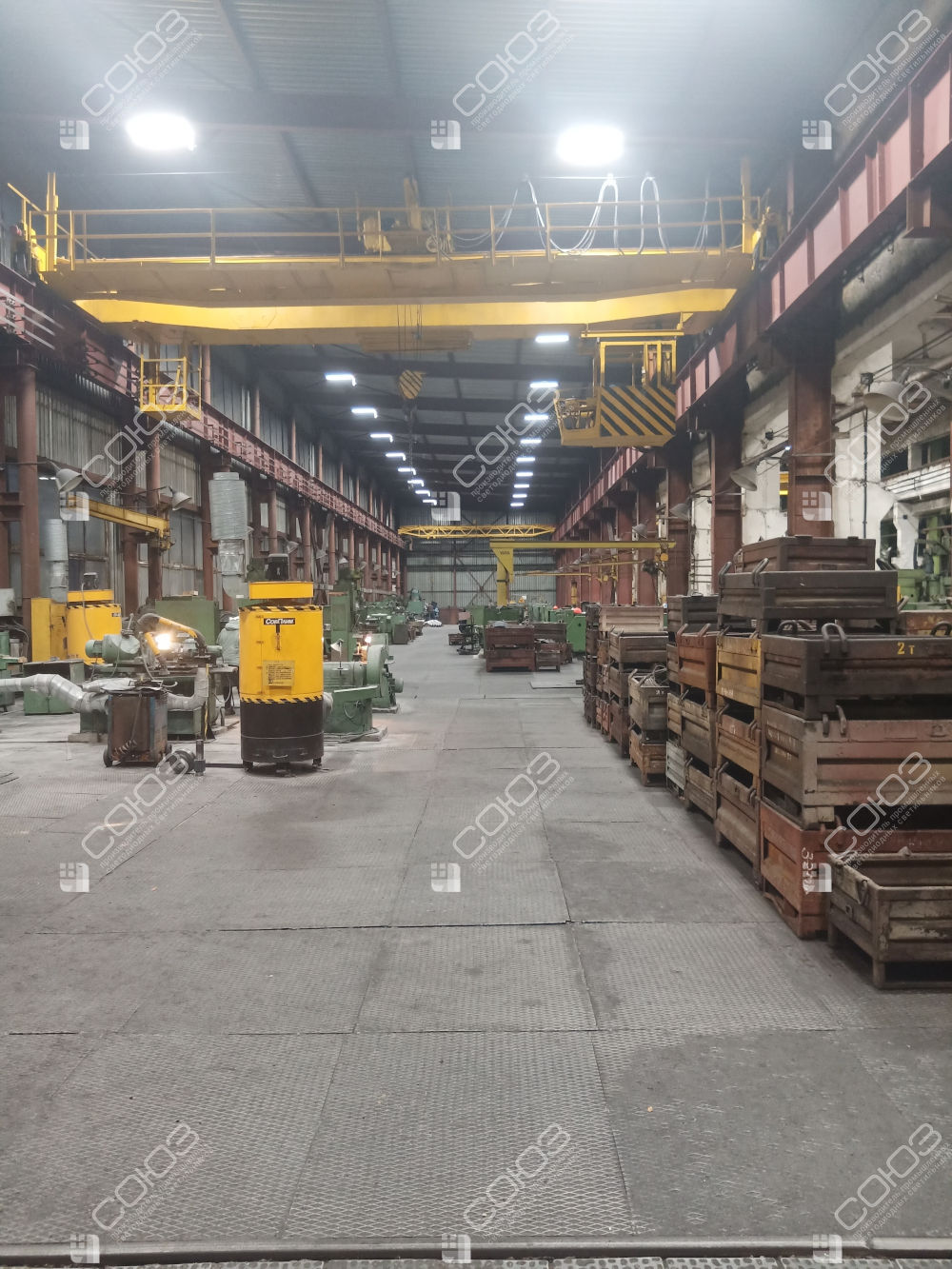

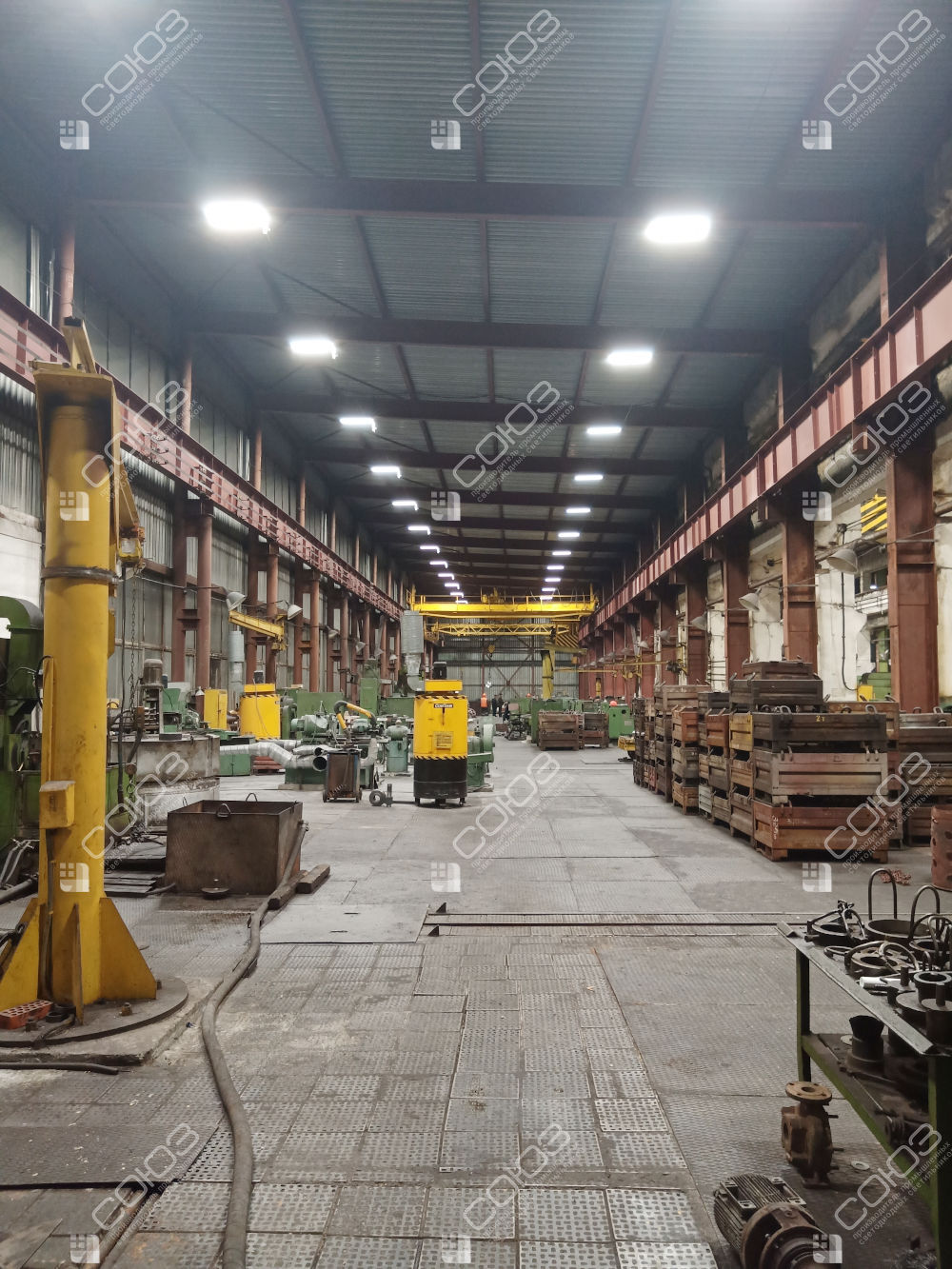

СОЮЗ 34-200/1-65, 200 Вт в механическом цехе с мостовыми кранами. Линейные светильники установлены рядами под кровлей, вдоль проходов и металлообрабатывающего оборудования.
Проект реализован на светильниках:
Решение на объекте
Общий свет над станками и проходами
Механический цех в Омске

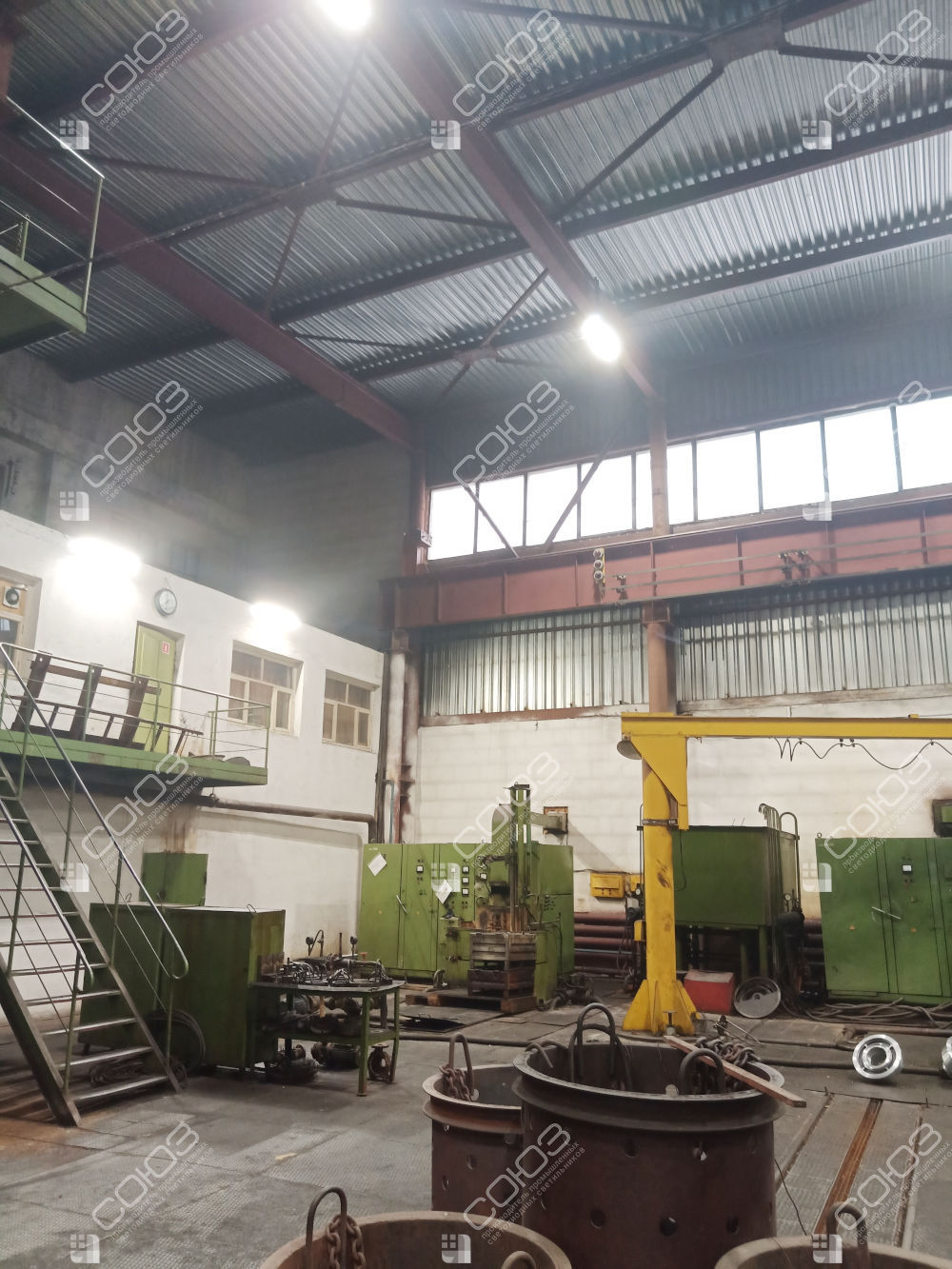

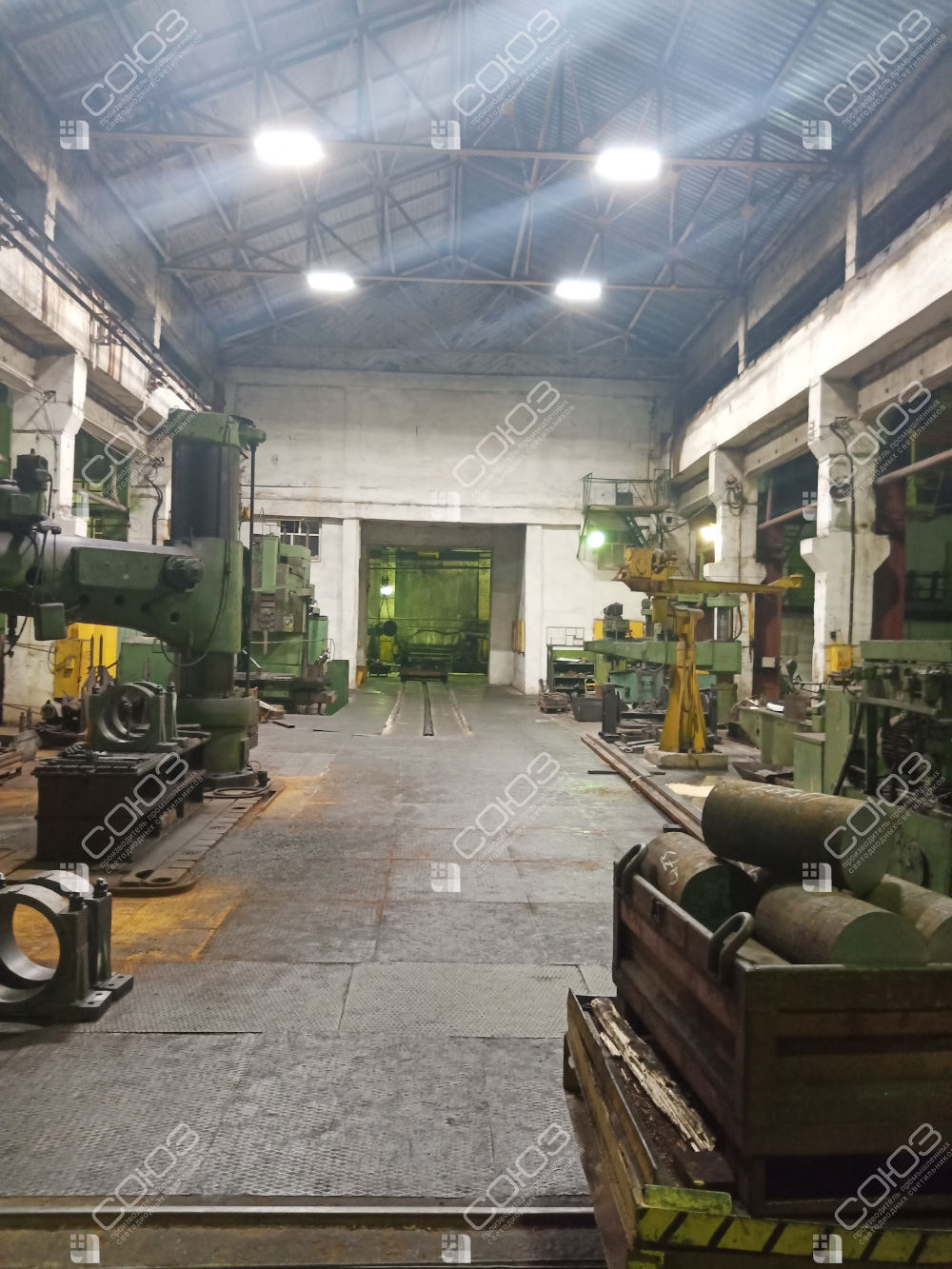

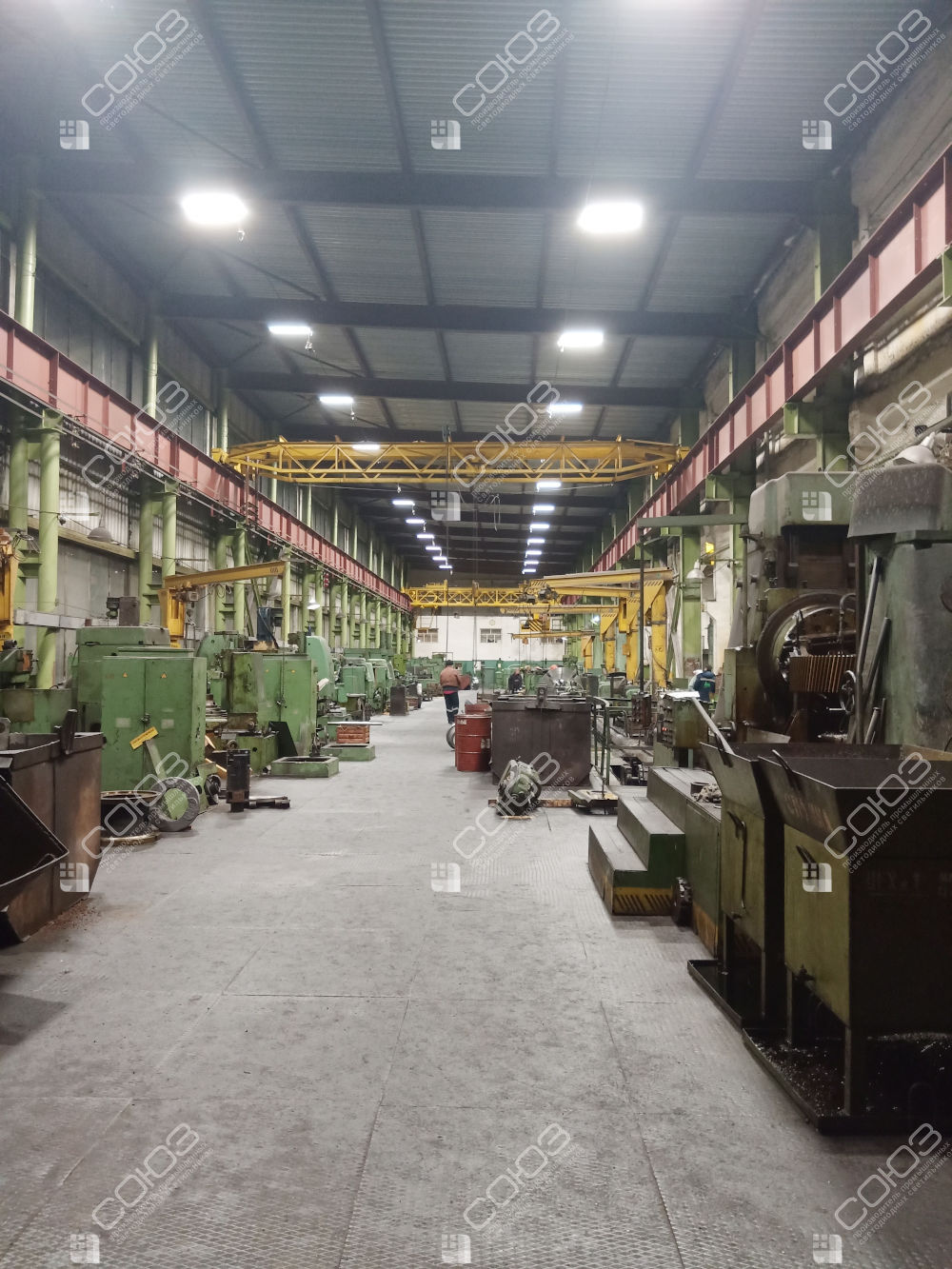

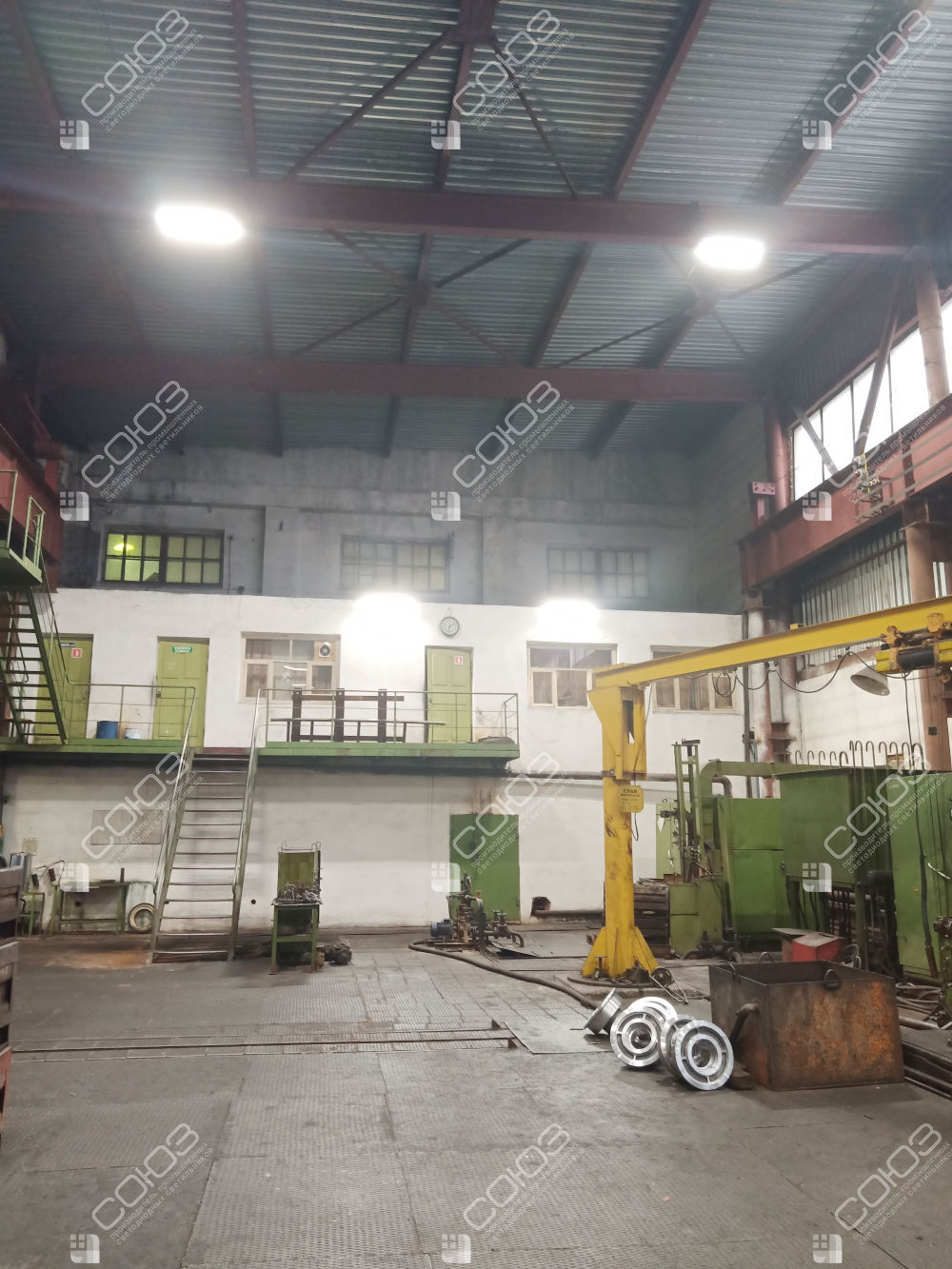

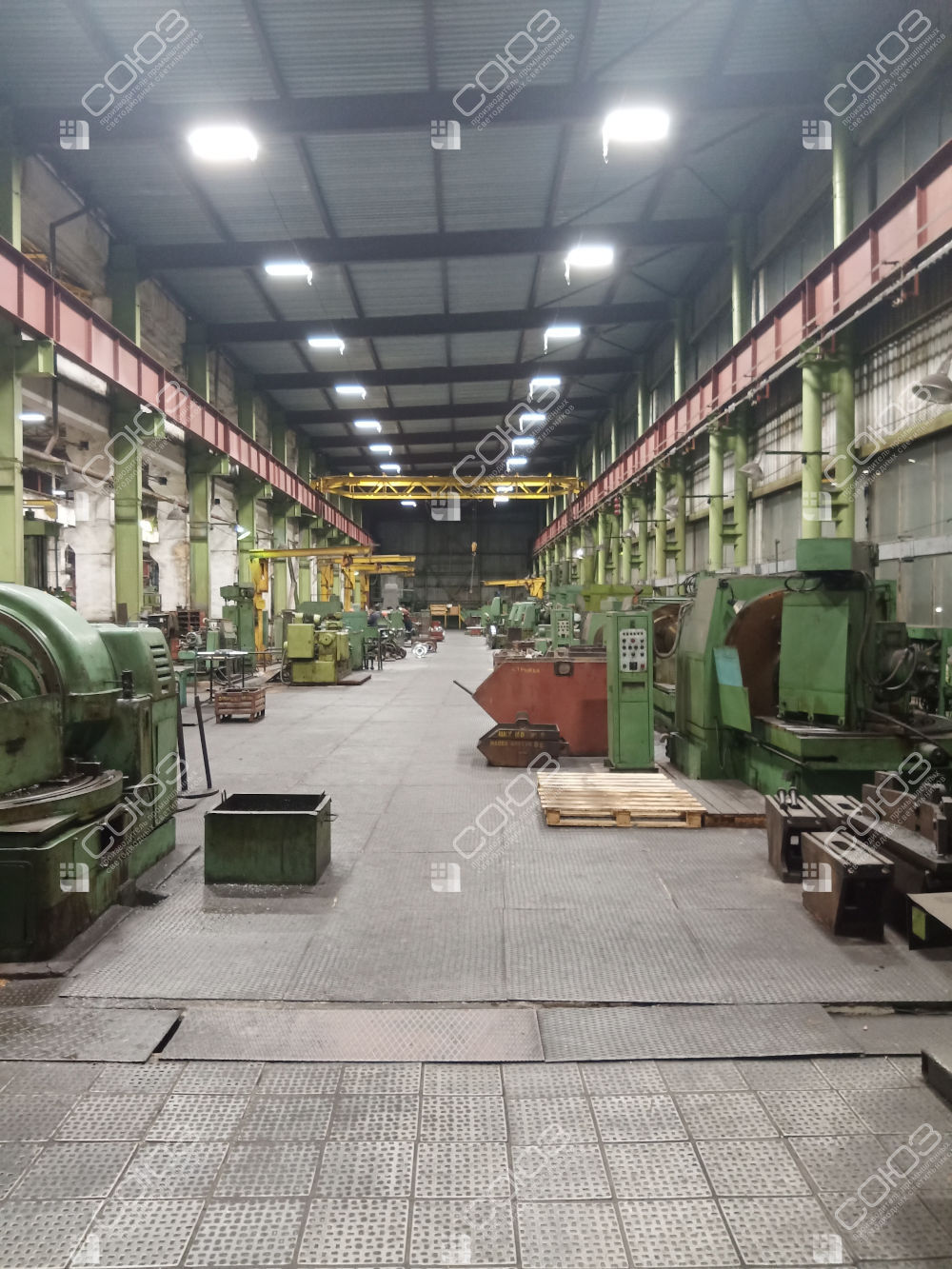

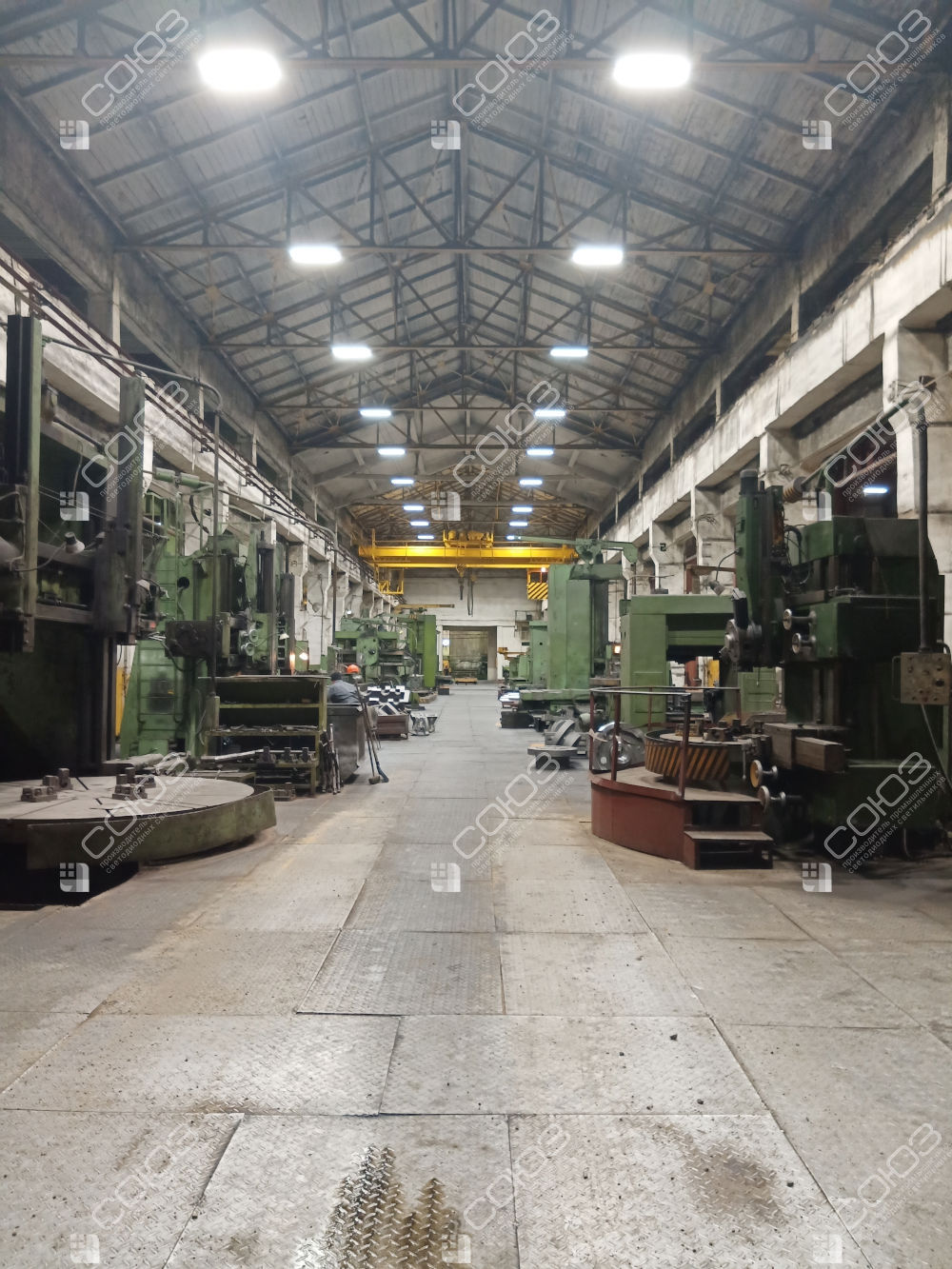

Протяжённые пролёты, крупные станки, балки и мостовые краны создают сложные условия для распределения света. Для общего освещения здесь применены линейные светильники мощностью 200 Вт. Их расположение можно рассмотреть на общих видах и крупных планах галереи.
Ряды вдоль рабочих зон

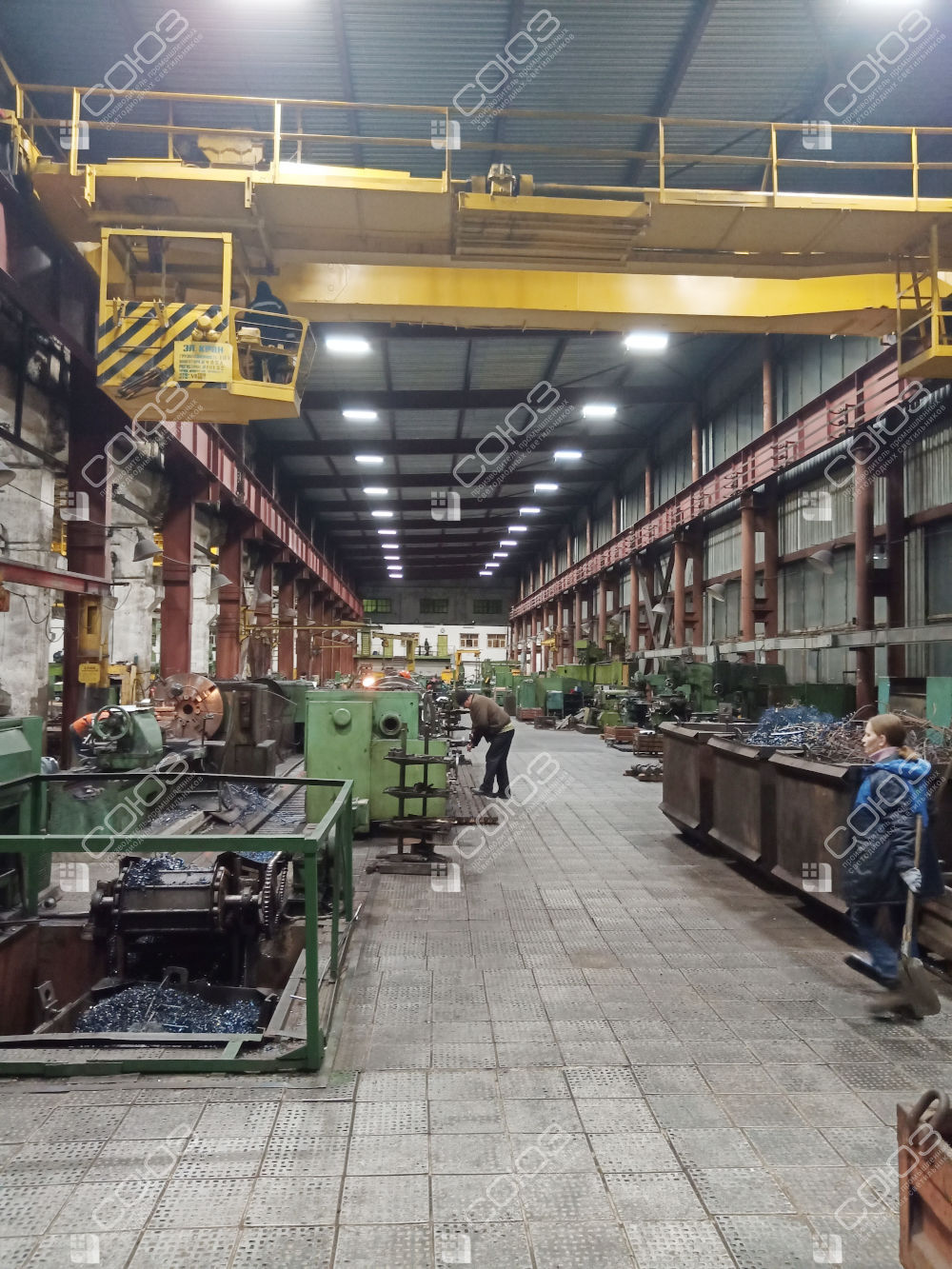

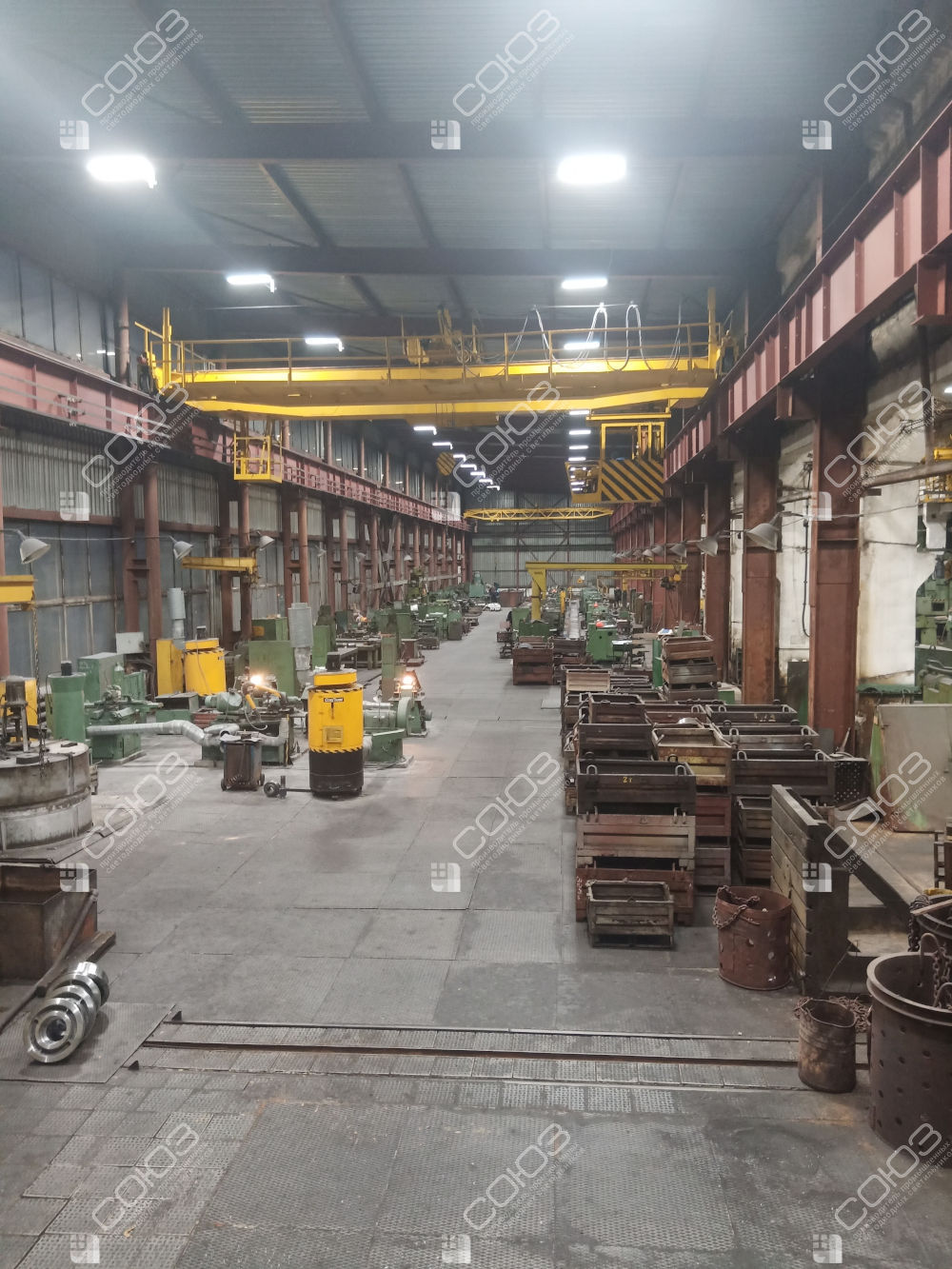

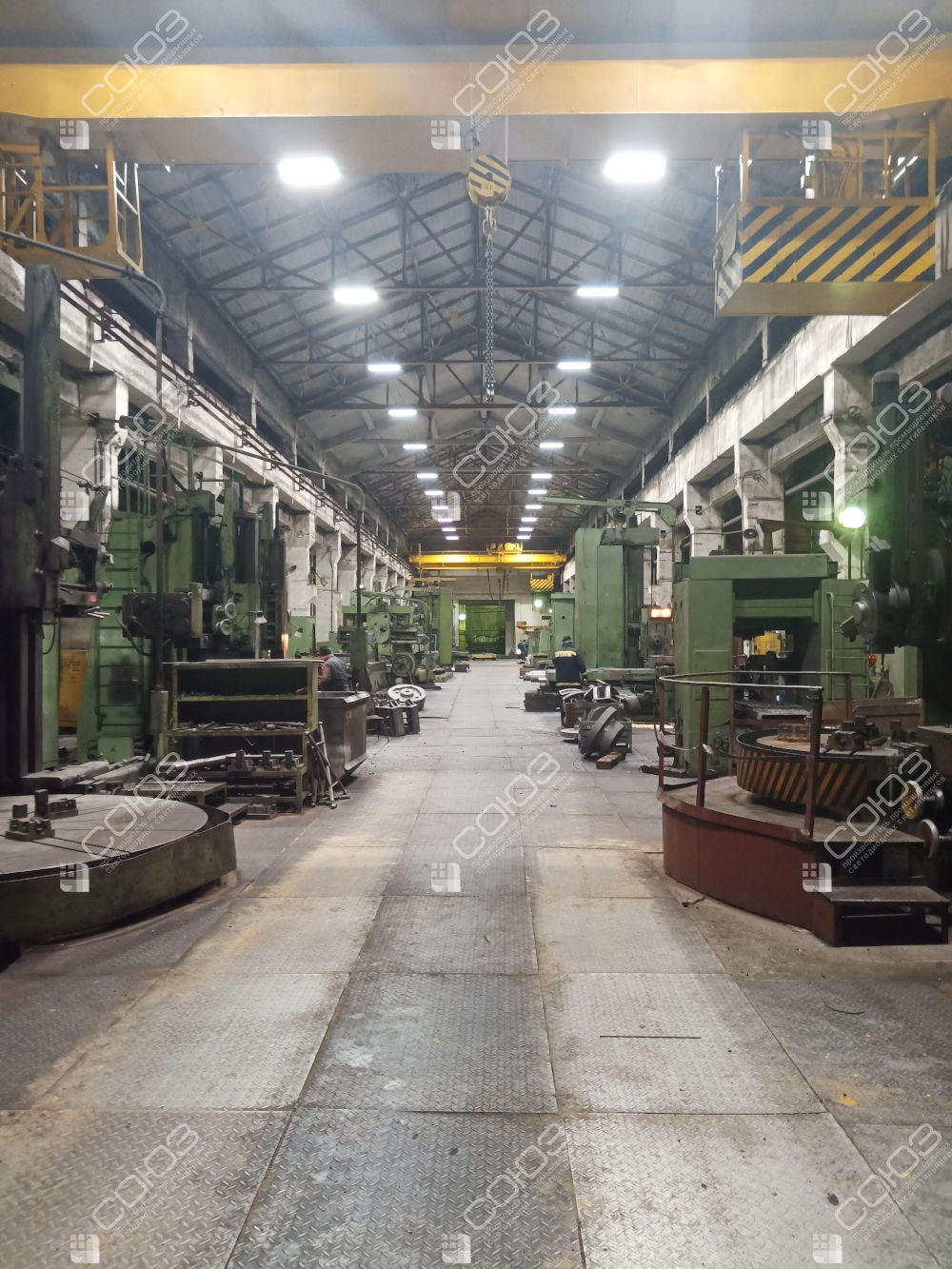

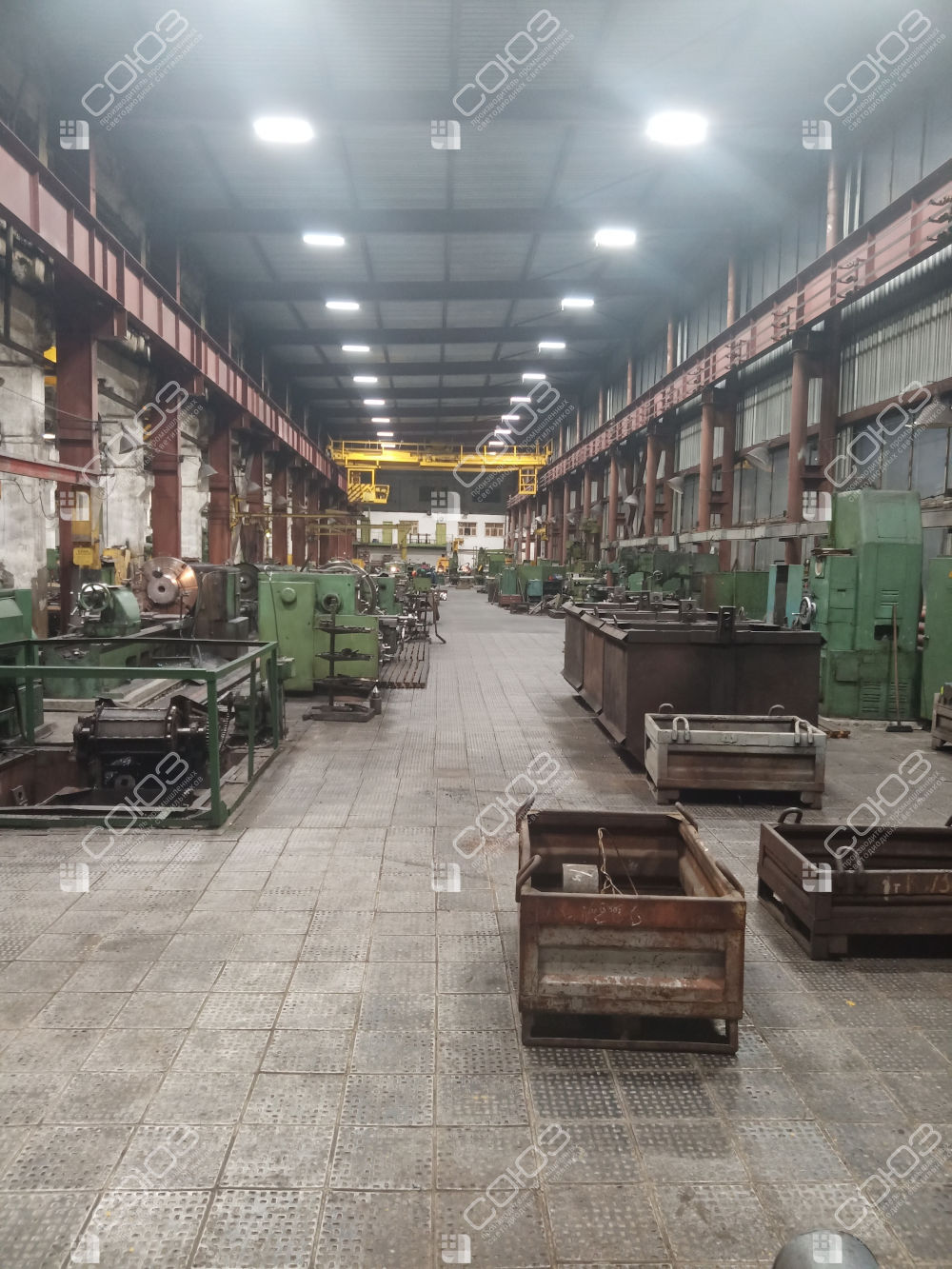

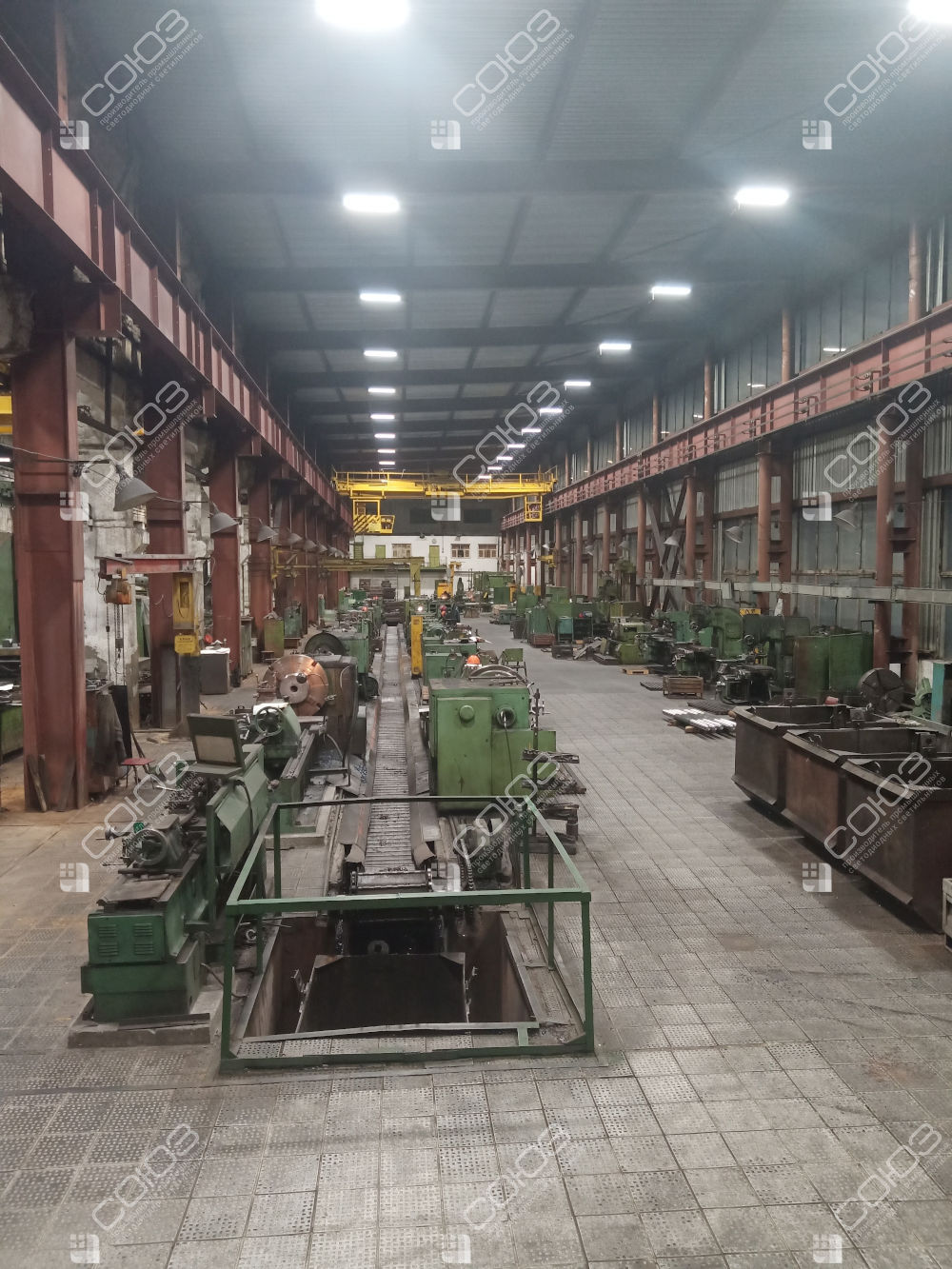

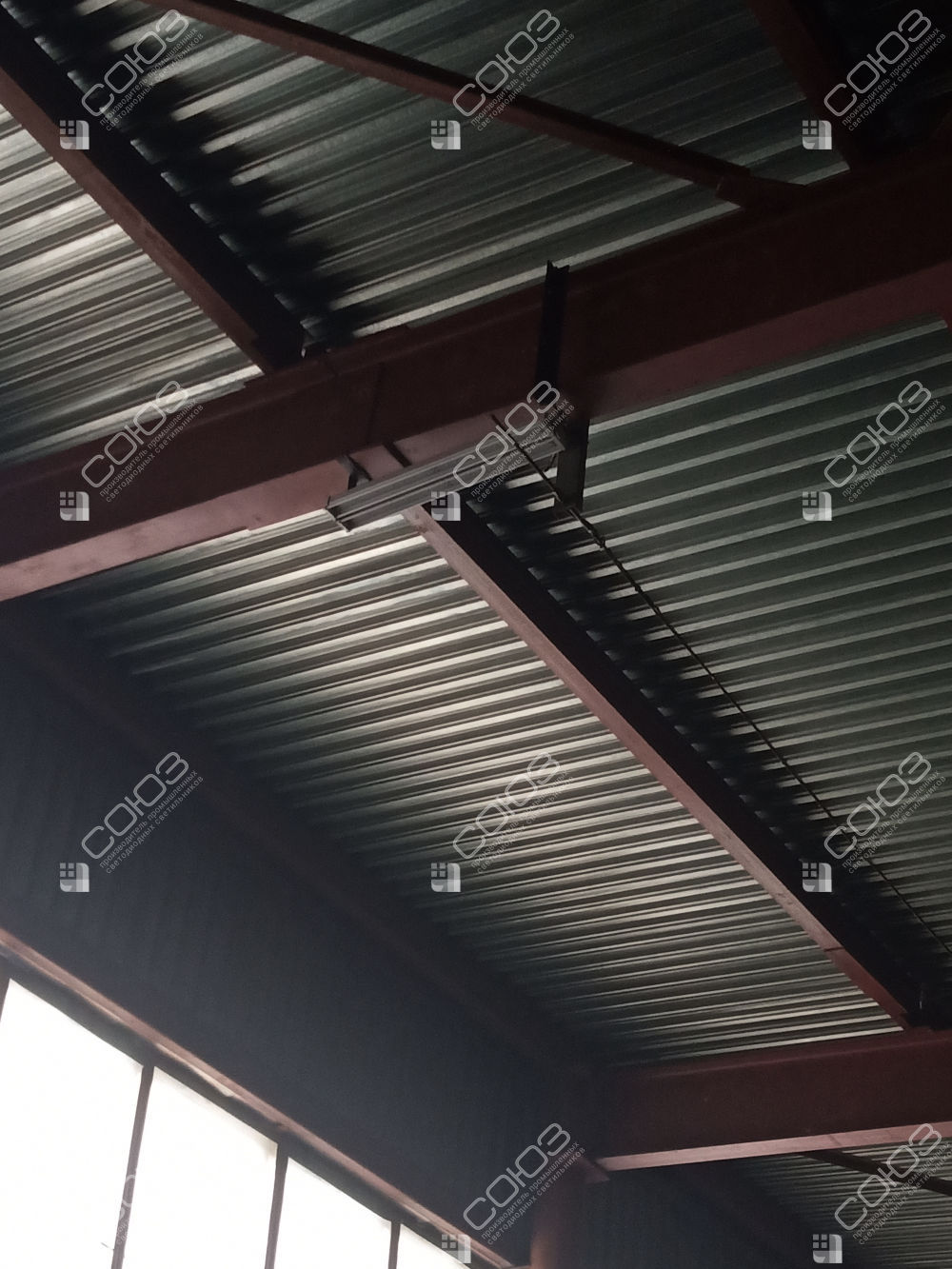

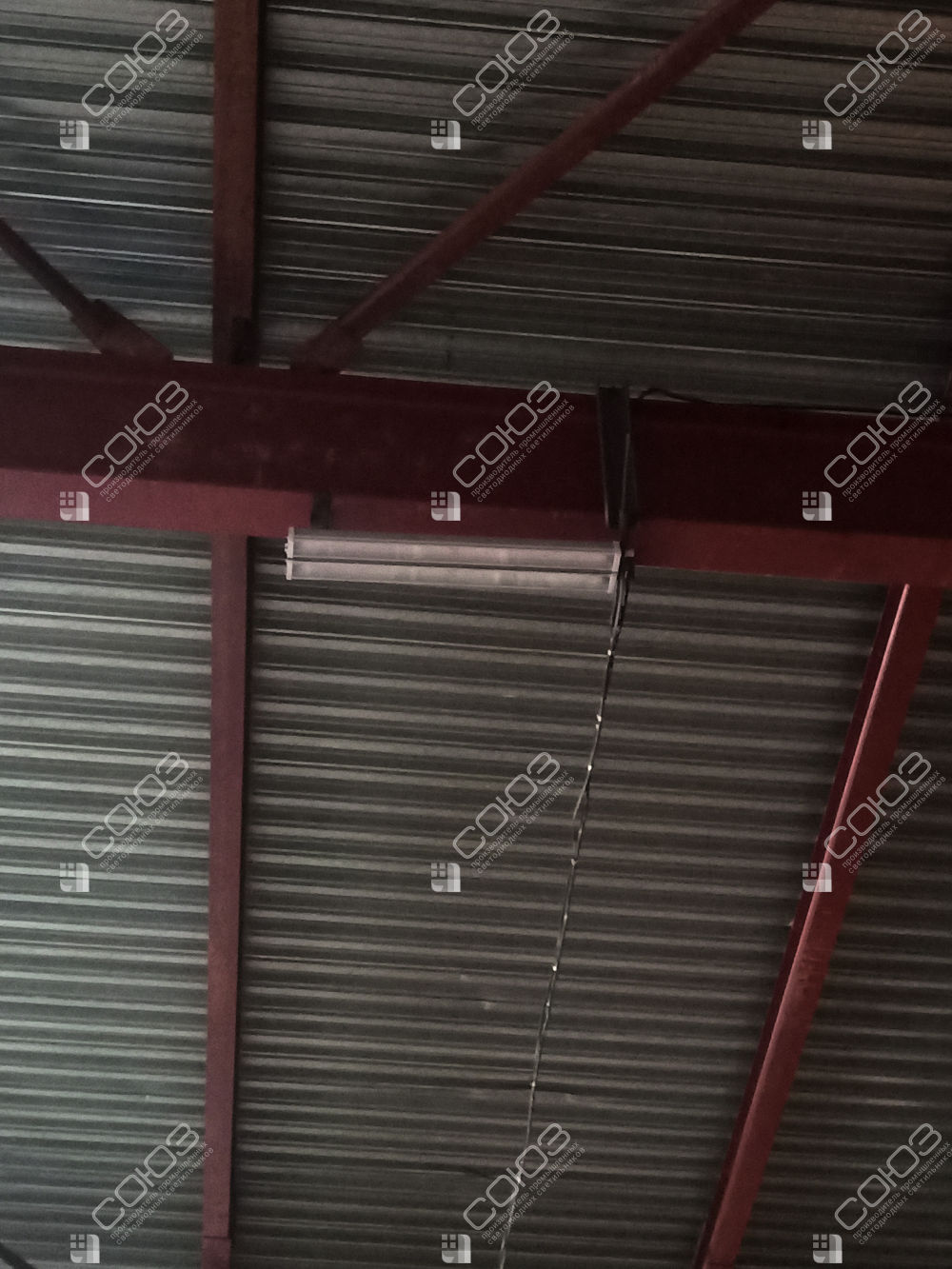

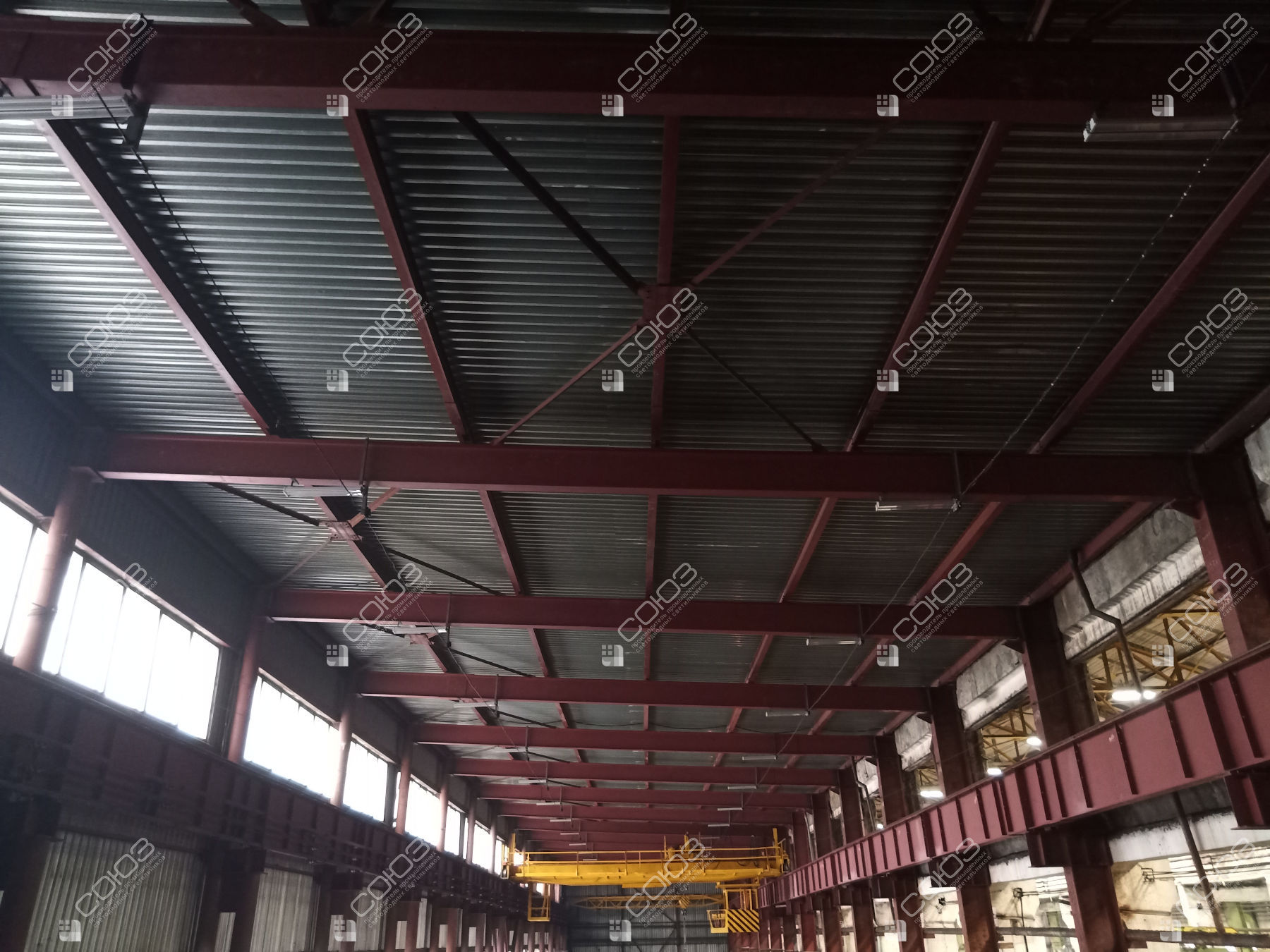

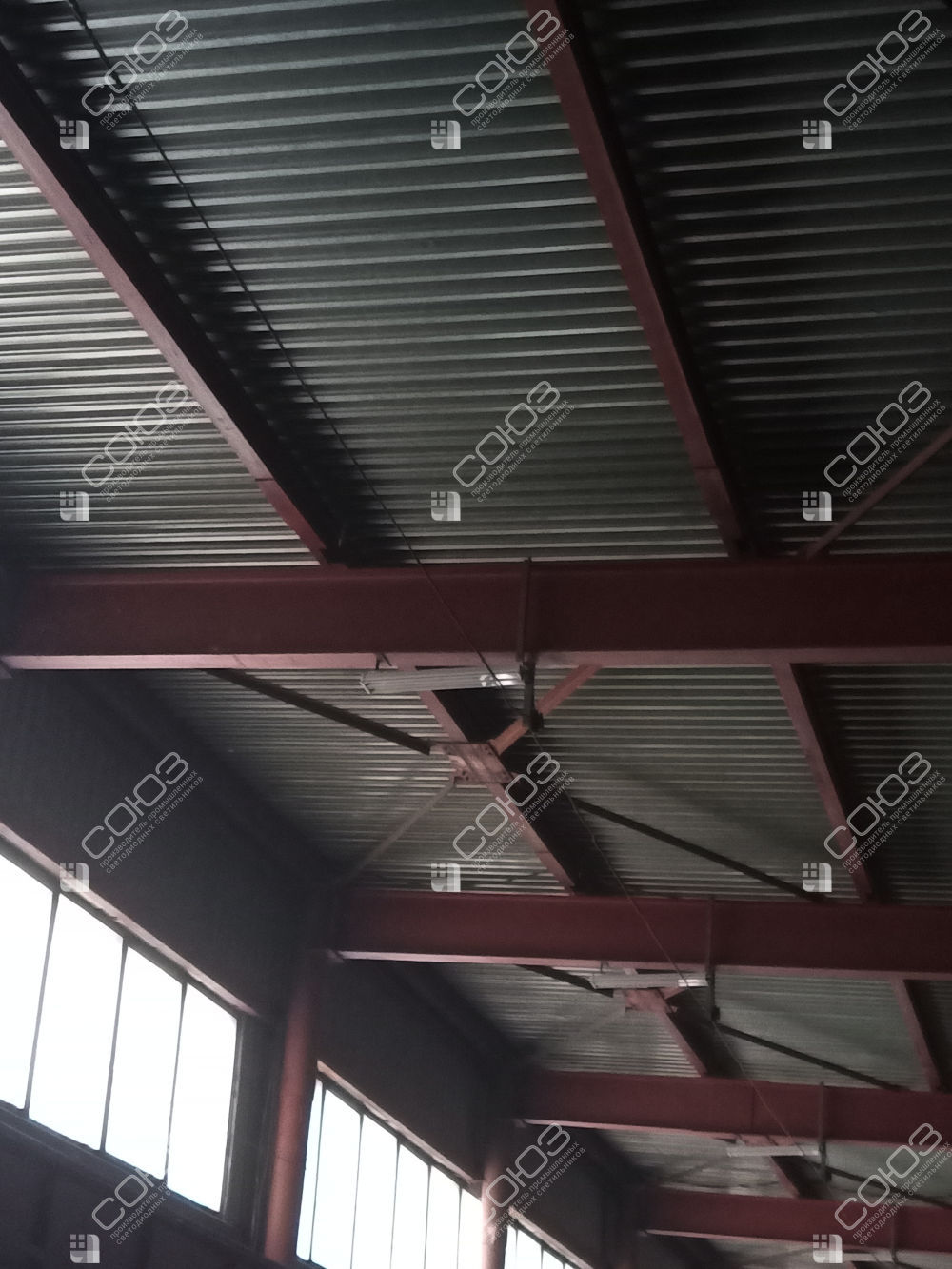

Приборы размещены под кровлей по обе стороны кранового оборудования. Такая компоновка позволяет организовать несколько линий света вдоль цеха. При проектировании подобной схемы учитывают тени от балок и кранов, расположение станков и высоту рабочих поверхностей.
В исходных данных этого проекта указана освещённость 300 лк. Для другого цеха требуемый уровень и равномерность освещения определяются по выполняемым работам и проверяются расчётом.
Применённая модель

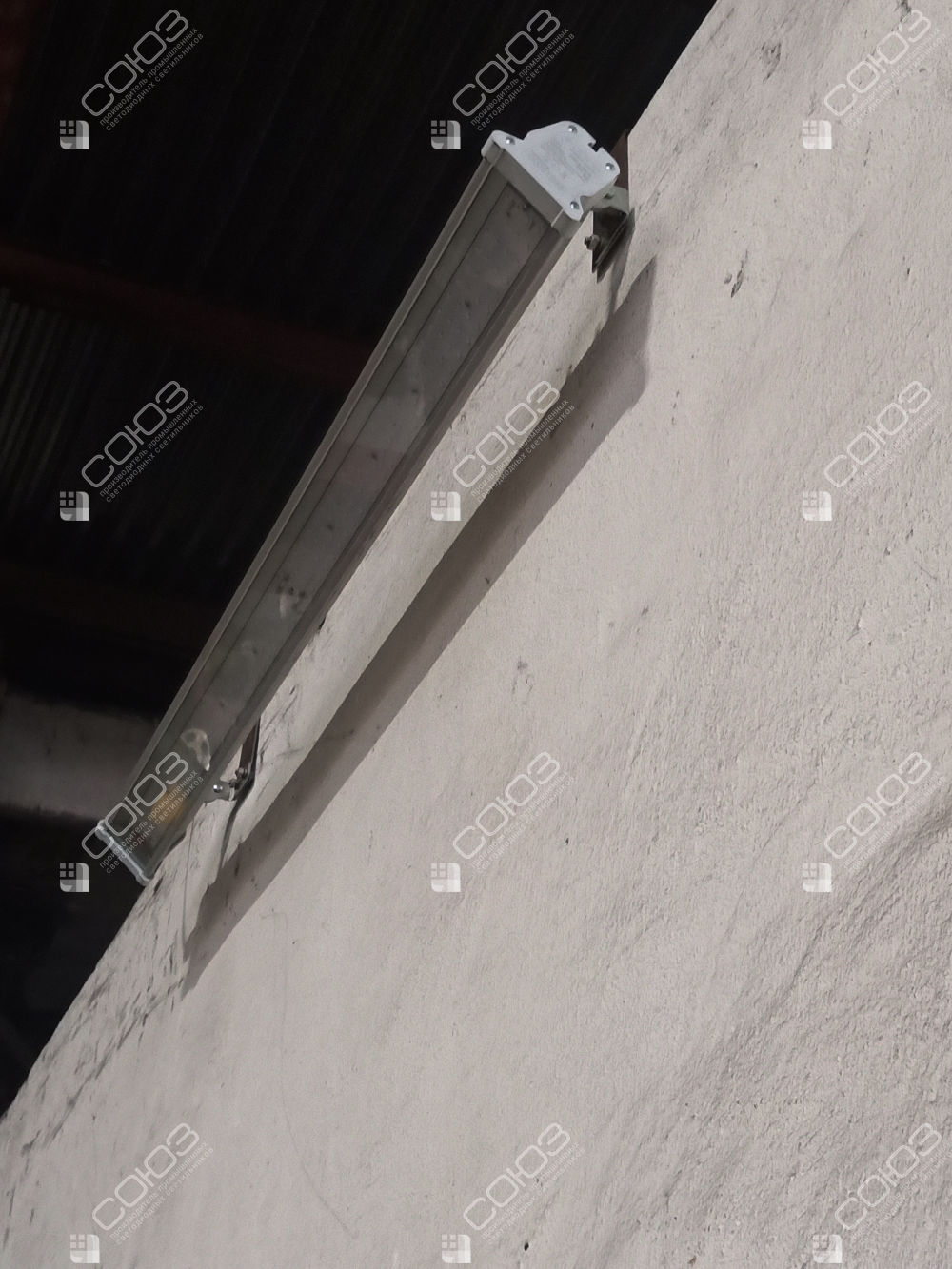

СОЮЗ 34-200/1-65 с прозрачным экраном
Линейный промышленный светильник из двух алюминиевых профилей. Два встроенных двухступенчатых источника питания расположены внутри корпуса.
Характеристики относятся к одному светильнику, а не к суммарному освещению помещения.
Что даёт эта конструкция для цеха
Отвод тепла
Два алюминиевых профиля отводят тепло от светодиодов и электроники. Защита IP65 препятствует проникновению пыли и защищает от водяных струй.
Свет для работы
Светодиоды Samsung, 5000 К, Ra > 80, коэффициент пульсаций менее 1%. Распределение света 90° учитывают при выборе высоты и расстояния между рядами.
Потолок или подвес

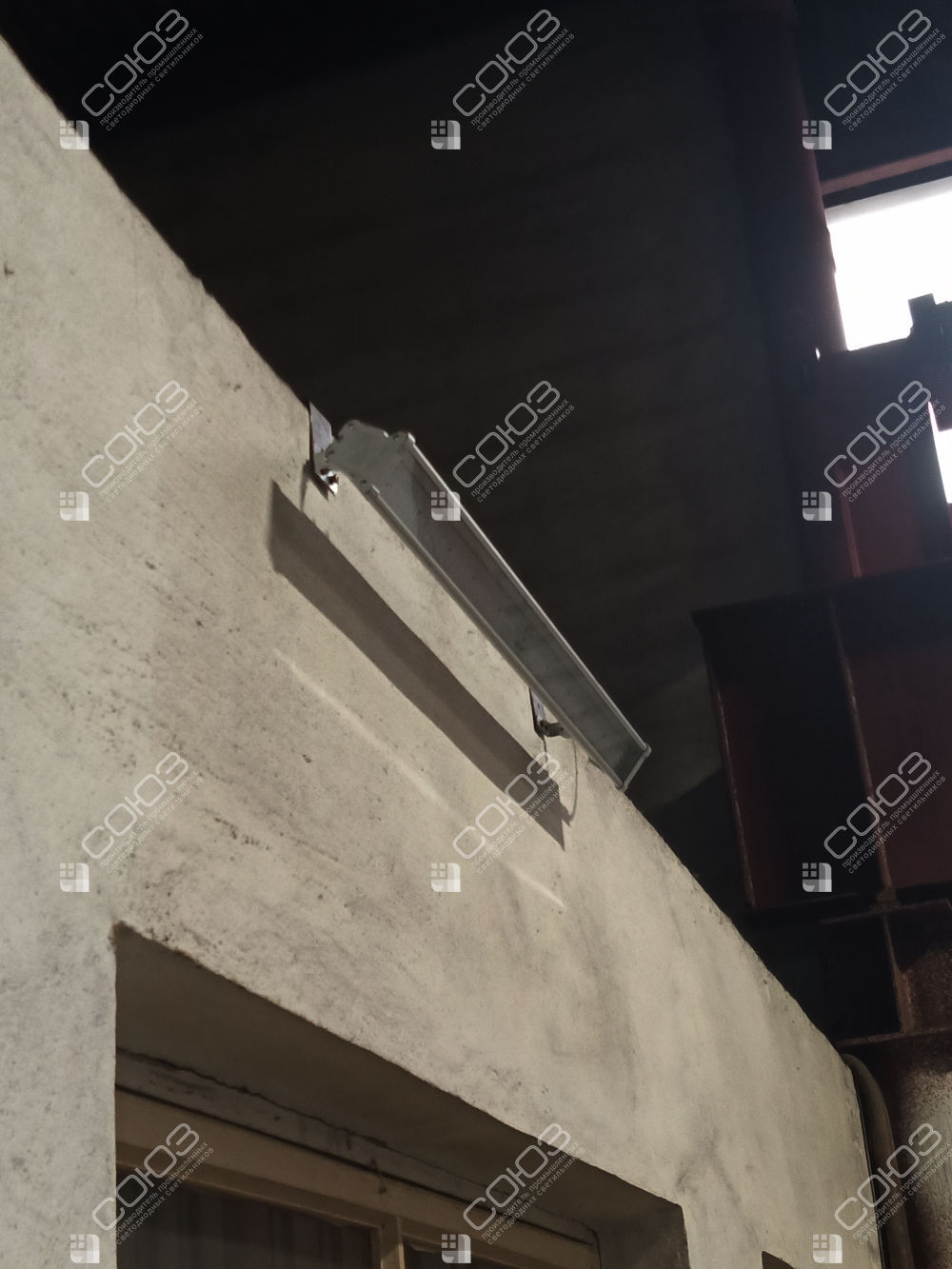

У модели жёсткие неповоротные скобы. Они рассчитаны на потолочное или подвесное размещение; основание, крепёж и схему подключения выбирают по паспорту и условиям объекта.
На модель действует гарантия 5 лет. В карточке доступны документы и подробные параметры для включения светильника в проектную спецификацию.
Для похожего объекта
Как подобрать освещение механического цеха
Начните с плана: отметьте станки, проходы, колонны, подкрановые пути и места точных работ. Для расчёта нужны размеры помещения и высота установки светильников. Так можно проверить освещённость и равномерность, выбрать мощность, число приборов и шаг рядов. Если на отдельных рабочих местах нужен дополнительный свет, это учитывается отдельно от общего освещения.
Другие мощности представлены в разделе «Линейные светильники СОЮЗ 34». Сравнить решения для промышленных помещений можно на странице «Светильники для цехов и ангаров».
