Ригельные светодиодные светильники для железнодорожных путей в Казани
СОЮЗ 26 · РИГЕЛЬНОЕ ОСВЕЩЕНИЕ · IP67
Больше света.
Вдоль железнодорожных путей.
Два регулируемых модуля освещают междупутья и пространство под жёсткой поперечиной. Для подъездных путей предприятий, портов и терминалов.
Рекомендуем СОЮЗ 26 · 90 ВтНа 500 ₽ дороже модели 62 Вт — на 3 500 лм больше света.
11 200 лм · концентрированная КСС «К» · оптика 18° и 25°
62 / 75 / 90 Вттри исполнения
до 11 200 лмсветовой поток
IP67 · УХЛ1для открытых территорий
100 000 чзаявленный срок службы
5 летгарантия производителя
Хит
90 ВТ 11200 ЛМ 18° и 25° (К)
Срок изготовления: 2 недели
23 100 р.
75 ВТ 9200 ЛМ 18° и 25° (К)
Срок изготовления: 2 недели
22 750 р.
62 ВТ 7700 ЛМ 18° и 25° (К)
Срок изготовления: 2 недели
22 600 р.
МАКСИМАЛЬНЫЙ СВЕТ ПРИ БЛИЗКОЙ ЦЕНЕ
Выбирайте 90 Вт.
Разница в свете — заметнее цены.
СОЮЗ 26-90/3-67 — самый мощный светильник в серии. При небольшой доплате вы получаете максимальный световой поток и больший запас света для рабочих зон.
+500 ₽к цене модели 62 Вт
доплата около 2,2%
доплата около 2,2%
+3 500 лмсветового потока
примерно на 45% больше
примерно на 45% больше
11 200 лммаксимальный поток
в линейке СОЮЗ 26
в линейке СОЮЗ 26
| Исполнение | Мощность | Световой поток | Цена с НДС | Доплата до 90 Вт |
|---|---|---|---|---|
| СОЮЗ 26-90/3-67Рекомендуем | 90 Вт | 11 200 лм | 23 100 ₽ | Максимум света |
| СОЮЗ 26-75/3-67 | 75 Вт | 9 200 лм | 22 750 ₽ | 350 ₽ → +2 000 лм |
| СОЮЗ 26-62/3-67 | 62 Вт | 7 700 лм | 22 600 ₽ | 500 ₽ → +3 500 лм |
Цены на 1 октября 2026 года. Актуальные цены — в карточках. У всех трёх моделей одинаковые габариты, масса и оптика 18° / 25°.
62 и 75 Вт — для проекта с заданной мощностью.
Если таких ограничений нет, рекомендуем начать выбор с 90 Вт. Расположение светильников и наклон модулей определяют по геометрии путей.

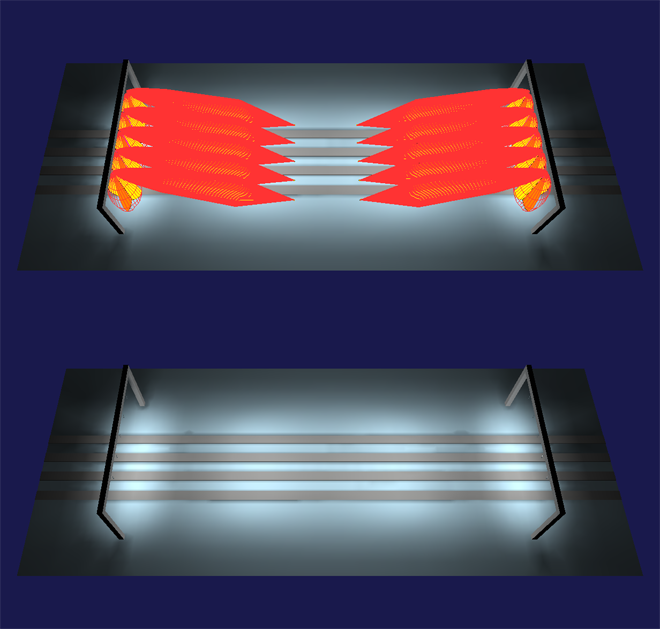

ДВА МОДУЛЯ · ДВЕ СВЕТОВЫЕ ЗОНЫ
Свет вдоль междупутья.
И прямо под поперечиной.
Основной мощный модуль формирует узкую протяжённую зону вдоль железнодорожного пути. Нижний маломощный модуль освещает пространство под жёсткой поперечиной. Угол наклона каждого регулируется независимо.
Нижний модуль
Локальная, более широкая зона света под поперечиной и вдоль ригеля.
18° и 25° · КСС «К»
Узконаправленная оптика LedLink. Схема показывает принцип работы; распределение света для расчёта берут из IES-файла.
Скачать IES СОЮЗ 26 ↗КОНСТРУКЦИЯ И УСТАНОВКА
Один монтажный брус.
Два регулируемых модуля.

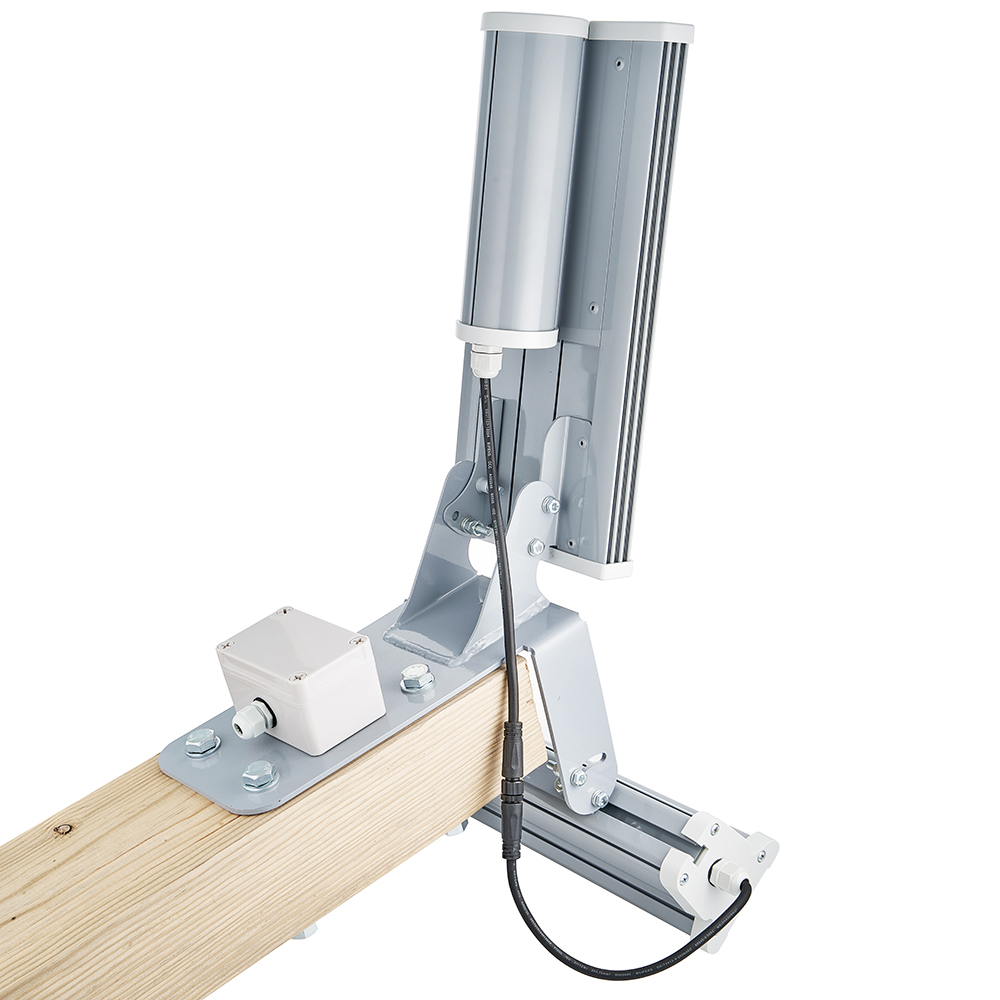

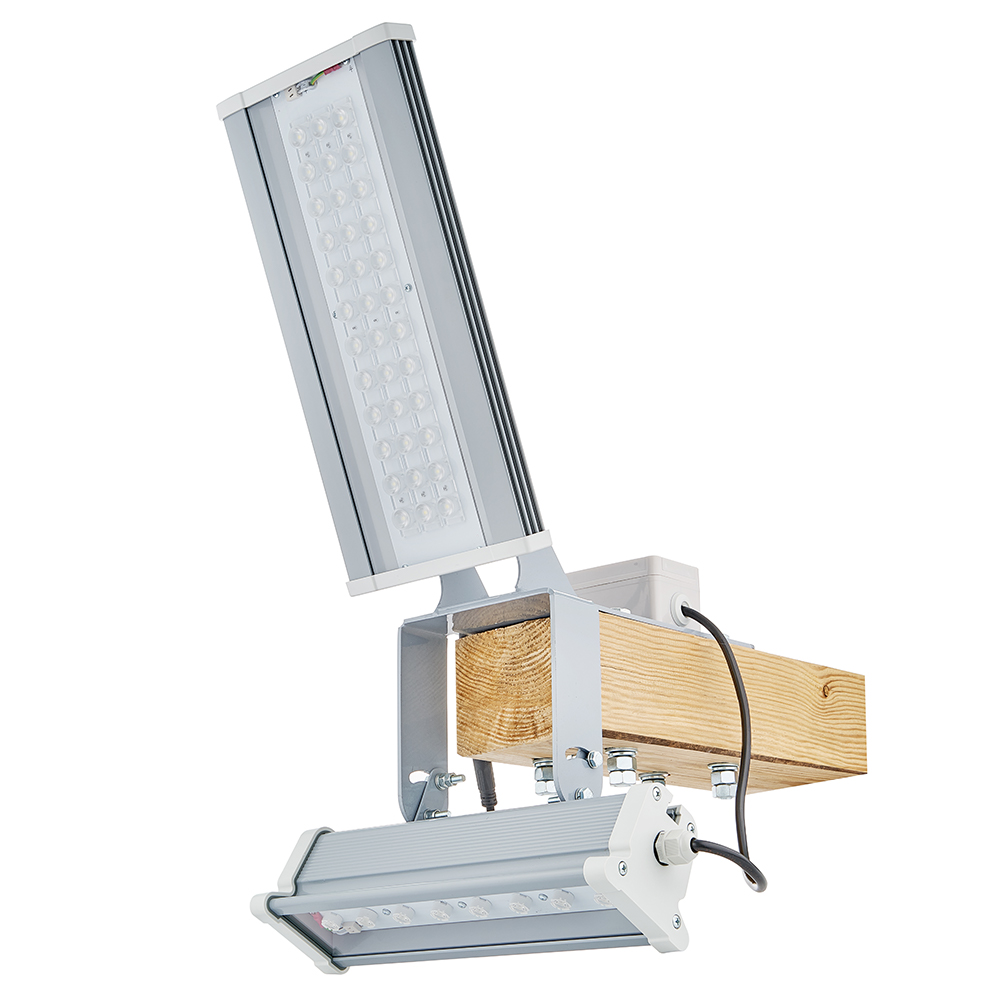

Светильник жёстко фиксируется на деревянном монтажном брусе жёсткой поперечины. Верхний и нижний модули независимо поворачиваются по углу наклона и закрепляются в выбранном положении.
447 × 311 × 615 ммгабариты светильника без упаковки
7,5 кгмасса нетто каждого из трёх исполнений
Независимая регулировкаосновного и нижнего светодиодных модулей
Одинаковая конструкция крепления у моделей 62, 75 и 90 Вт. Выбирая максимальный световой поток, вы сохраняете те же габариты и массу.
НАДЁЖНОСТЬ ИЗНУТРИ
Двухкаскадный драйвер.
Три вида защиты.
Драйвер питает светодиодные модули и защищает светильник при нештатных условиях в сети. Отсек источника питания отделён от светодиодного модуля воздушным промежутком, уменьшающим взаимный нагрев.
Увеличить ↗
Увеличить ↗От повышенного напряжения
Комбинированная двухуровневая защита.
От импульсных помех
Импульсы длительностью до 50 мкс.
От перегрева
Аварийное отключение драйвера.
165–275 В ACРабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.Характеристики СОЮЗ 26-90/3-67 ↗
600 В — предел заявленной защиты, не рабочее напряжение.Характеристики СОЮЗ 26-90/3-67 ↗
ХАРАКТЕРИСТИКИ СЕРИИ
Защищённый корпус.
Стабильный рабочий свет.
Для открытых территорий
Корпус защищён от пыли и влаги. Для круглогодичной эксплуатации на железнодорожных объектах.
Климатическое исполнение УХЛ1
Работа при низких температурах и в летний период в пределах характеристик светильника.
Алюминиевый профиль
Корпус отводит тепло от светодиодного модуля. Полимерное покрытие защищает металл от коррозии.
Оптический поликарбонат
Ударопрочное защитное стекло закрывает светодиоды и вторичную оптику.
Светодиоды CREE
Чёткая передача цвета предметов и нейтральный рабочий свет. Вторичная оптика — LedLink.
Пульсации света
Стабильный свет для ежедневной работы. Выход на рабочий режим — менее одной секунды.
100 000 ч заявленный ресурс0,98 коэффициент мощностиКласс I подключение с заземлением5 лет гарантия
ПУТИ НЕОБЩЕГО ПОЛЬЗОВАНИЯ
Для предприятий,
портов и терминалов.
Ригельное освещение помогает направить свет с жёстких поперечин на рельсы, междупутья и рабочие проходы.
Заводы и комбинаты
Подъездные пути, приёмно-отправочные участки и места подачи вагонов.
Порты и терминалы
Пути грузовых терминалов, складских комплексов, нефтебаз и перевалочных площадок.
Депо и ремонтные базы
Путевое развитие, междупутья и зоны обслуживания железнодорожной техники.
Для замены СОКр начните с модели 90 Вт.
СОЮЗ 26-90/3-67 — максимальный световой поток серии. Для замены СОКр 5-100, СОКр 2-120 или сложной схемы путей поможем подобрать размещение и направление модулей.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Ригельный свет
на реальных объектах.

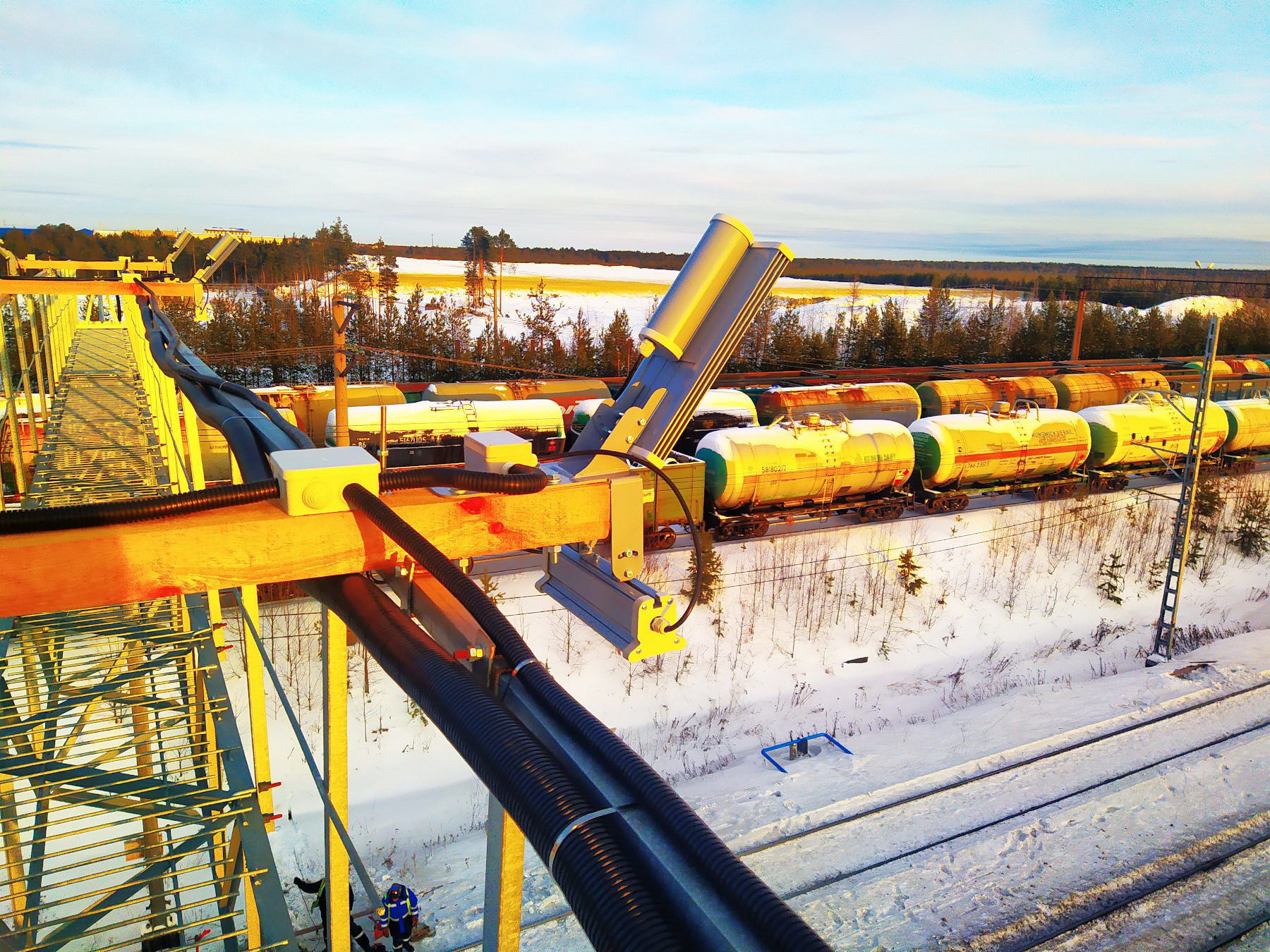

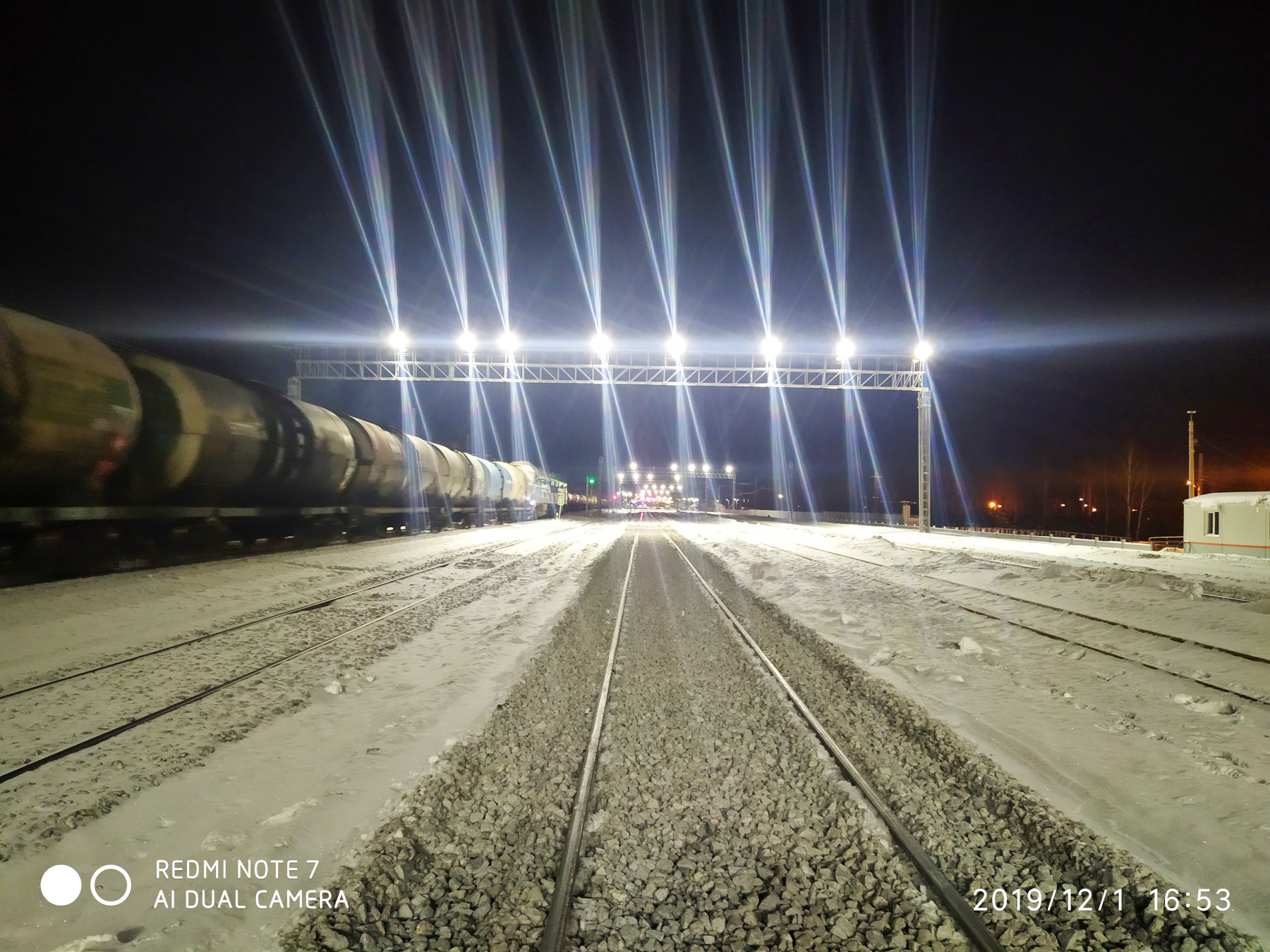

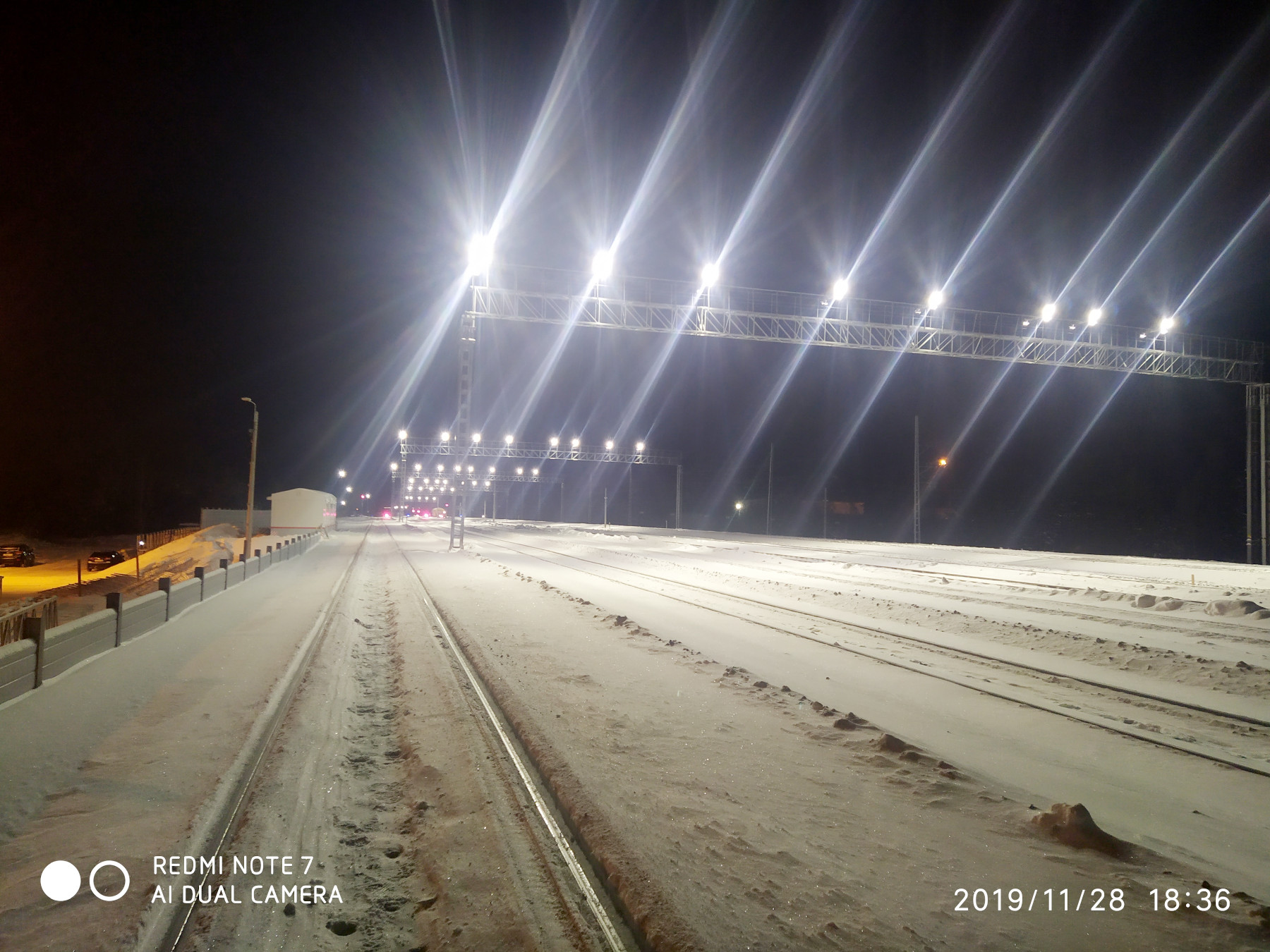

Три примера освещения железнодорожных путей: ночь, зима, грузовые составы и рабочие междупутья.

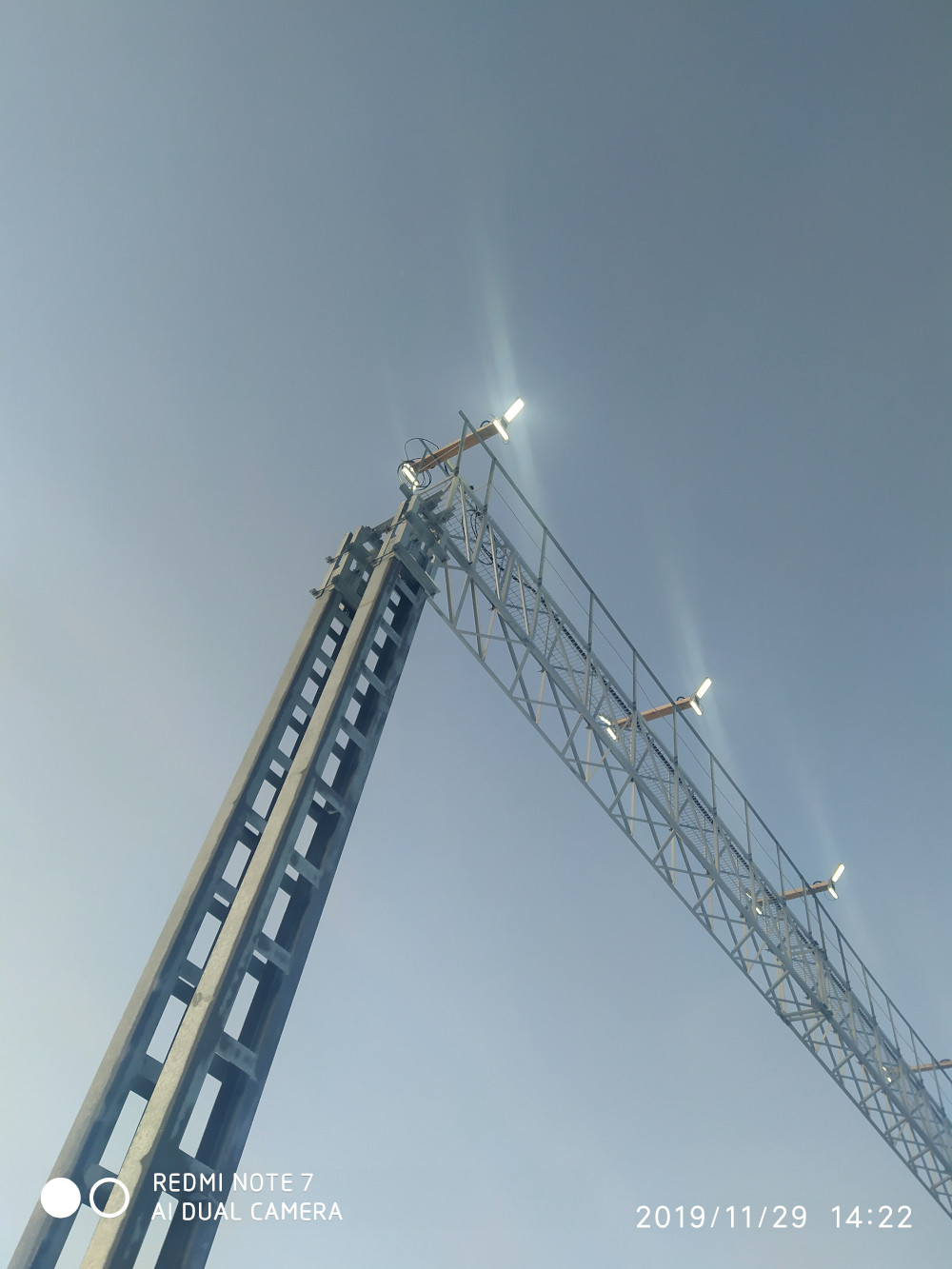

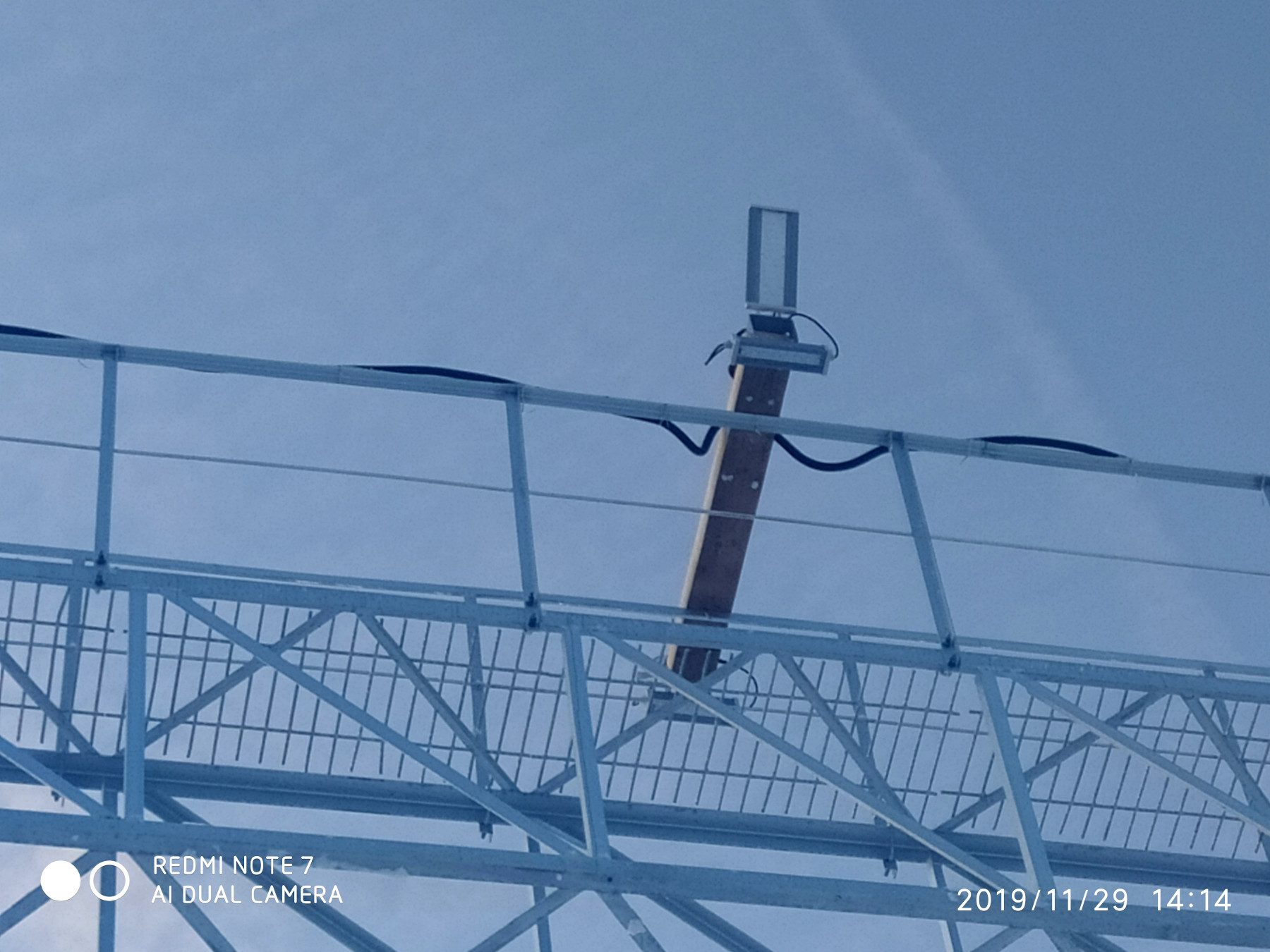

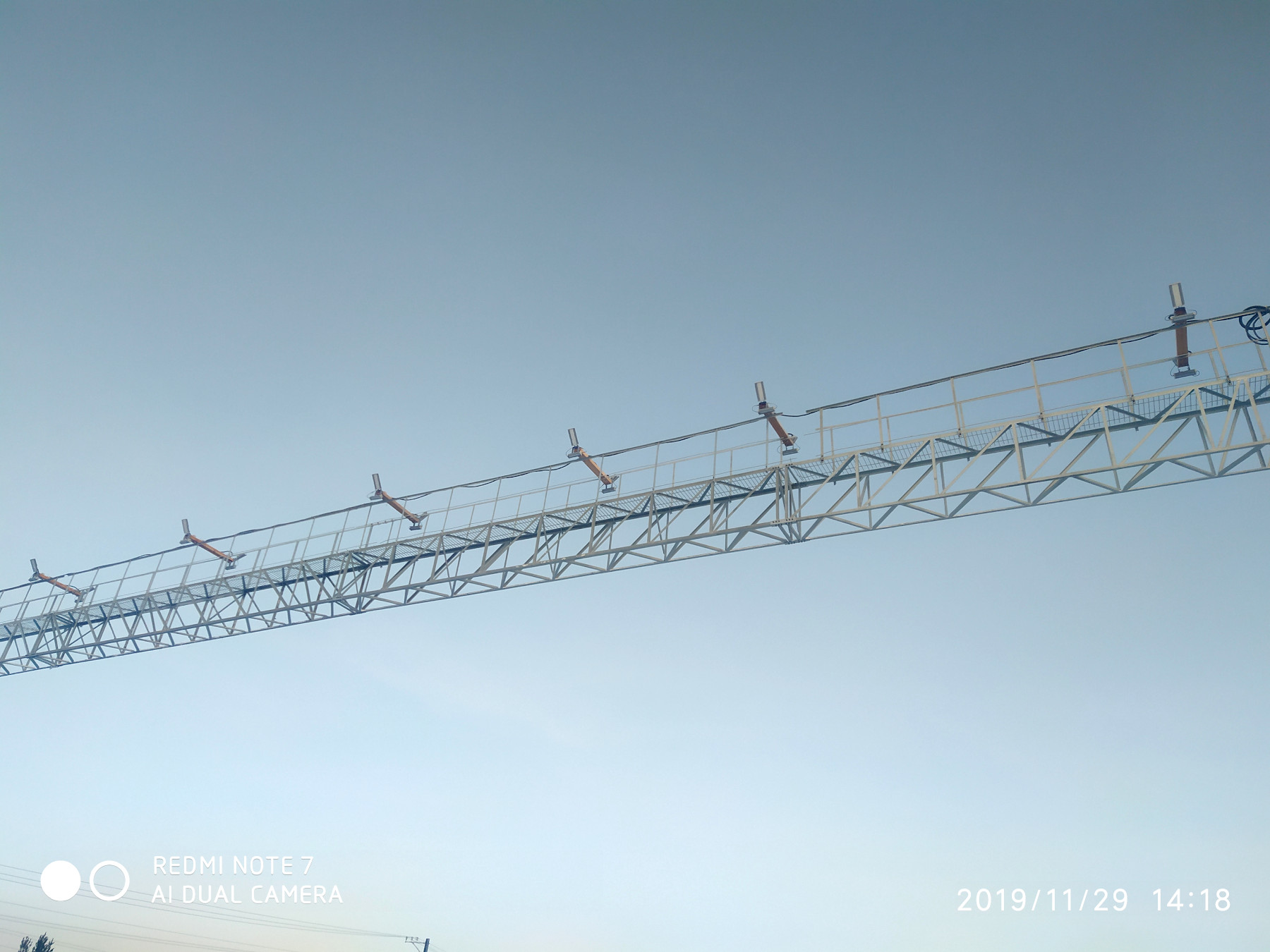

ХАБАРОВСК · СОЮЗ 26 · 90 Вт
Освещение путей с жёстких поперечин
Посмотреть проект →
ОМСК · СОЮЗ 26 · 90 Вт
Сортировочная станция
Посмотреть проект →
МОСКВА · ВЗАМЕН СОКР 5-100
Освещение железнодорожных путей
Посмотреть проект →Фотографии реализованных объектов предоставлены заказчиками.
ПОДБОР БЕЗ ДОГАДОК
Для сложного объекта
подготовим расчёт.
Для небольшого объекта с несколькими поперечинами рекомендуем 90 Вт. Если путей много, геометрия нестандартная или освещённость нужно подтвердить документально, рассчитаем схему.
Схема путей
Количество путей, ширина междупутий и рабочие зоны.
Геометрия
Высота и шаг поперечин, положение монтажных брусьев.
Требования
Необходимая освещённость и требования владельца инфраструктуры.
Условия
Вагоны и оборудование, перекрывающие свет, климат и питание.
Пришлите план или схему путевого развития.
Подберём количество светильников и направление каждого модуля.
РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
СОЮЗ 26 производим
и проверяем сами.
Изготавливаем светодиодные платы, собираем светильники и контролируем характеристики. Фотометрические измерения выполняем в собственной лаборатории.
Производство в Верхней Пышме. Работаем с 2009 года, ригельную серию выпускаем с 2014 года. Гарантия на СОЮЗ 26 — 5 лет.
Как устроено производство →ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА
Документы по серии СОЮЗ 26.
ОТВЕТЫ ИНЖЕНЕРА
Что важно знать
о ригельном освещении.
Почему рекомендуете 90 Вт?+
У СОЮЗ 26-90/3-67 самый высокий световой поток серии — 11 200 лм. По ценам на 1 октября 2026 года доплата к модели 62 Вт составляет всего 500 ₽, а поток выше на 3 500 лм — примерно на 45%. Если проект не ограничивает мощность, это практичный выбор с максимальным запасом света.
В каких случаях нужны модели 62 и 75 Вт?+
Когда проектом задана конкретная мощность, ограничена электрическая нагрузка или меньший световой поток подтверждён расчётом. Конструкция, габариты, масса и оптика у трёх исполнений одинаковые.
Чем ригельный светильник отличается от обычного прожектора?+
Это комплекс из двух независимо регулируемых светодиодных модулей с креплением на монтажном брусе жёсткой поперечины. Основной модуль направляет свет вдоль пути, нижний освещает пространство под поперечиной.
Зачем два модуля с оптикой 18° и 25°?+
Они решают разные задачи: протяжённая зона света вдоль междупутья и локальная засветка под поперечиной. Наклон каждого модуля регулируется отдельно, с учётом расположения путей и рабочих зон.
Можно ли заменить СОКр 5-100 или СОКр 2-120?+
Для подбора взамен прежних ригельных светильников рекомендуем начать с СОЮЗ 26-90/3-67. Совместимость установки и результат освещения зависят от положения бруса, высоты поперечин и схемы путей; при необходимости подготовим расчёт.
Подойдут ли светильники для зимы и открытой территории?+
Да. Для серии указаны степень защиты IP67, климатическое исполнение УХЛ1 и рабочие температуры от −60 до +45 °C. При монтаже сохраняют герметичность кабельных вводов и соединений.
Что прислать для светотехнического расчёта?+
Схему путей, высоту и шаг поперечин, ширину междупутий, расположение вагонов и оборудования, требуемую освещённость и параметры сети. Это поможет выбрать количество светильников и угол каждого модуля.
