Освещение сортировочной станции РЖД
Сортировочная станция РЖД освещена ригельными светильниками СОЮЗ 26-90/3-67. Два модуля комплекса имеют оптику 18° и 25° и настраиваются отдельно.
Проект реализован на светильниках:
Решение на объекте
Направленный свет вдоль путей

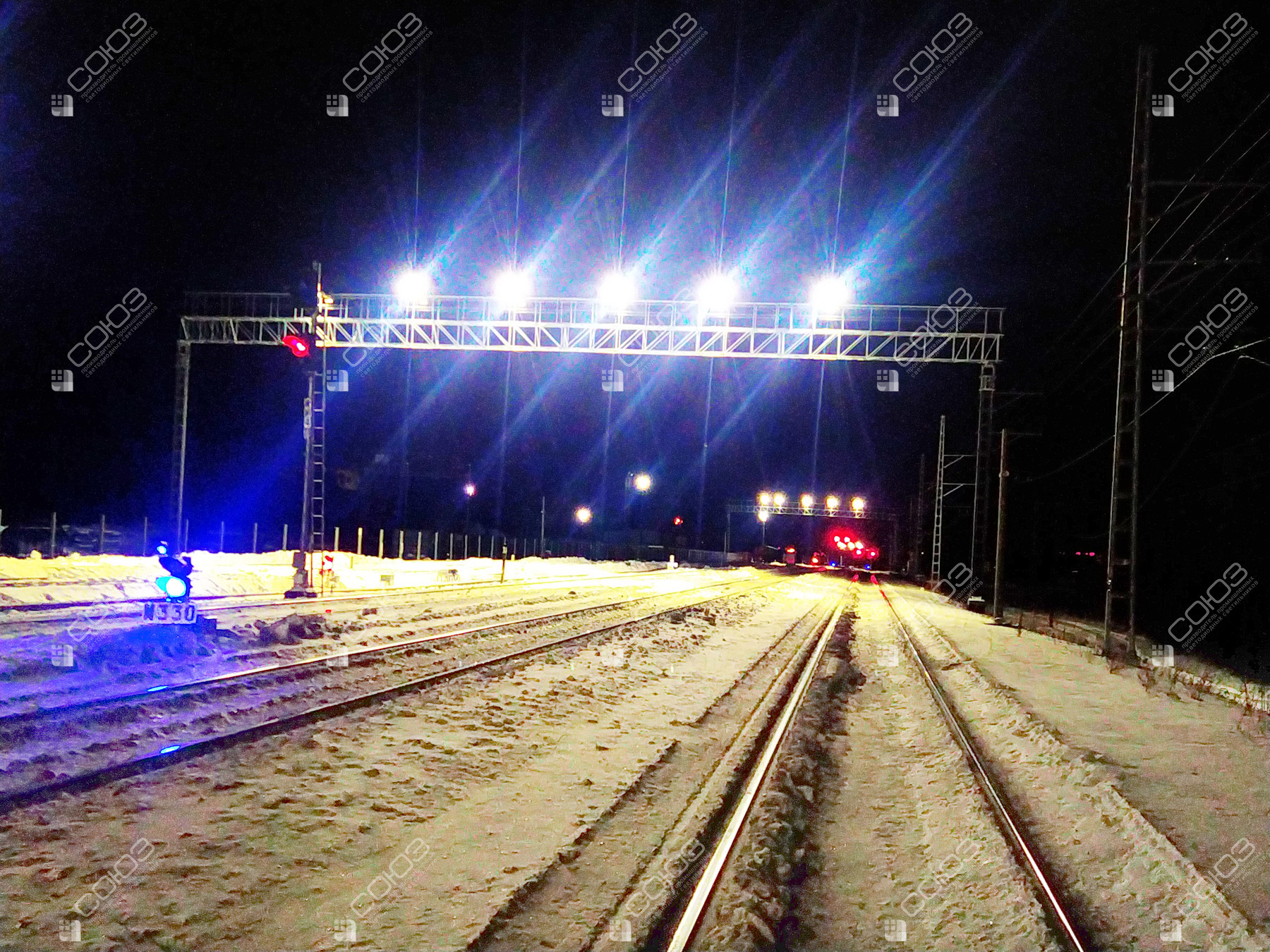

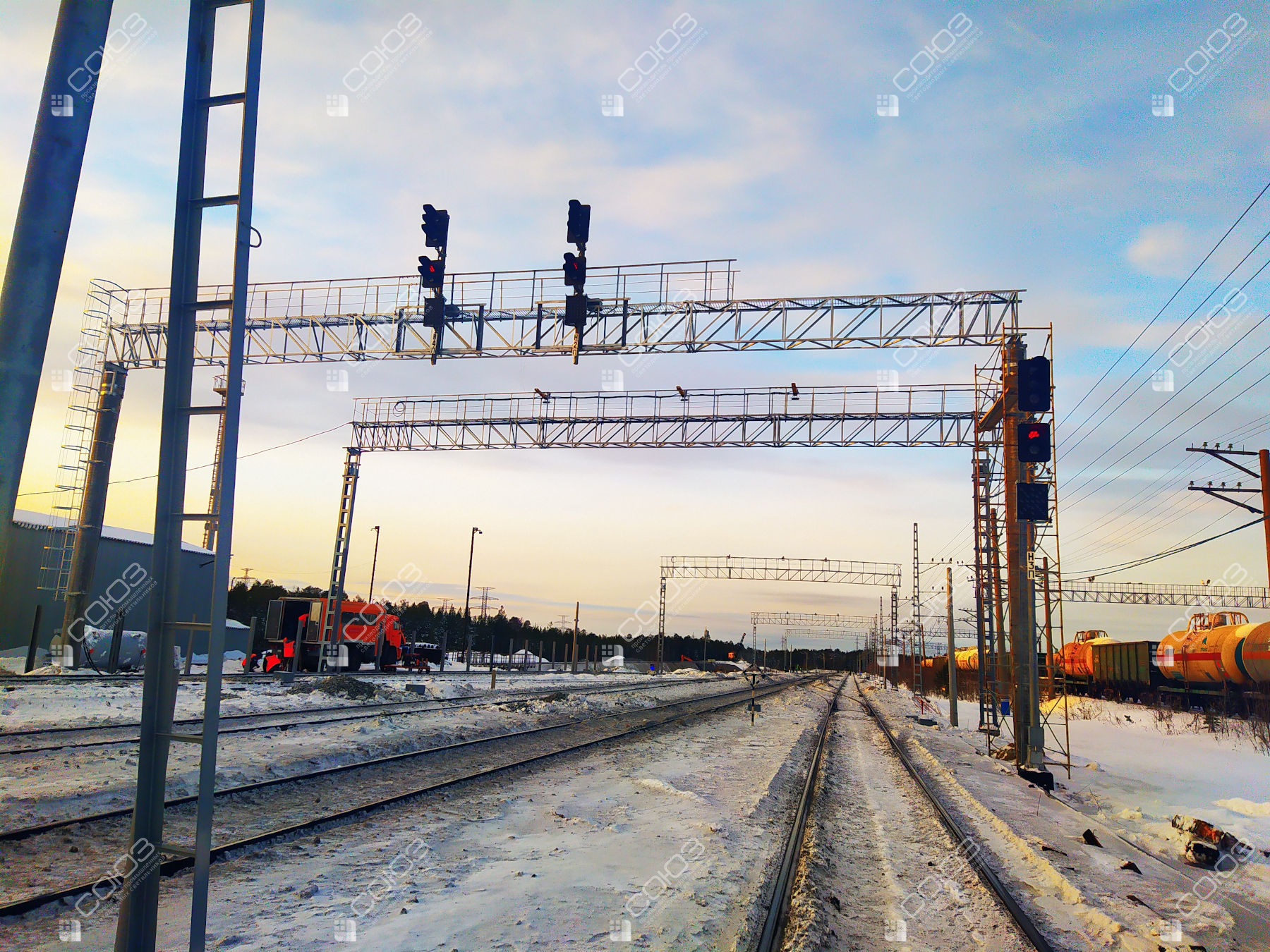

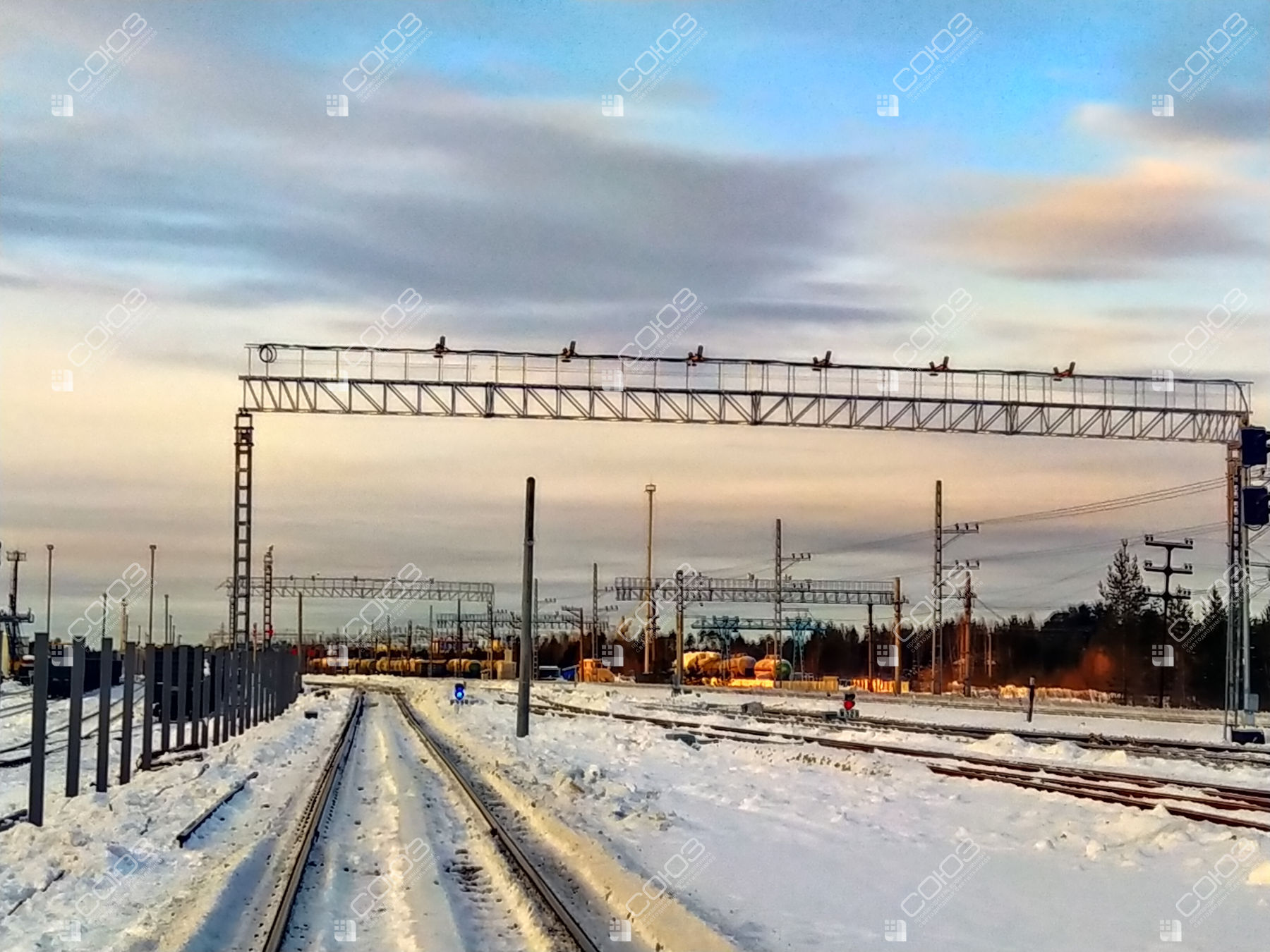

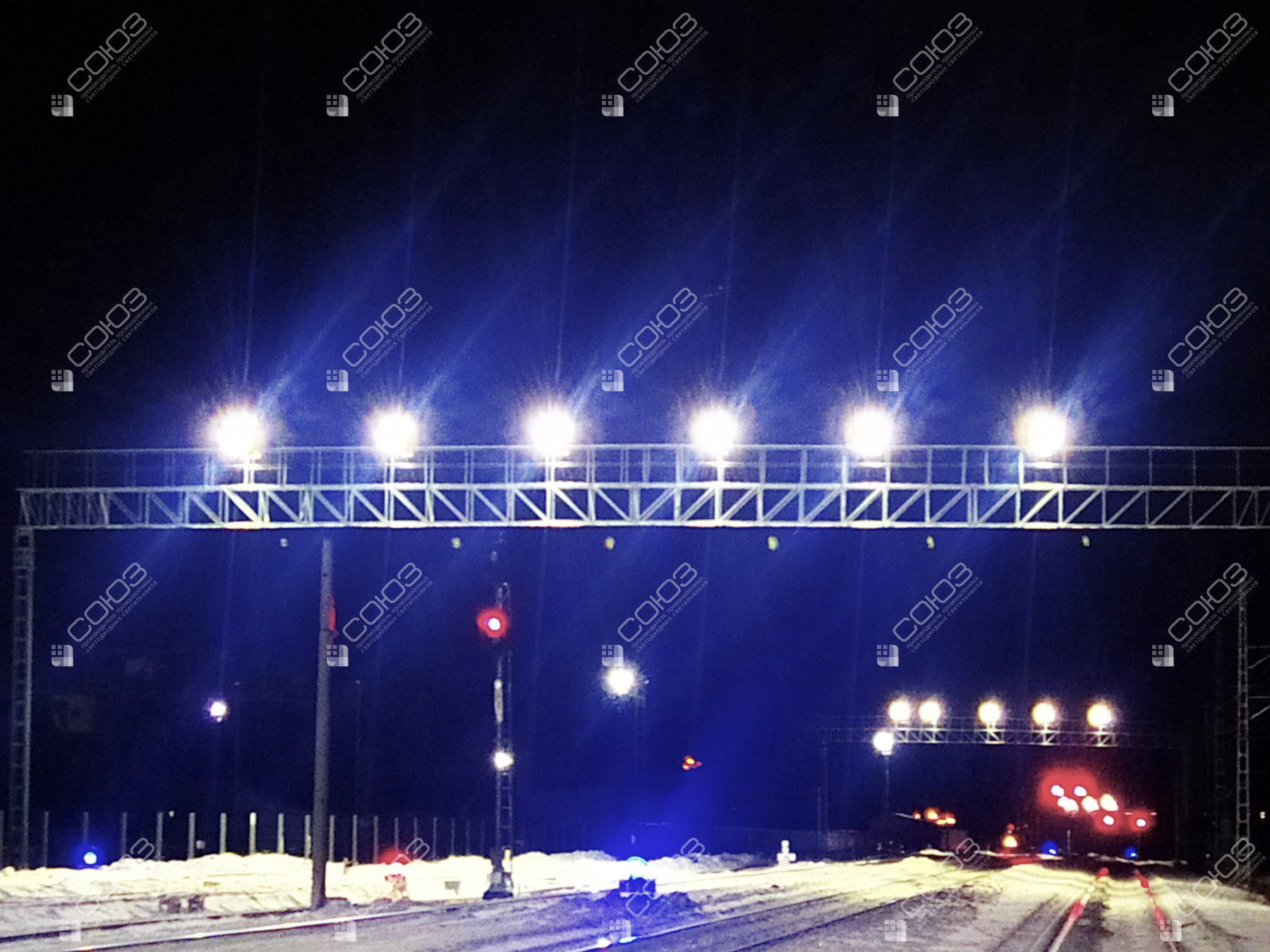

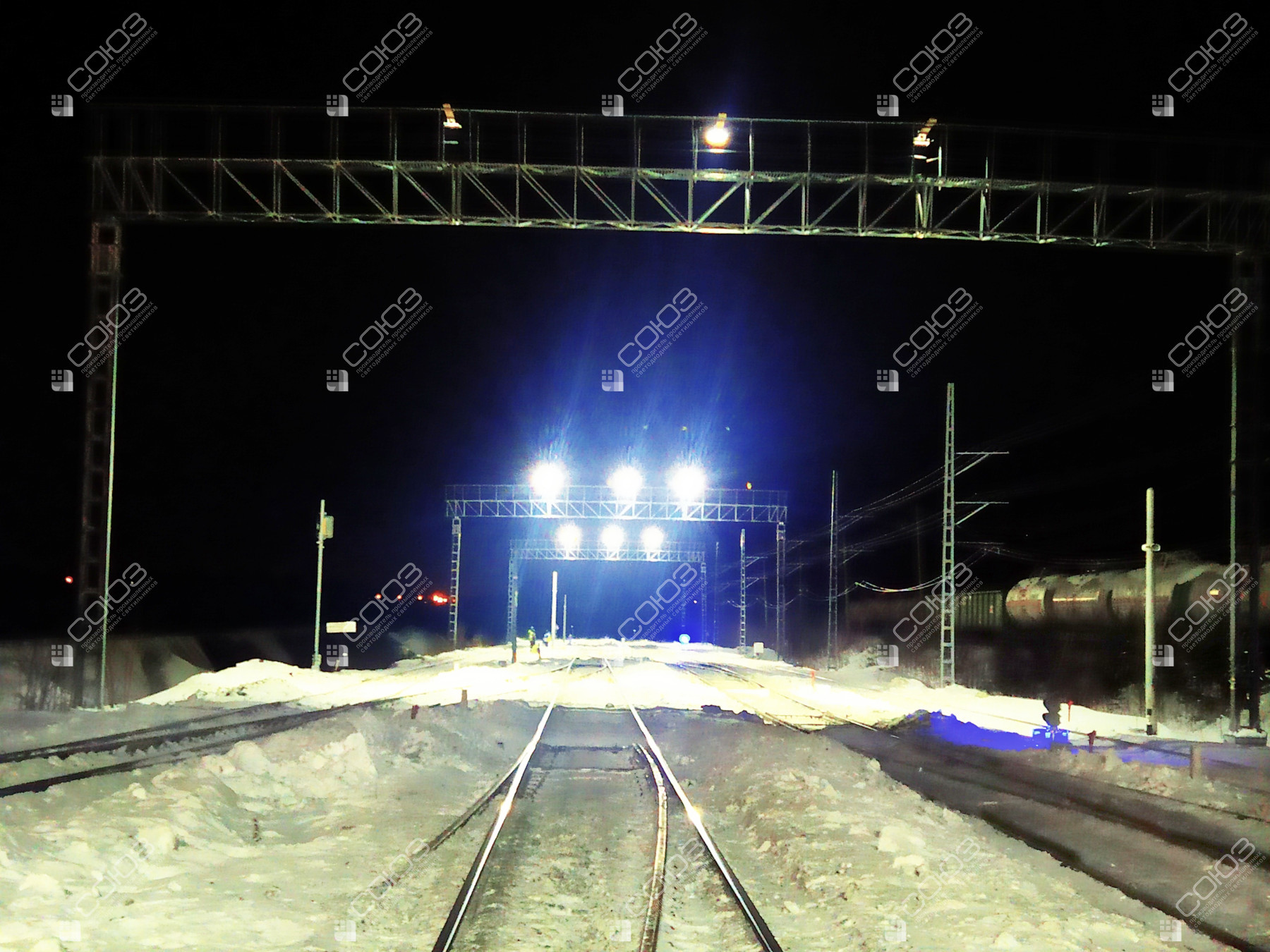

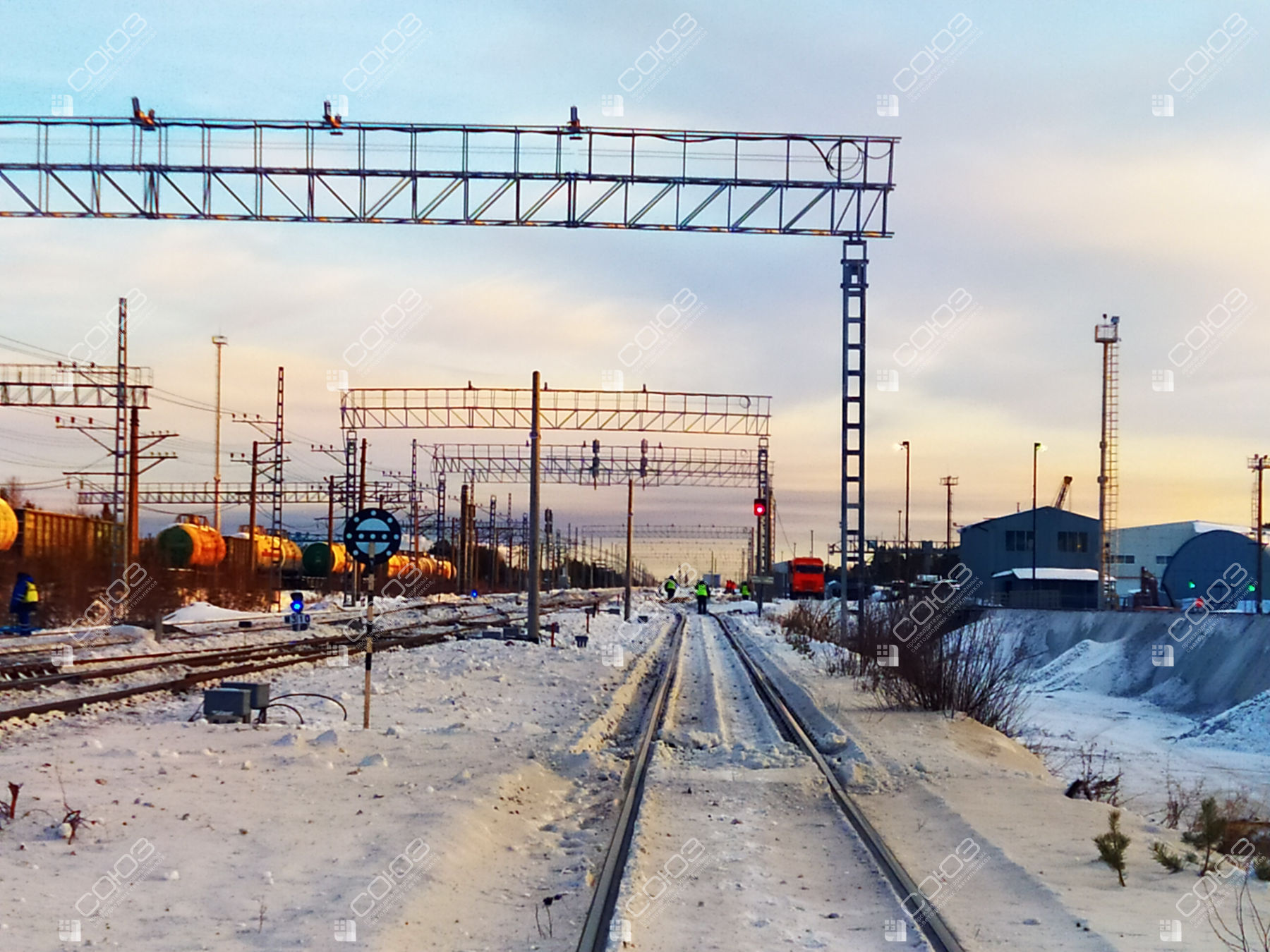

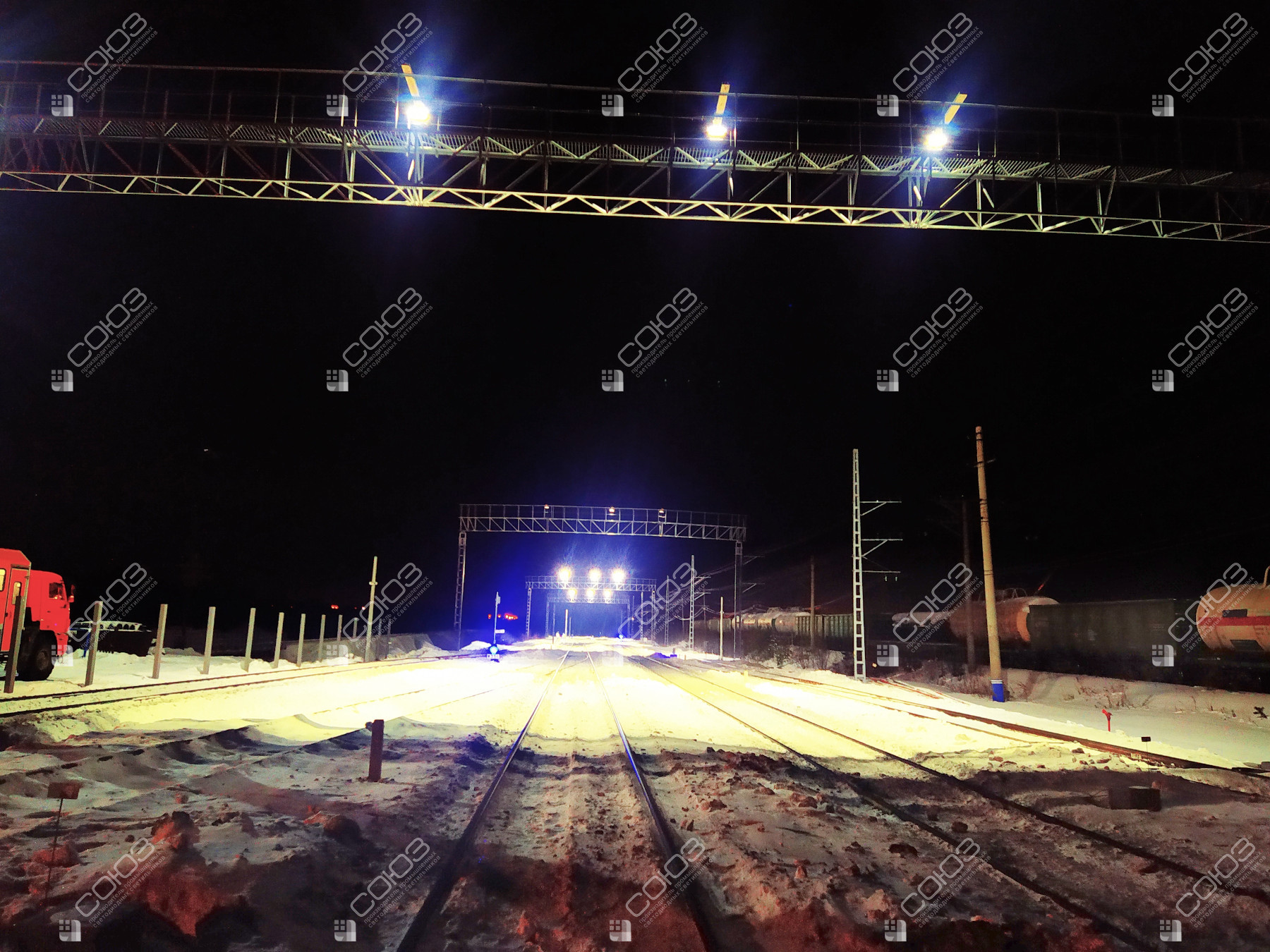

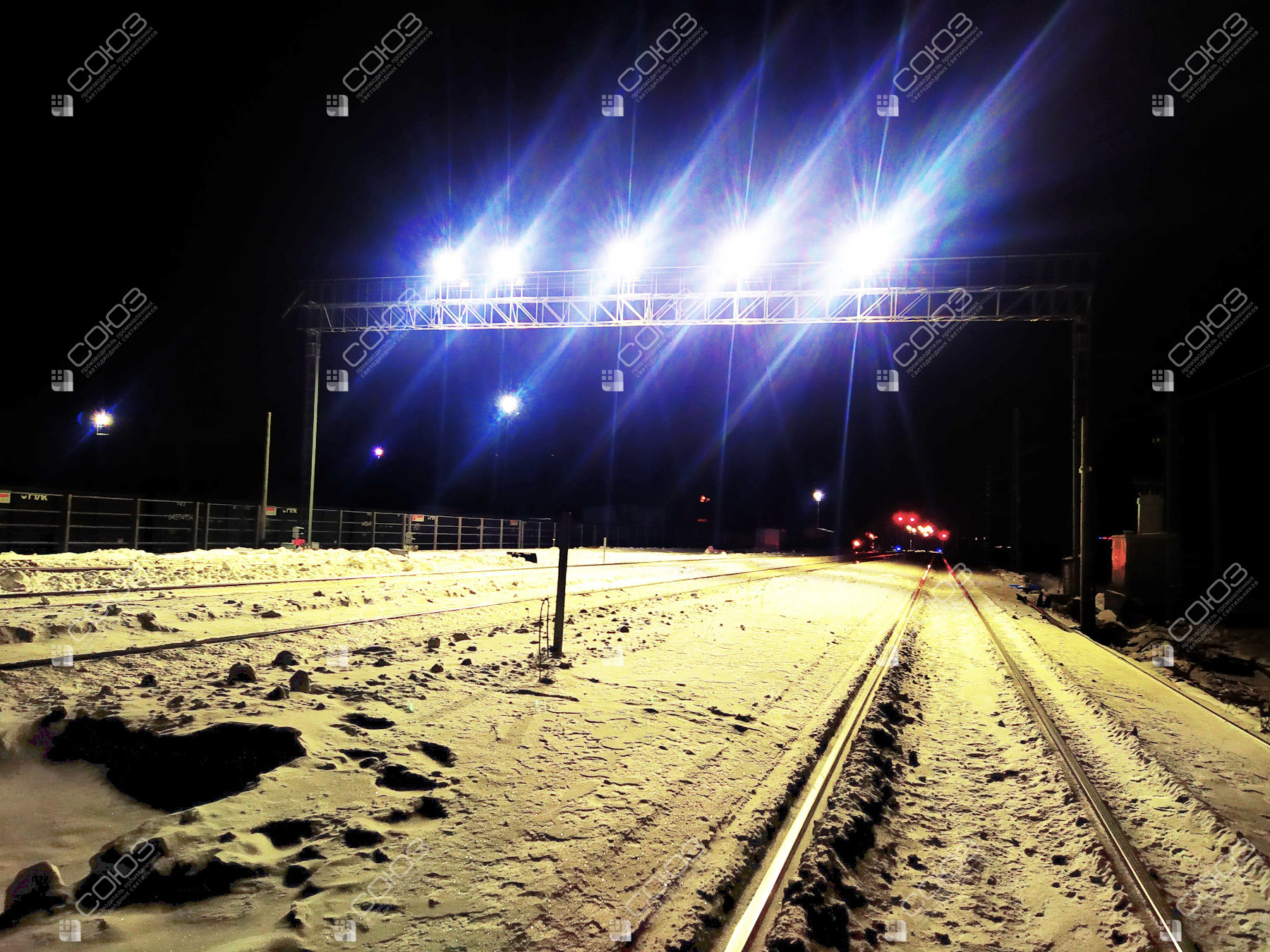

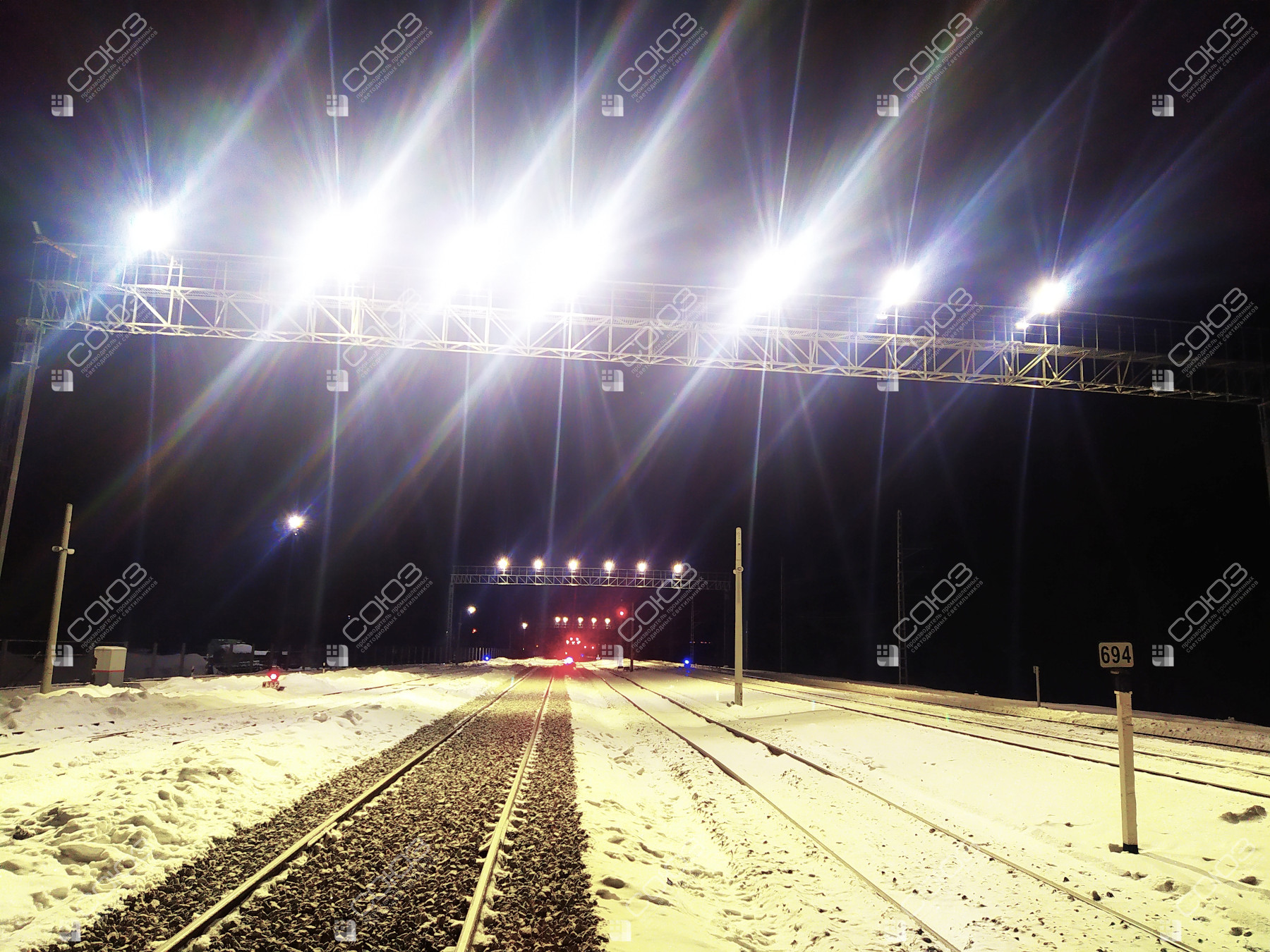

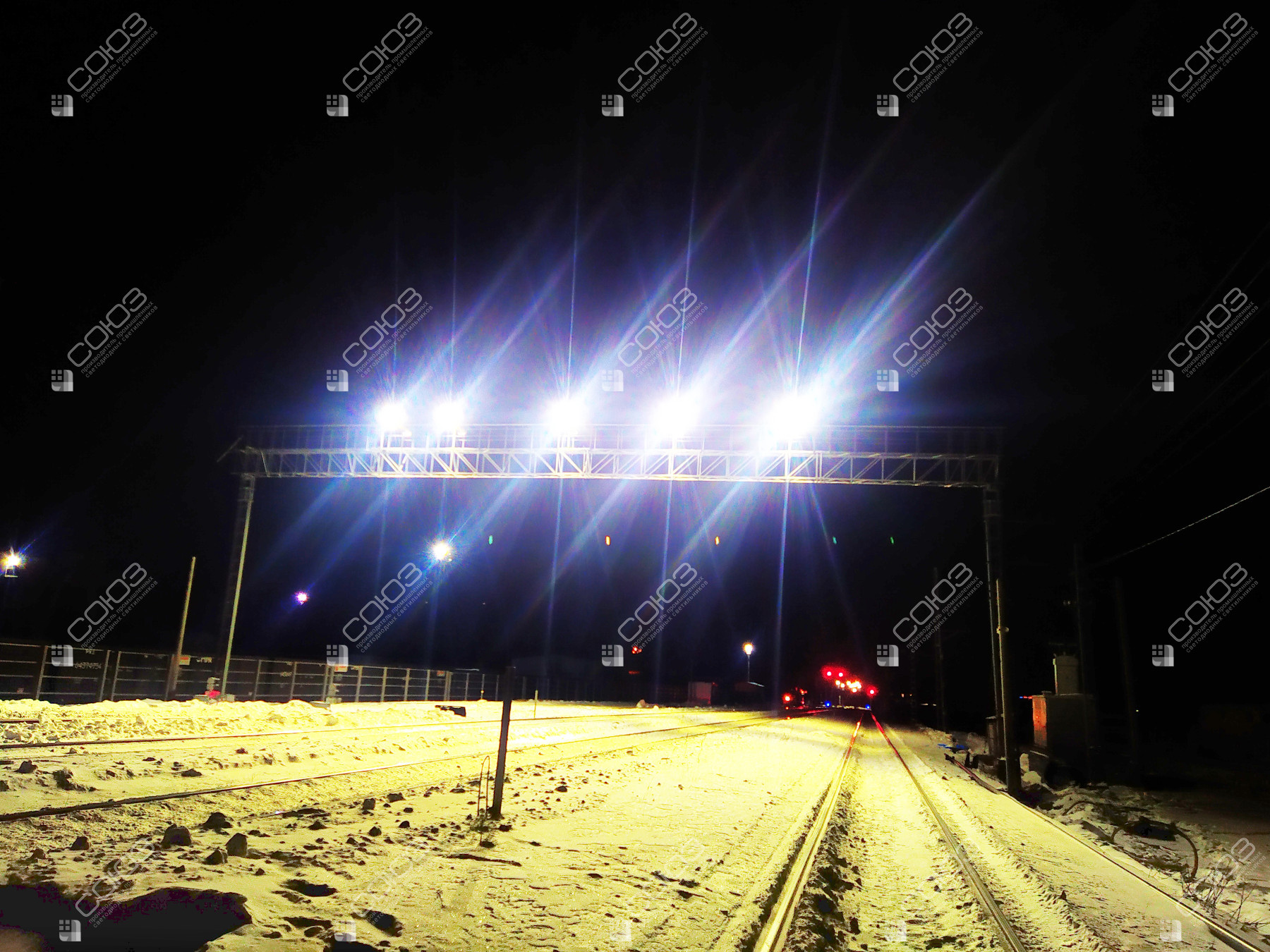

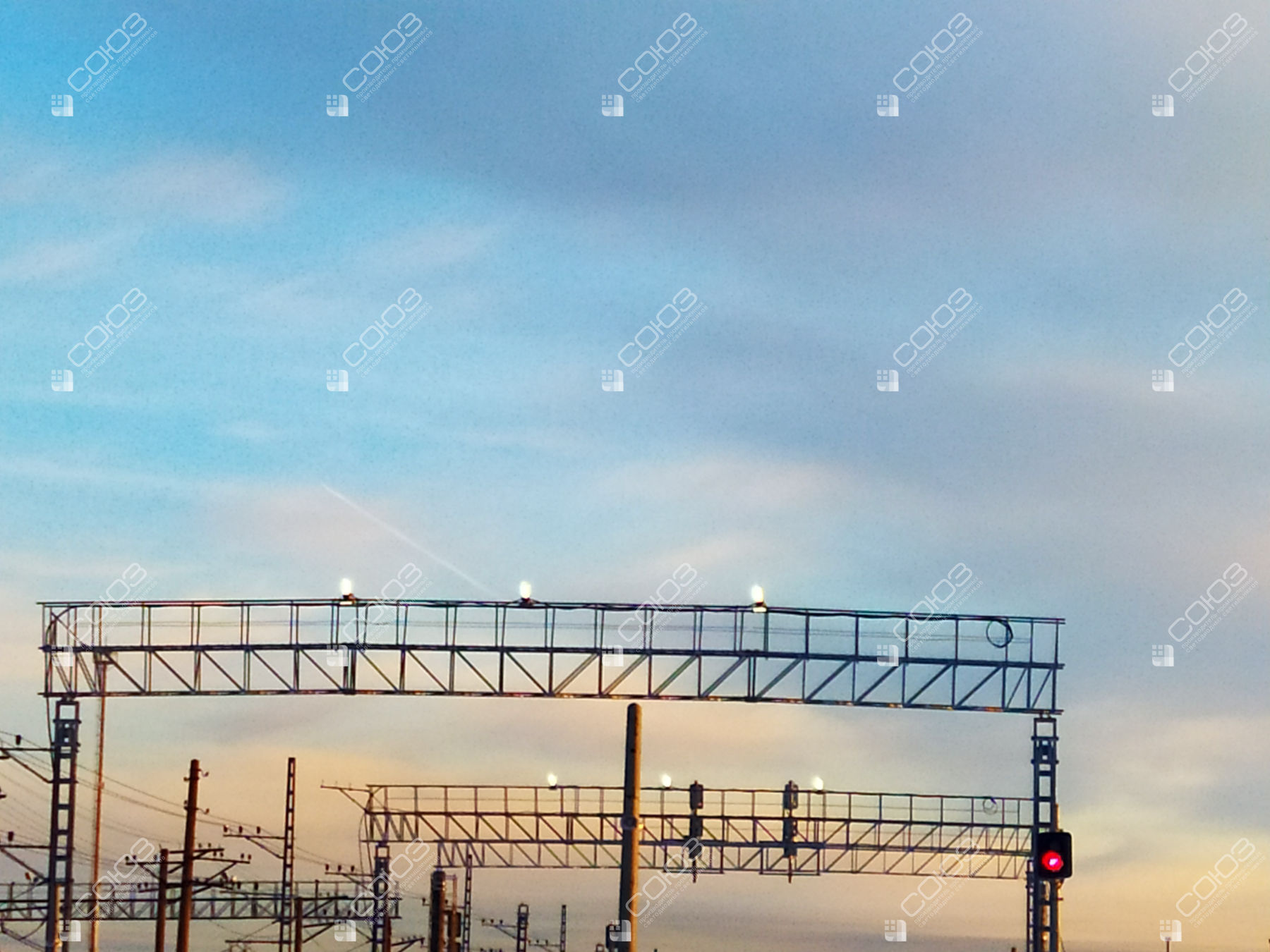

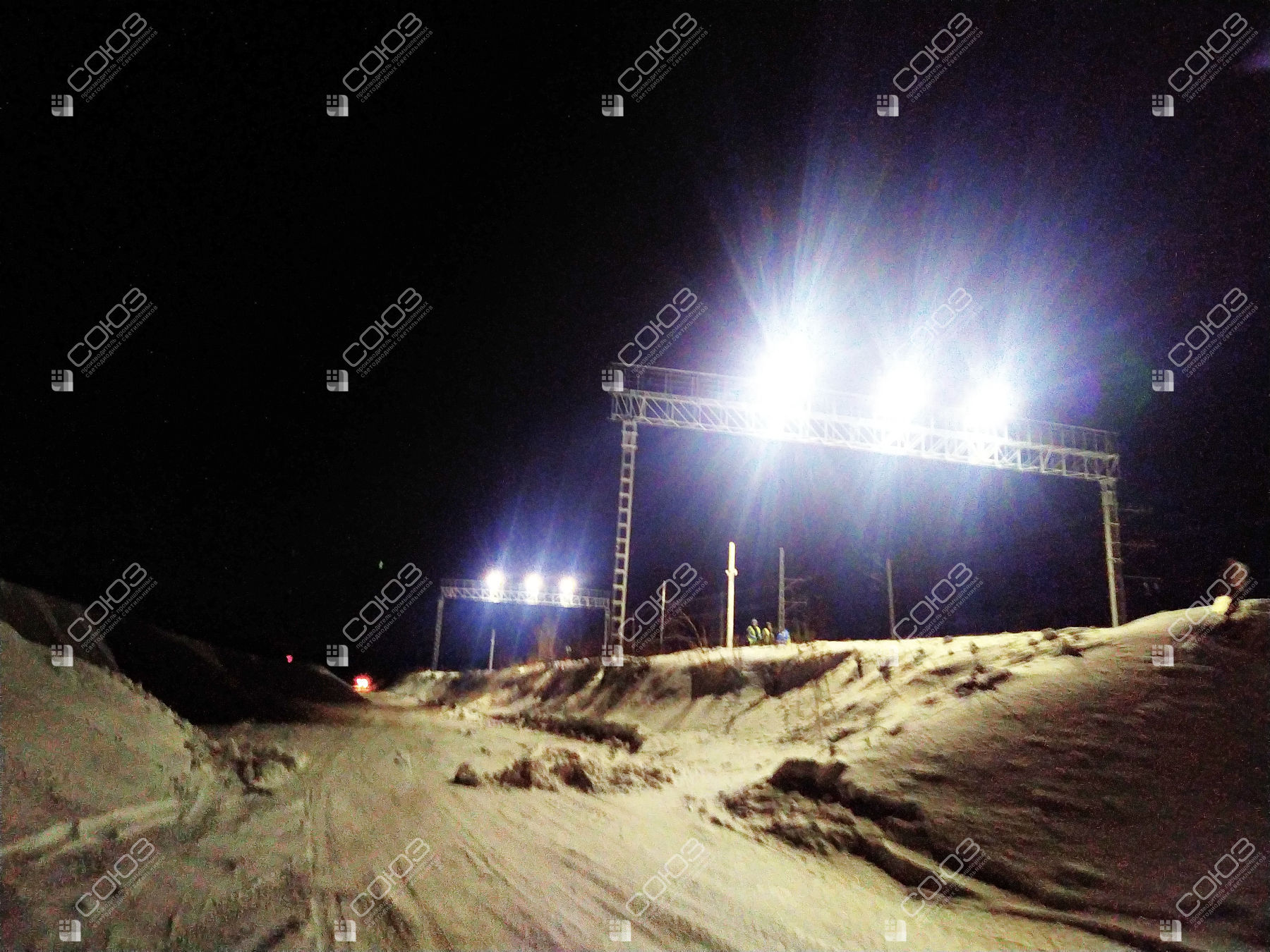

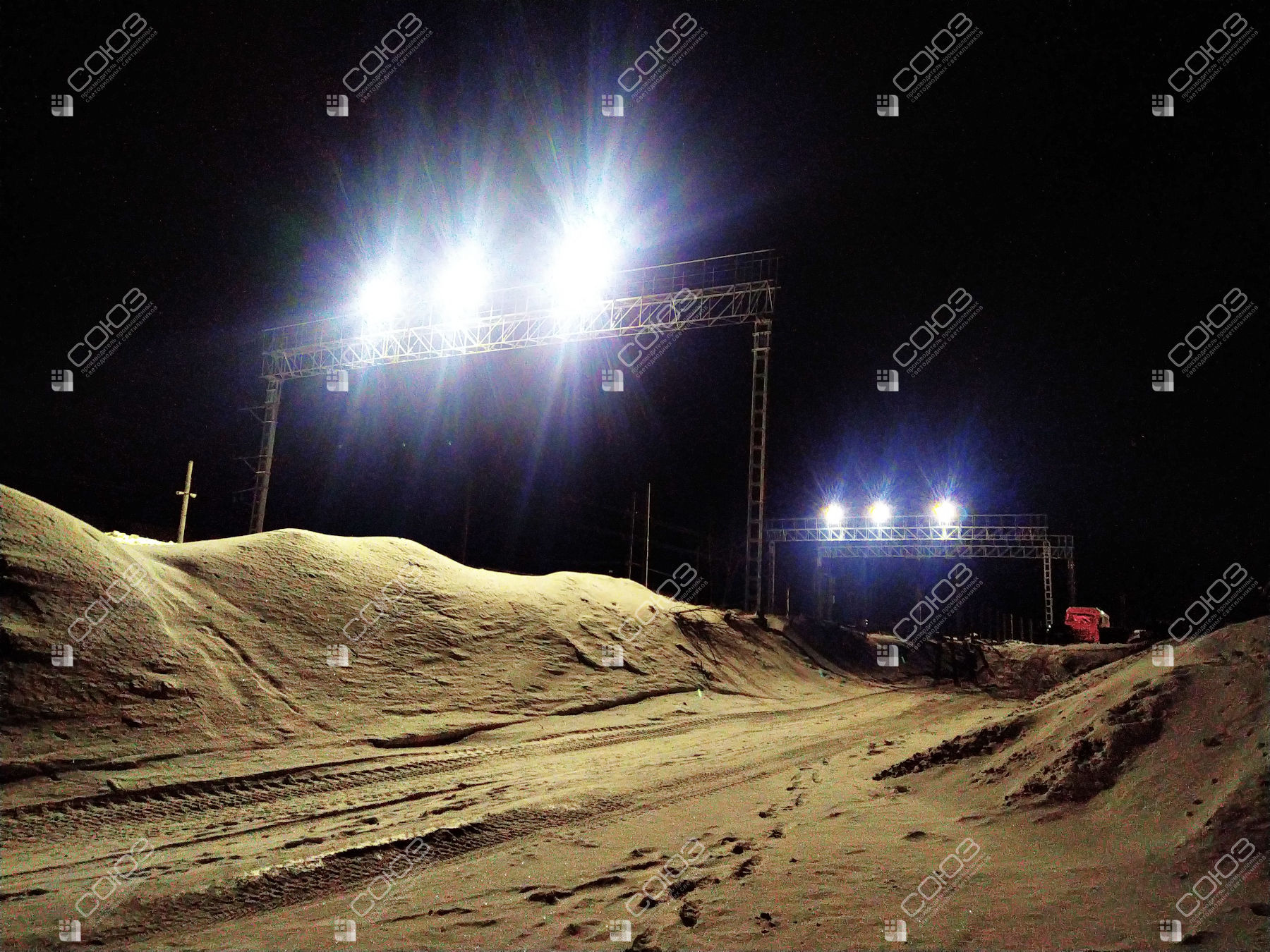

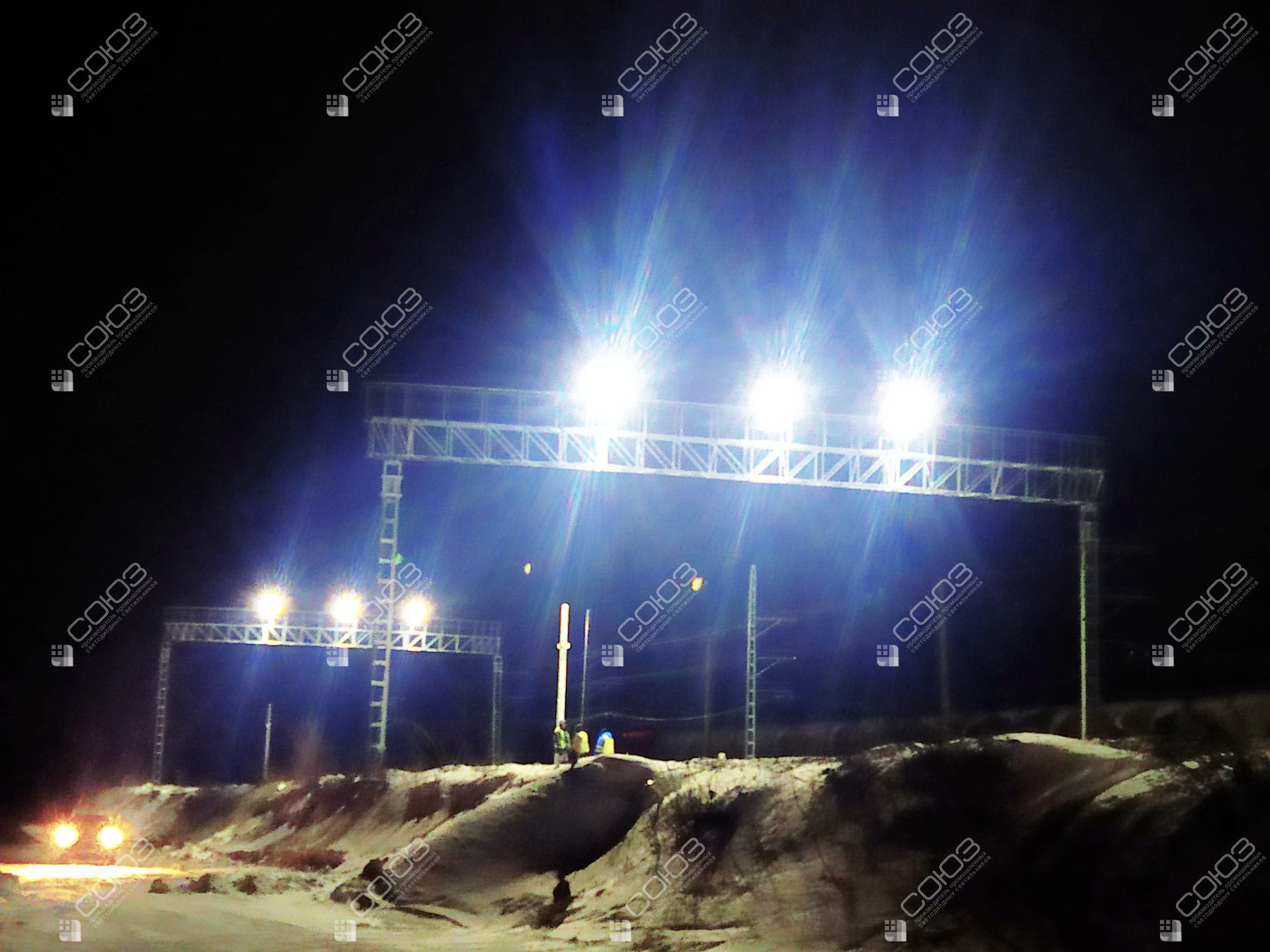

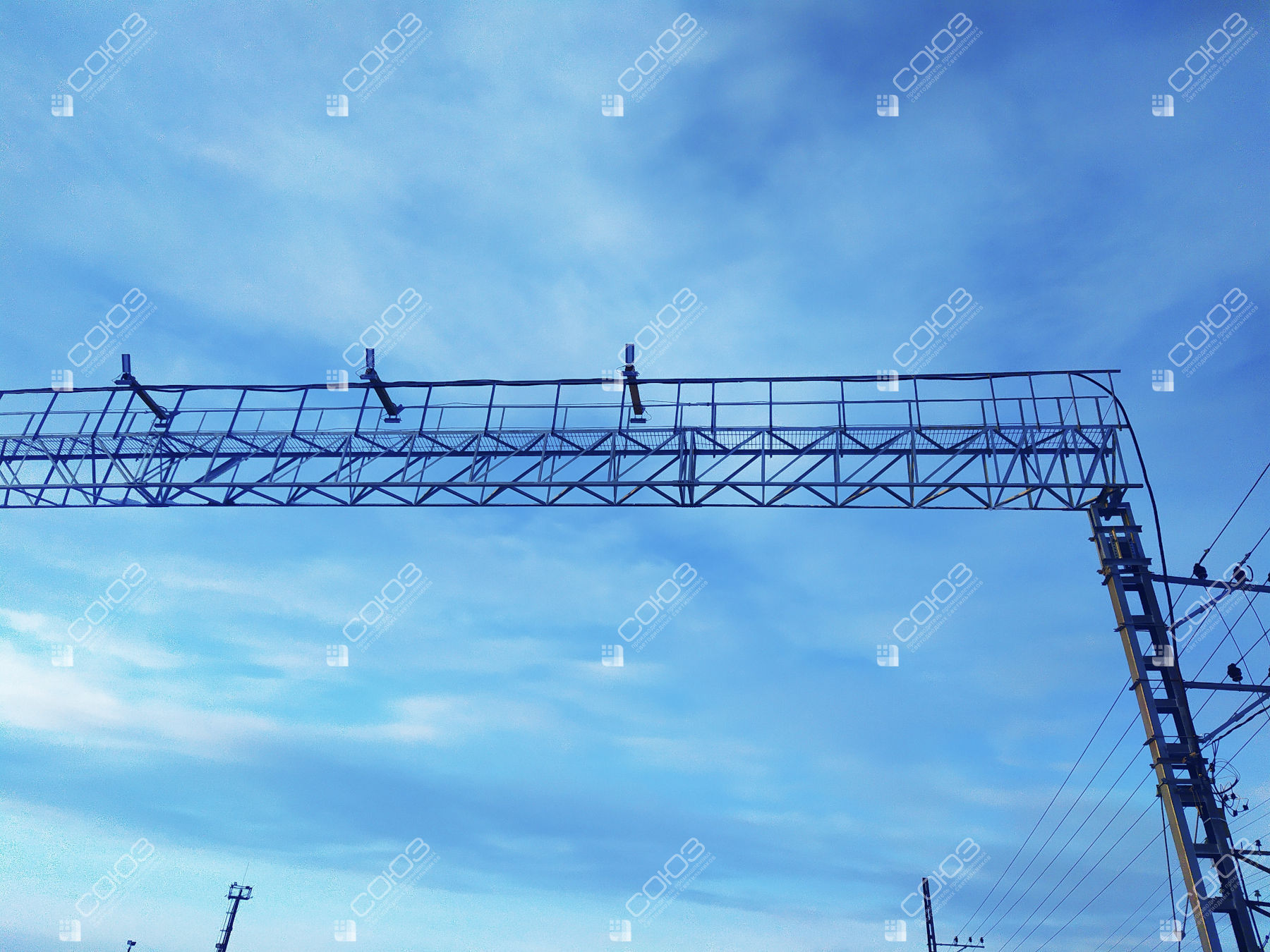

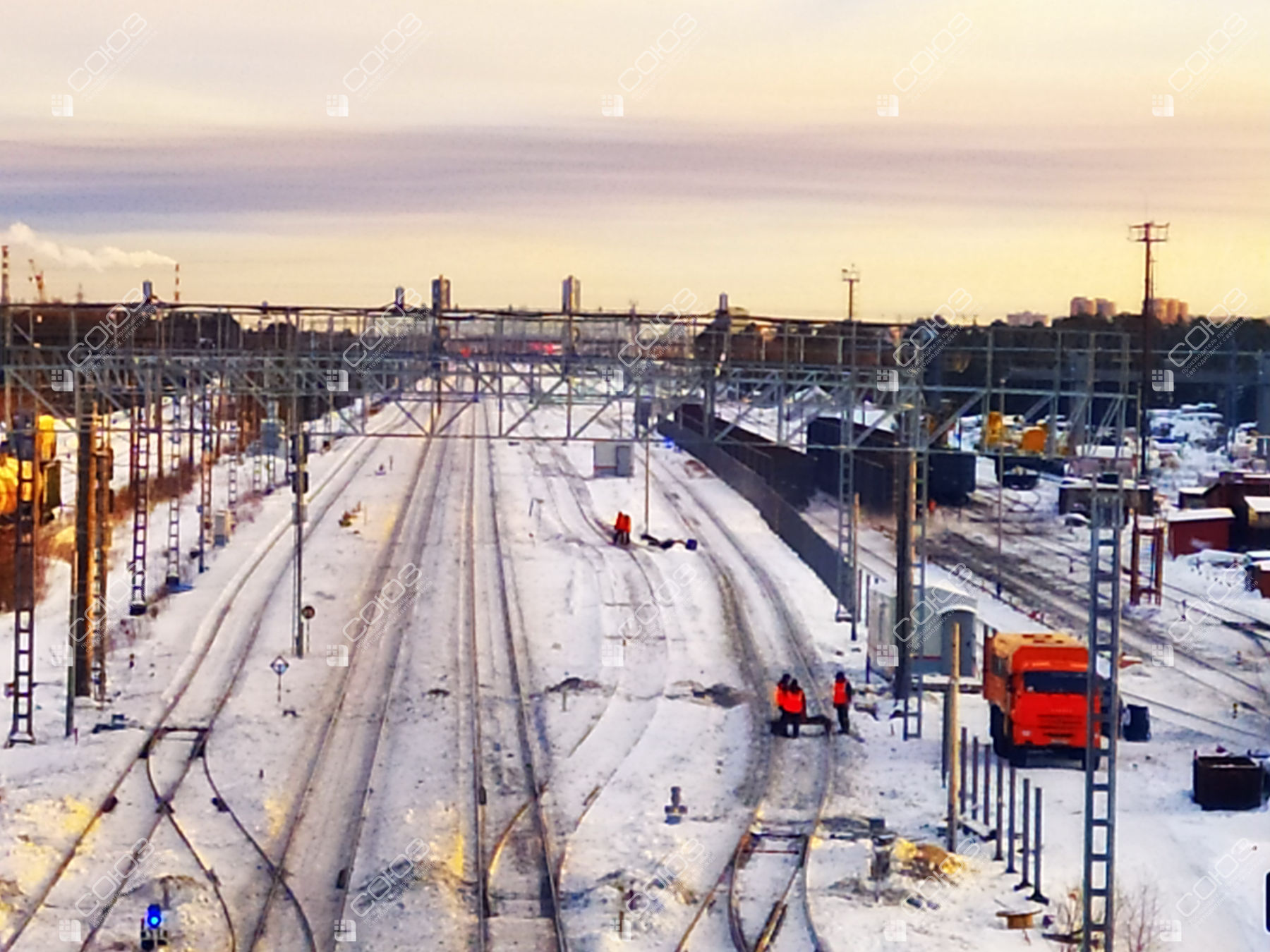

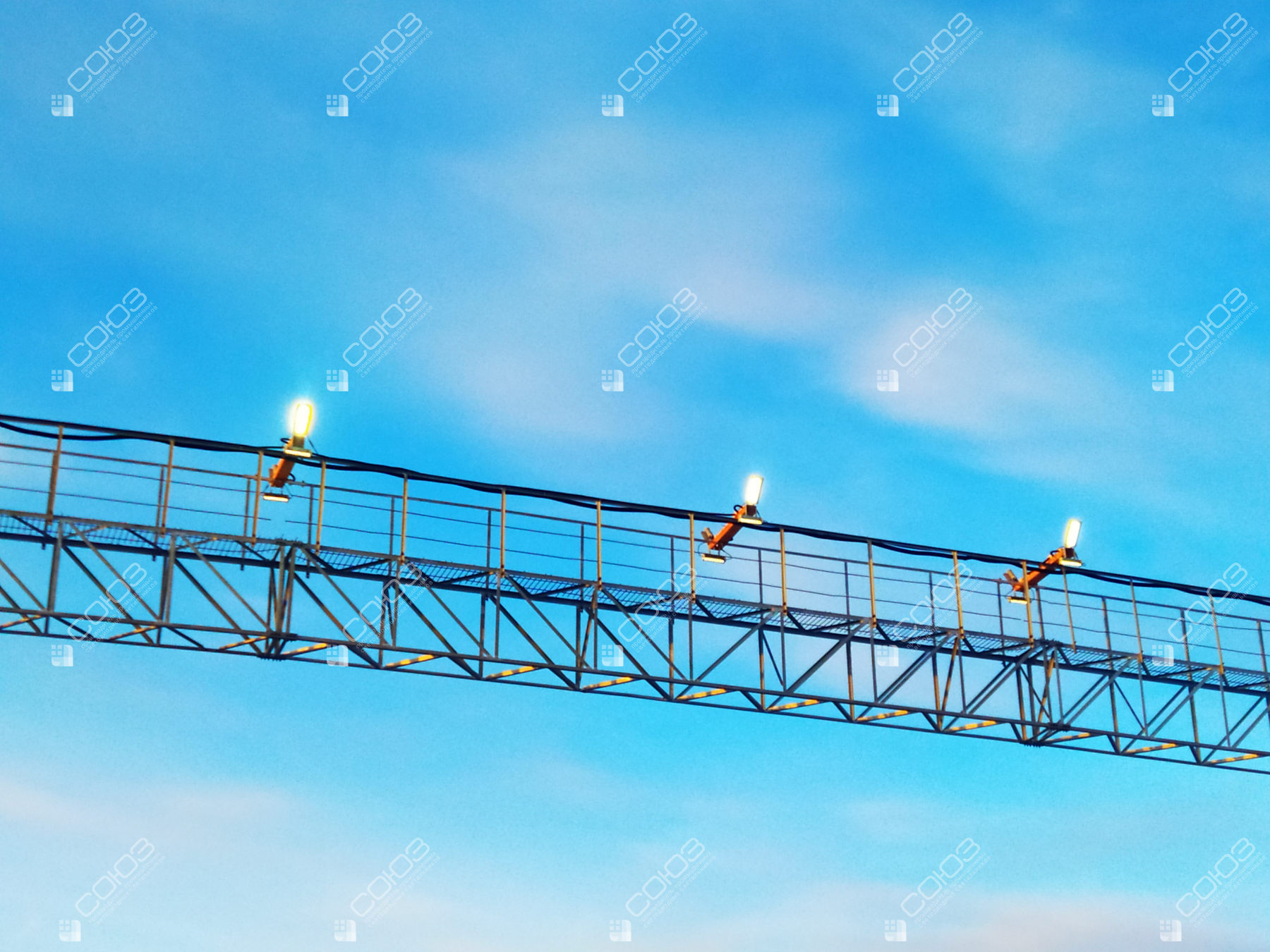

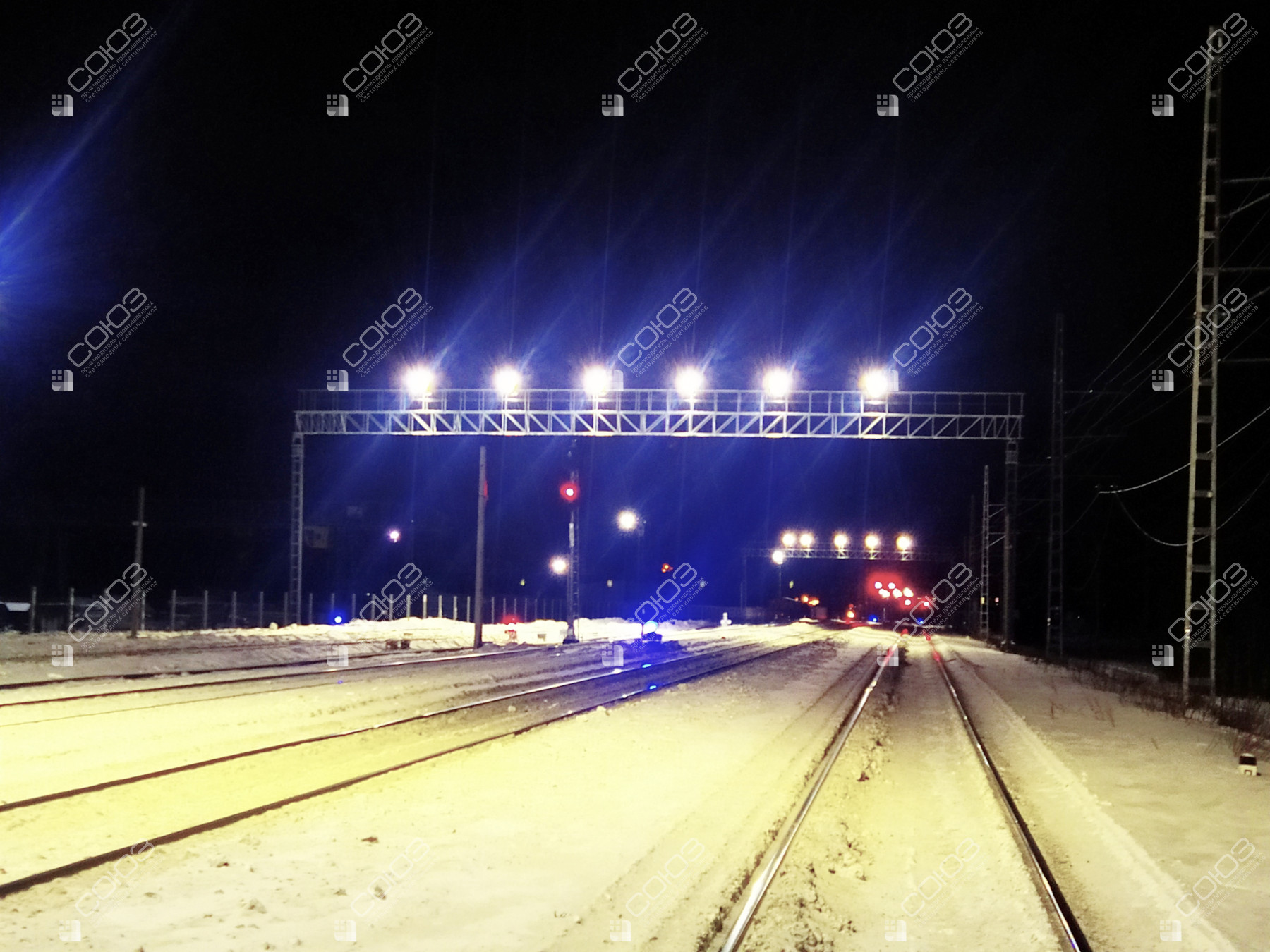

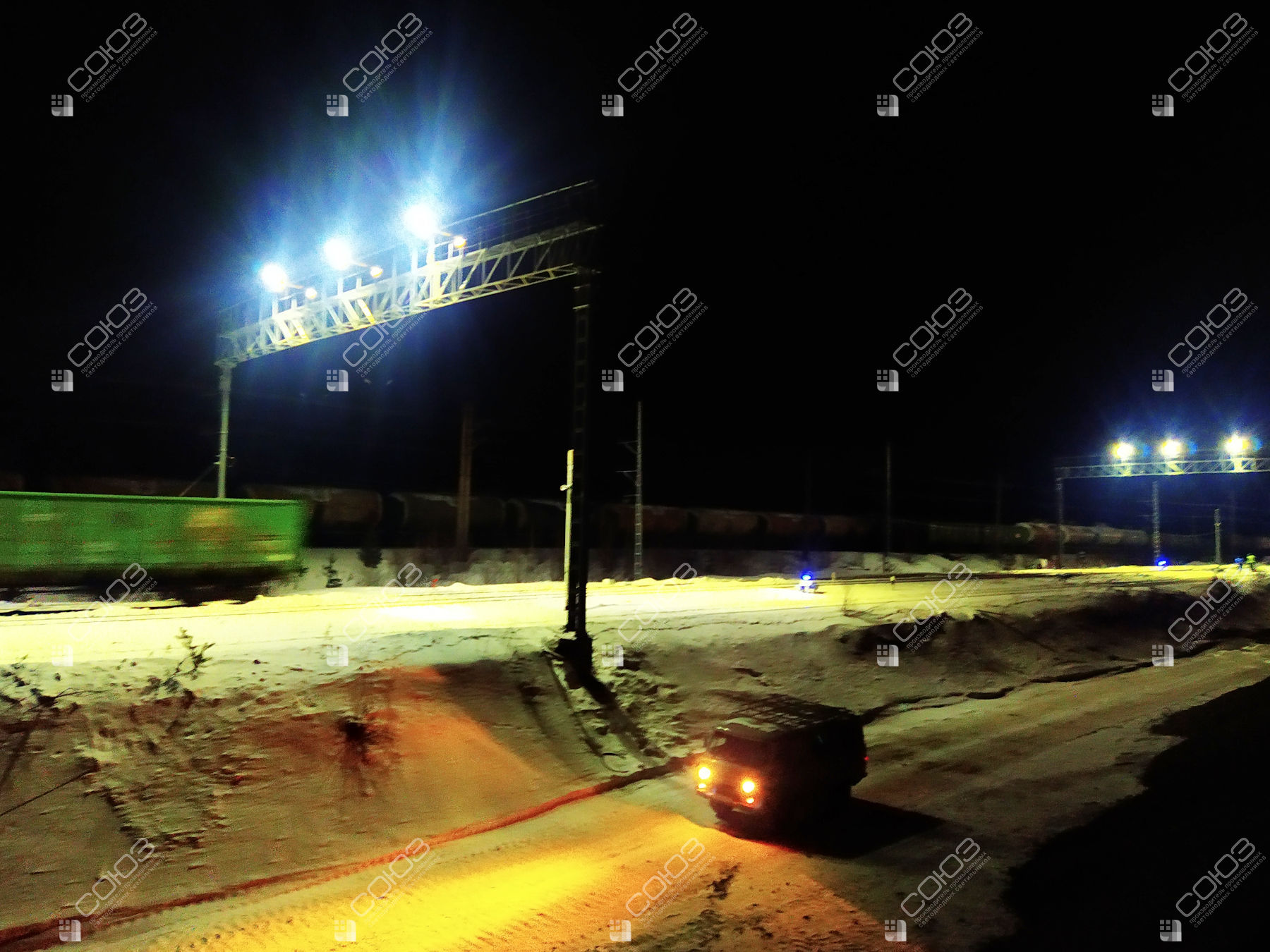

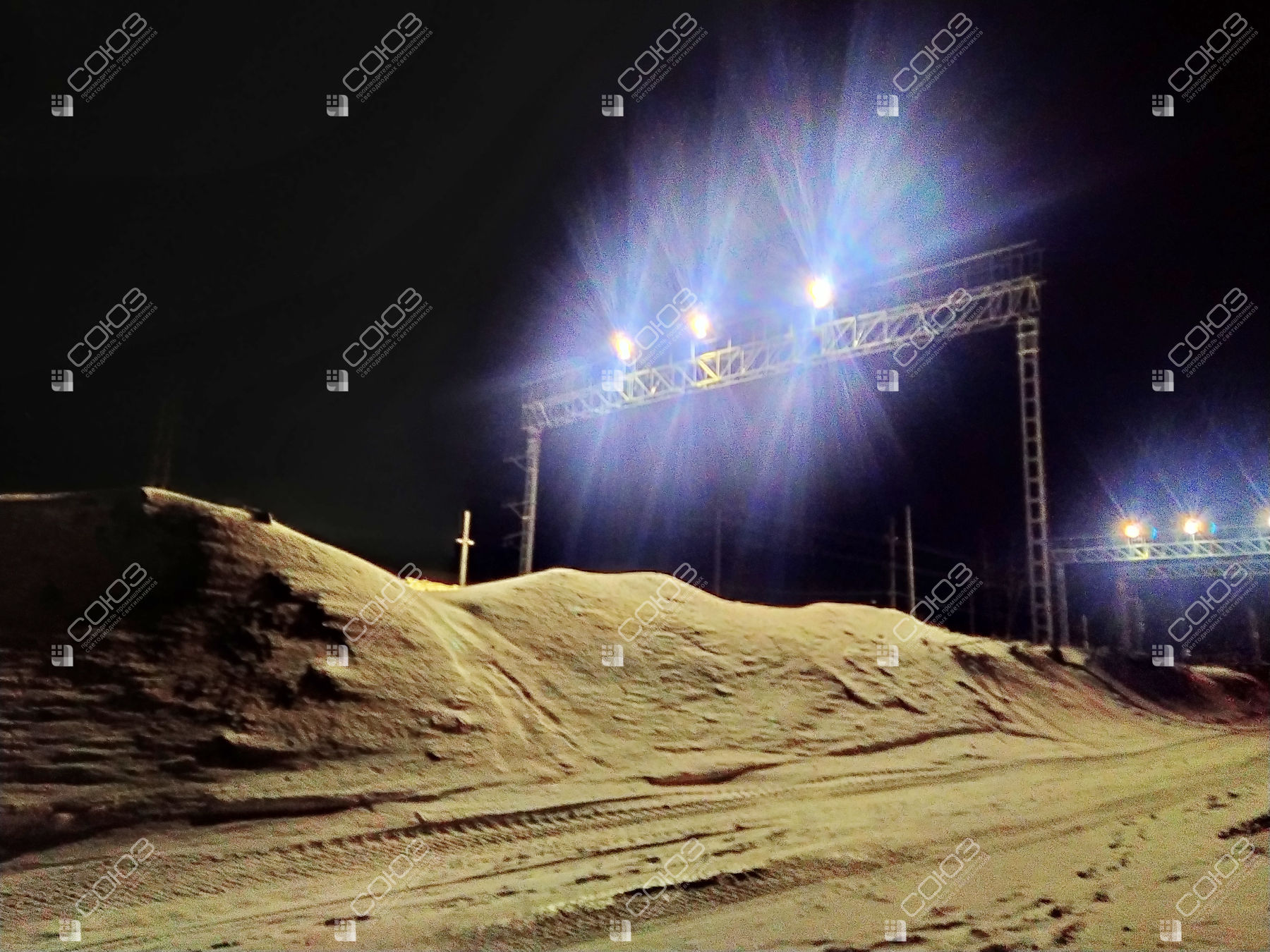

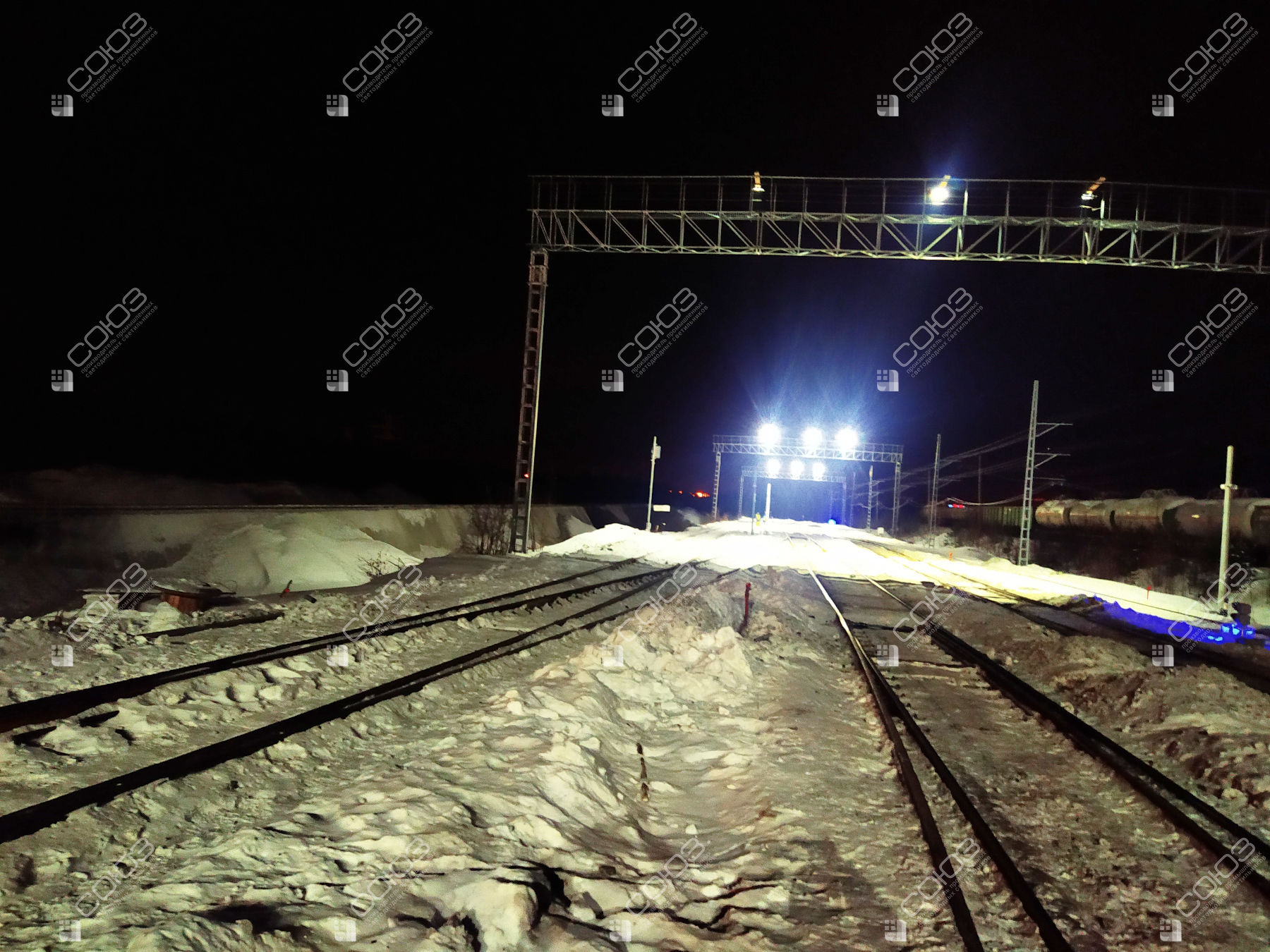

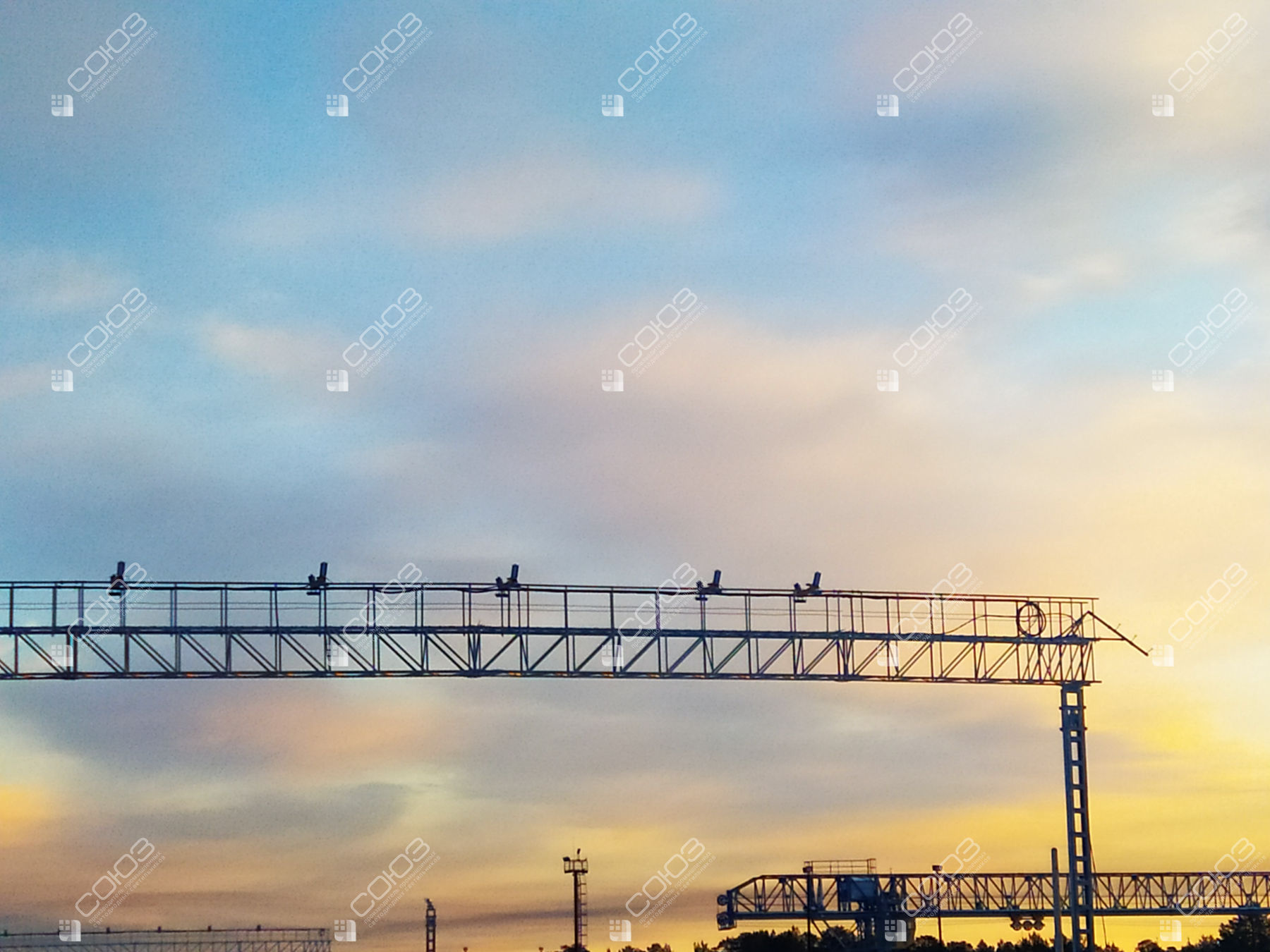

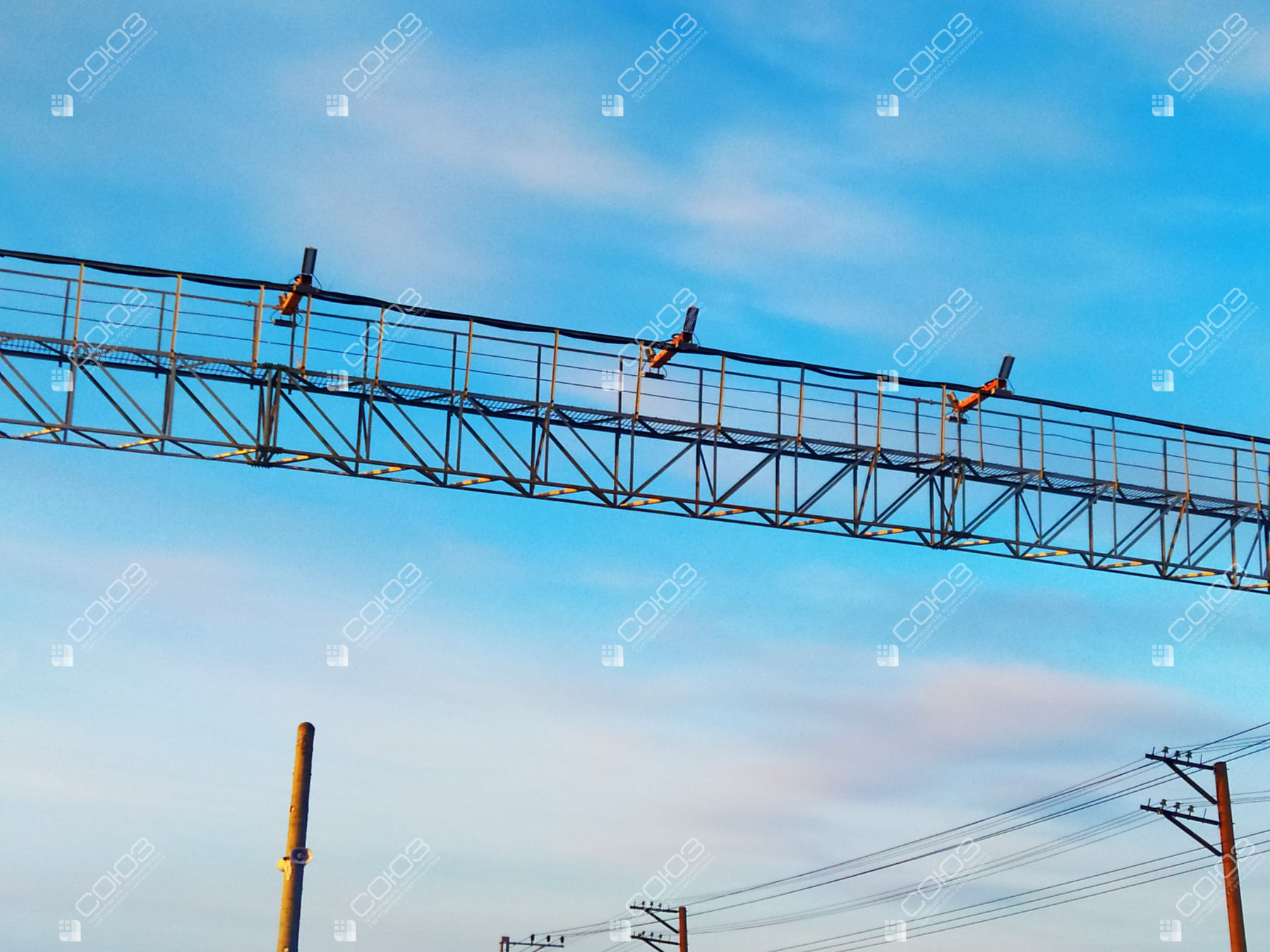

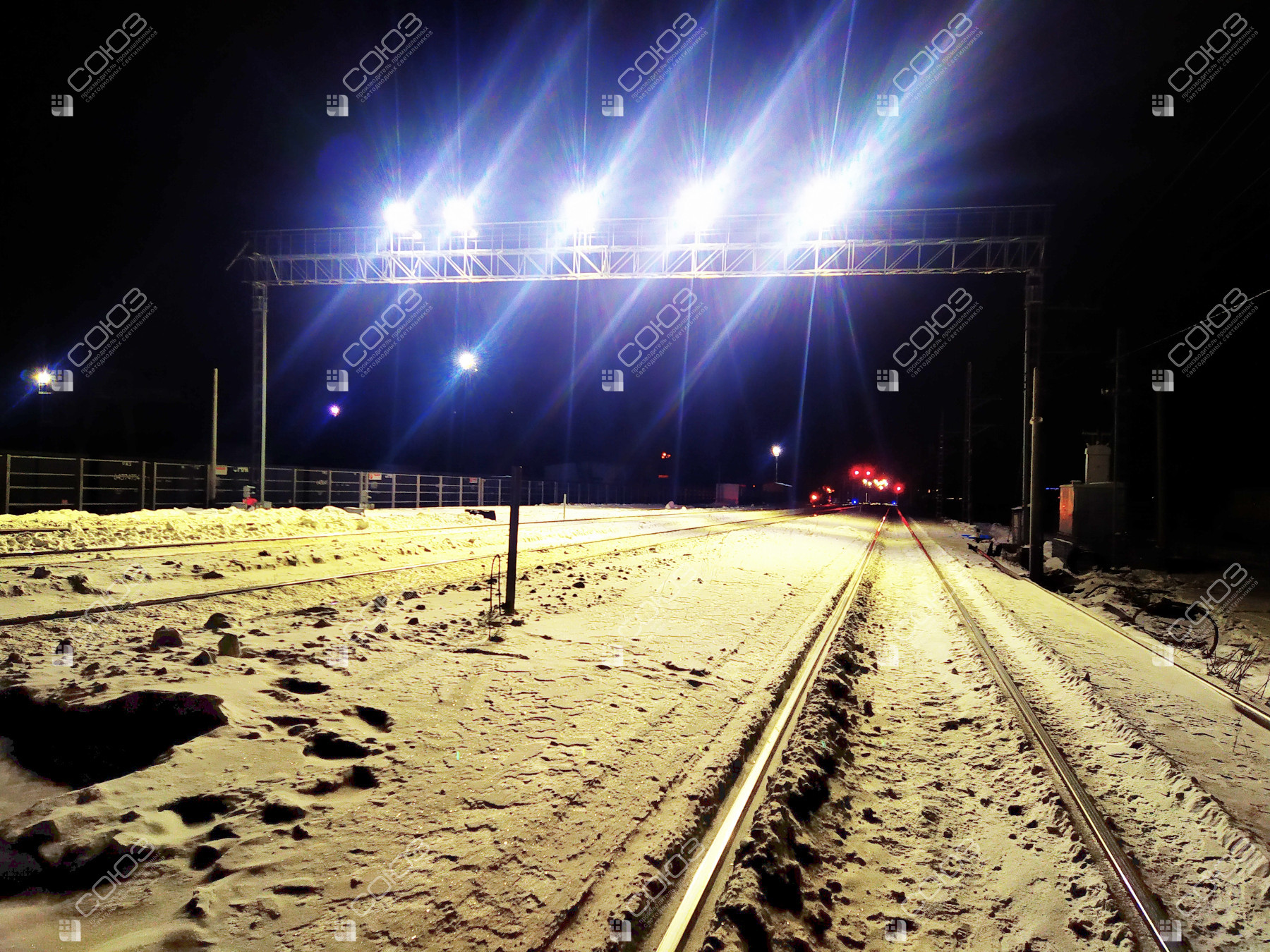

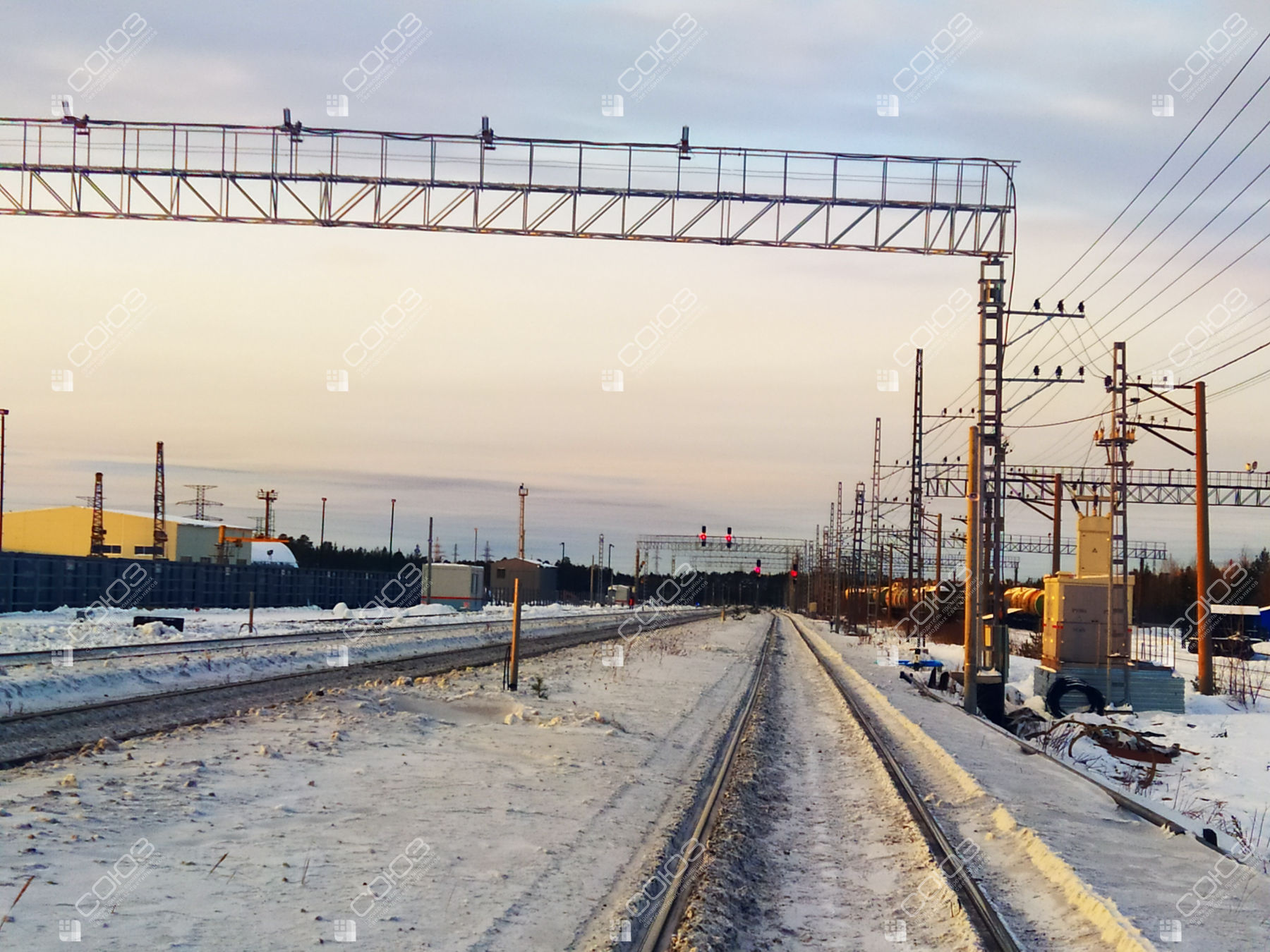

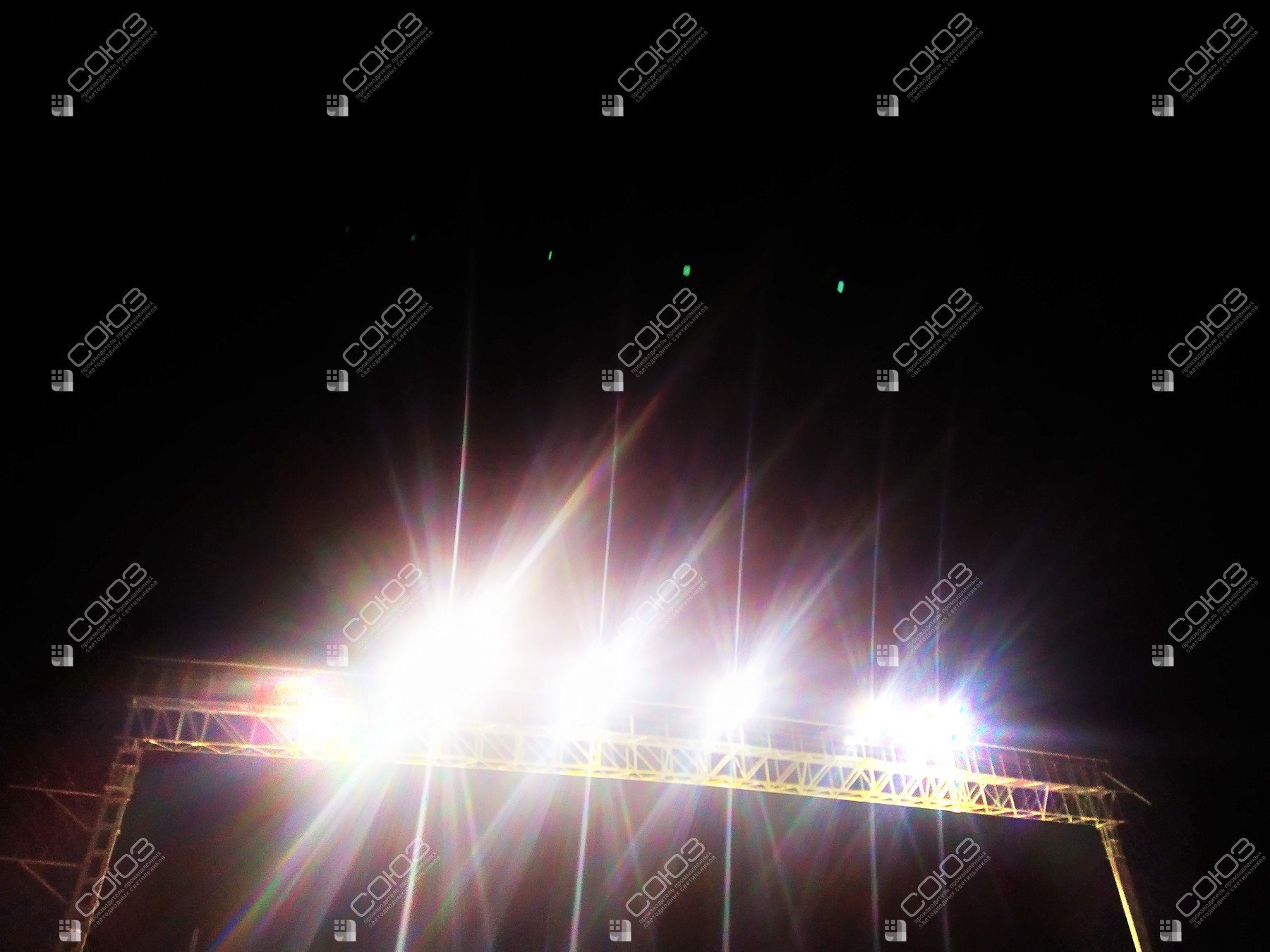

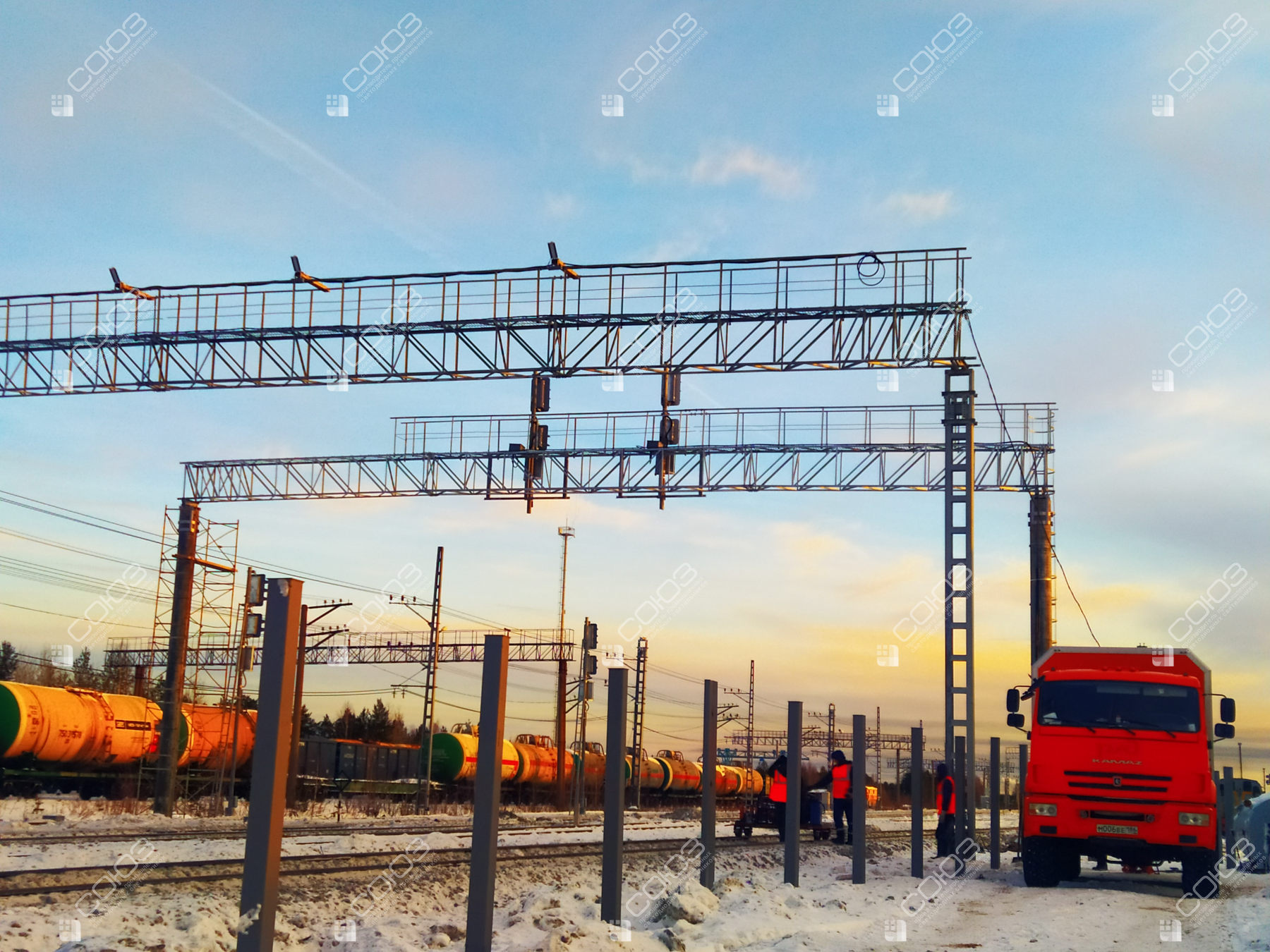

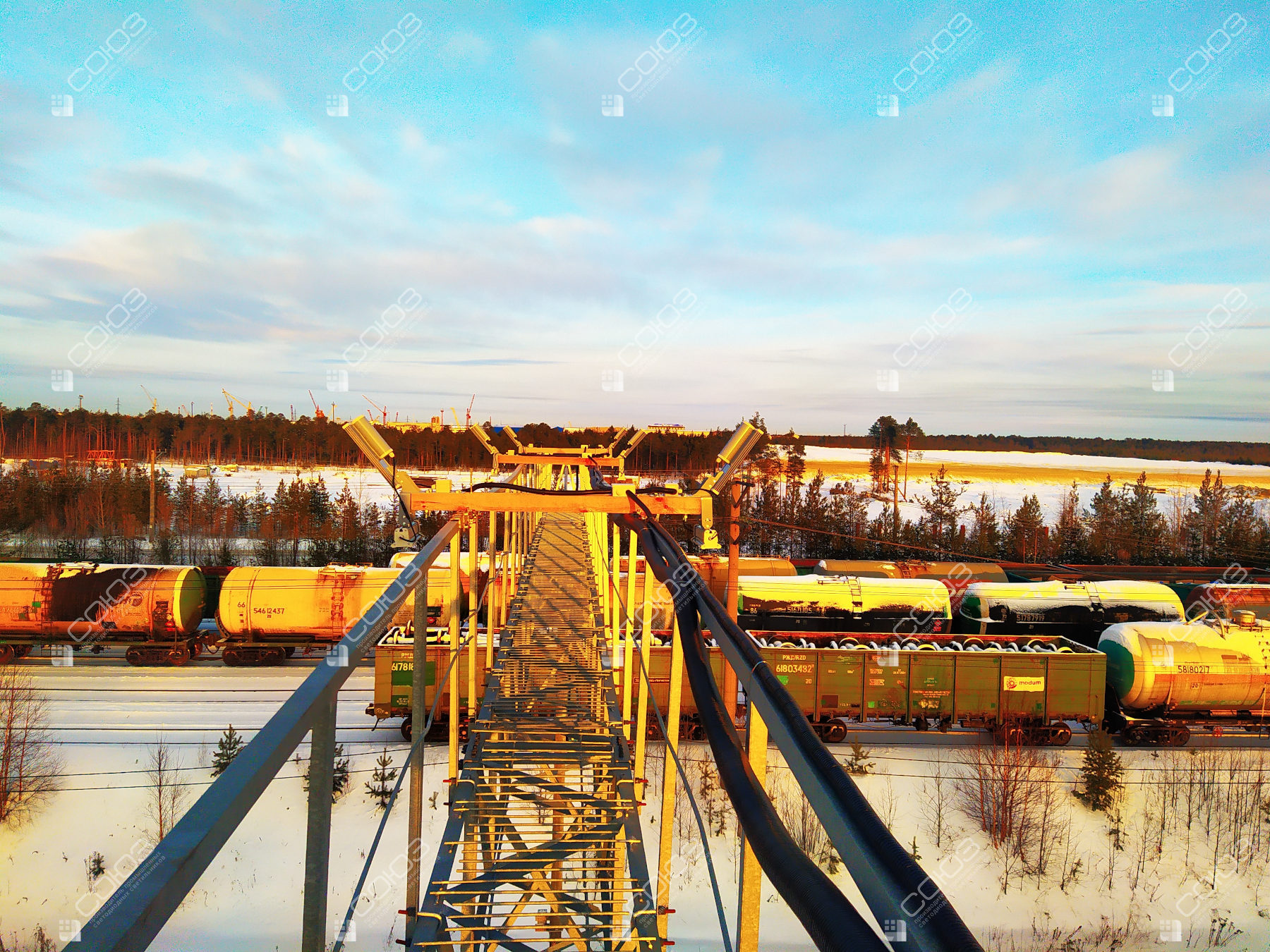

На сортировочной станции применены ригельные комплексы СОЮЗ 26-90/3-67. Тридцать шесть фотографий заказчика показывают железнодорожный объект, установку приборов и освещение территории. Для протяжённых участков между поперечинами важны не только люмены, но и направление потока.

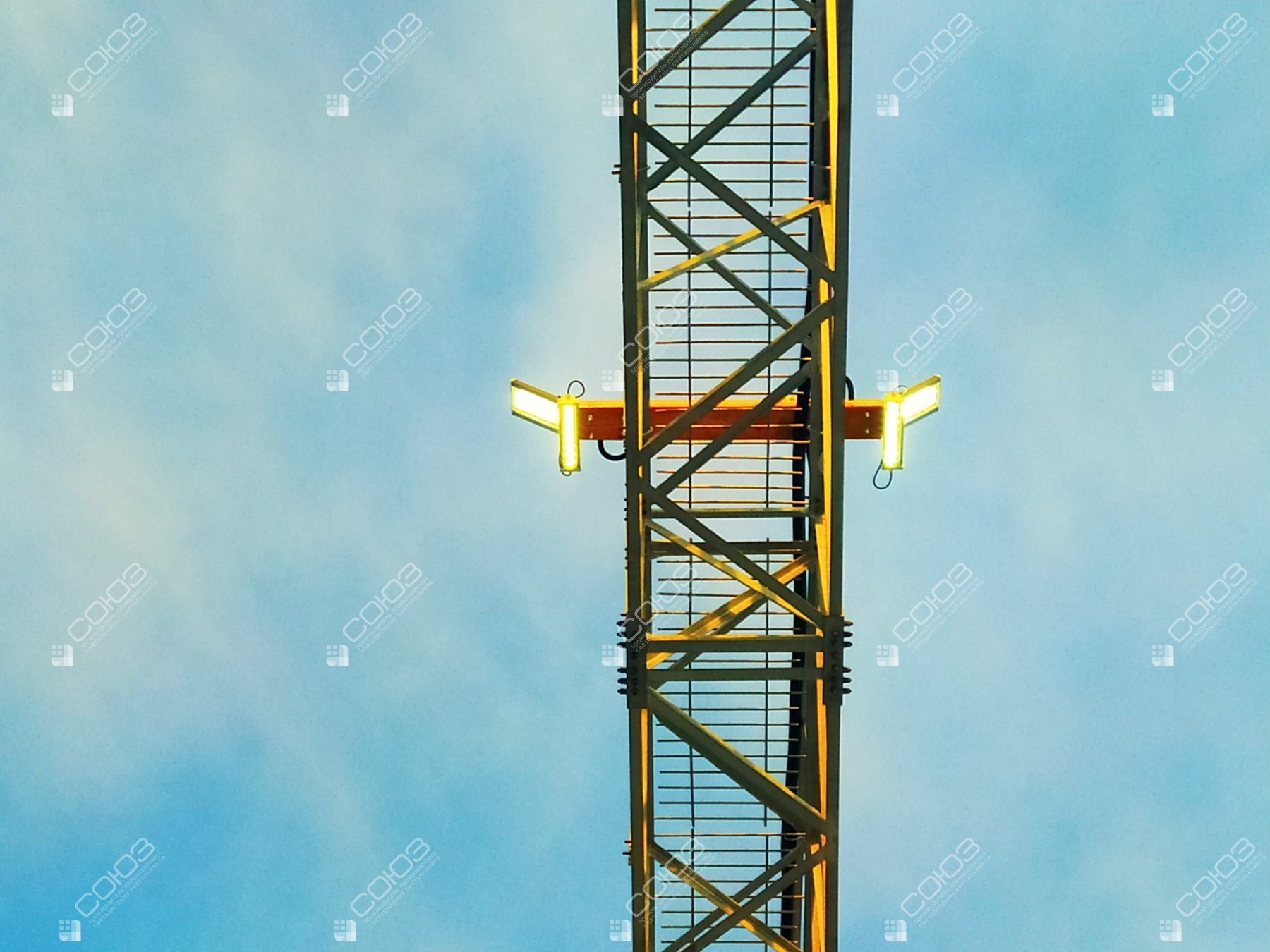

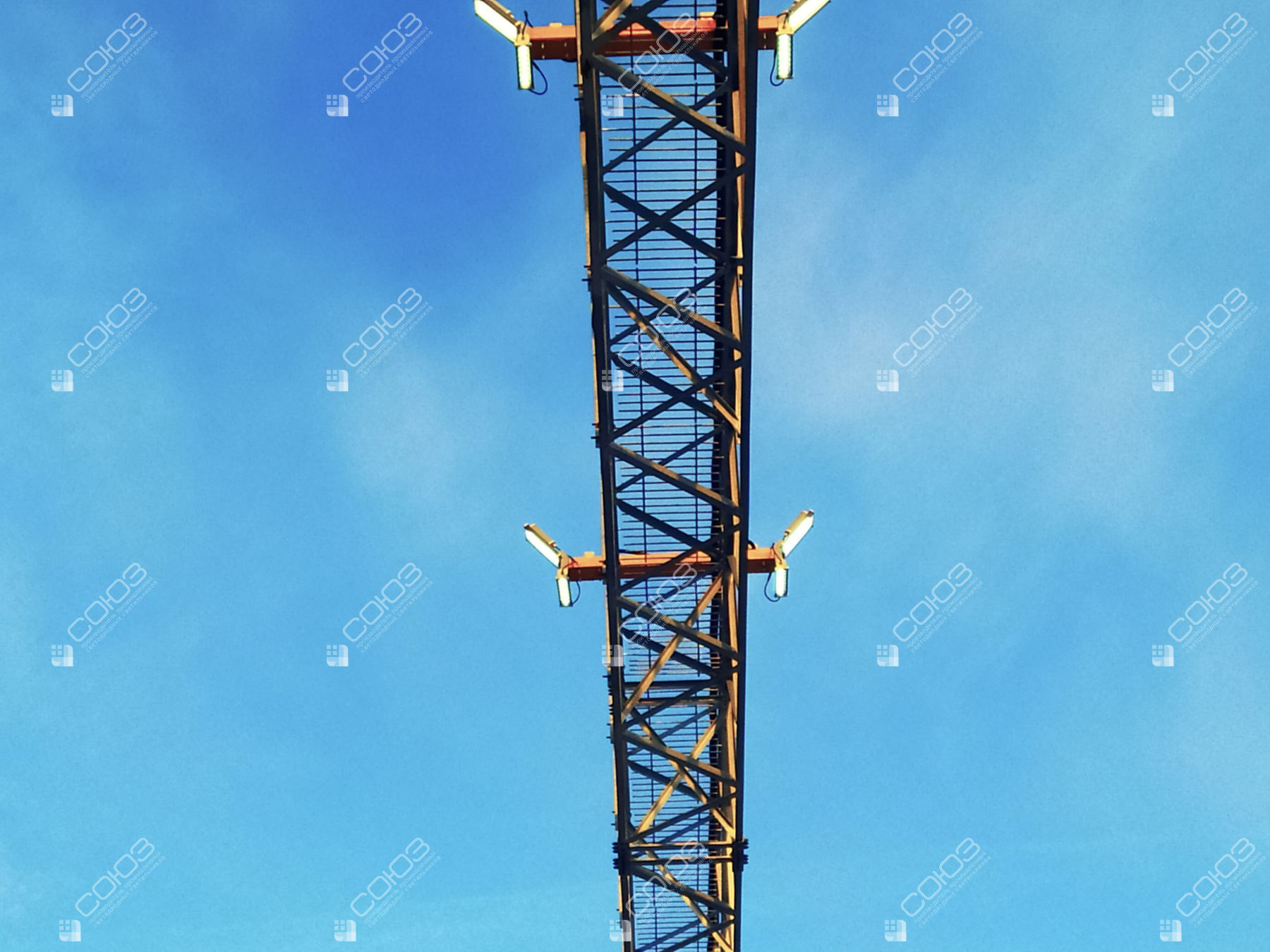

Верхний модуль с углом 18° направляет свет на удалённую зону, нижний с углом 25° — на ближнюю. Независимая регулировка позволяет согласовать положение модулей с геометрией путей и местами работы персонала.
Оборудование проекта
Ригельный СОЮЗ 26-90/3-67
Комплекс со светодиодами CREE и оптикой LedLink. Мощность и световой поток указаны для одного комплекса из двух модулей.
Ригельное крепление и обслуживание
Монтаж на брусе

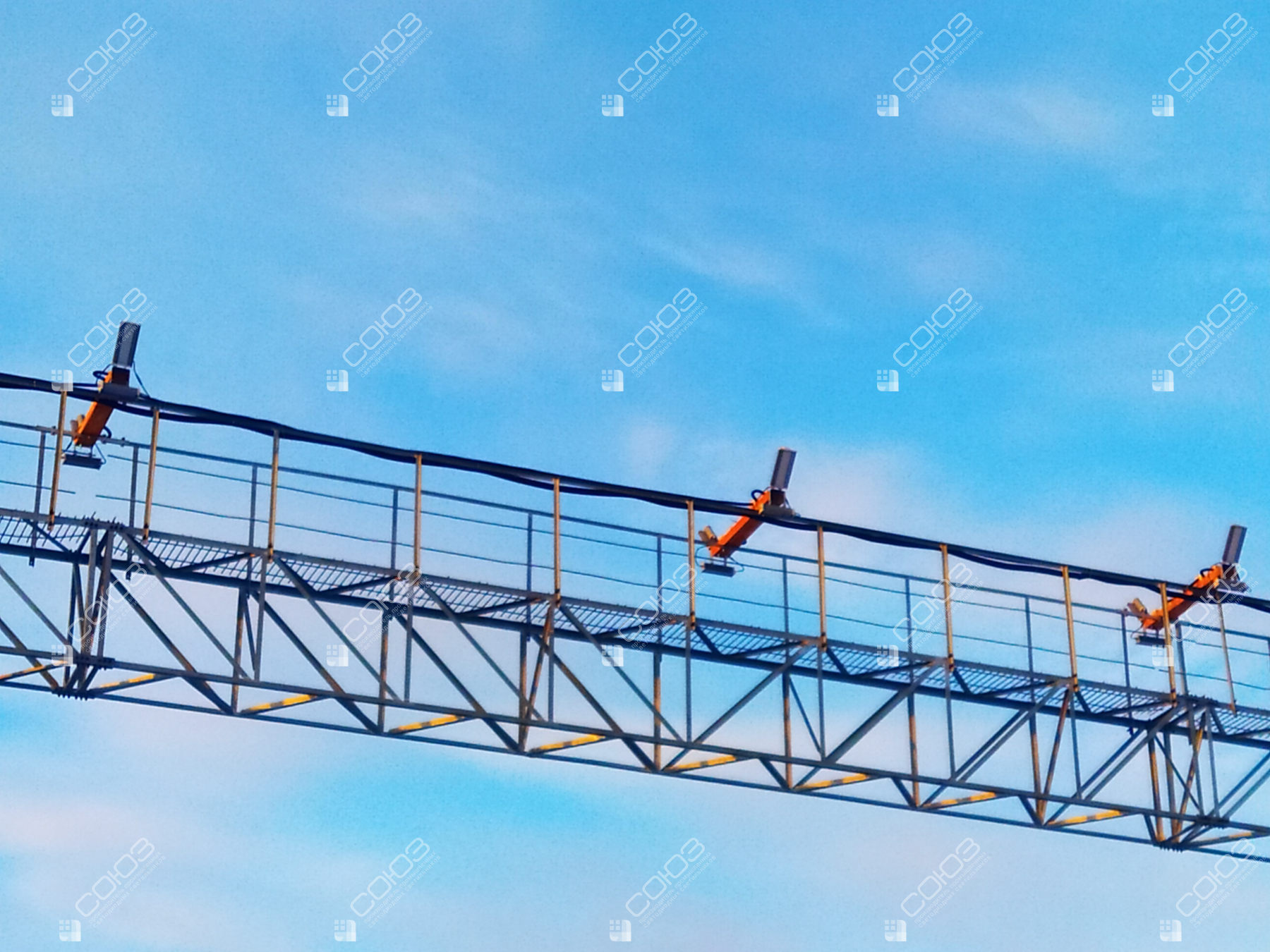

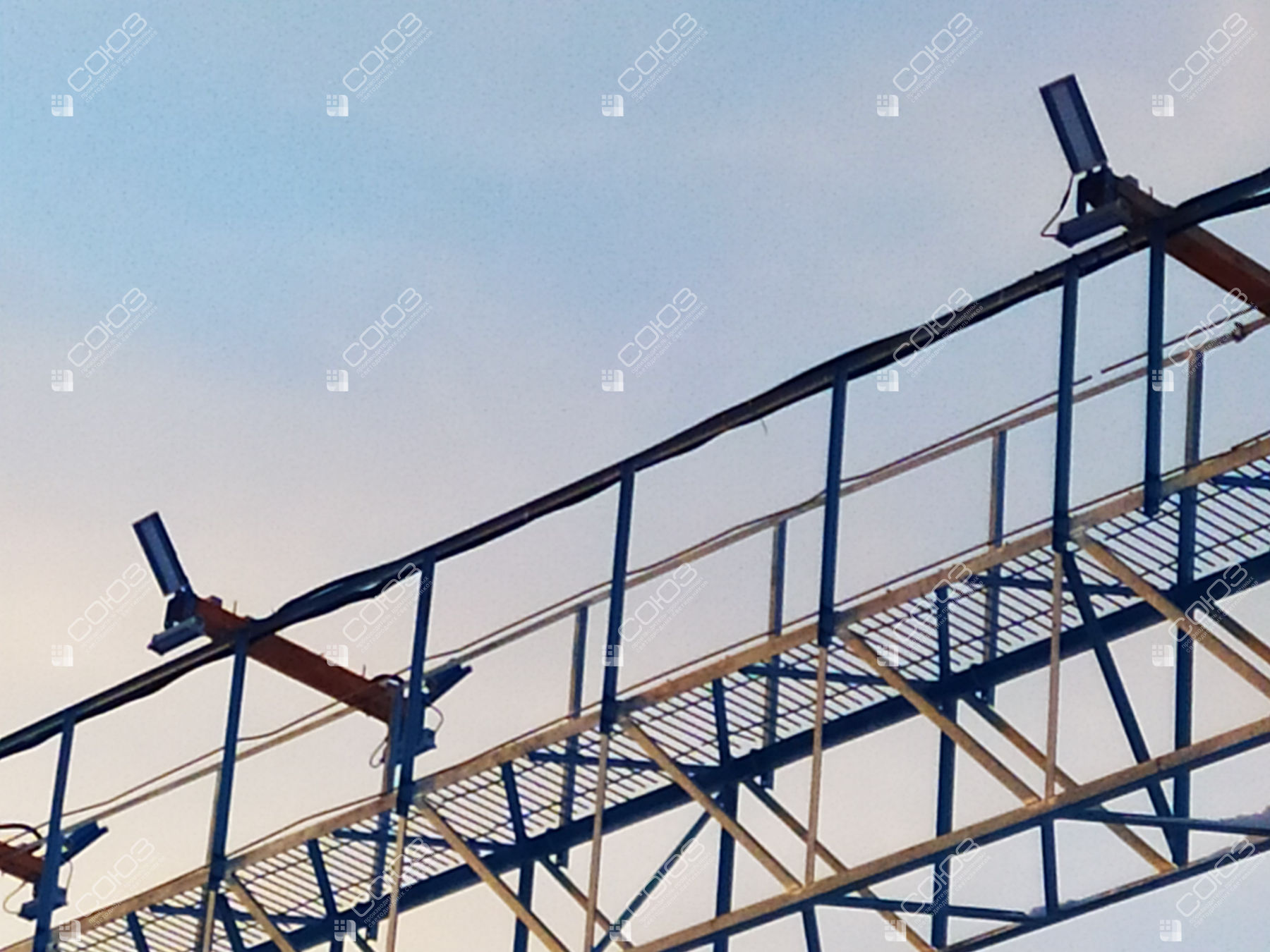

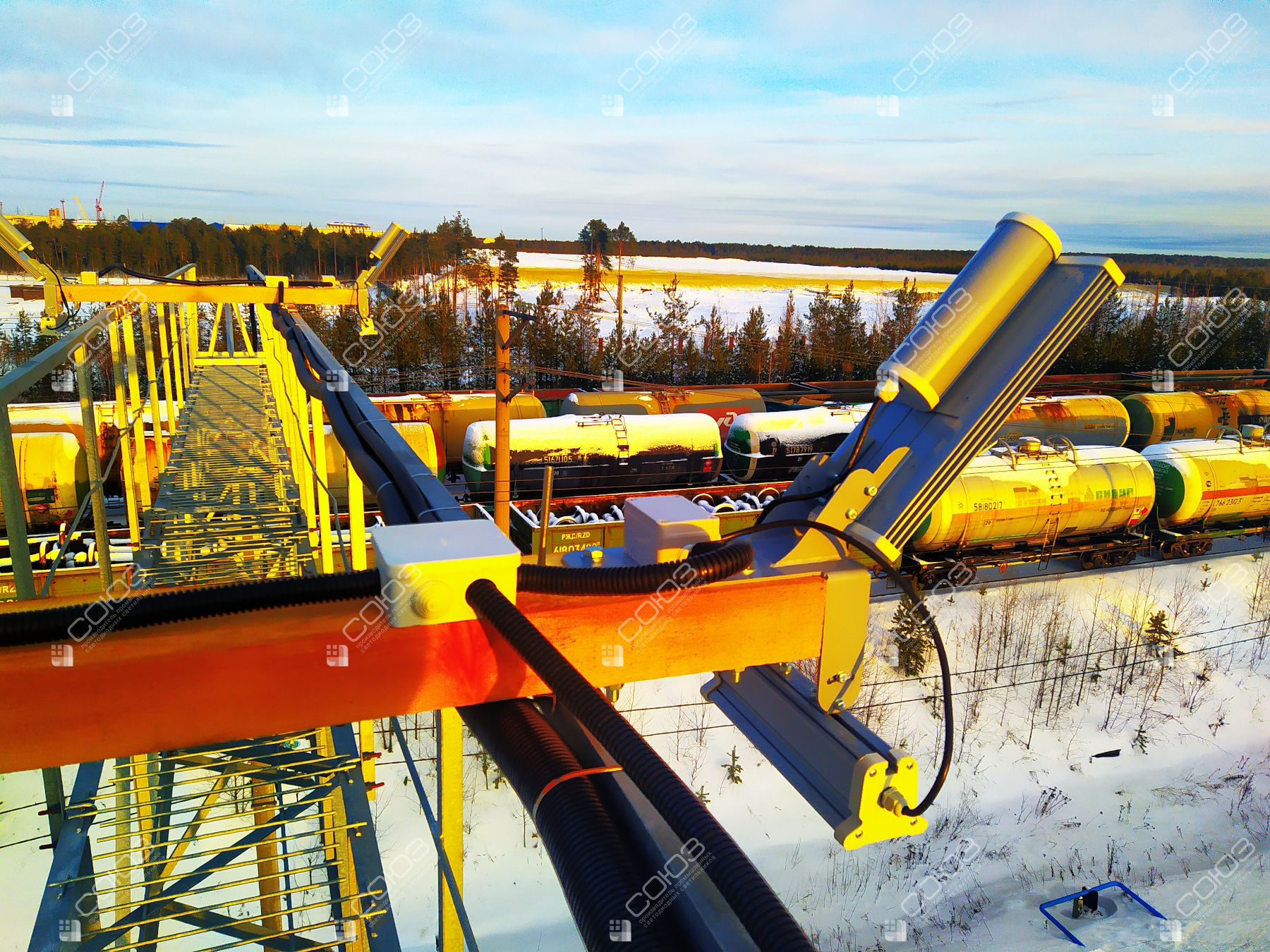

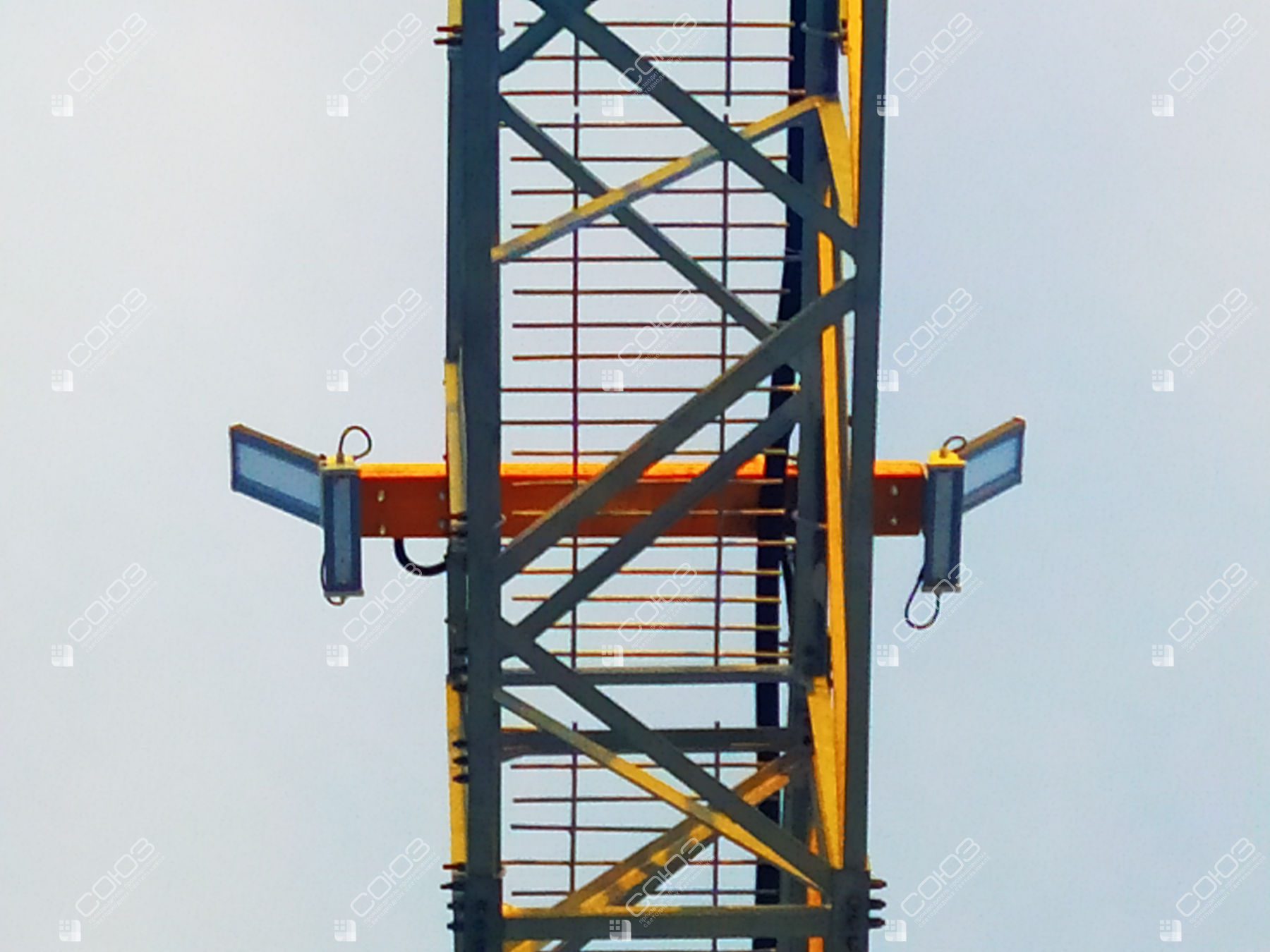

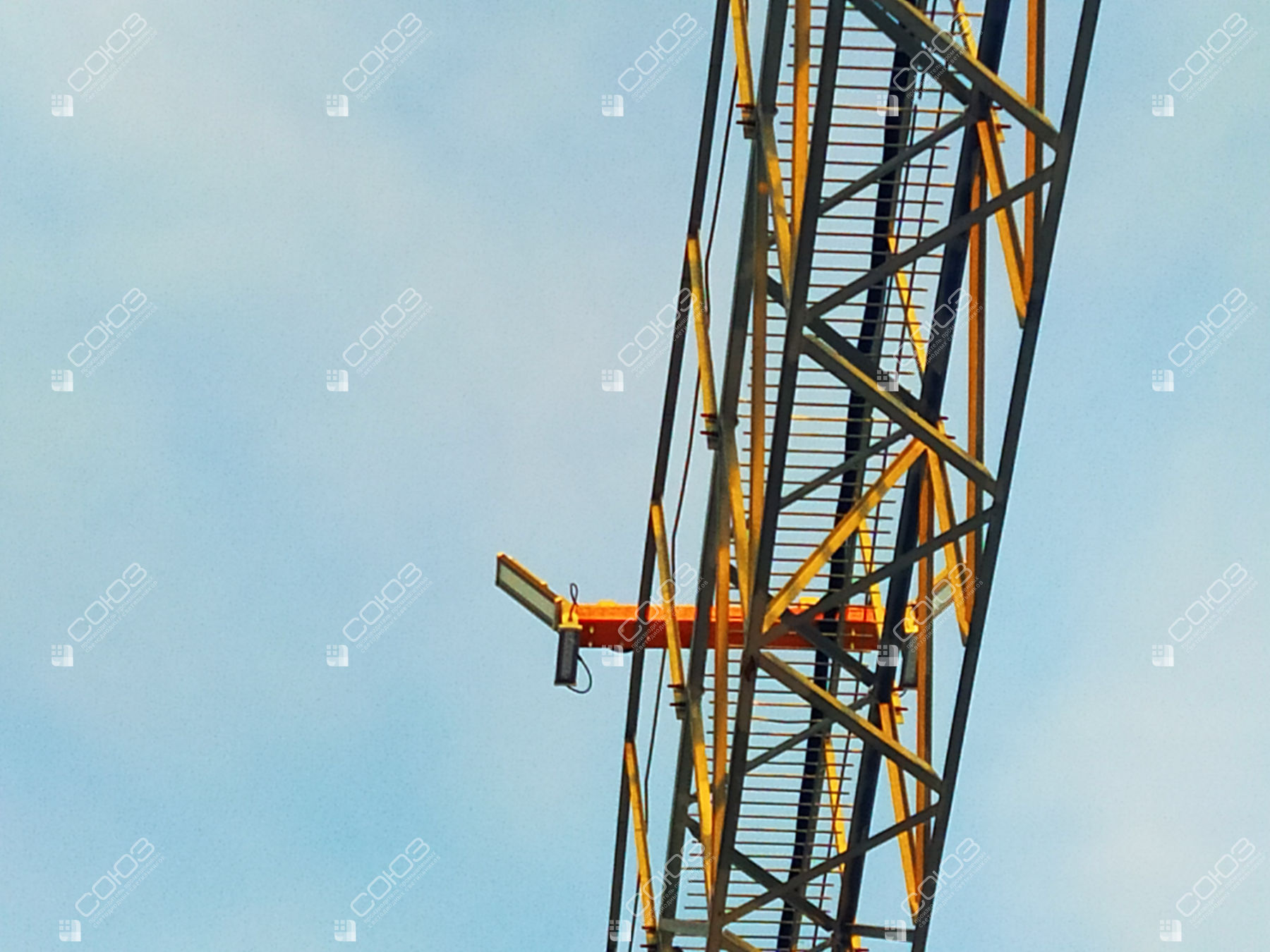

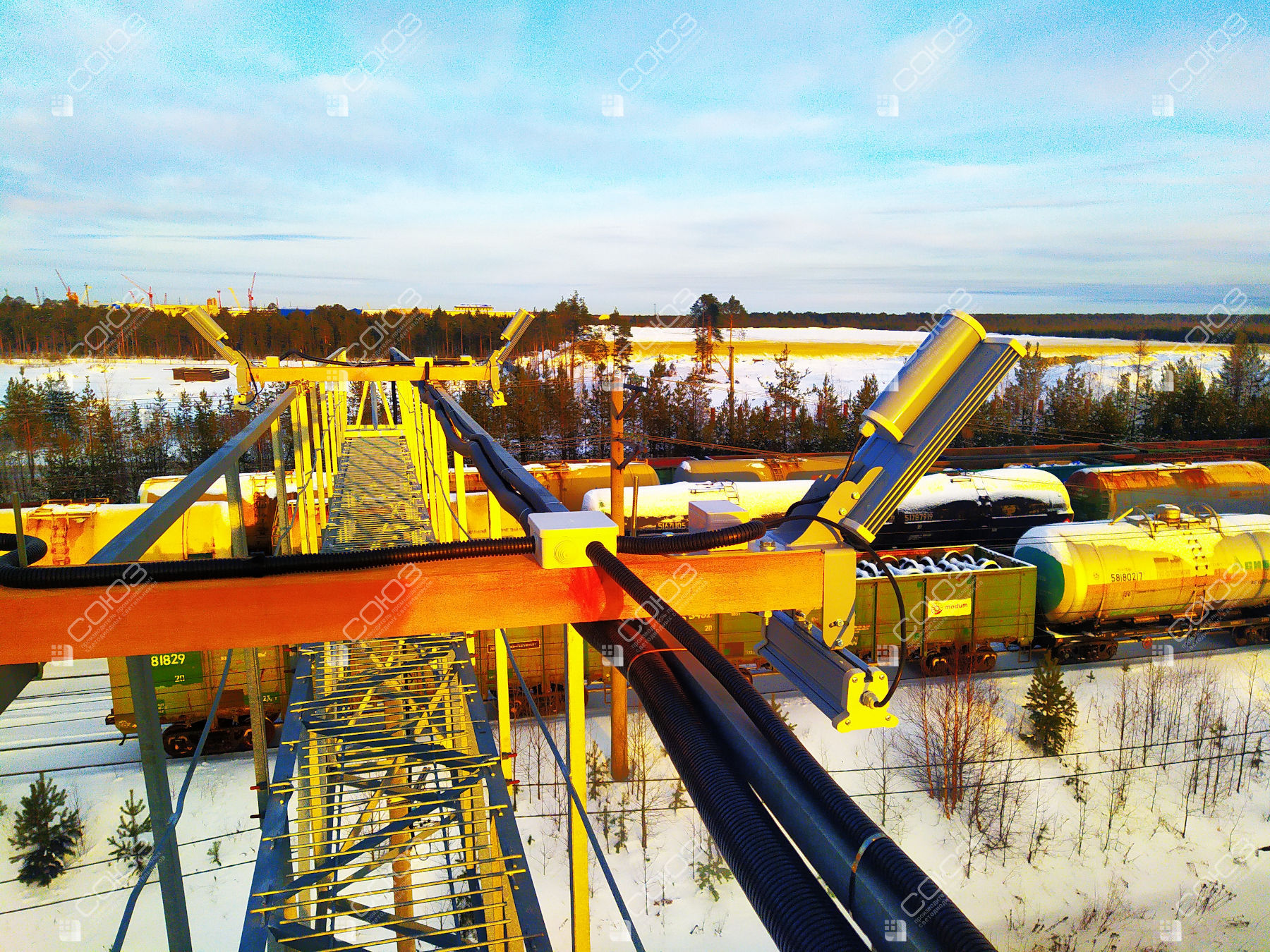

Комплекс закрепляется на деревянном брусе 150 × 75 мм. Клеммная коробка расположена на брусе; размеры и крепёж показаны на чертеже в карточке модели.
Защита IP67
Корпус защищает внутренние компоненты от пыли и влаги. При проектировании предусматривают доступ для осмотра крепления, проверки направления модулей и очистки экрана.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Как проверить свет на сортировочной станции
Для расчёта нужна схема путевого развития с высотой поперечин и расстояниями между ними. На ней отмечают междупутья, стрелочные зоны, маршруты персонала и места обслуживания составов. Важно учитывать вагоны: при занятом пути распределение теней отличается от свободной площадки.
Требования задают отдельно для рабочих зон, исходя из их назначения. Раздел «Нормы освещённости» поможет разобраться, какие параметры нужно согласовать в задании на расчёт. Полученную схему проверяют по освещённости, равномерности и направлению света относительно людей.
Оптика 18° и 25° описывает разные световые пучки модулей. Подробнее о форме распределения — на странице КСС светильников. Для моделирования используют IES-файлы конкретного исполнения: это позволяет оценить свет с учётом реальной высоты и наклона.
Материалы для выбора оборудования
Сравнить мощности и исполнения можно в разделе ригельных светильников СОЮЗ 26. Для проверки обозначения модели пригодится схема маркировки, а перед монтажом — технический паспорт. Условия обслуживания и обращения к производителю приведены в разделе «Гарантия».
При замене существующего освещения полезно приложить к плану фотографии креплений и сведения о старых приборах. Так можно заранее оценить возможность использования существующих точек монтажа и определить, какие данные ещё нужны проектировщику.
