Верхний модуль · 18°
74 Вт · 8 280 лмОсновная зона света вдоль междупутья.
Ригельный светильник СОЮЗ 26-90/3-67
90 ВТ 11200 ЛМ 18° и 25° (К)
23 100 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 26-90/3-67
Для заявки, спецификации или запроса счёта

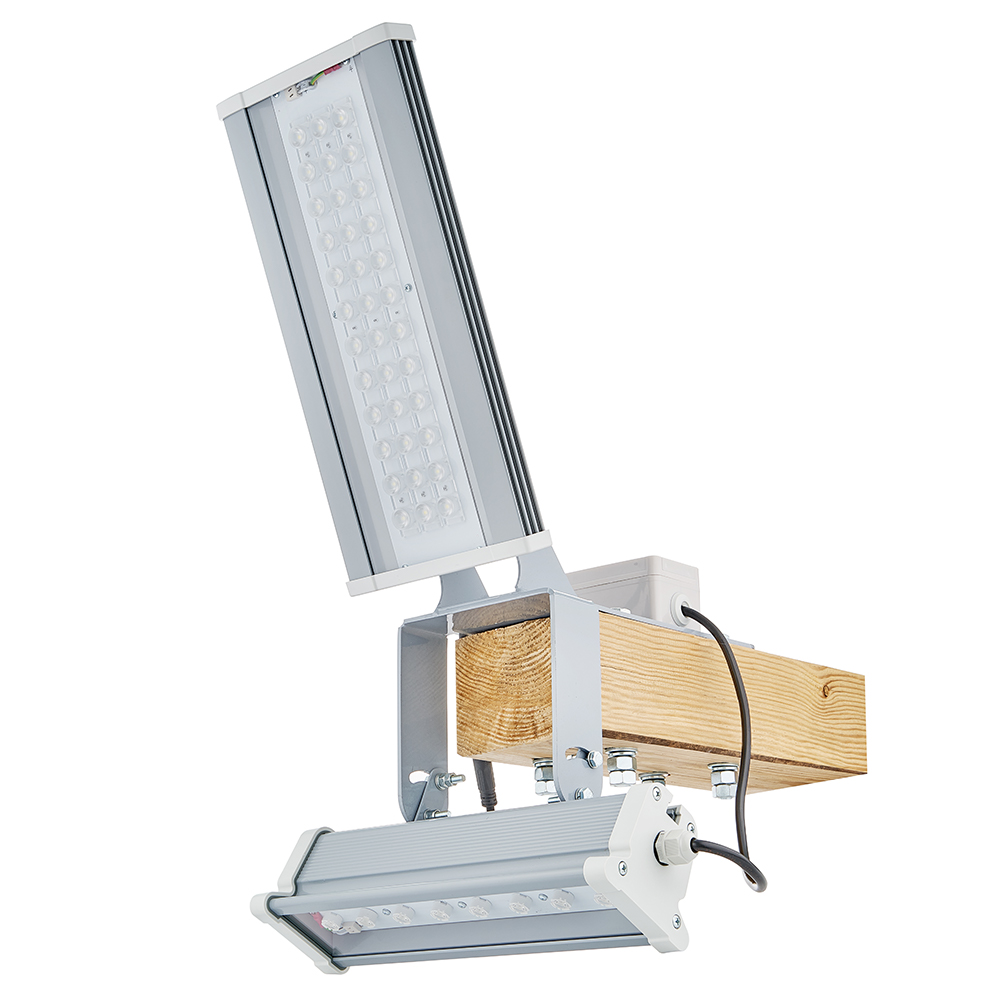

СОЮЗ 26-90/3-67 · ригельный
Два модуля для освещения
железнодорожных путей
СОЮЗ 26-90/3-67 — ригельный светодиодный светильник мощностью 90 Вт для освещения железнодорожных путей с жёстких поперечин. Два независимо регулируемых модуля направляют свет вдоль междупутья и под поперечину. Световой поток — 11 200 лм, оптика — 18° и 25°, степень защиты — IP67.
- 90 Вт
- общая мощность
- 11 200 лм
- общий световой поток
- 18° и 25°
- углы излучения модулей
- IP67
- защита корпуса
5000 К · Ra > 80 · Пульсации менее 1%Все характеристики →
Два модуля · две световые зоны
Вдоль междупутья
и под поперечиной
Основной модуль направляет узкий протяжённый пучок вдоль пути. Нижний освещает пространство под жёсткой поперечиной. Наклон каждого модуля регулируется независимо.
Нижний модуль · 25°
16 Вт · 2 920 лмЛокальная зона под поперечиной.
Схема показывает принцип работы. Оптика LedLink, КСС типа К. Для расчёта освещённости используйте фотометрические данные.
Скачать IES серии СОЮЗ 26 →Материалы и монтаж
Конструкция светильника
Корпус, электроника, крепление и подключение — в деталях.
01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 отводит тепло. Воздушный промежуток между отсеком драйвера и светодиодным модулем уменьшает взаимный нагрев.

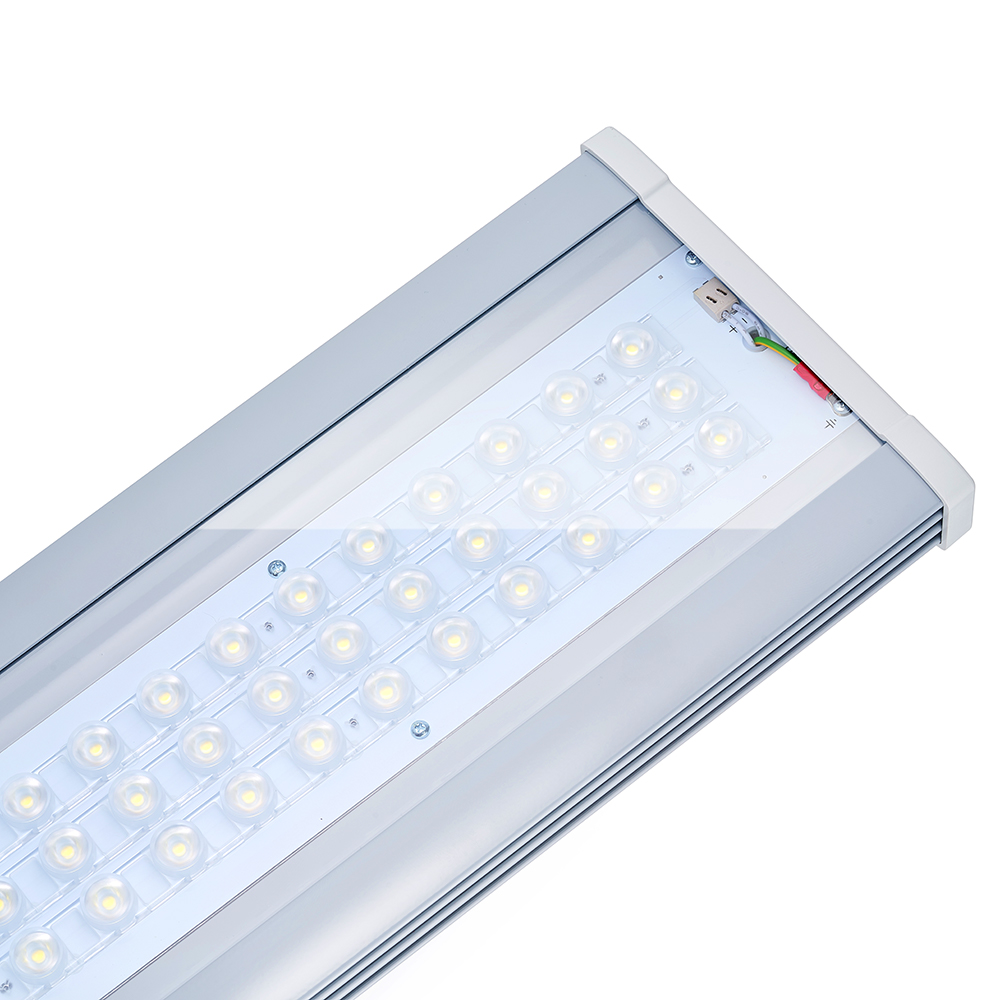

02 / СВЕТОДИОДНЫЙ МОДУЛЬСветодиоды CREE
Белый свет 5000 К, цветопередача Ra > 80. Коэффициент пульсаций светового потока — менее 1%.

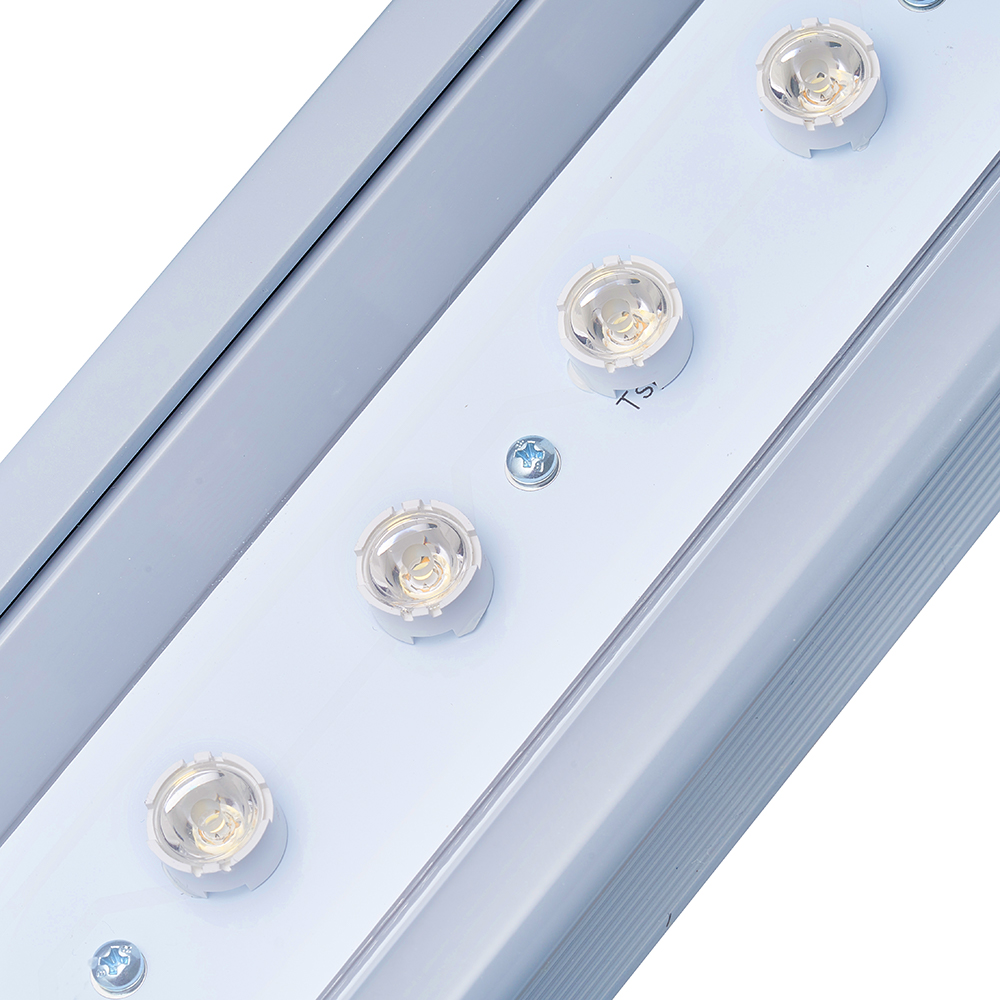

03 / ВТОРИЧНАЯ ОПТИКАЛинзы LedLink
Узконаправленная оптика 18° и 25° формирует концентрированную КСС типа К. Верхний модуль освещает междупутье, нижний — зону под поперечиной.
04 / ЭЛЕКТРОНИКАДвухкаскадный драйвер
Три вида защиты: напряжение до 600 В, импульсы до 10 кВ, до 50 мкс и отключение при перегреве. Рабочее питание — 165–275 В AC.
05 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный поликарбонат толщиной 2 мм защищает светодиоды и вторичную оптику от внешних воздействий.
06 / ЗАЩИТА ПОВЕРХНОСТИПолимерное покрытие
Антикоррозийное полимерное покрытие защищает алюминиевый корпус. Цвет корпуса — серый RAL 7001.
07 / ГЕРМЕТИЧНОСТЬТорцевые крышки
Крышки из термопластичного полимера закрывают торцы профиля. Степень защиты светильника — IP67.
08 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Модель и серийный номер нанесены лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.

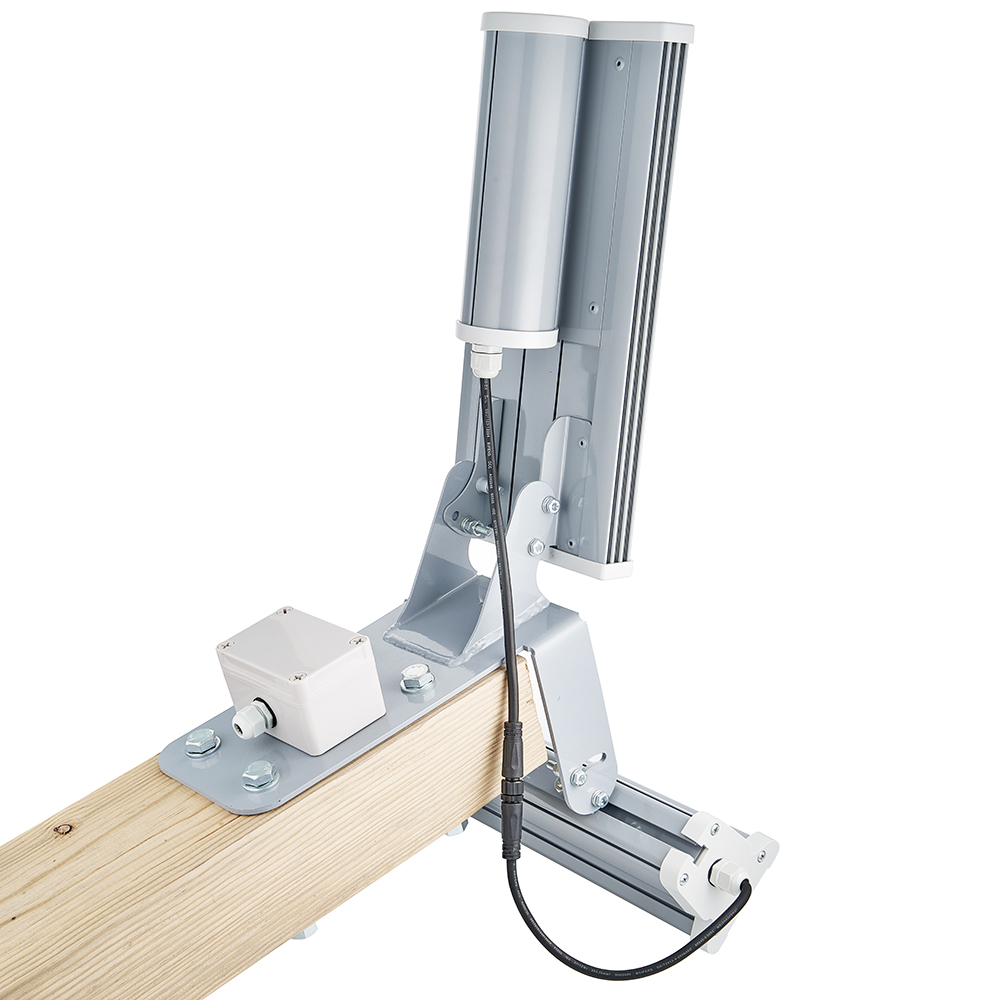

09 / МОНТАЖРигельное крепление
Кронштейн закрепляется на деревянном брусе 150 × 75 мм. Угол наклона верхнего и нижнего модулей регулируется независимо.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 11 200 лм |
|---|---|
| Угол излучения | 18° и 25° |
| Тип кривой силы света | К |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичные линзы | LedLink |
| Коэффициент пульсаций | Менее 1% |
Электрические
| Потребляемая мощность | 90 Вт |
|---|---|
| Защита от перегрева | Да |
| Защита от повышенного напряжения до 600 В | Да |
| Защита от импульсных помех до 10 кВ, до 50 мкс (ГОСТ Р 51317.4.5-99) | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Эмиссия гармонических составляющих по ГОСТ 30804.3.2-2013 | Соответствует |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Механическое исполнение | М1 |
| Тип монтажа | Ригельный: на деревянный брус |
| Цвет корпуса | RAL 7001 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 7,5 кг |
|---|---|
| Масса с упаковкой | 8,0 кг |
| Размеры без упаковки, Д × Ш × В | 447 × 311 × 615 мм |
| Размеры упаковки, Д × Ш × В | 875 × 172 × 130 мм |
| Объём в упаковке | 0,020 м³ |
Световой поток указан с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель может вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики.
Для проекта и монтажа

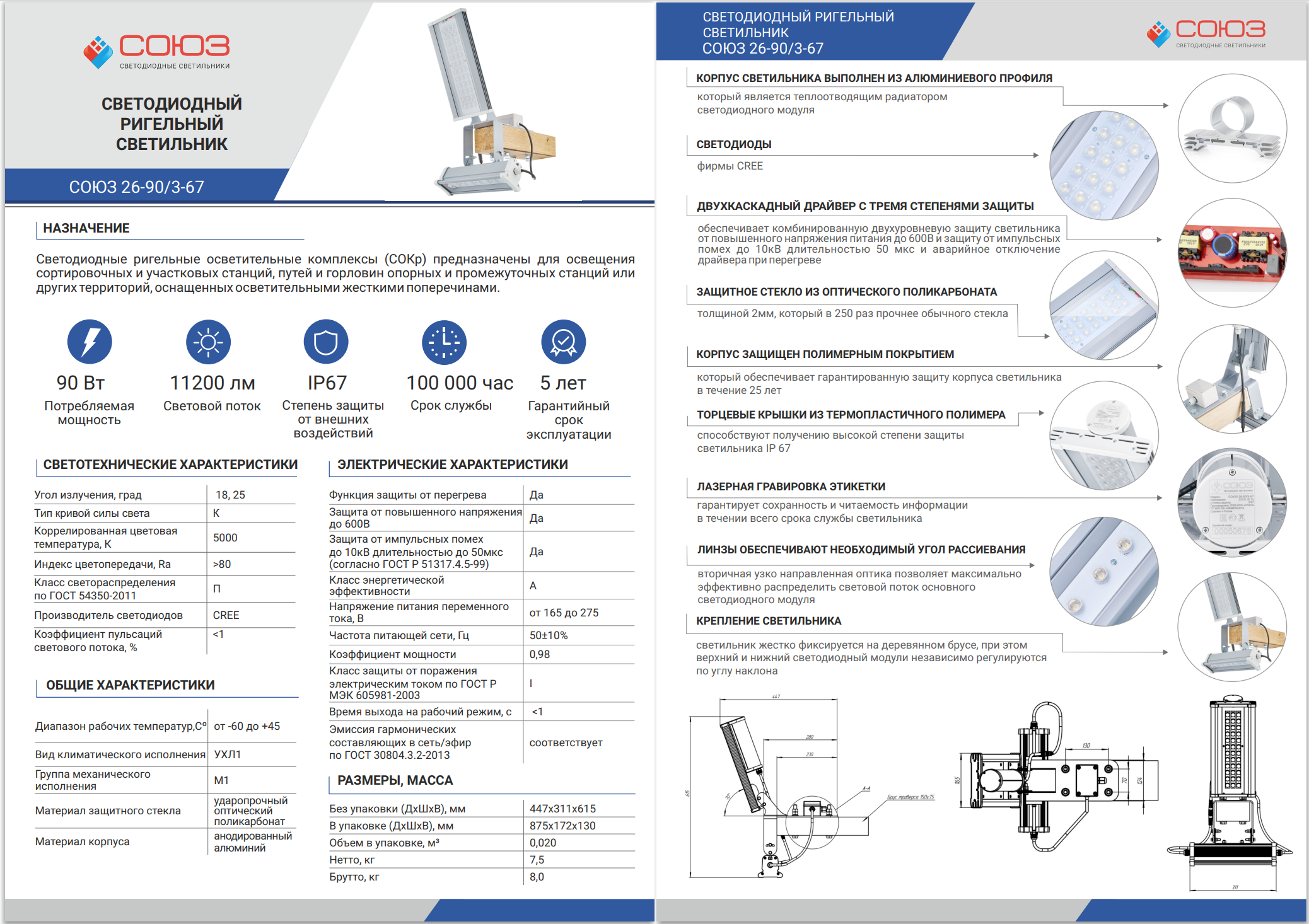

Чертёж и документы
Чертёж открывается в полном размере.
В PDF он вынесен на отдельный лист A2.
Открыть оригинал чертежа →
Подключение через клеммную коробку
Модули соединяются разъёмом с фиксирующей гайкой. Питающий кабель подключается в клеммной коробке, закреплённой на брусе. Светильник относится к классу I и подключается с защитным заземлением. Последовательность установки показана в инструкции.
Перед заказом
Вопросы и ответы
Зачем нужны два модуля?
Верхний модуль 74 Вт с оптикой 18° освещает междупутье. Нижний модуль 16 Вт с оптикой 25° направляет свет под поперечину. Вместе они дают 90 Вт и 11 200 лм.
Как регулируется направление света?
Светильник закрепляют на деревянном брусе 150 × 75 мм. Наклон верхнего и нижнего модулей настраивается независимо, после чего крепёж фиксируется. Размеры и порядок установки приведены в чертеже и инструкции.
Подойдёт ли для замены СОКр 5-100?
СОЮЗ 26-90/3-67 применяется как аналог СОКр 5-100. Для конкретного объекта проверяют крепление, геометрию путей и требуемую освещённость. Поможем подобрать направление модулей и подготовить расчёт.
Можно ли использовать светильник на улице зимой?
Да. Степень защиты — IP67, климатическое исполнение — УХЛ1. Рабочая температура — от −60 до +45 °C.
Помощь инженера
Рассчитаем освещение вашего объекта
Пришлите схему путей, высоту и шаг поперечин, ширину междупутий и требования к освещённости. Подберём количество светильников и направление двух модулей.
