Освещение путей аналогами СОКР 5-100 в Москве
Железнодорожные пути в Москве. Для замены СОКР 5-100 применены ригельные светильники СОЮЗ 26-90/3-67 с двумя независимо регулируемыми модулями.
Проект реализован на светильниках:
Решение на объекте
Замена СОКР 5-100 на железнодорожных путях

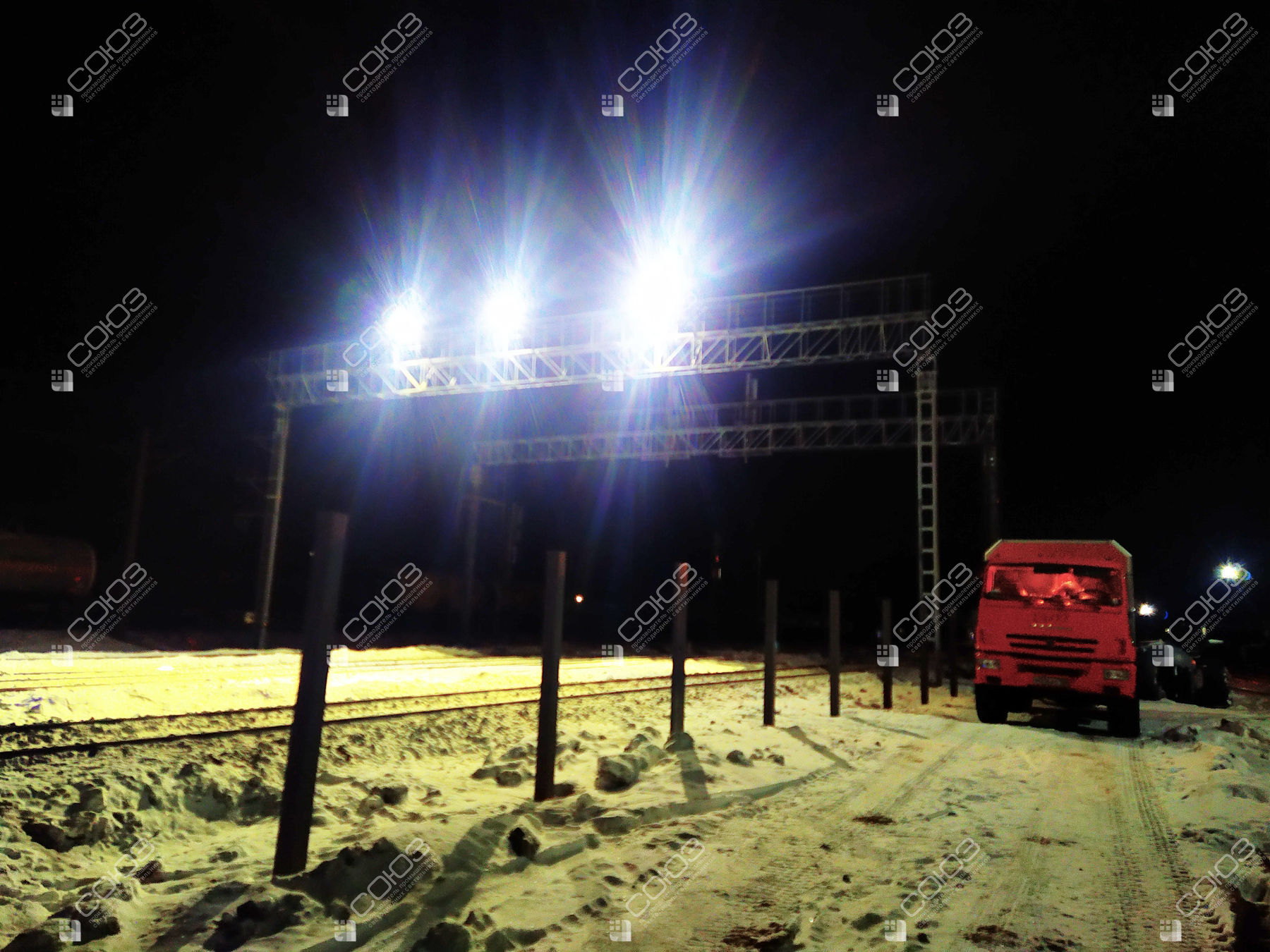

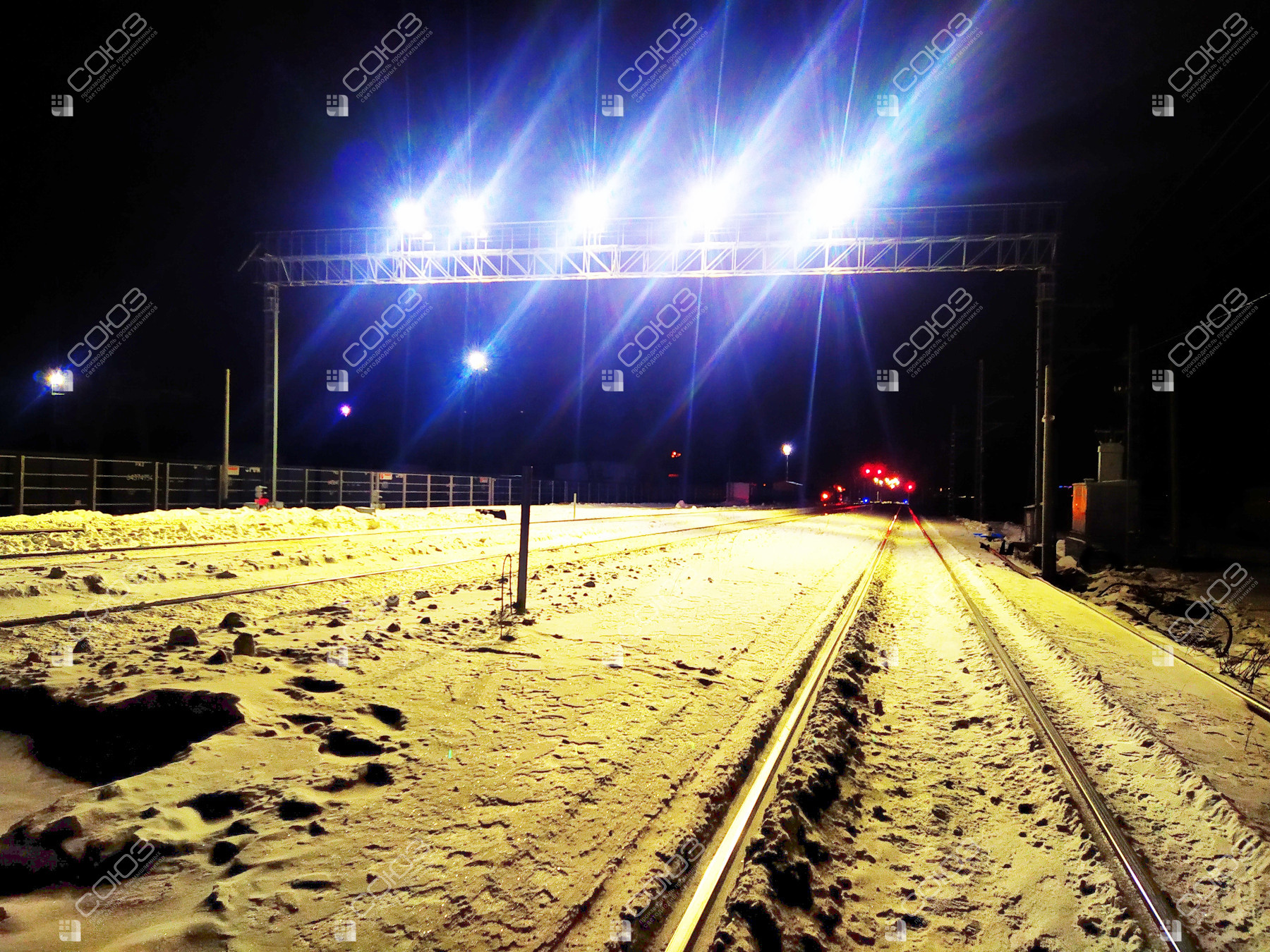

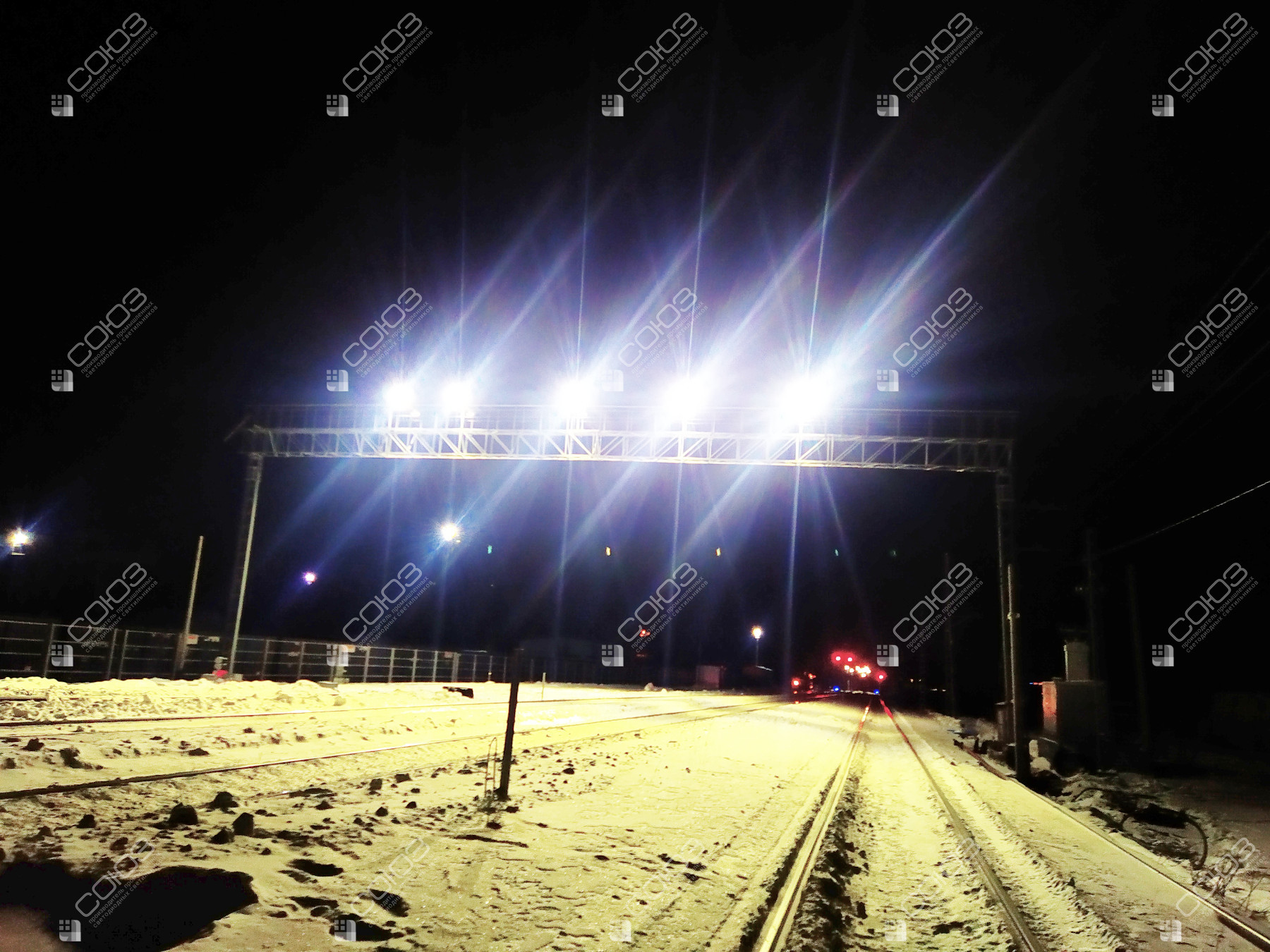

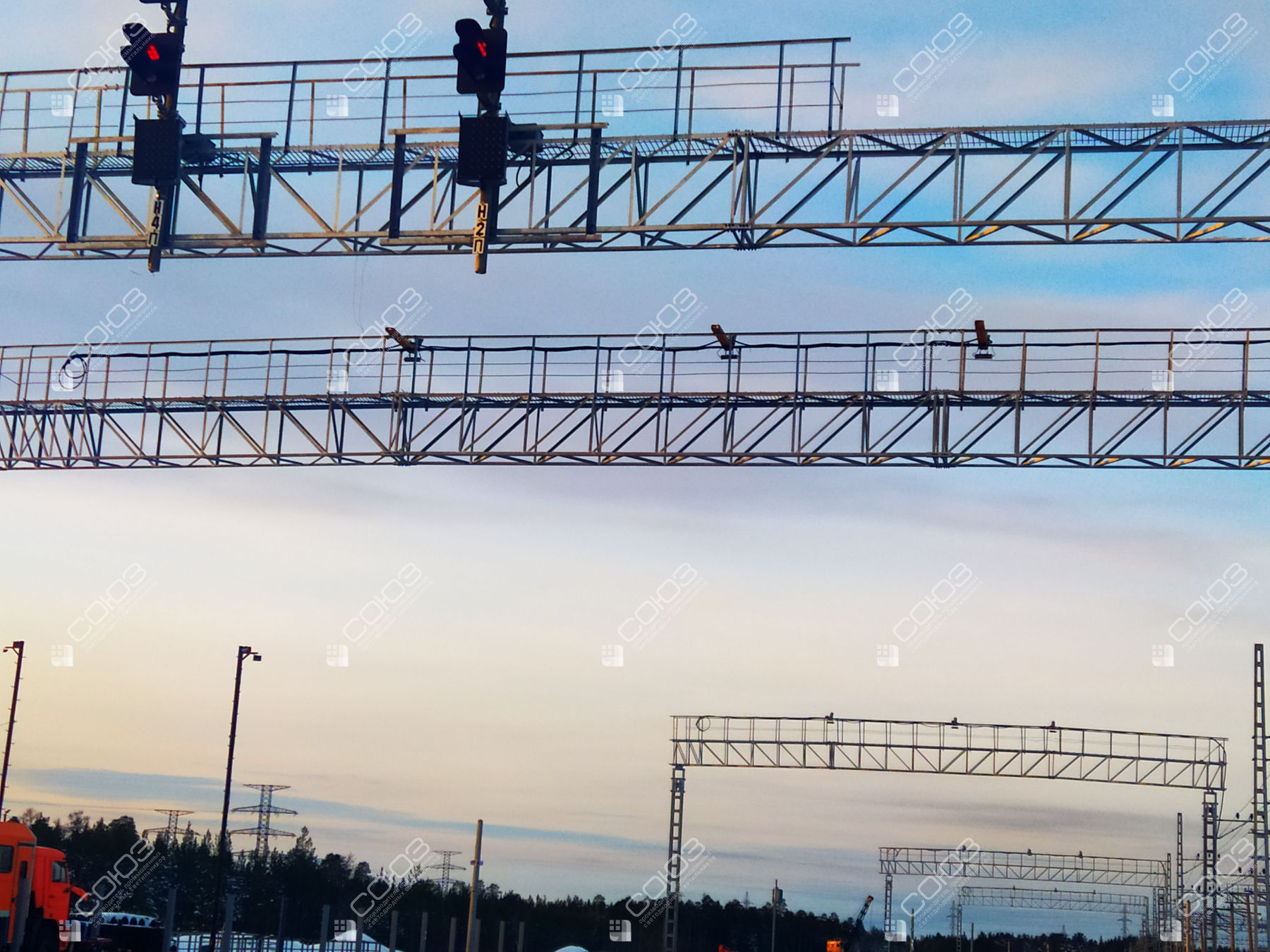

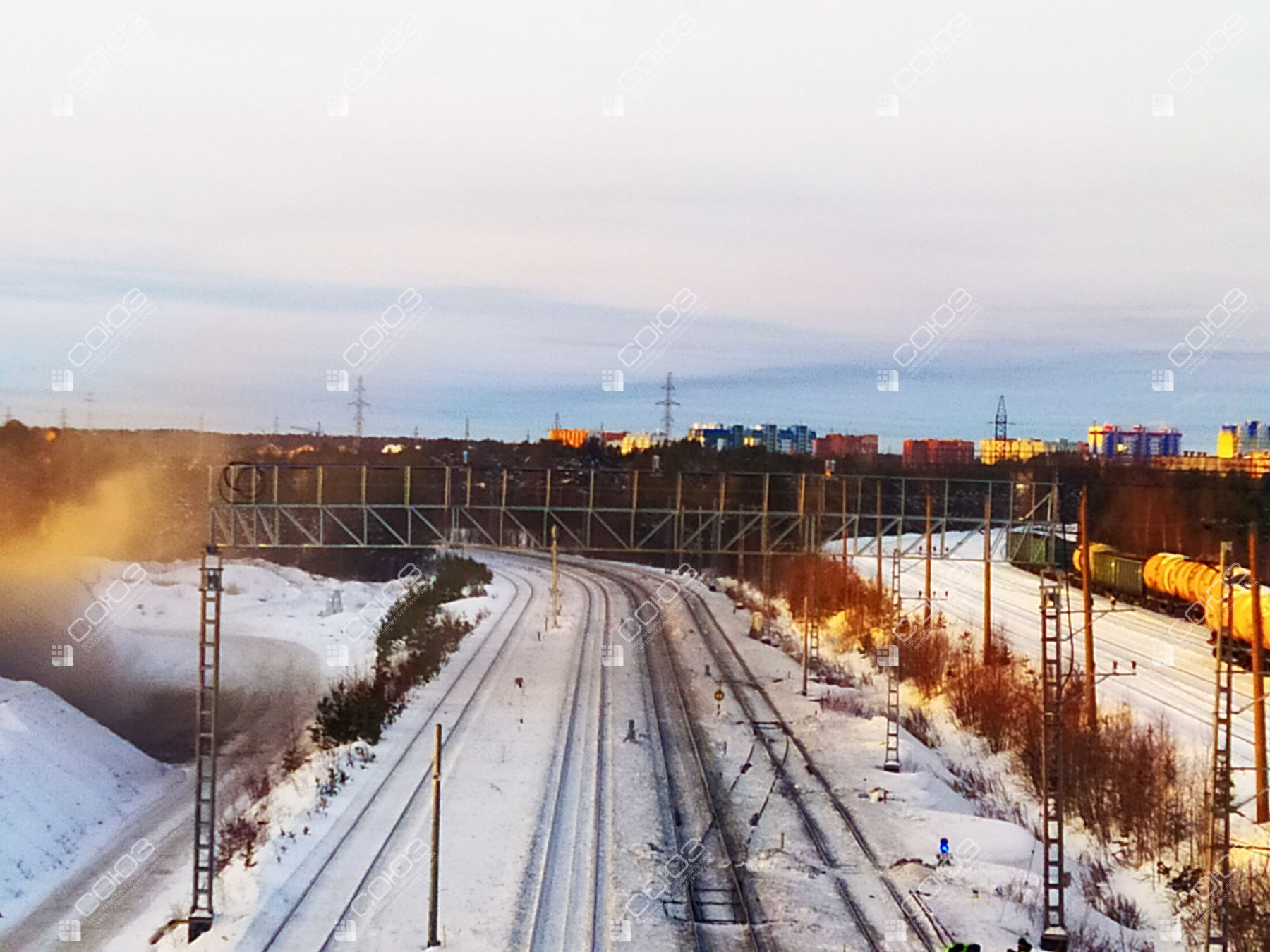

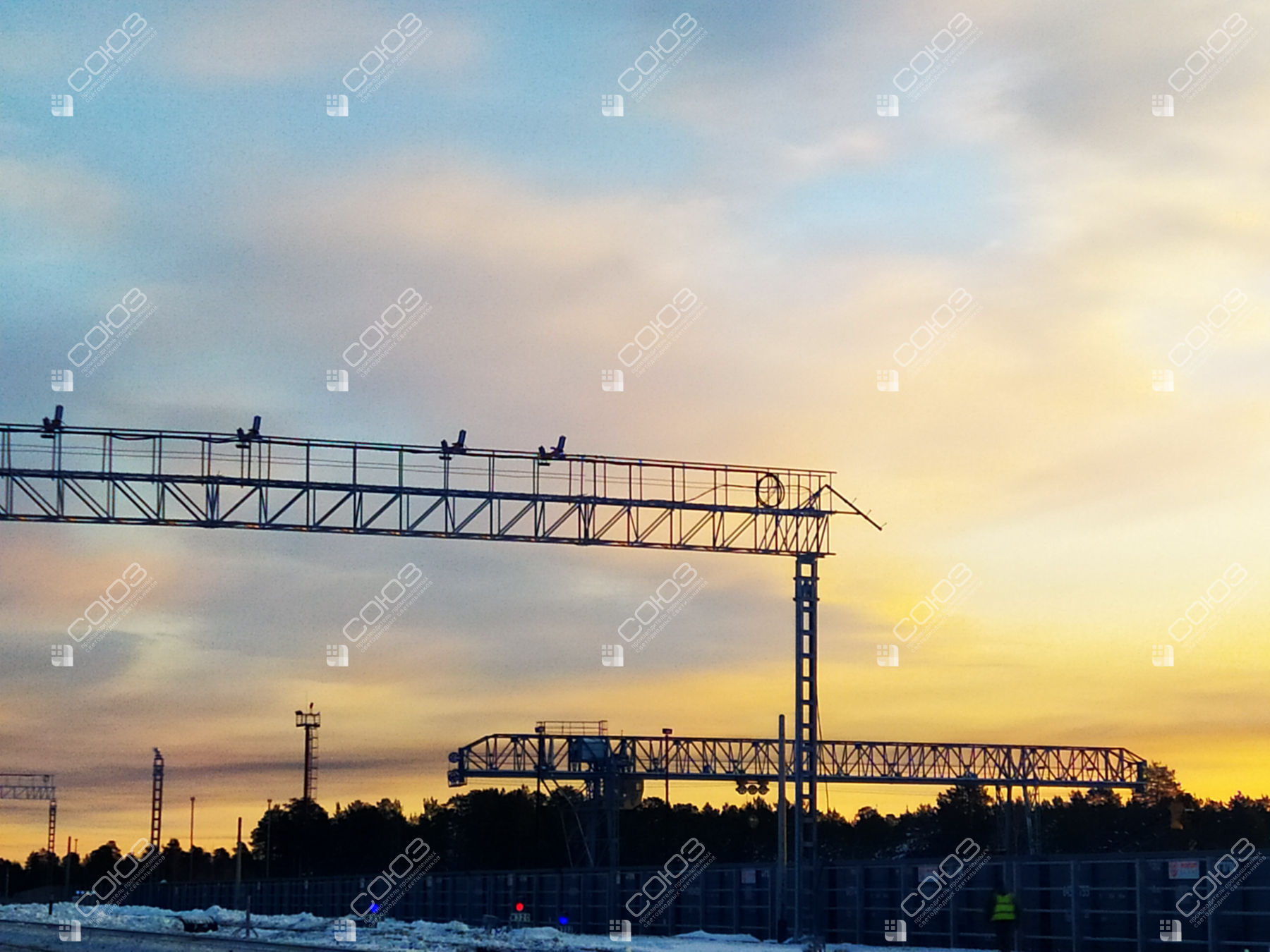

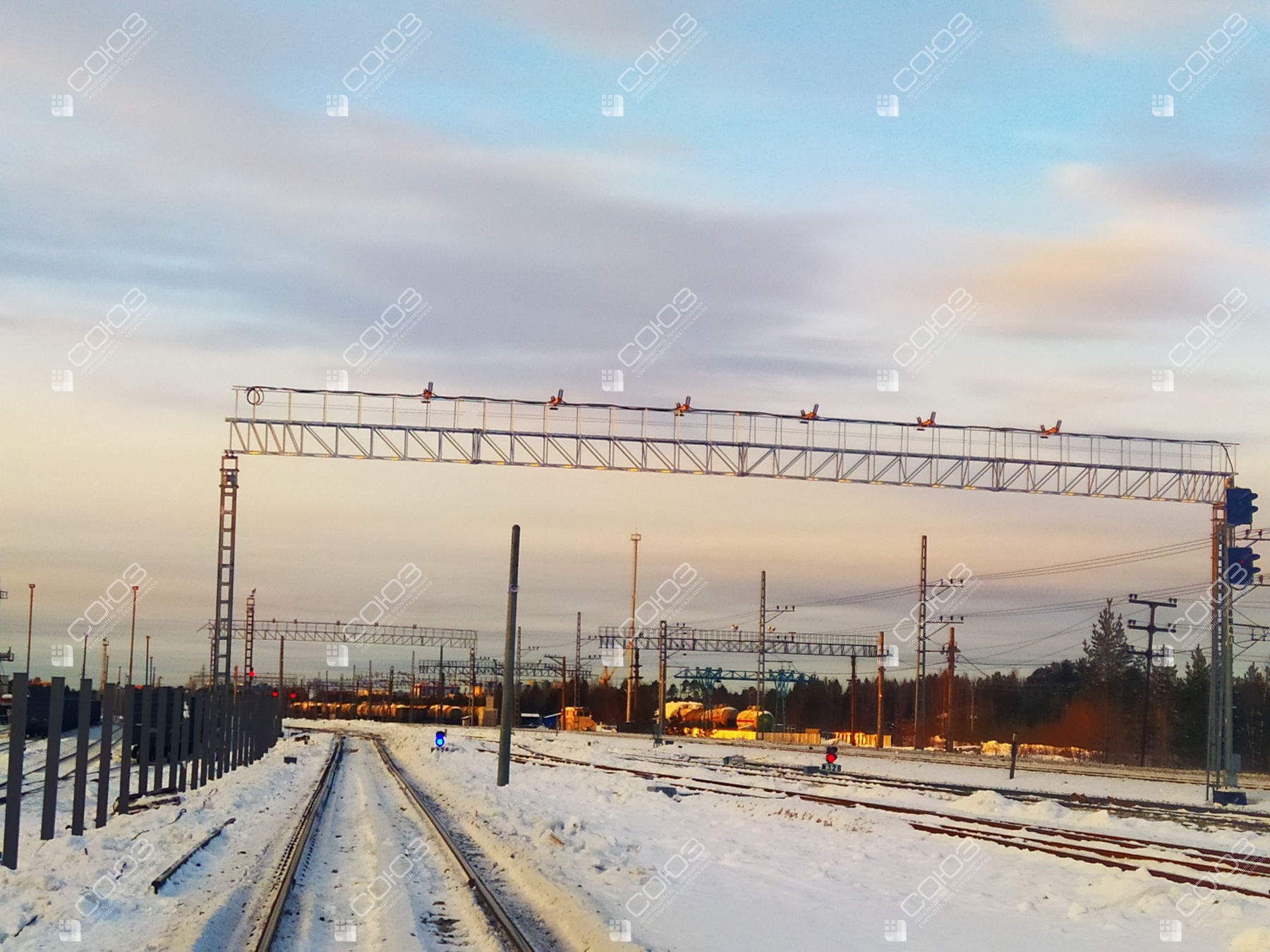

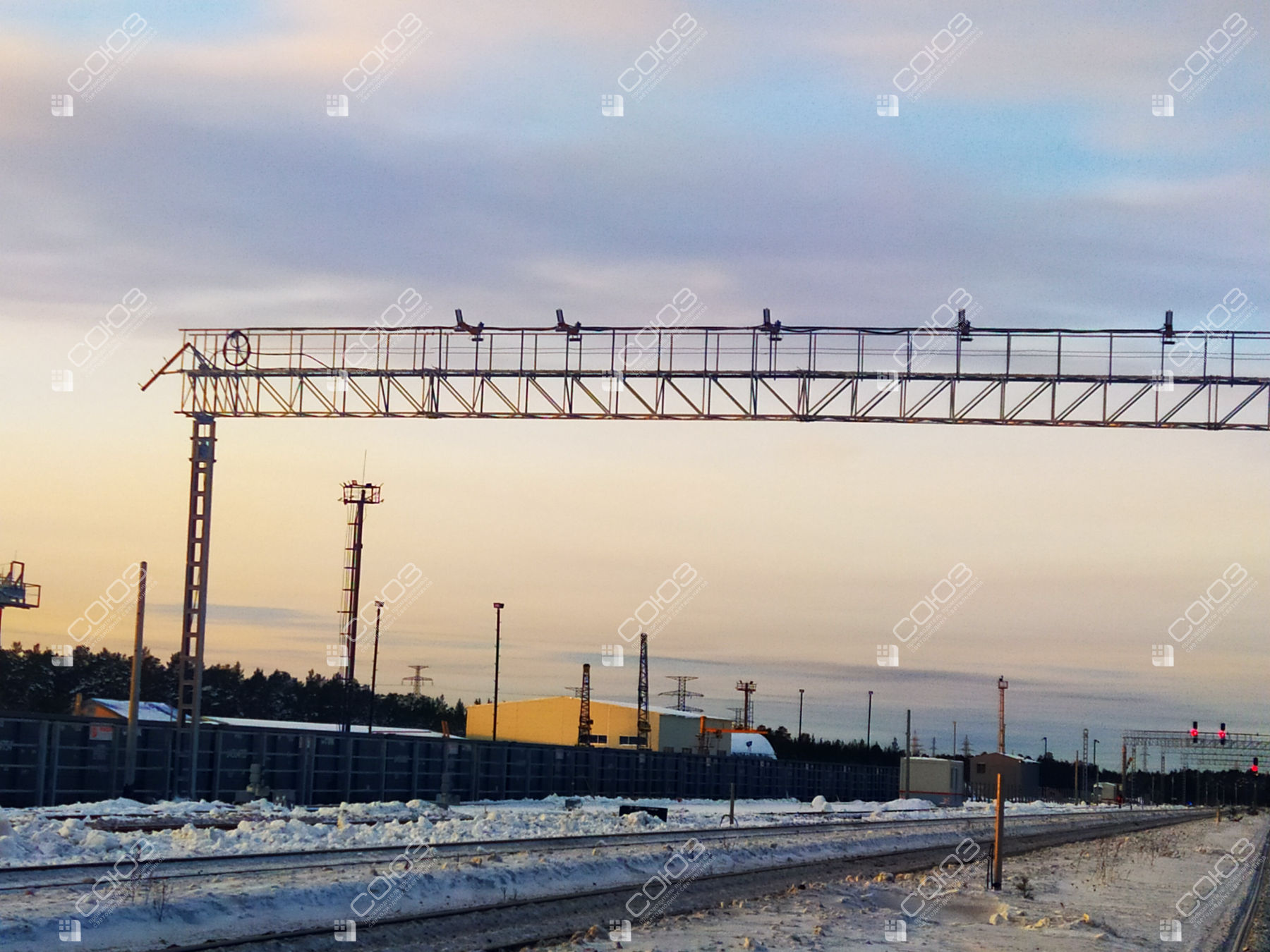

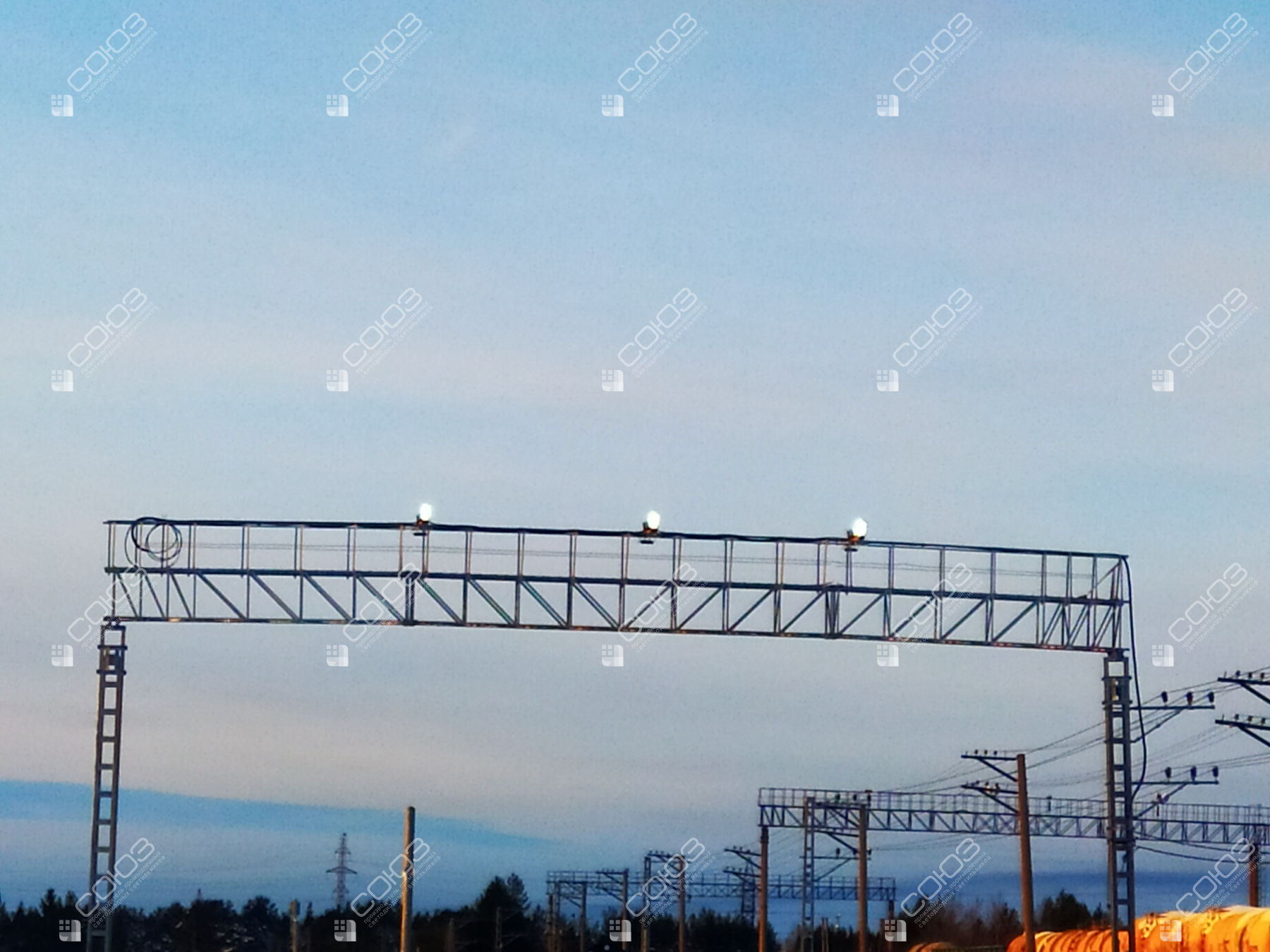

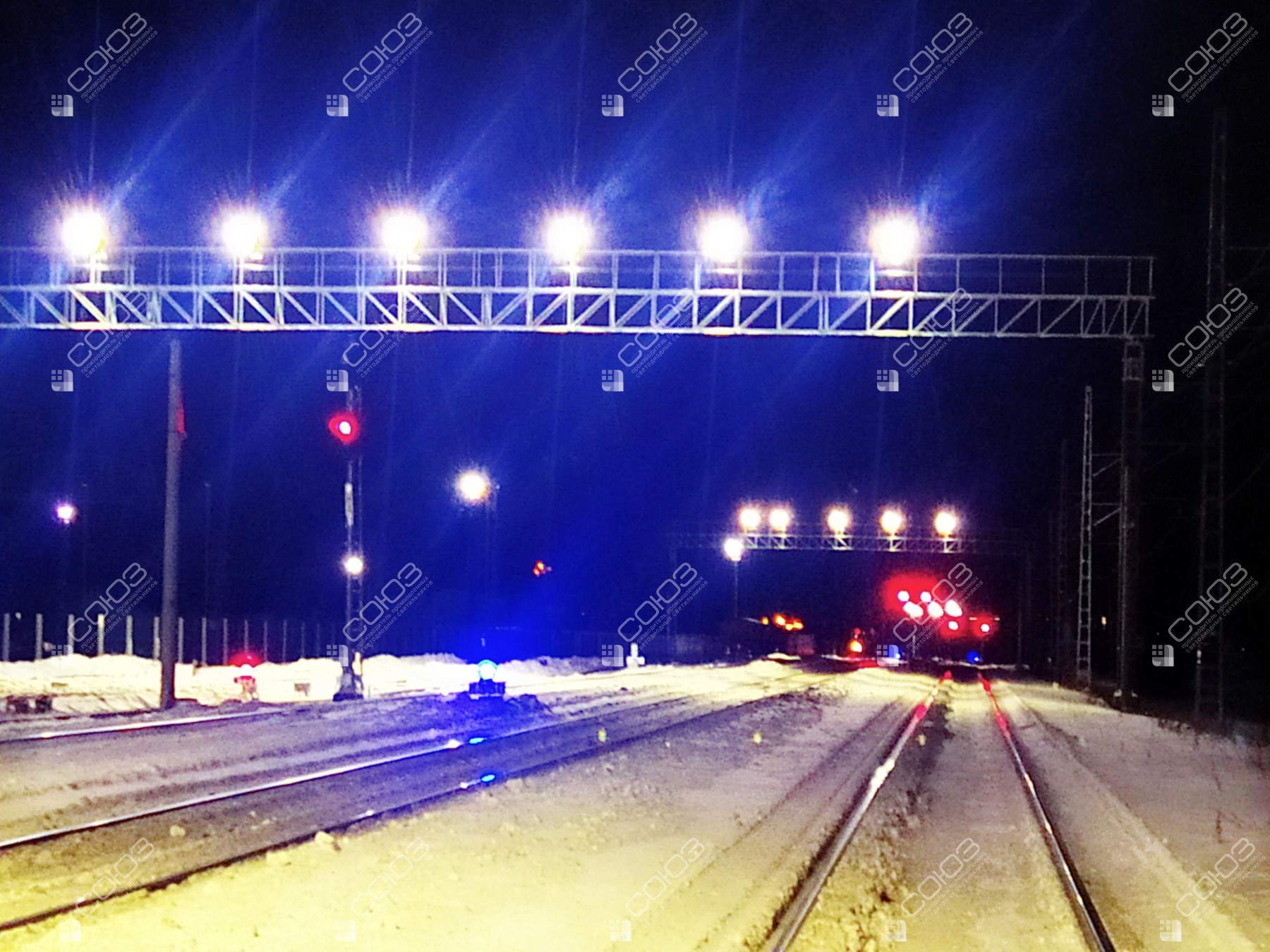

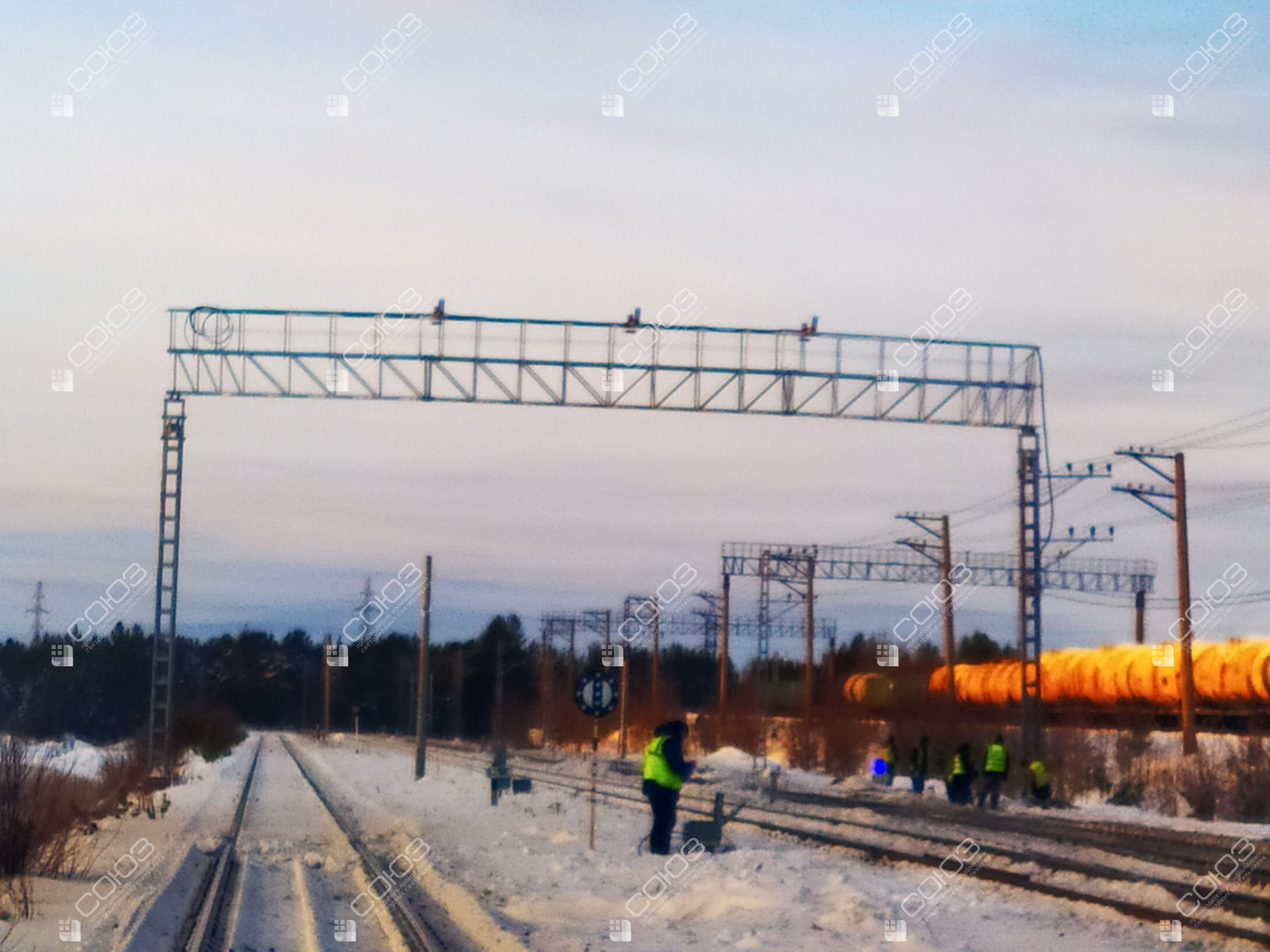

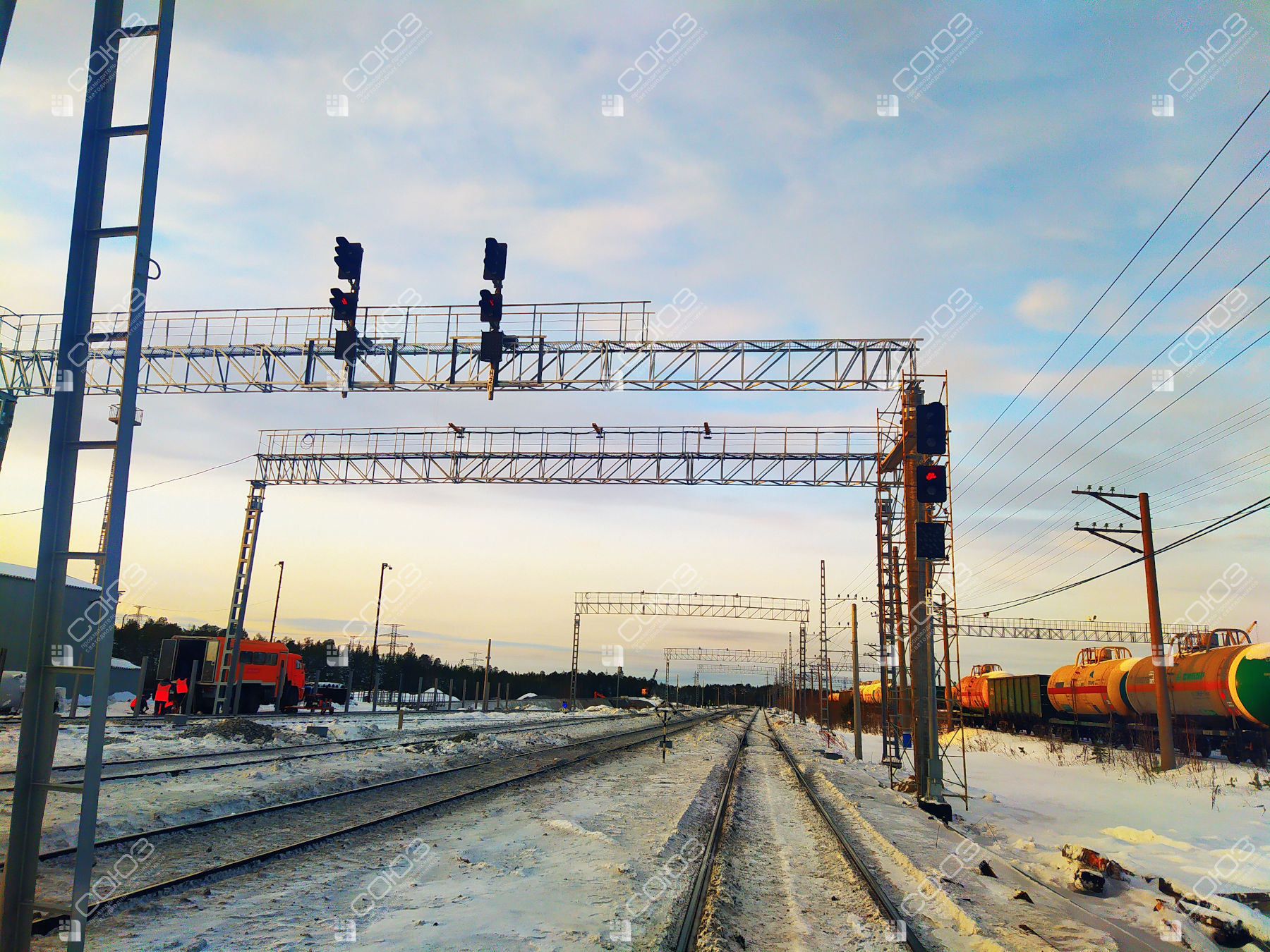

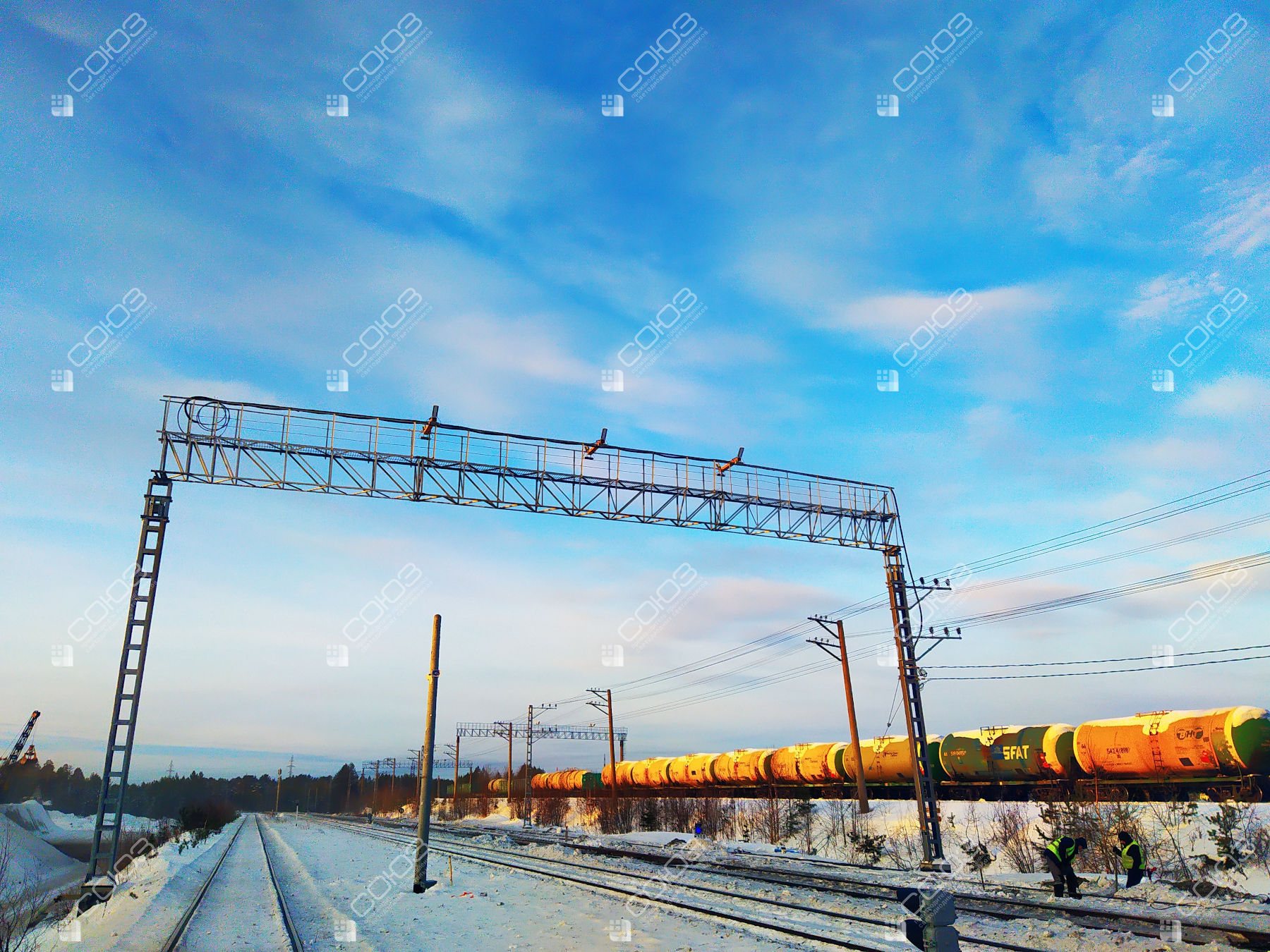

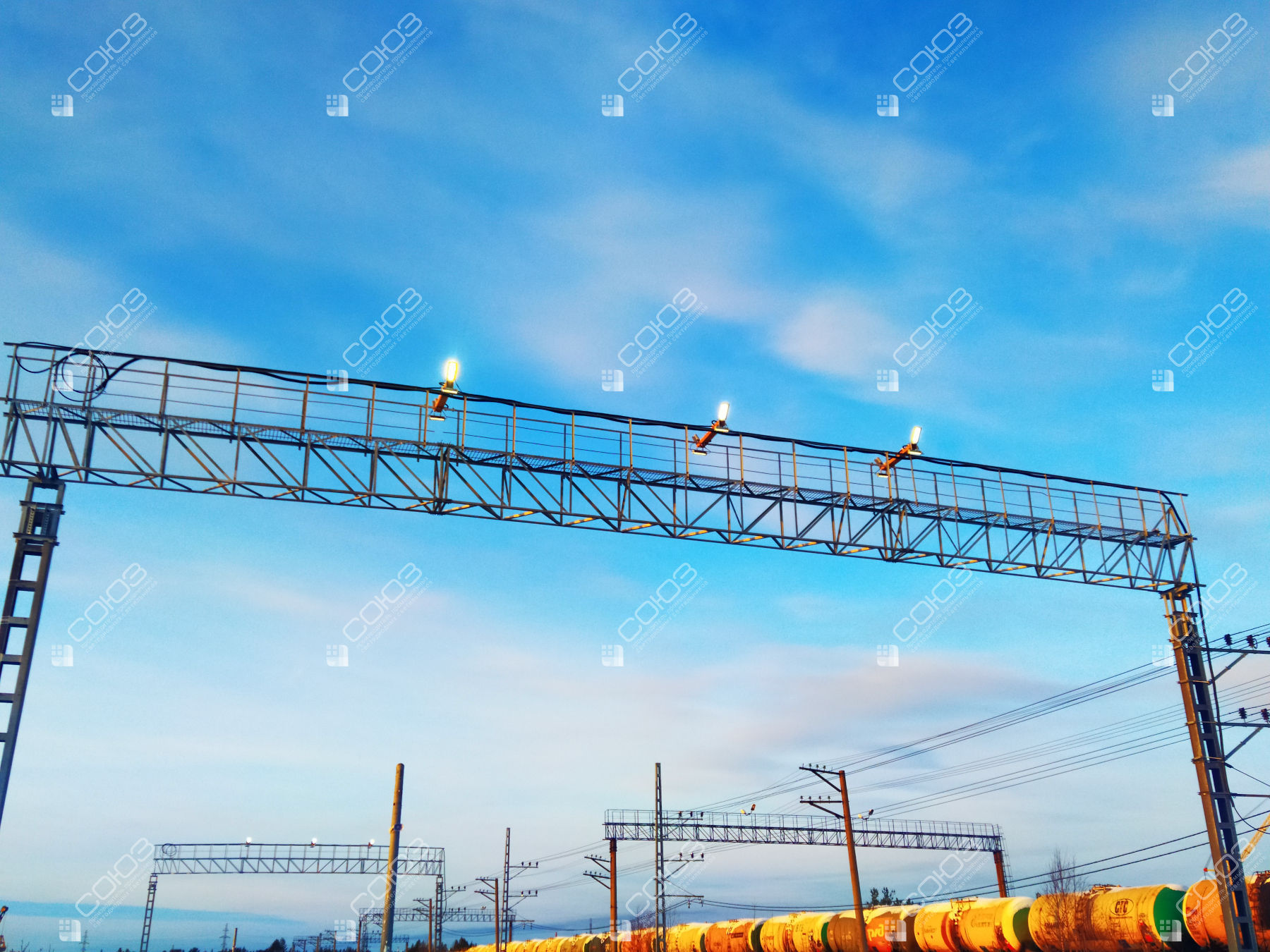

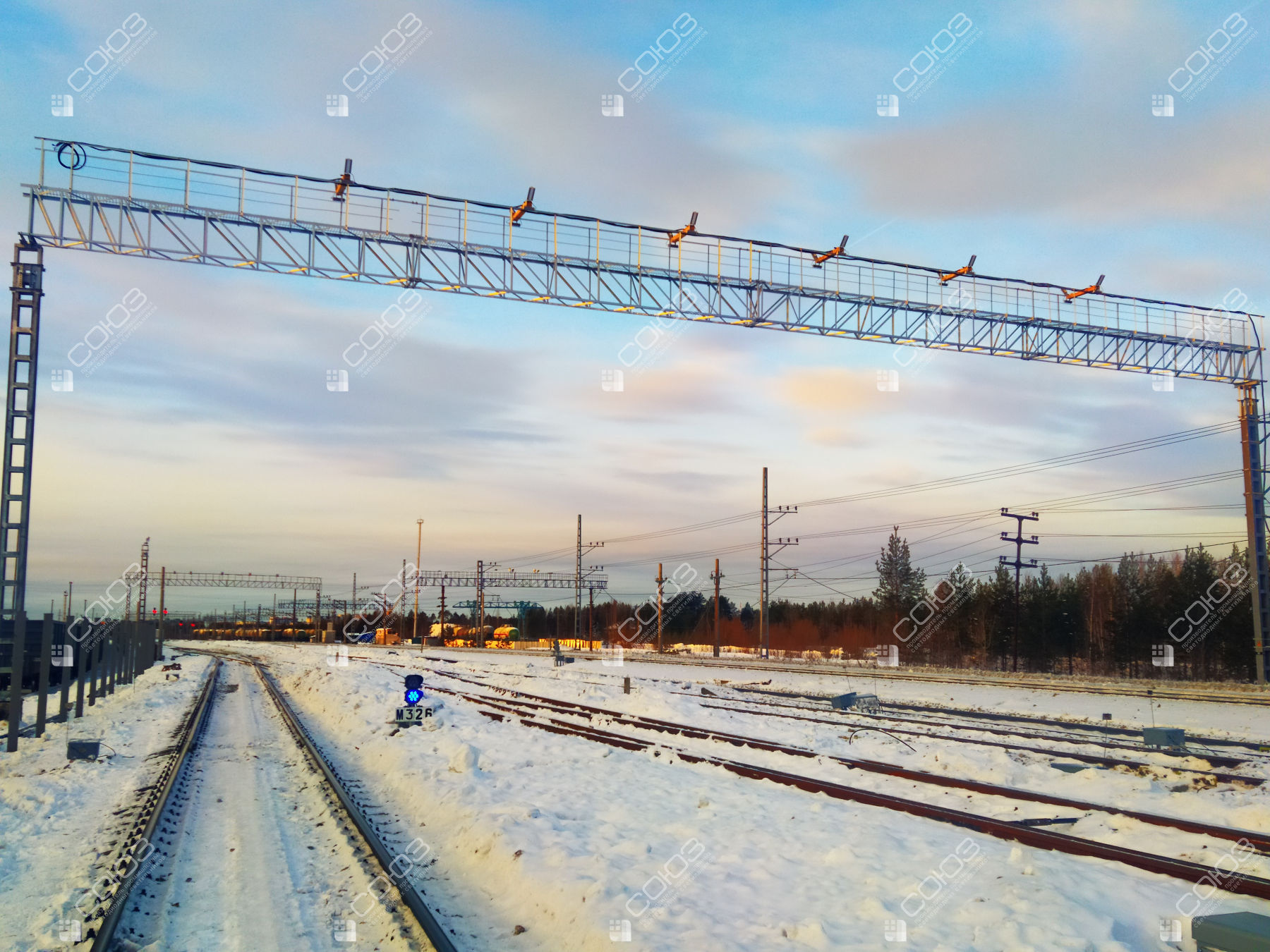

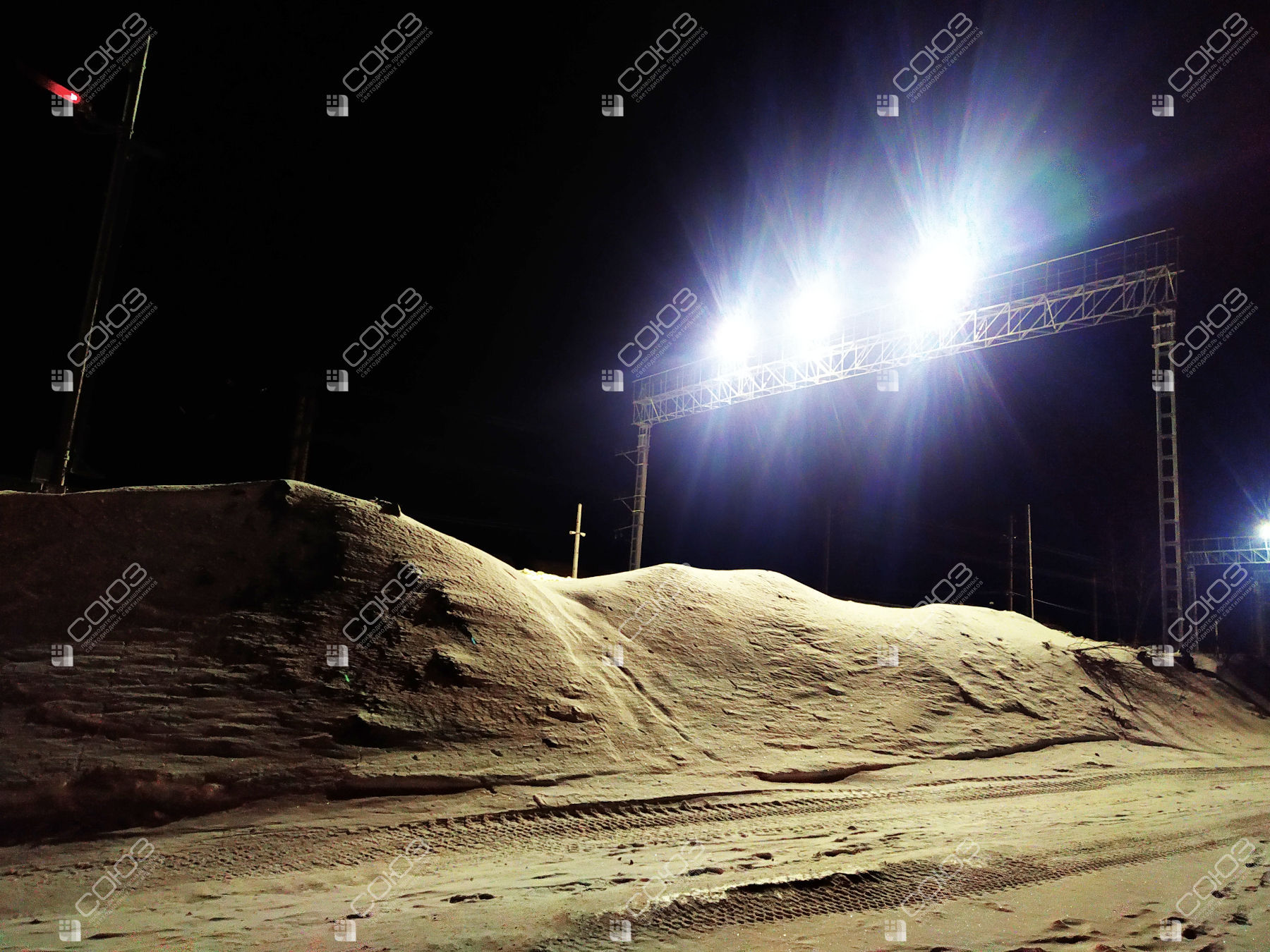

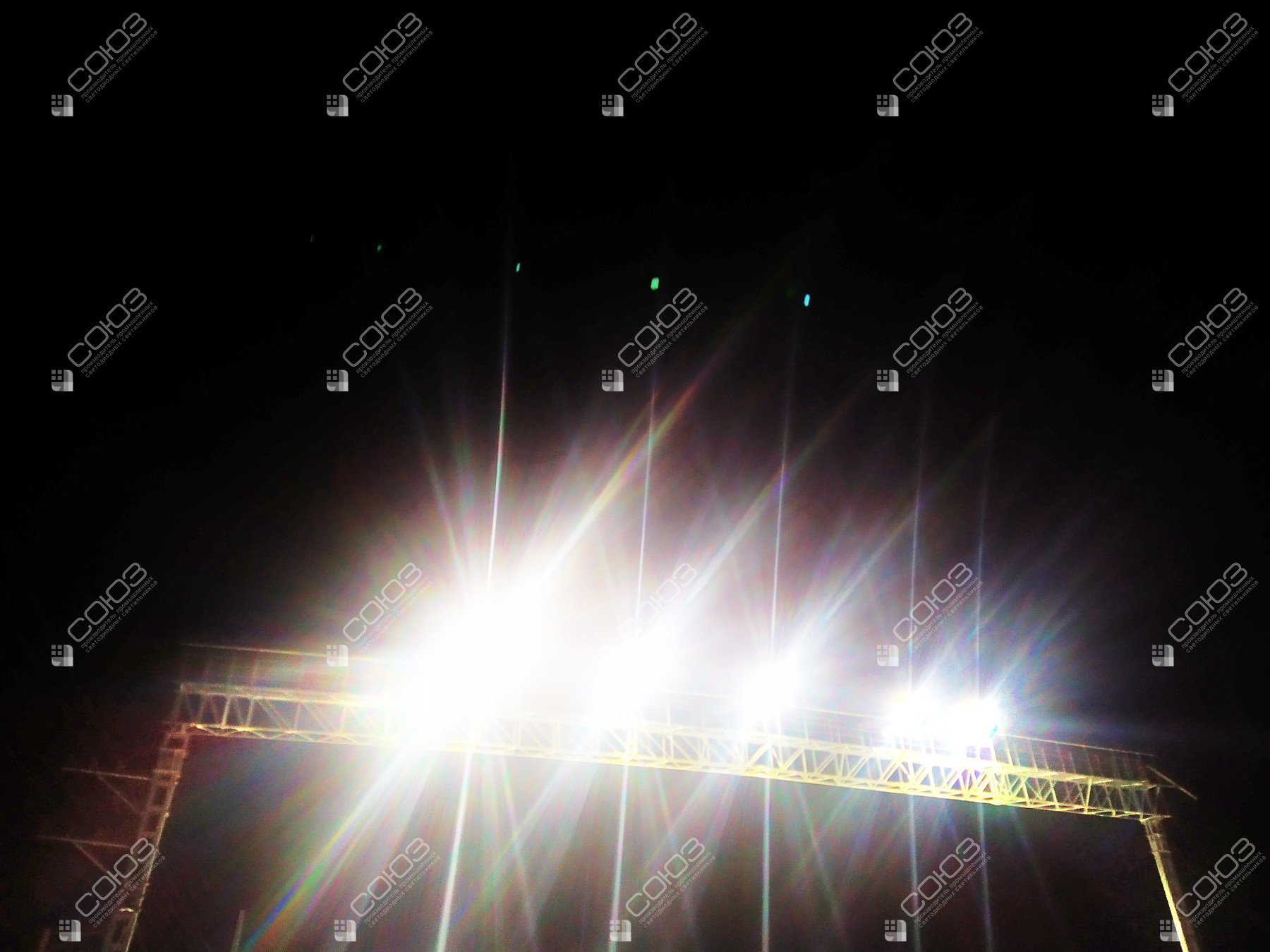

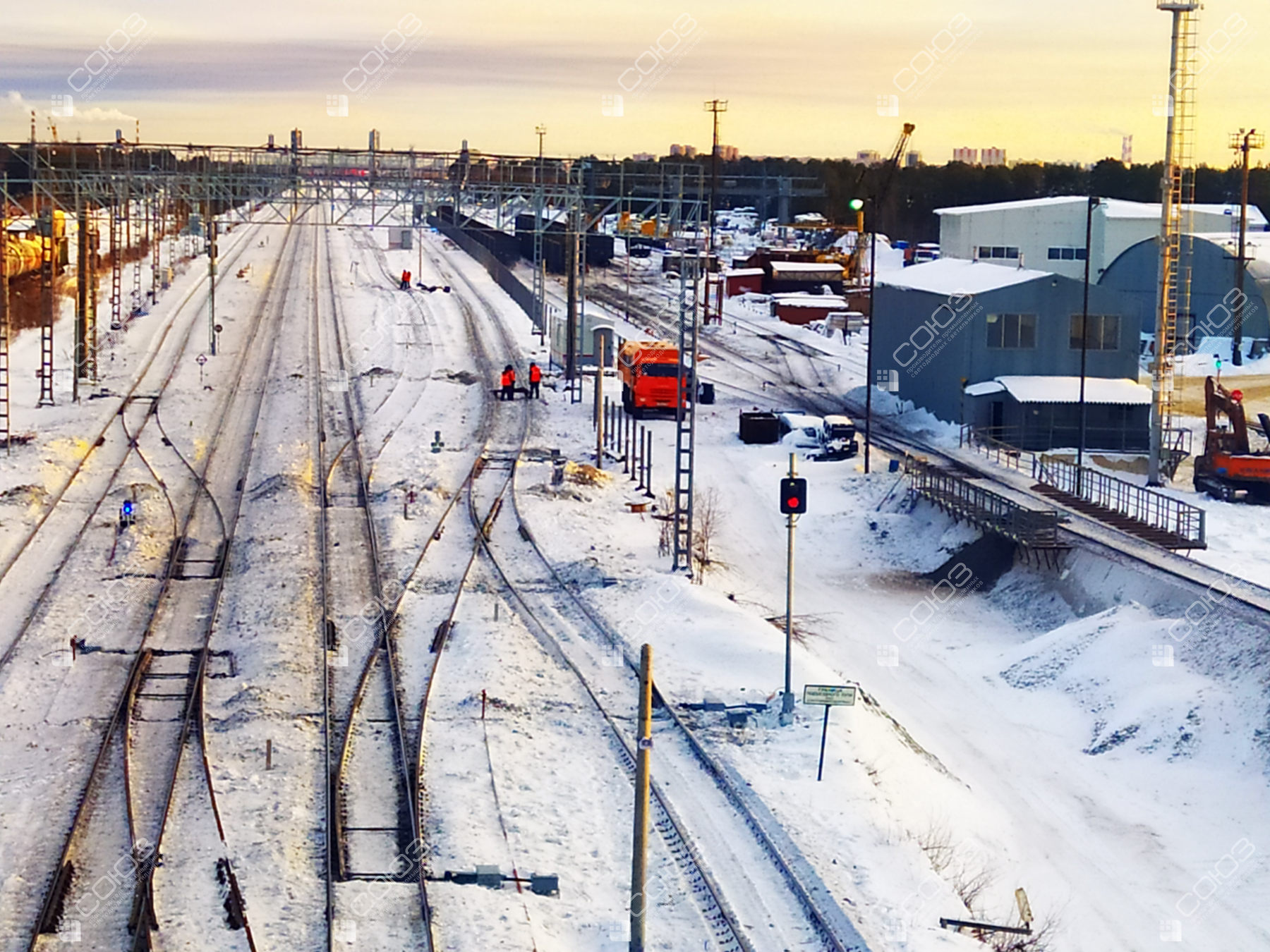

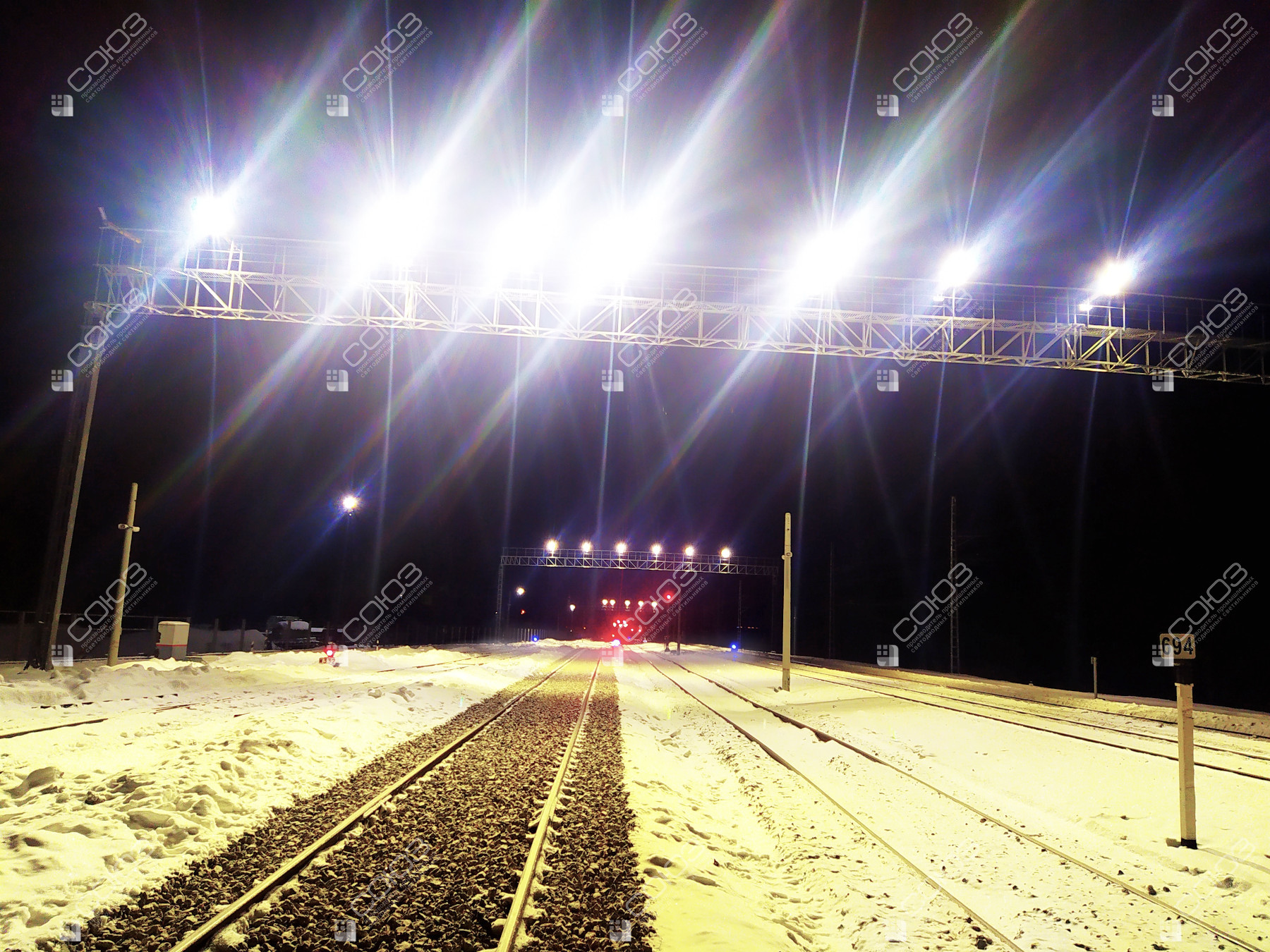

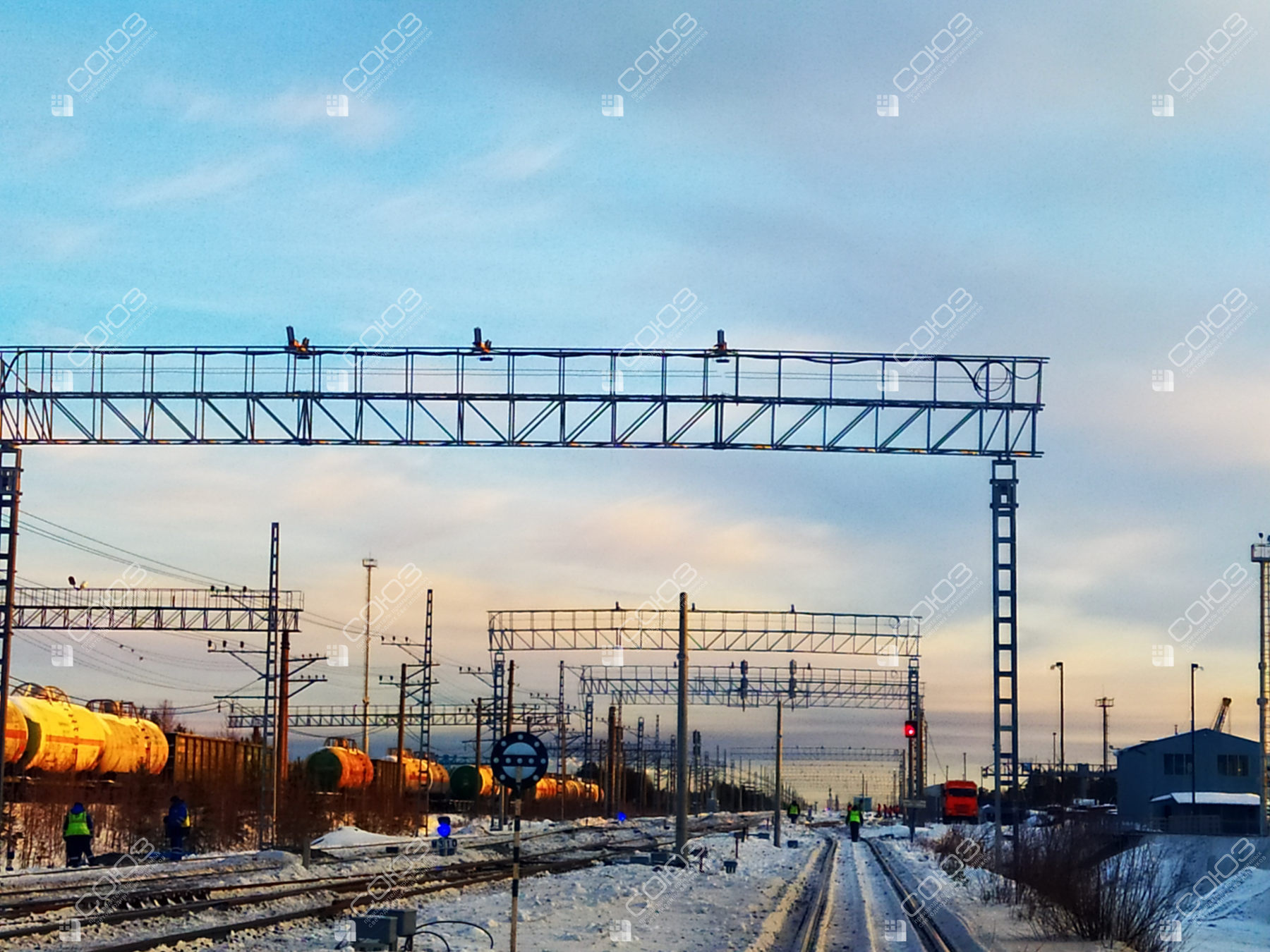

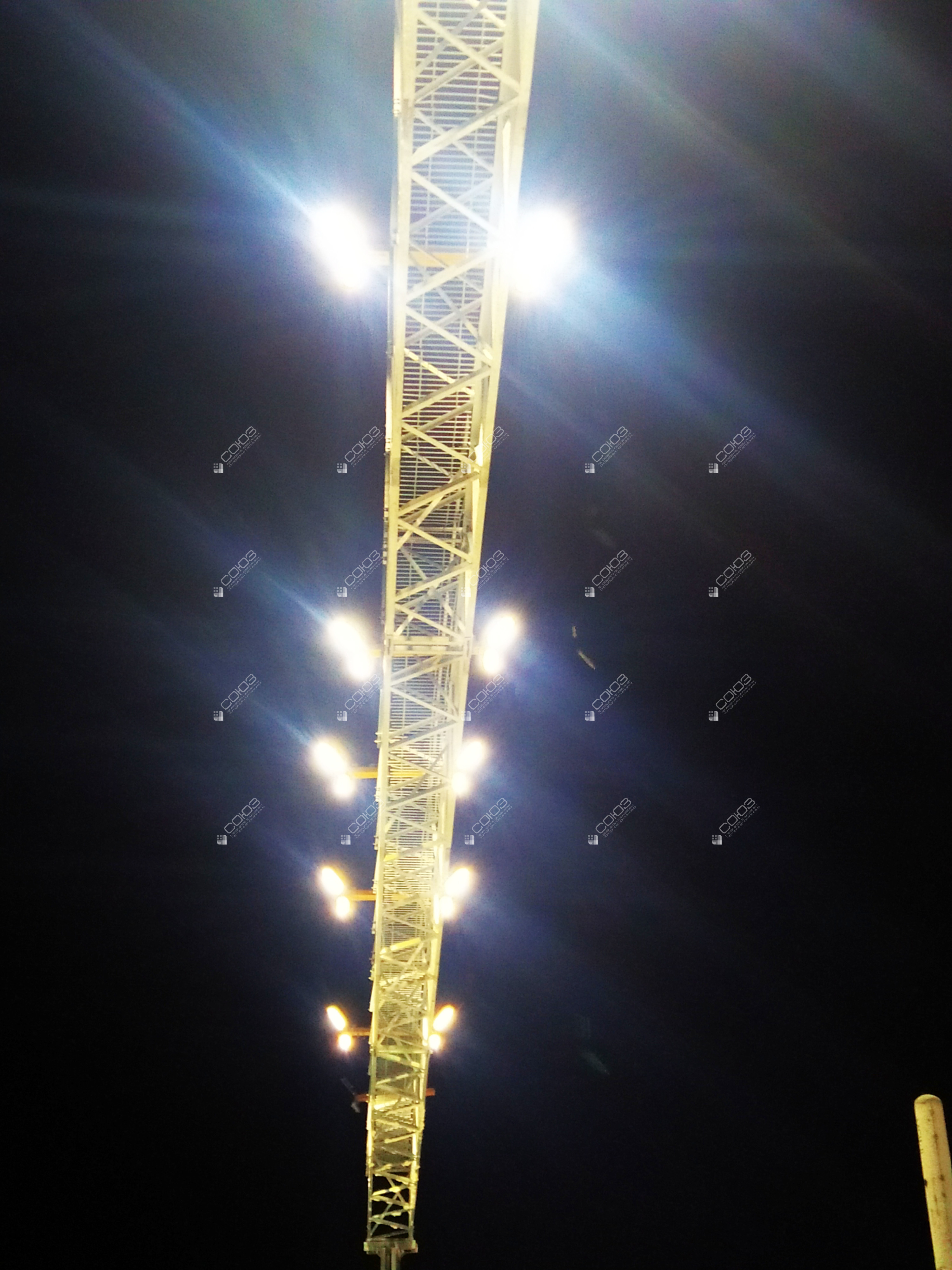

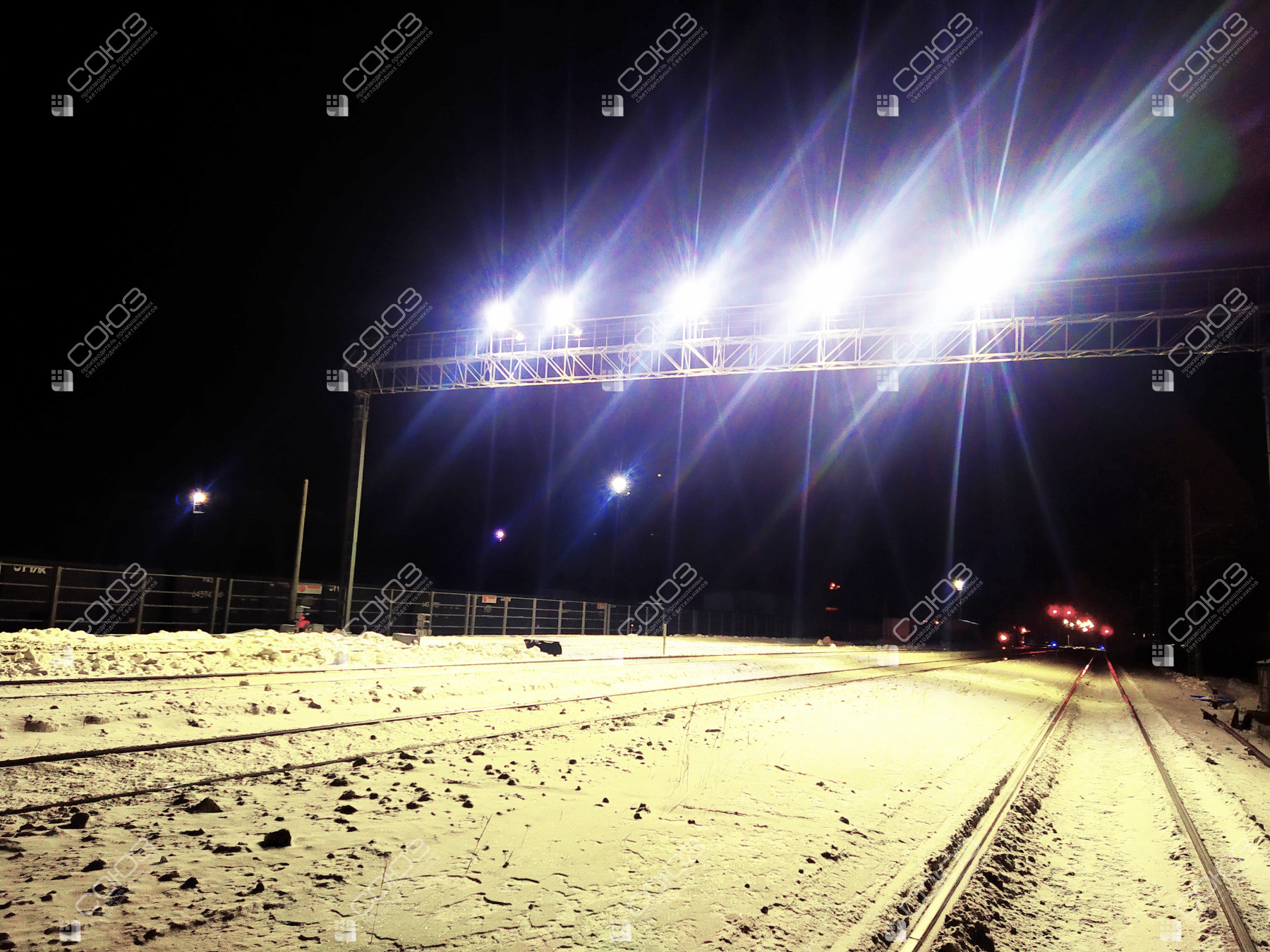

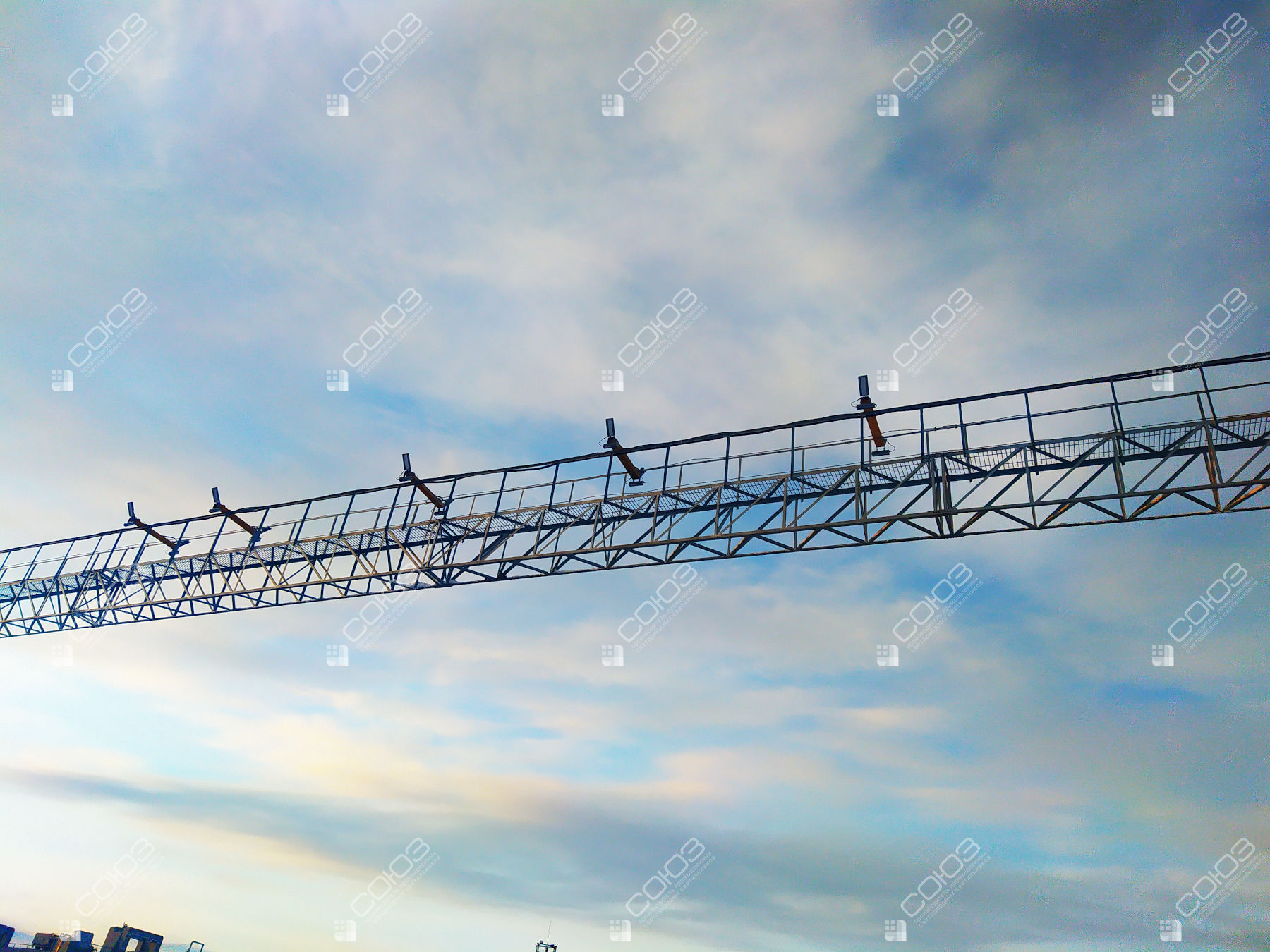

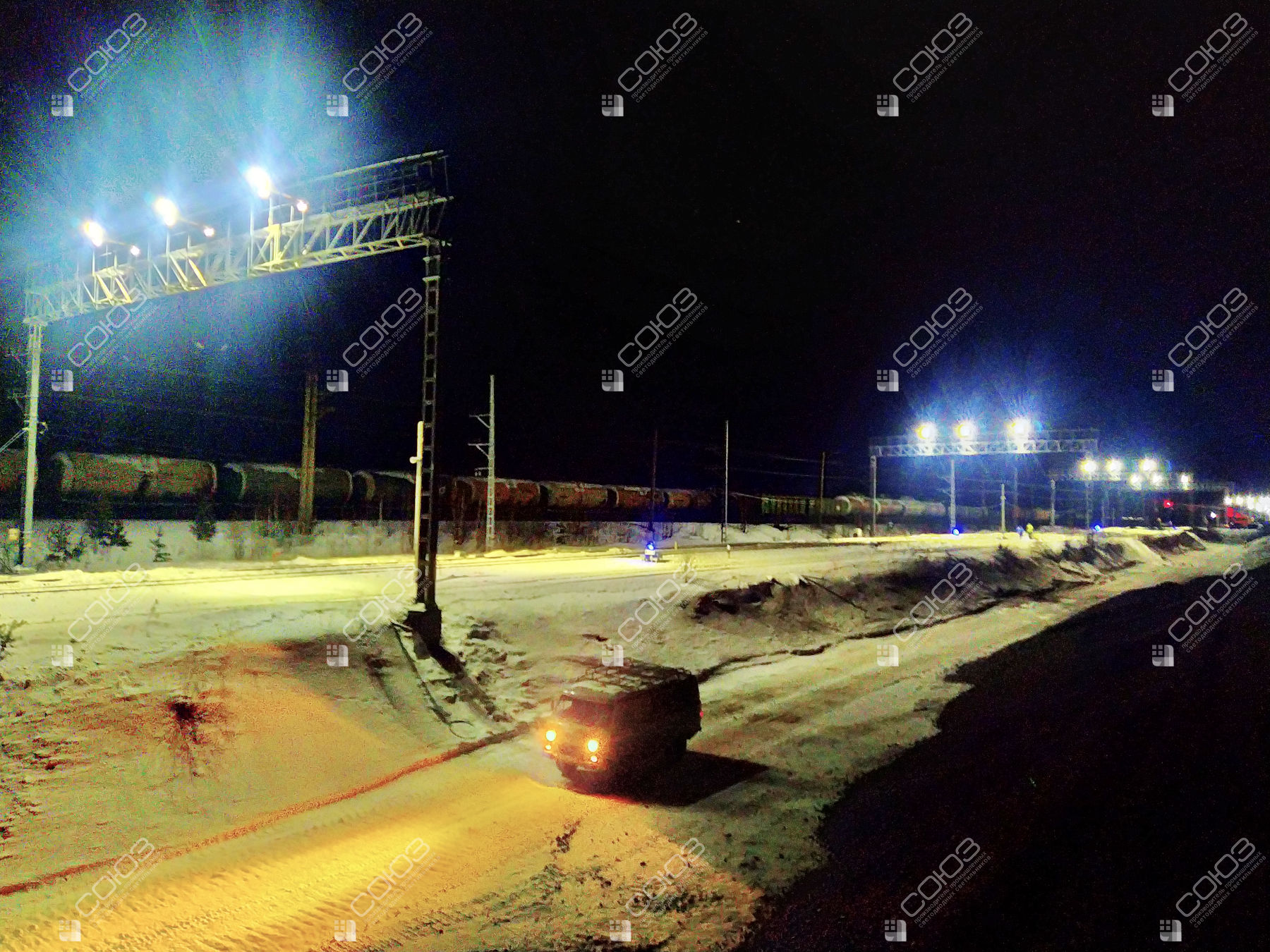

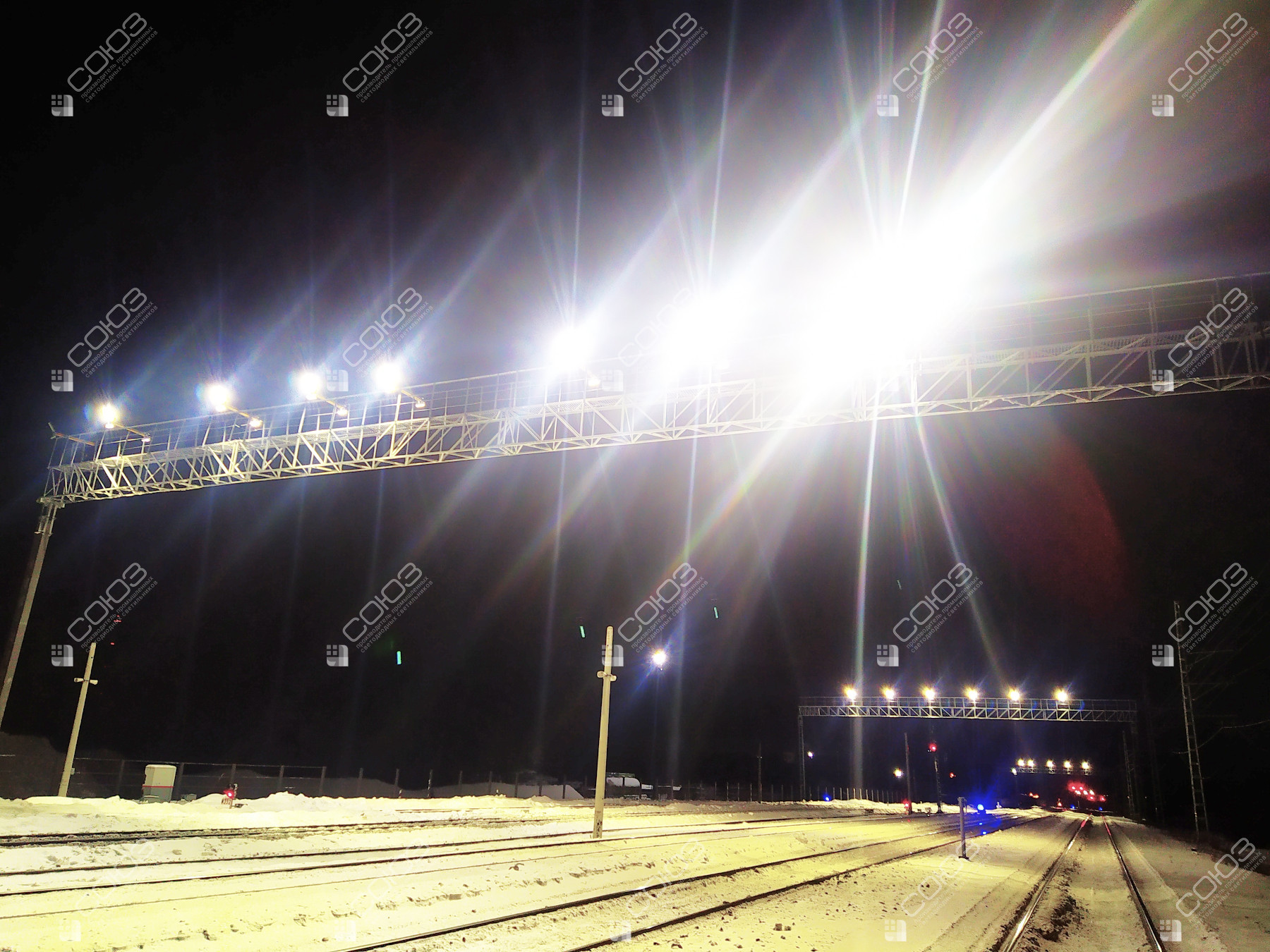

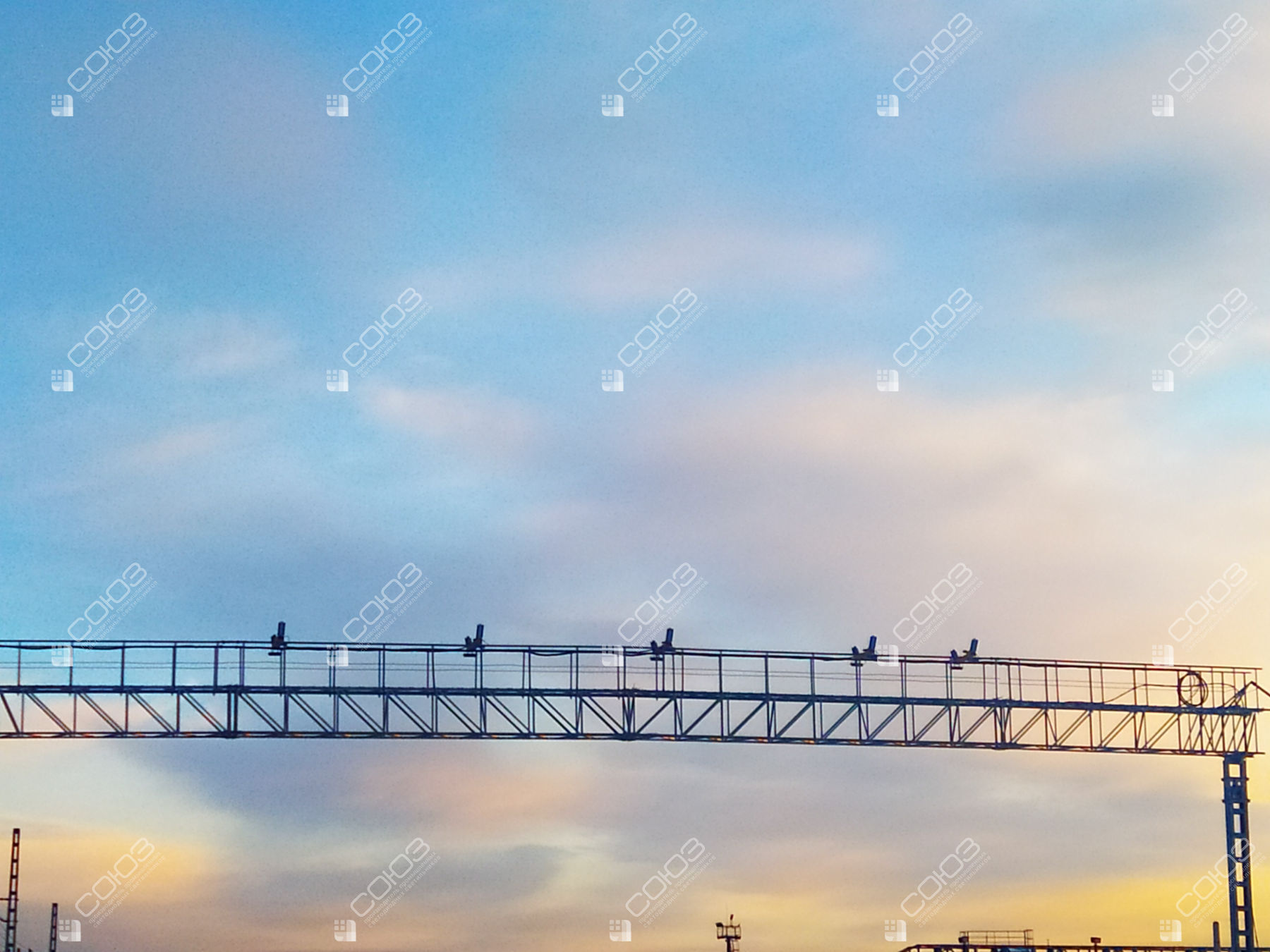

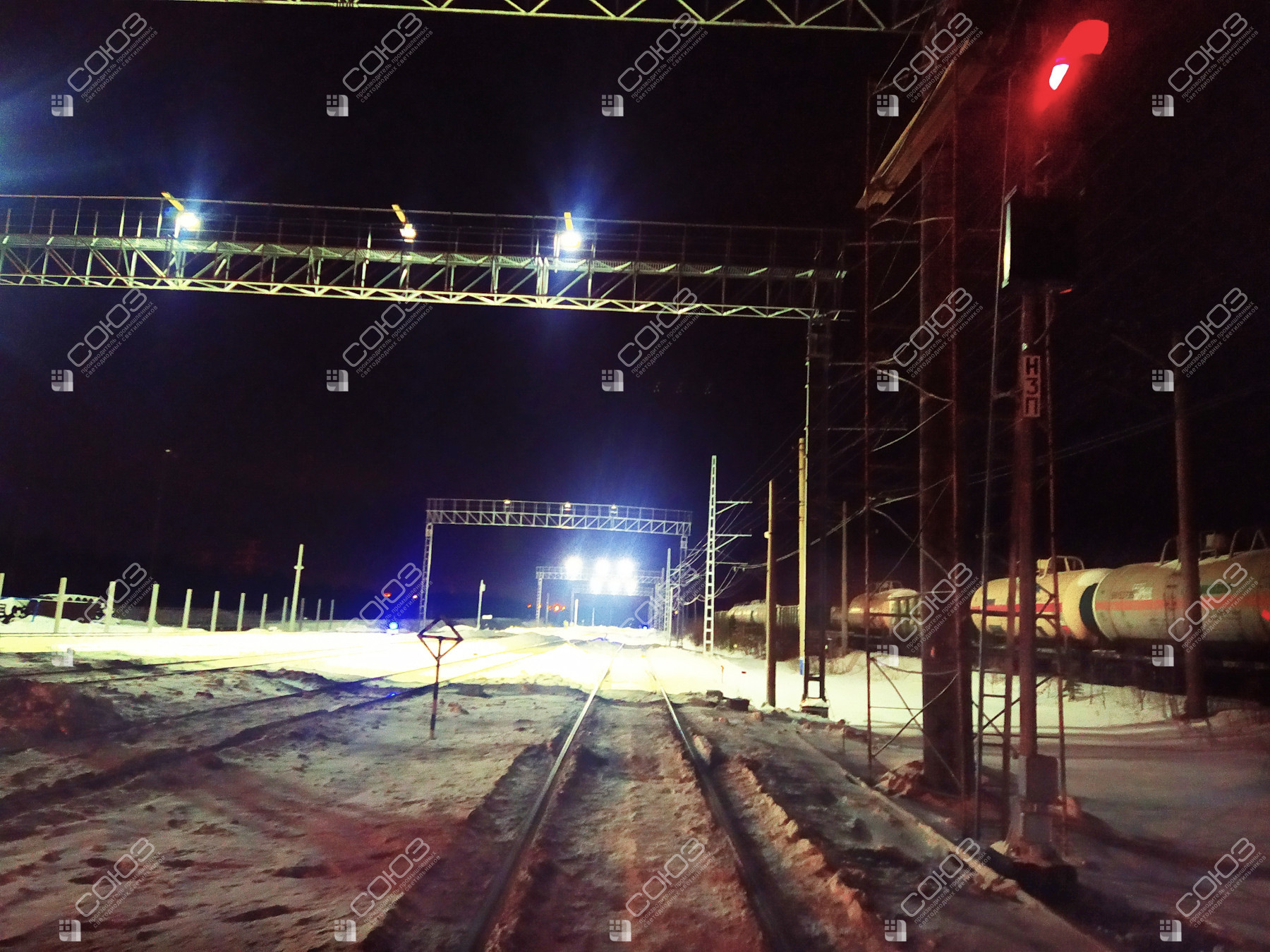

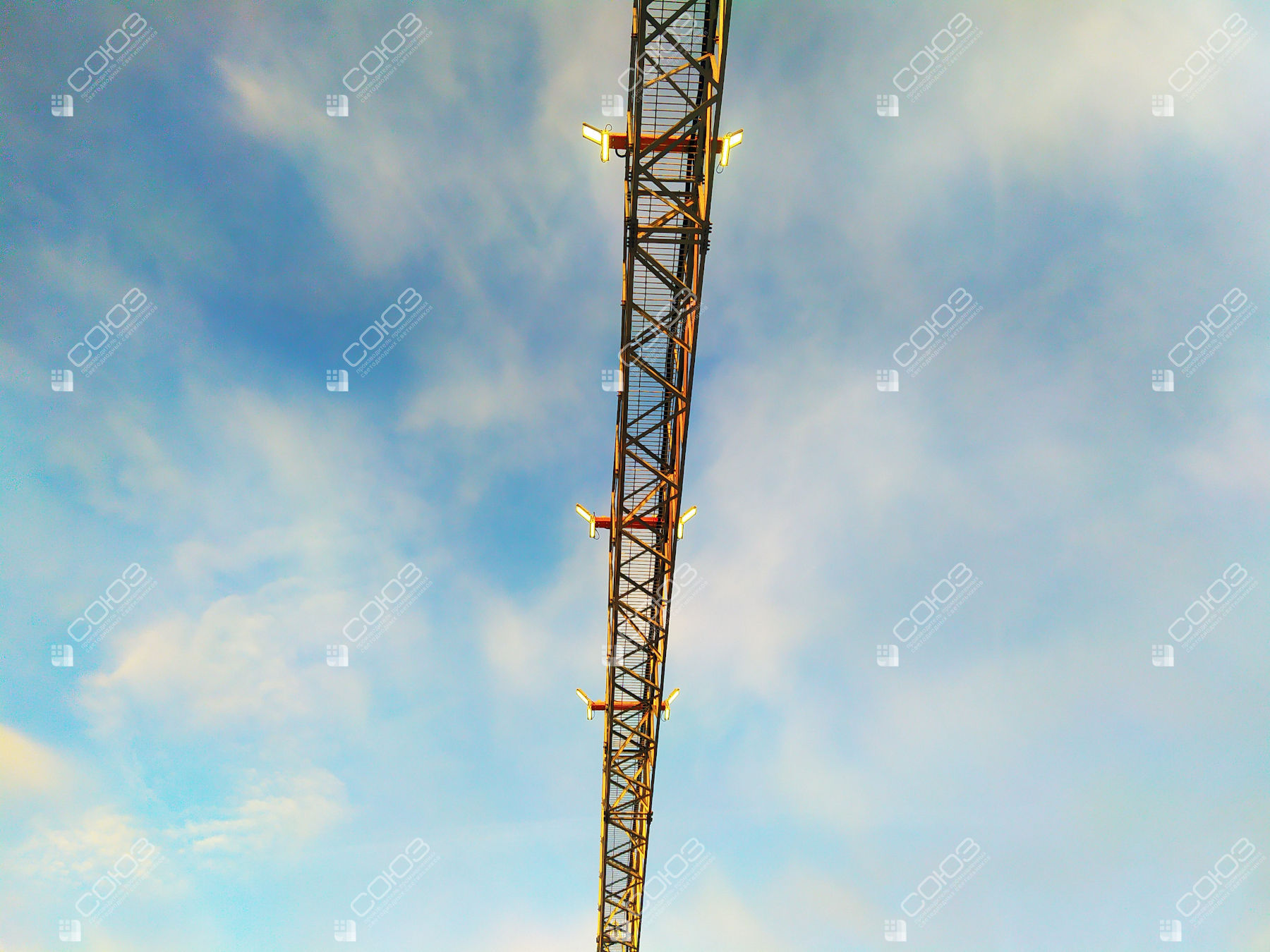

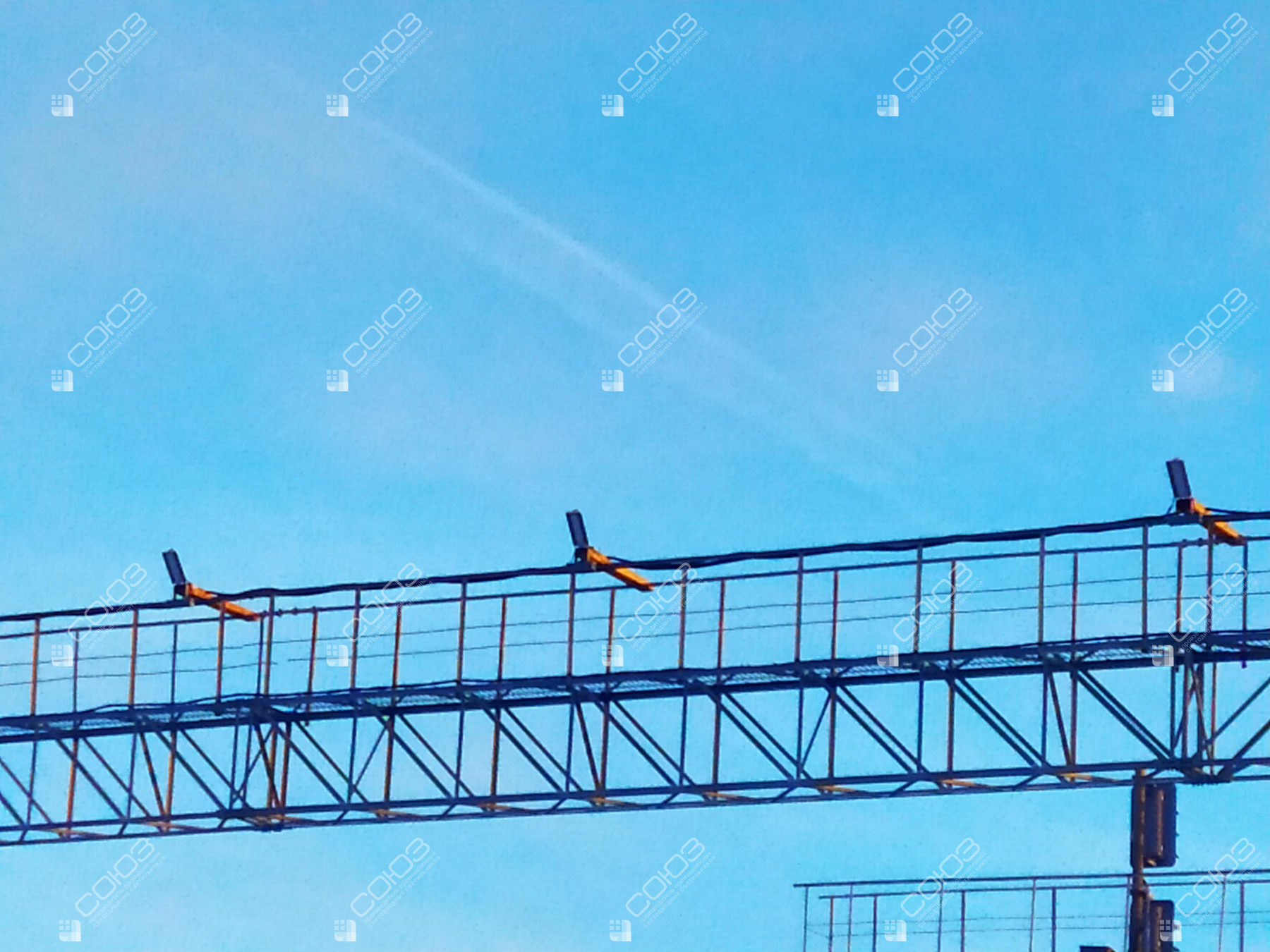

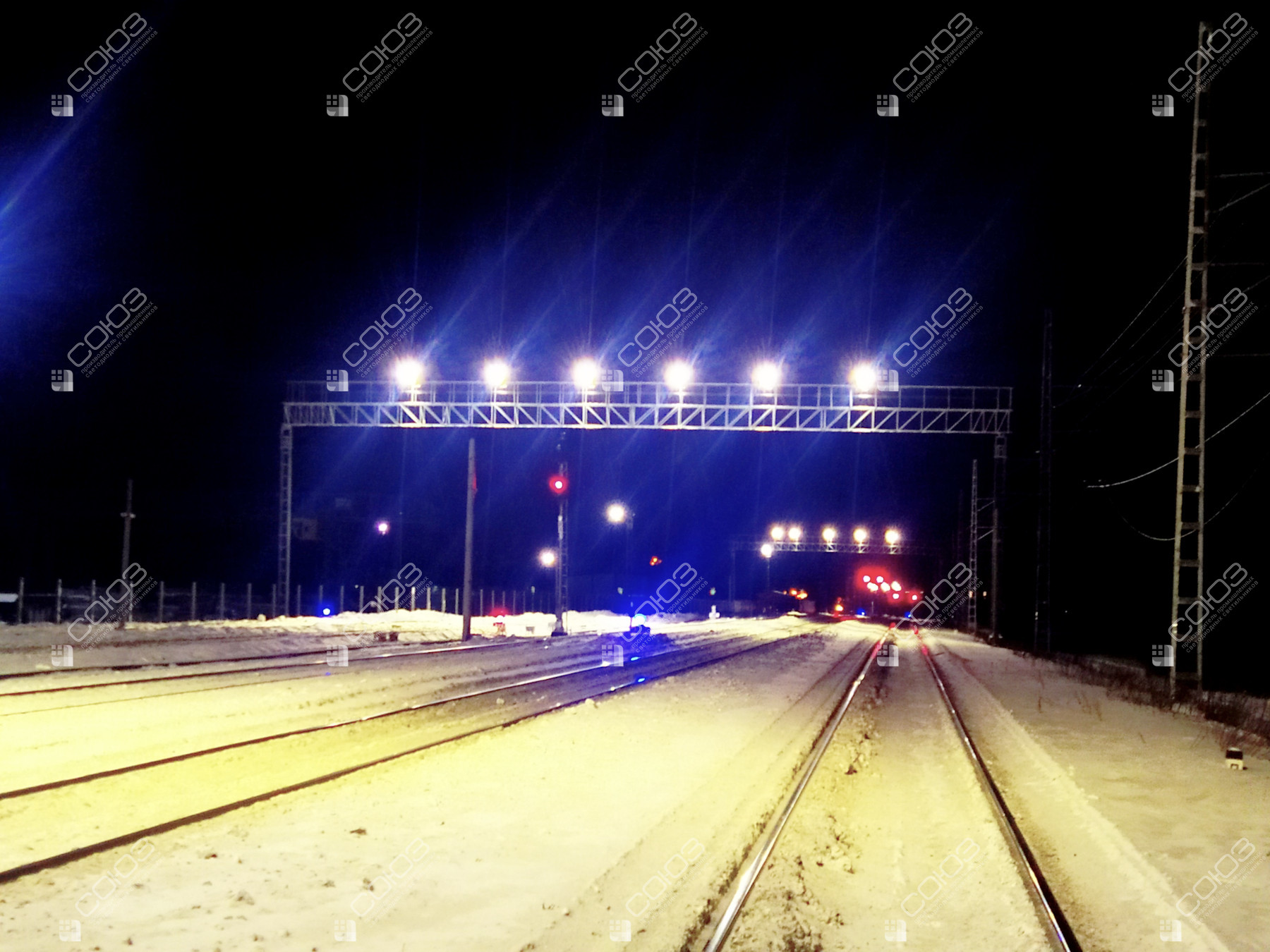

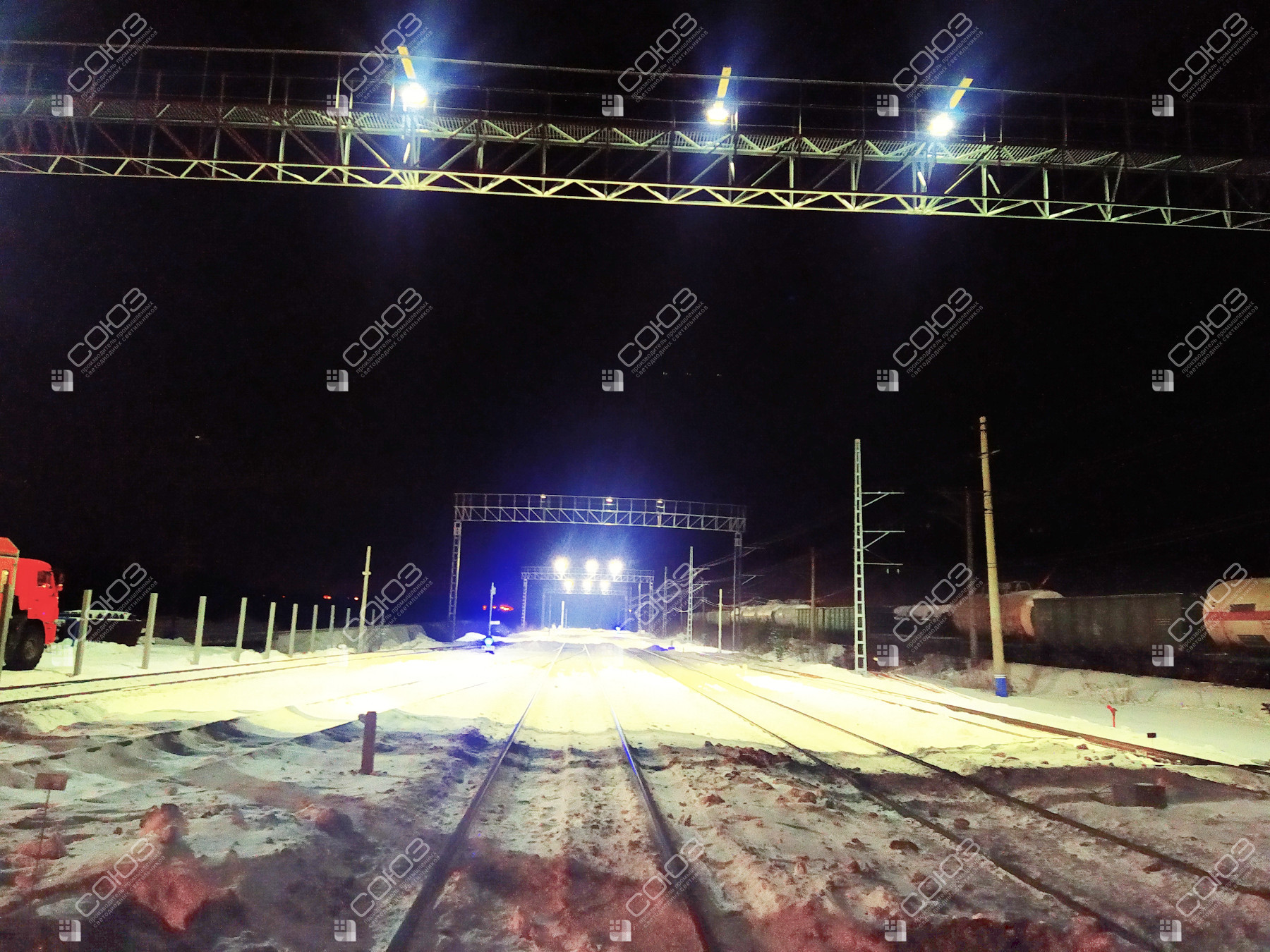

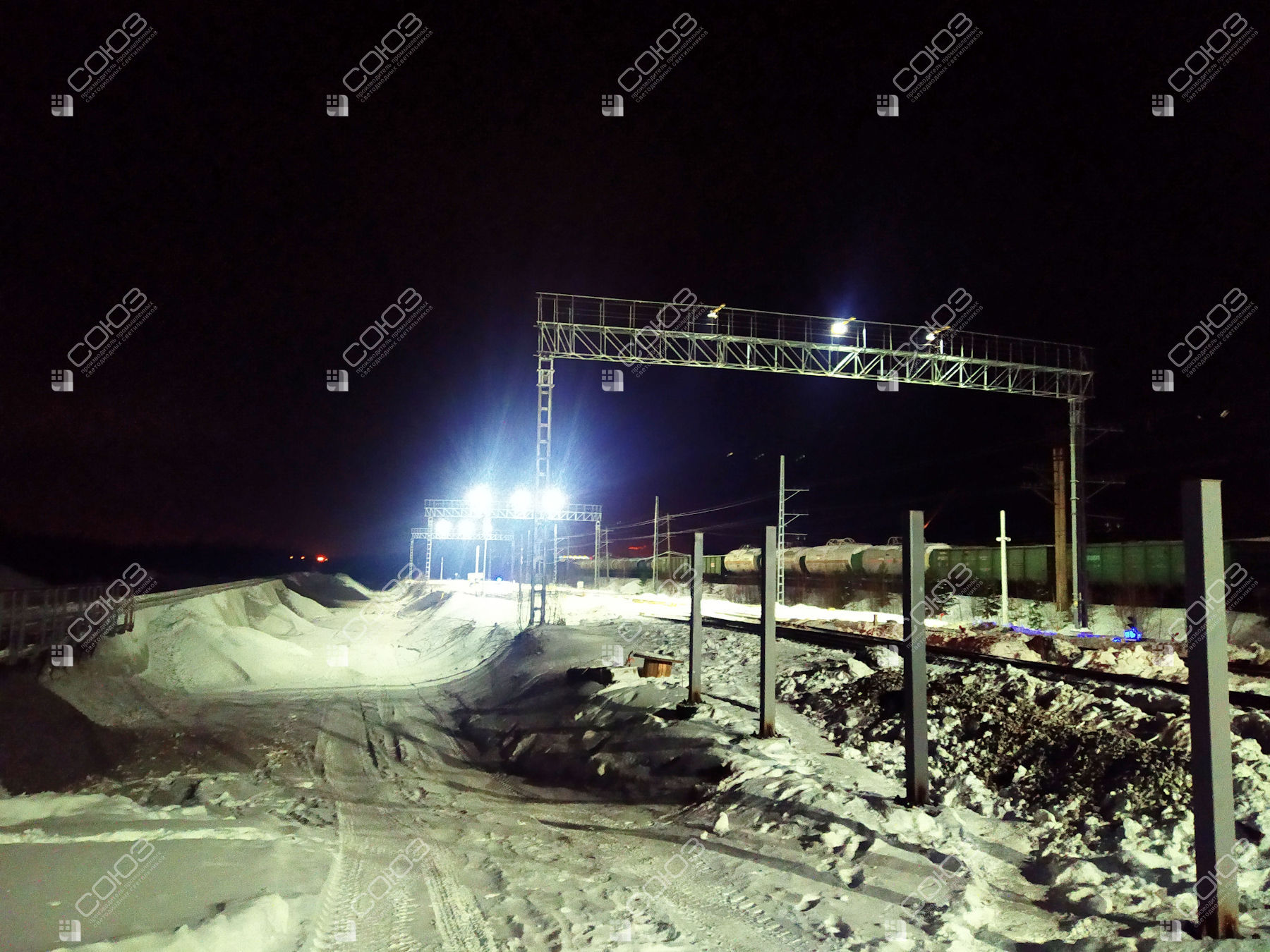

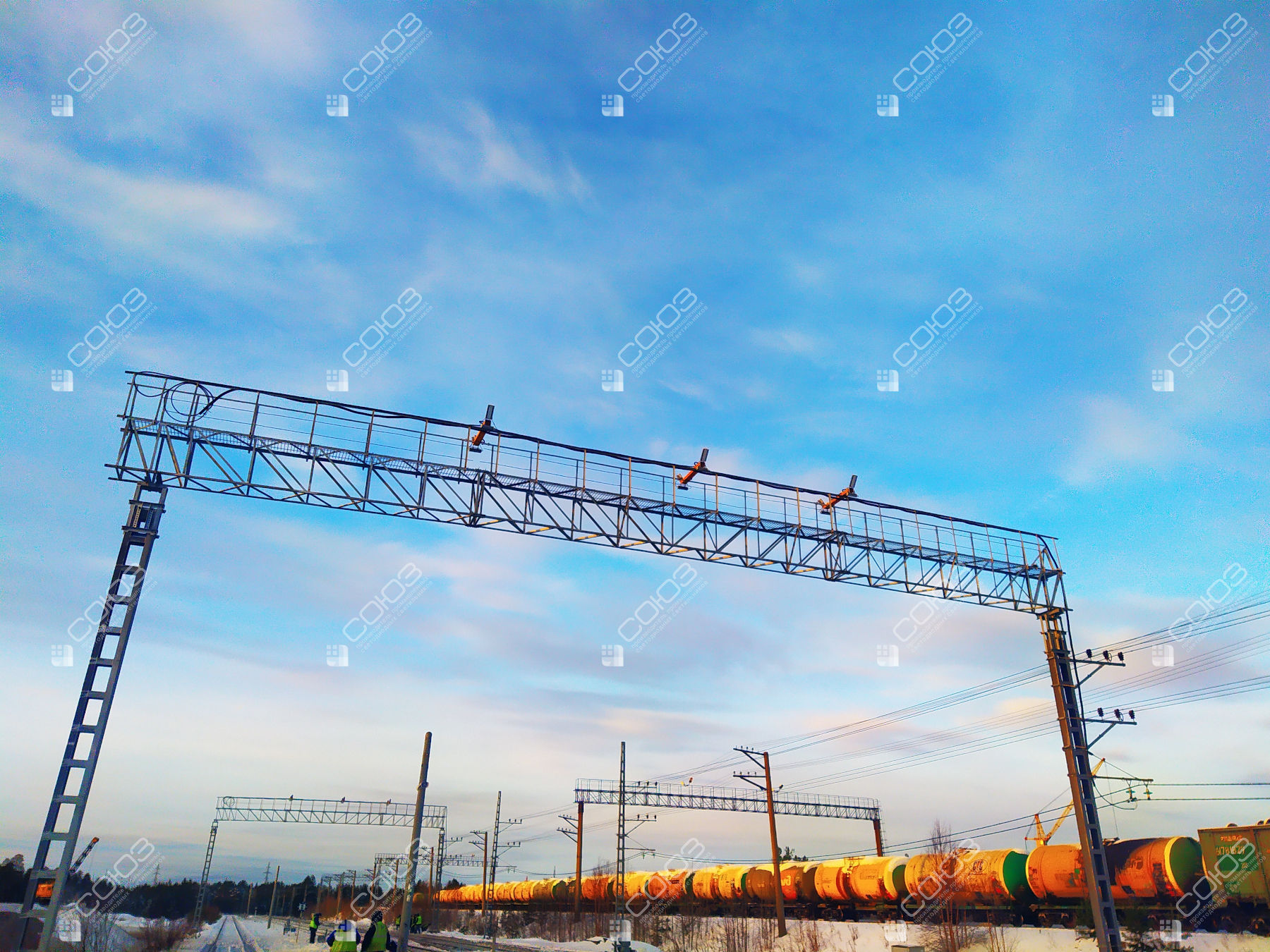

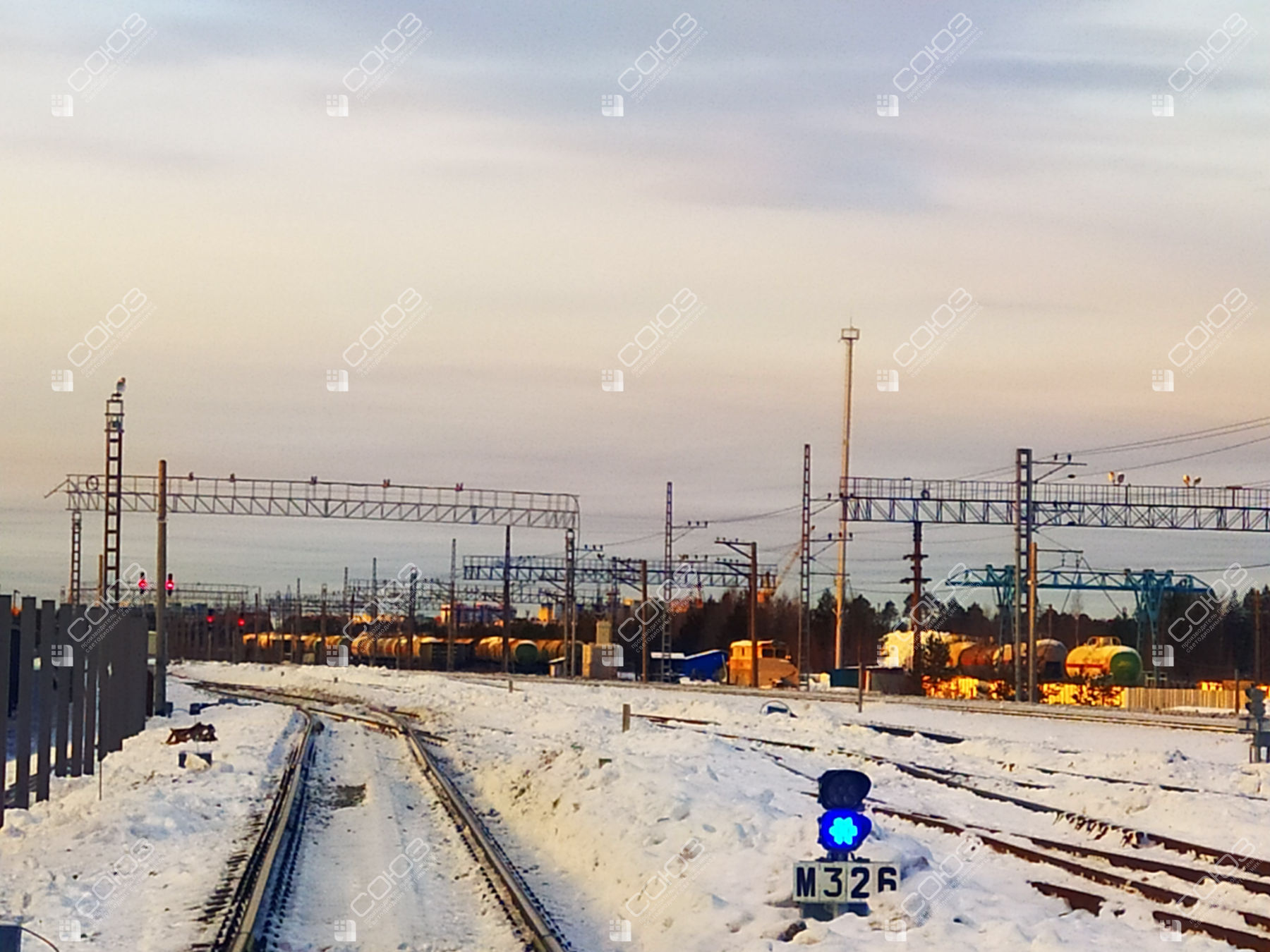

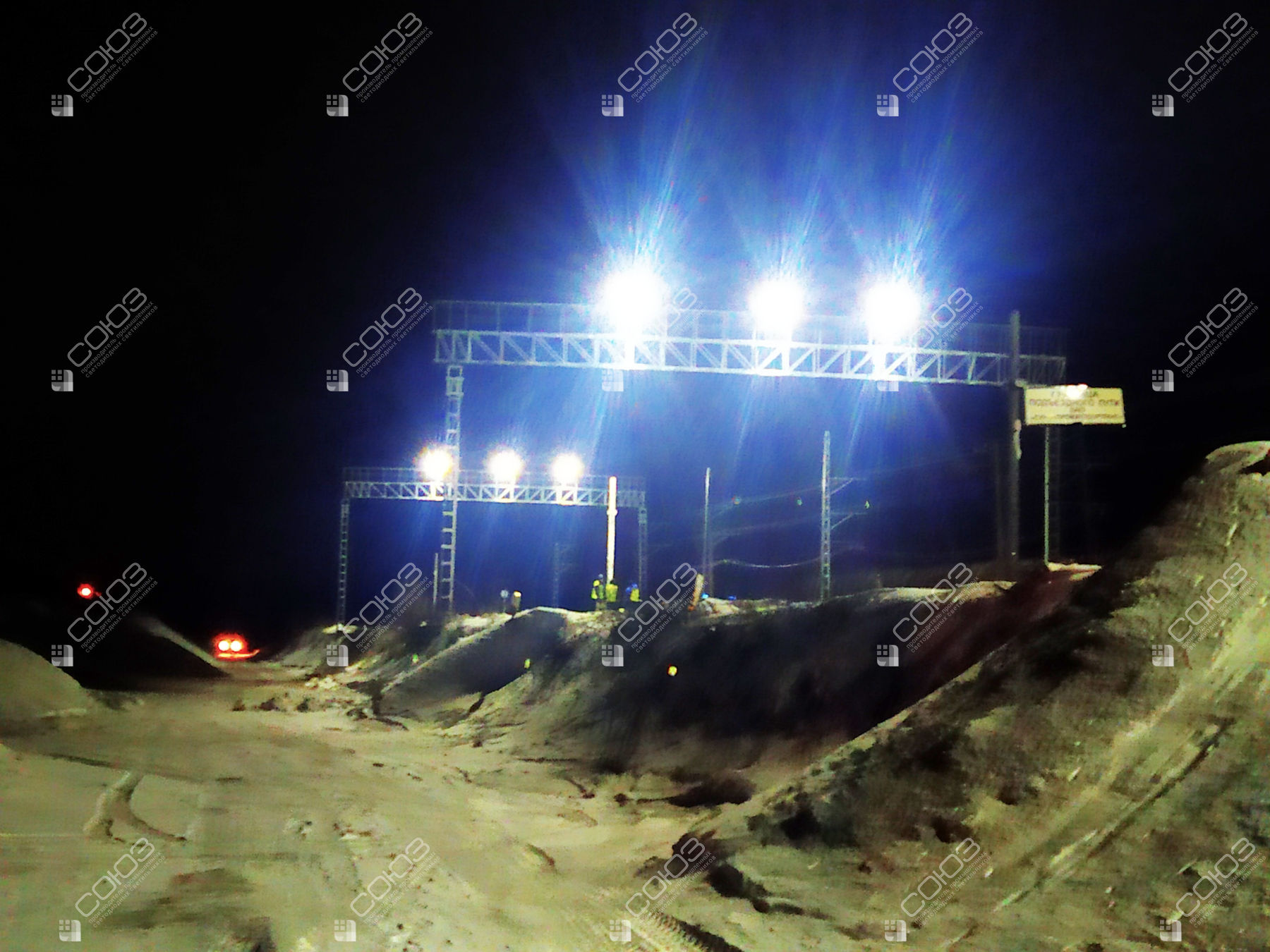

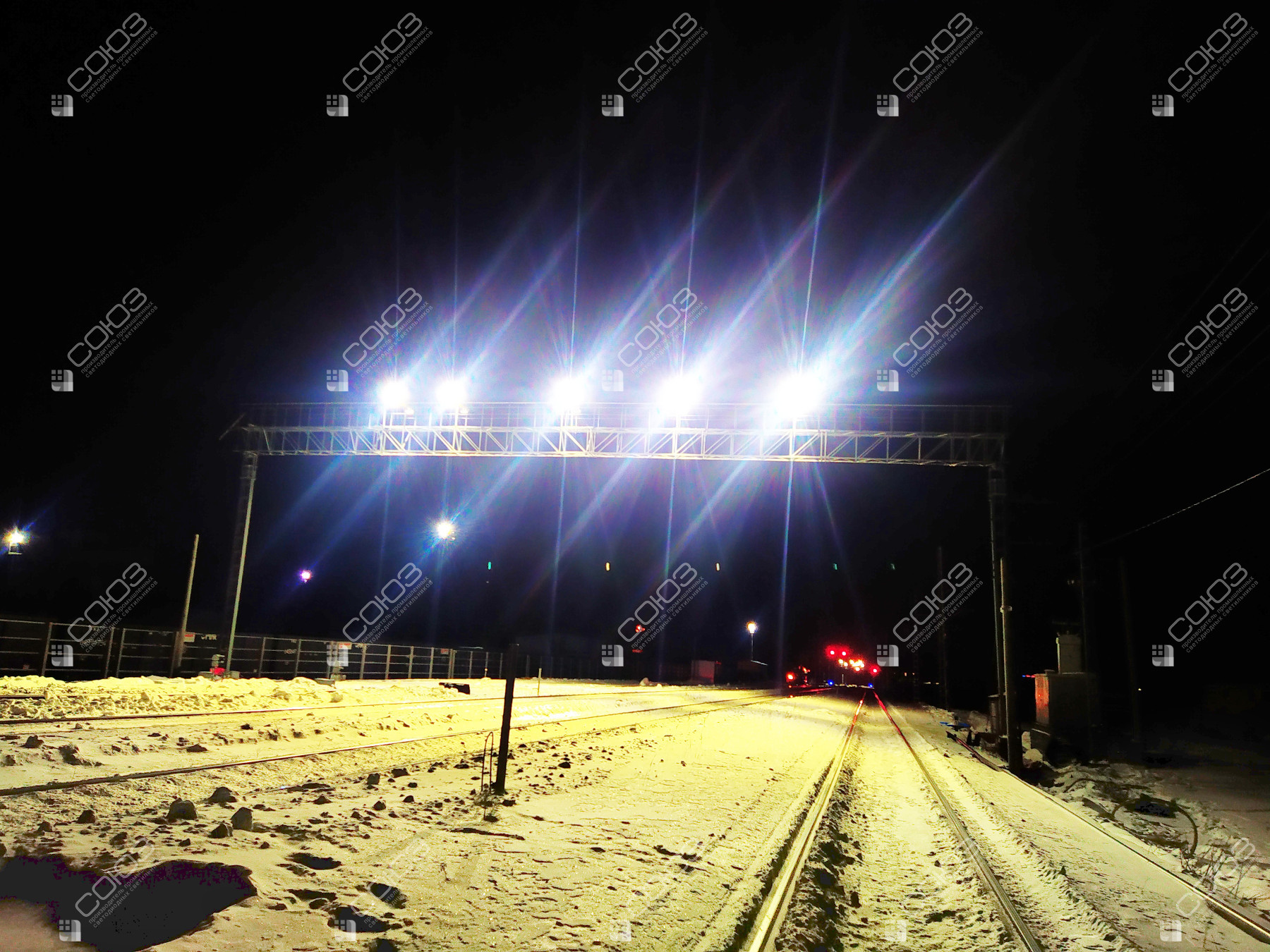

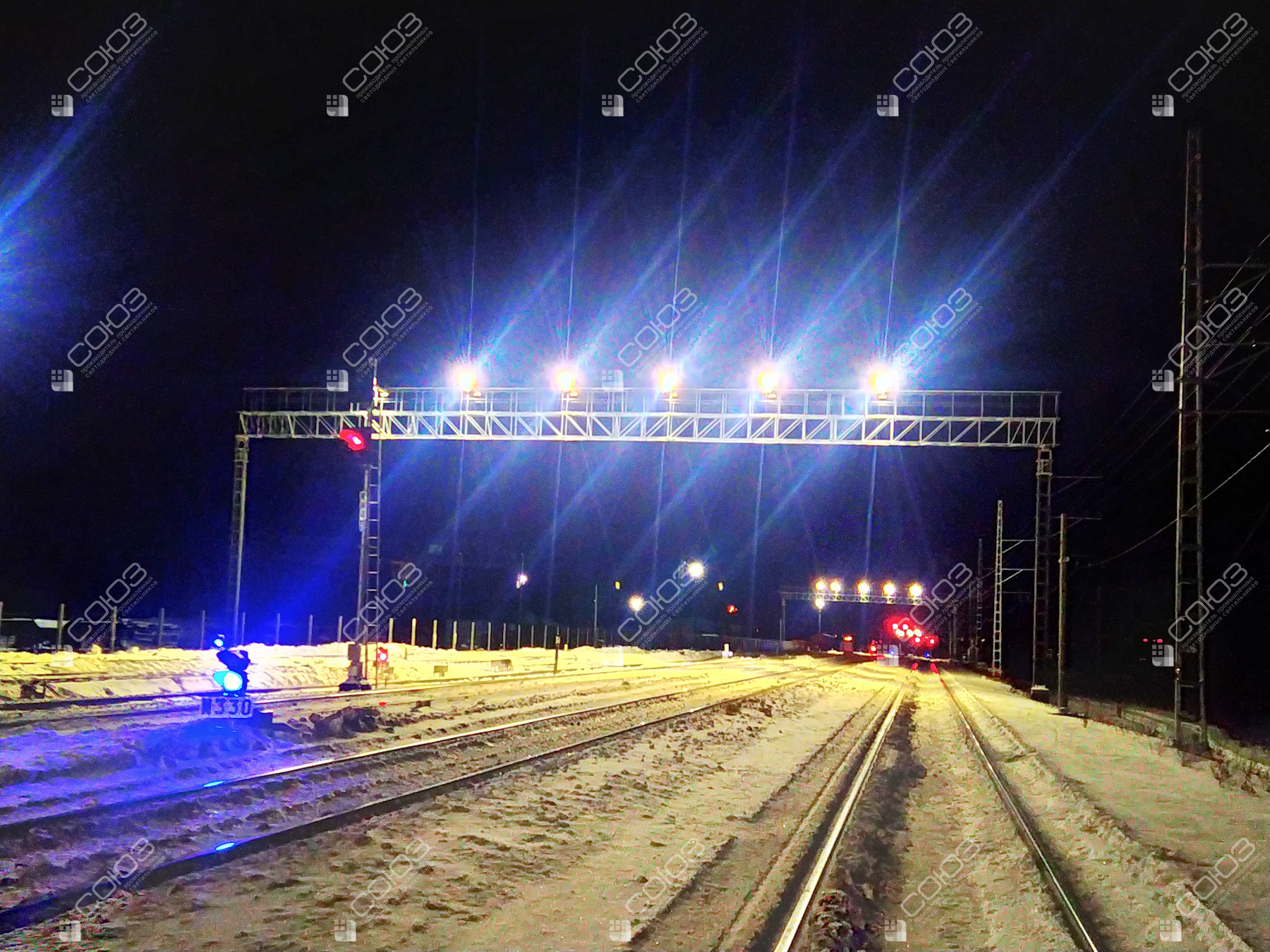

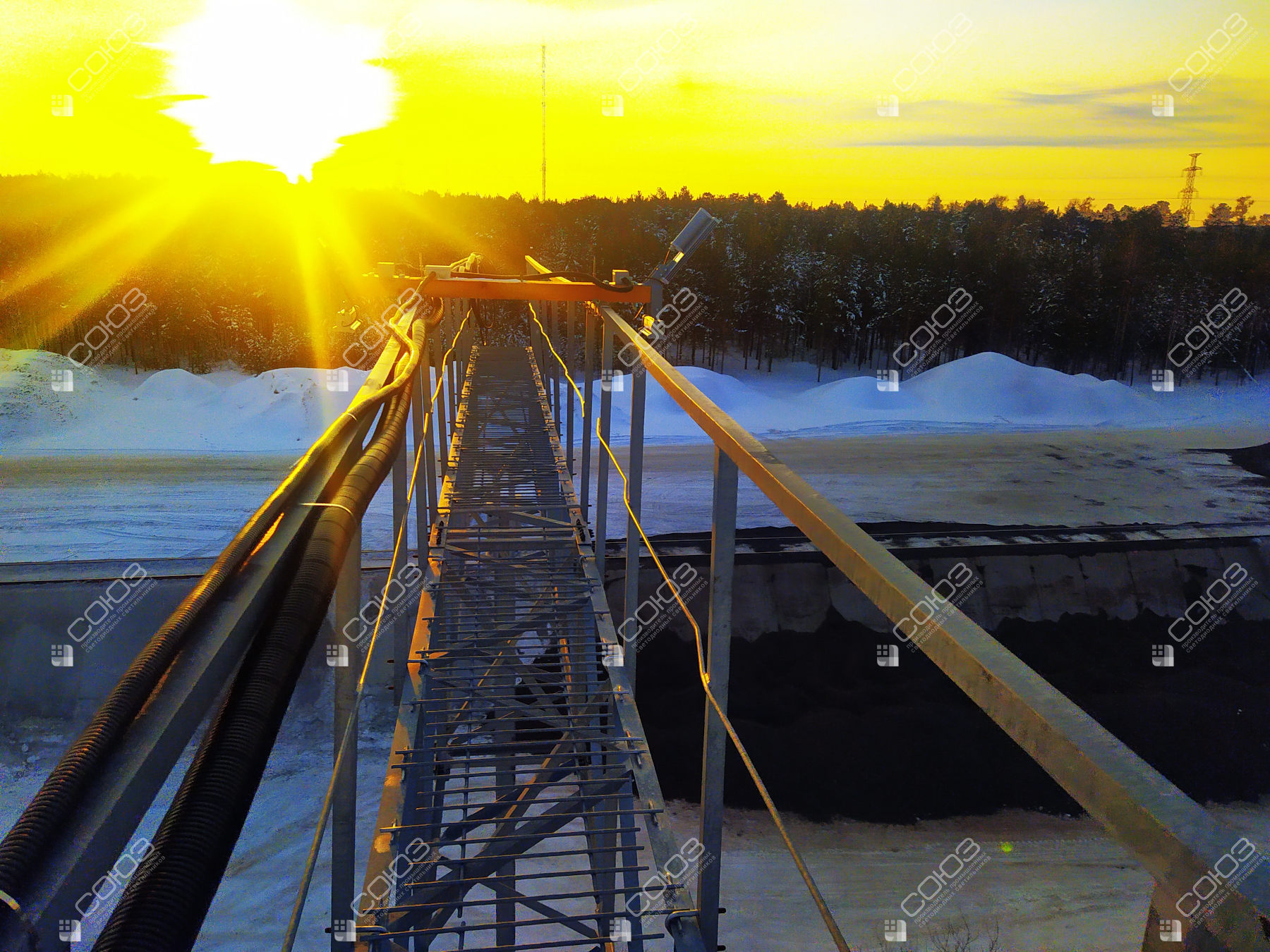

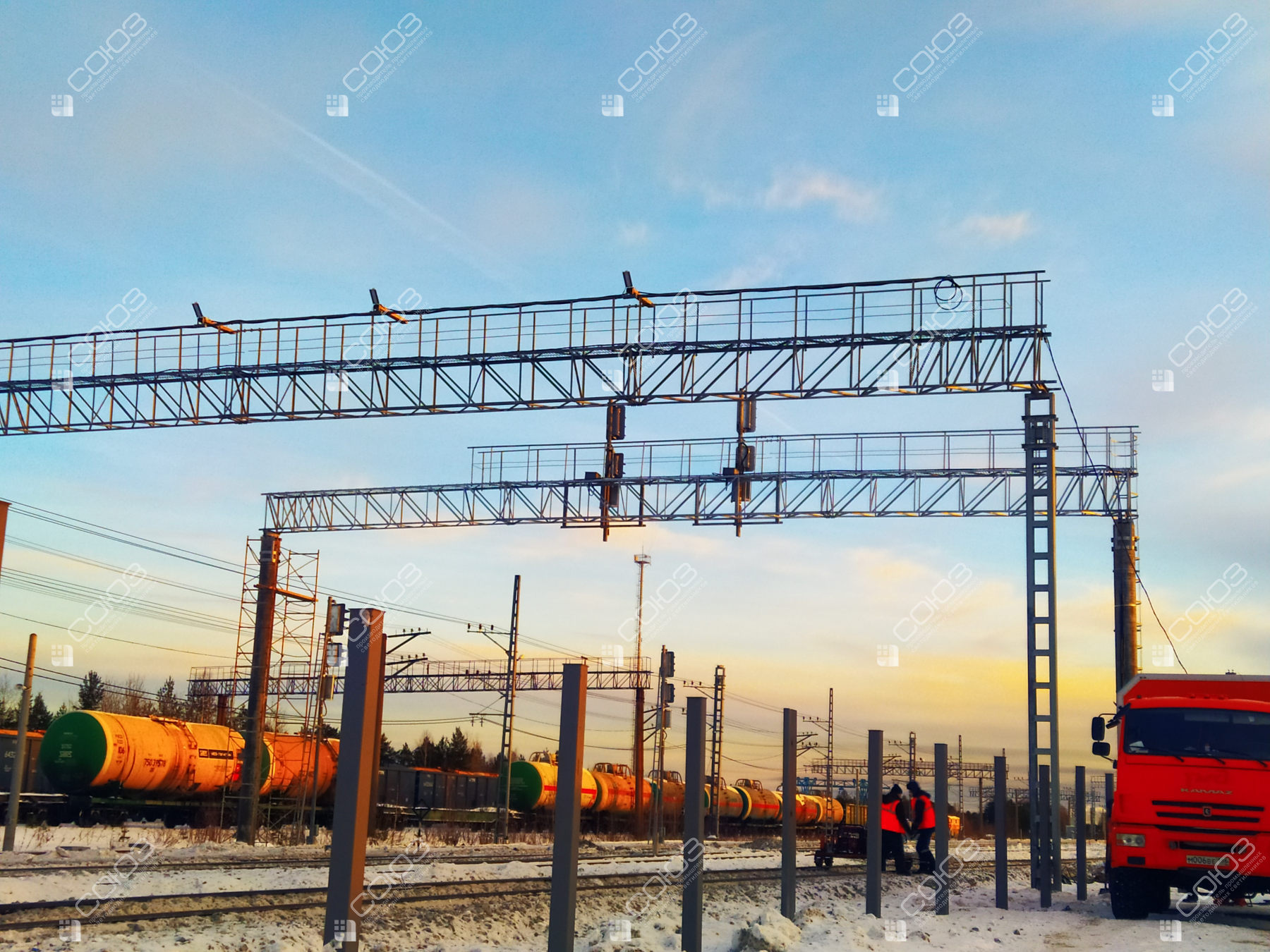

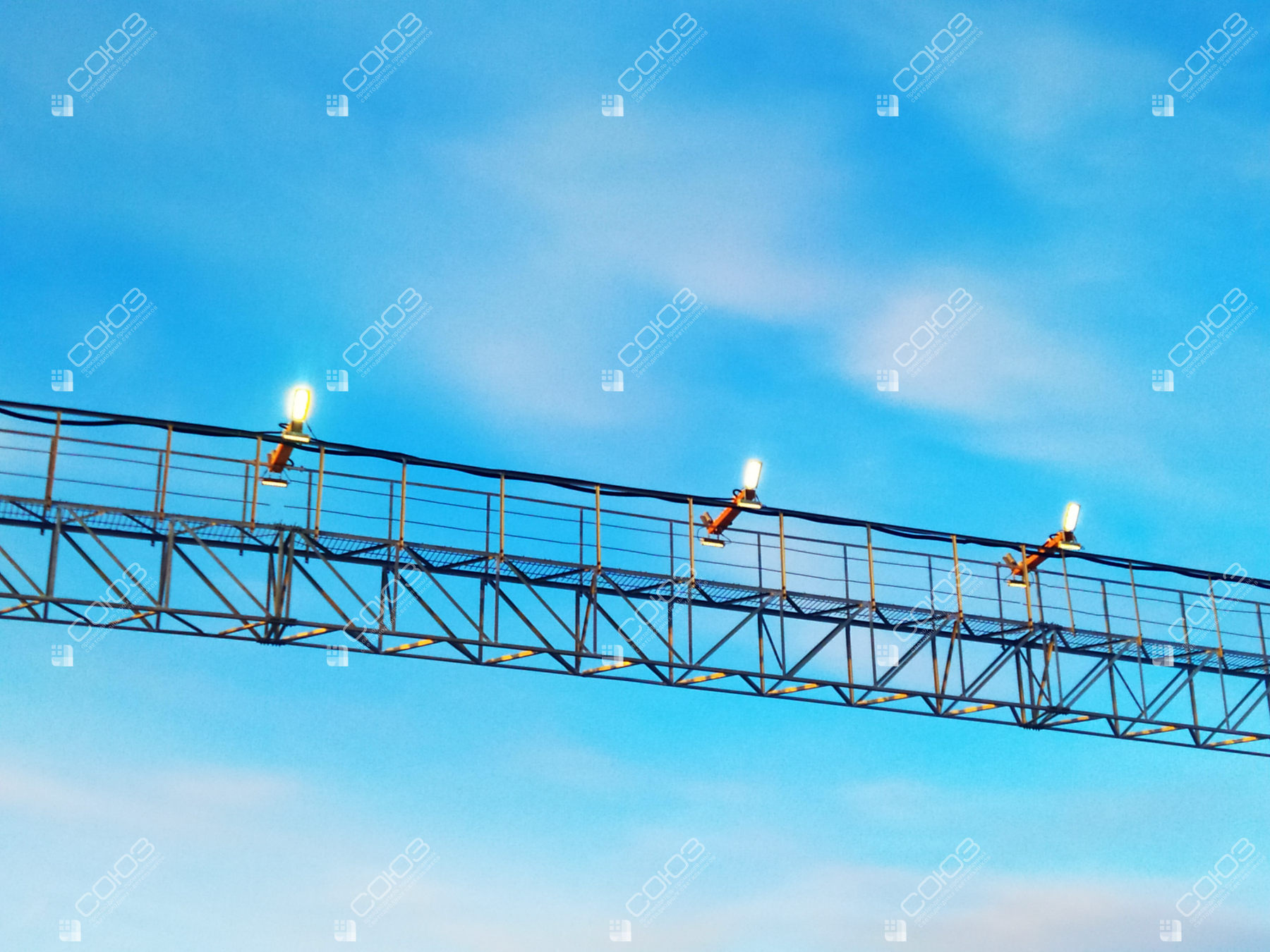

На объекте в Москве установлены светодиодные ригельные комплексы СОЮЗ 26. Они размещены на жёстких поперечинах и направлены вдоль путей. В галерее — 50 фотографий заказчика: расположение светильников, путевое развитие и освещение территории в тёмное время суток.
Для такой задачи важна не только мощность прибора. Свет необходимо распределить по протяжённым участкам с учётом расстояний между поперечинами, высоты монтажа и затенения от подвижного состава. Два модуля позволяют отдельно настроить направление света на ближнюю и удалённую зоны.
Оборудование проекта
Ригельный СОЮЗ 26-90/3-67
Светодиоды CREE и оптика LedLink. Характеристики приведены для одного комплекса из двух модулей, применённого в этом проекте.
Как устроено ригельное решение

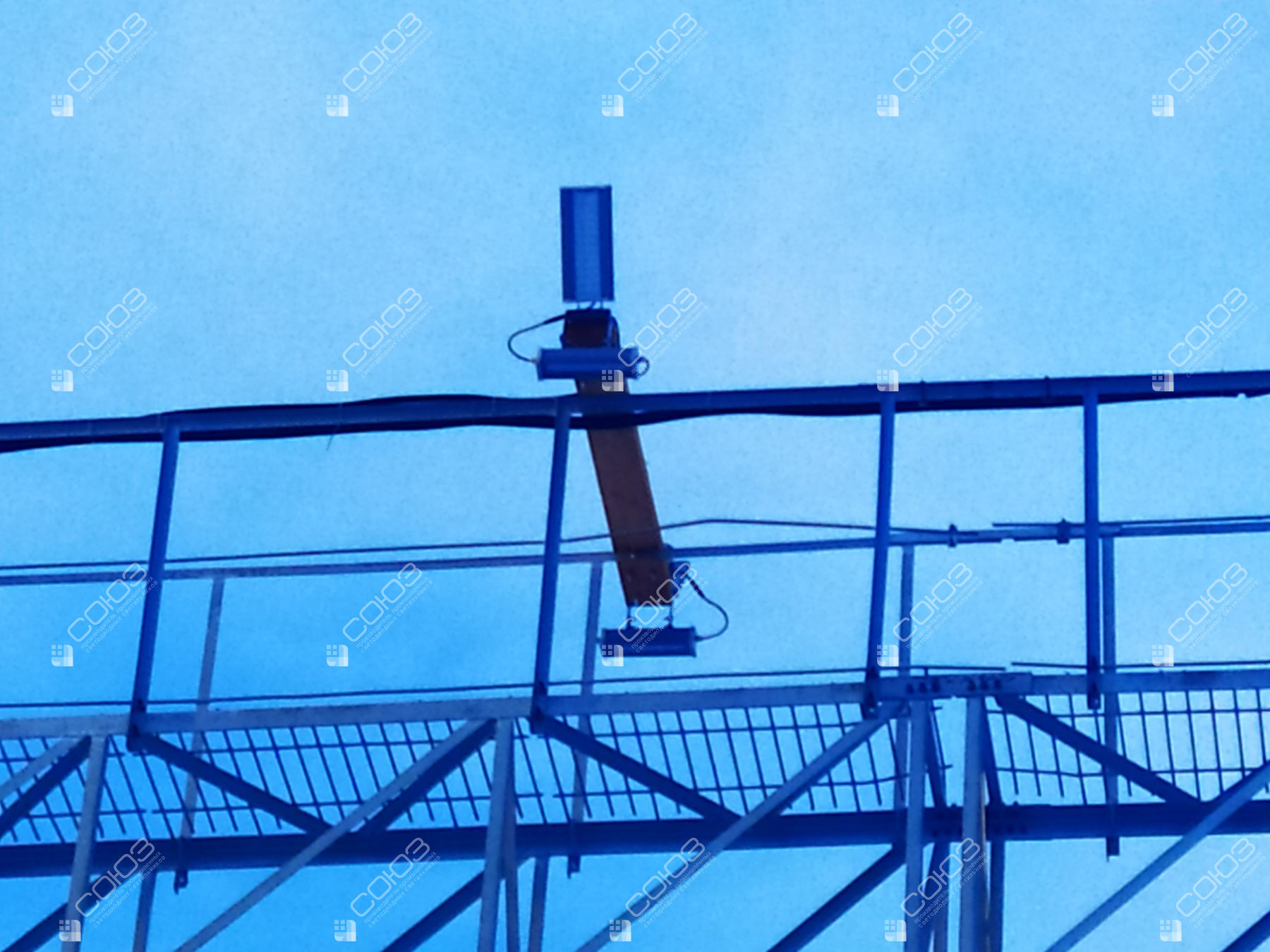

Два направления света

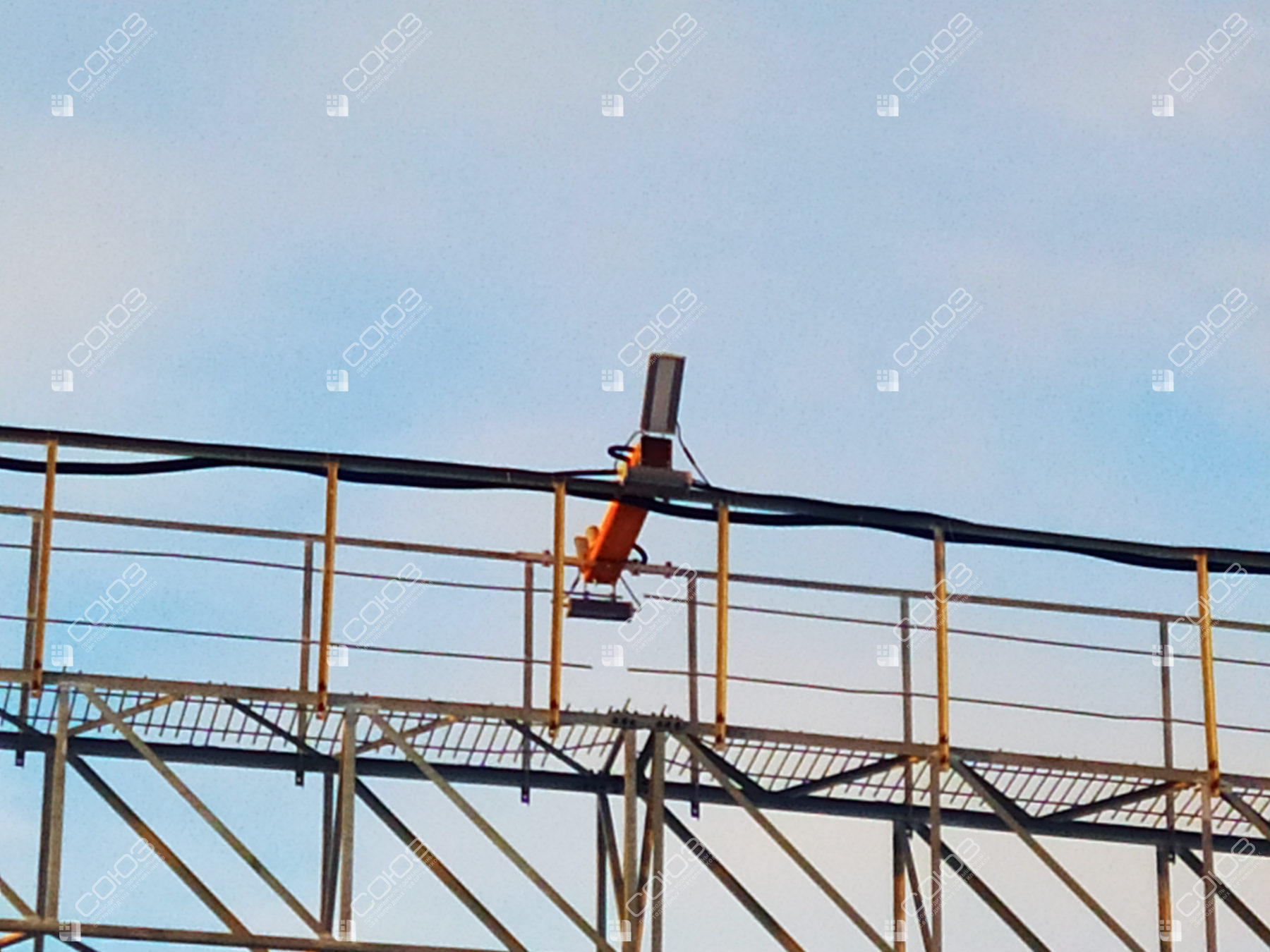

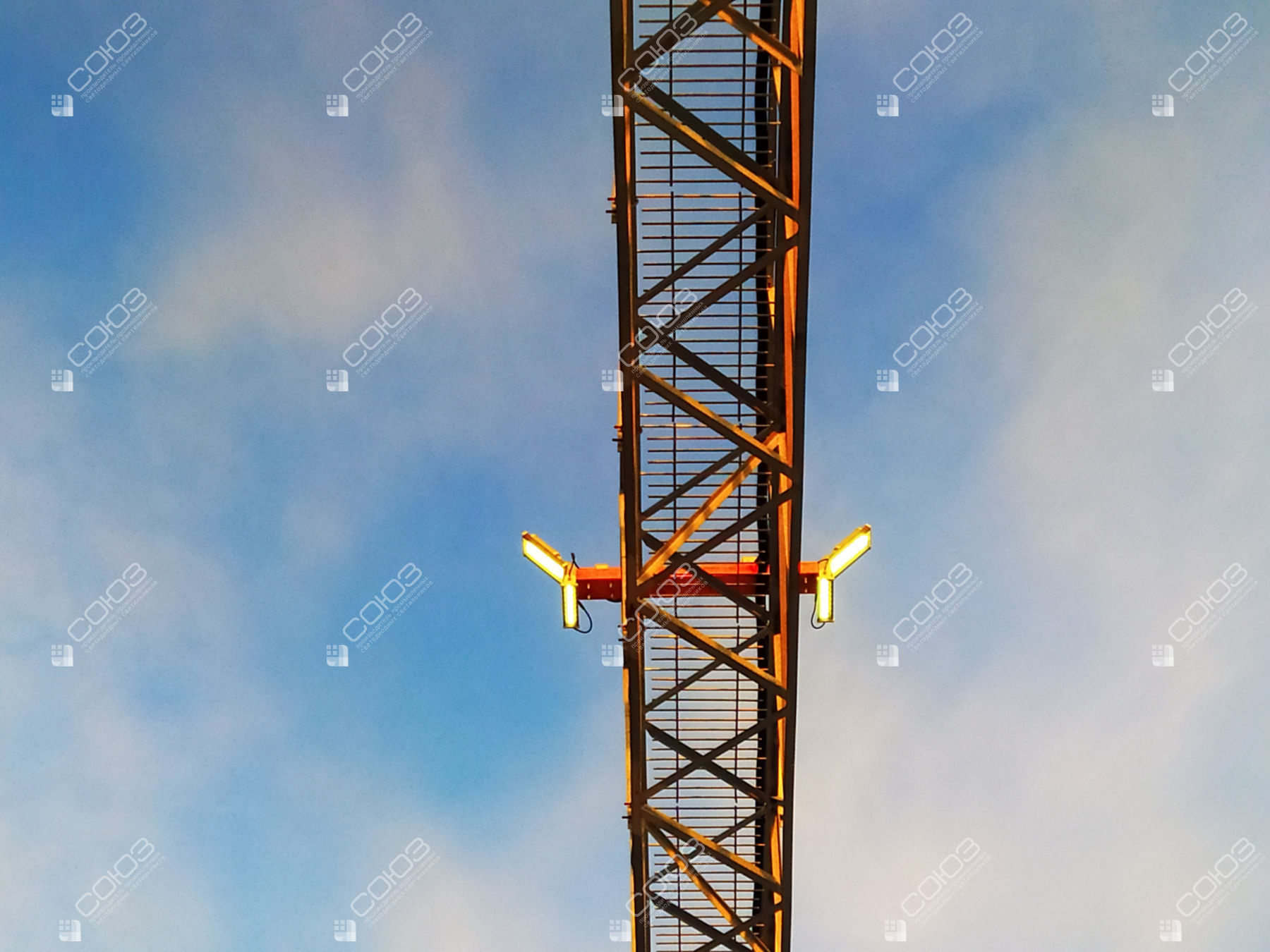

Верхний модуль с углом 18° направляют на удалённый участок, нижний с углом 25° — на ближнюю зону. Наклон каждого модуля регулируется независимо.

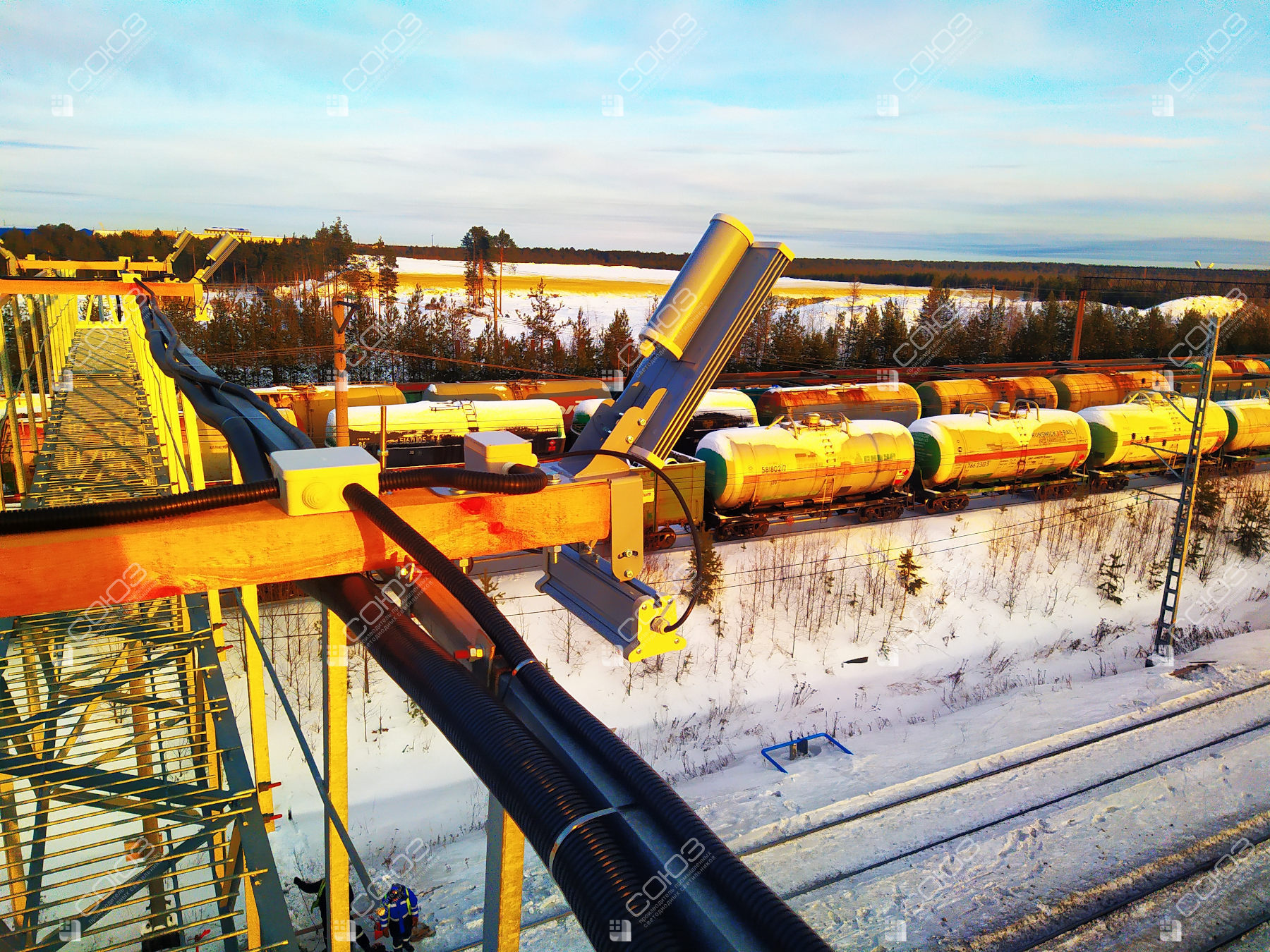

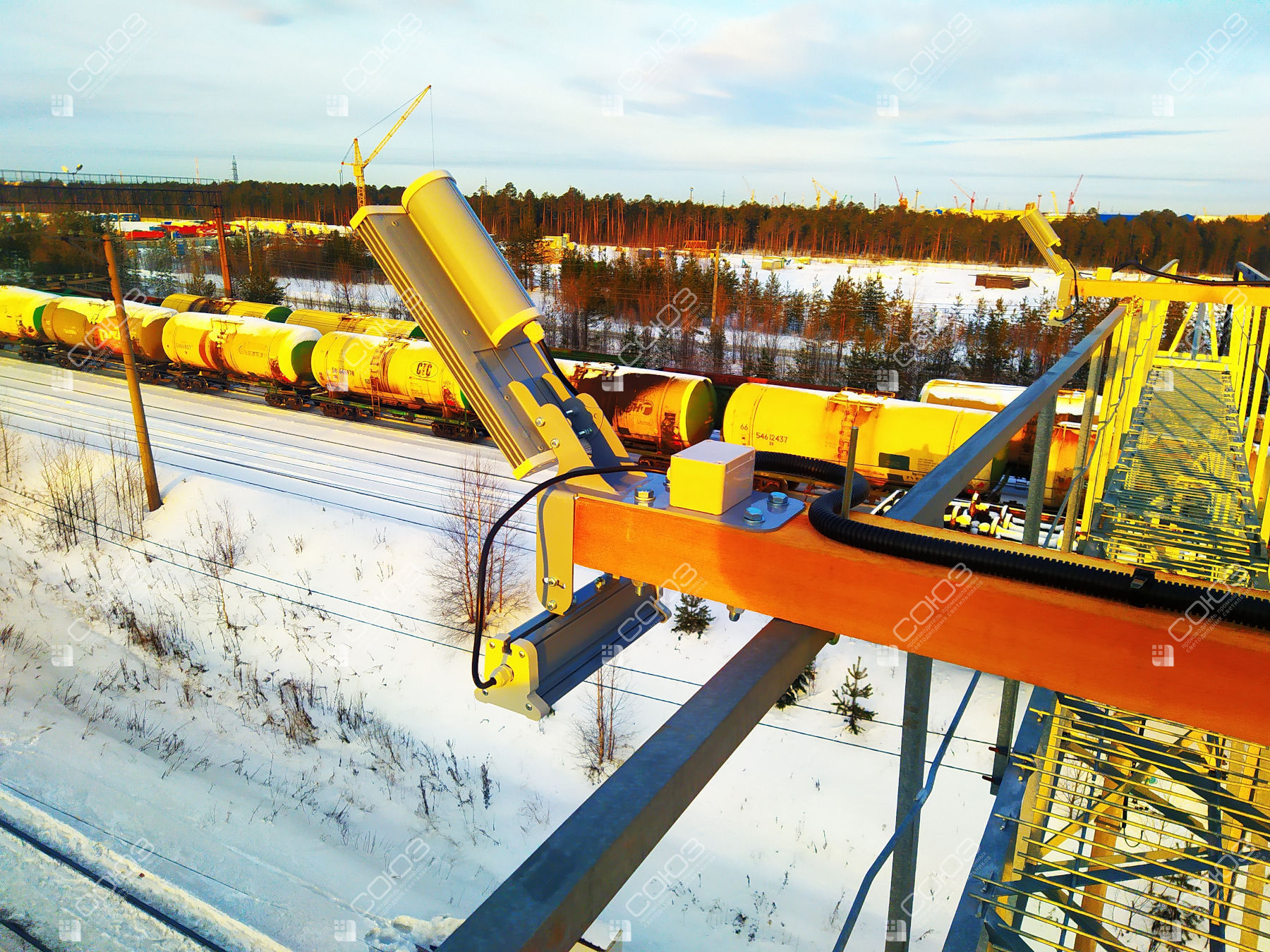

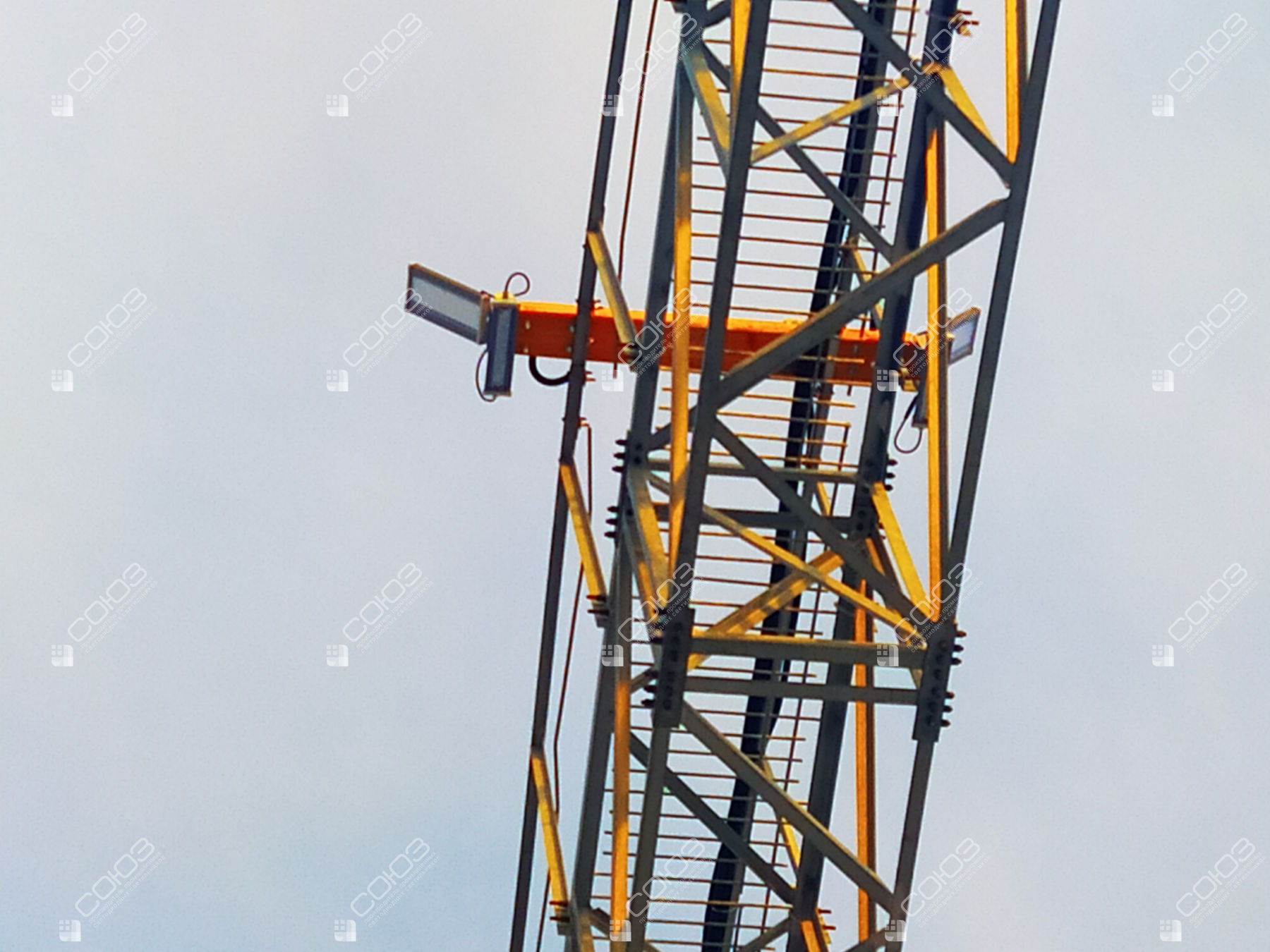

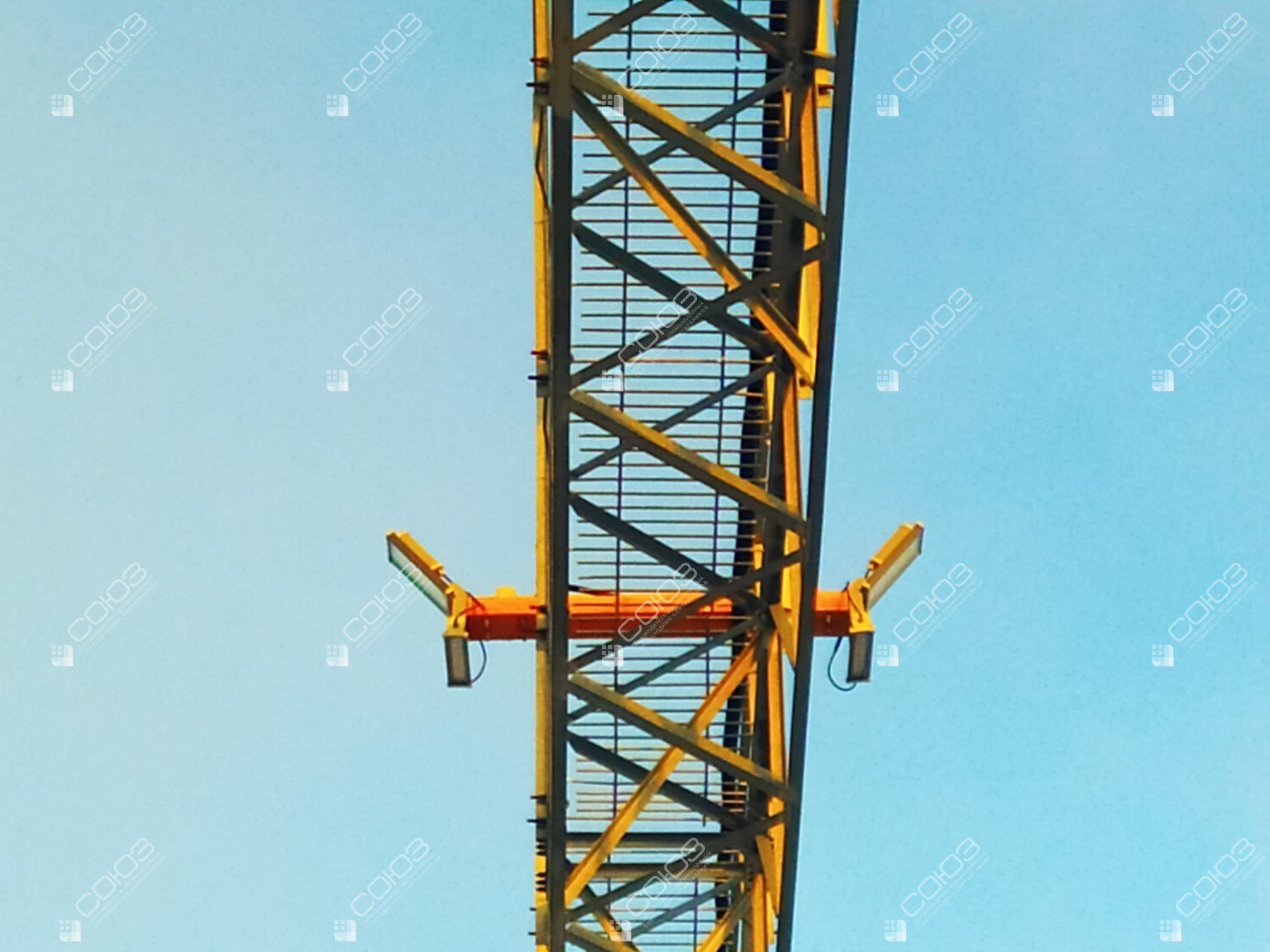

Крепление на брусе

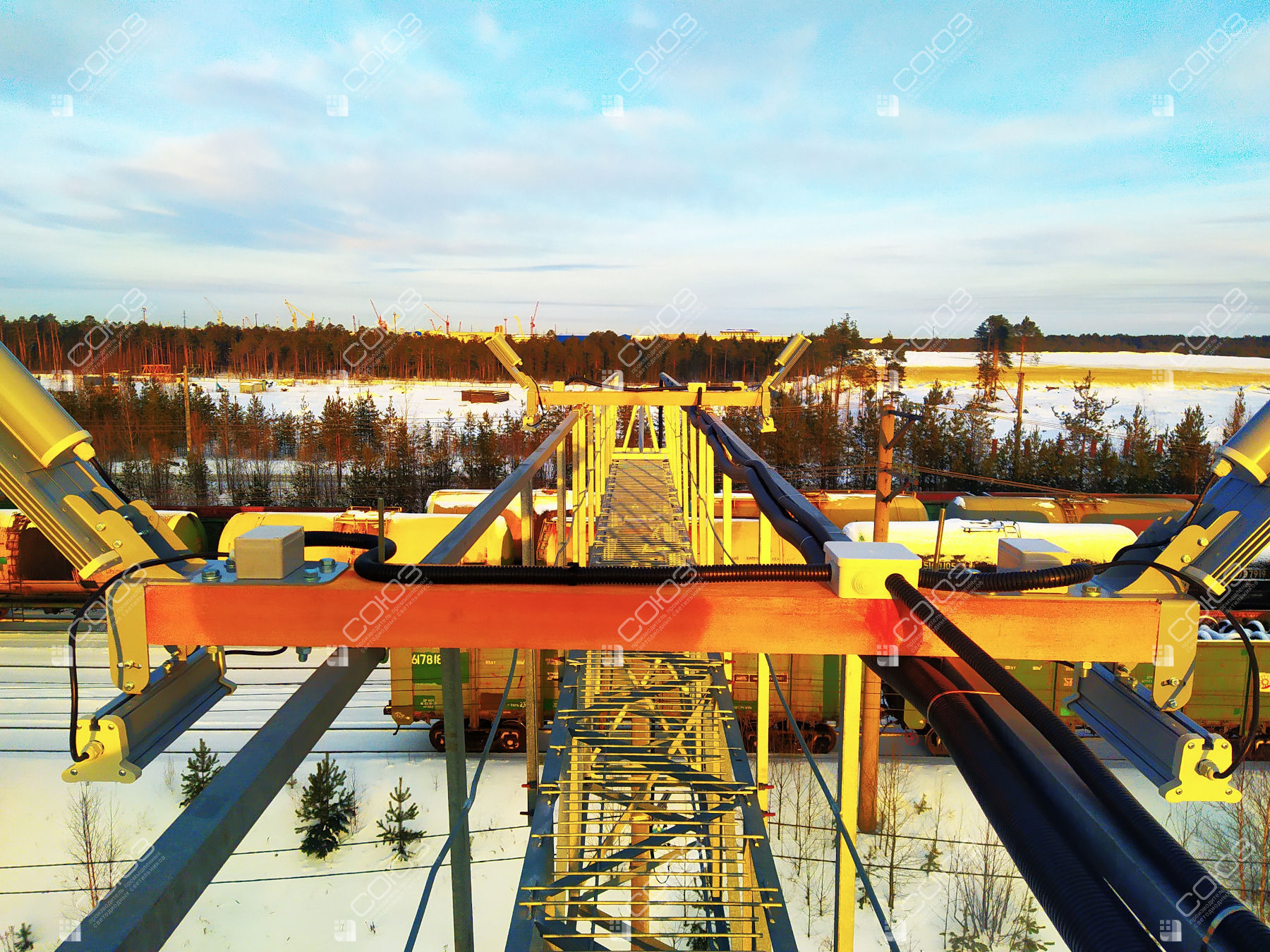

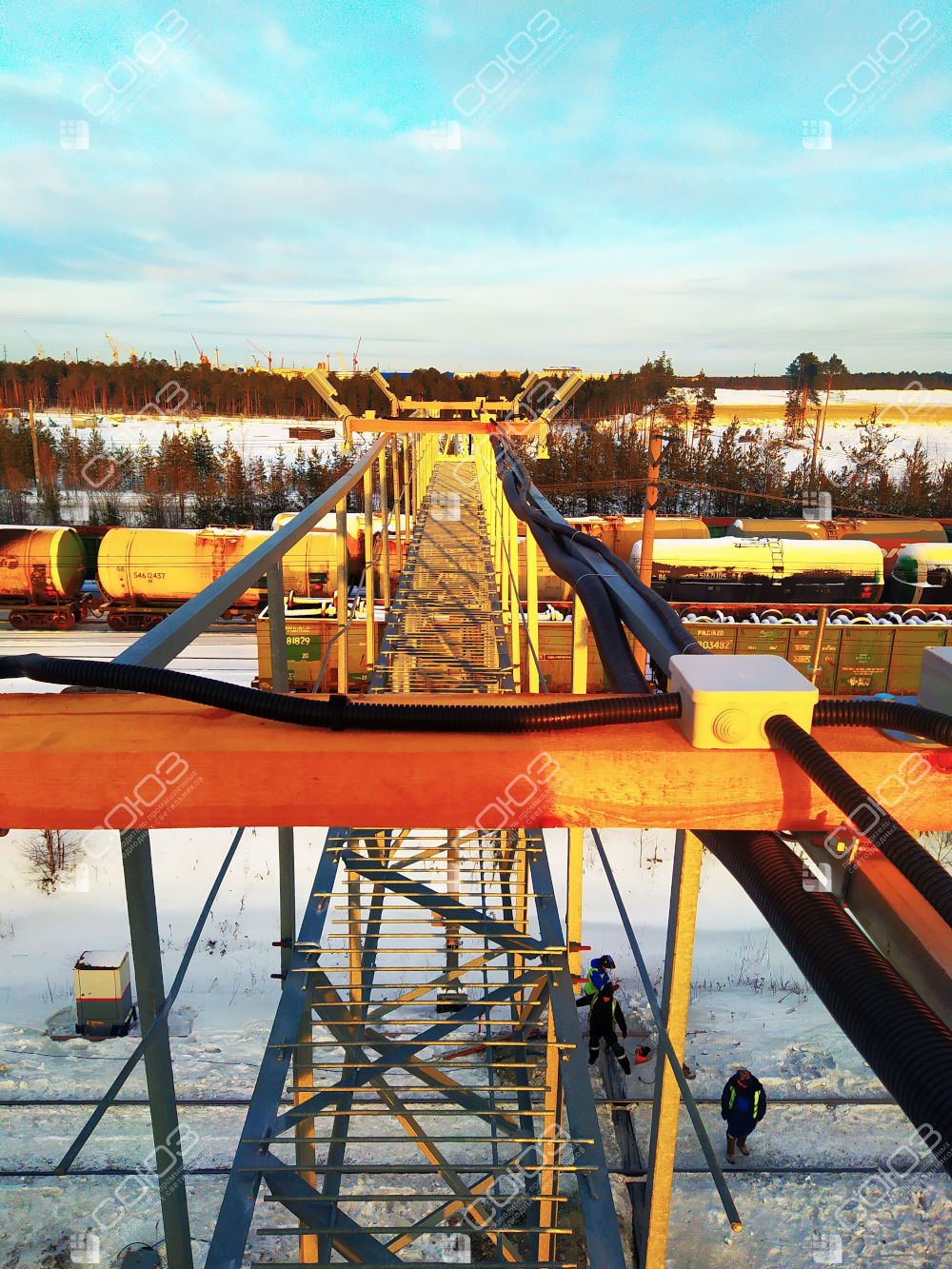

Комплекс закрепляется на деревянном брусе 150 × 75 мм. На нём расположена клеммная коробка. Габариты и крепёжные элементы приведены в чертеже светильника.
Наружная эксплуатация
Алюминиевый корпус с полимерным покрытием и экраном из оптического поликарбоната. Степень защиты IP67; гарантия производителя — 5 лет.
Что учесть при подборе аналога СОКР 5-100
Этот проект показывает применение СОЮЗ 26-90/3-67 для замены СОКР 5-100. Для другого участка подбор выполняют по его условиям: нужны схема путей, шаг поперечин, высота установки, требования к освещённости и сведения о существующем питании и креплении.
Светотехнический расчёт определяет число комплексов, их размещение и направления модулей. Для сравнения моделей откройте раздел «Ригельные светильники СОЮЗ 26». Параметры света применённой модели: 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
