СОЮЗ 22 · УЛИЧНОЕ ОСВЕЩЕНИЕ
Уличные светодиодные светильники от производителя. Пять мощностей и три варианта КСС — чтобы направить свет по форме вашего объекта.
15 моделей СОЮЗ 22 · от 5 624 до 32 814 лм.
Подбор по высоте опор, размерам территории и требуемой освещённости.
СНАЧАЛА ВЫБЕРИТЕ НАПРАВЛЕНИЕ
ПОЛНЫЙ КАТАЛОГ
Пятнадцать консольных моделей в одном разделе: пять мощностей и три КСС. Сравните световой поток, форму светового пятна и выберите подходящее исполнение.
Три исполнения одной мощности — с косинусным, глубоким и широким светораспределением.
Для дворов многоквартирных домов, внутриквартальных проездов, парковок и придомовых территорий.
Для территорий предприятий, открытых складов, периметров, погрузочных зон и подъездных путей.
ПОДБОР БЕЗ ДОГАДОК
Уличный светильник подбирают не только по ваттам. На результат влияют высота и шаг опор, ширина дороги или площадки, требуемые люксы и форма светового пятна.

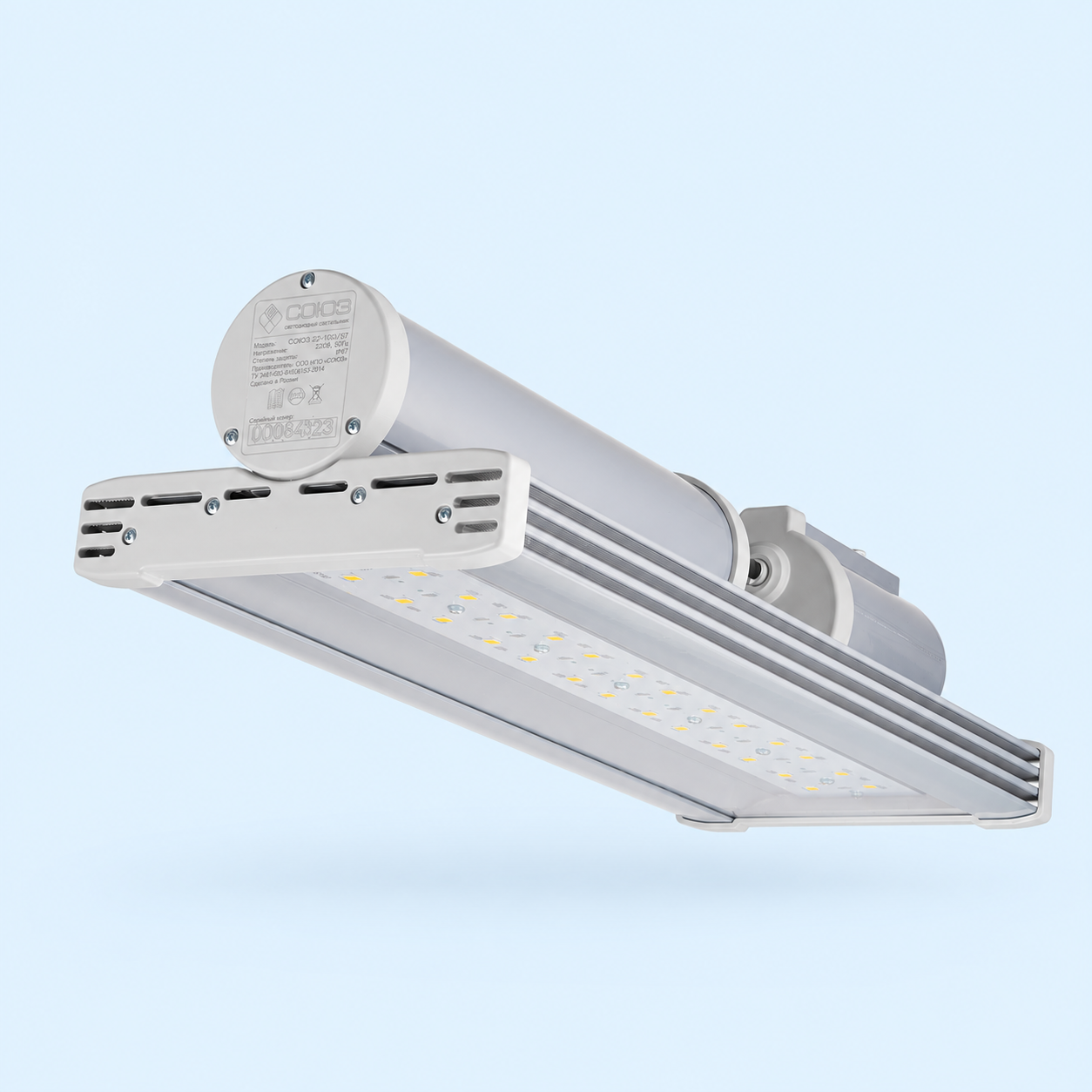

КОНСТРУКЦИЯ И УСТАНОВКА

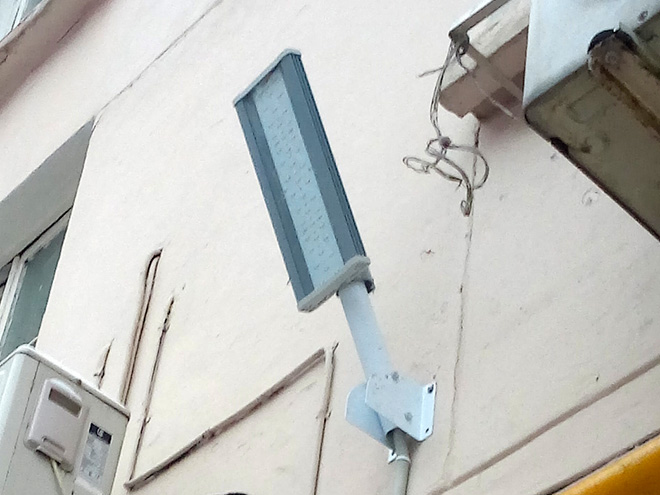

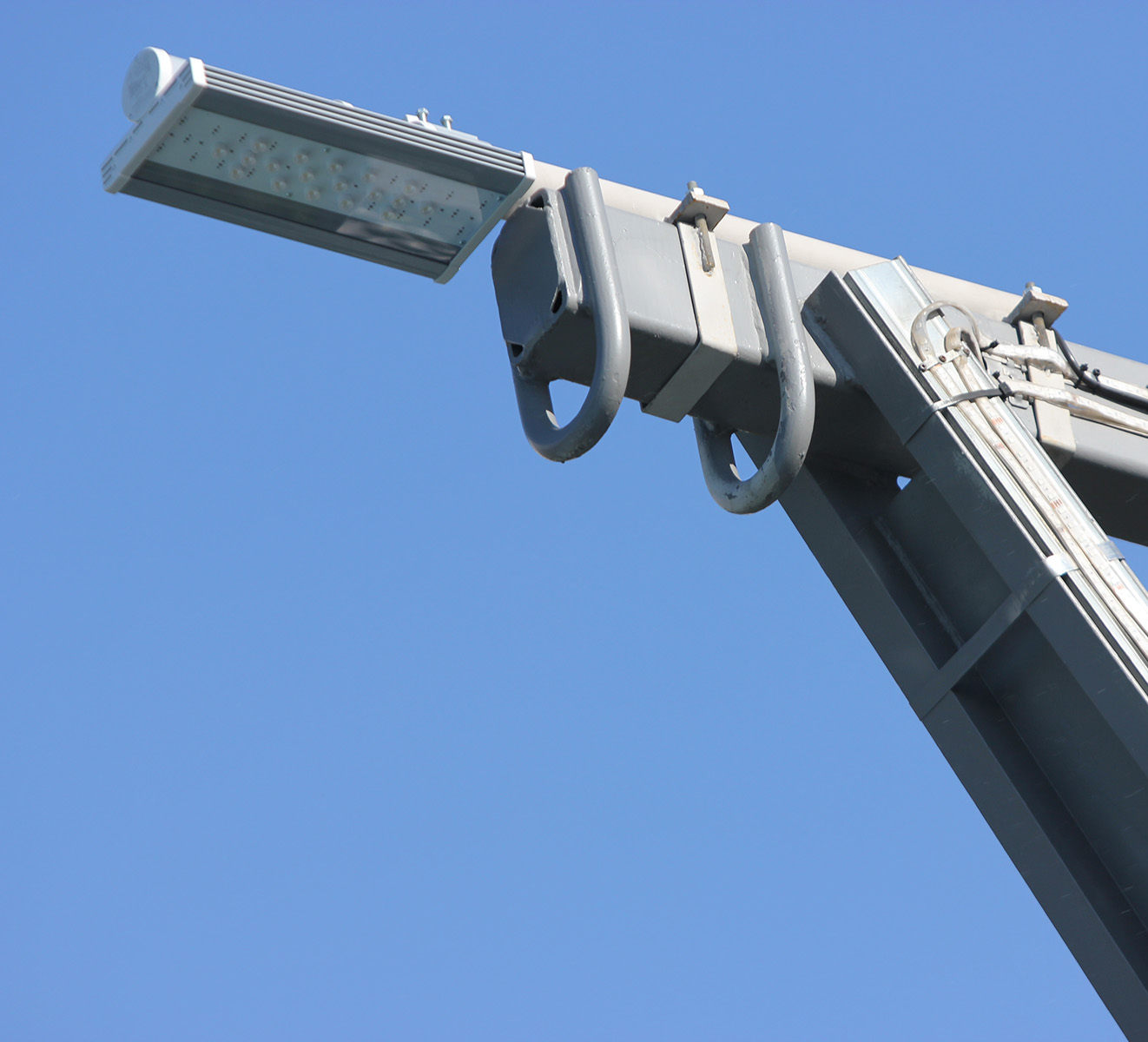

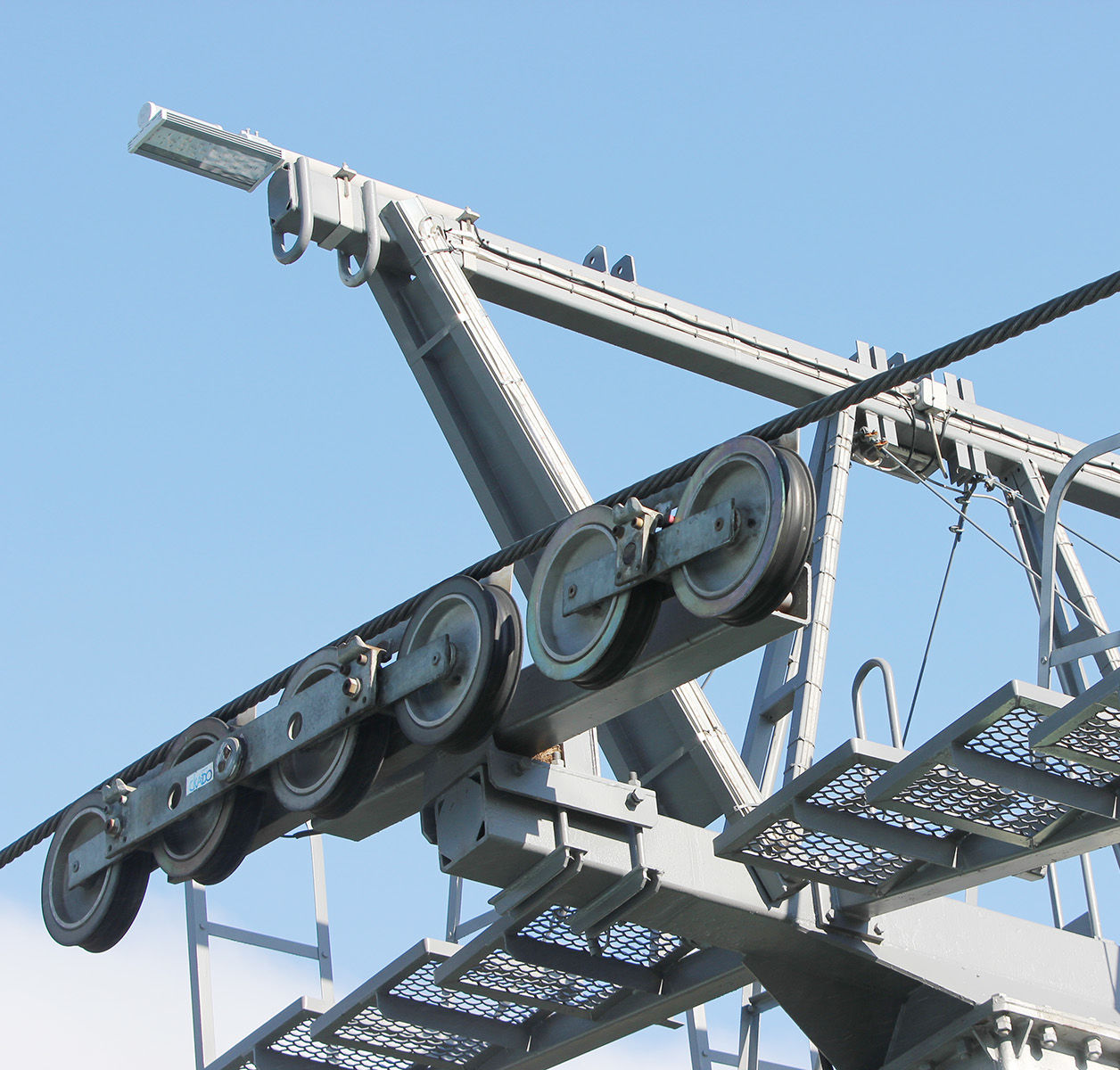

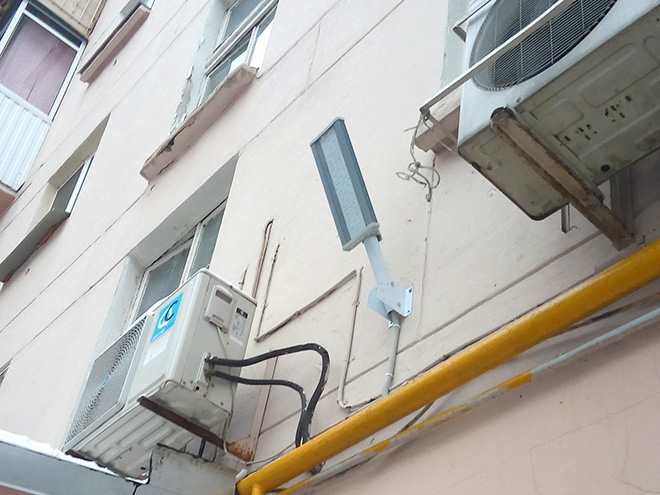

СОЮЗ 22 устанавливается на трубчатую консоль опоры. Для настенного монтажа нужен отдельный консольный кронштейн.
Наружный диаметр трубы
в месте посадки светильника
Перед подбором измерьте наружный диаметр трубы и сверьте место установки с чертежом выбранной модели.

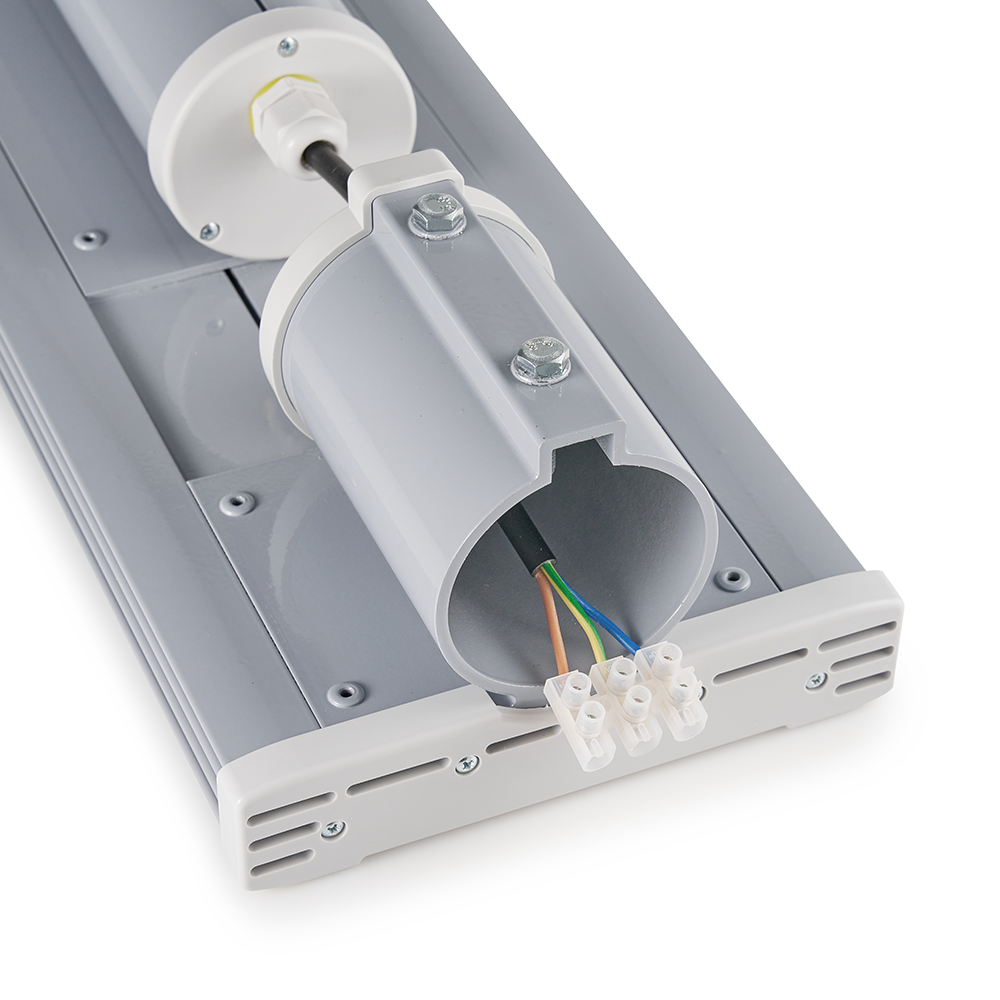

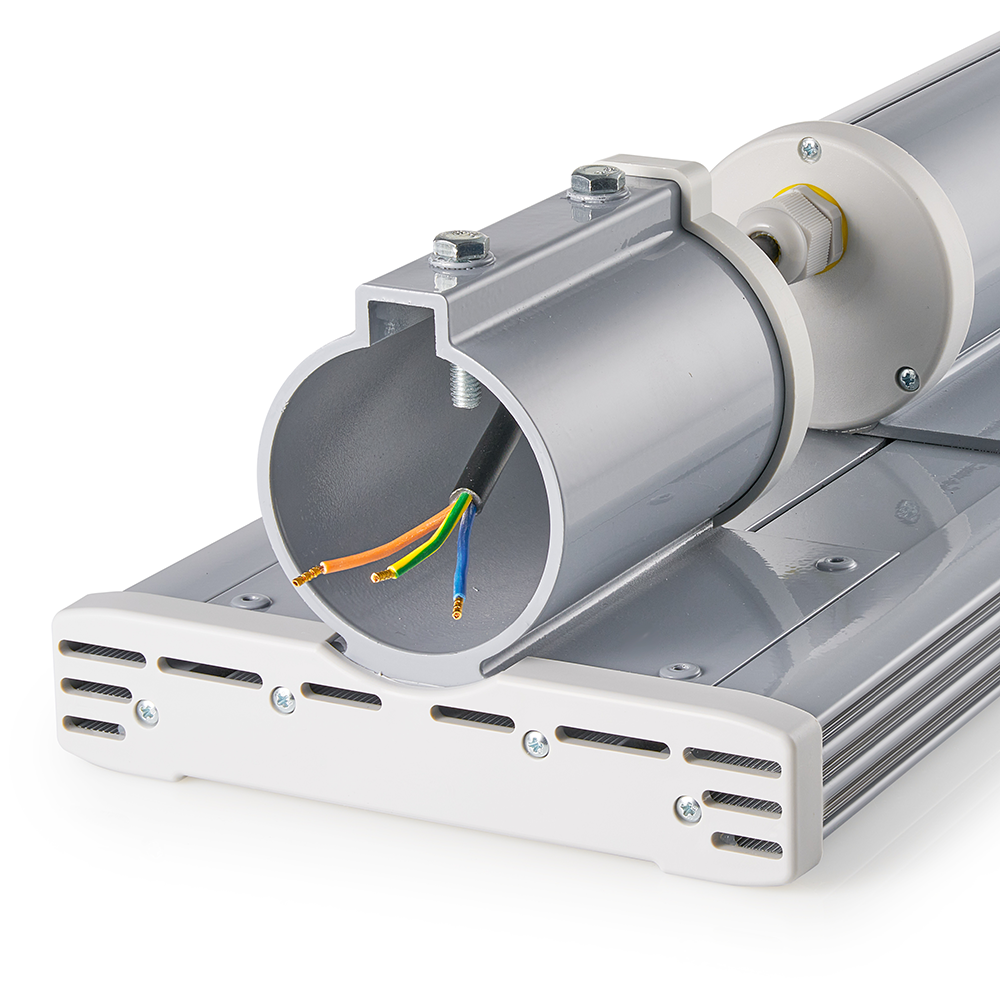

Светильник надевается на трубу и закрепляется болтами. В креплении предусмотрены стальные резьбовые заклёпки.

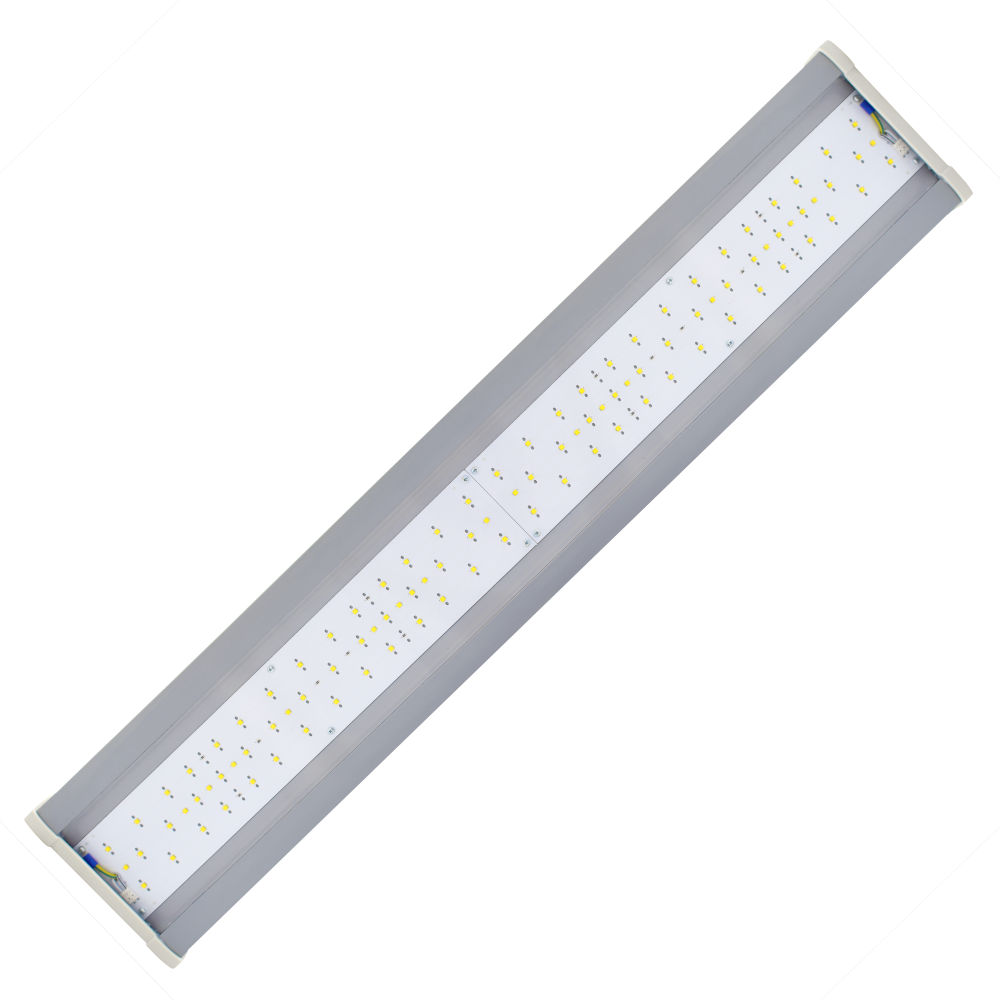

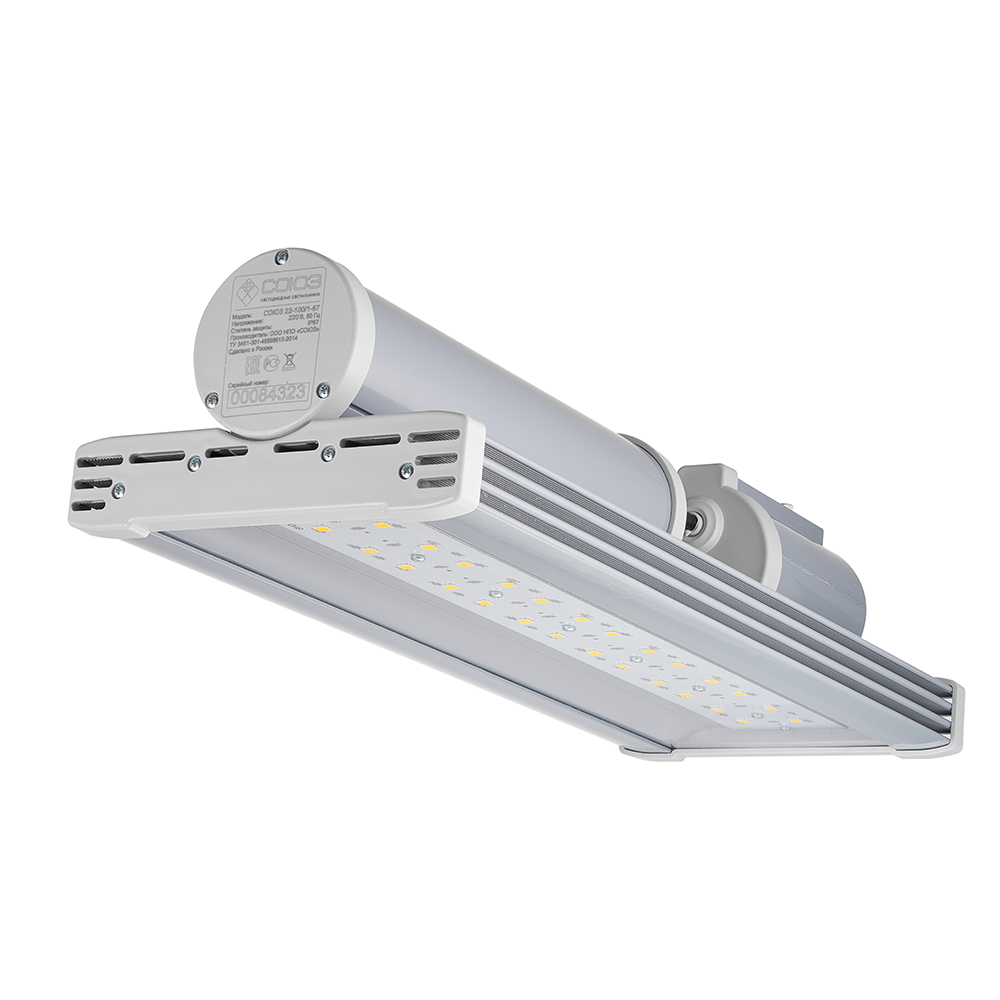

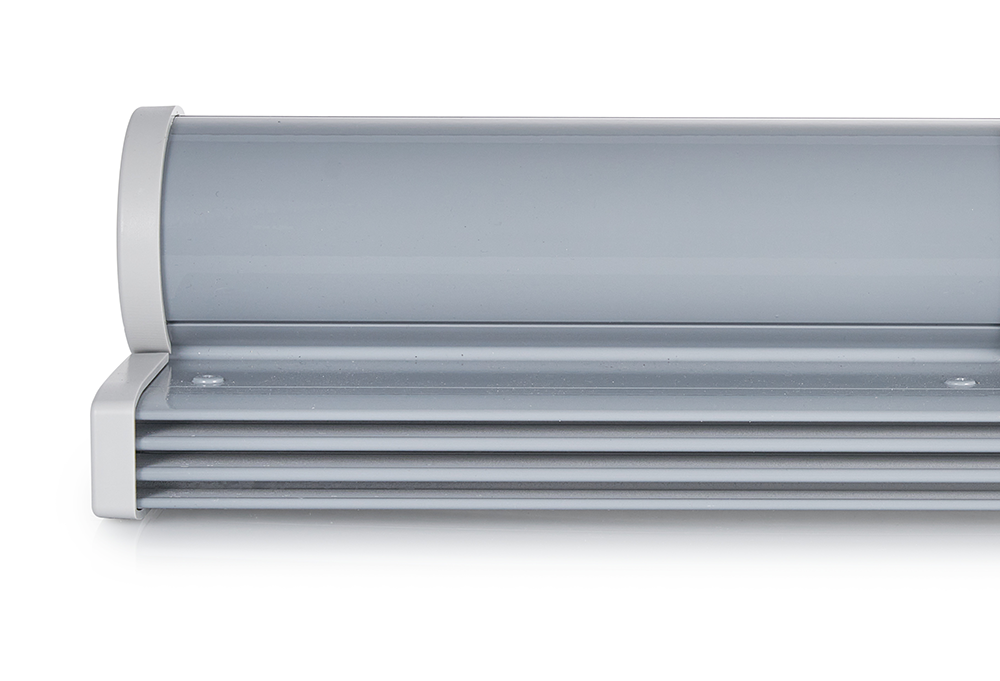

Алюминиевый профиль отводит тепло от светодиодного модуля. Отсек драйвера отделён воздушным промежутком — это уменьшает взаимный нагрев.
НАДЁЖНОСТЬ ИЗНУТРИ

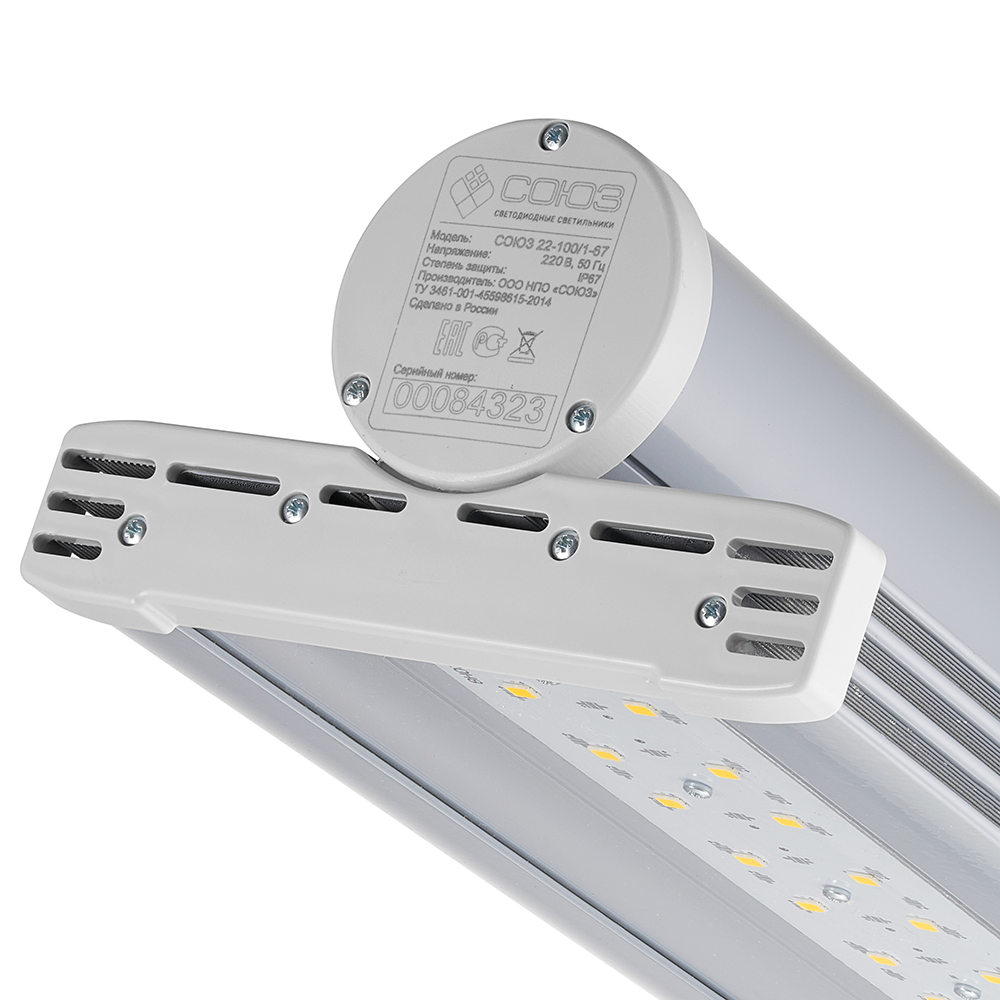

Источник питания расположен в отдельном цилиндрическом отсеке над светодиодным модулем. Он не только питает светильник, но и защищает его при нештатных условиях.
Комбинированная двухуровневая защита светильника.
Защита от кратковременных импульсов длительностью до 50 мкс.
Аварийное отключение драйвера при перегреве.
Рабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.
Показано на примере СОЮЗ 22-100/1-67 ↗
ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ

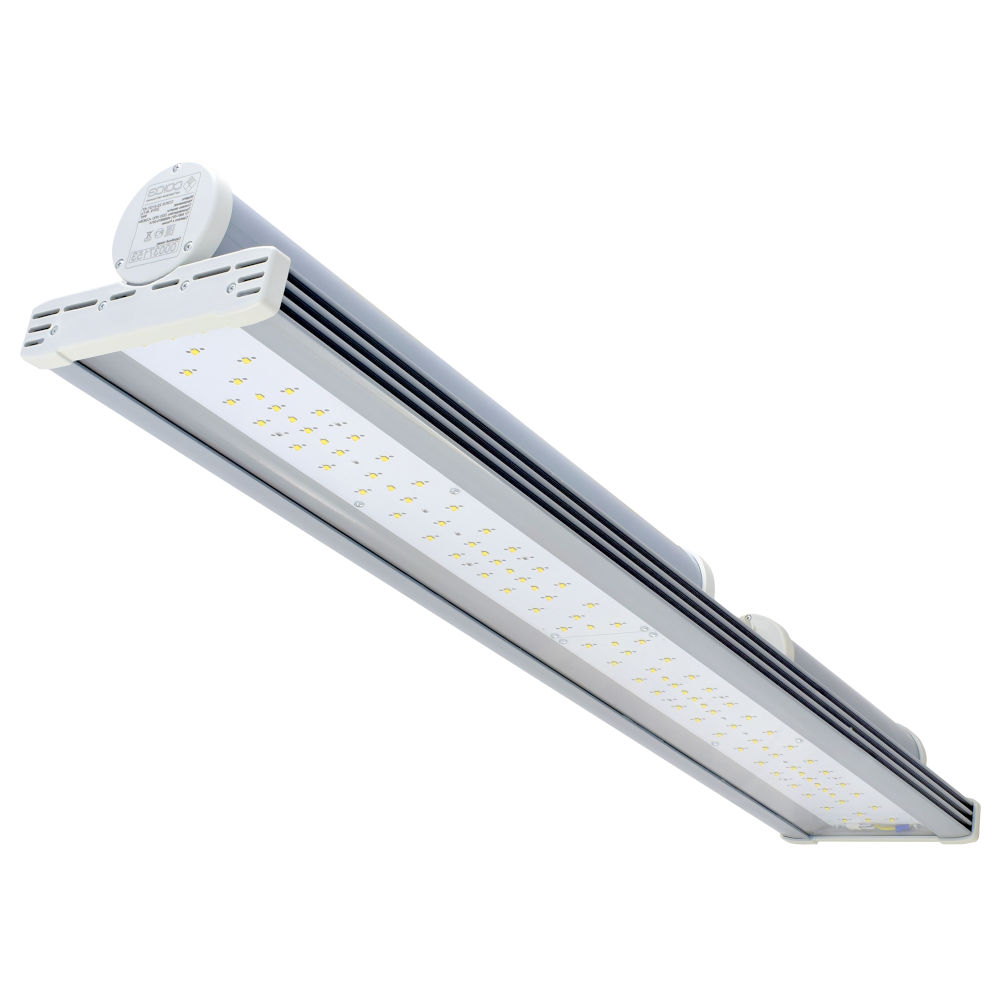

Все модели построены на единой алюминиевой платформе и отличаются мощностью и оптикой. Это упрощает подбор и обслуживание оборудования на крупных объектах.
Пять ступеней мощности от локального освещения до высоких опор и больших площадок.
Полная защита от пыли и надёжная работа под дождём, снегом и в условиях высокой влажности.
Исполнение УХЛ1 для круглогодичной эксплуатации в разных регионах России.
Защита от импульсов до 10 кВ и перенапряжения до 600 В.
Консольная установка на типовые опоры уличного освещения.
Расчётный срок службы и гарантия производителя 5 лет.
Наглядное сравнение
Нажмите на тип КСС.
Сравните луч и световое пятно.
Учебная визуализация, не расчёт конкретного светильника. Размеры и яркость показаны условно, без масштаба. Угол и распределение освещённости зависят от оптики модели.
Точная фотометрия — в IES-файлах. Подробнее о диаграммах — КСС и светораспределение →
СВЕТИЛЬНИКИ СОЮЗ ПРОИЗВОДИМ САМИ
НПО «СОЮЗ» разрабатывает и выпускает промышленное светодиодное оборудование в Екатеринбурге. Контролируем комплектующие, тепловой режим, герметичность корпуса и электрические параметры.
Посмотреть наше производство →
ДОКАЗАТЕЛЬСТВА В РАБОТЕ

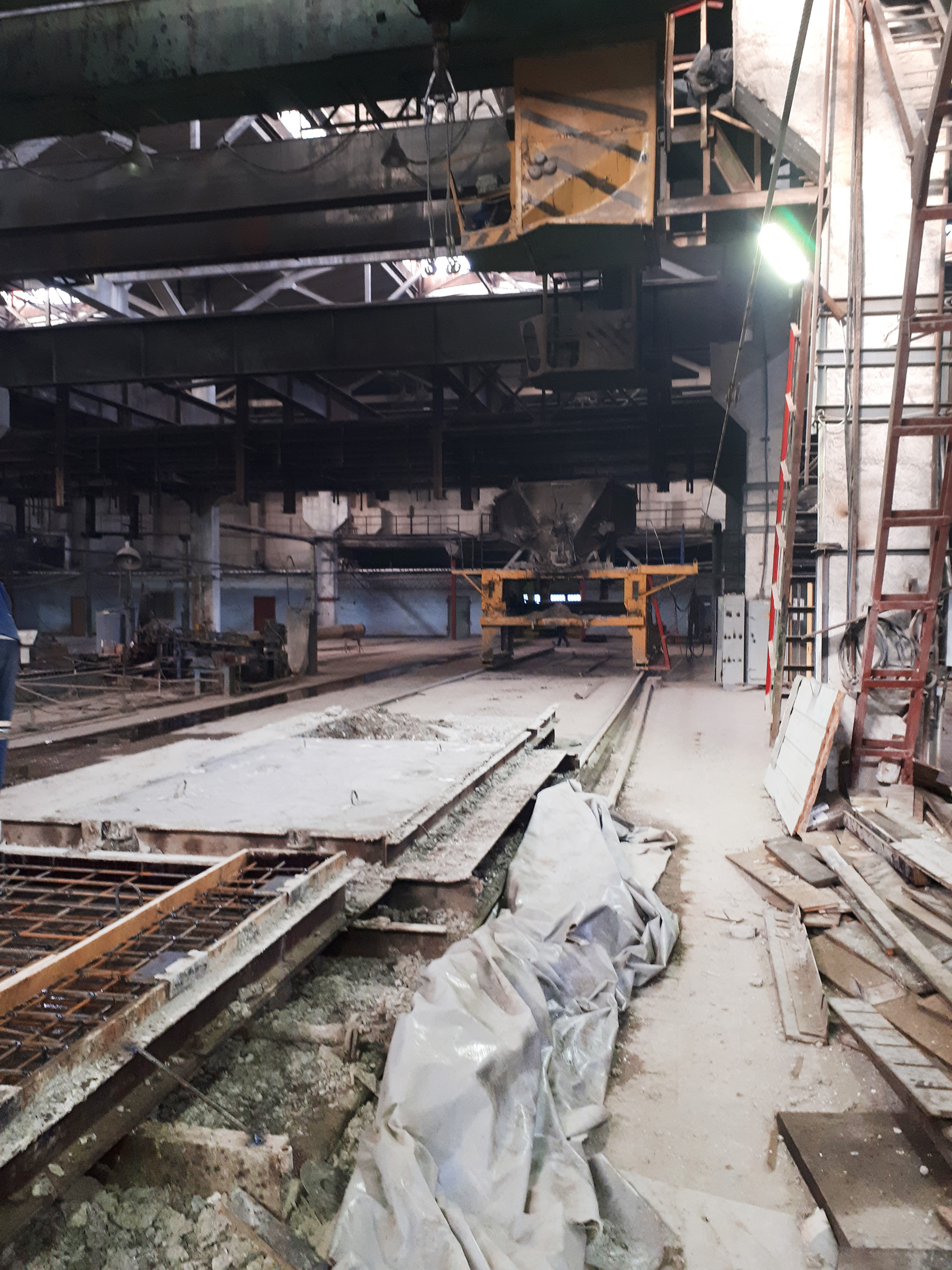

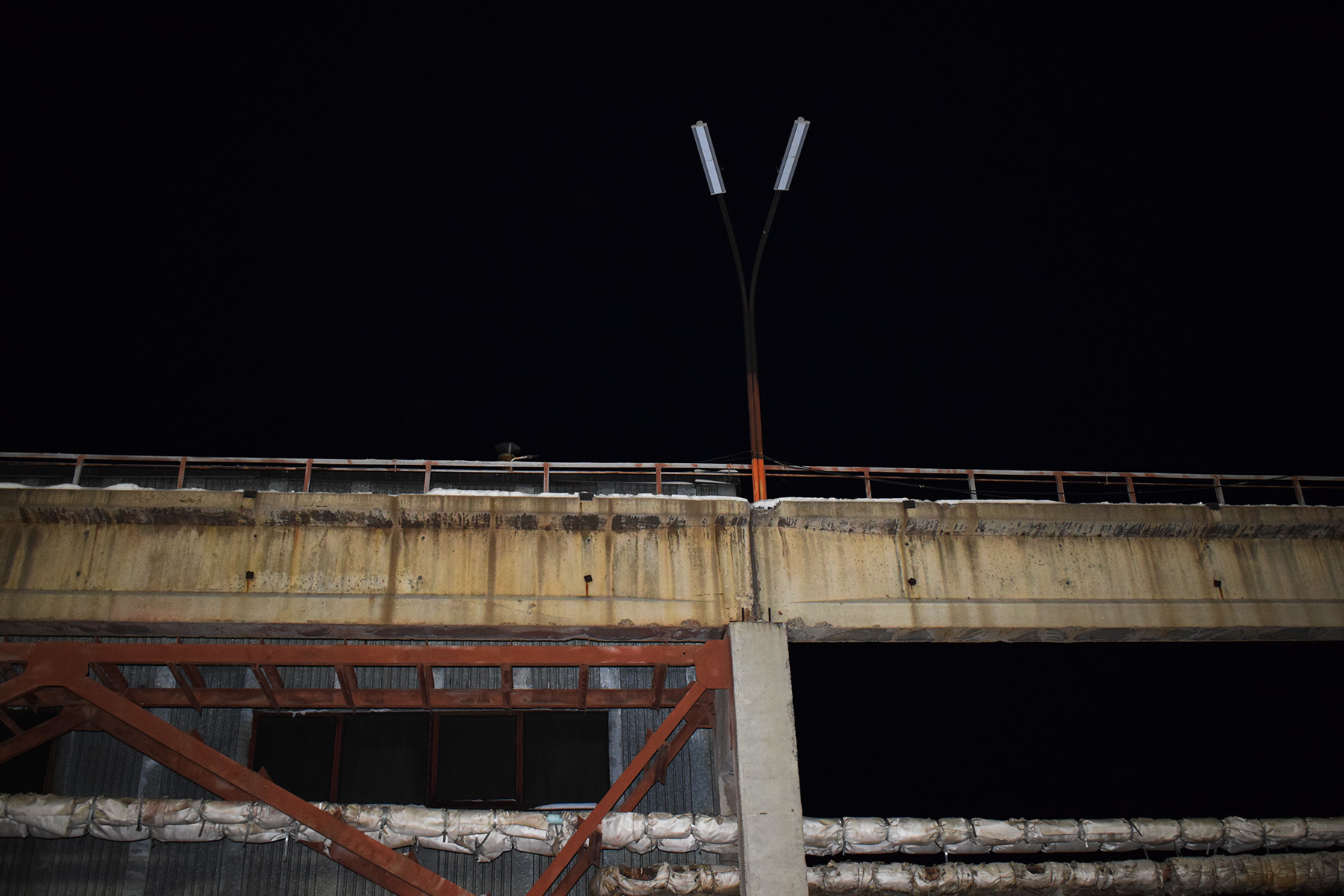

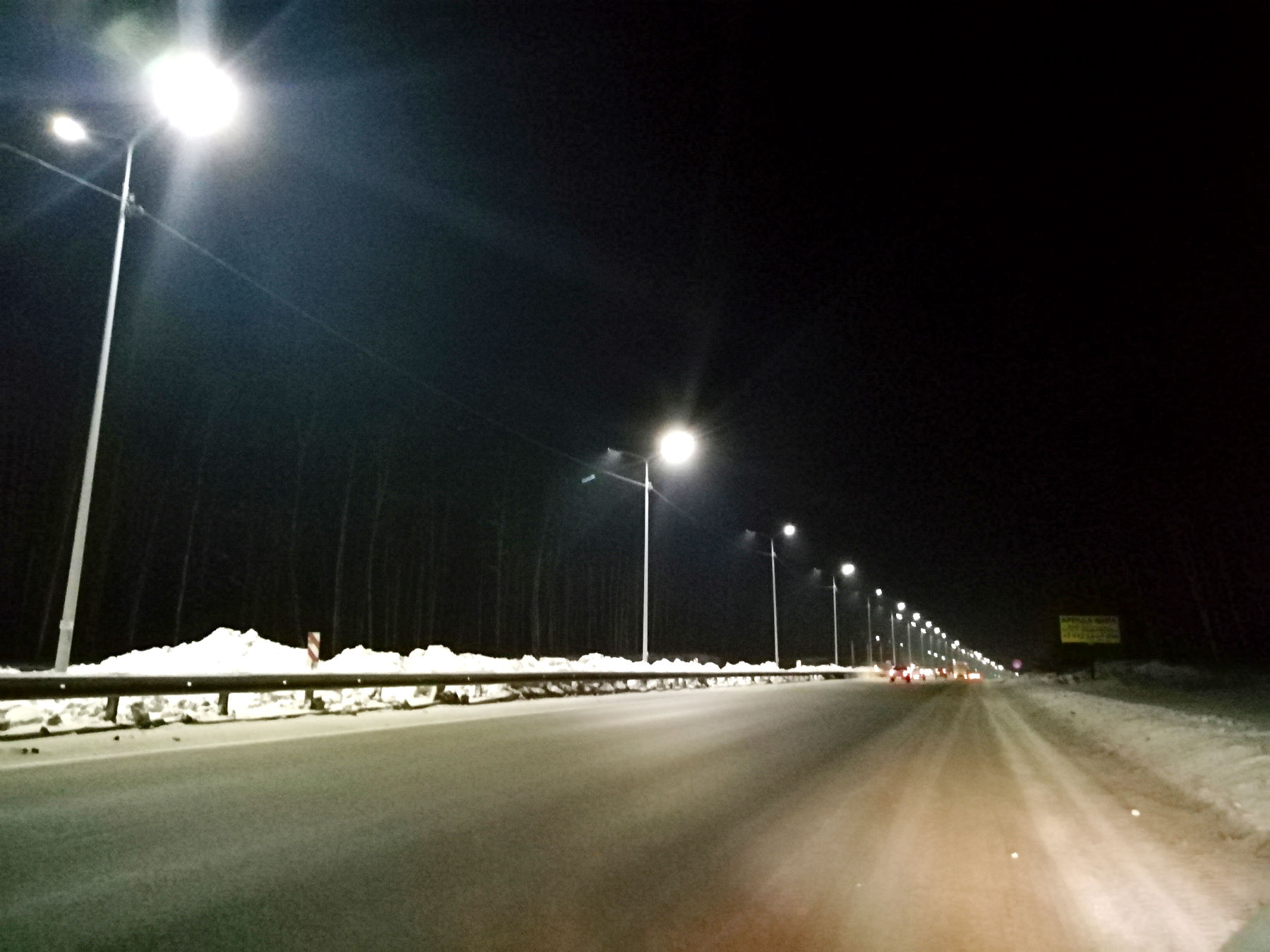

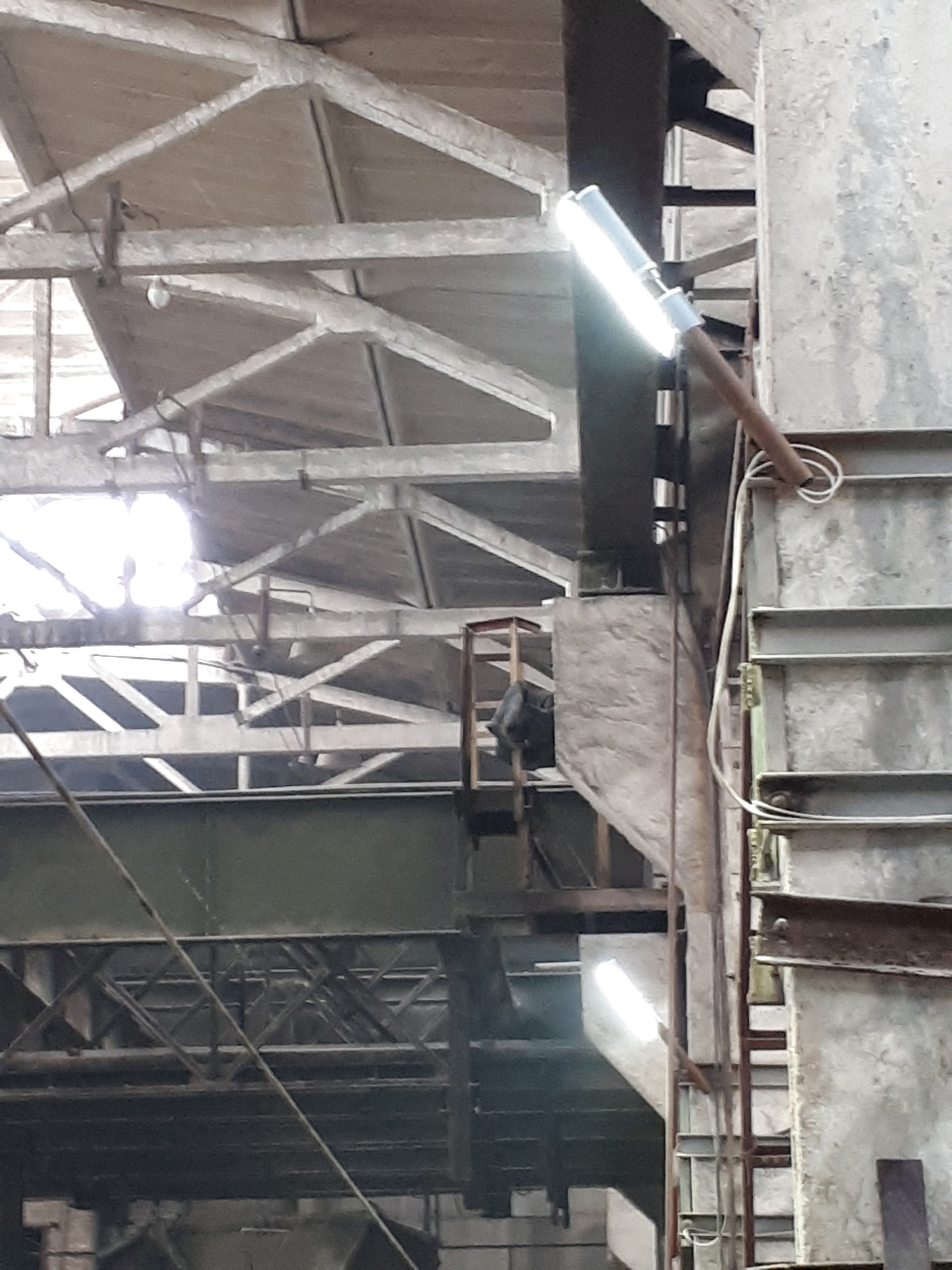

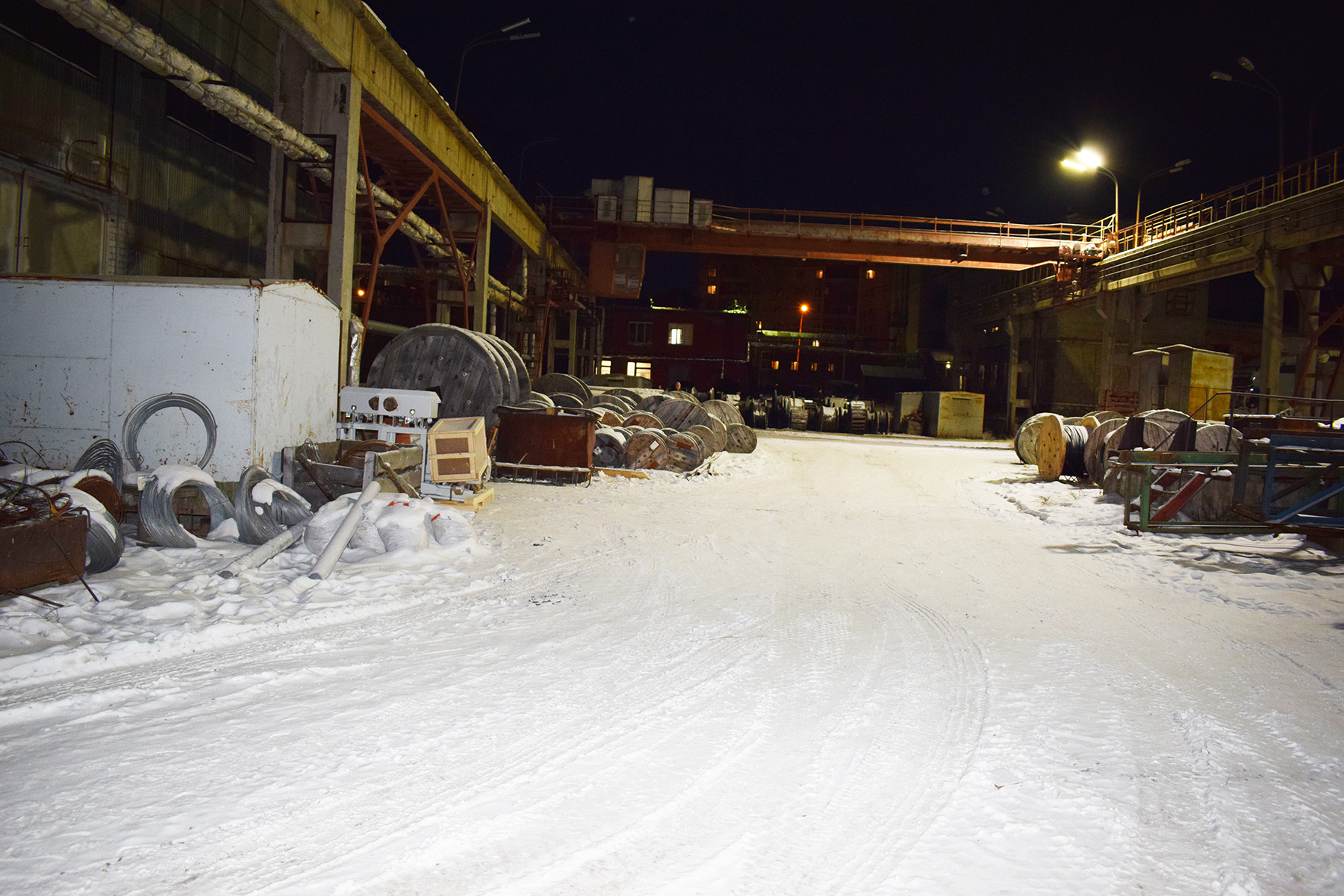

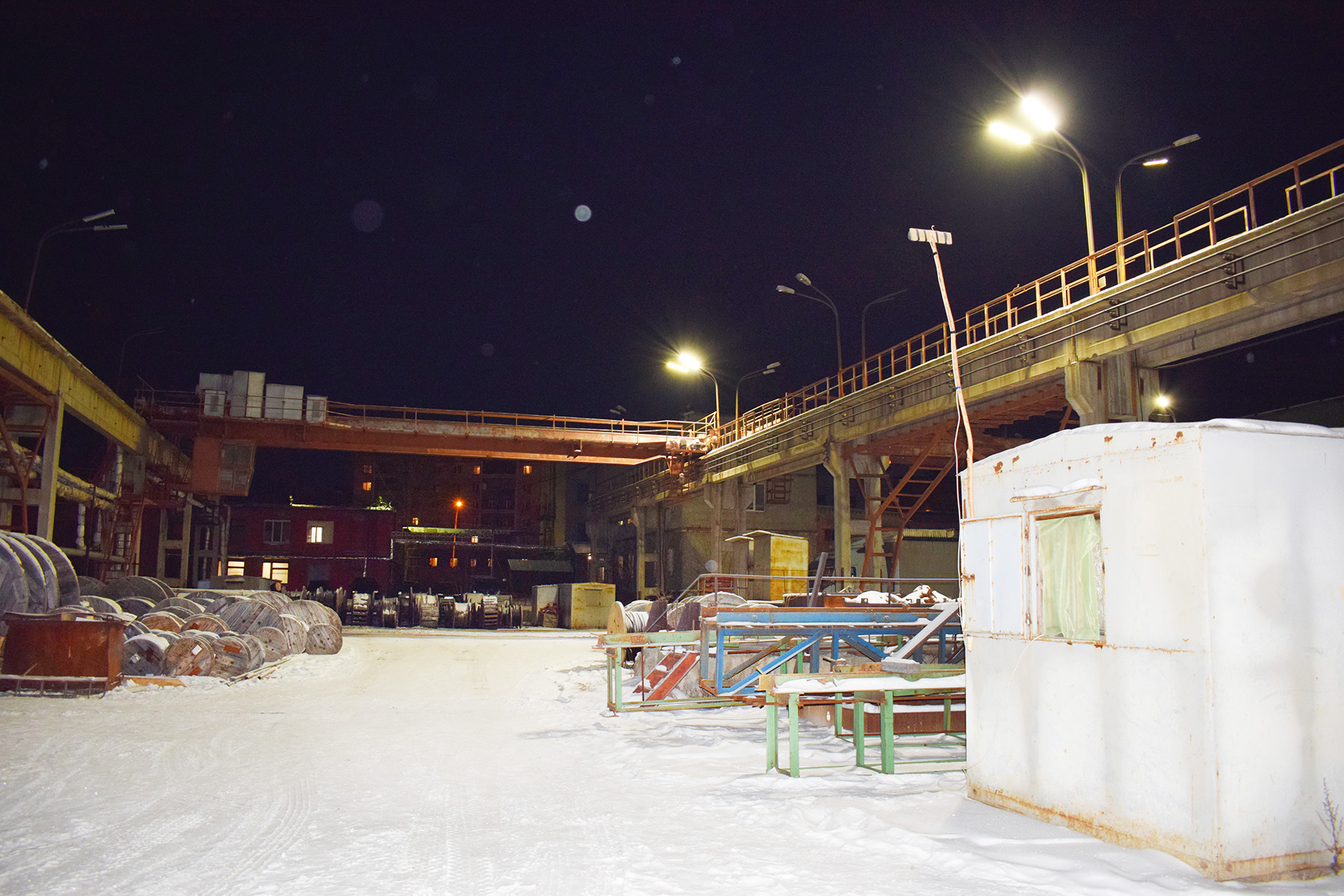

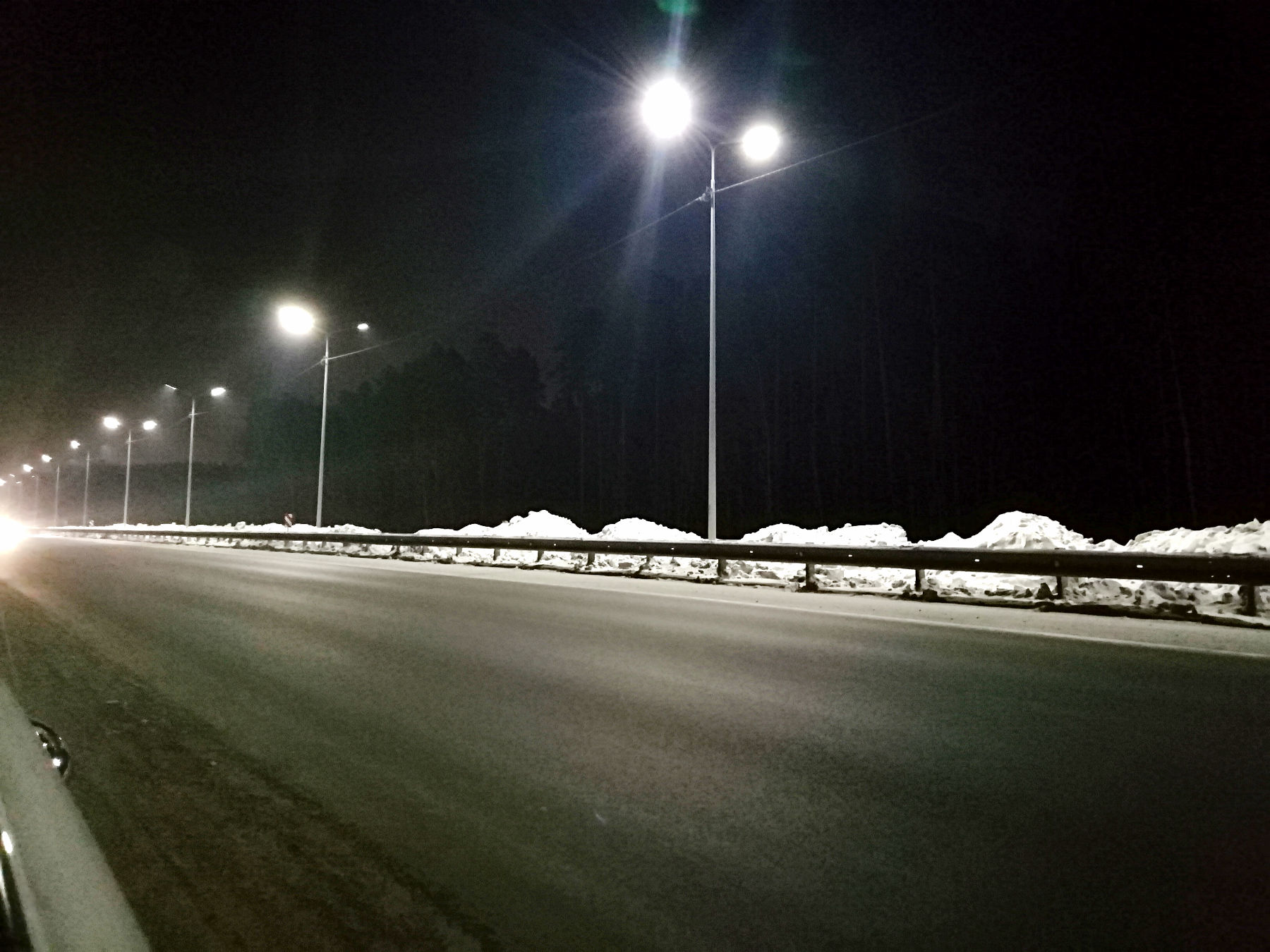

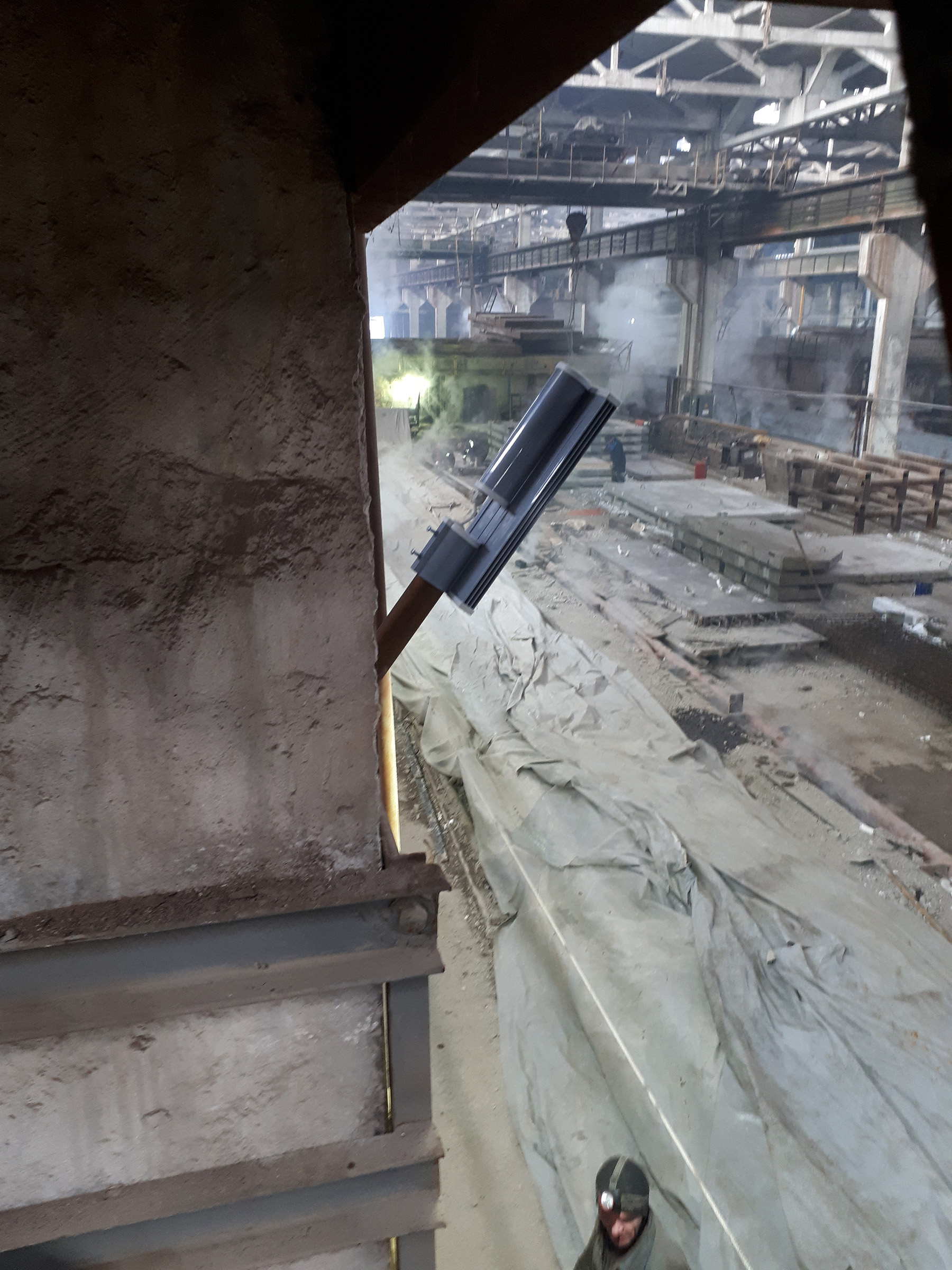

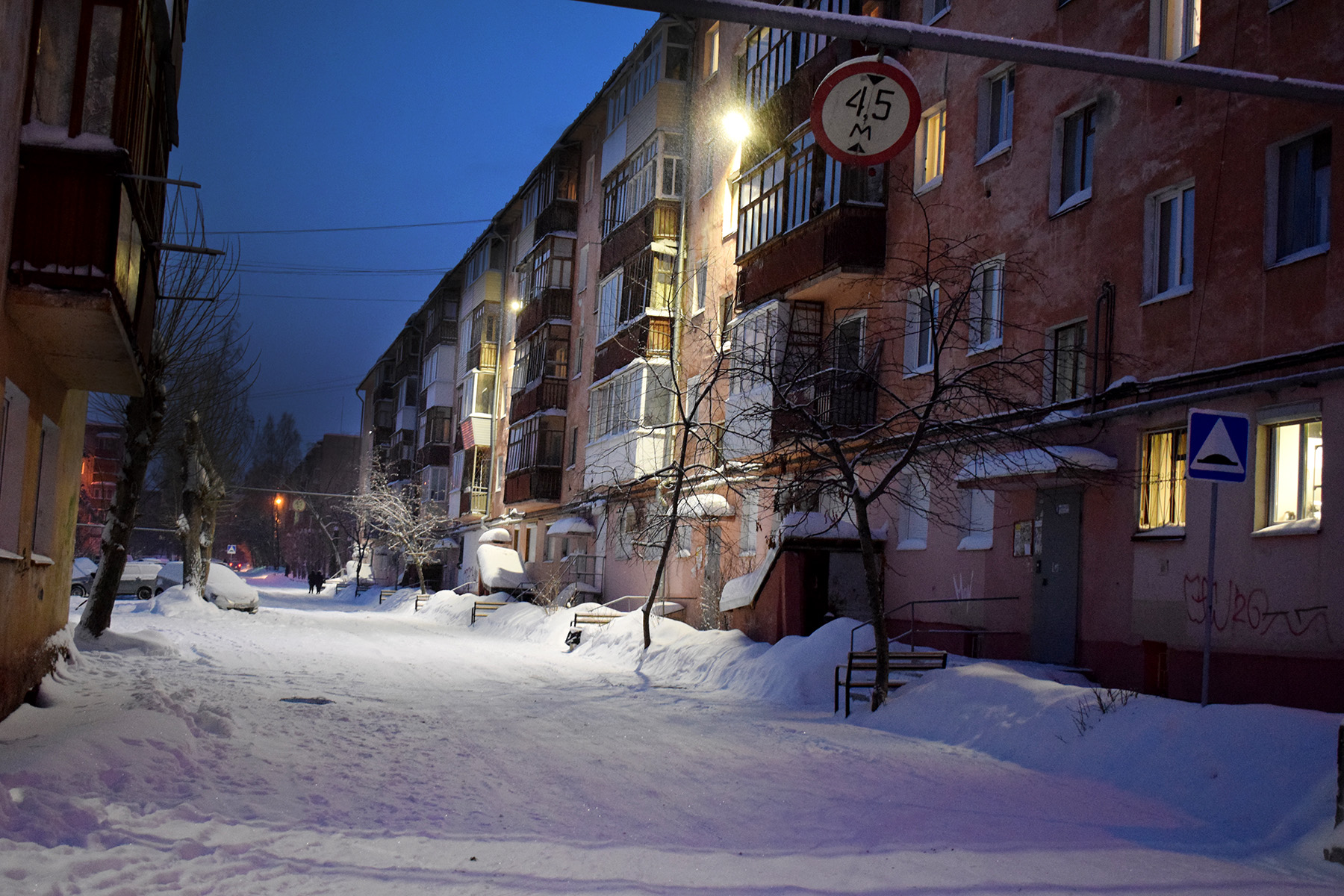

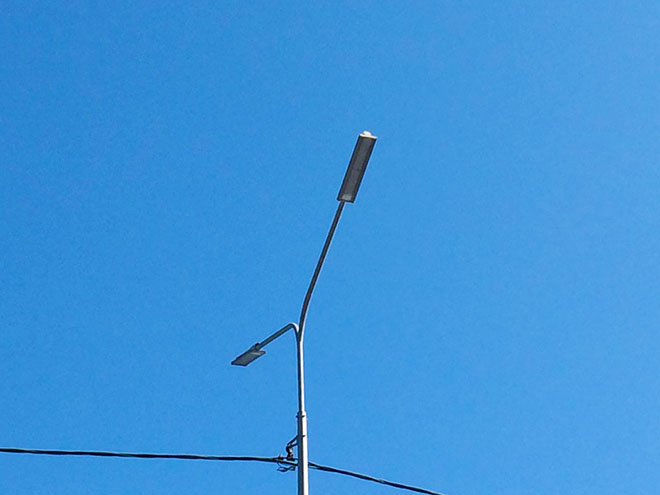

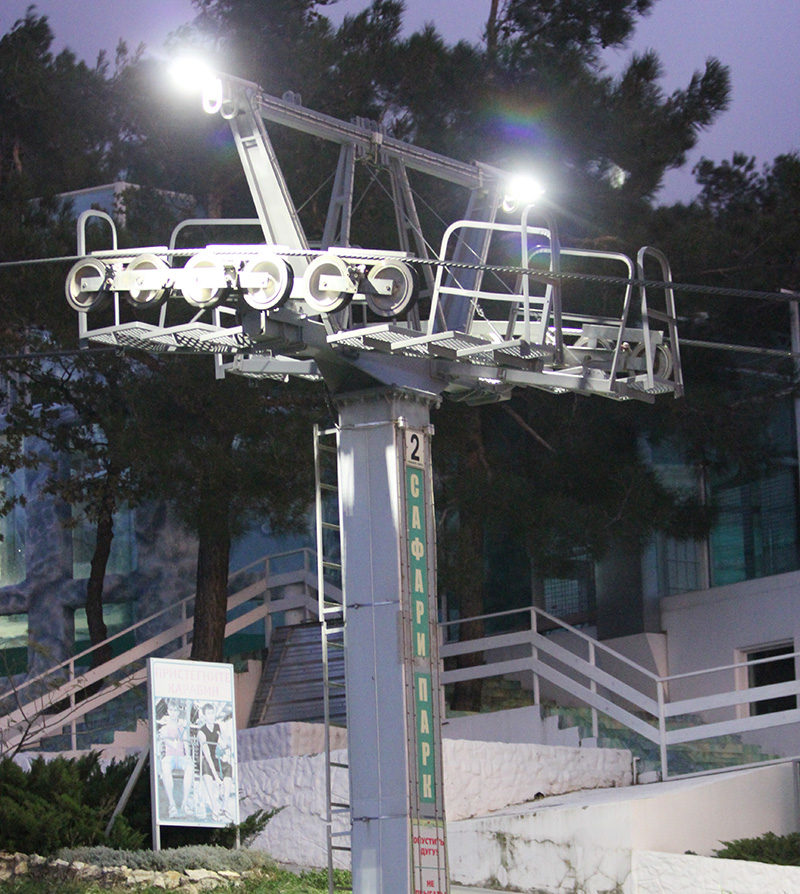

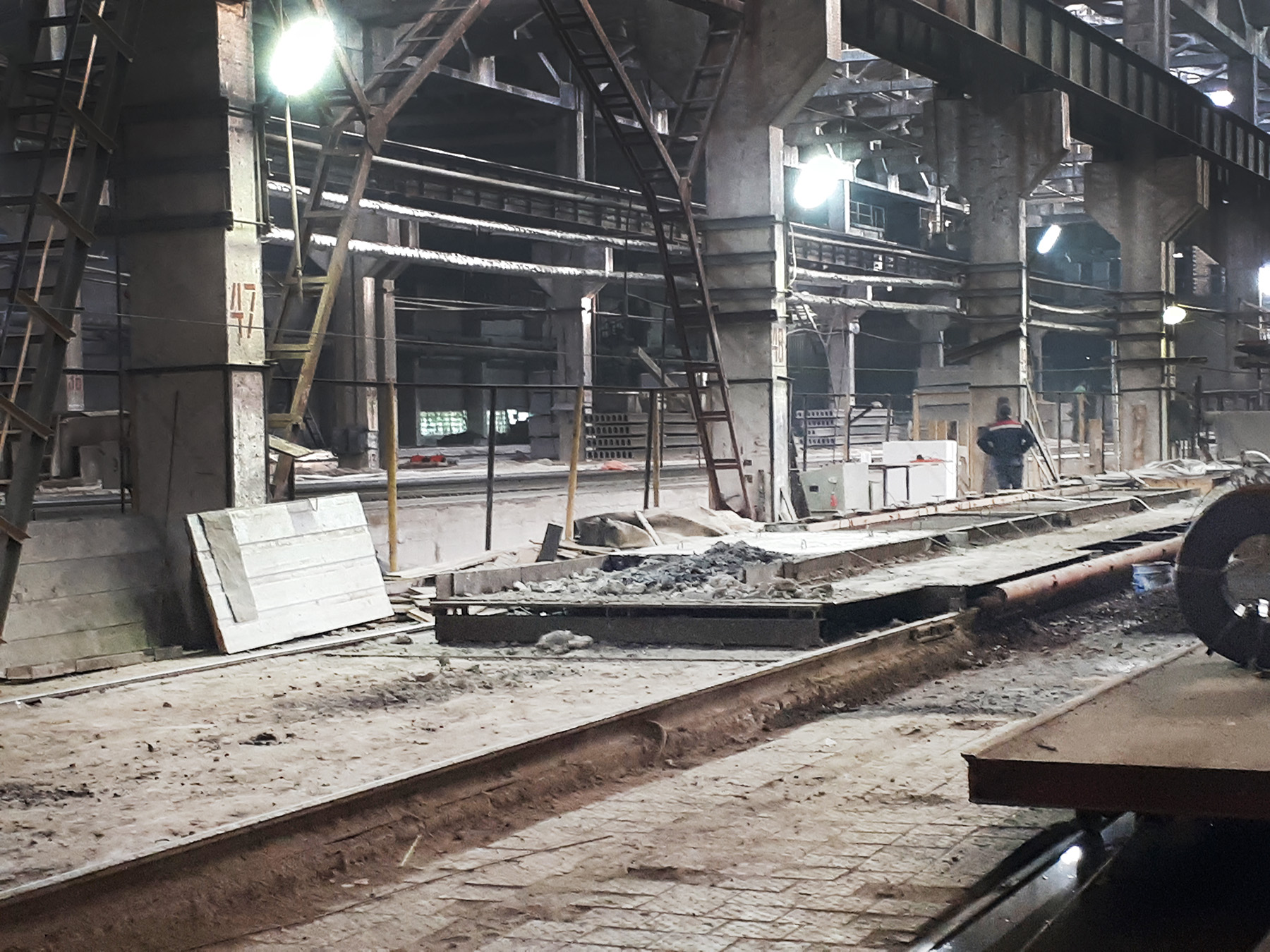

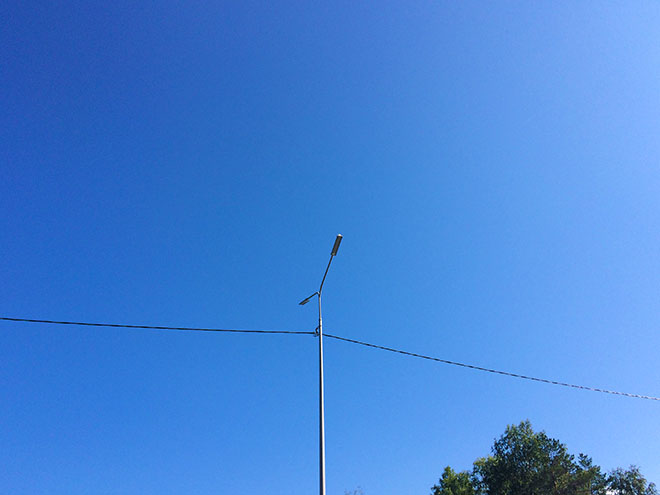

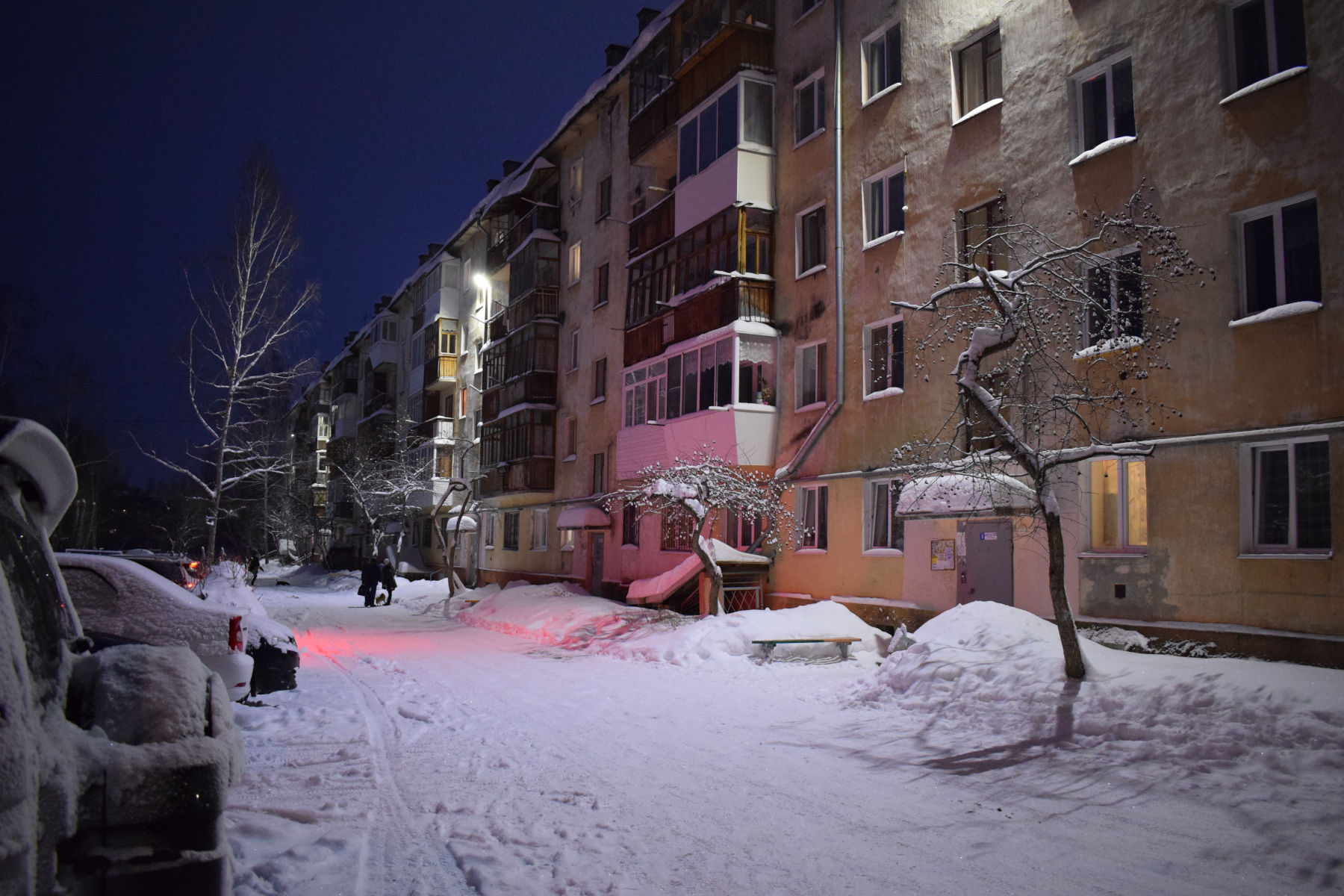

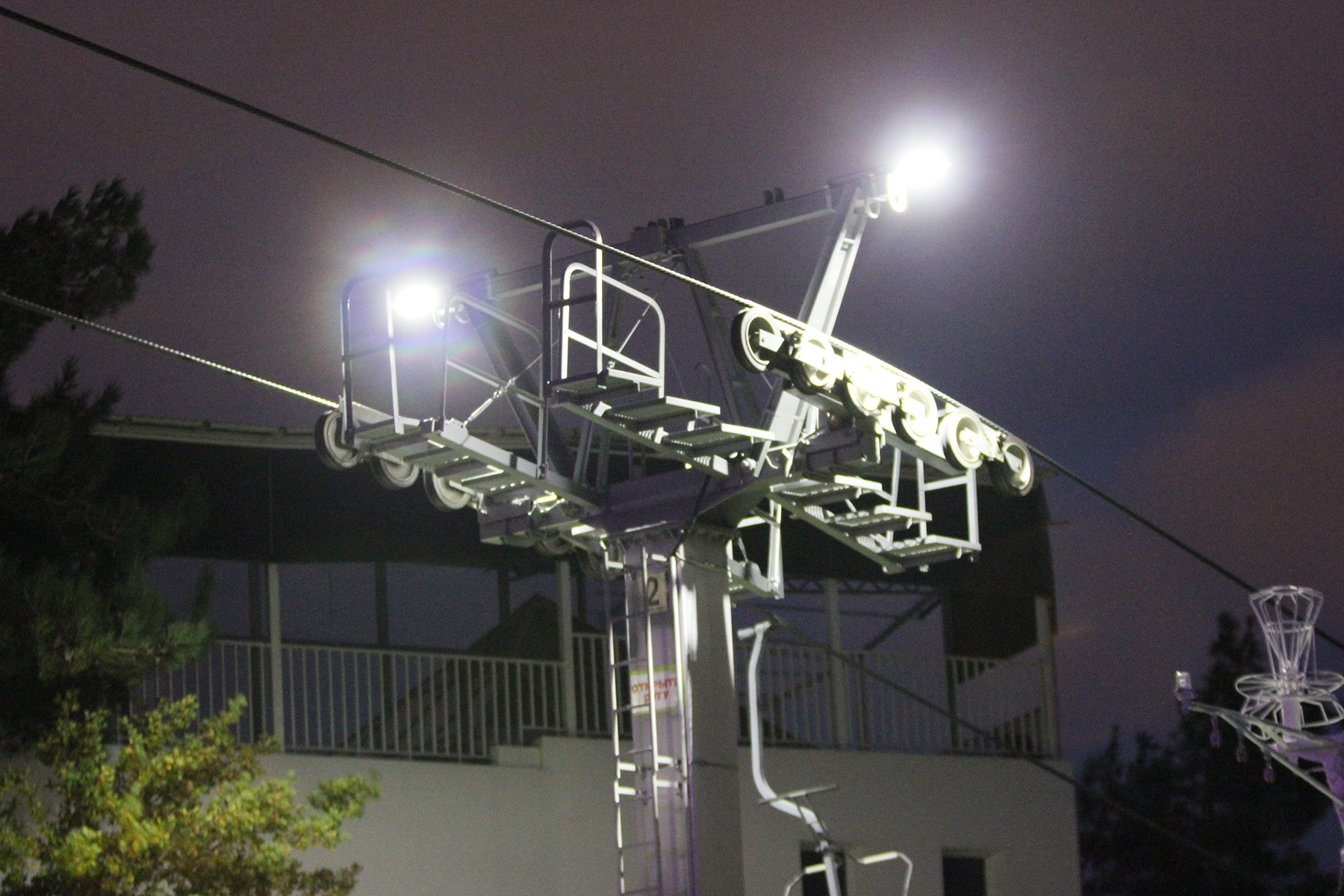

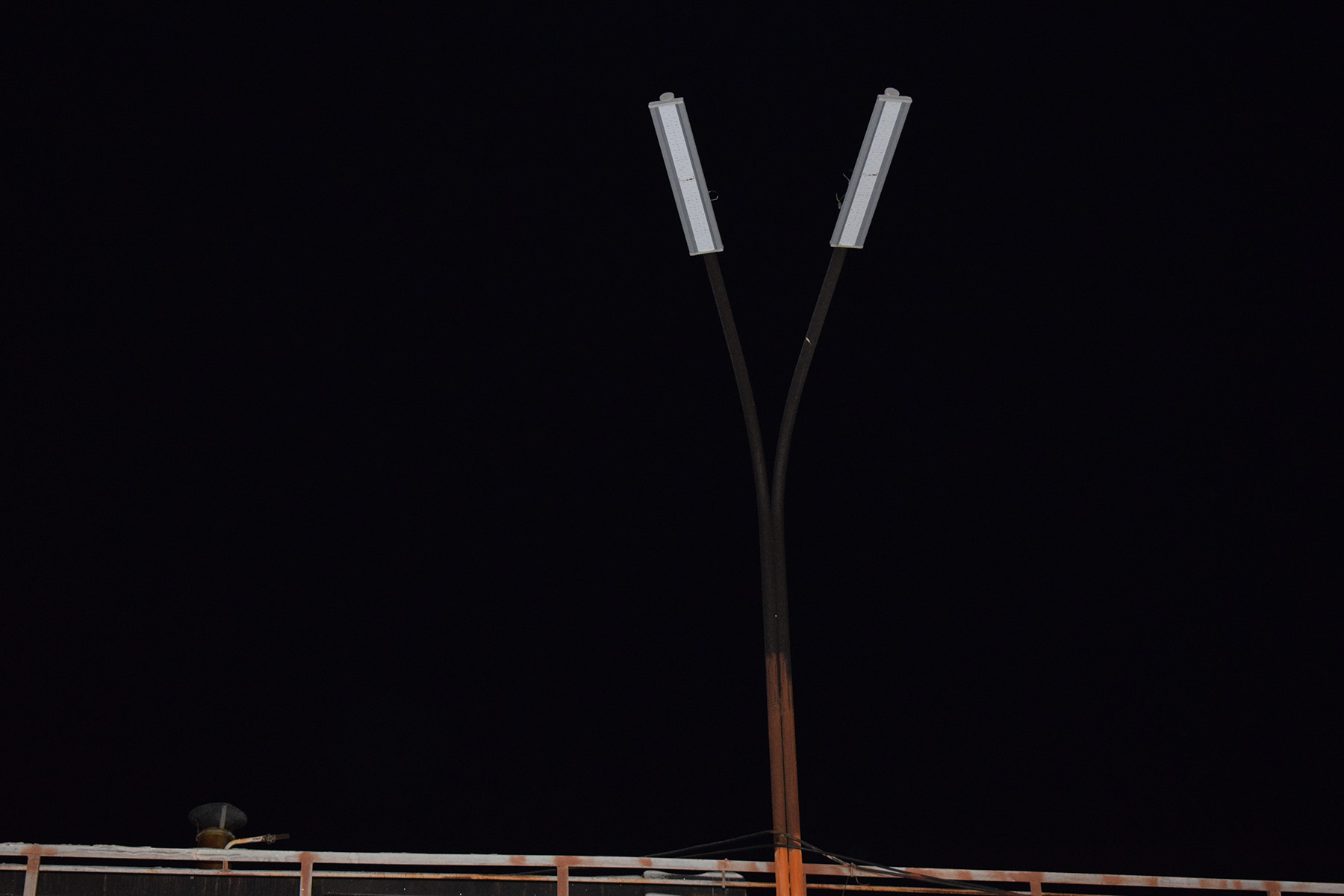

Показываем разные задачи: автомобильные дороги, придомовые территории, открытые склады и производственные площадки.
ОТВЕТЫ ИНЖЕНЕРА
Нужно знать размеры территории, высоту и расположение опор, требуемую освещённость и выбранную КСС. Мощность определяют по результату расчёта, а не только по площади объекта.
КСС Д формирует широкое круглосимметричное пятно, Г направляет поток более концентрированно, а Ш распределяет свет вдоль дороги или проезда.
Светильники устанавливаются на консольную трубу диаметром 45–60 мм. Перед заказом достаточно сверить наружный диаметр существующей консоли.
Да. Корпус IP67 полностью защищён от пыли и воздействия воды, а рабочий диапазон от −60 до +45 °C рассчитан на круглогодичную эксплуатацию.
Размеры или план территории, высоту и расположение опор, требуемую освещённость и известные ограничения. Можно приложить схему, фотографии или техническое задание.
КАЗАНЬ И РЕСПУБЛИКА ТАТАРСТАН
НПО «СОЮЗ» производит уличные светодиодные светильники для дорог, дворов, парковок, территорий предприятий, открытых складов и других наружных объектов. В серии СОЮЗ 22 представлены модели мощностью 40, 80, 100, 160 и 210 Вт со световым потоком от 5 624 до 32 814 лм.
Для каждой мощности доступны три варианта светораспределения: КСС Д 120°, КСС Г 60° и КСС Ш 65°/135°. Корпус IP67 защищён от пыли и воды, светильники работают при температуре от −60 до +45 °C и устанавливаются на консоль диаметром 45–60 мм.
Чтобы подобрать оборудование и получить цену, сообщите размеры объекта, высоту и расположение опор и требуемую освещённость. Инженер бесплатно рассчитает мощность, КСС, количество и схему установки. Поставляем светильники по Казани, Республике Татарстан и всей России.
Посмотрите все уличные светильники, модели 100 Вт, дворовые светильники, промышленные уличные светильники и реализованные проекты.
ПОДБЕРЁМ СВЕТИЛЬНИКИ ПОД ВАШ ОБЪЕКТ
Укажите высоту и шаг опор, размеры площадки и требуемую освещённость. Предложим мощность, КСС, количество и схему установки.
