Освещение автомагистрали в Екатеринбурге
Автомагистраль в Екатеринбурге. На дорожных опорах установлены СОЮЗ 22-210/4-67 мощностью 210 Вт с широкой оптикой 135° × 65°.
Проект реализован на светильниках:
Решение на объекте
Дорожное светораспределение на автомагистрали

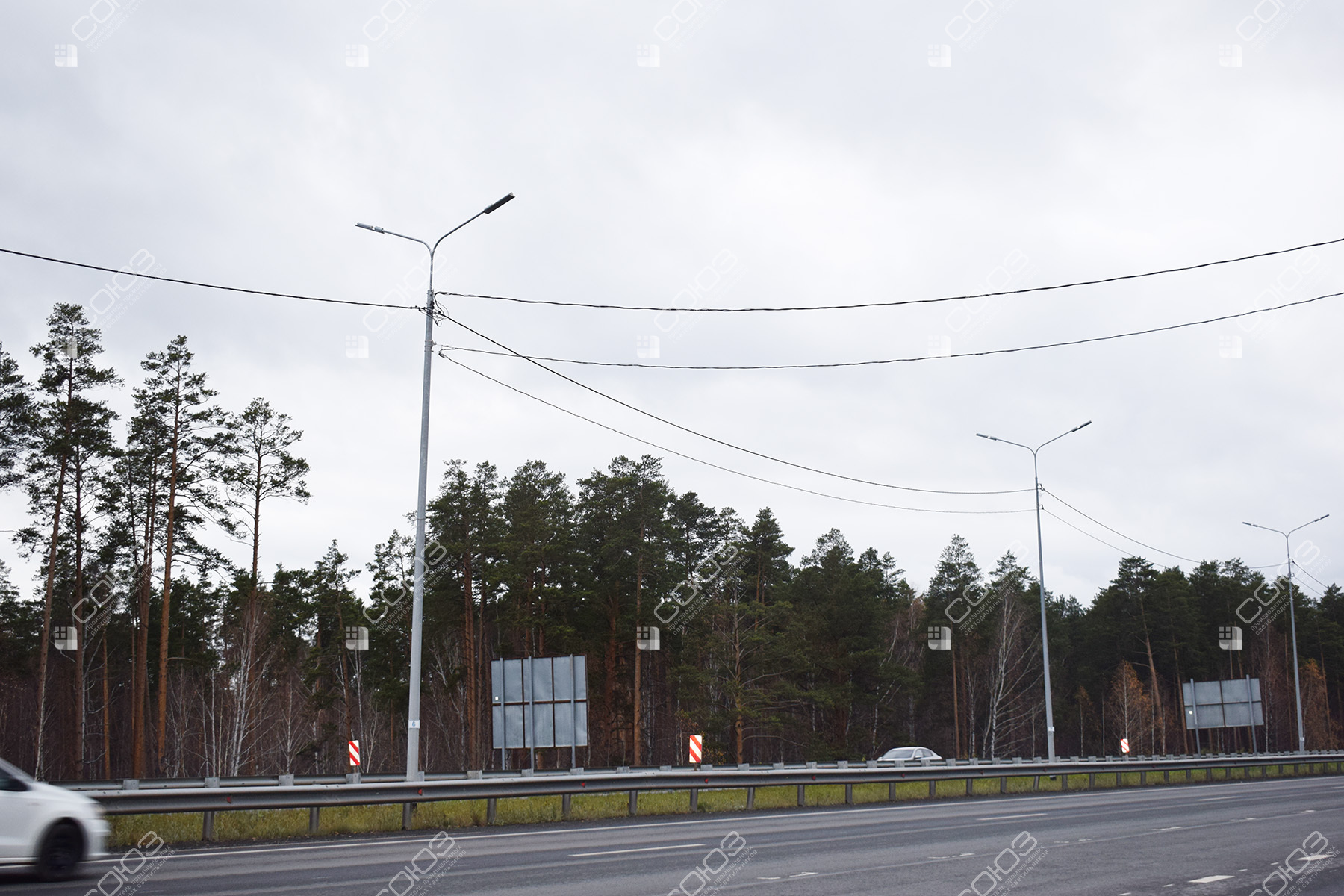

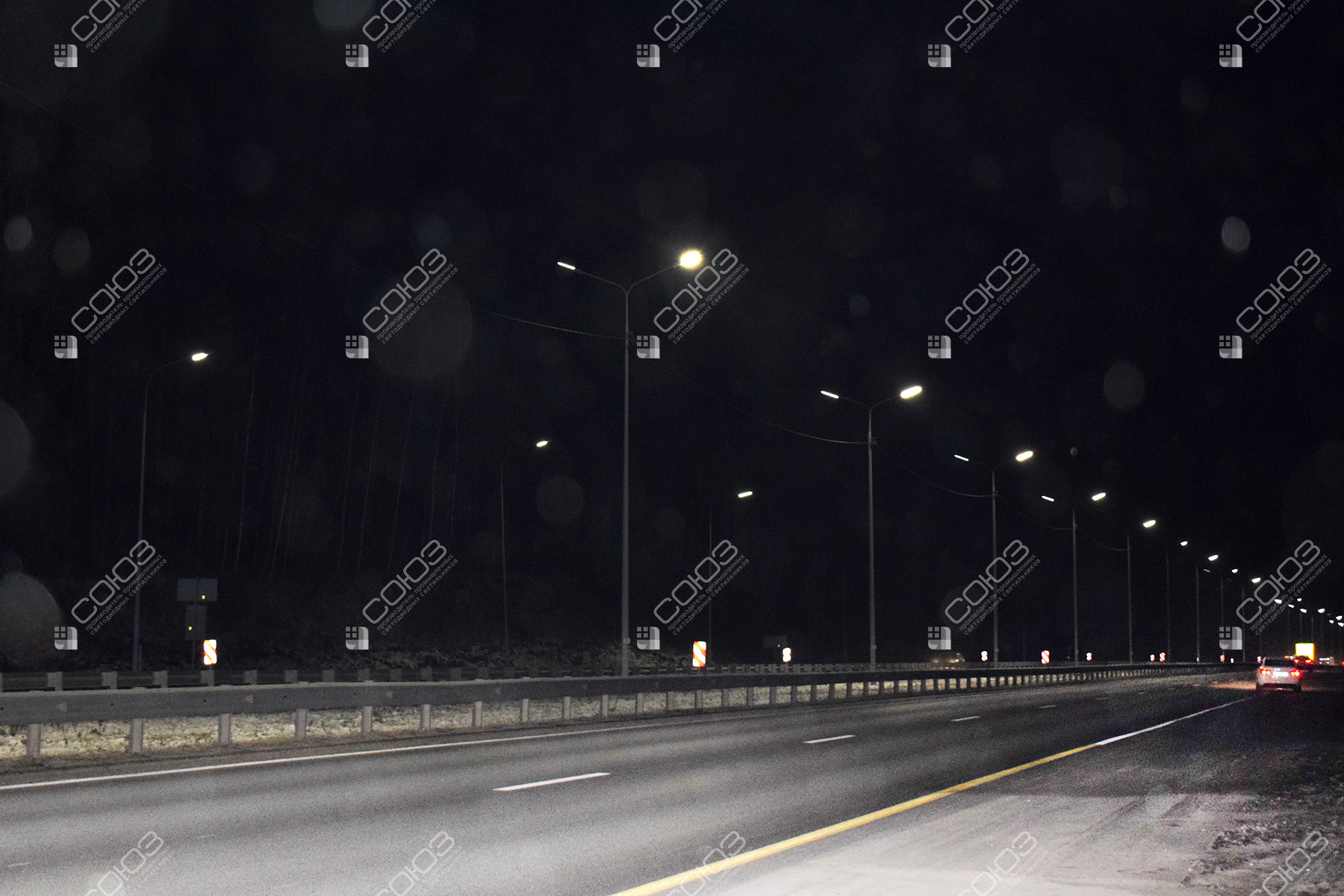

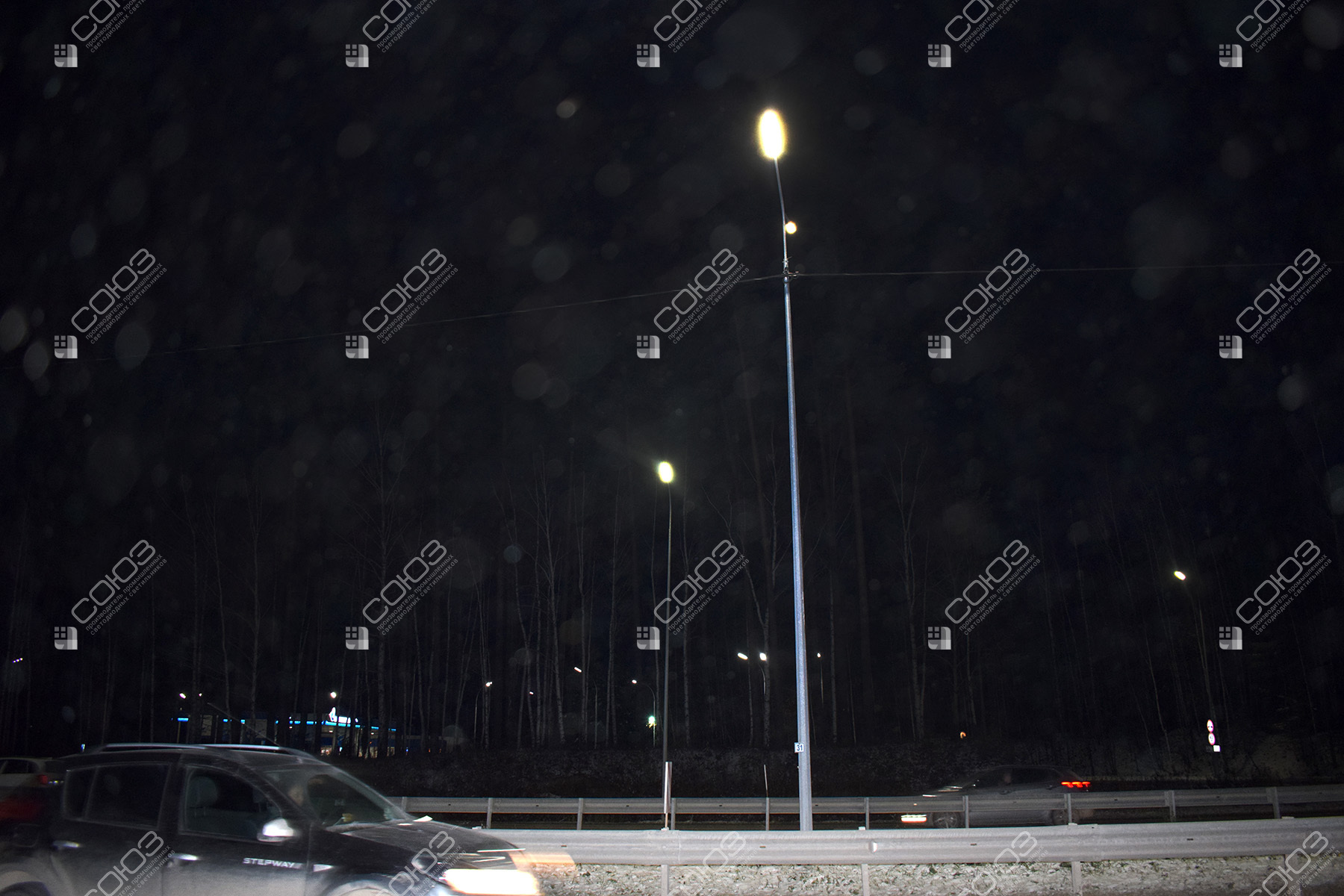

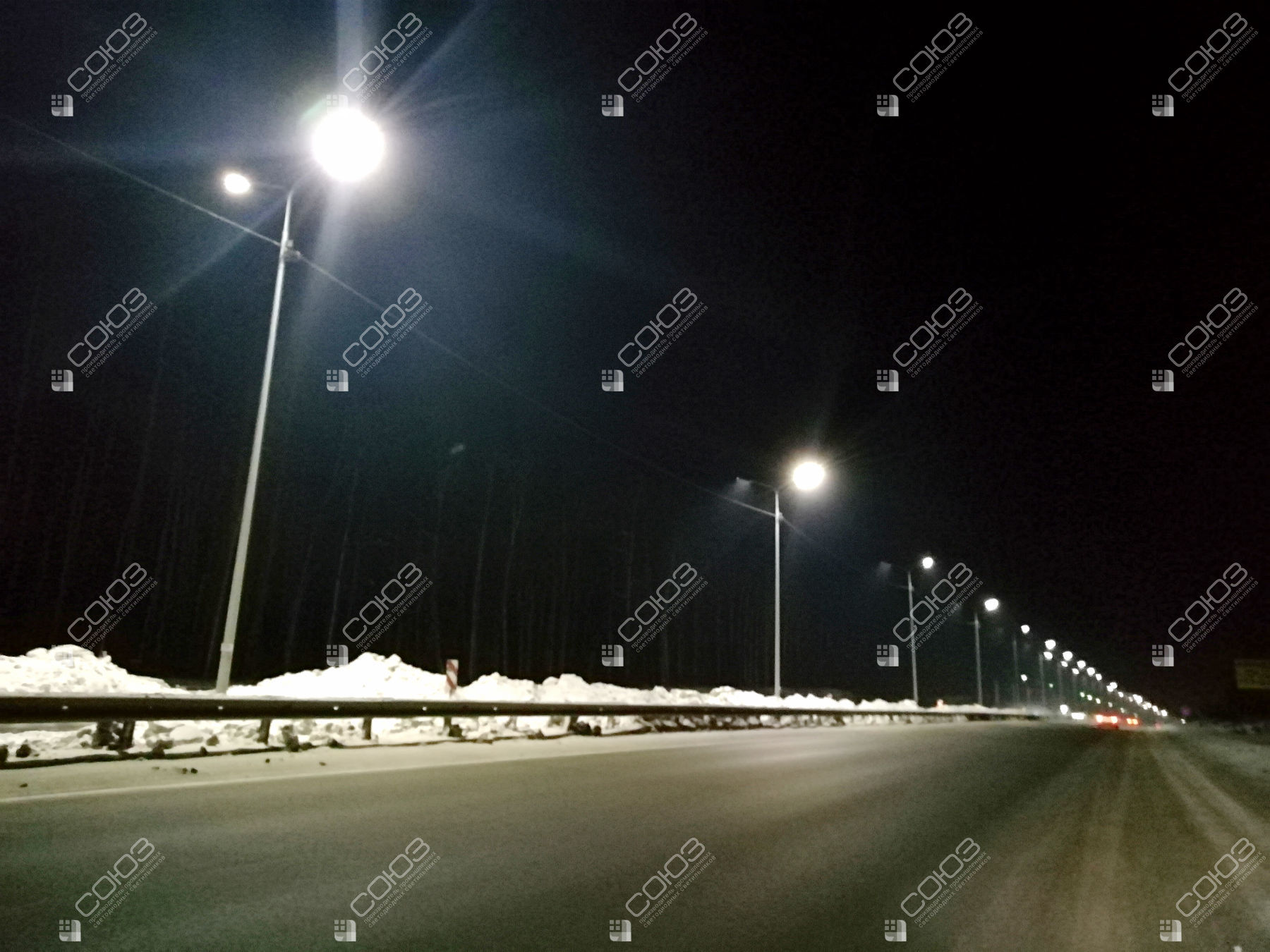

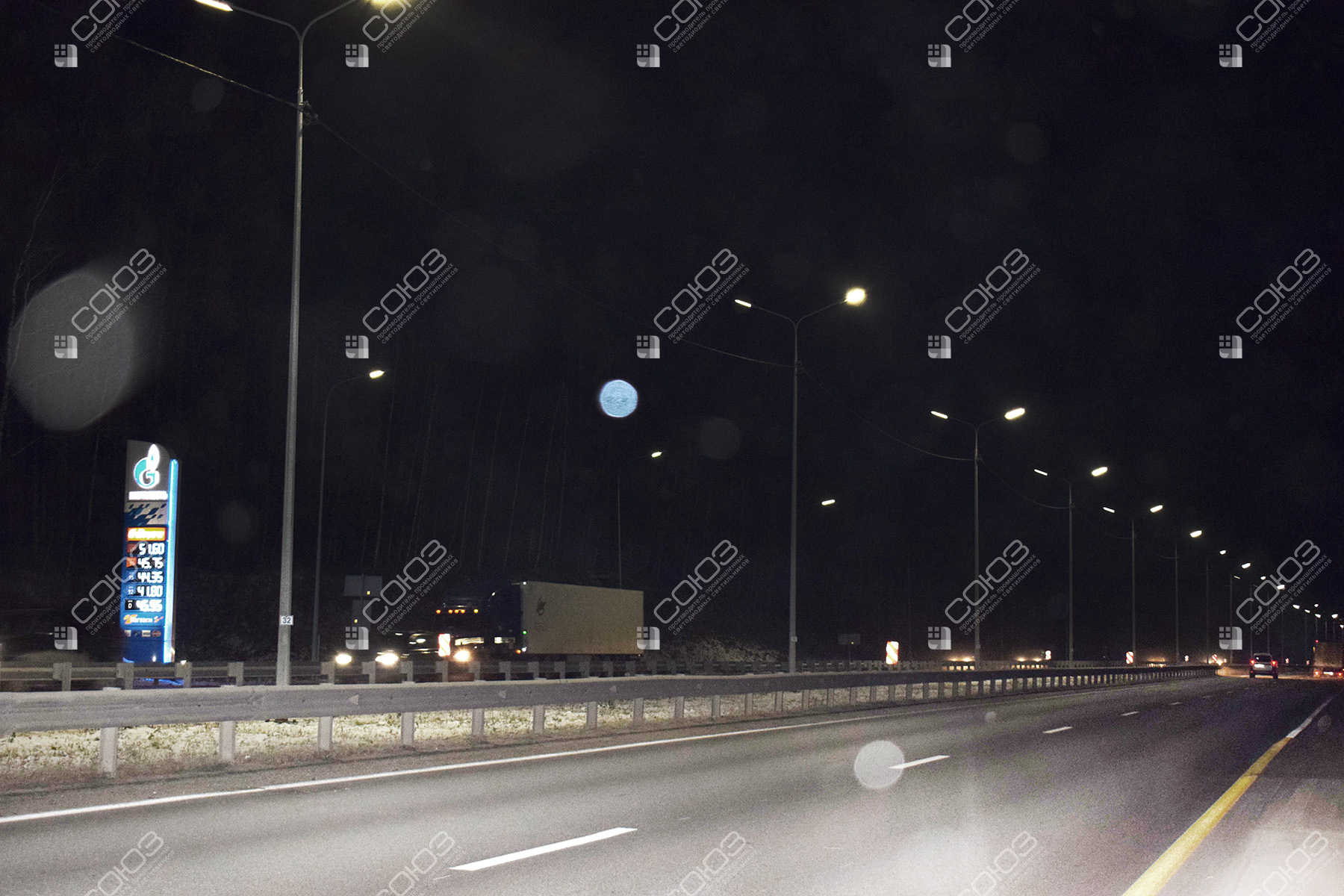

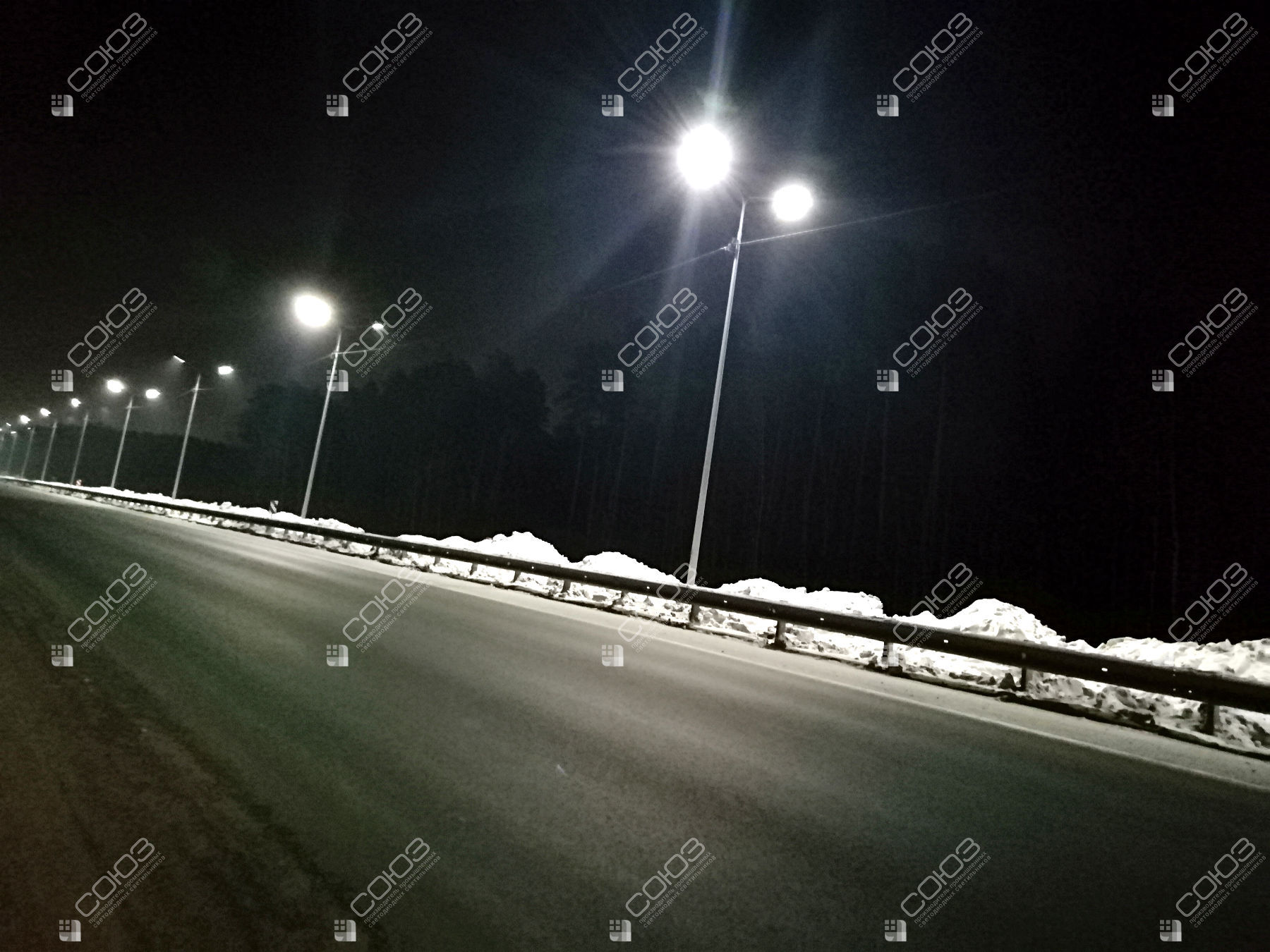

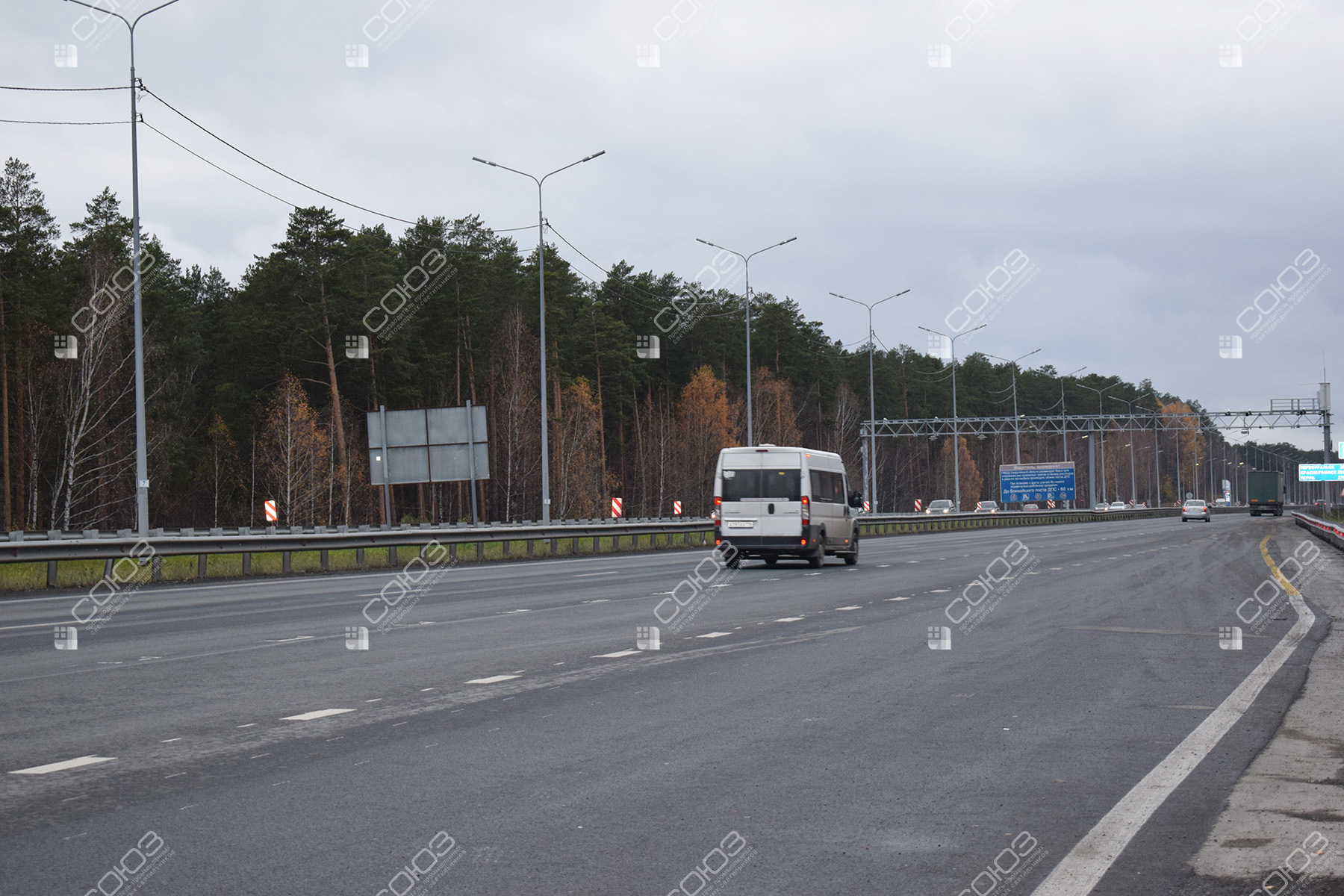

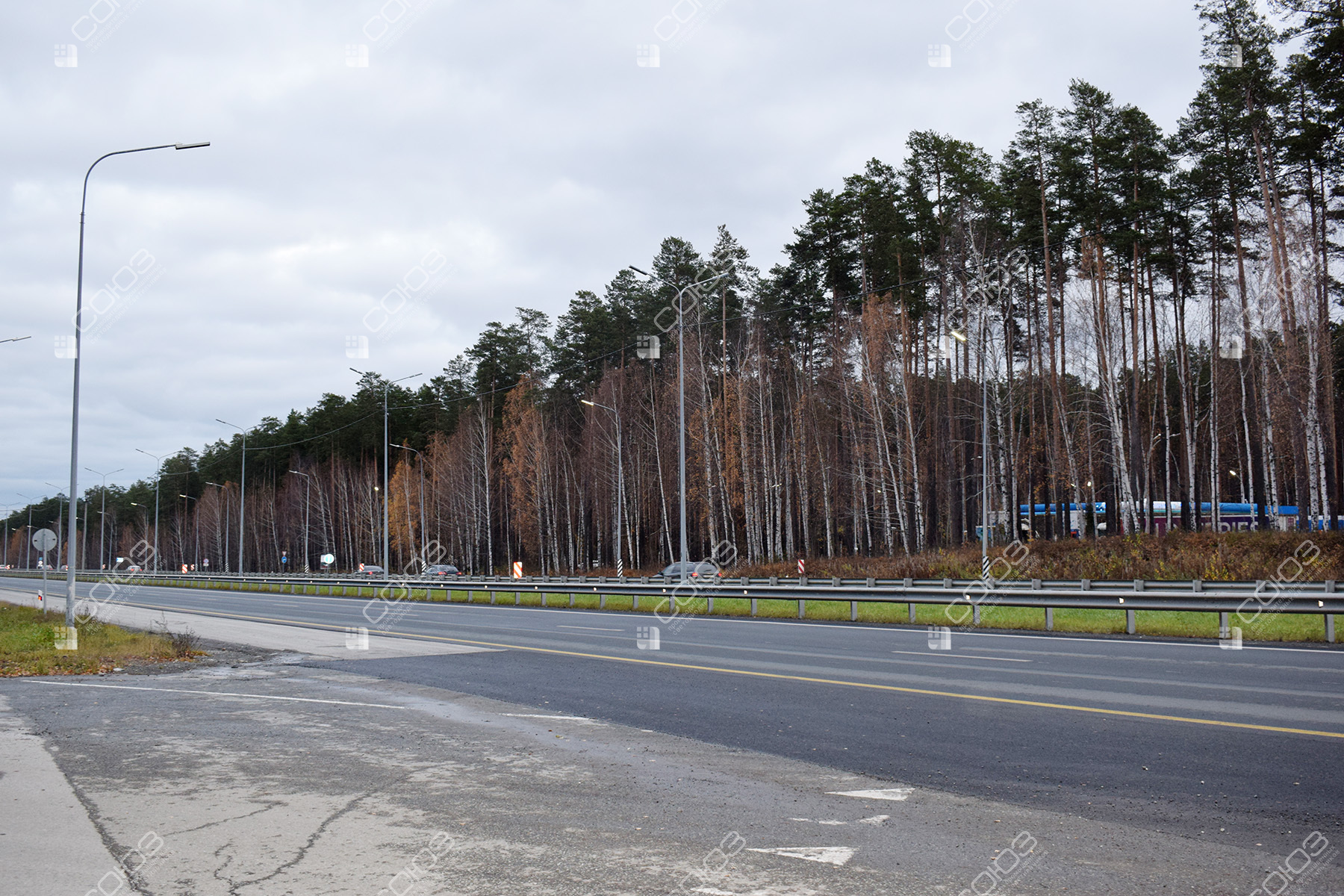

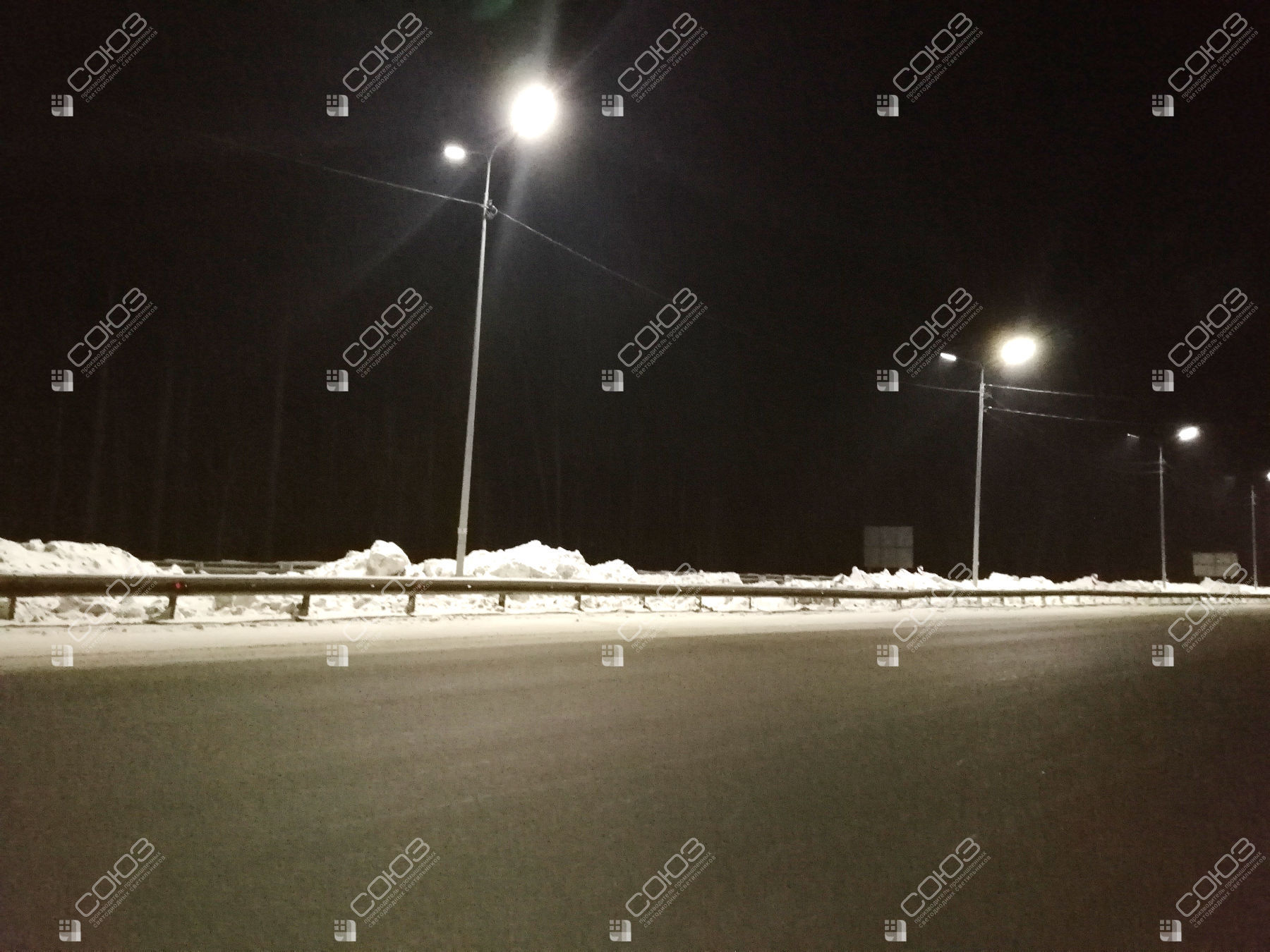

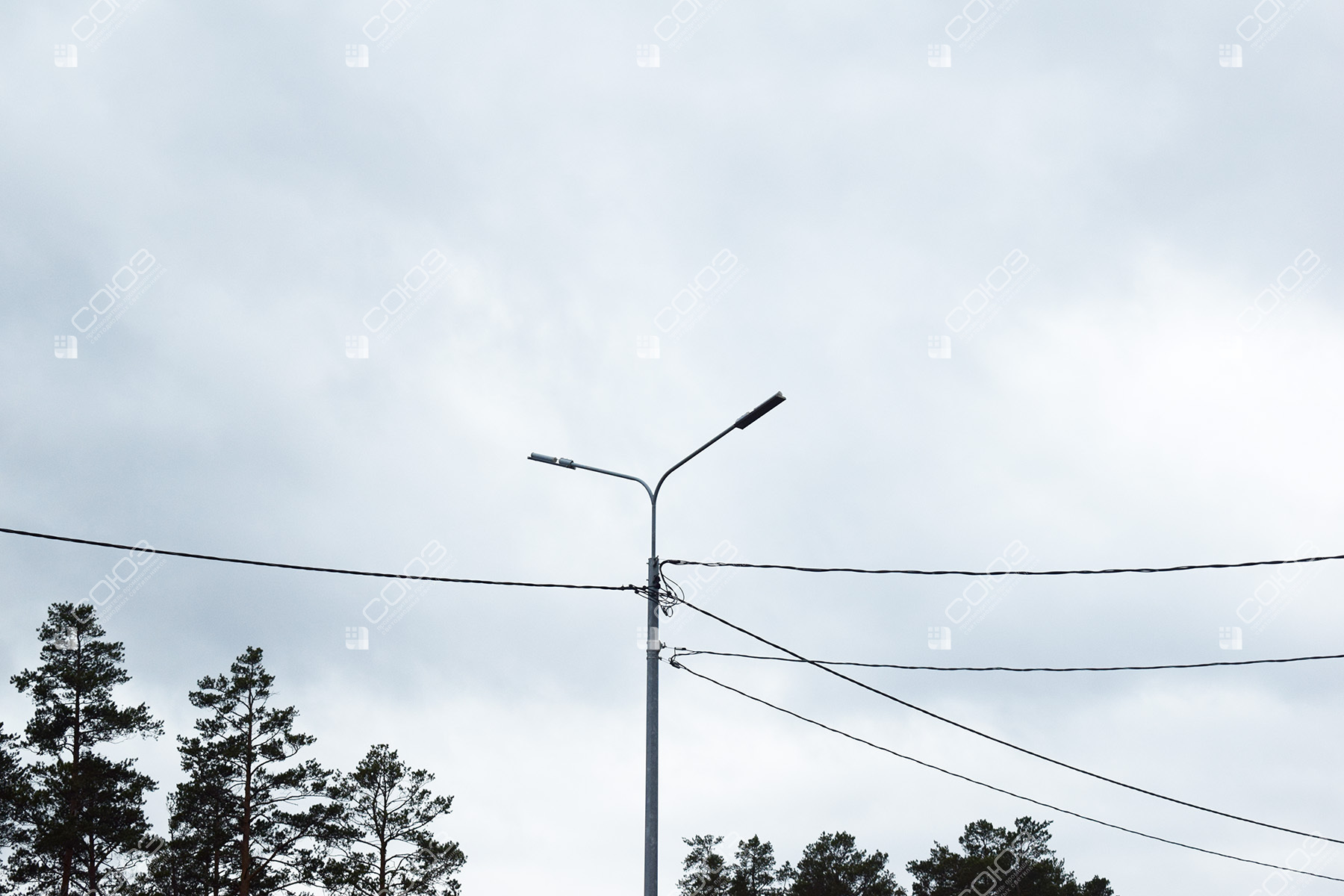

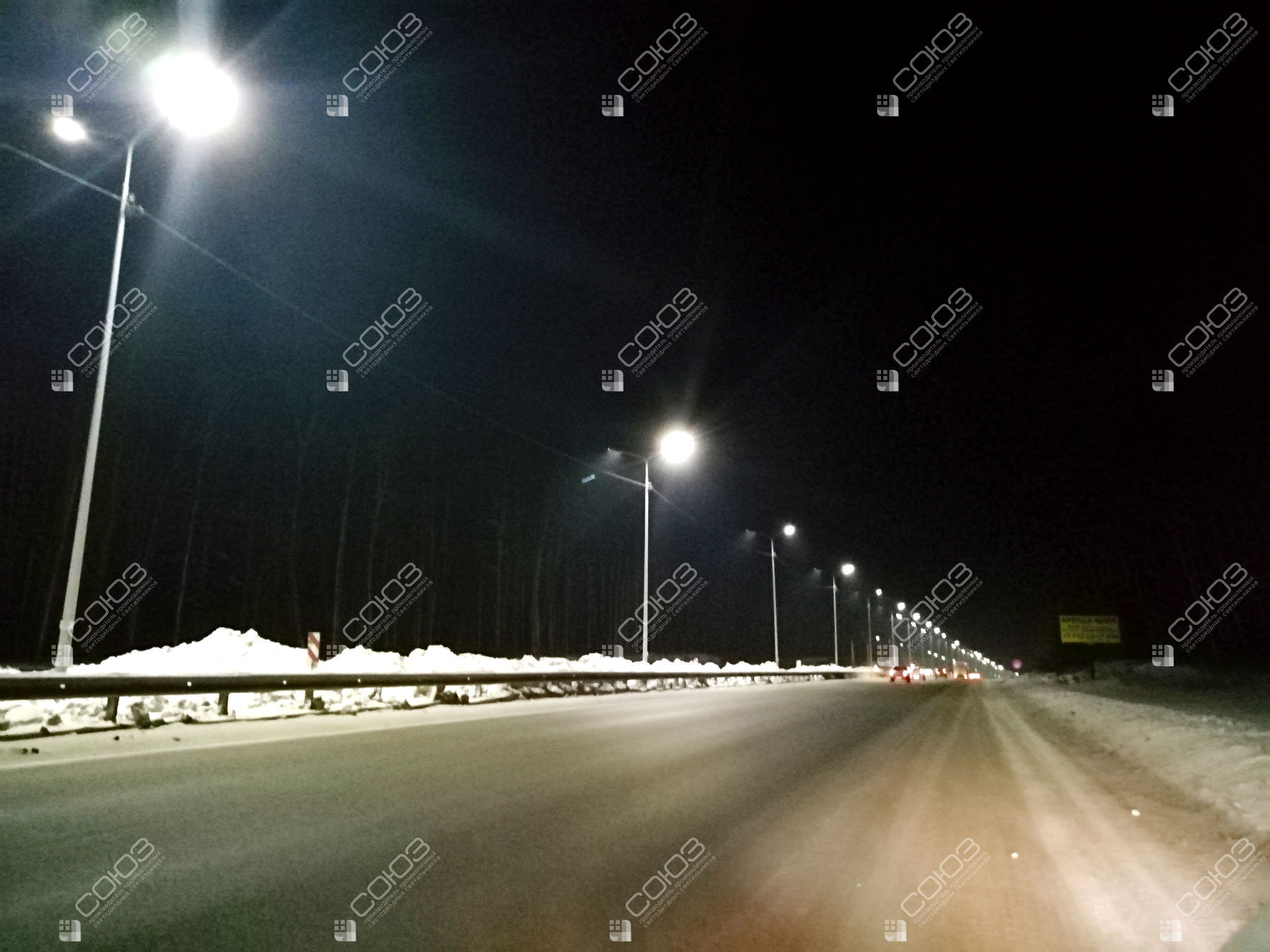

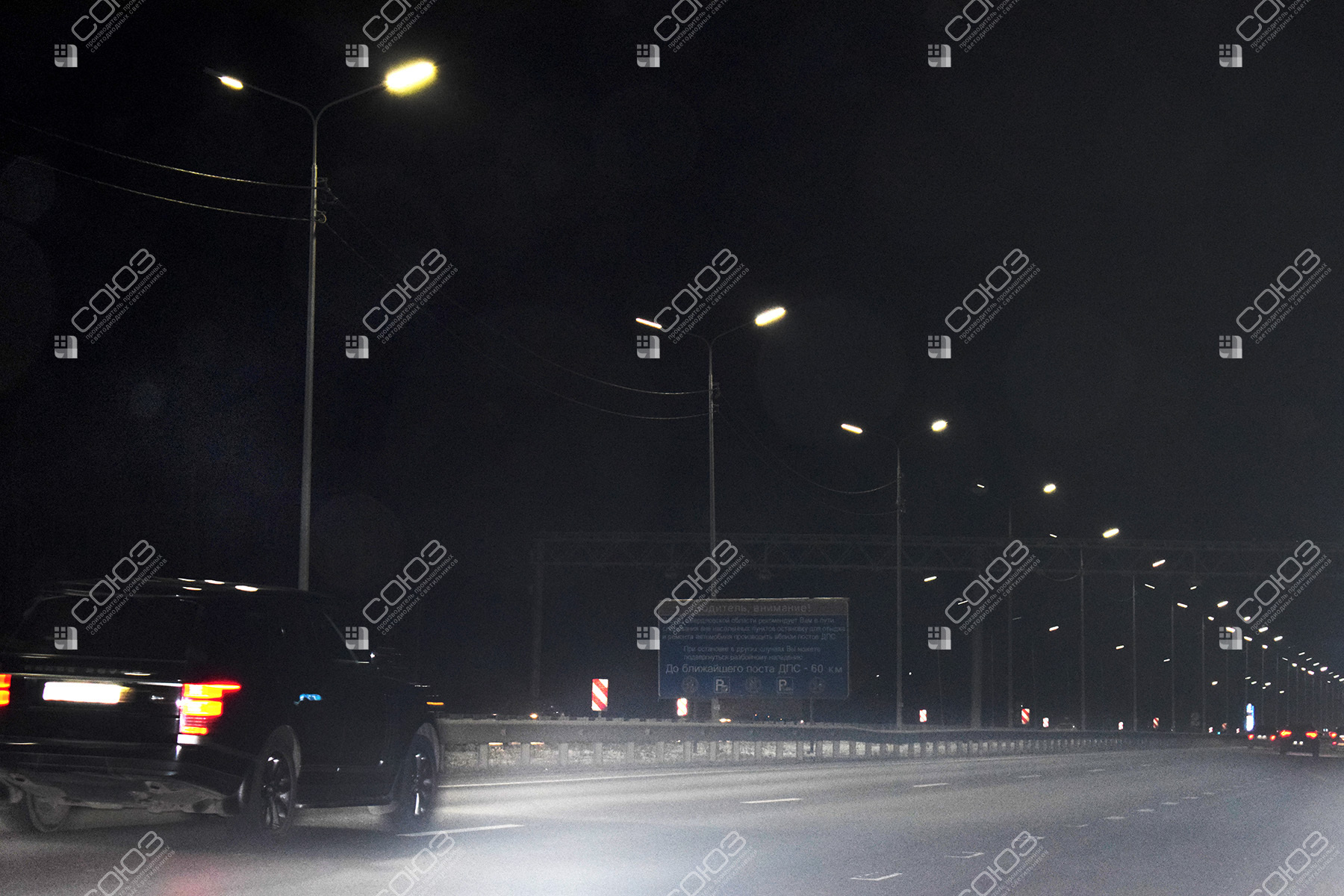

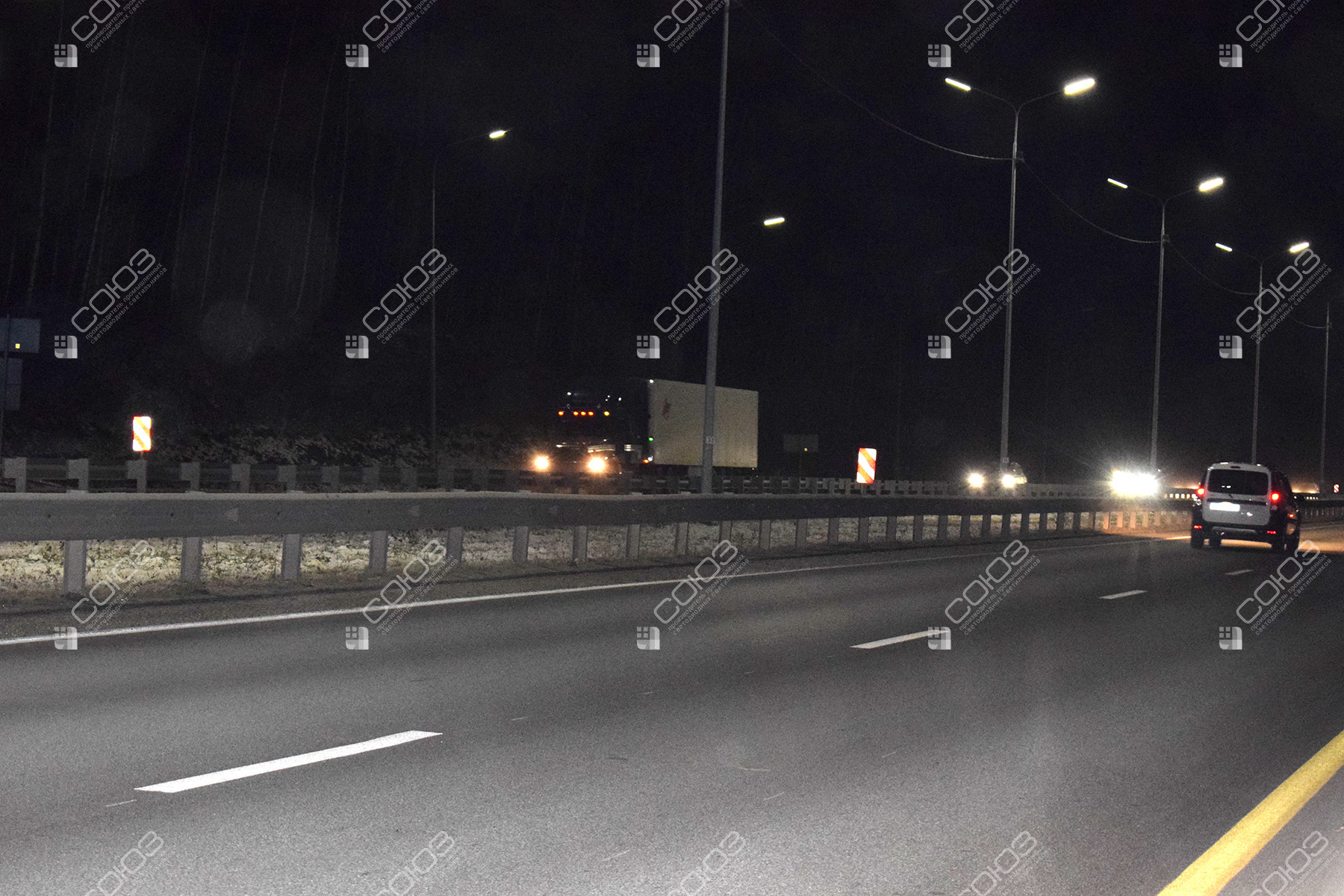

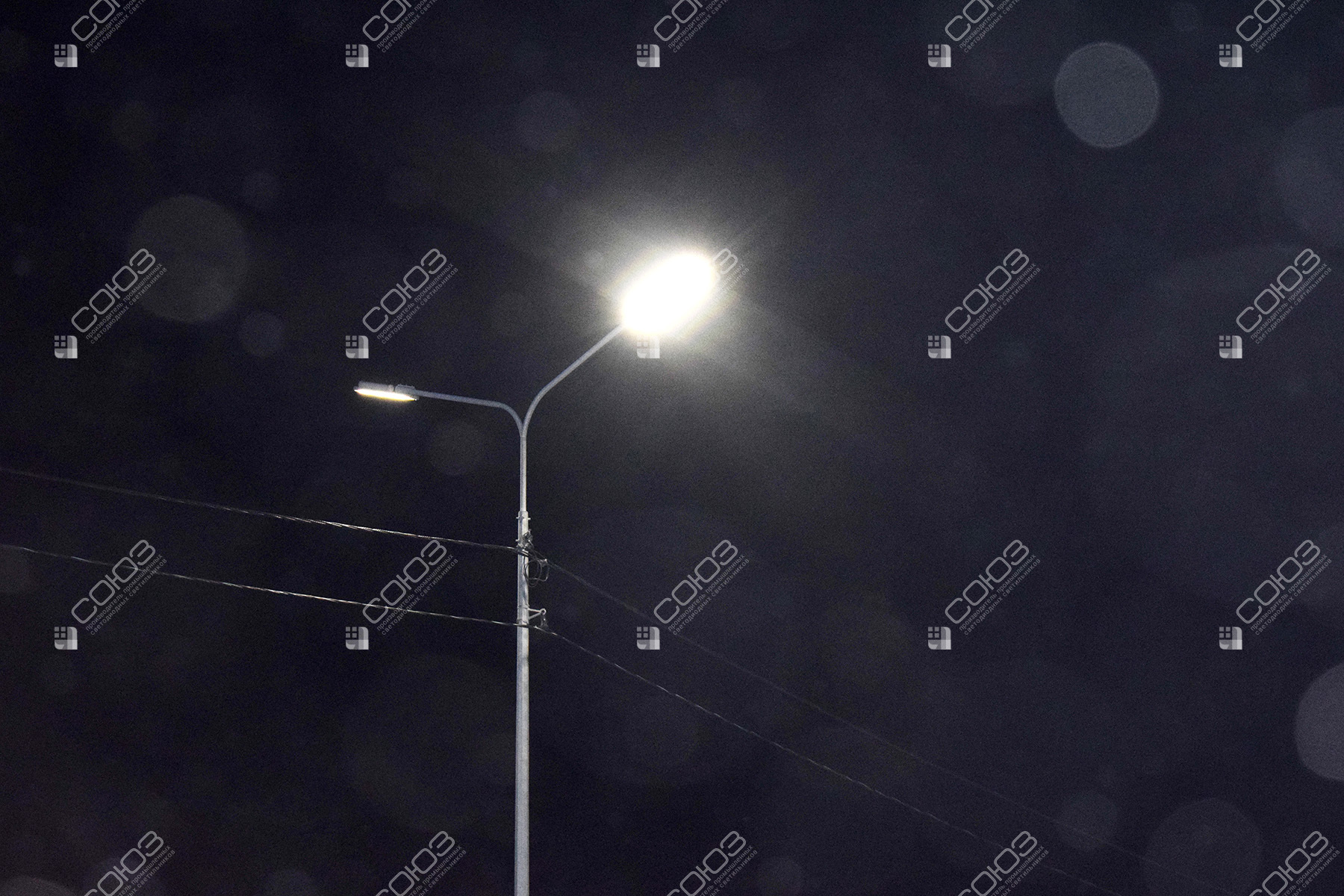

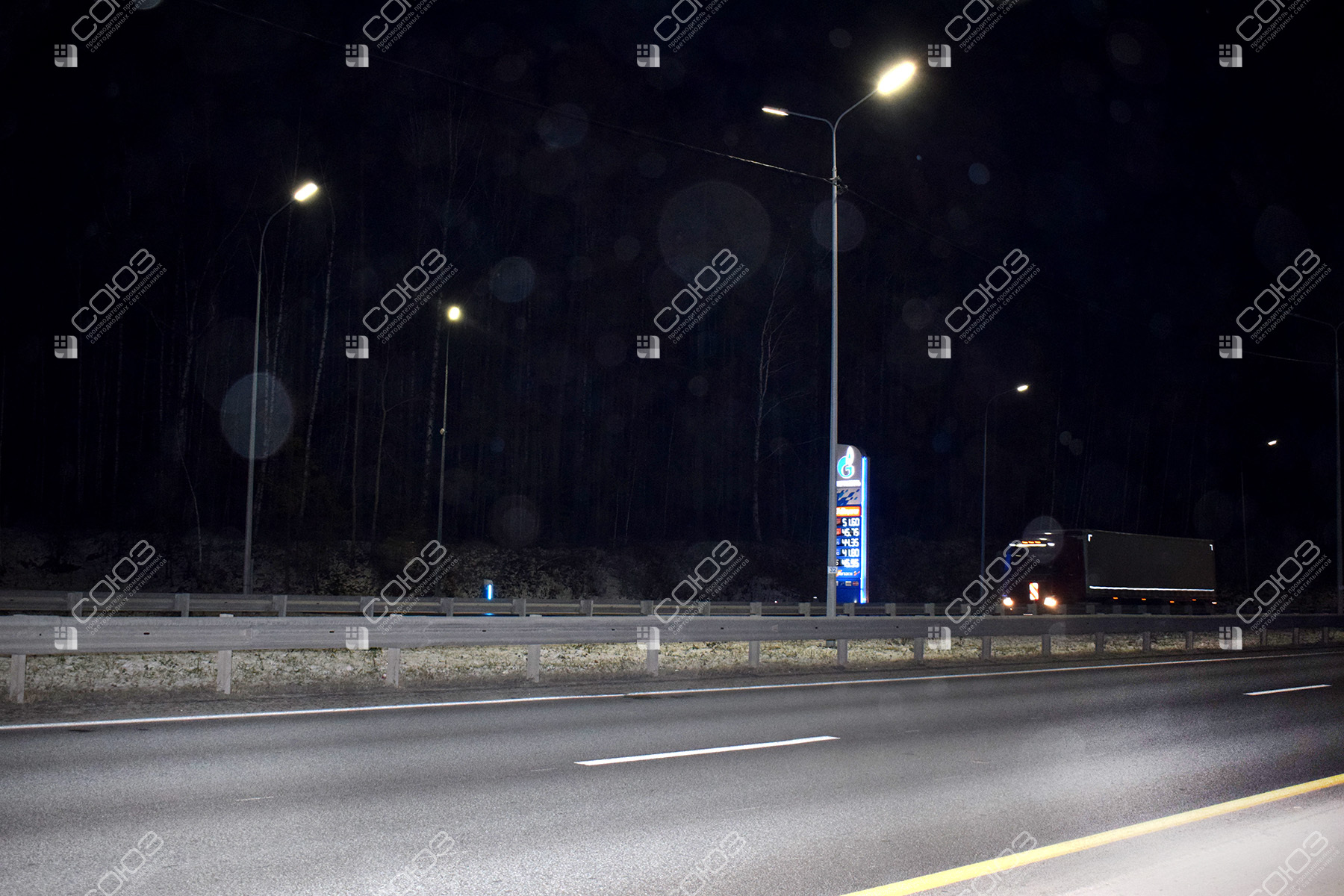

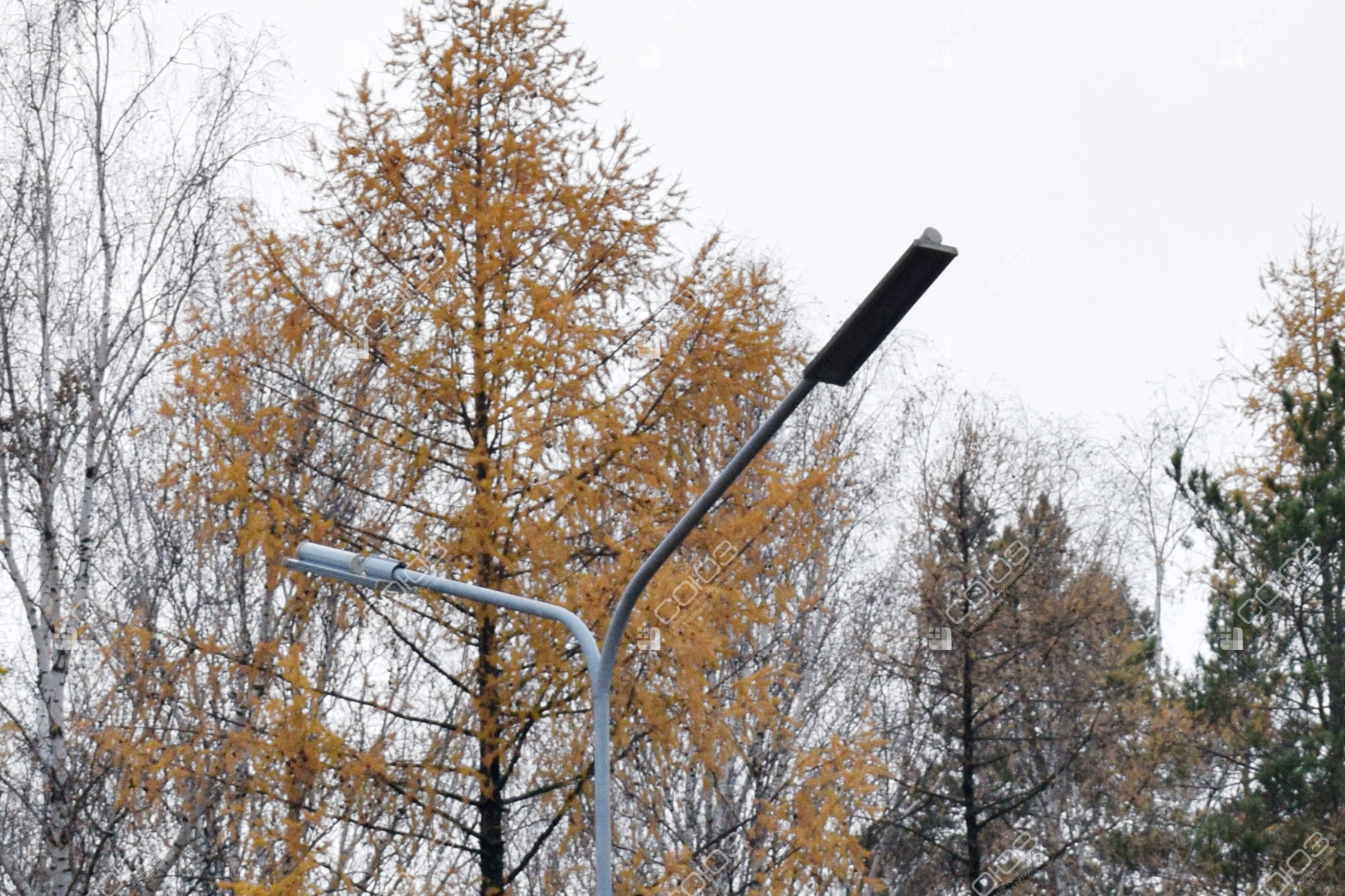

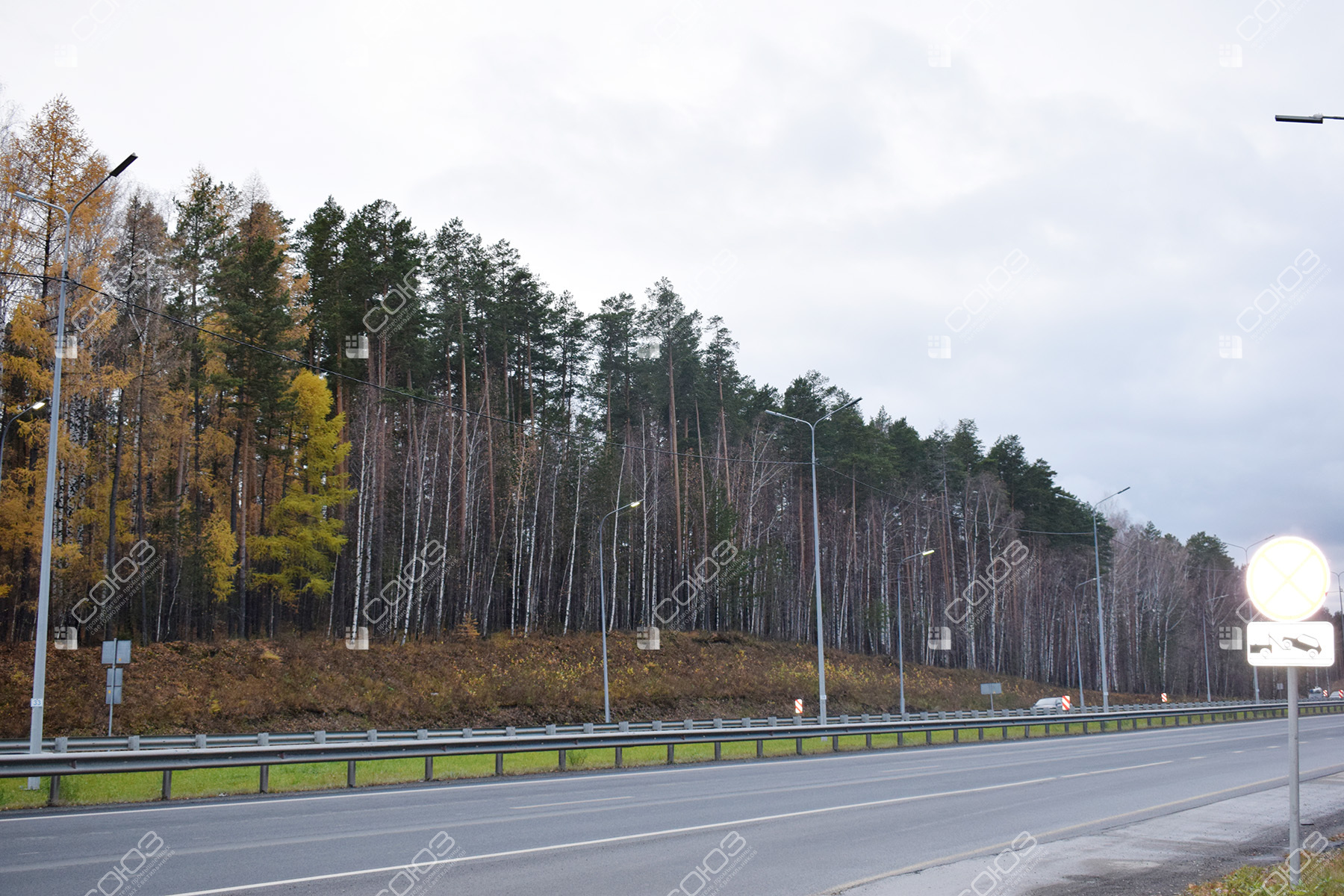

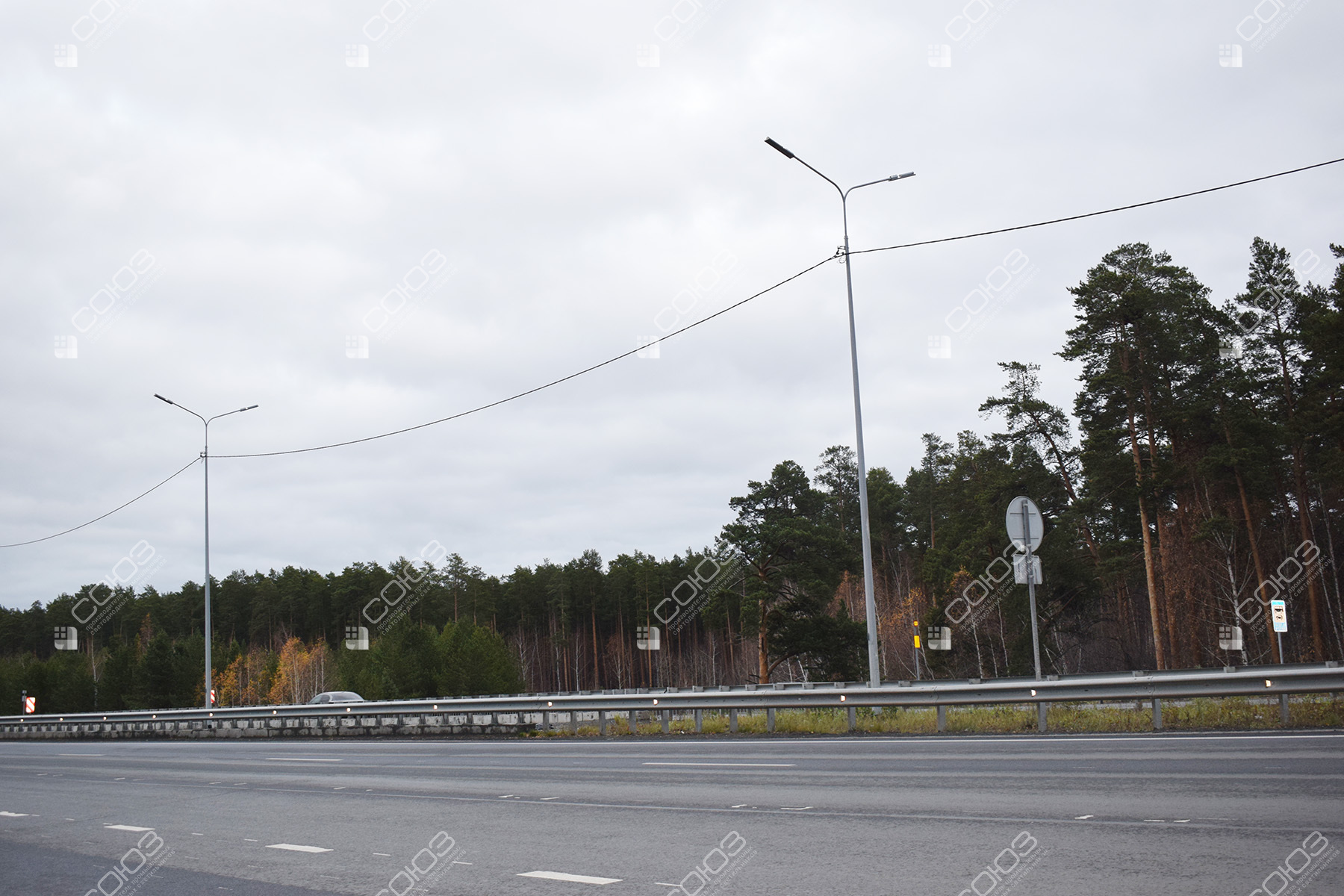

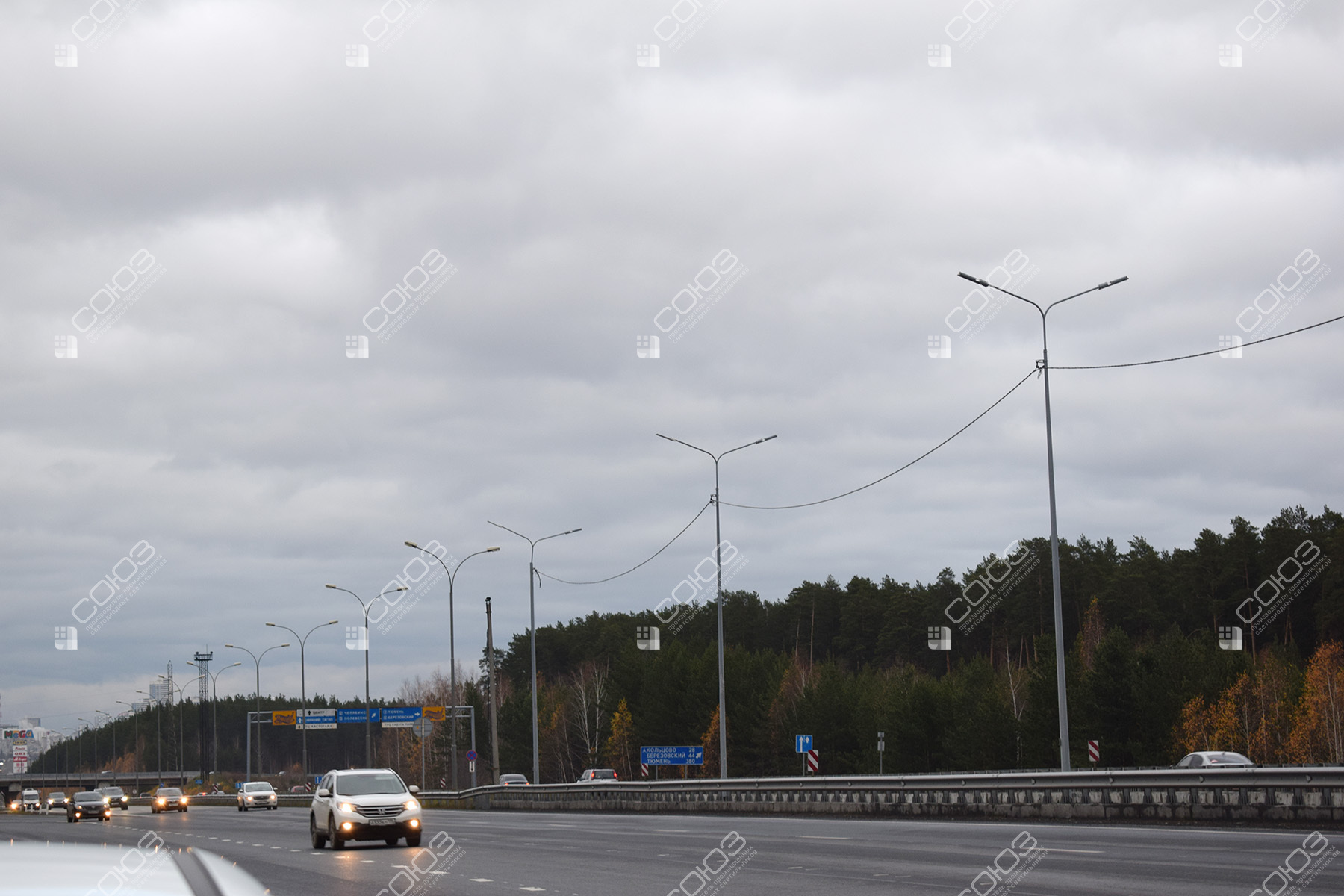

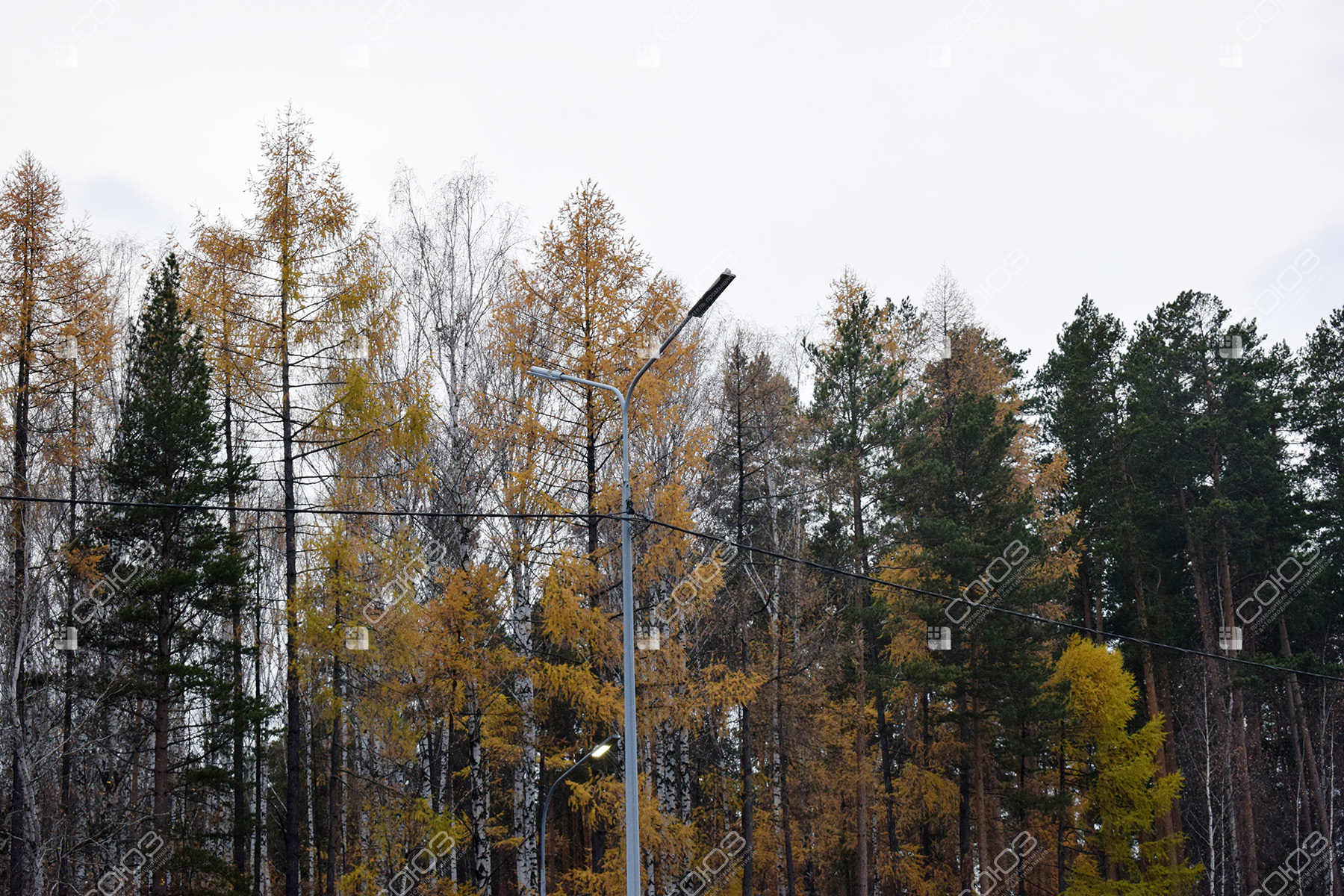

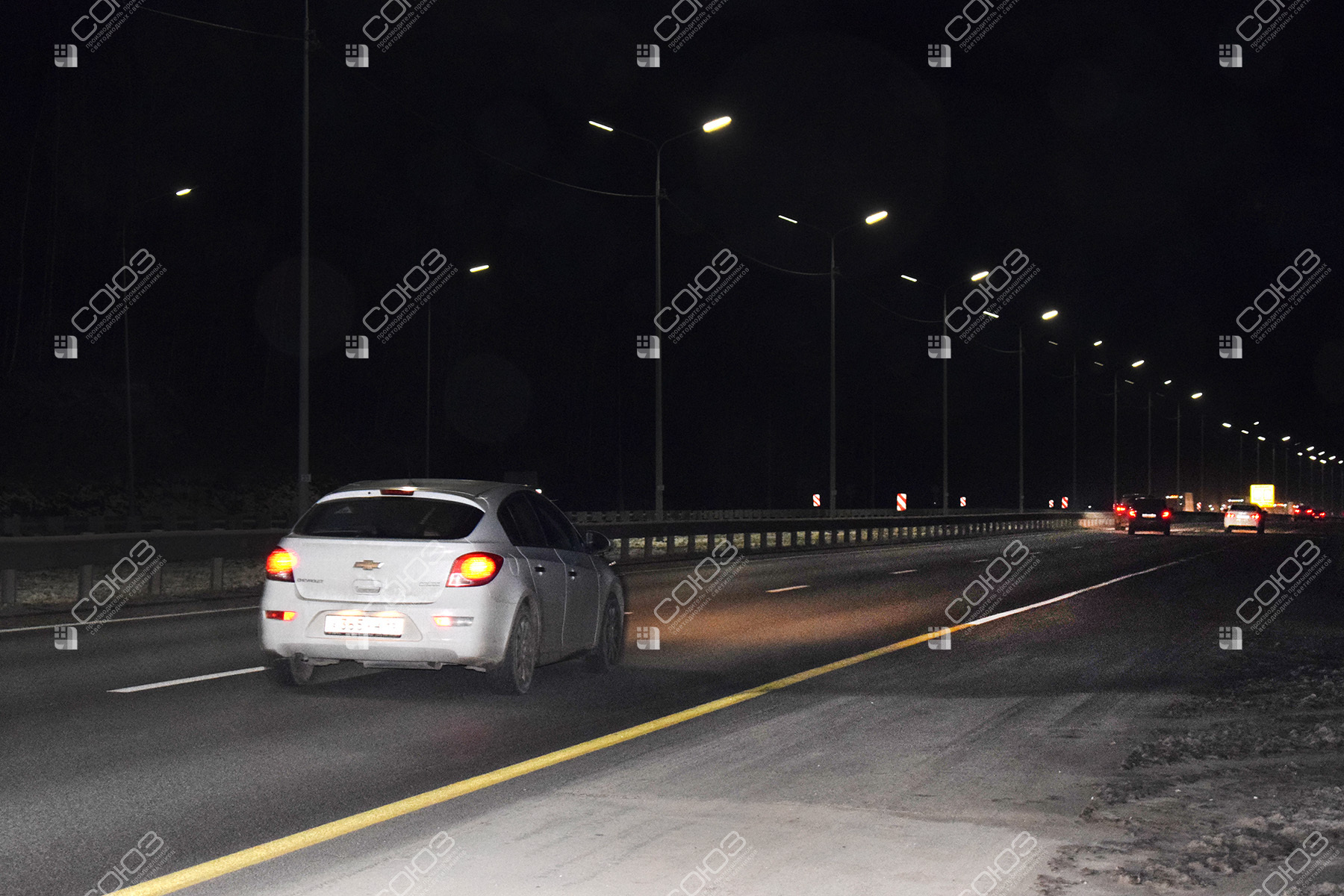

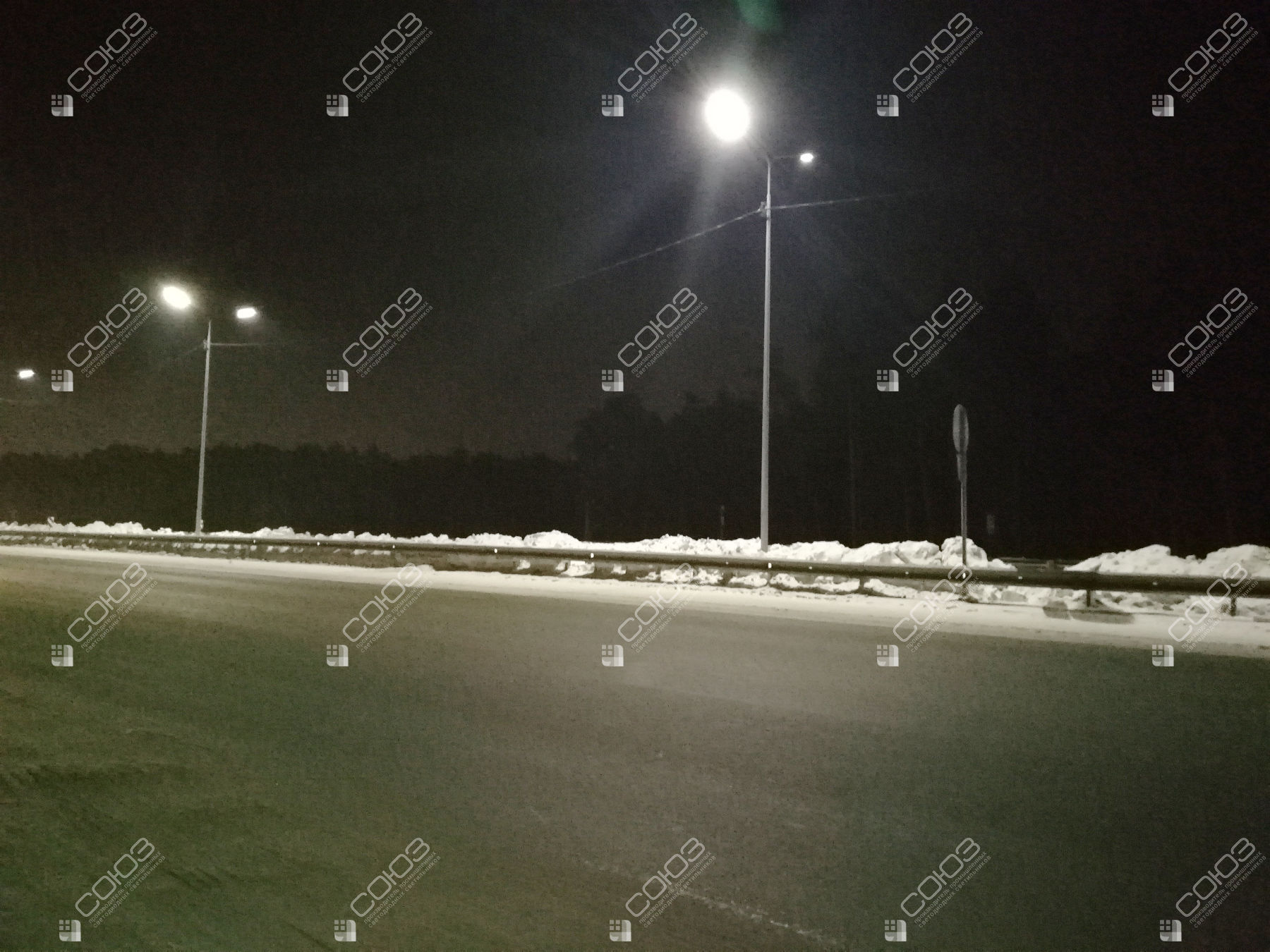

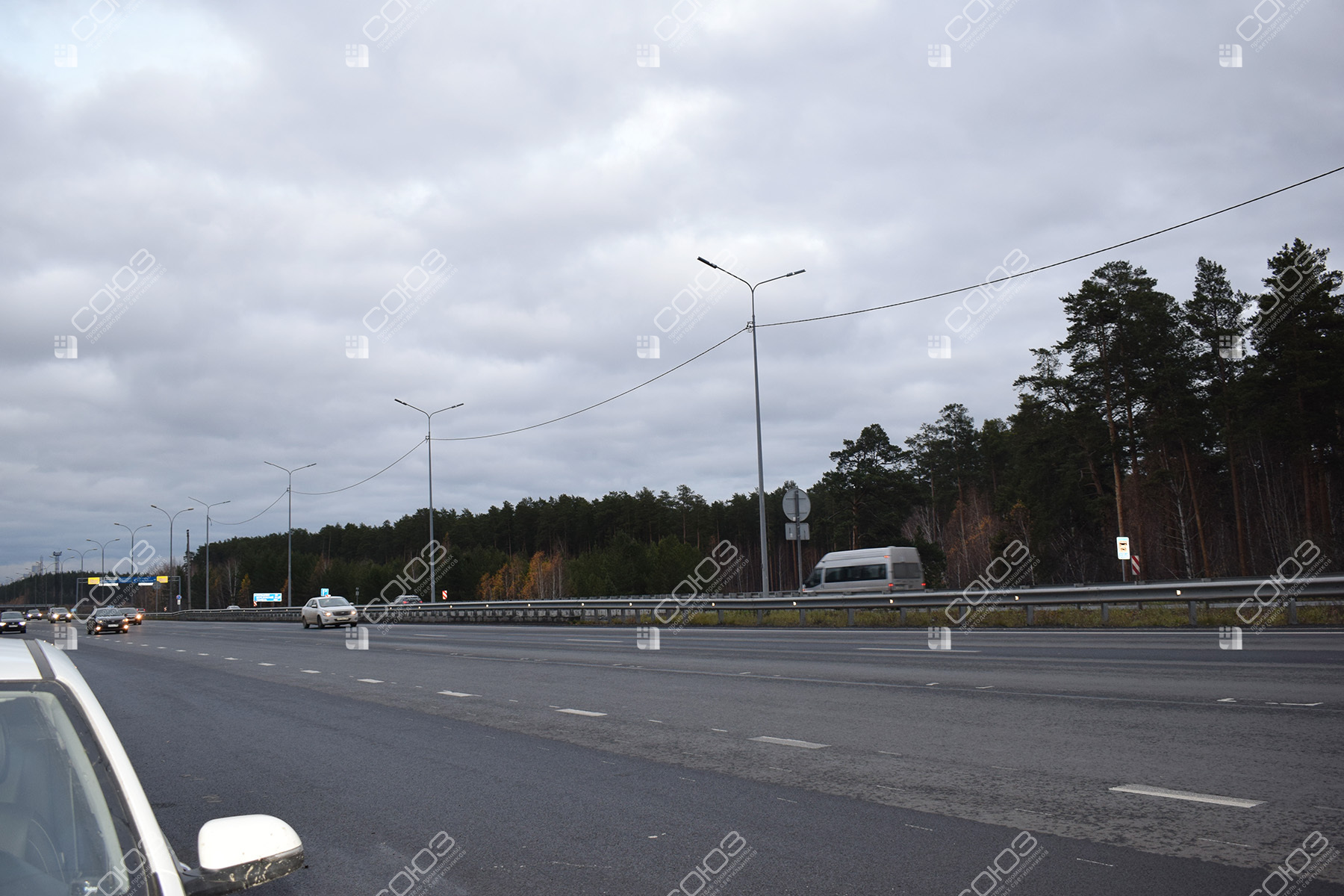

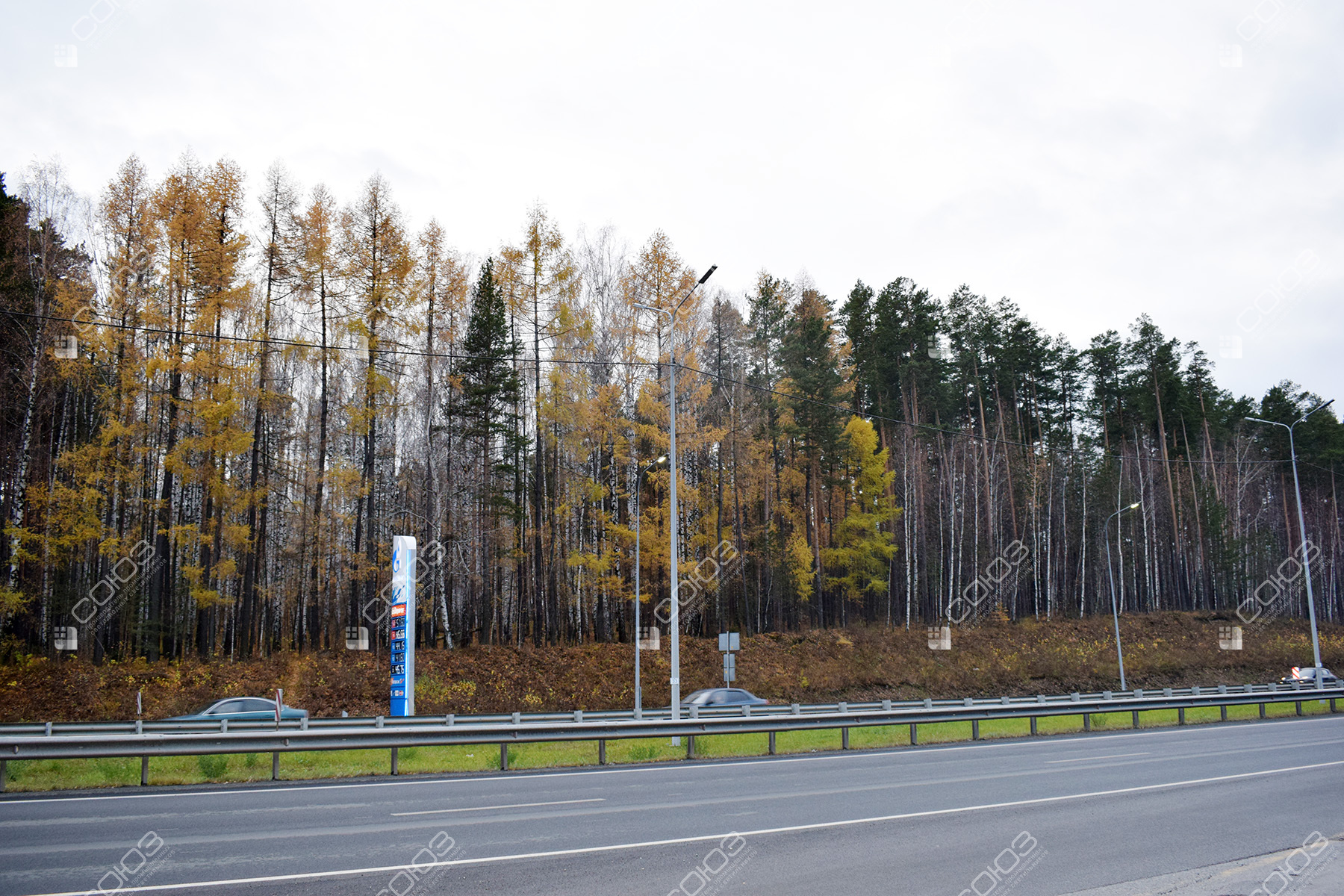

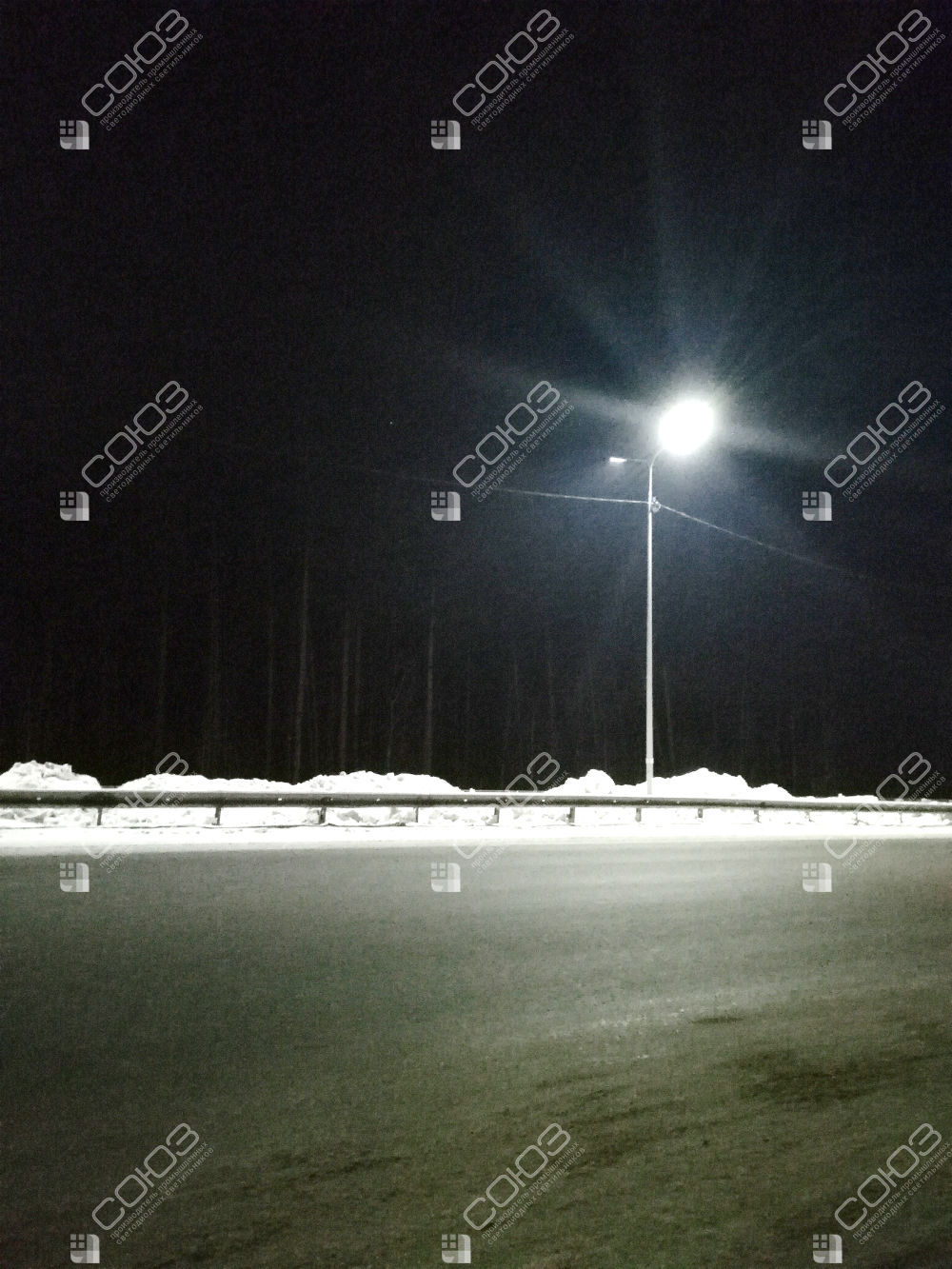

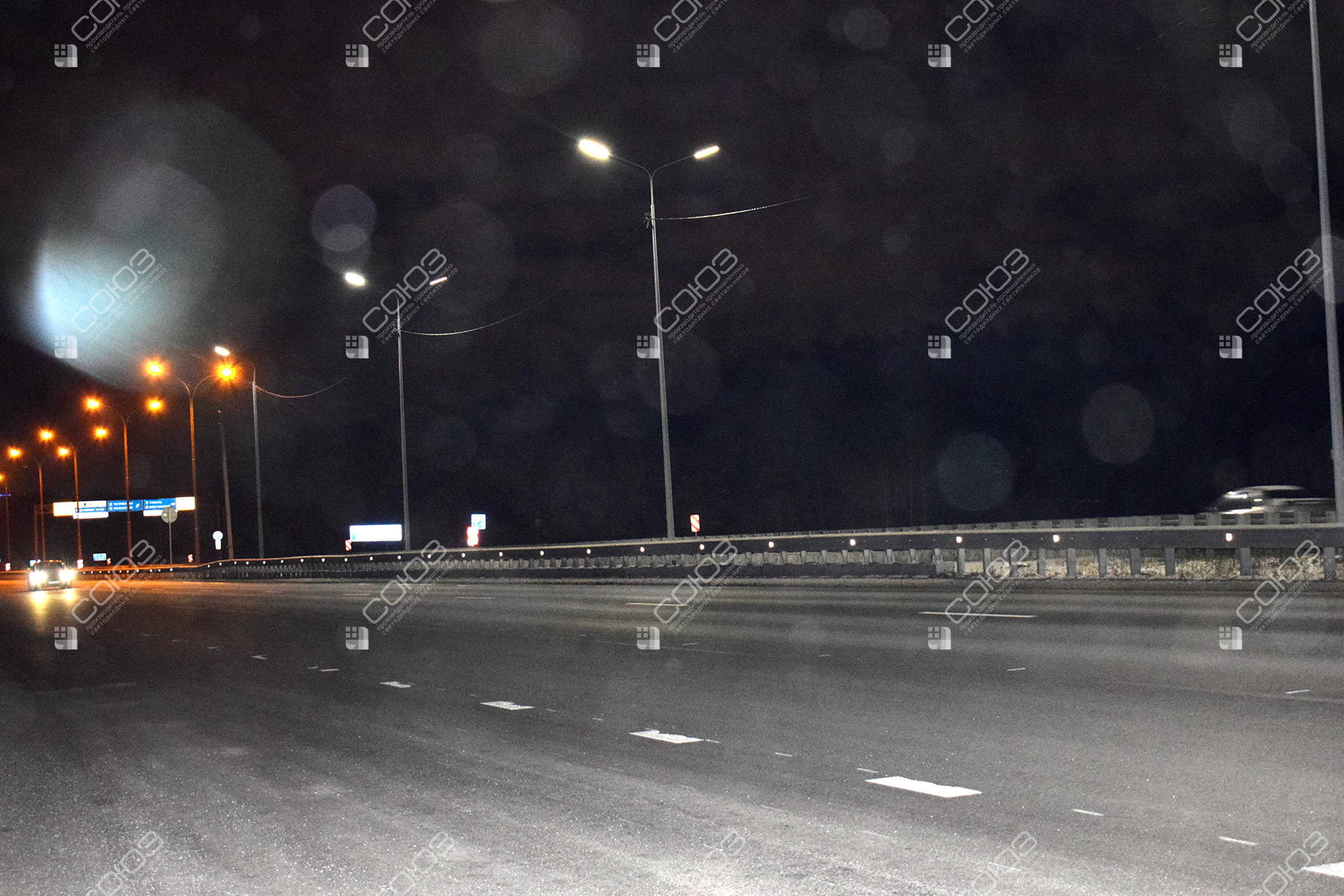

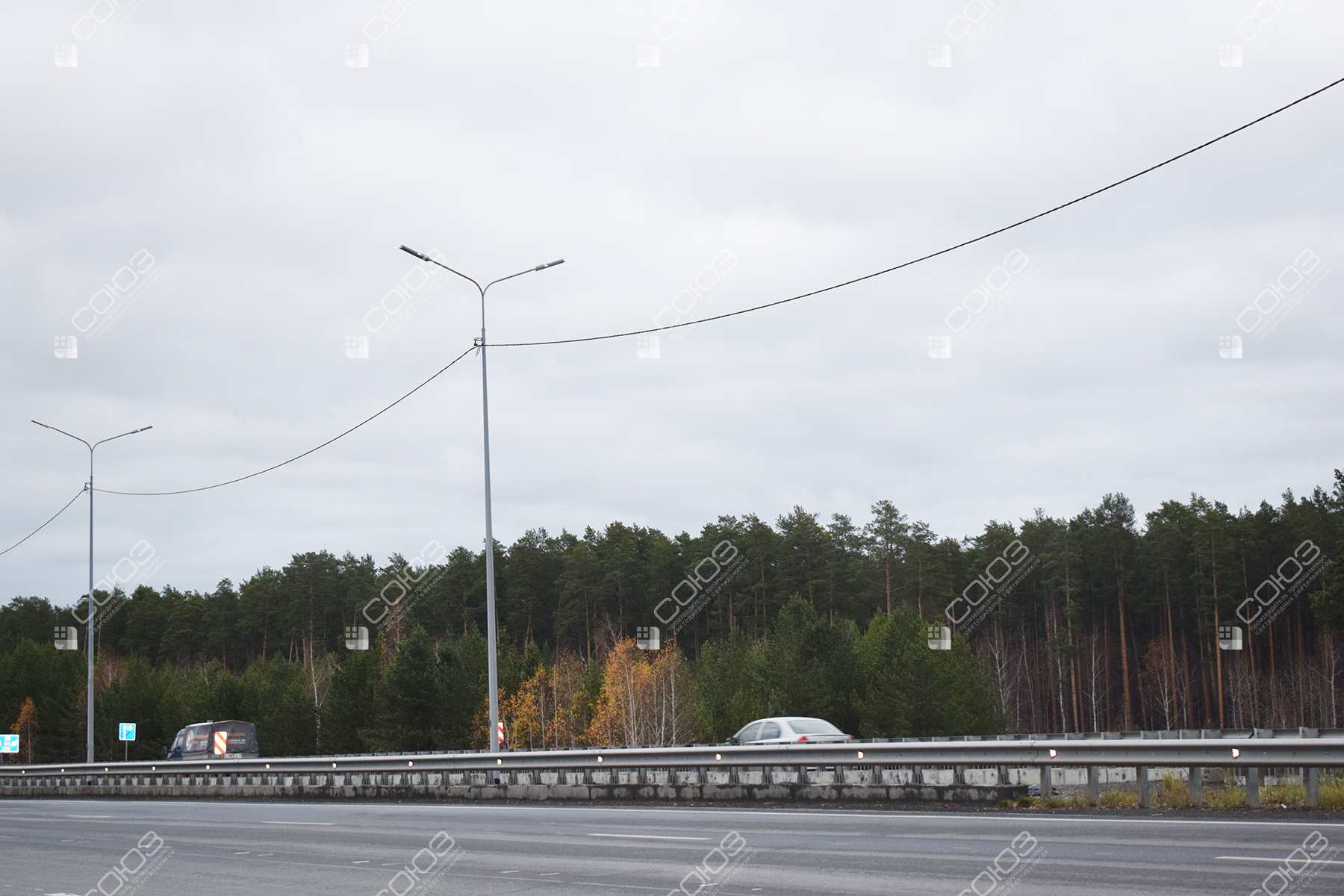

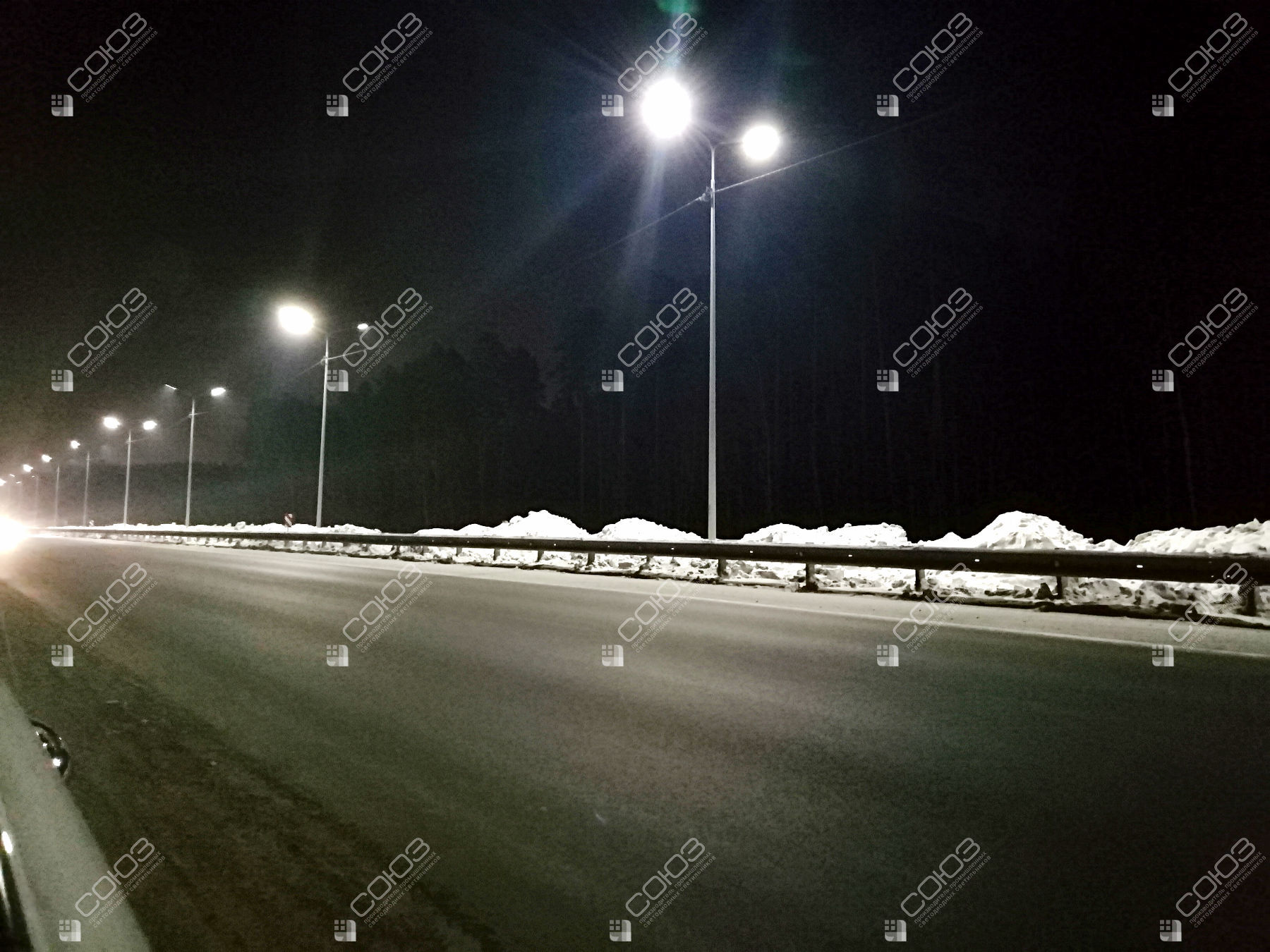

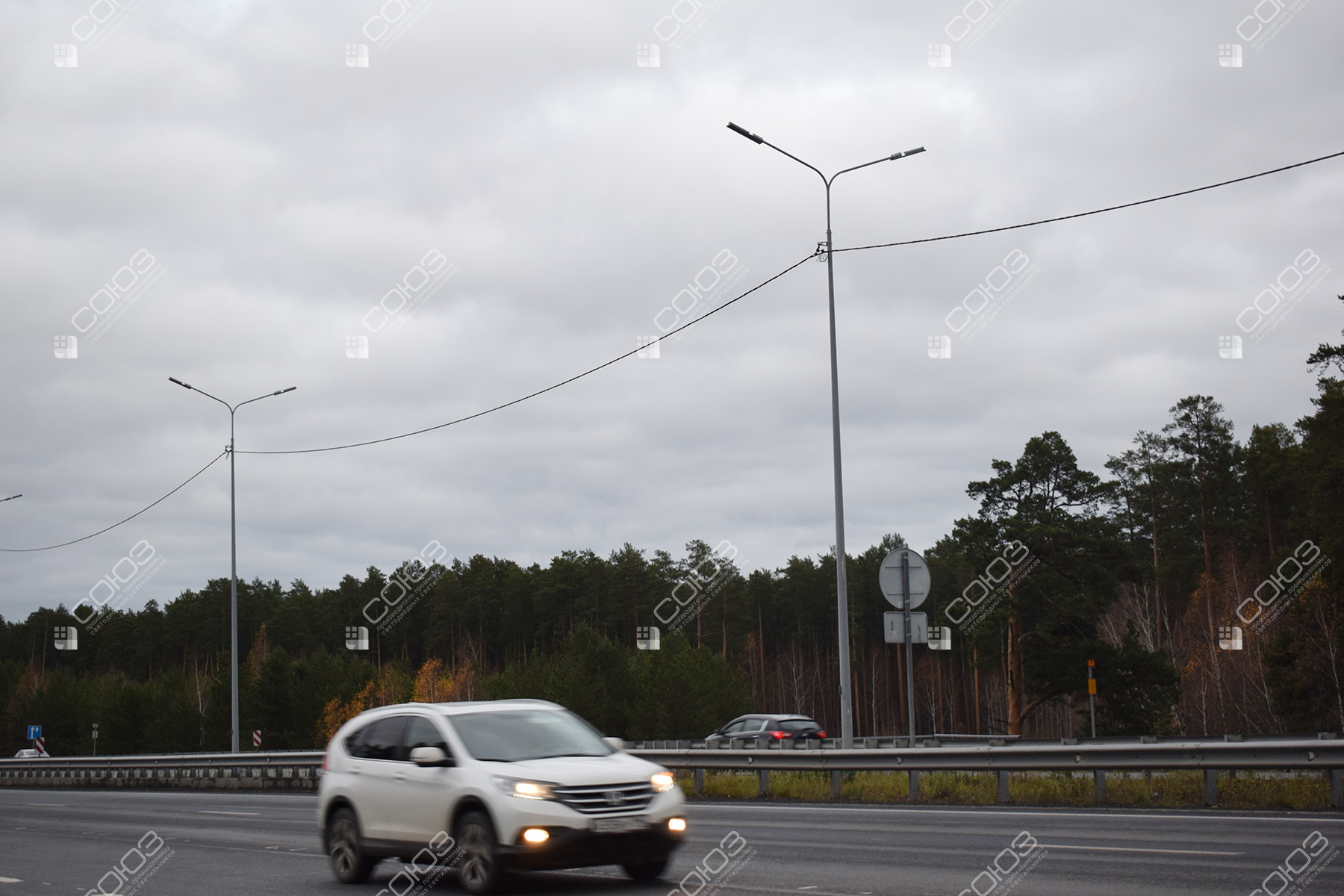

Для освещения автомагистрали в Екатеринбурге применены консольные светильники СОЮЗ 22. В галерее — 31 фотография заказчика: размещение на опорах и освещение проезжей части в тёмное время суток.
На протяжённом объекте важна согласованная работа соседних приборов. Широкая оптика распределяет свет в двух плоскостях, позволяя учитывать длину участка между опорами и ширину дороги. Мощность 210 Вт рассматривается вместе с высотой установки, вылетом консоли и шагом опор.
Оборудование проекта
Уличный СОЮЗ 22-210/4-67
Консольный светильник со светодиодами CREE и линзами LedLink. Широкая КСС «Ш» формирует вытянутое световое пятно.
Конструкция для дорожных опор

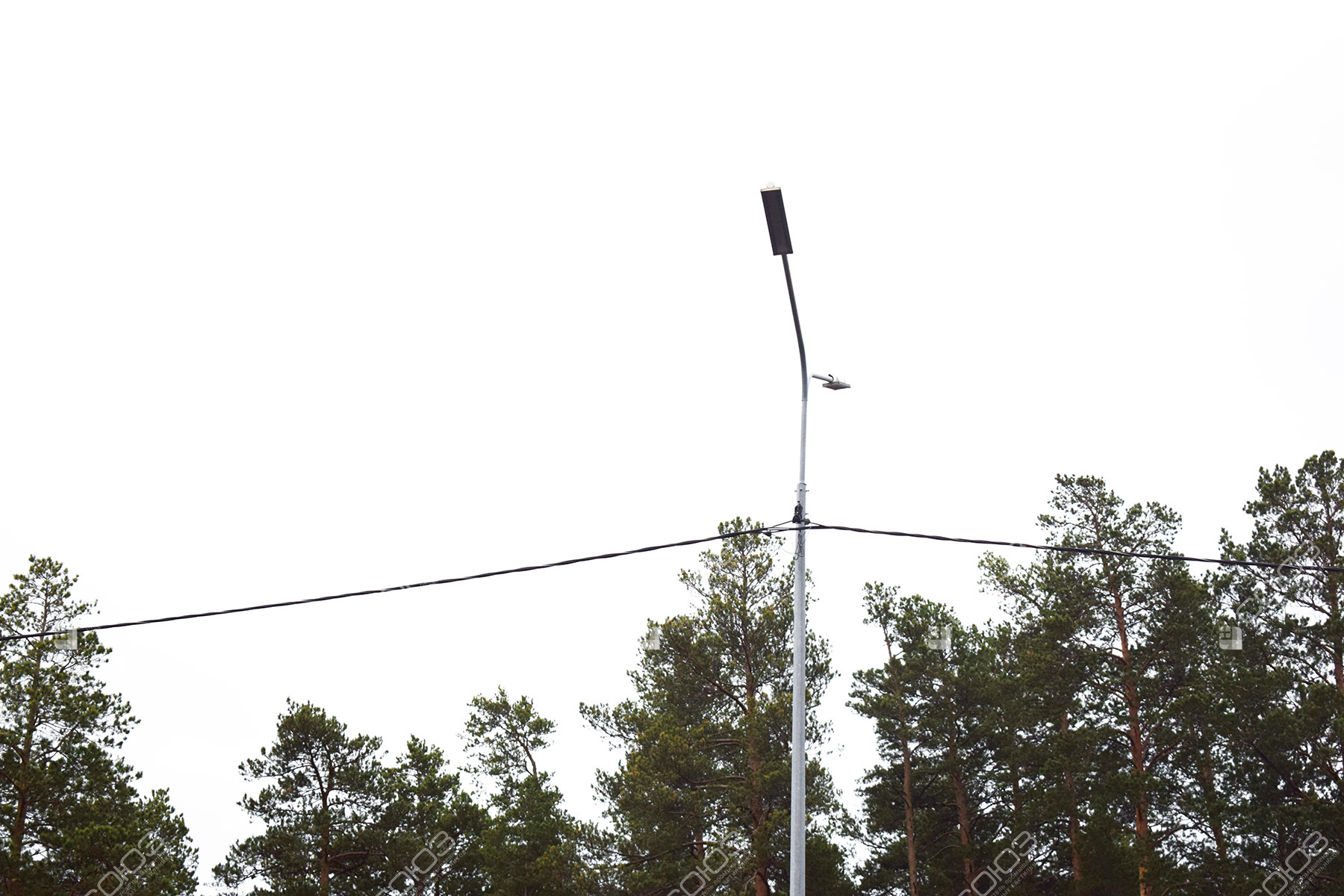

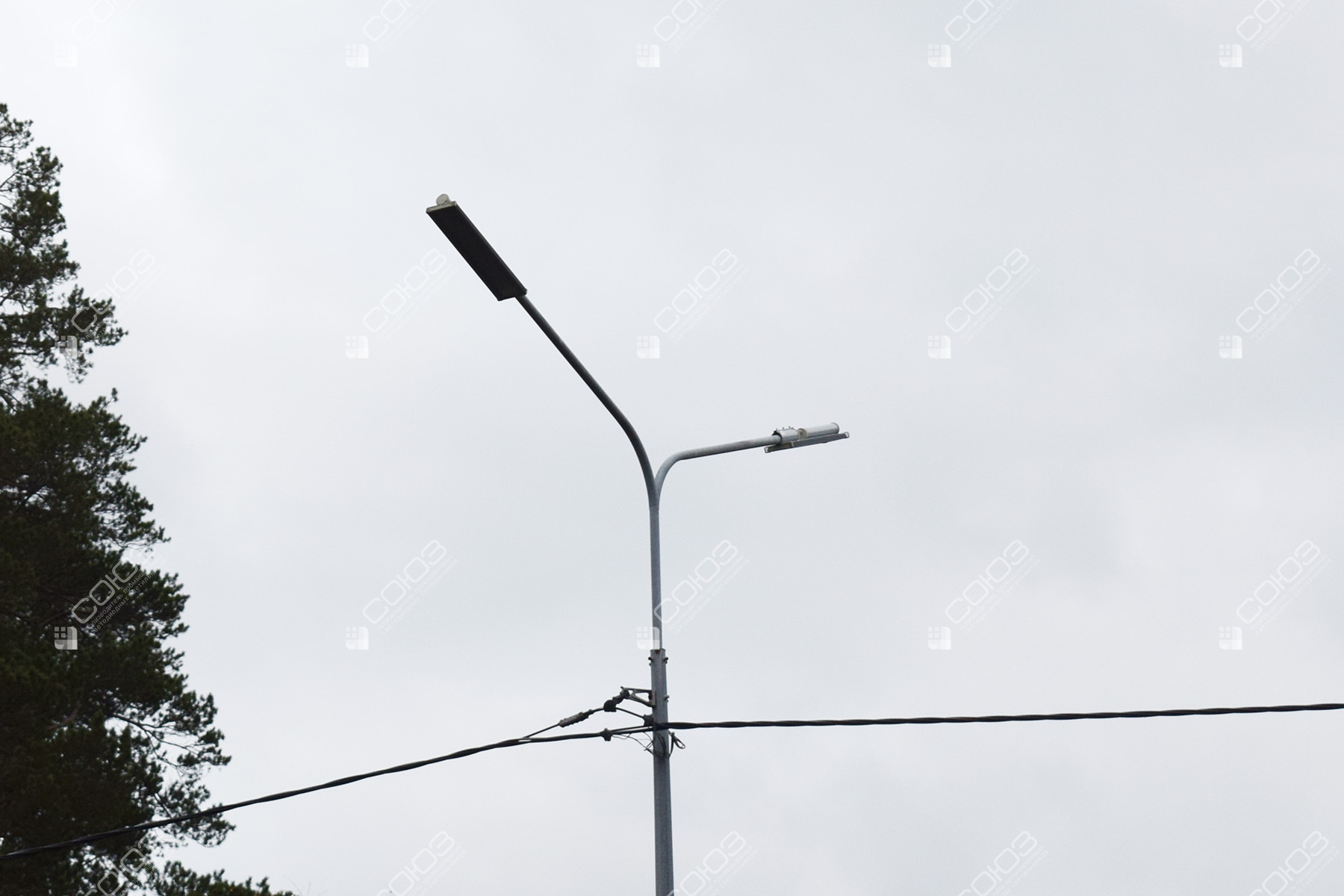

Консольный монтаж
Крепление на трубу диаметром 45–60 мм. Корпус фиксируется болтами; посадочные размеры и габариты приведены на чертеже.
Широкая оптика
Линзы LedLink задают углы 135° × 65°. Ориентацию светового пятна и шаг опор проверяют расчётом по геометрии дороги.
Защита оборудования
Корпус из алюминия АД31 с полимерным покрытием, экран из оптического поликарбоната. Двухкаскадный драйвер; гарантия — 5 лет.
Как подобрать свет для другой дороги
Для расчёта нужны категория и план дороги, количество и ширина полос, высота и расстояния между опорами, положение кронштейнов и характеристики покрытия. Проверяют требуемые показатели освещения, равномерность и ограничение слепящего действия. Фотографии помогают оценить размещение, а расчёт — сравнить варианты оборудования.
Параметры света модели: 5000 К, Ra > 80, пульсации менее 1%. Рабочее питание — 165–275 В AC. Другие исполнения представлены в разделе консольных светильников СОЮЗ 22; подбор по задаче — на странице магистрального освещения.
