Ригельное освещение путей в Хабаровске
Железнодорожный объект в Хабаровске. Ригельные СОЮЗ 26-90/3-67 установлены на жёстких поперечинах и направляют свет вдоль путей.
Проект реализован на светильниках:
Решение на объекте

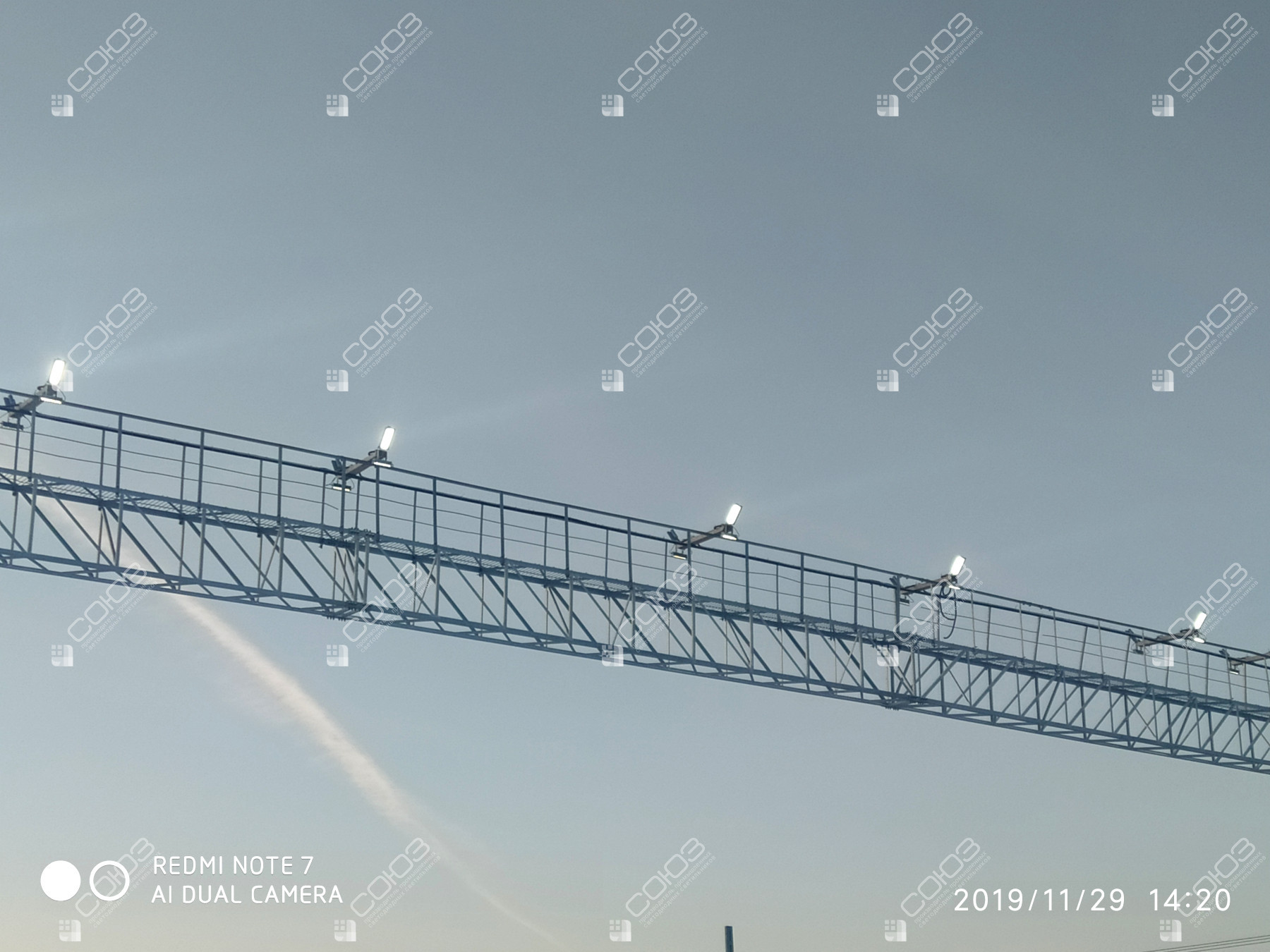

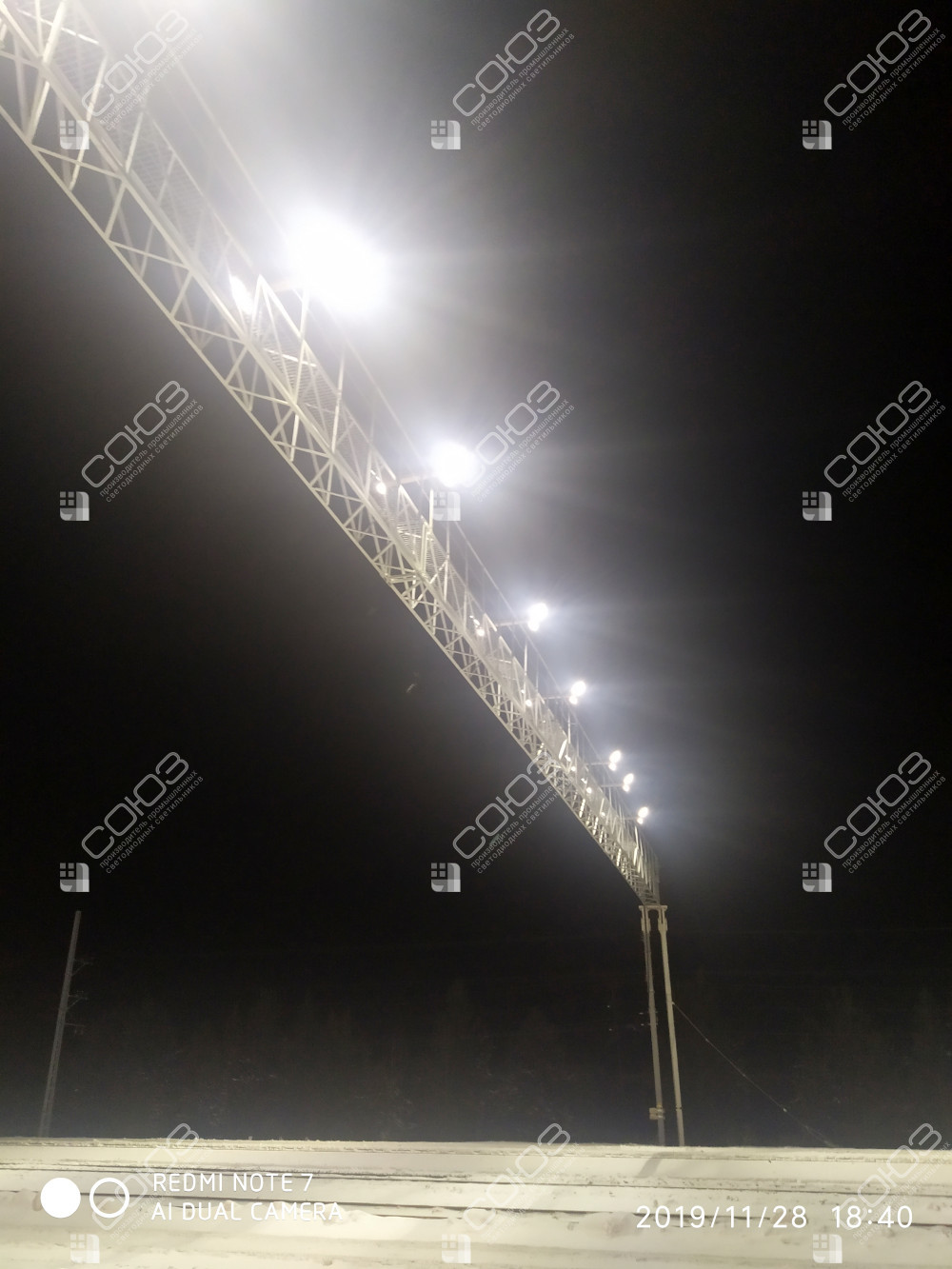

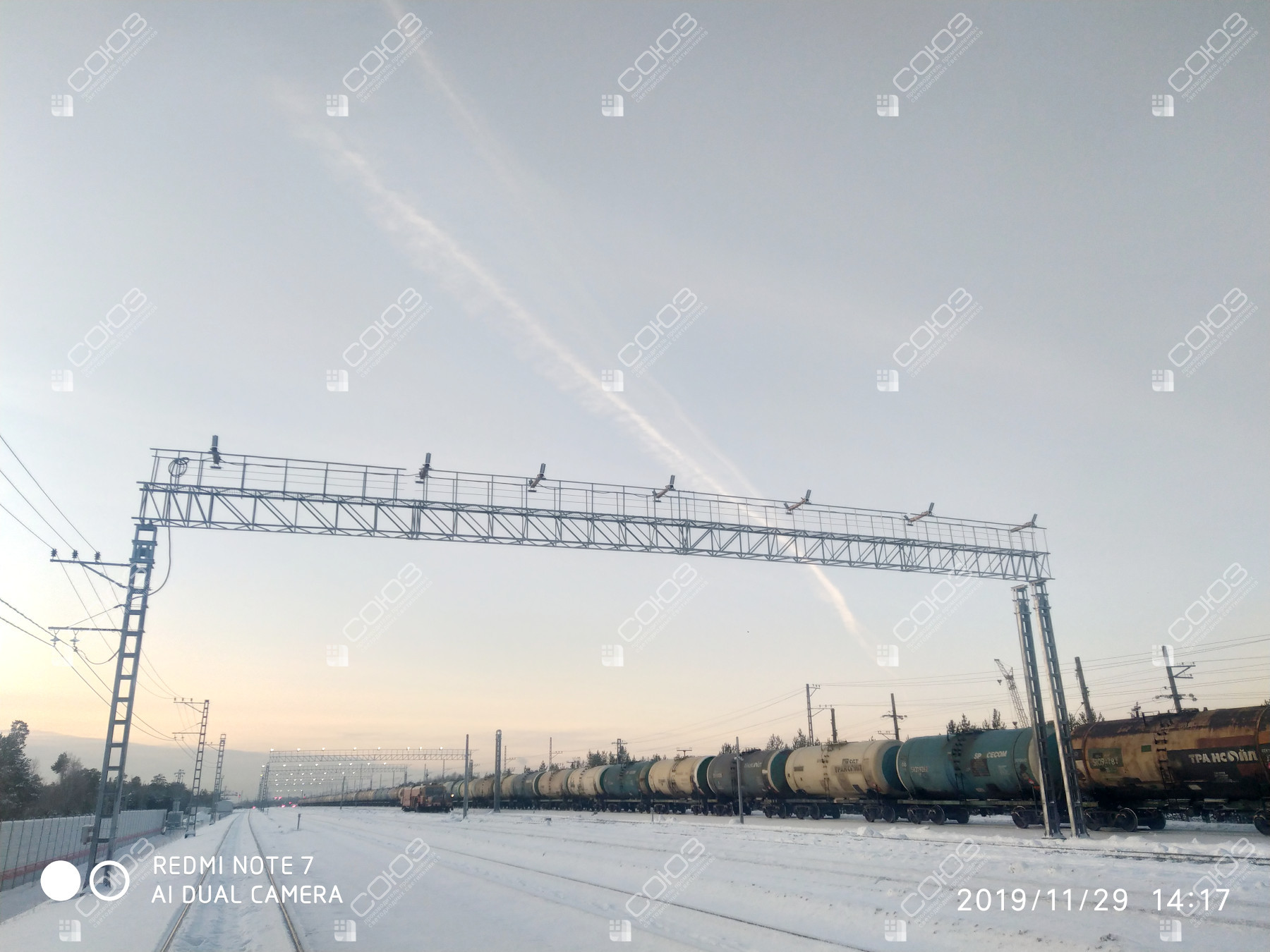

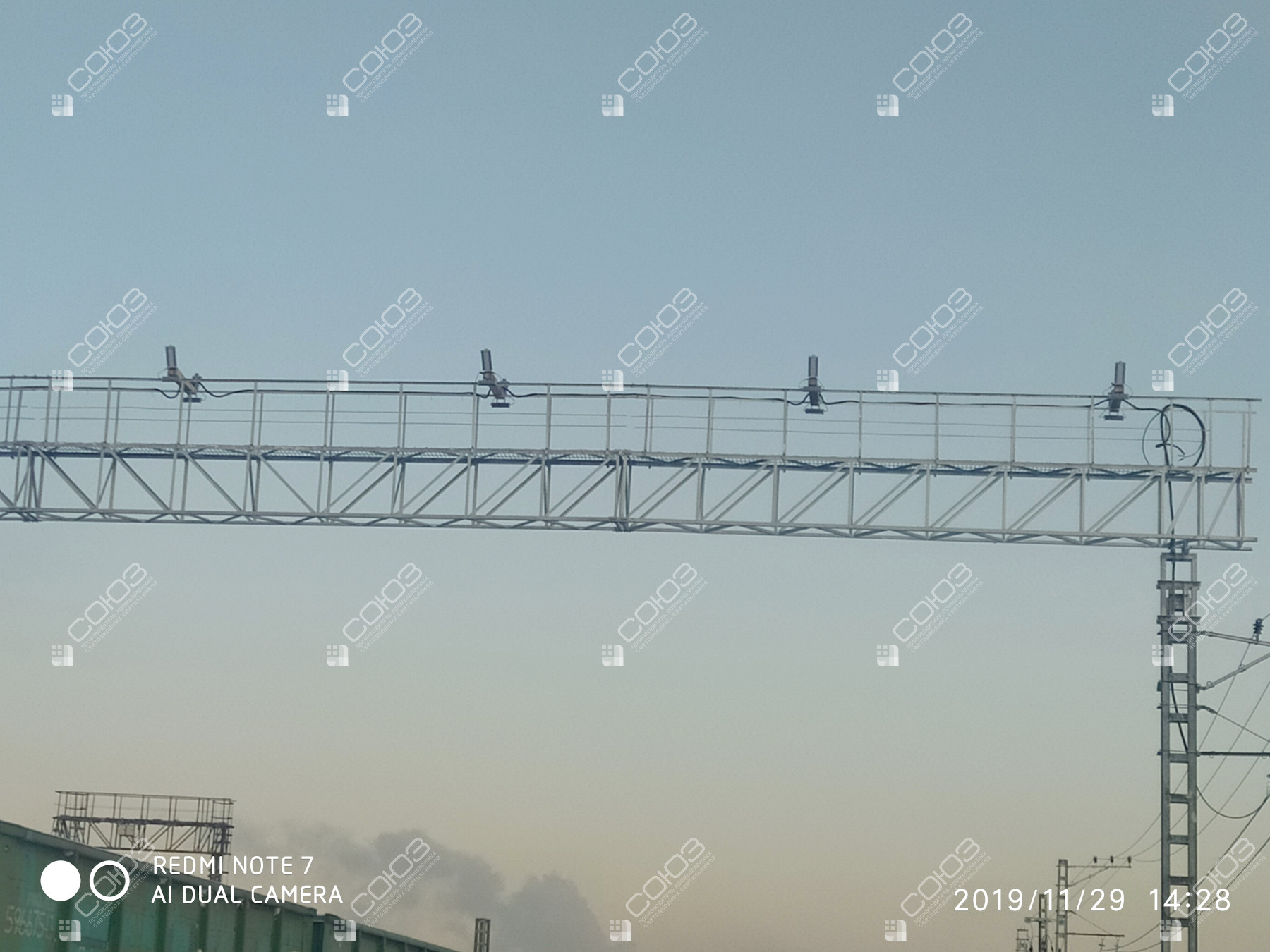

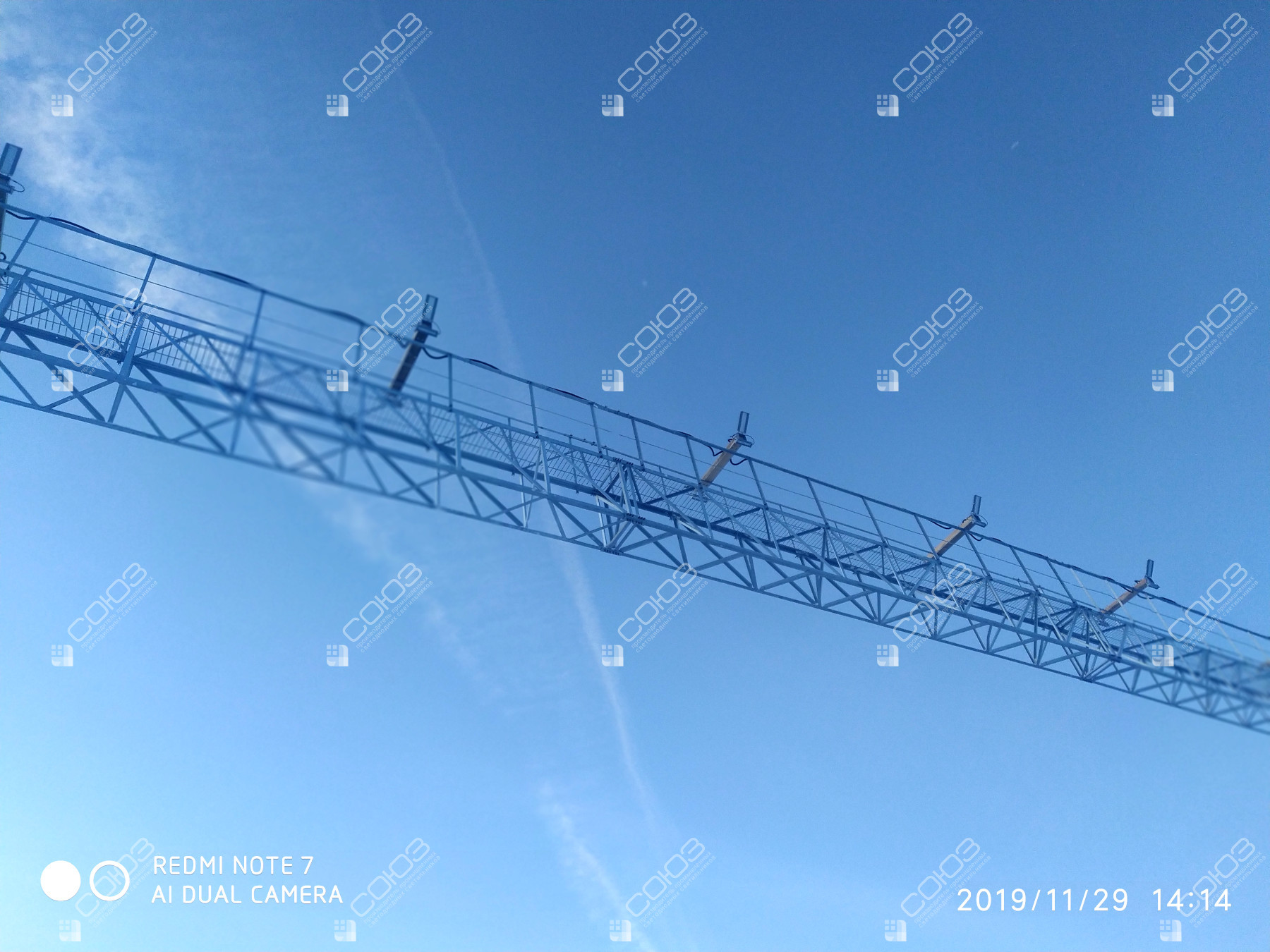

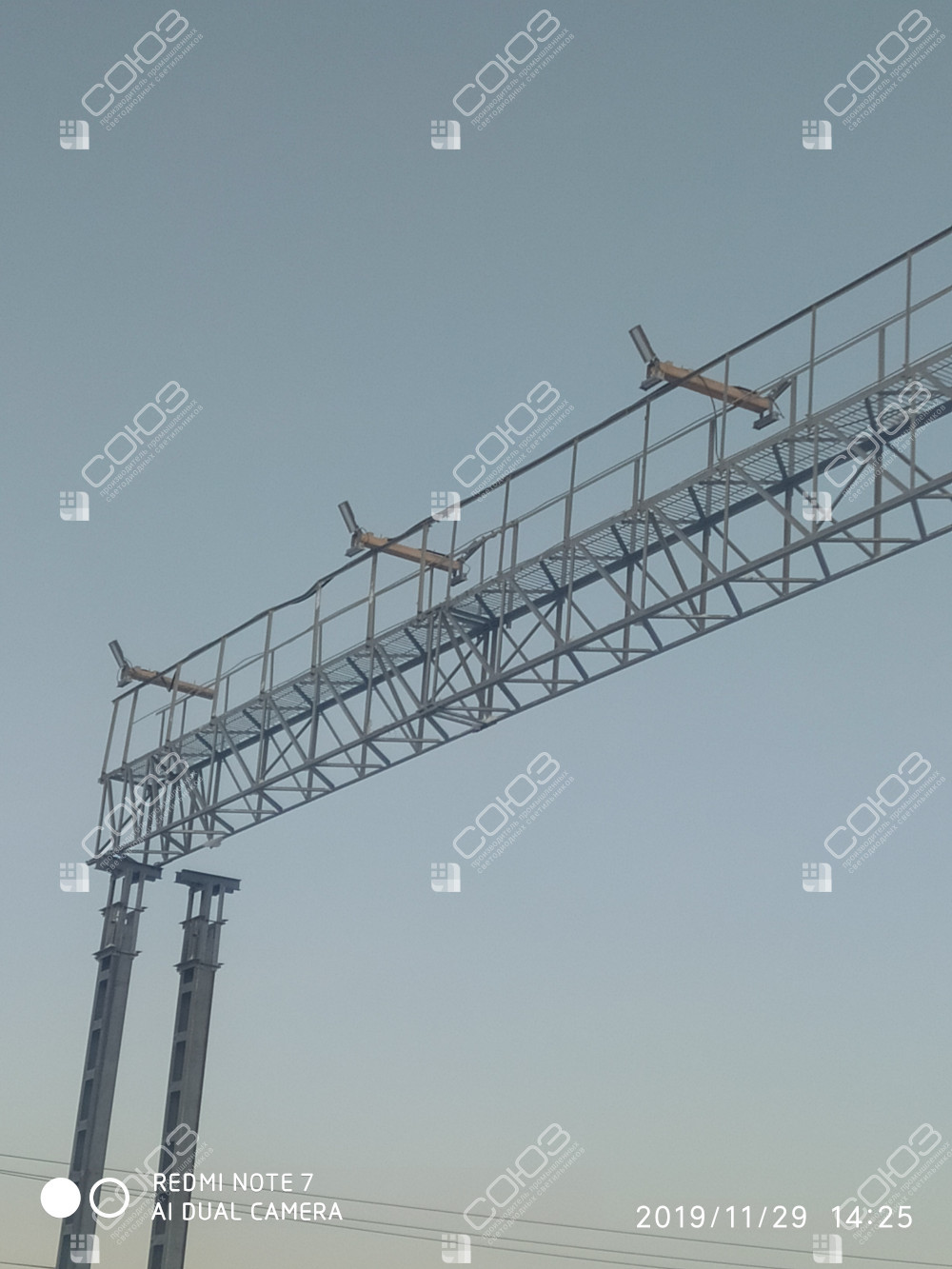

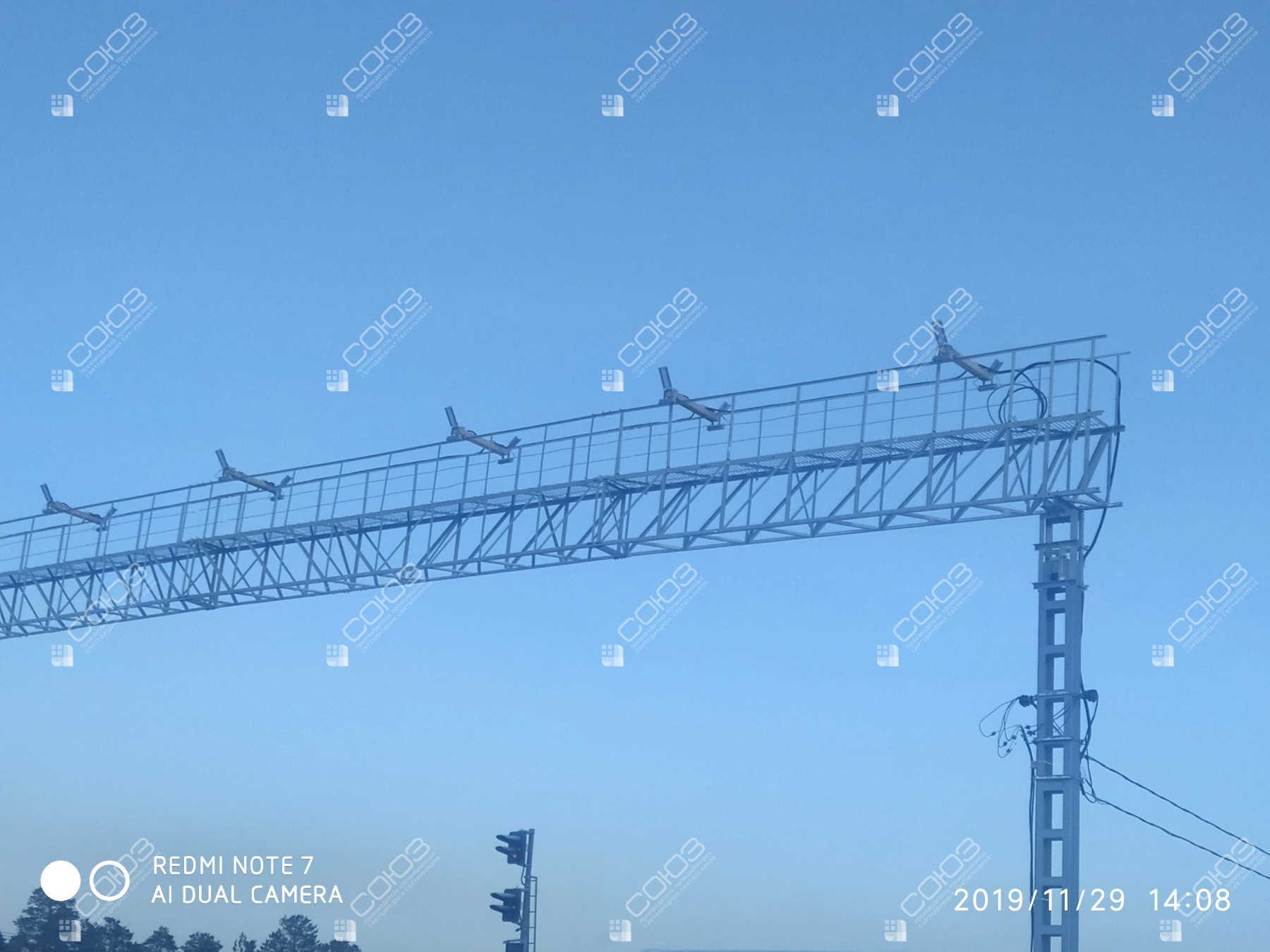

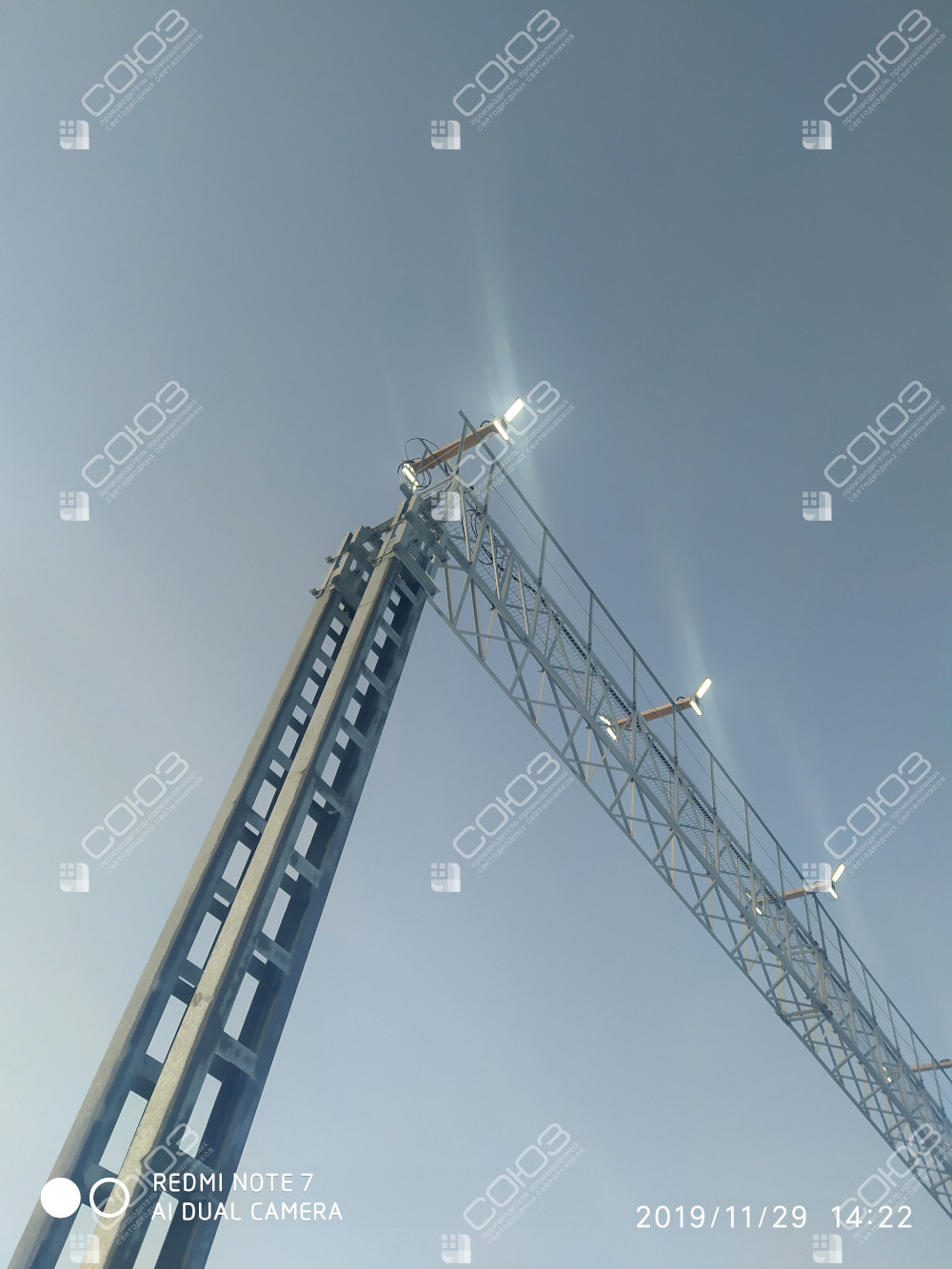

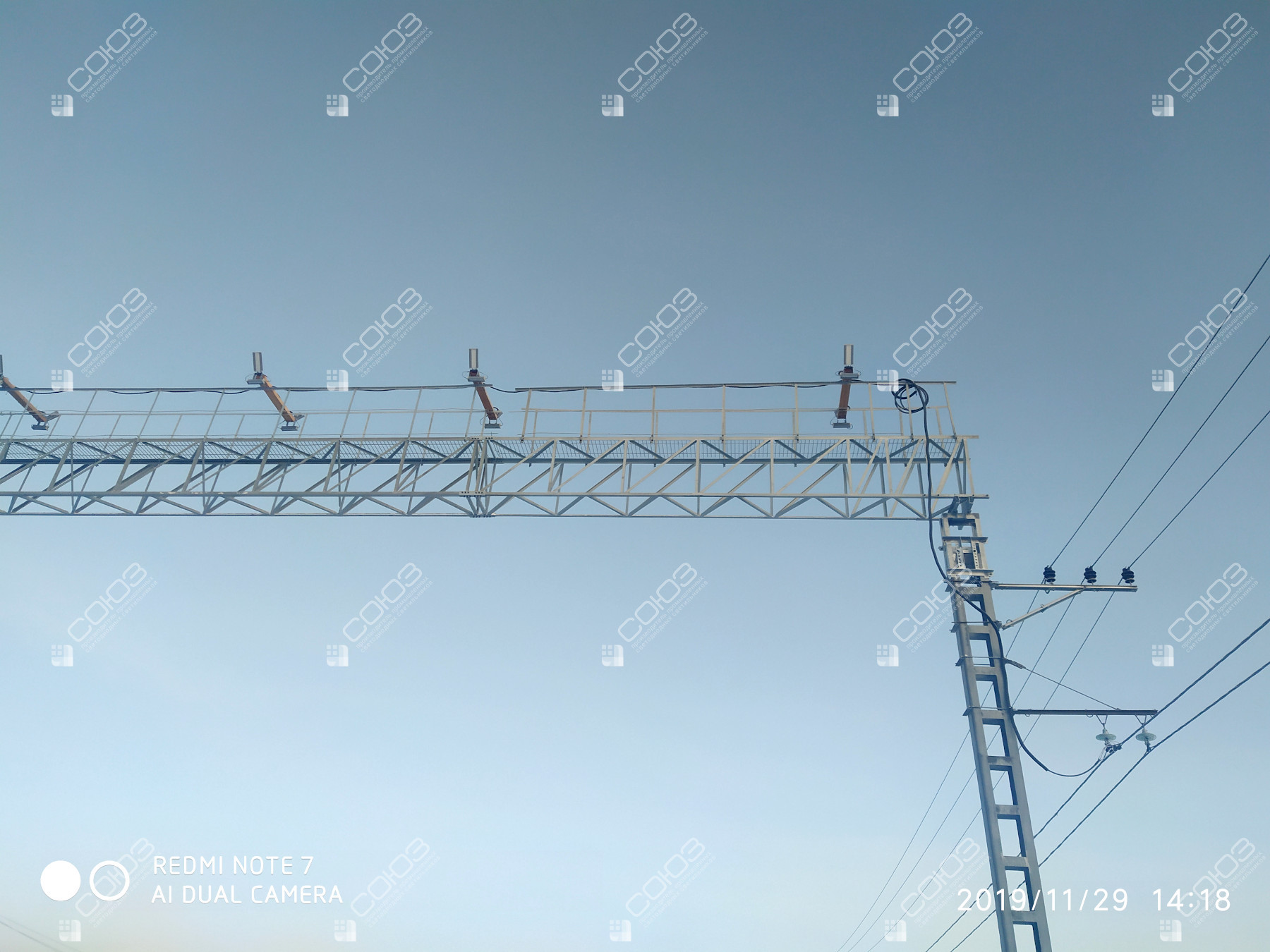

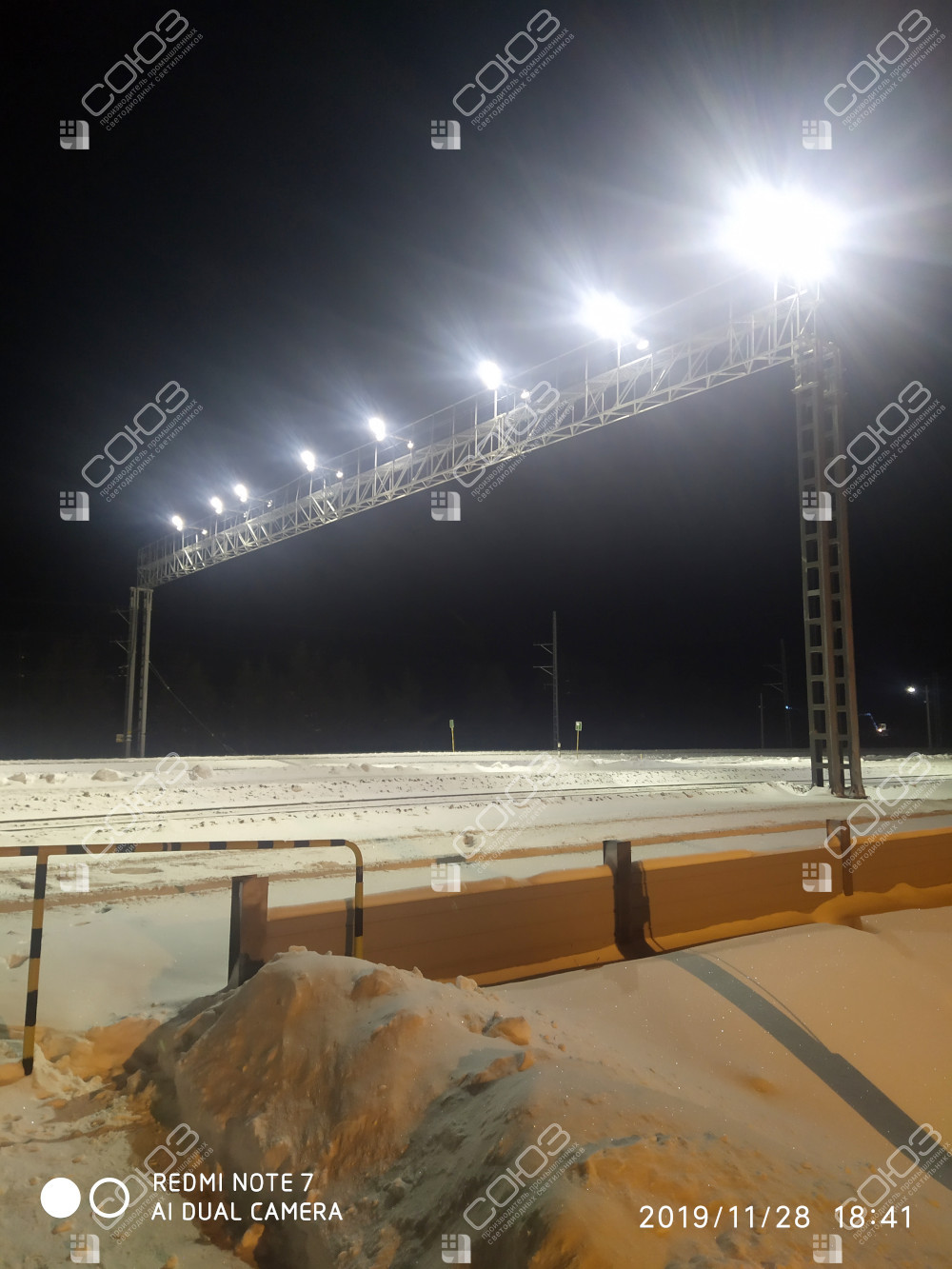

Свет с жёстких поперечин вдоль путей

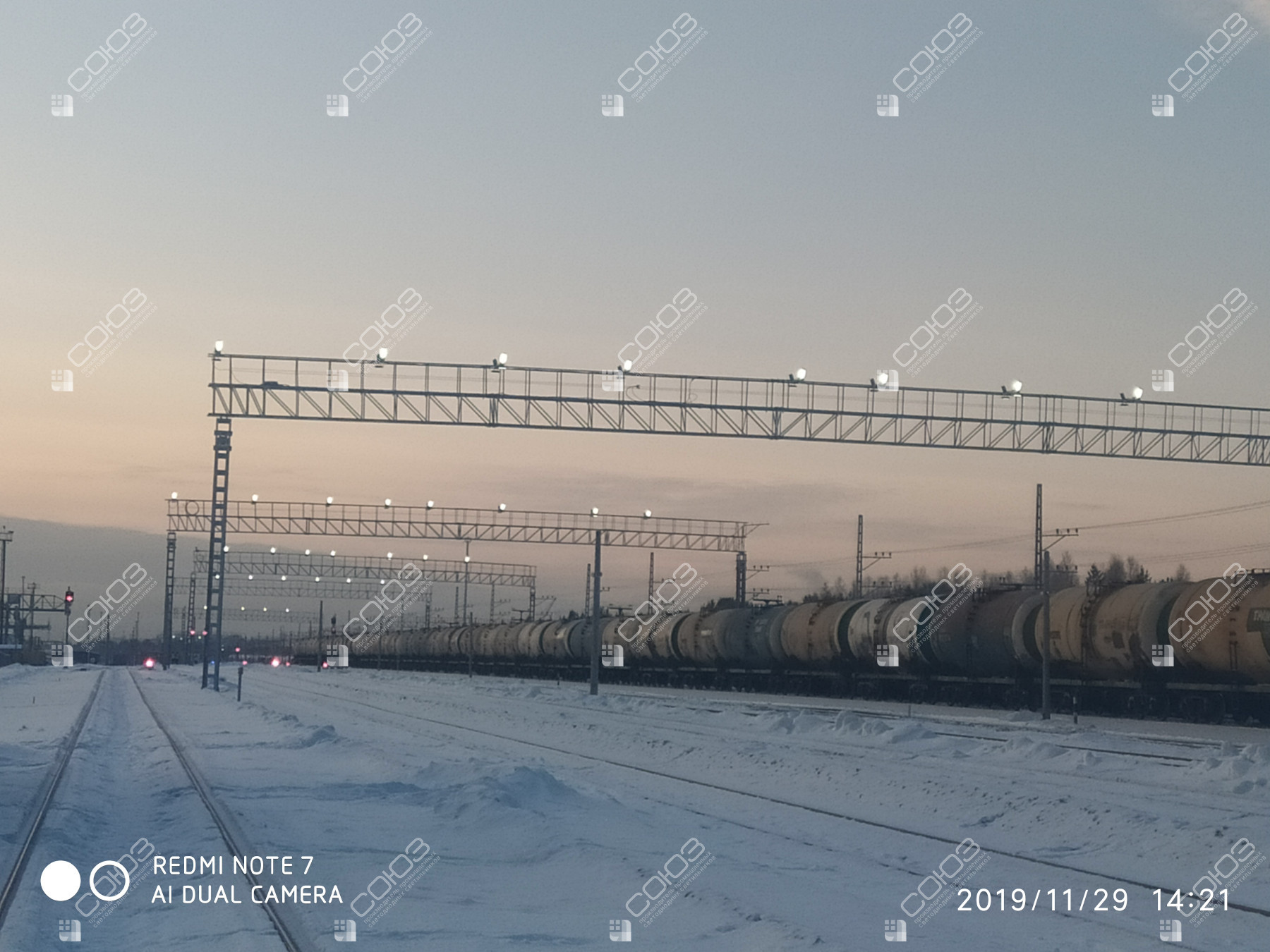

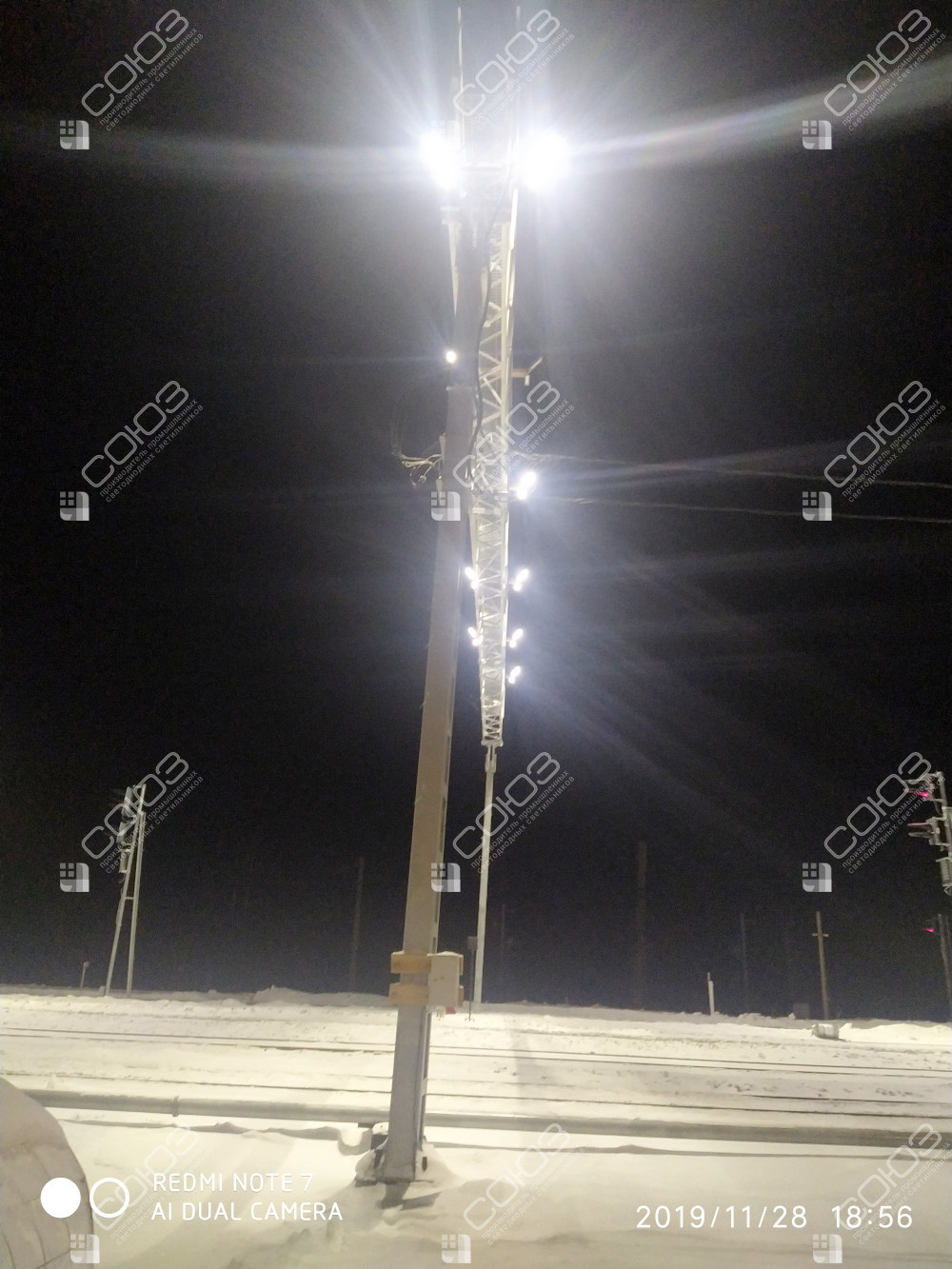

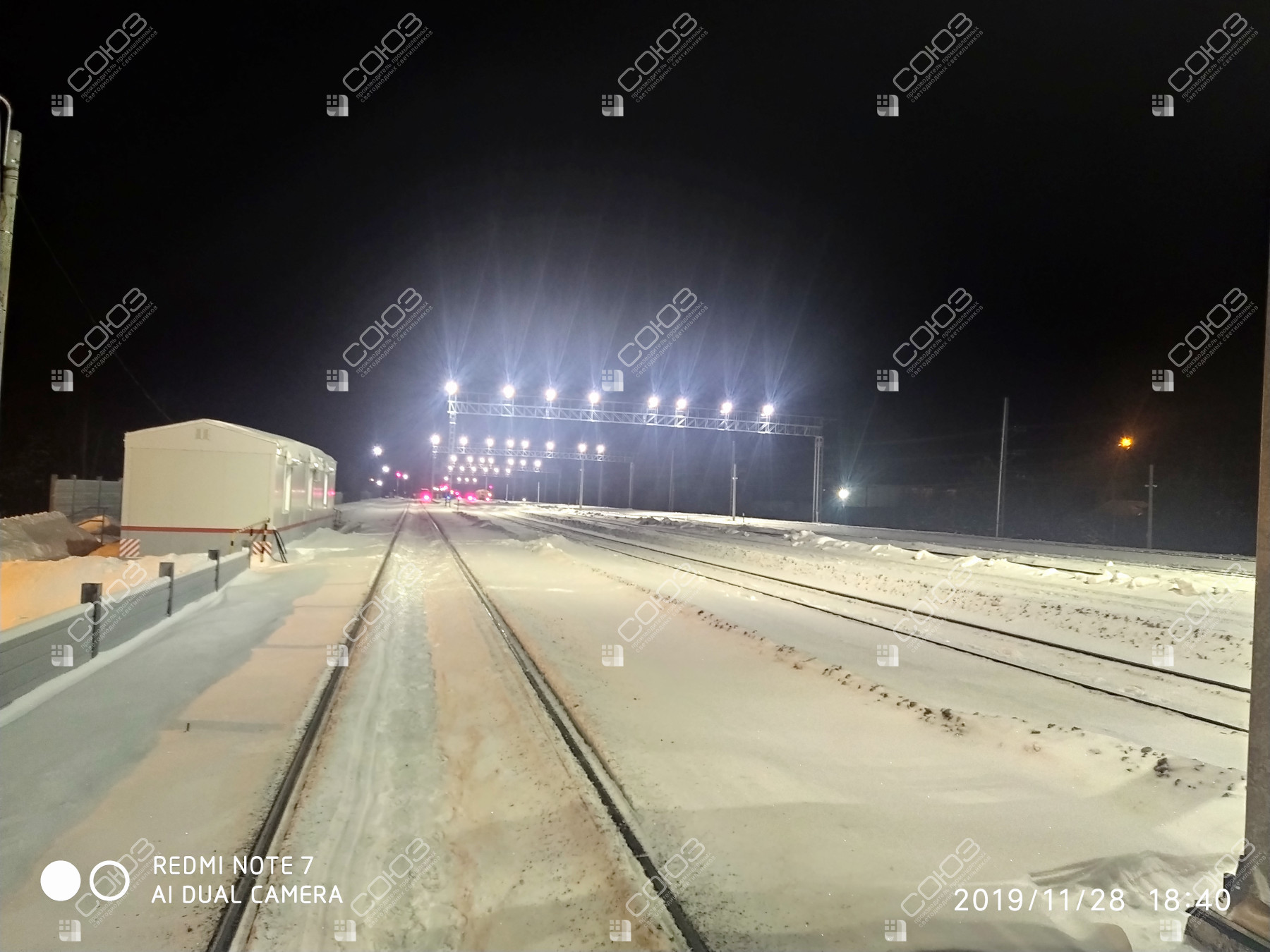

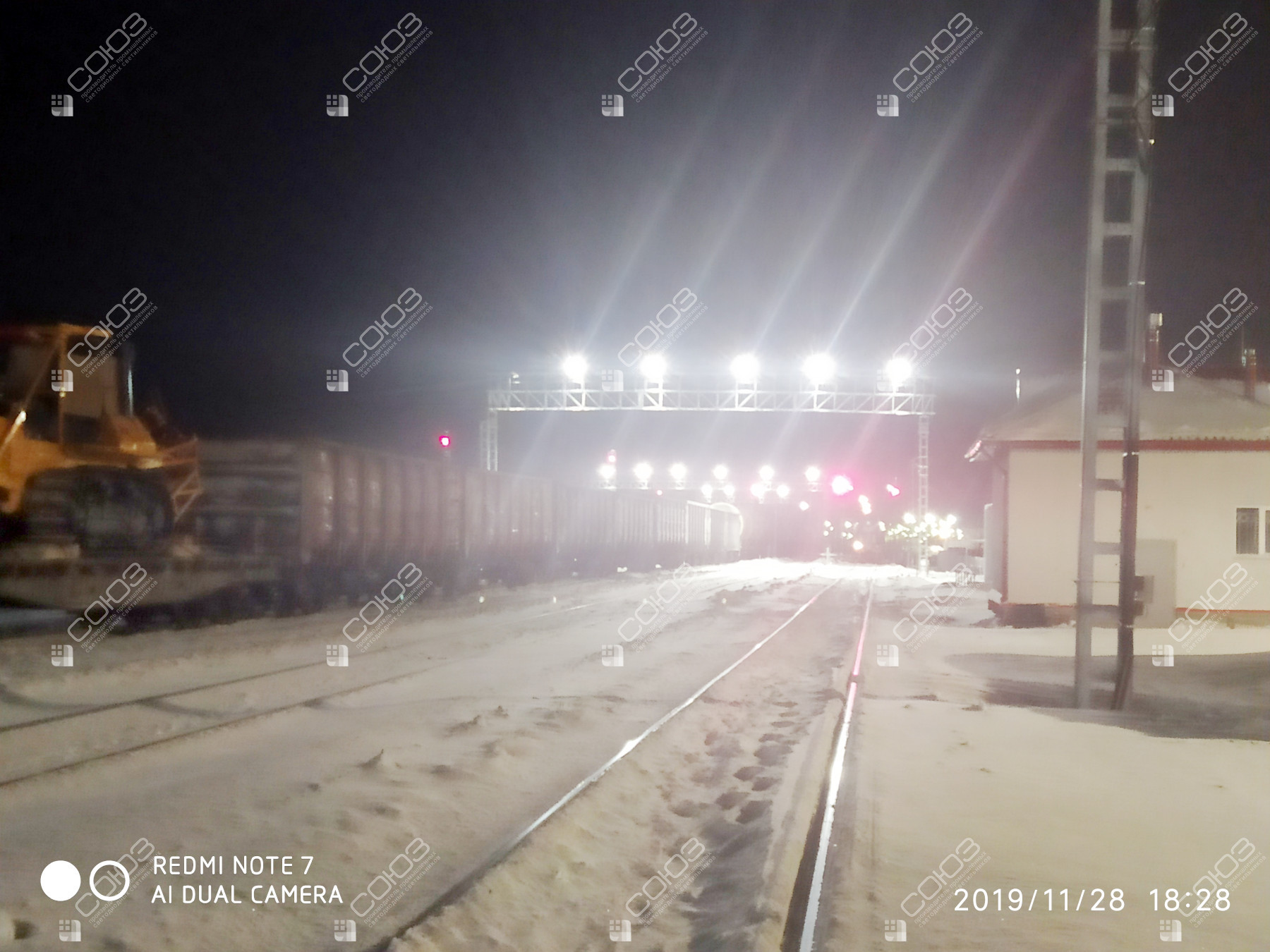

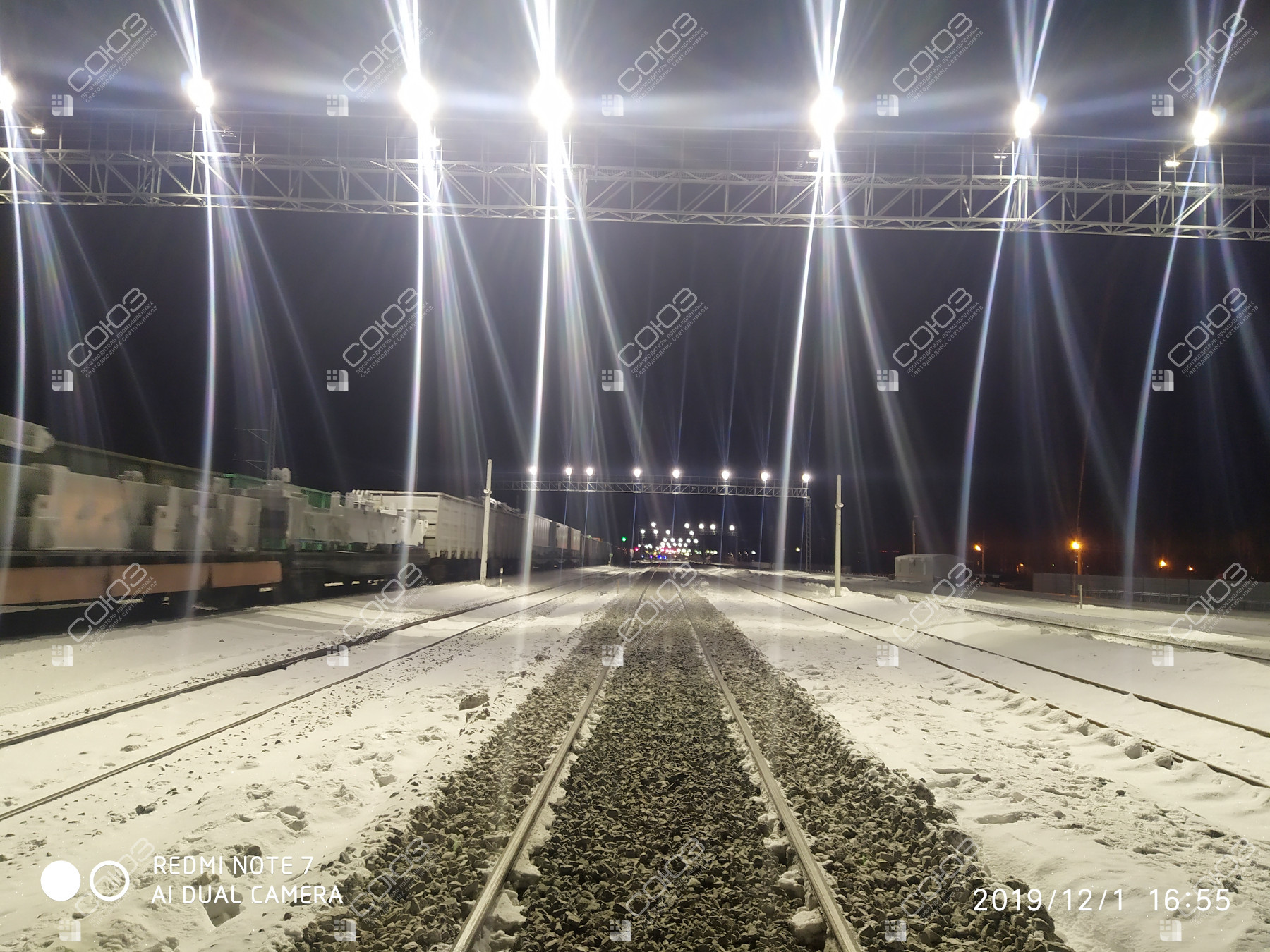

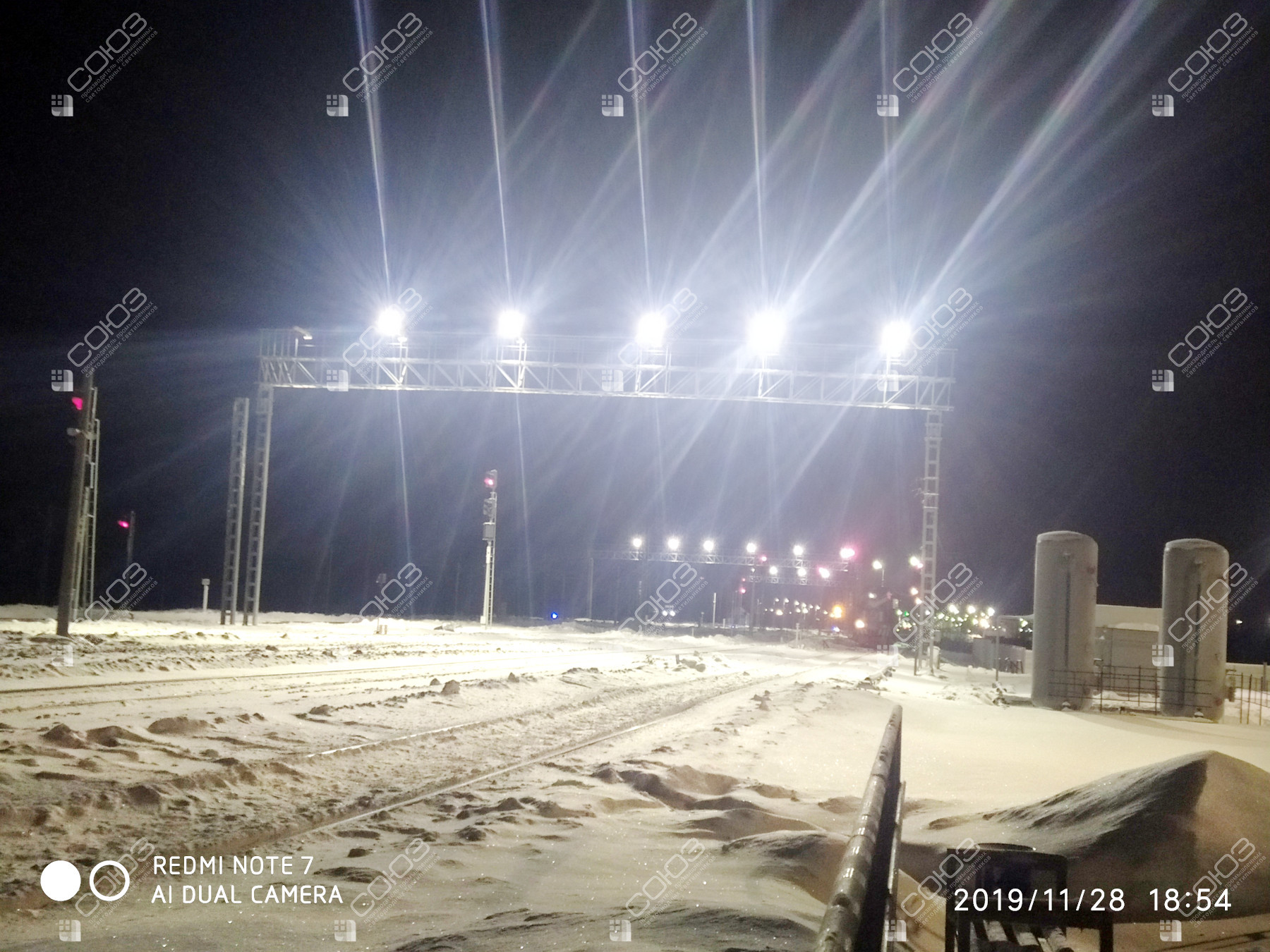

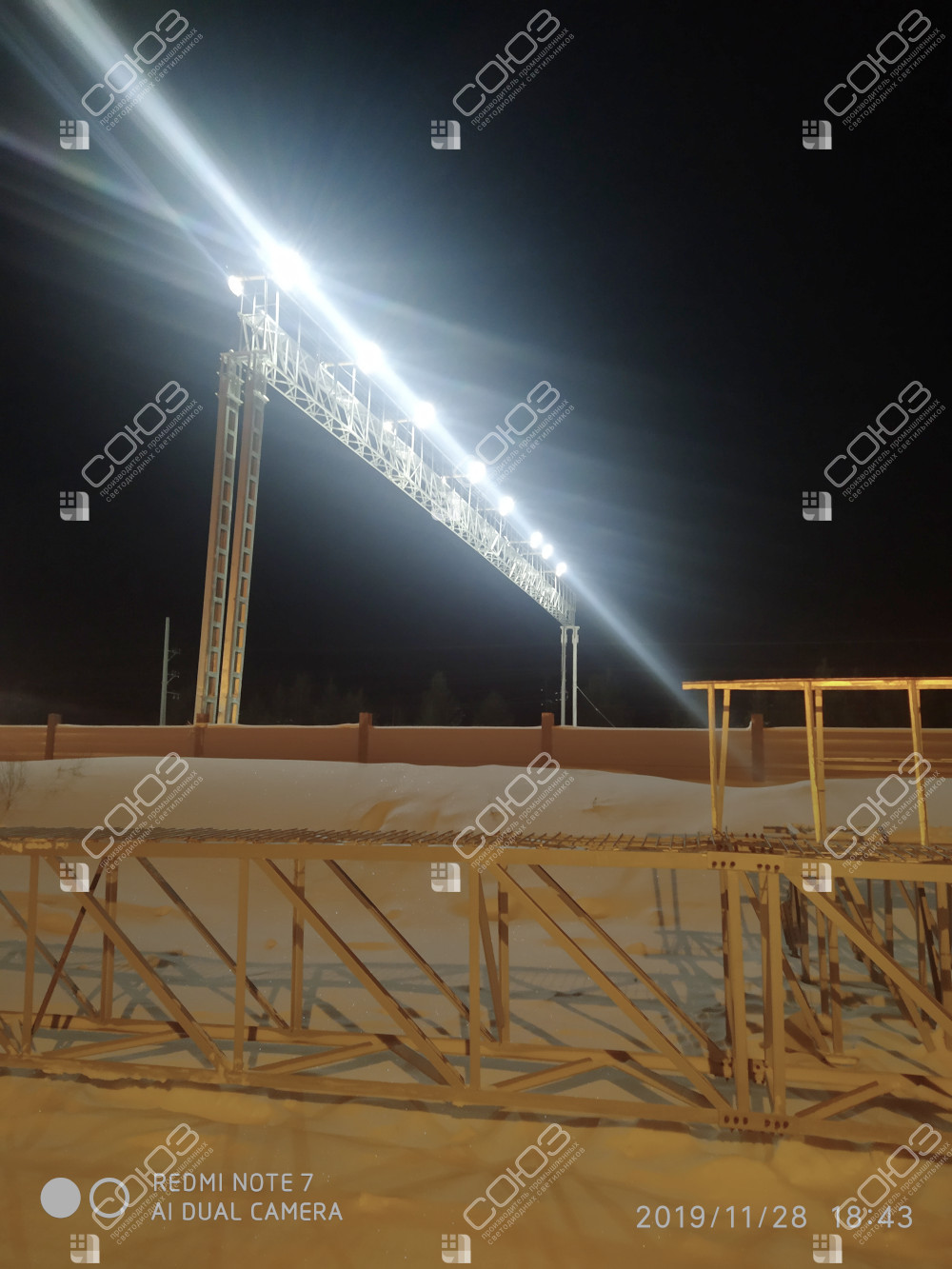

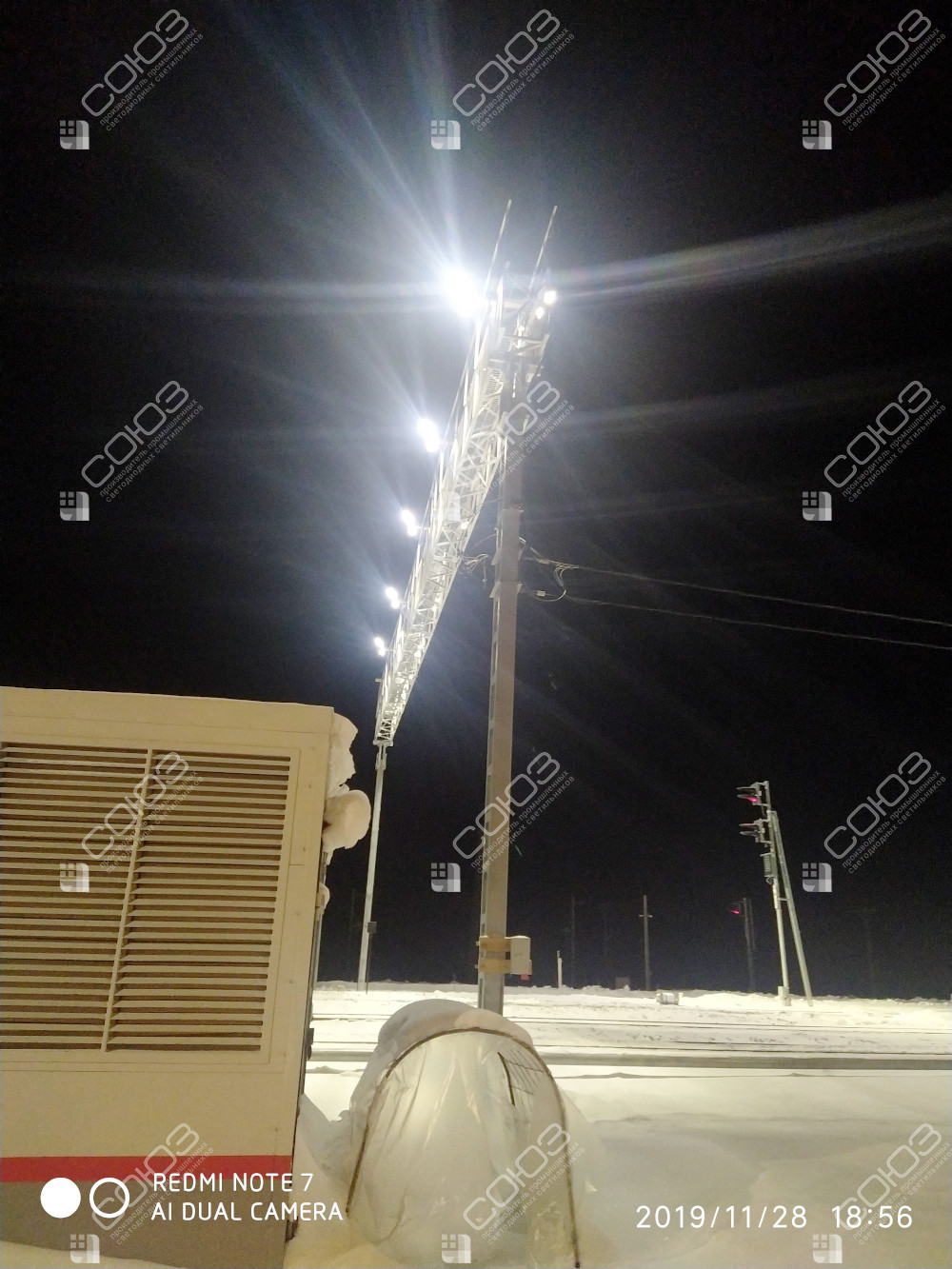

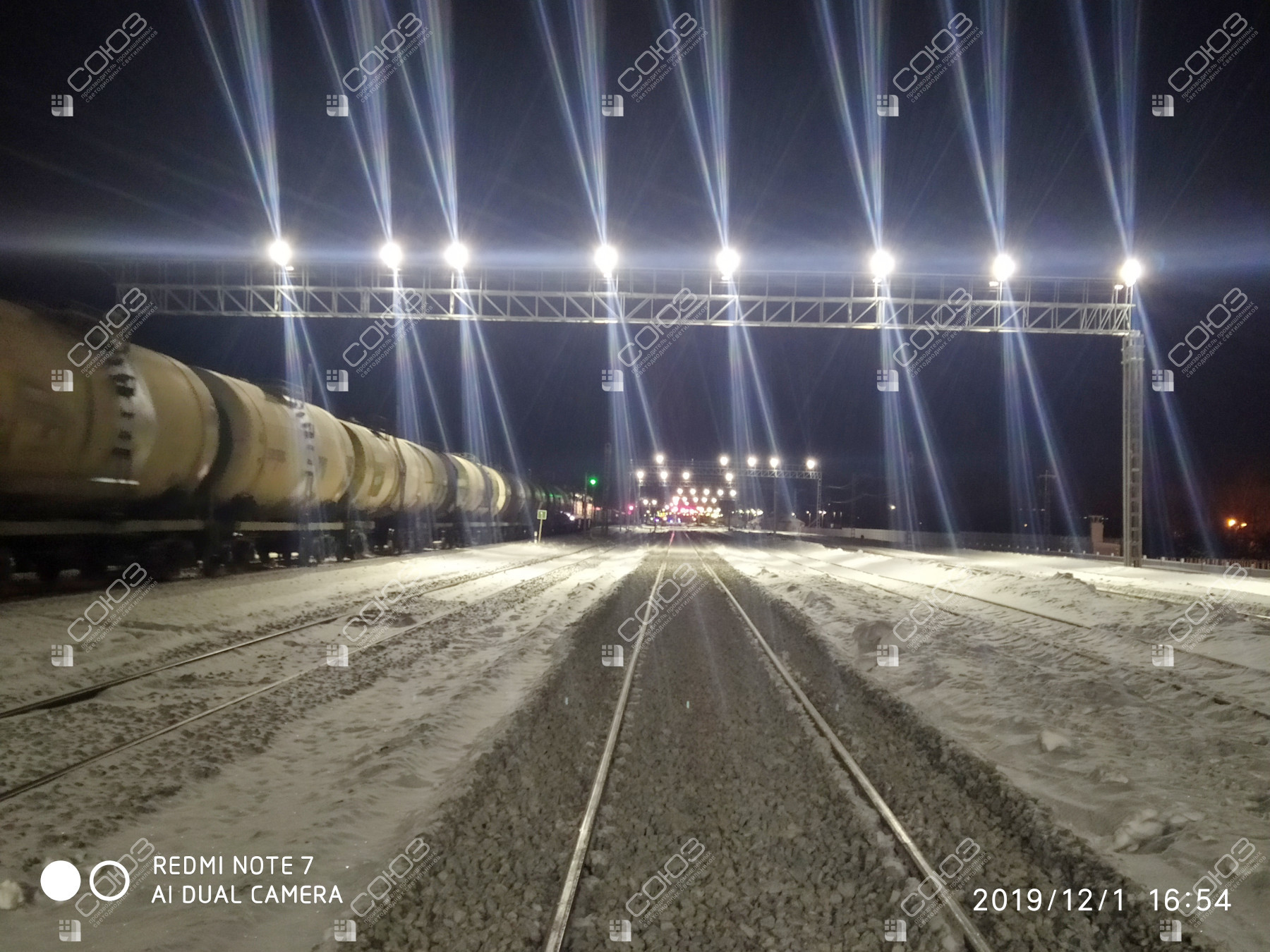

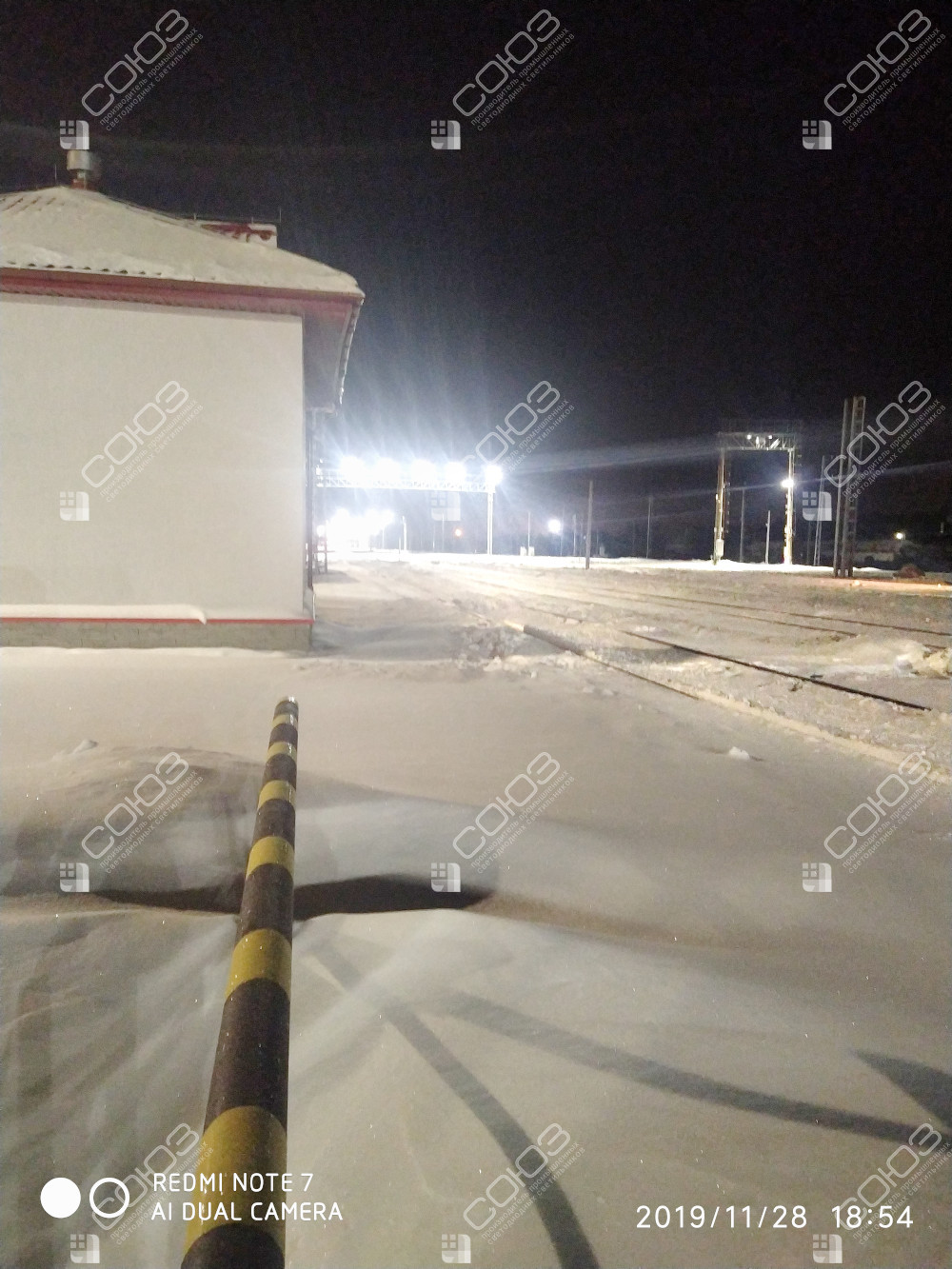

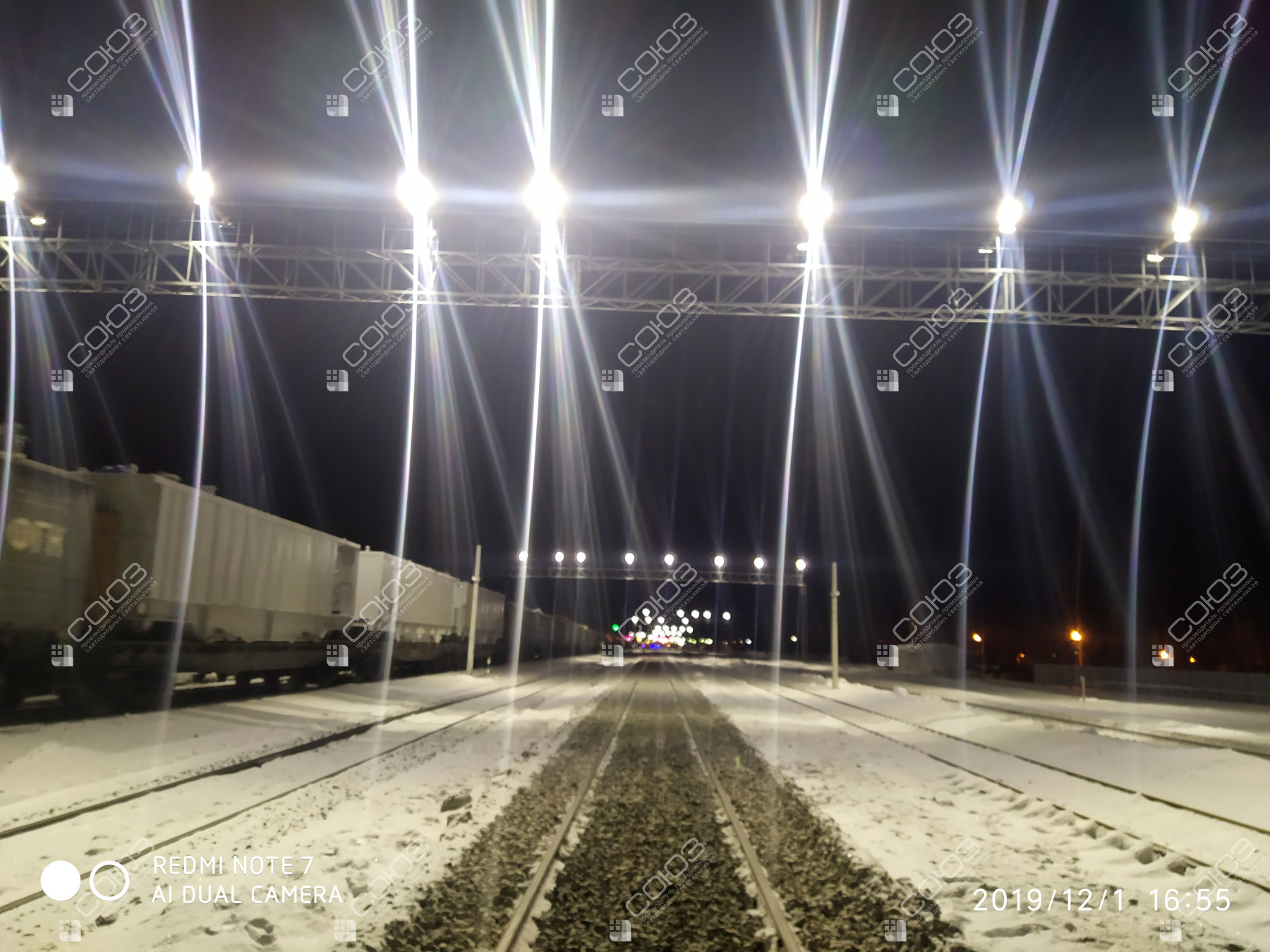

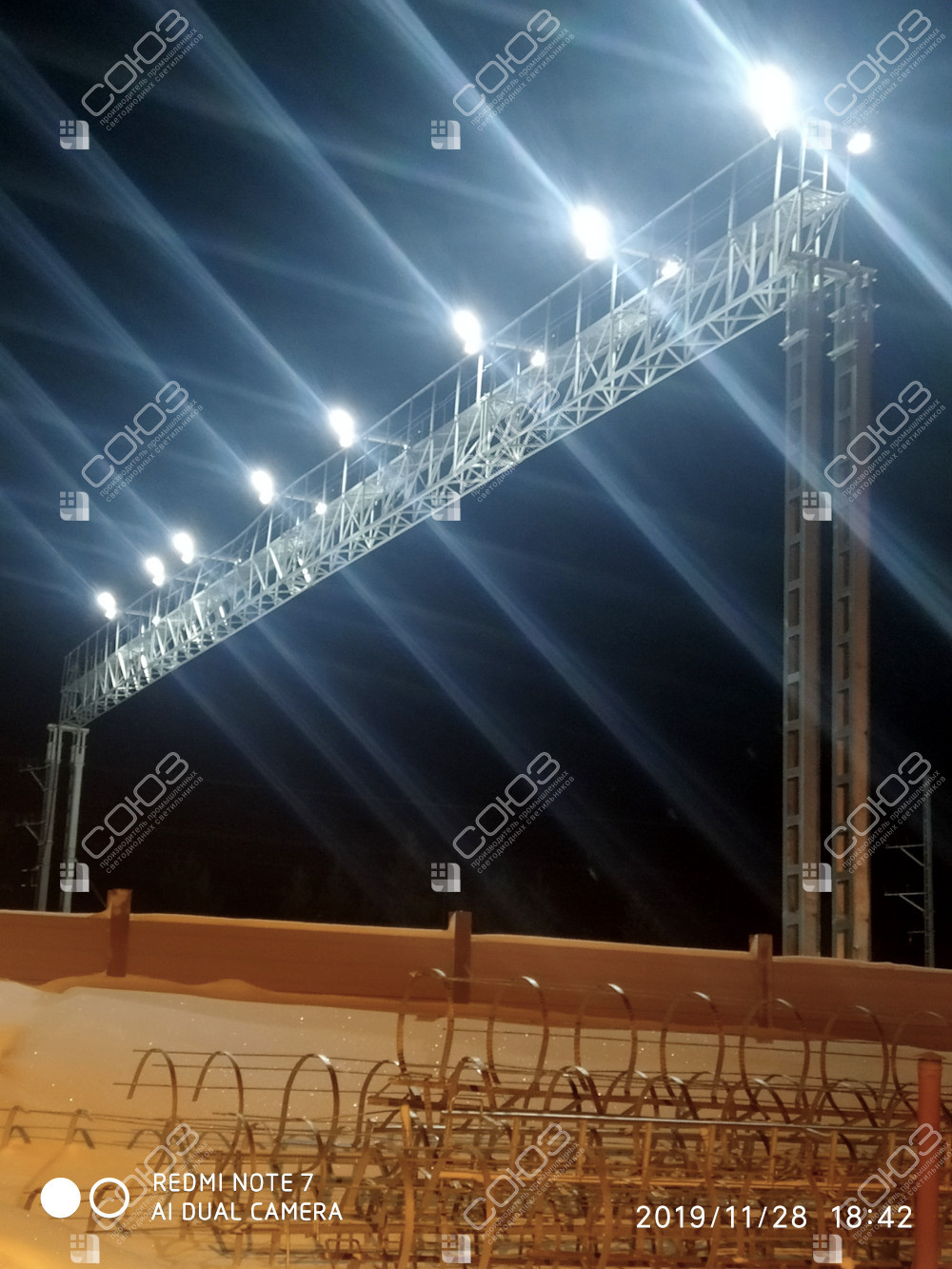

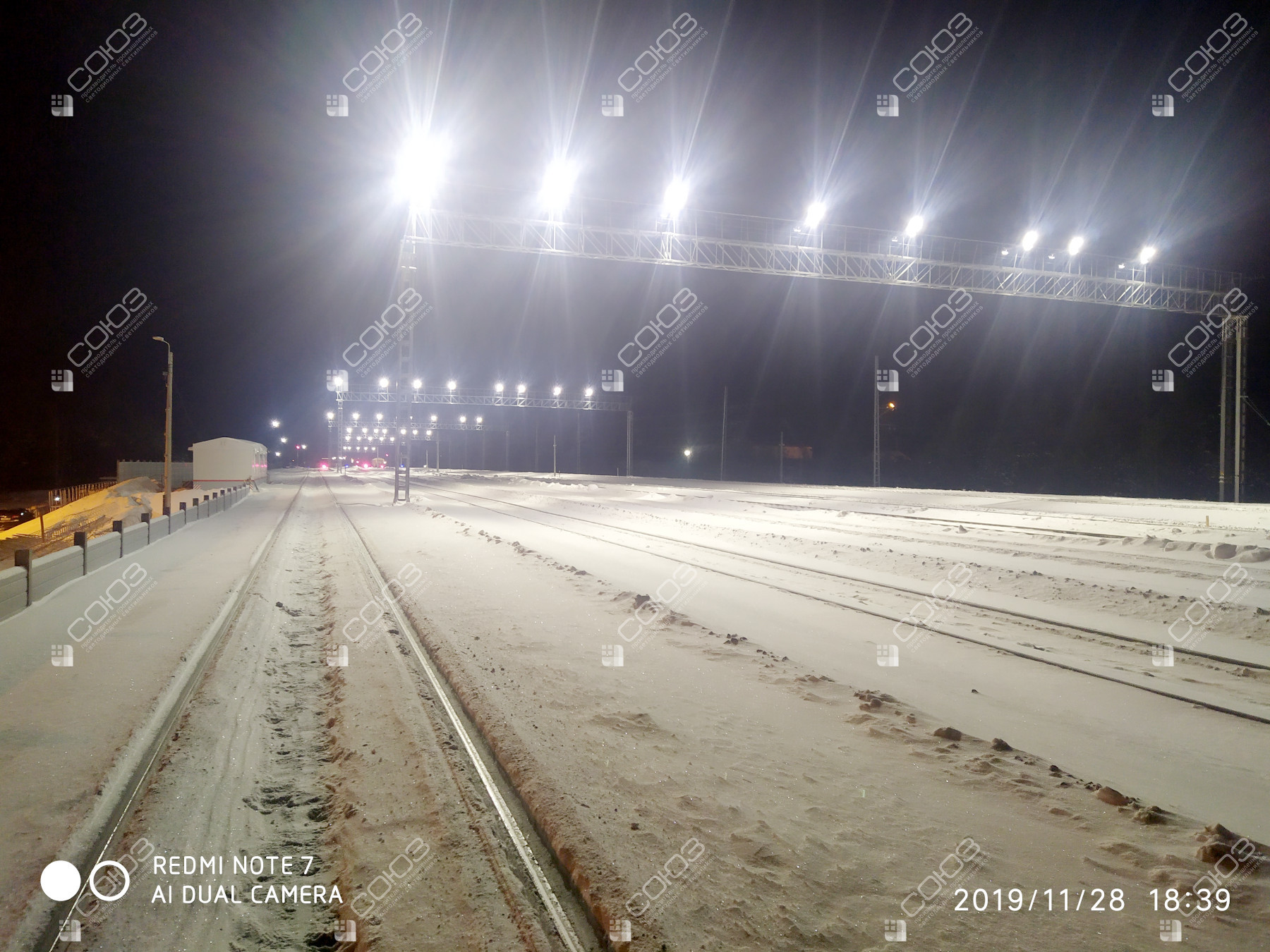

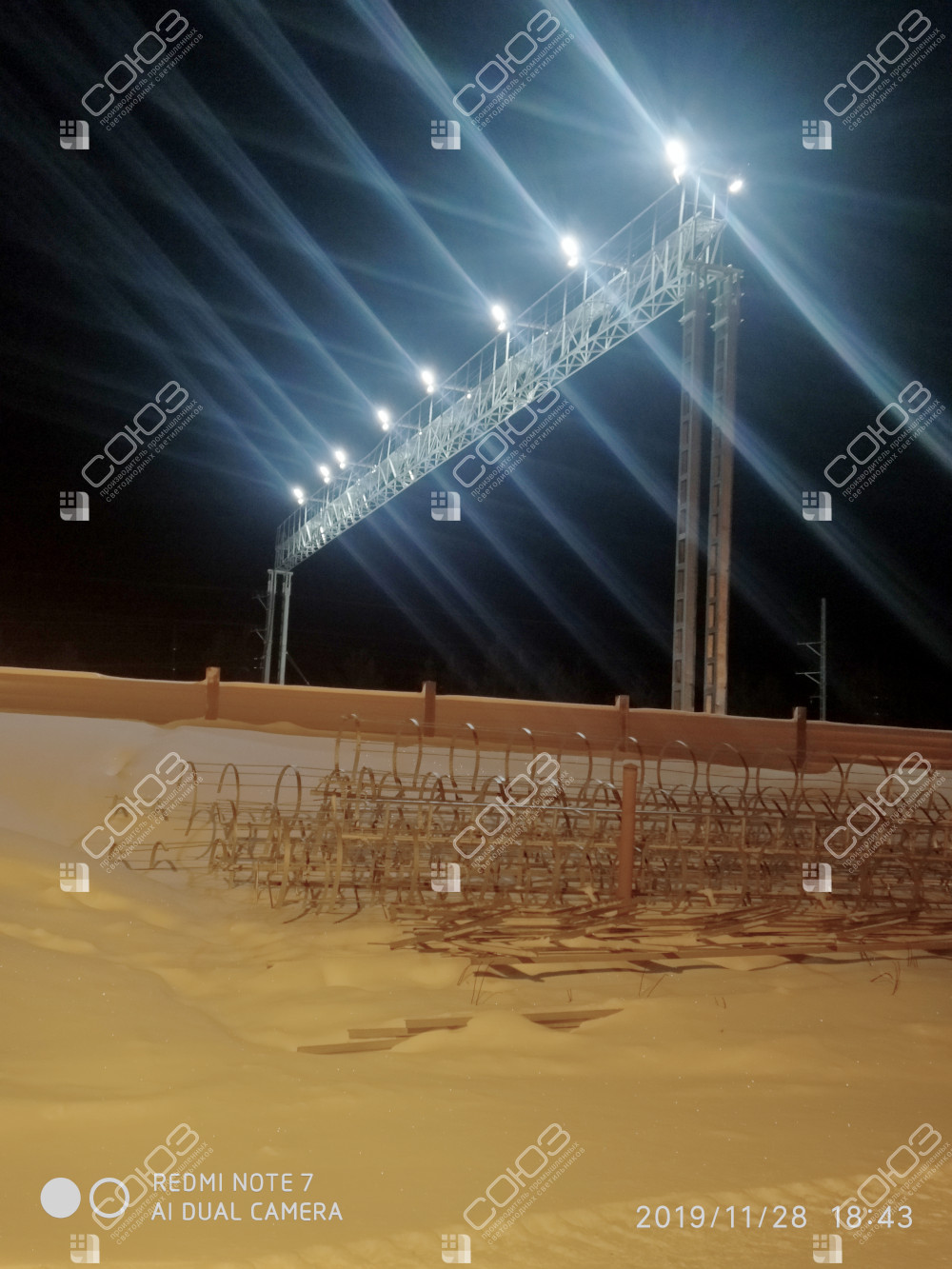

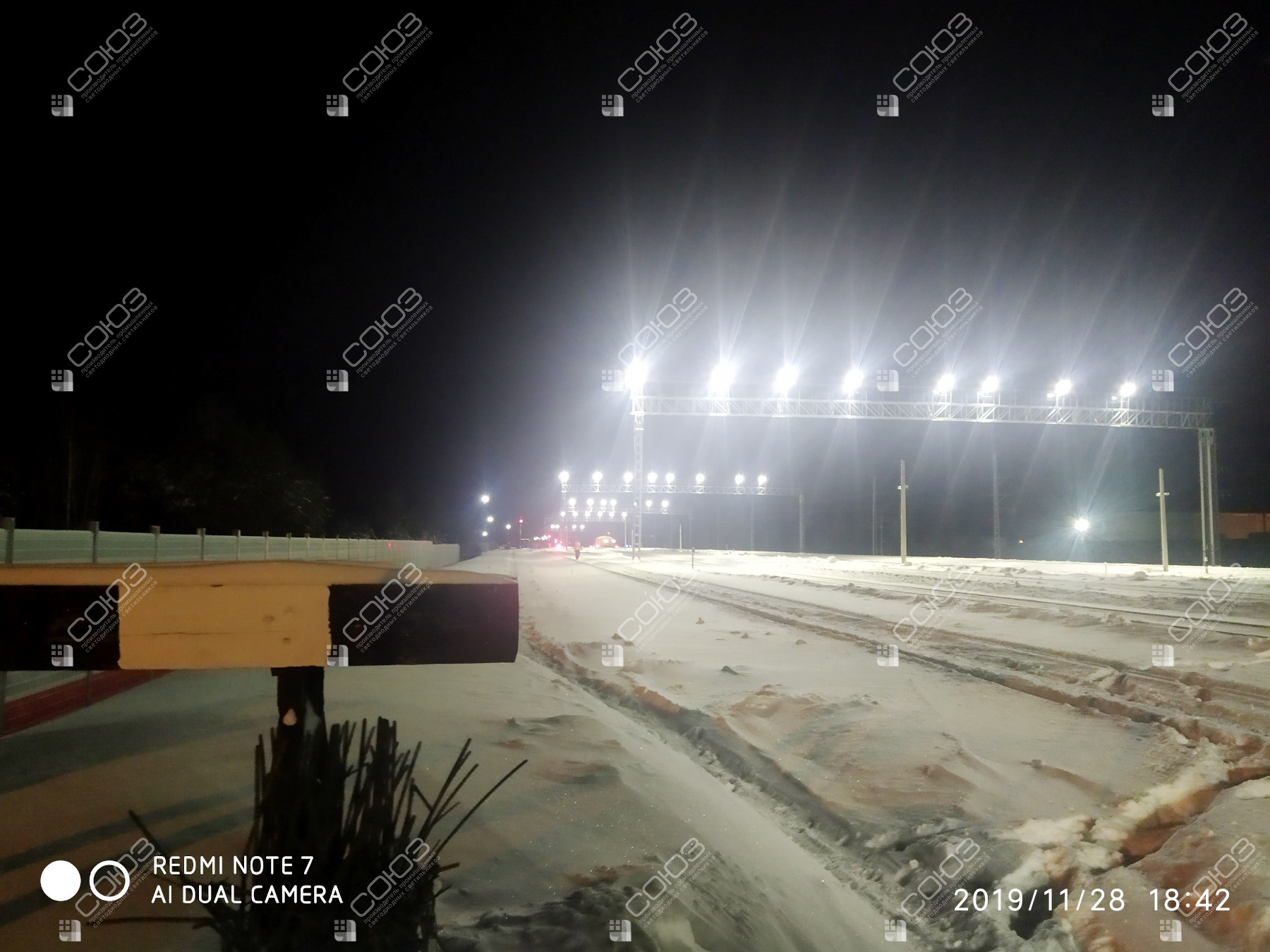

В Хабаровске для освещения путевого развития применены двухмодульные комплексы СОЮЗ 26. В галерее — 34 фотографии заказчика: точки установки, железнодорожная инфраструктура и работа освещения зимой в тёмное время суток.
Ригельная схема позволяет использовать высокие поперечины как точки размещения светильников. При этом задача состоит в распределении потока вдоль полотна и по междупутьям. Узкая оптика и раздельная настройка модулей помогают направить свет на участки с разным удалением от поперечины.
Оборудование проекта
Ригельный СОЮЗ 26-90/3-67
Светодиоды CREE и оптика LedLink. Показатели мощности и потока относятся ко всему комплексу из двух модулей.
Конструкция для протяжённых участков

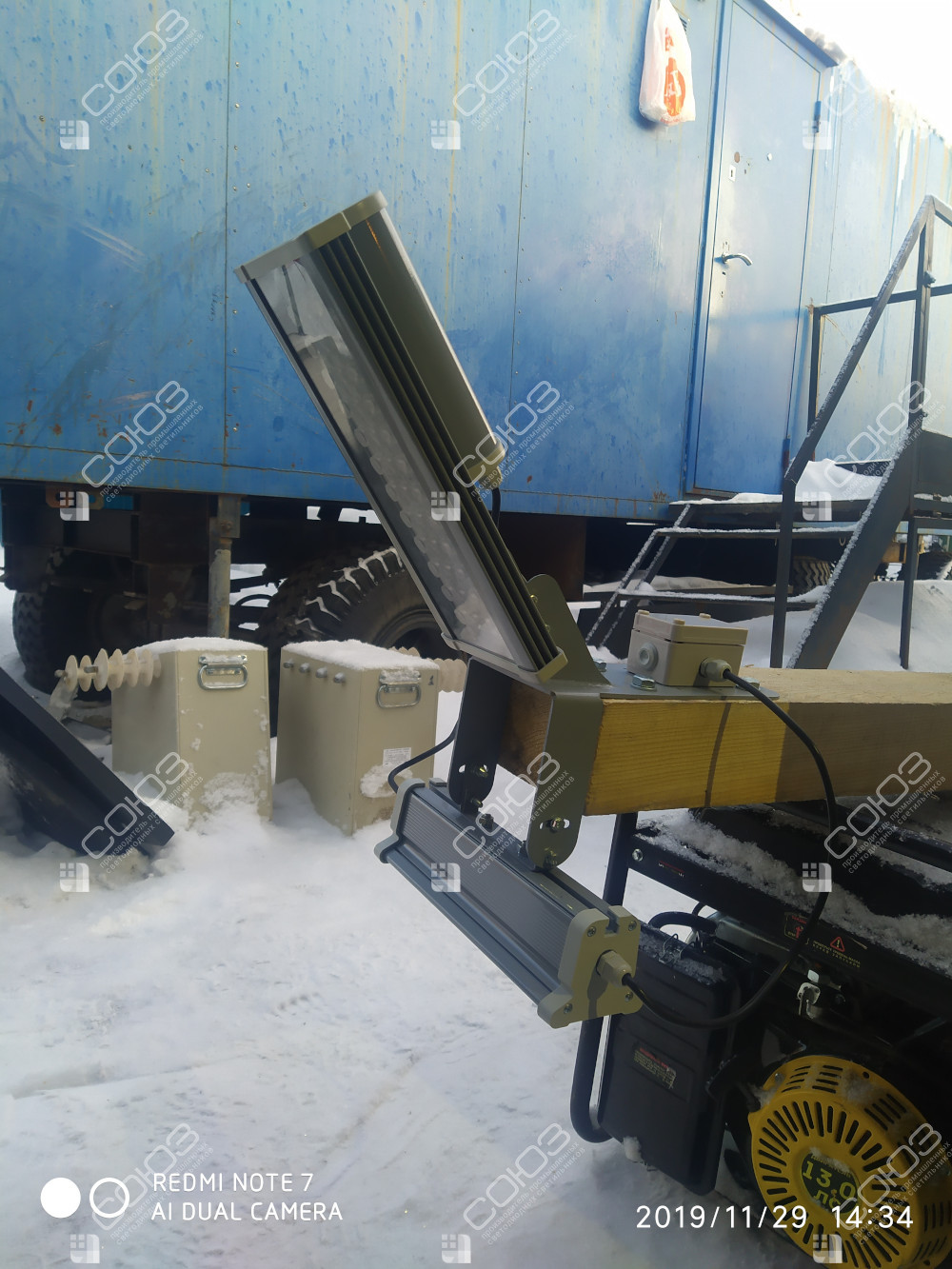

Независимые модули

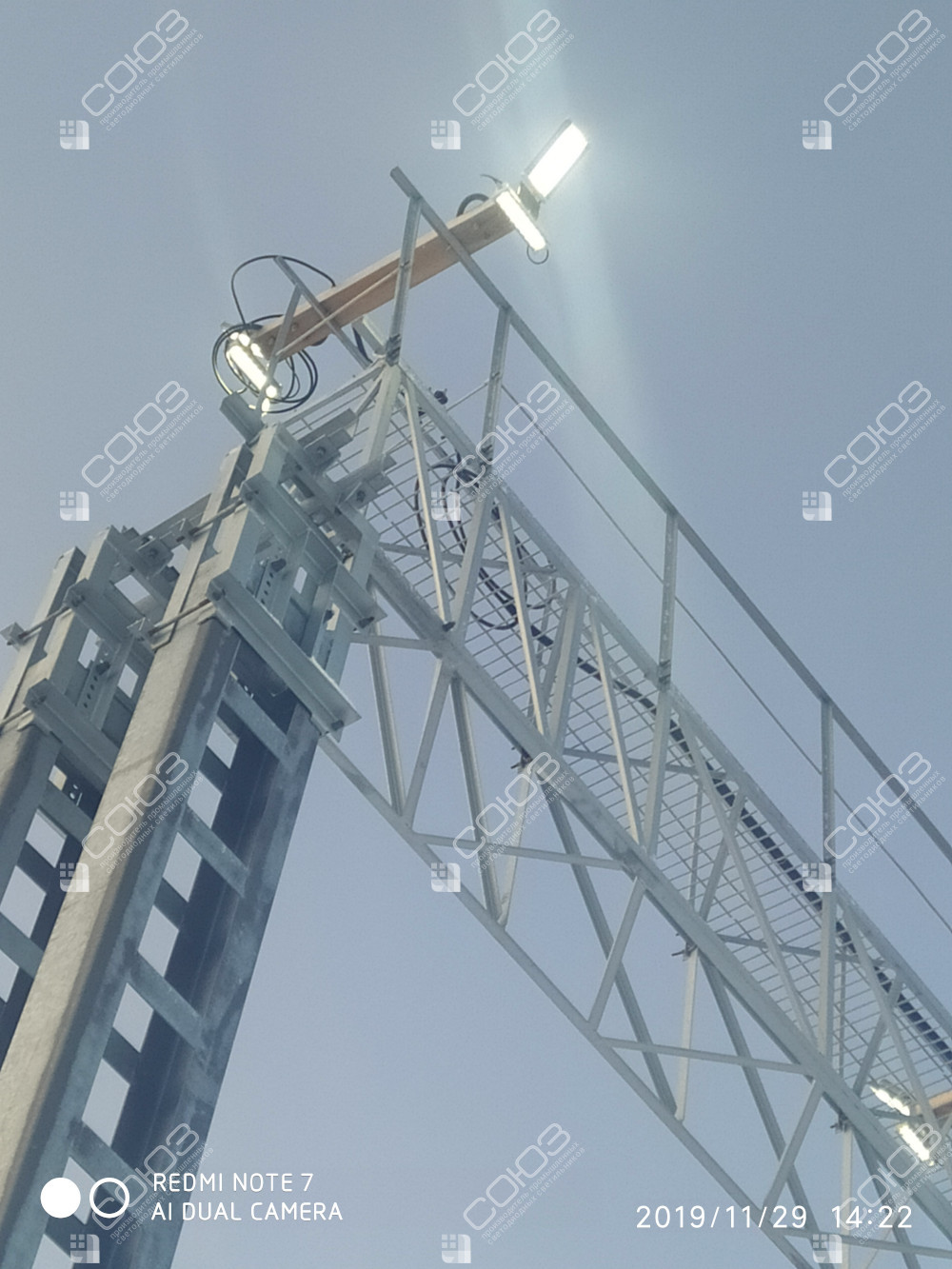

Верхний модуль с углом 18° направляют на удалённые участки, нижний с углом 25° — на ближнюю зону. Их наклон регулируется отдельно.

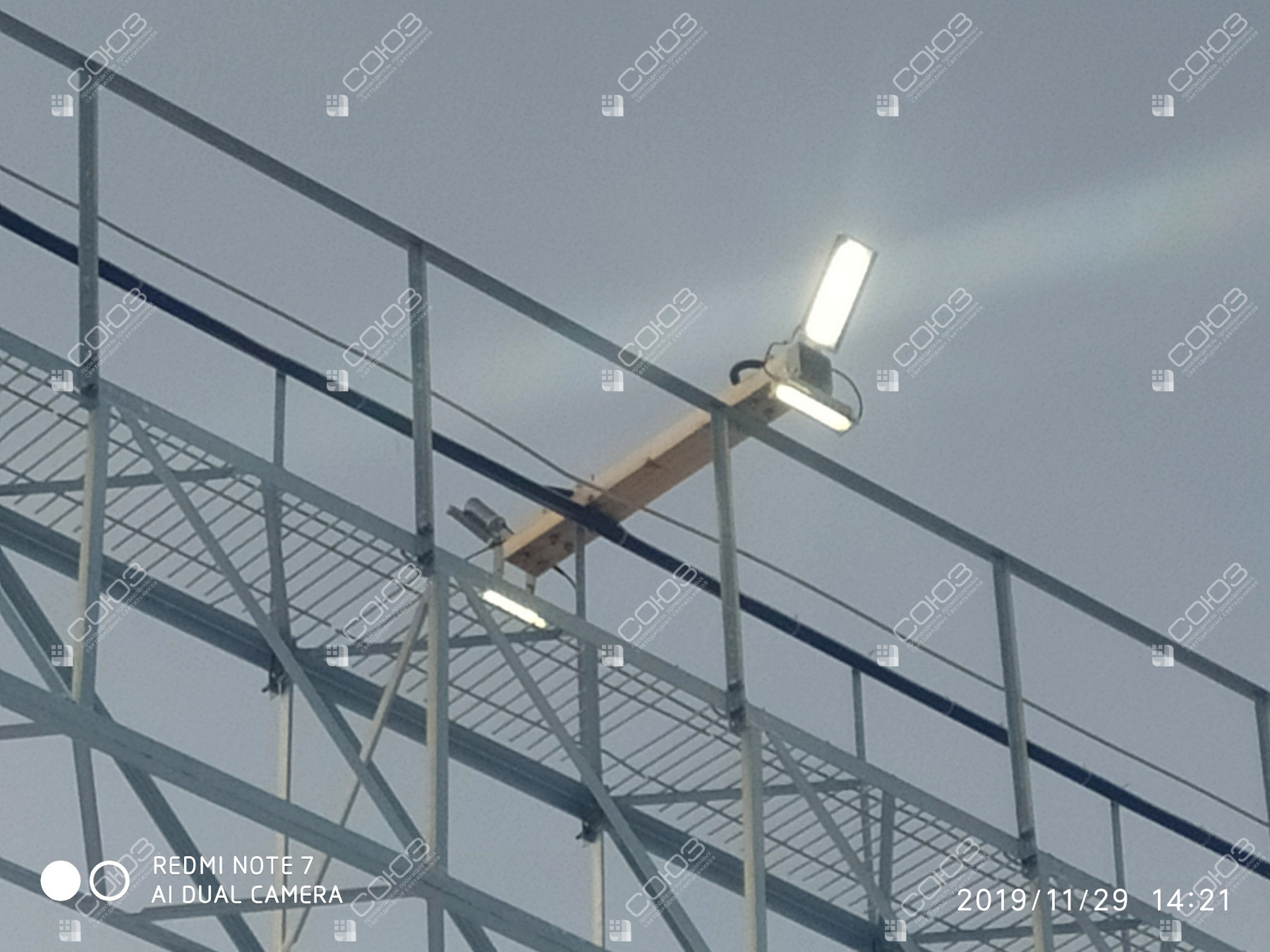

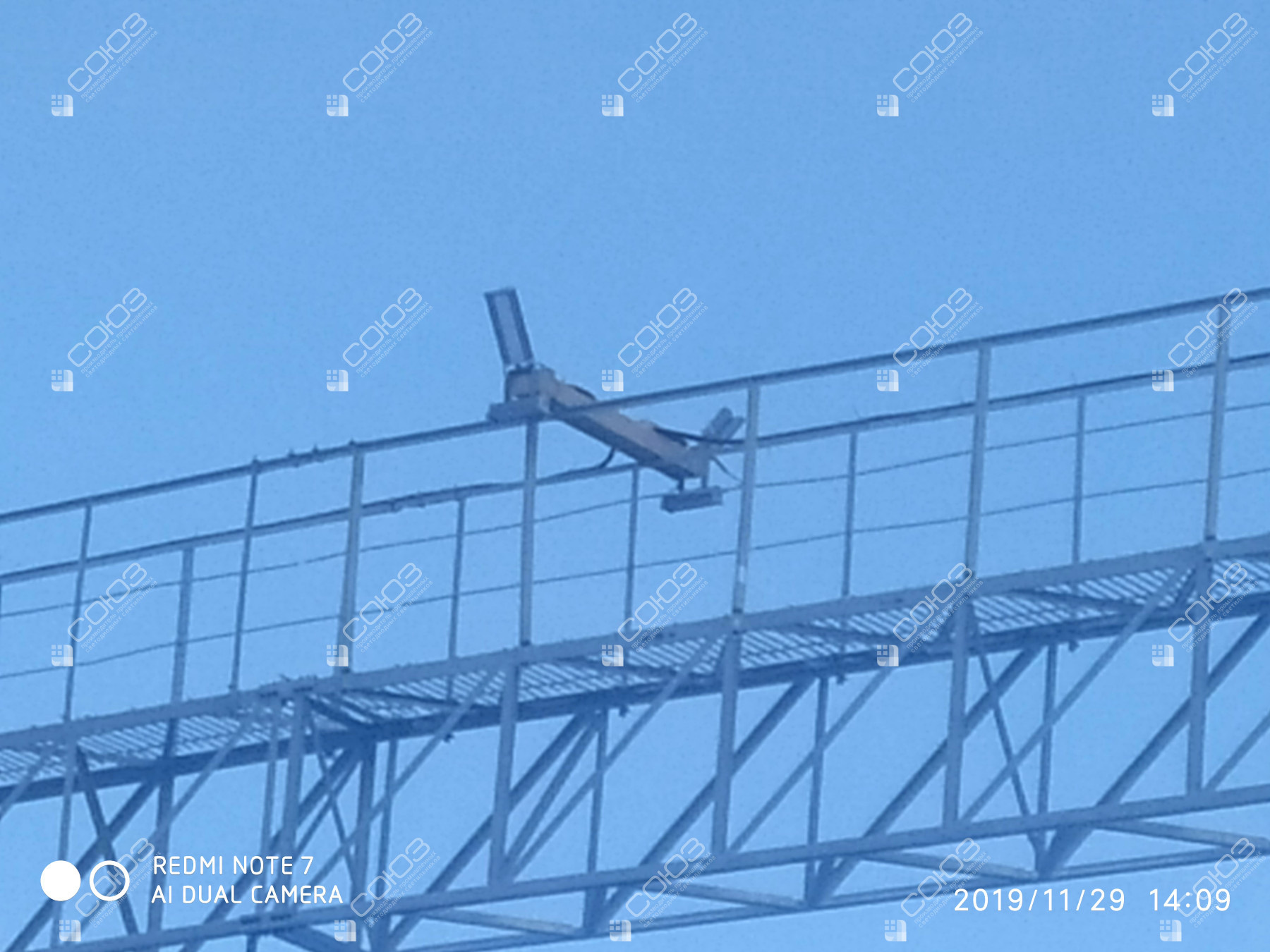

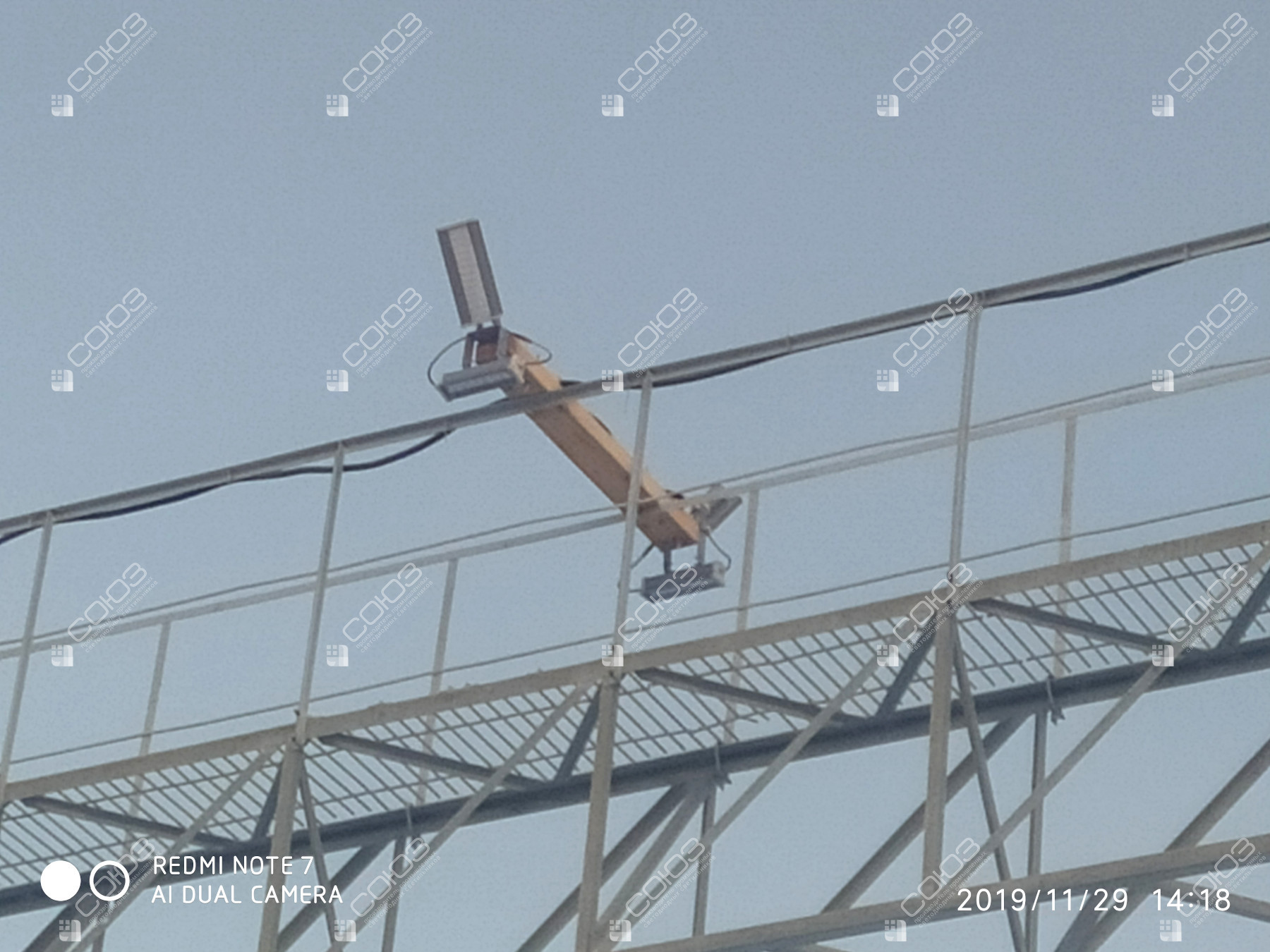

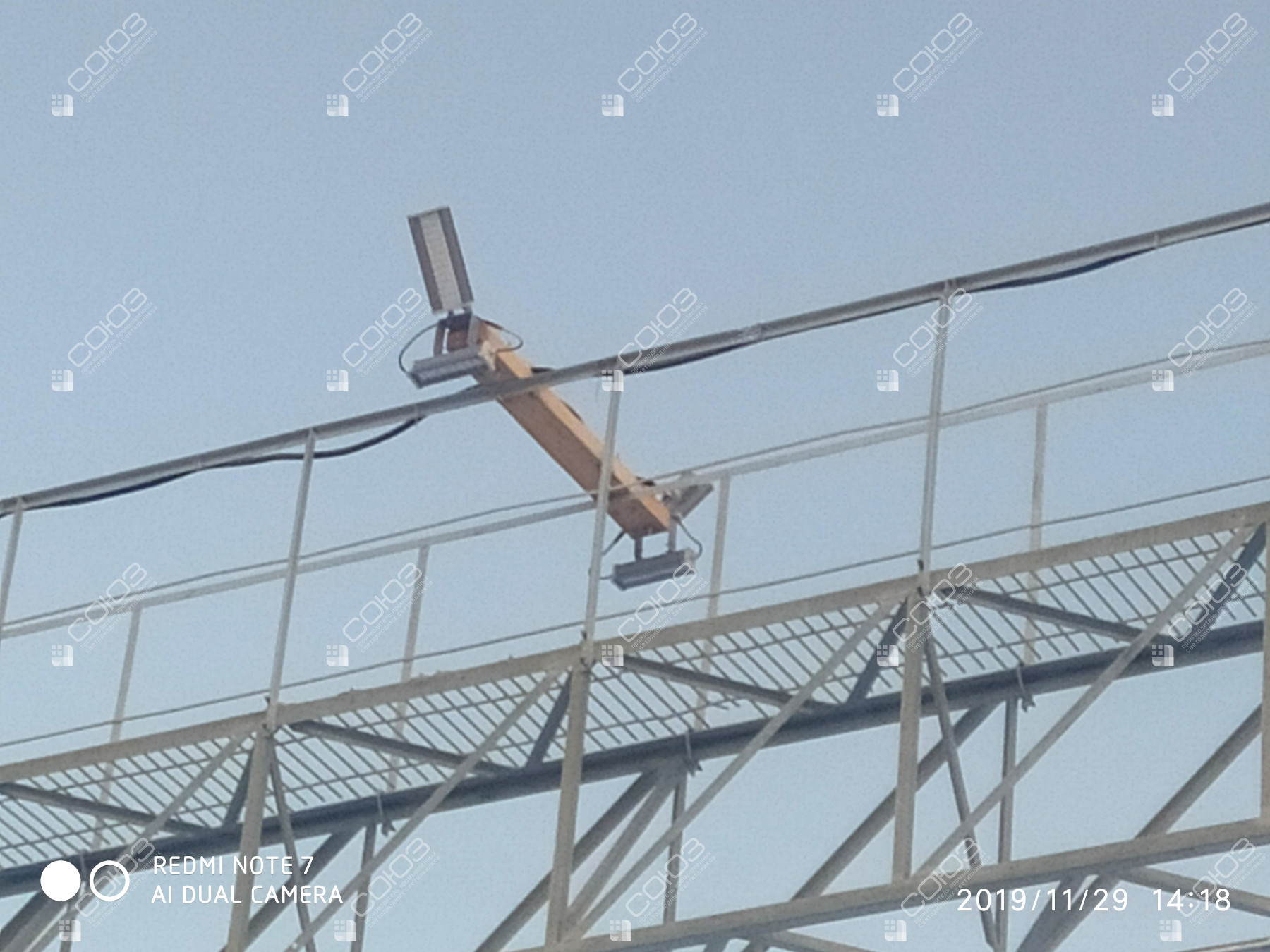

Ригельное крепление

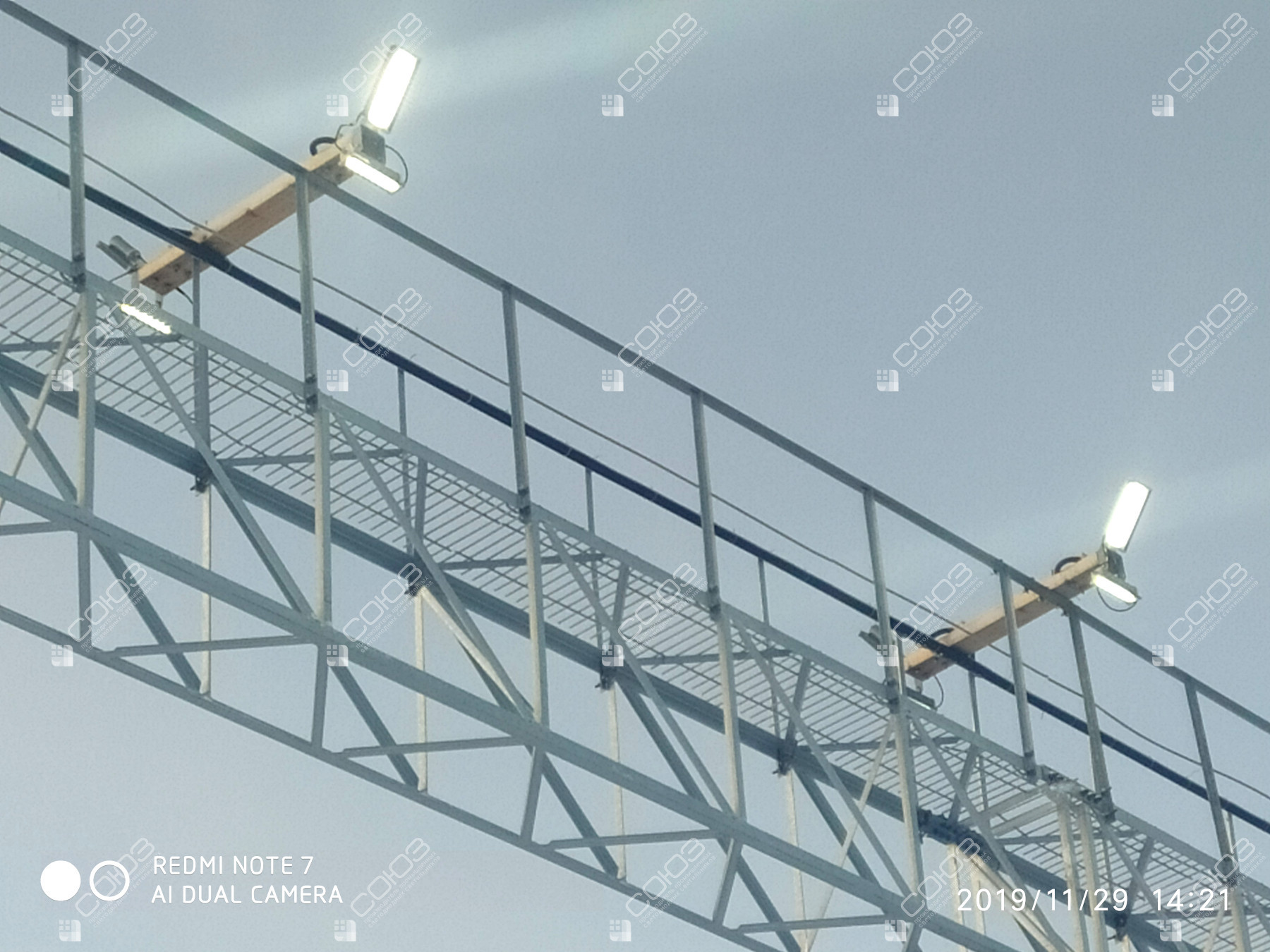

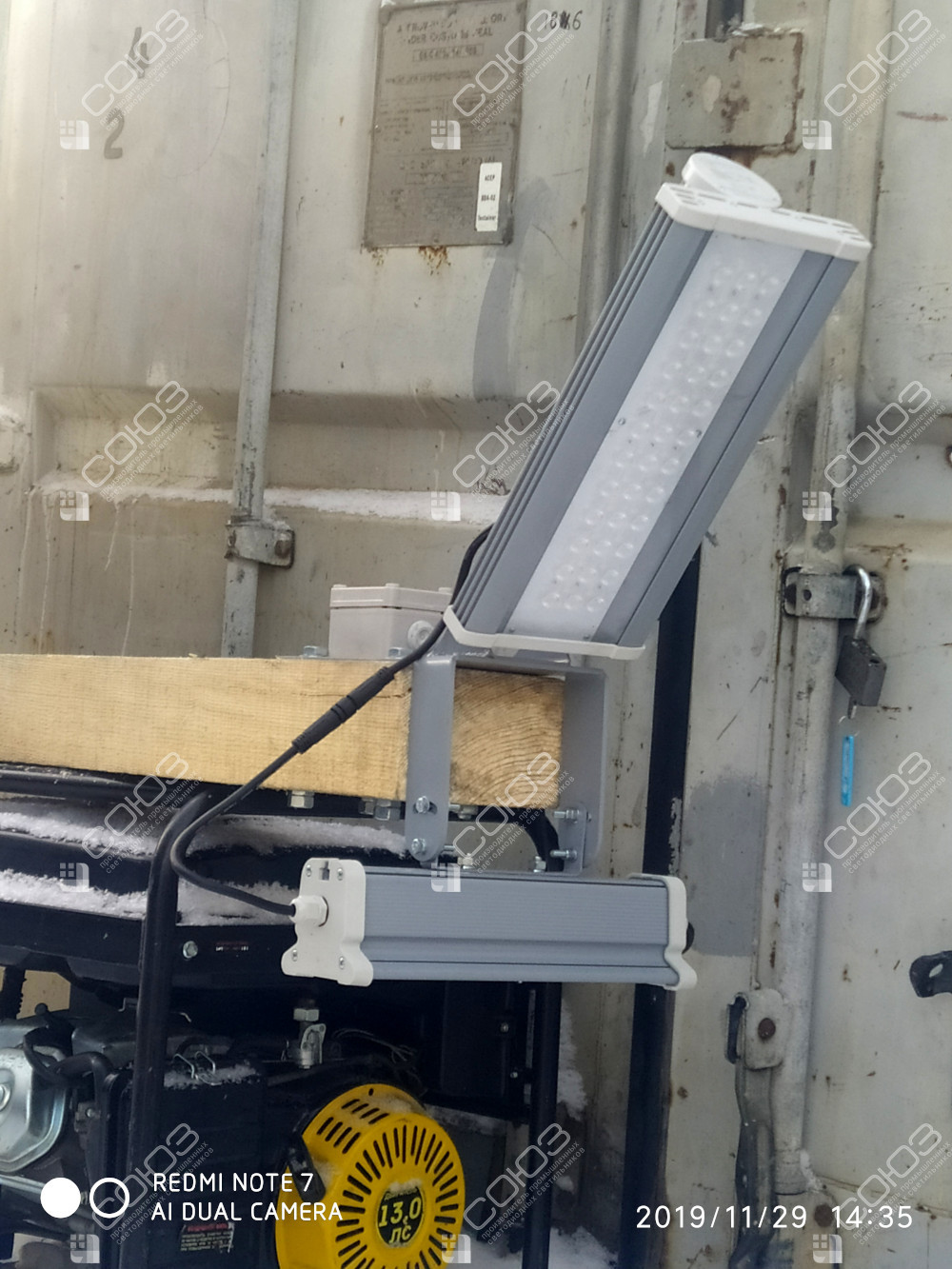

Комплекс закрепляется на деревянном брусе 150 × 75 мм, на котором размещена клеммная коробка. Размеры и крепёж приведены на чертеже модели.
Защищённый корпус
Алюминий с полимерным покрытием, экран из оптического поликарбоната и степень защиты IP67. Гарантия производителя — 5 лет.
Подбор освещения для путевого развития
Для расчёта аналогичного участка нужны схема путей, расстояния между поперечинами, высота монтажа и требования к рабочим зонам. Следует отметить места обслуживания и положение составов: подвижной состав влияет на затенение.
Число комплексов и направления модулей подбираются по геометрии объекта. Параметры света модели: 5000 К, Ra > 80, пульсации менее 1%. Сравнить исполнения можно в разделе «Ригельные светильники СОЮЗ 26».
