Освещение сортировочной станции в Омске
Сортировочная станция в Омске. Ригельные СОЮЗ 26-90/3-67, 90 Вт установлены на жёстких поперечинах для освещения путей, междупутий и рабочих проходов.
Проект реализован на светильниках:
Решение на объекте

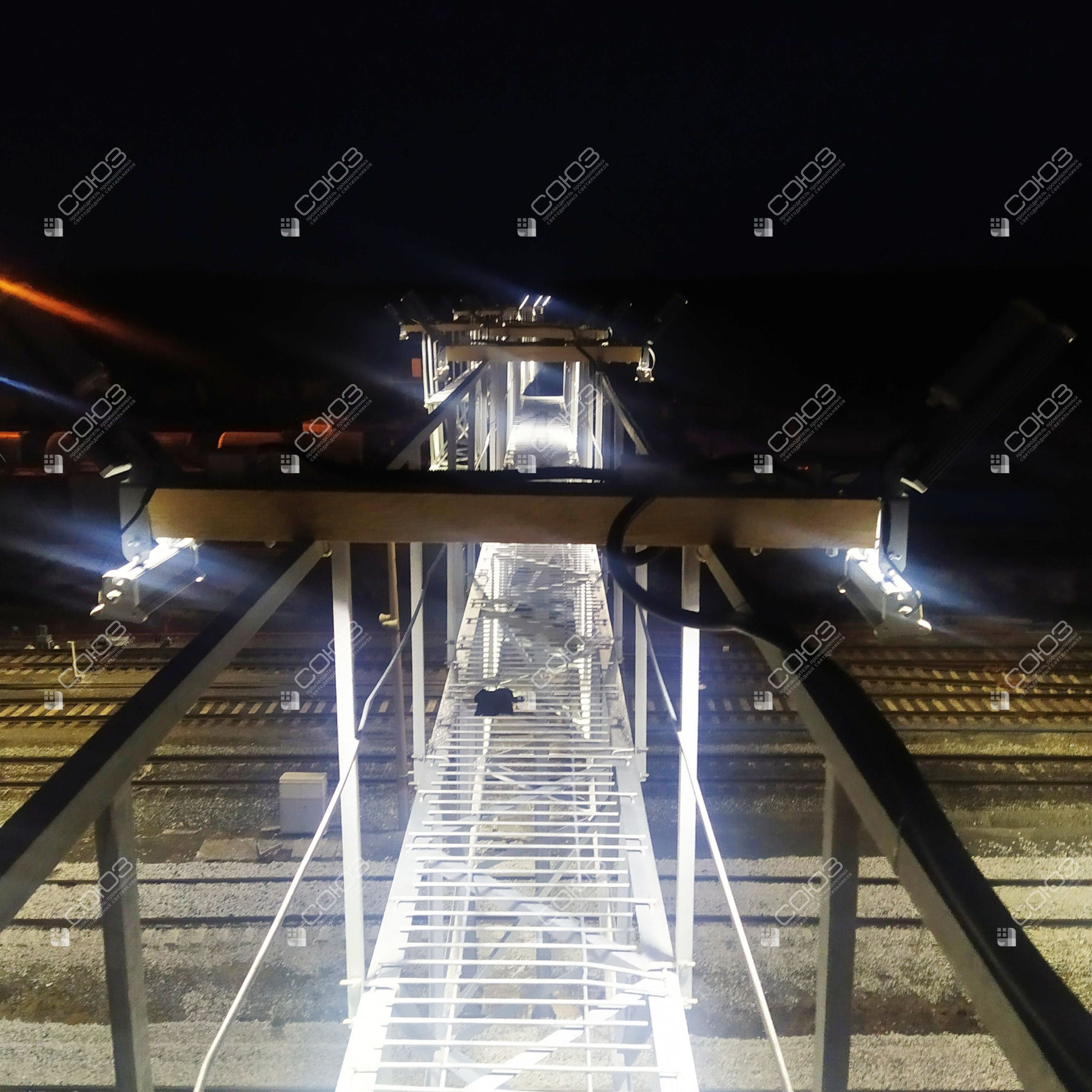

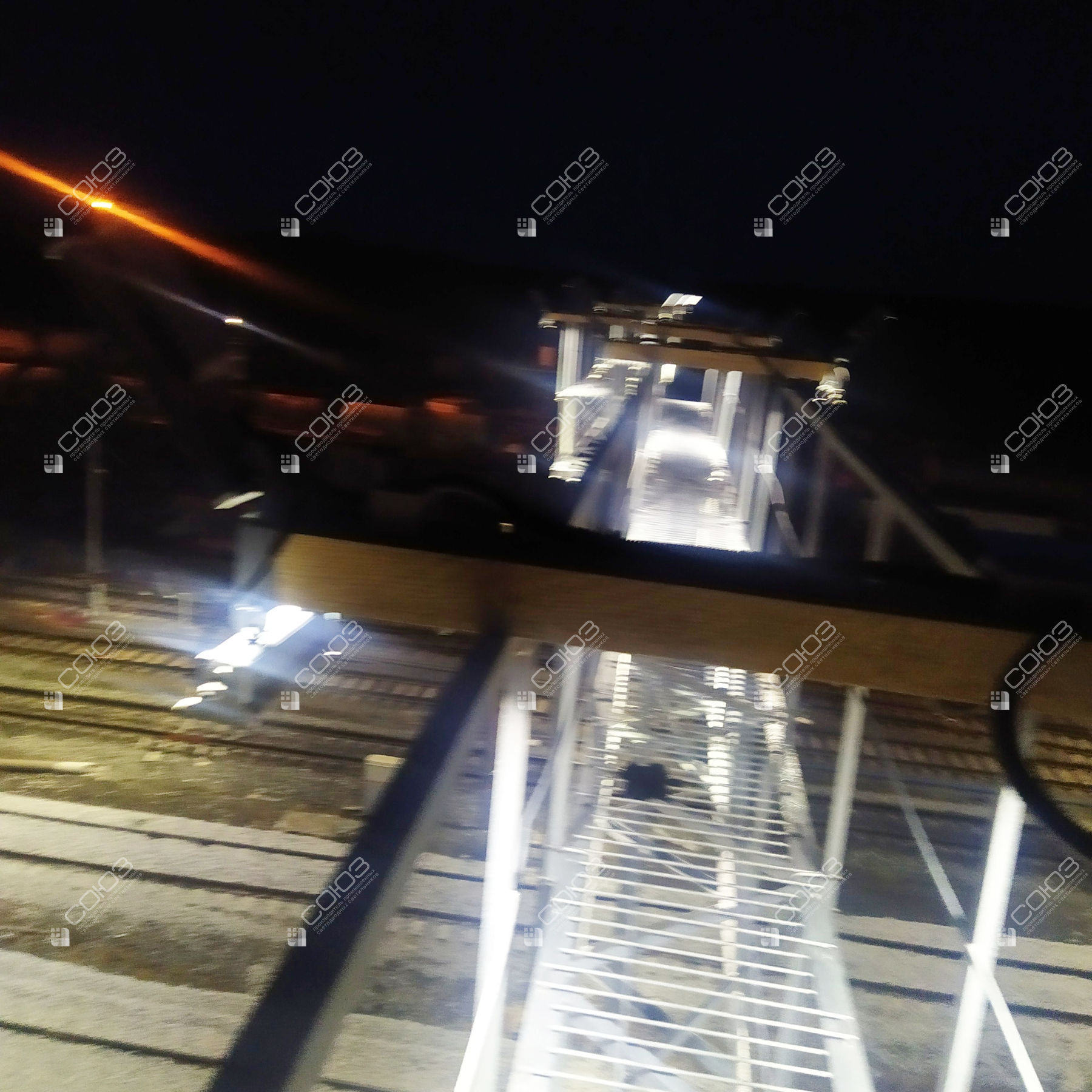

Освещение путей с жёстких поперечин

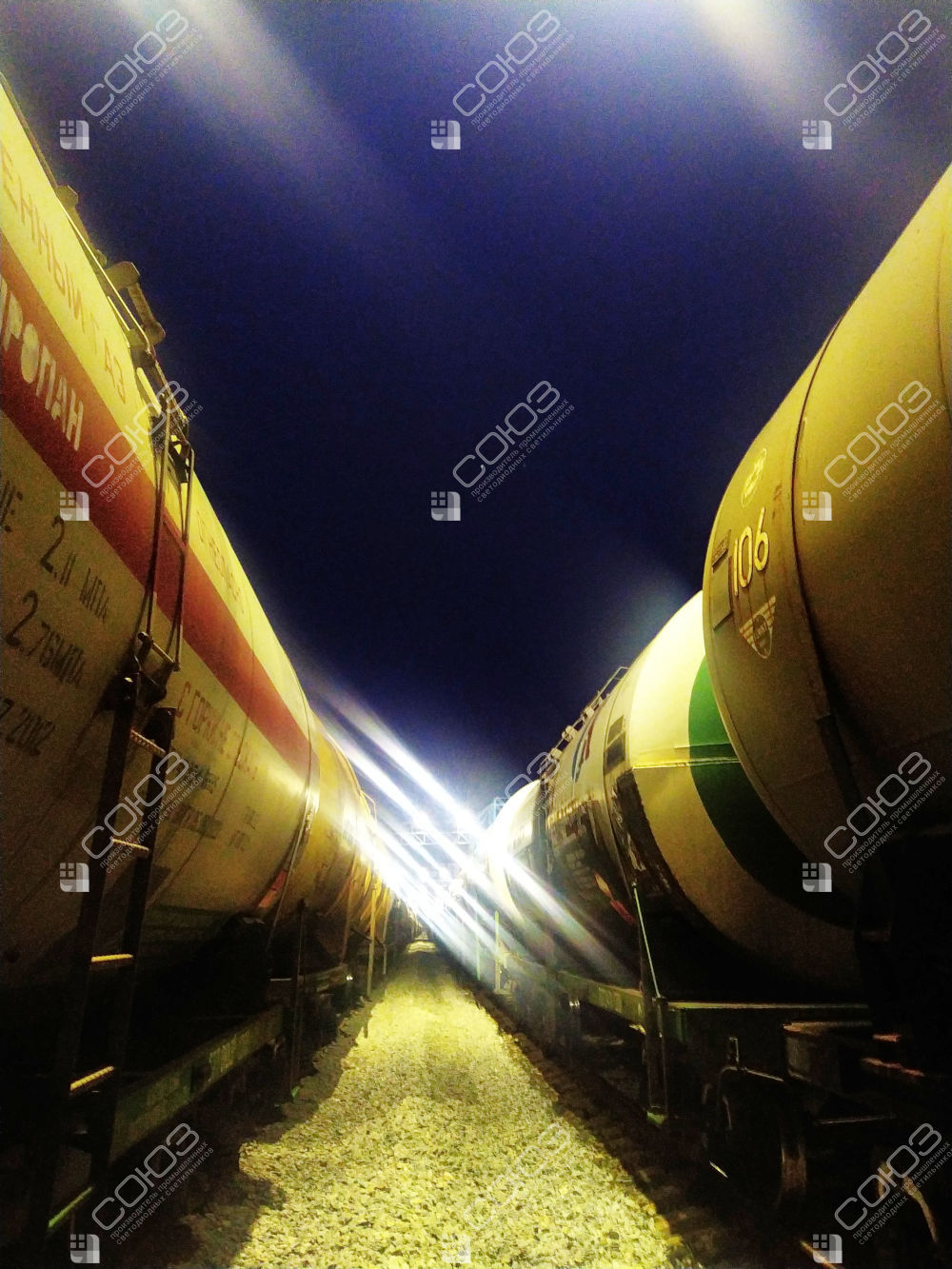

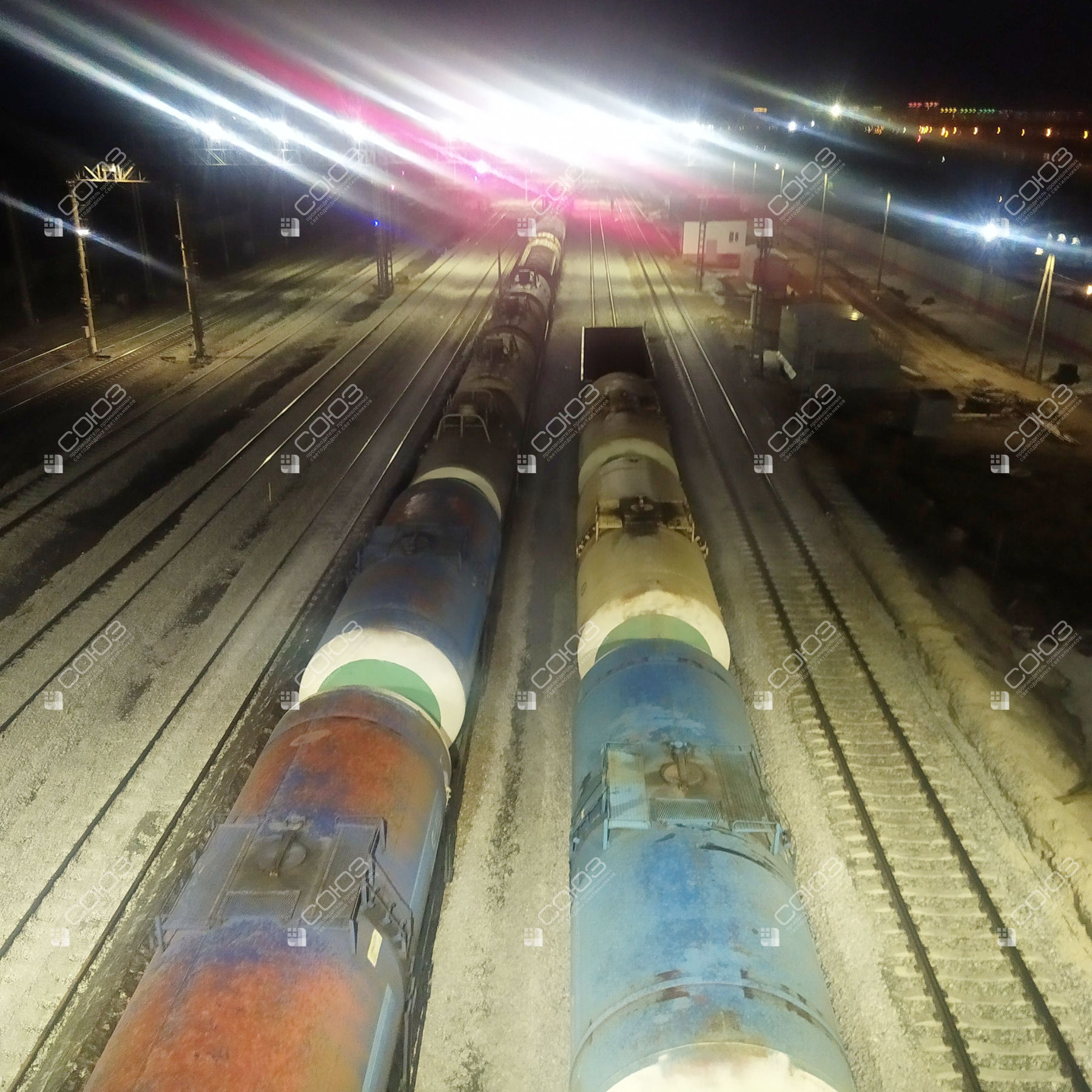

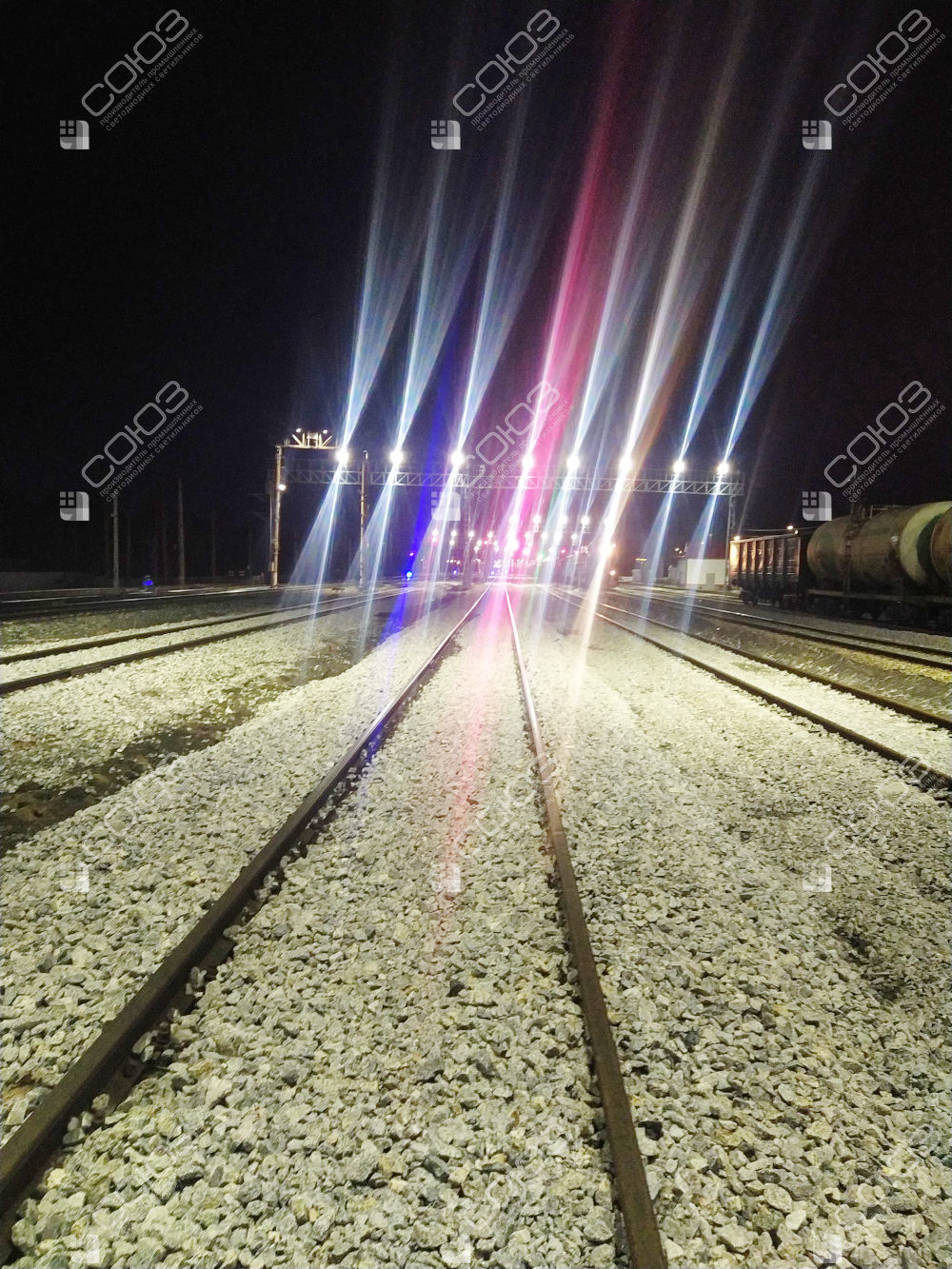

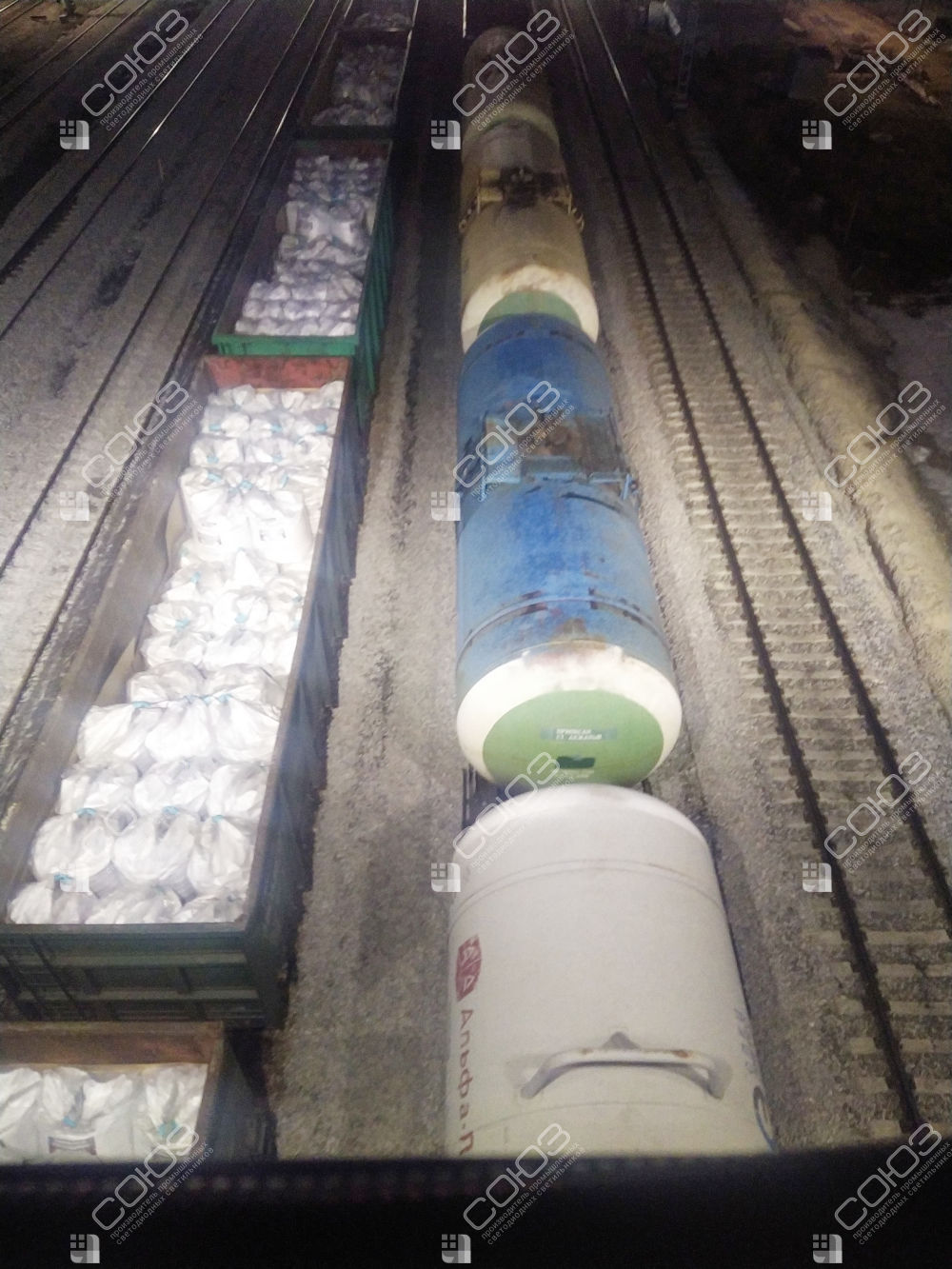

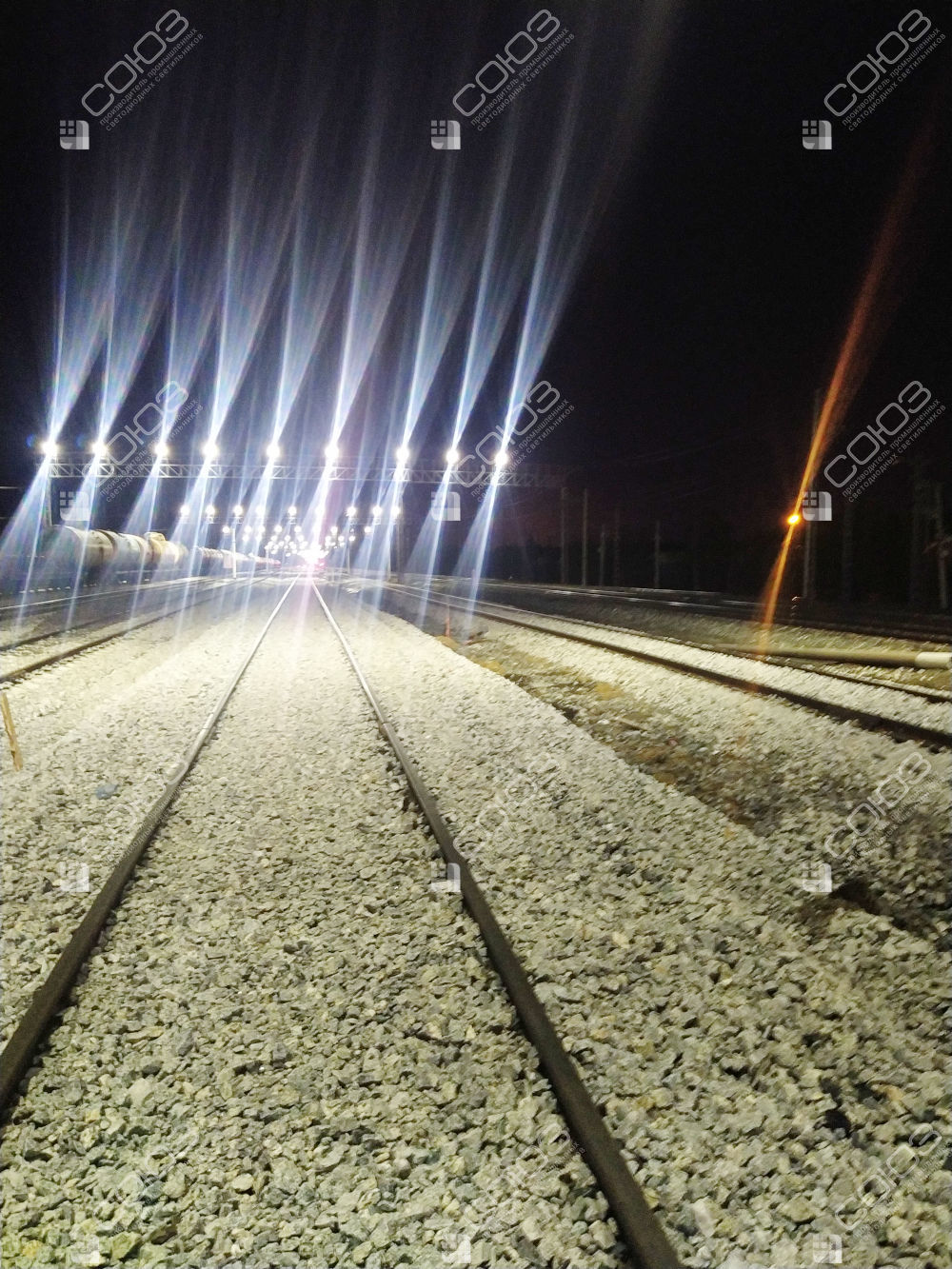

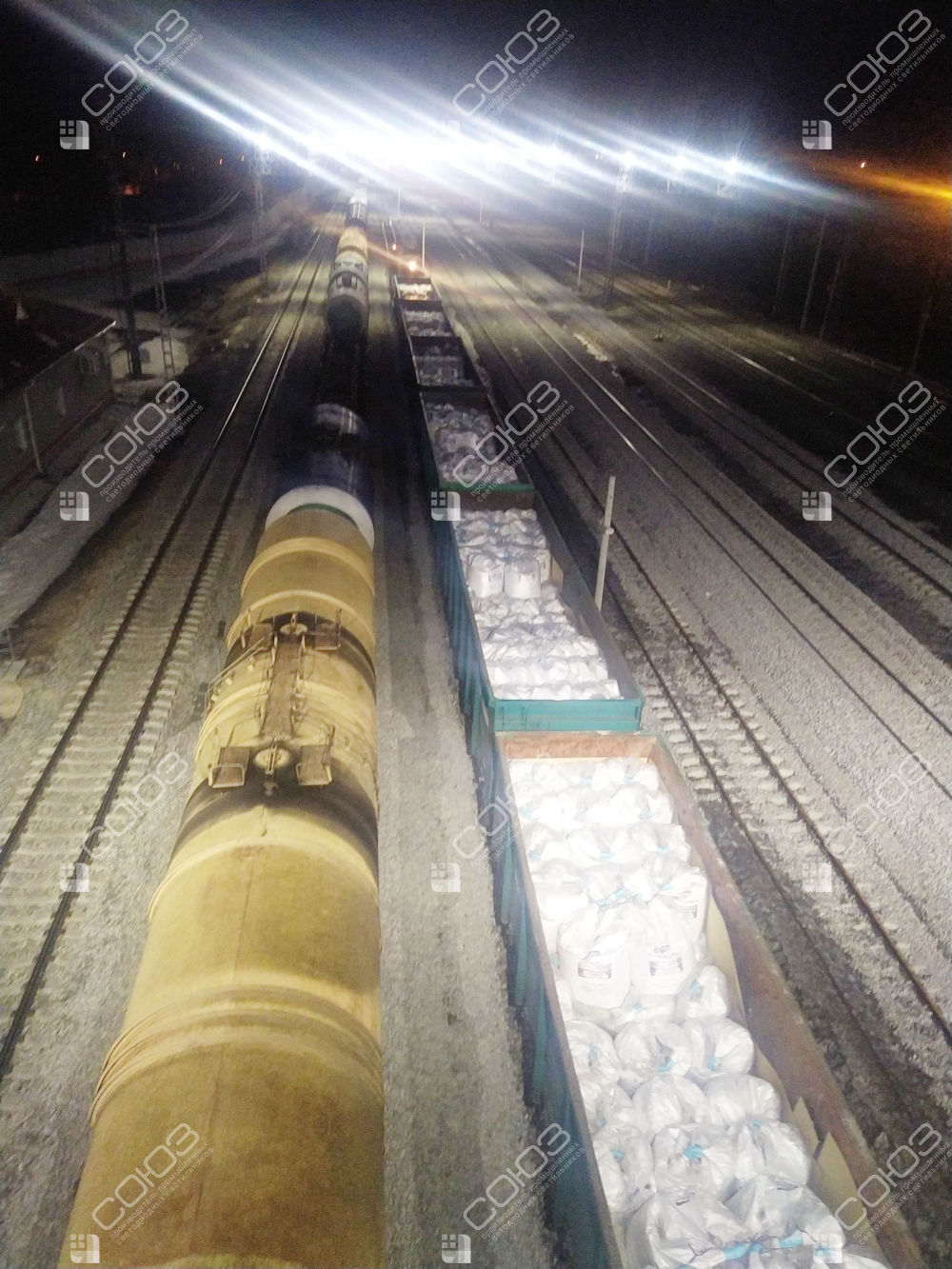

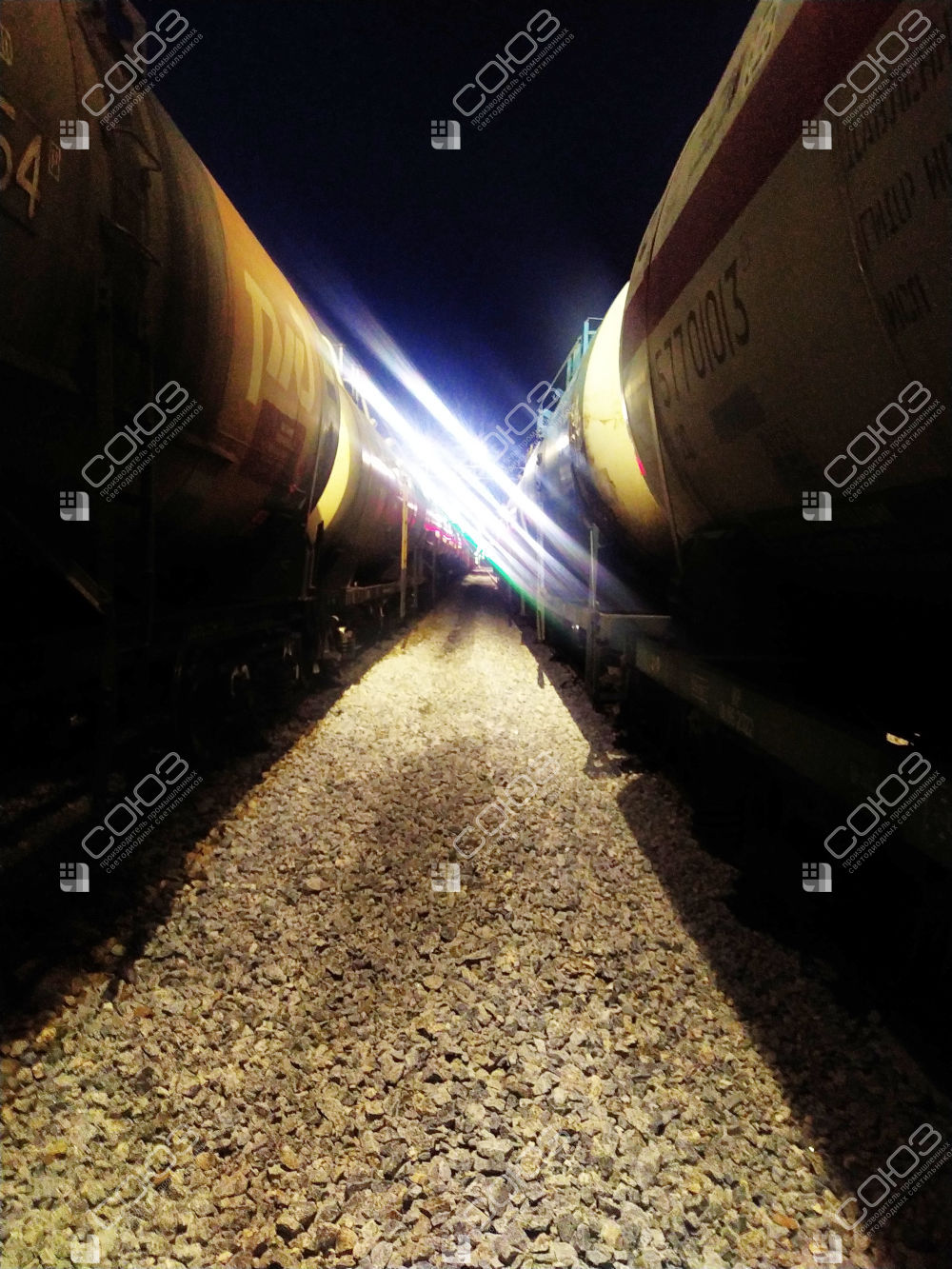

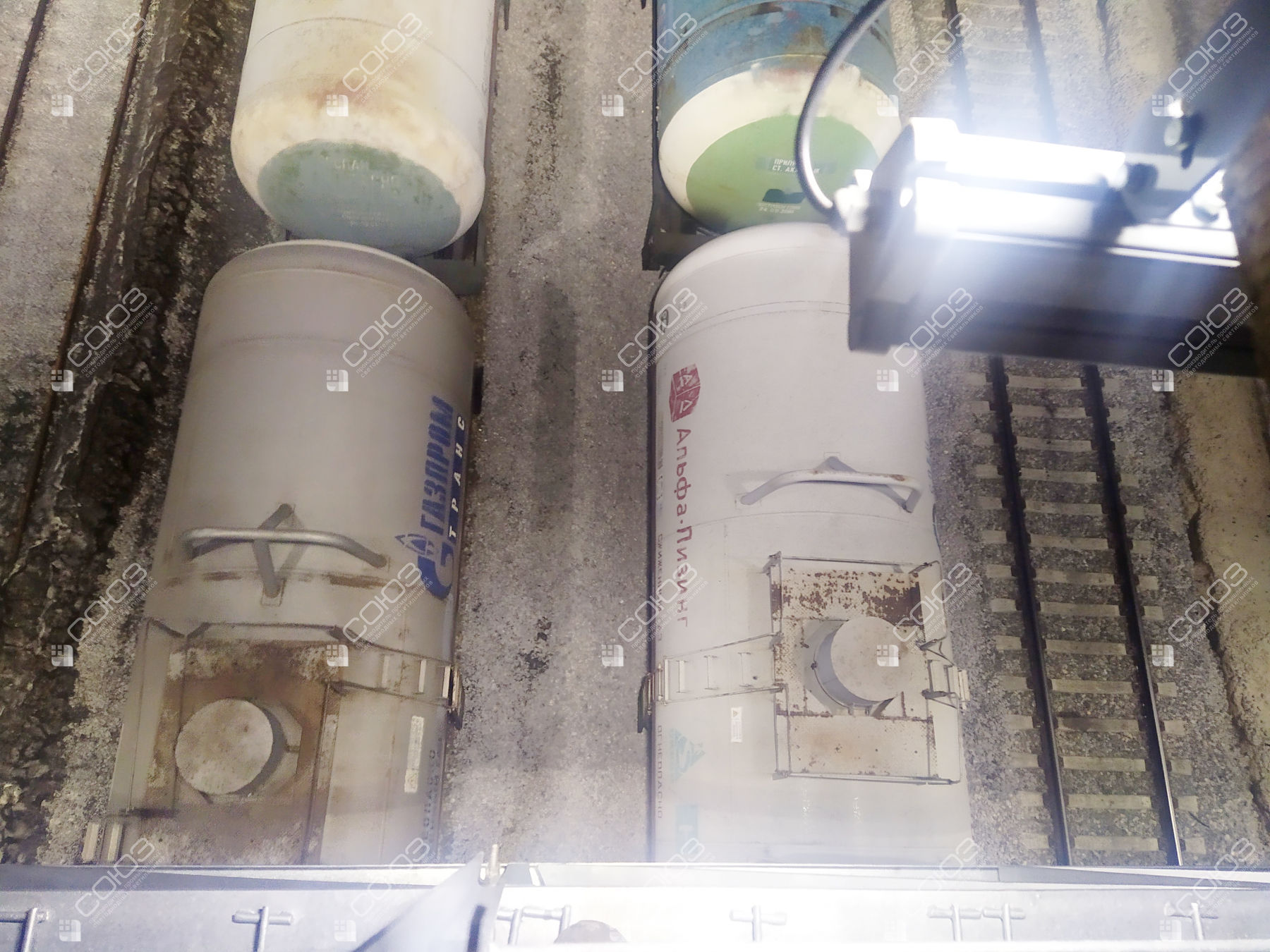

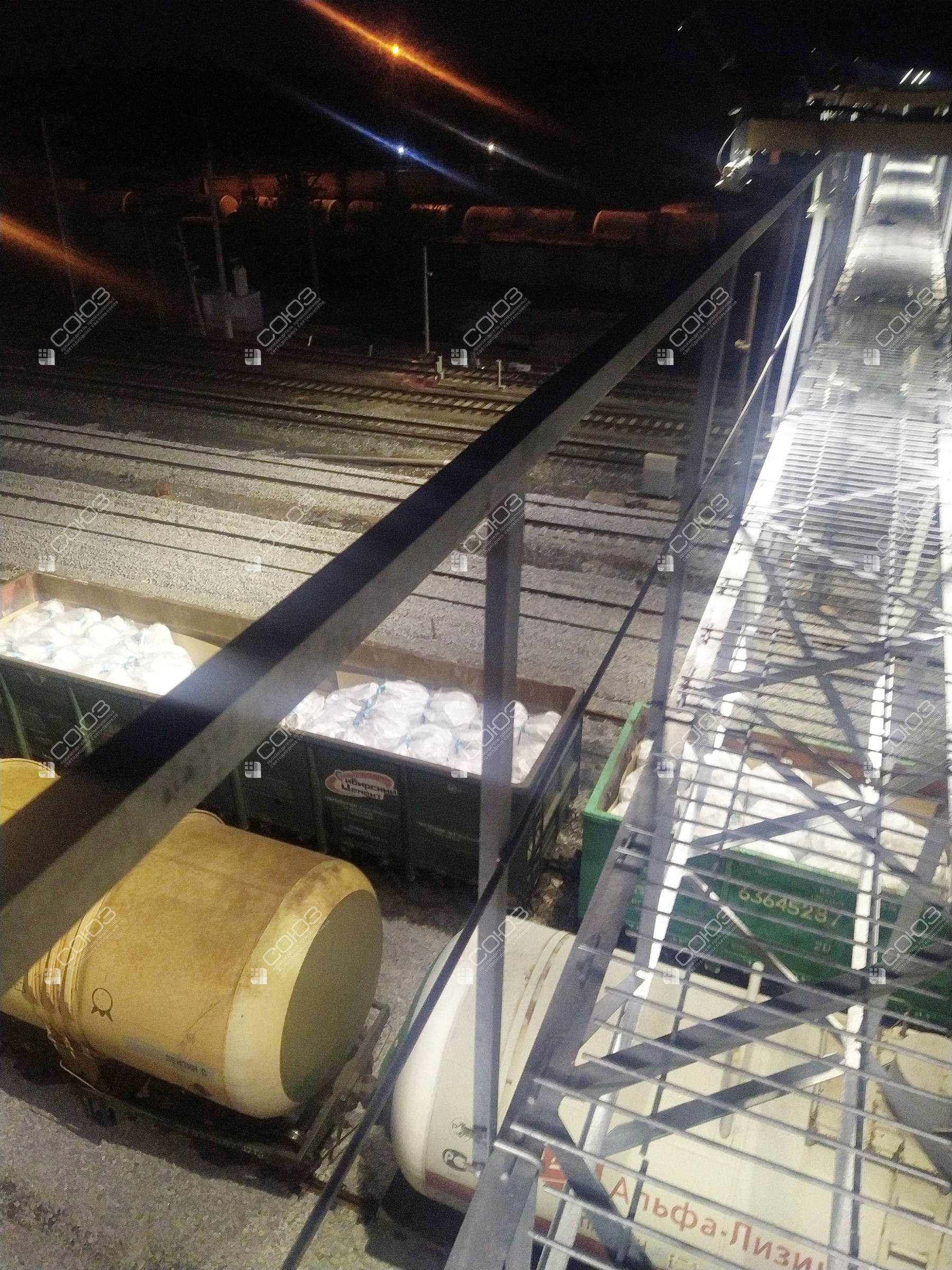

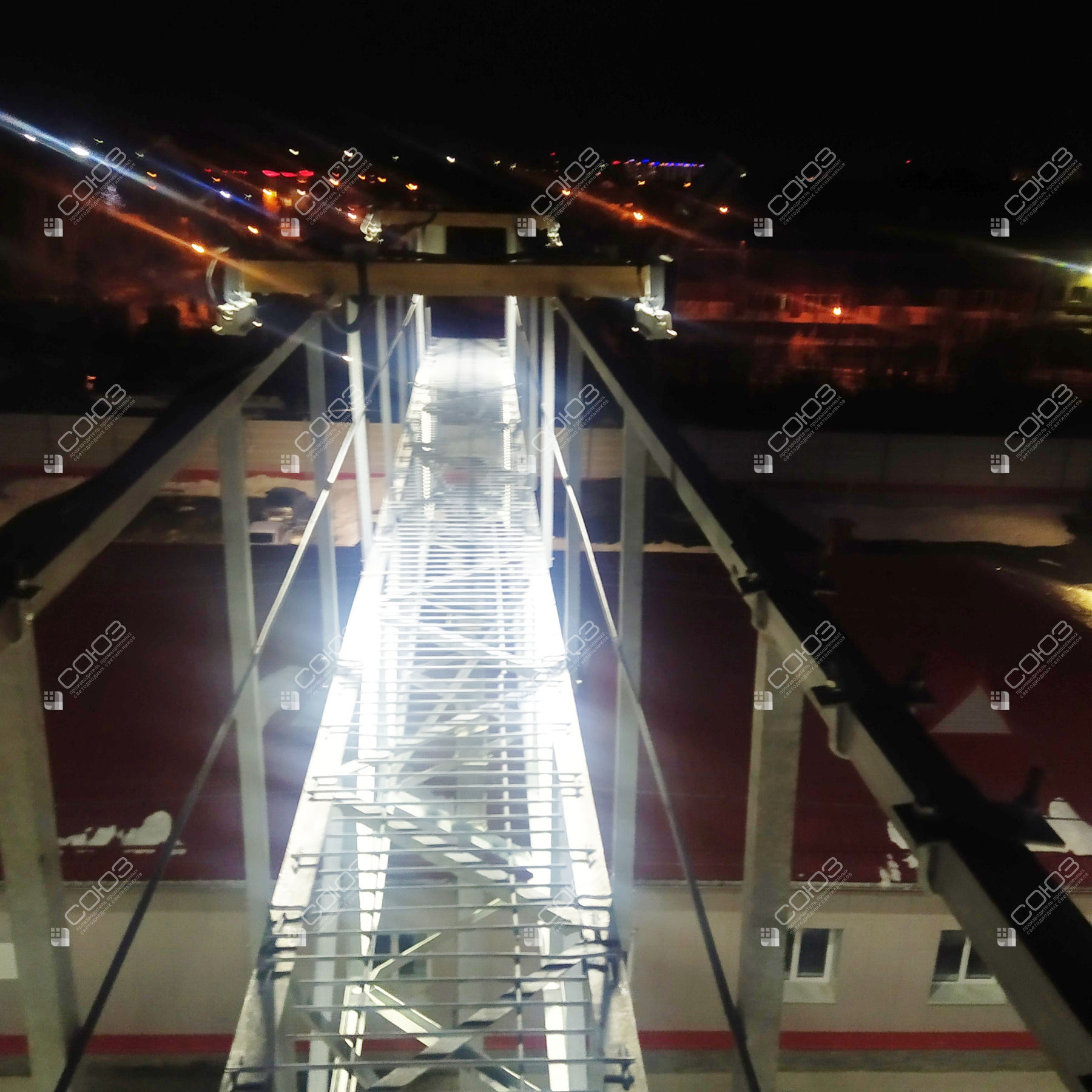

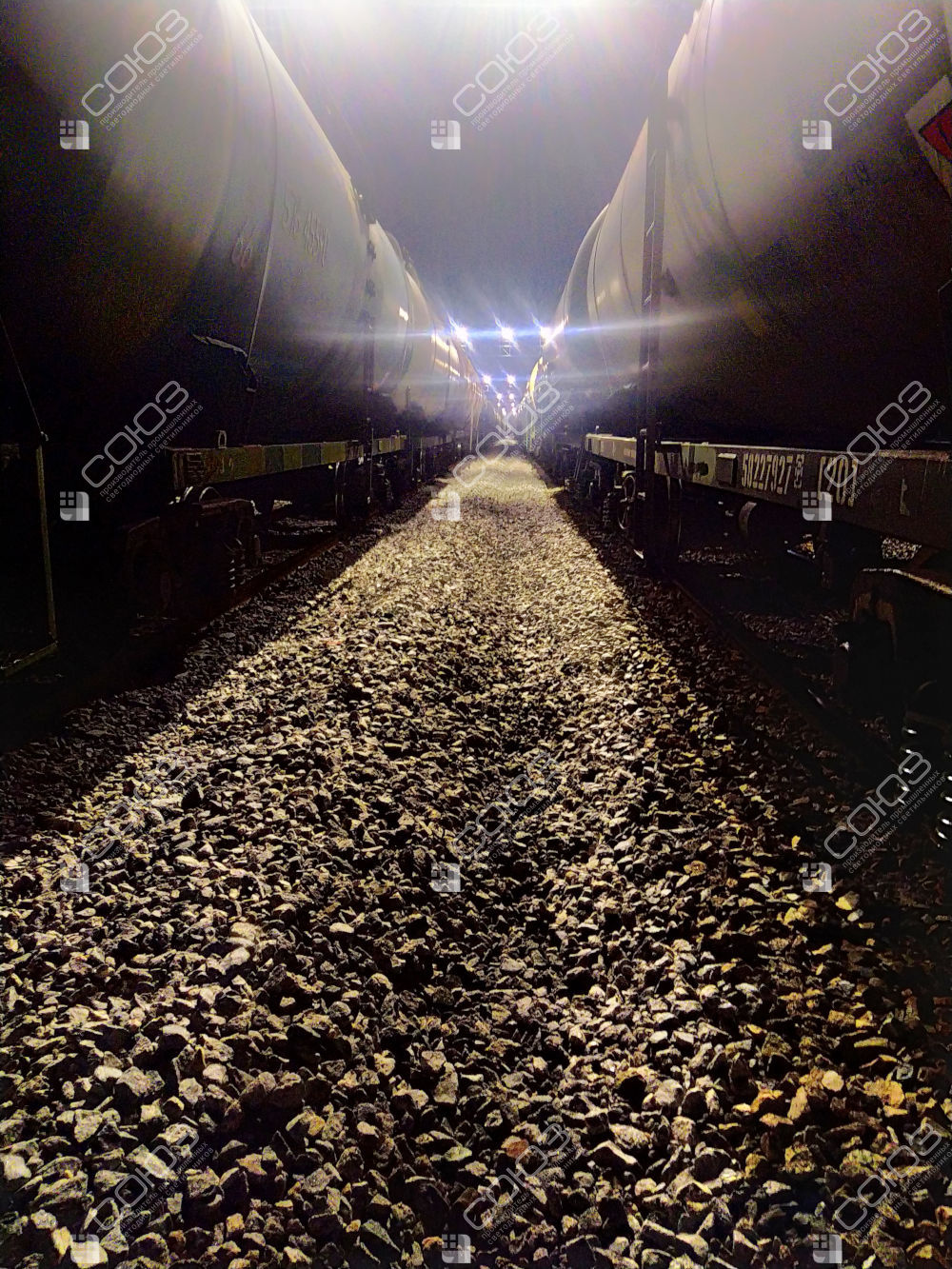

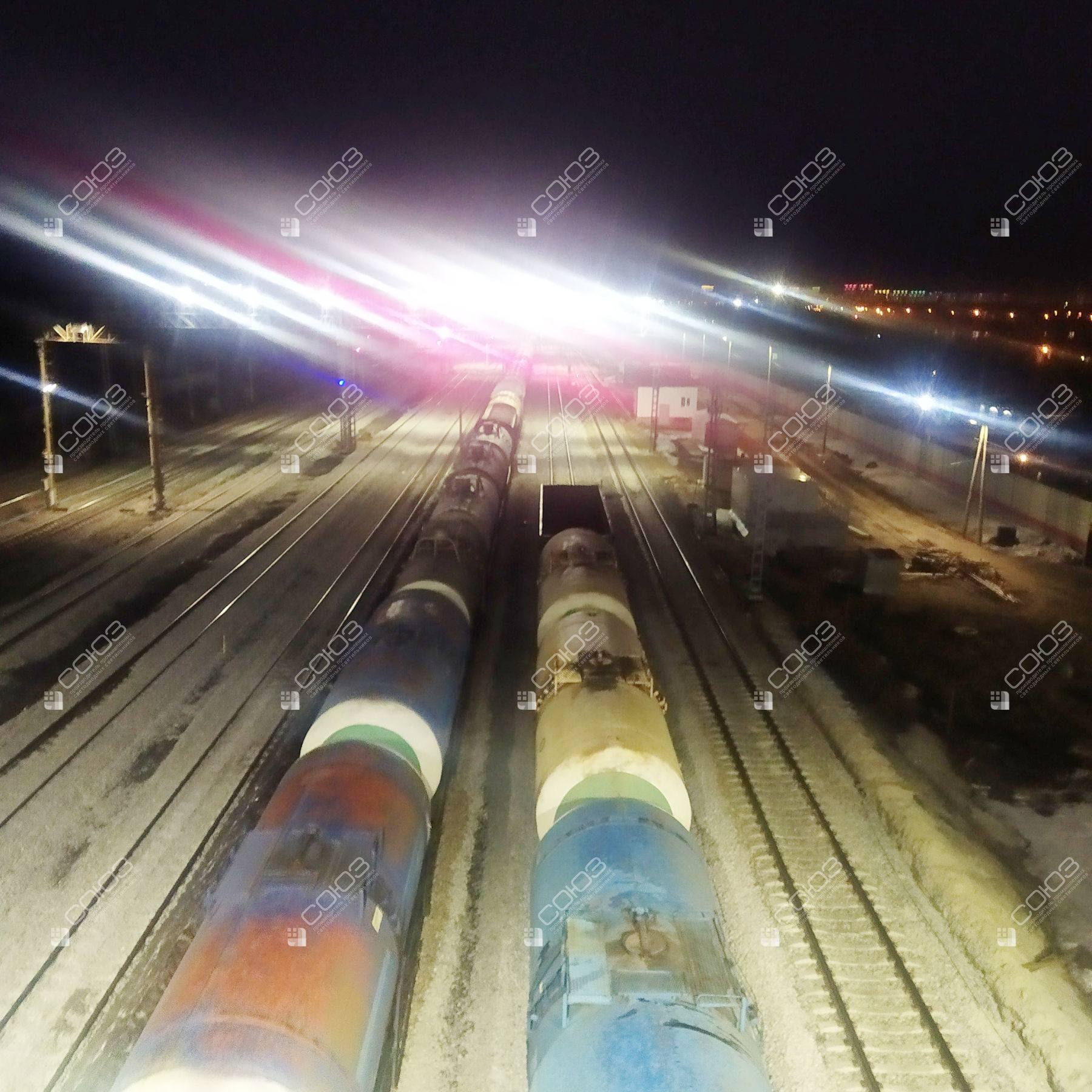

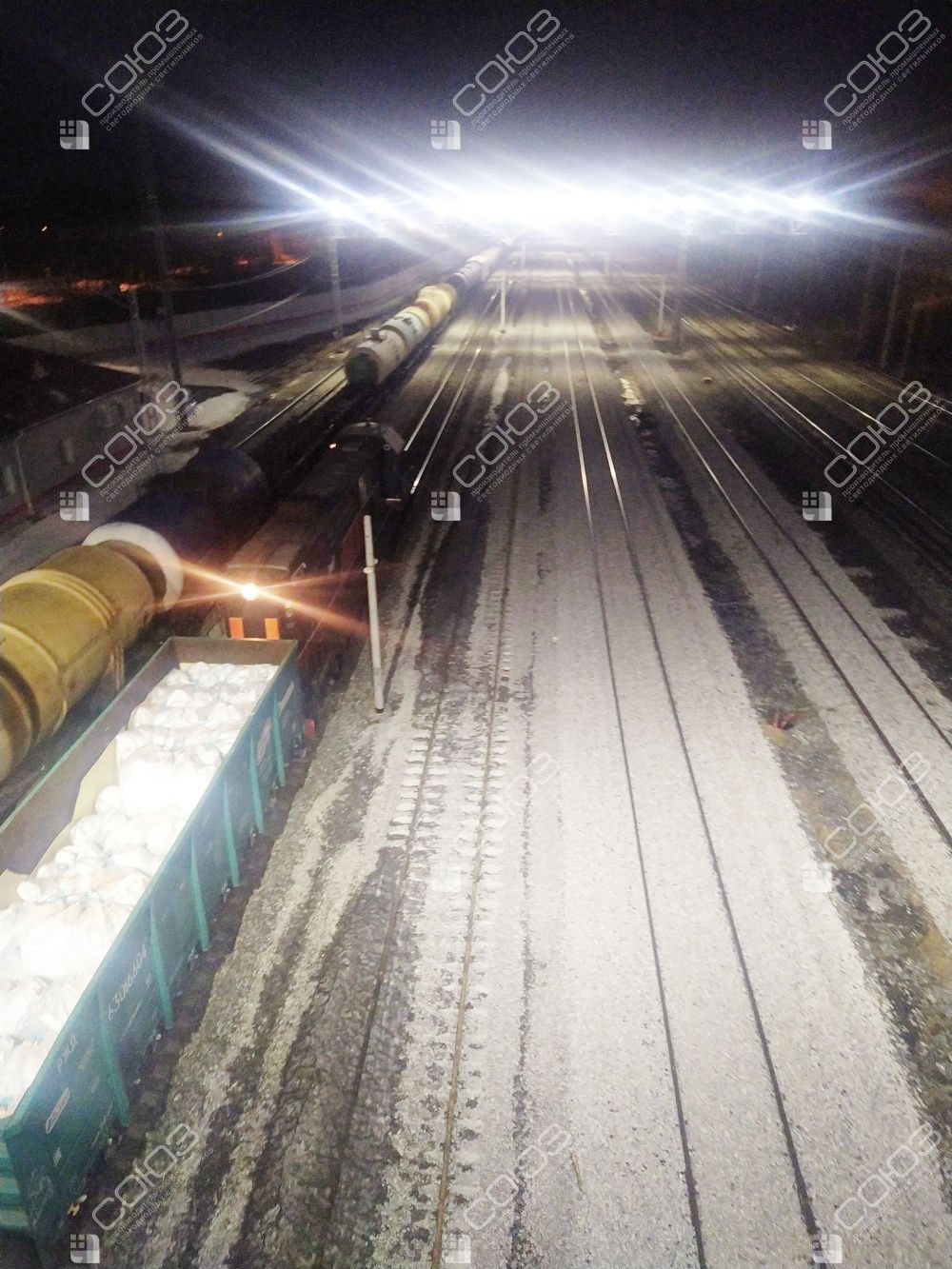

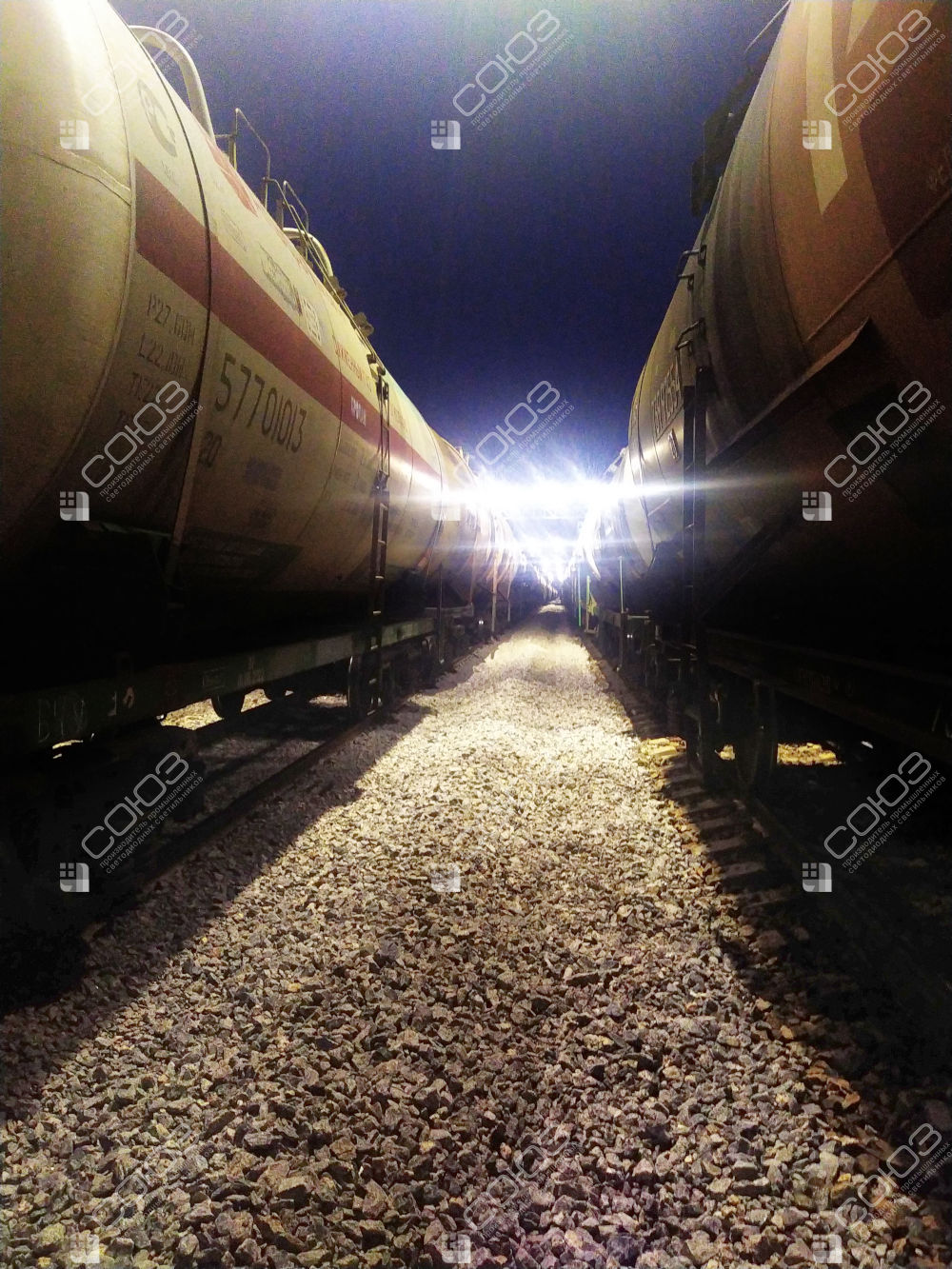

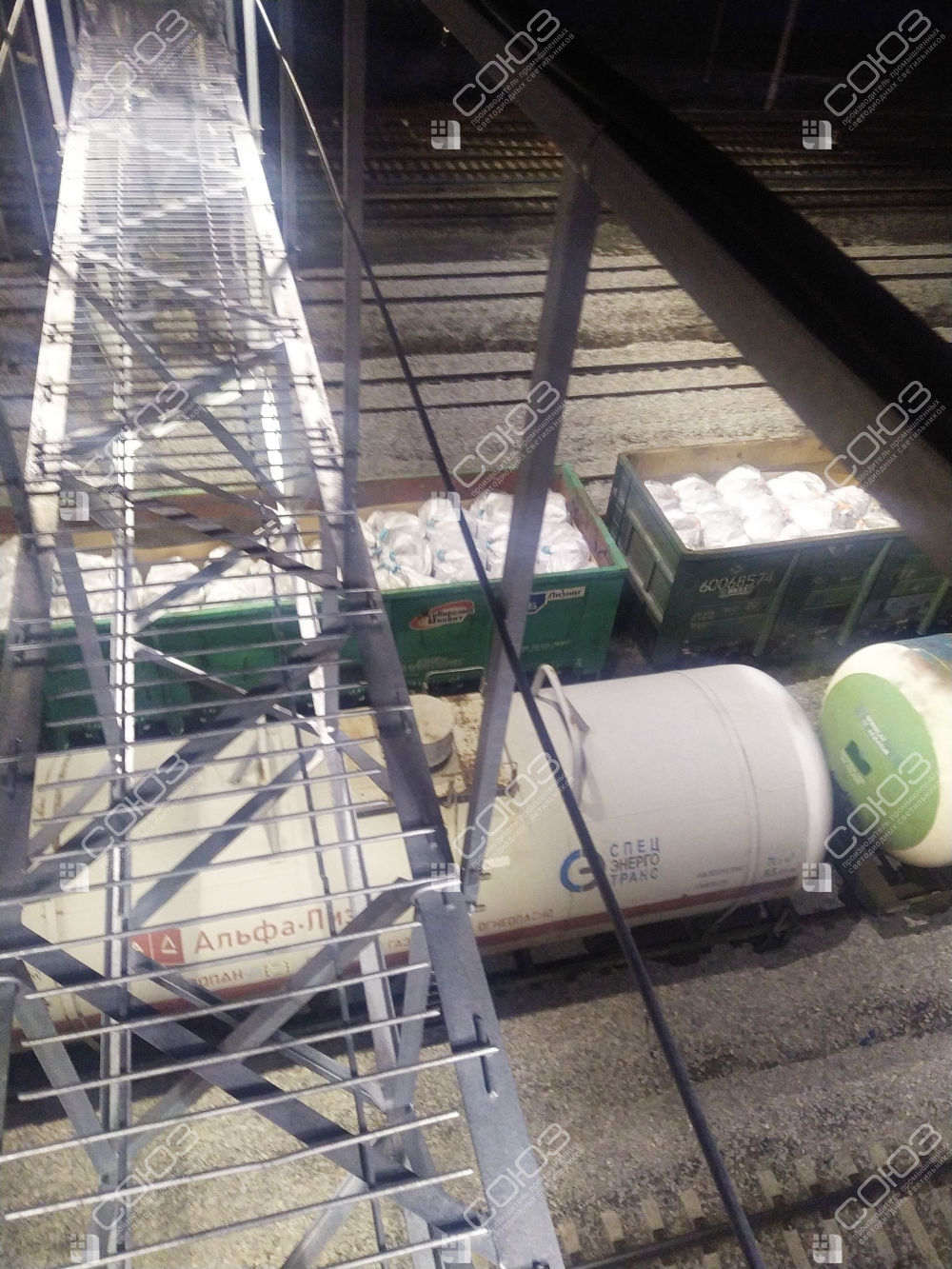

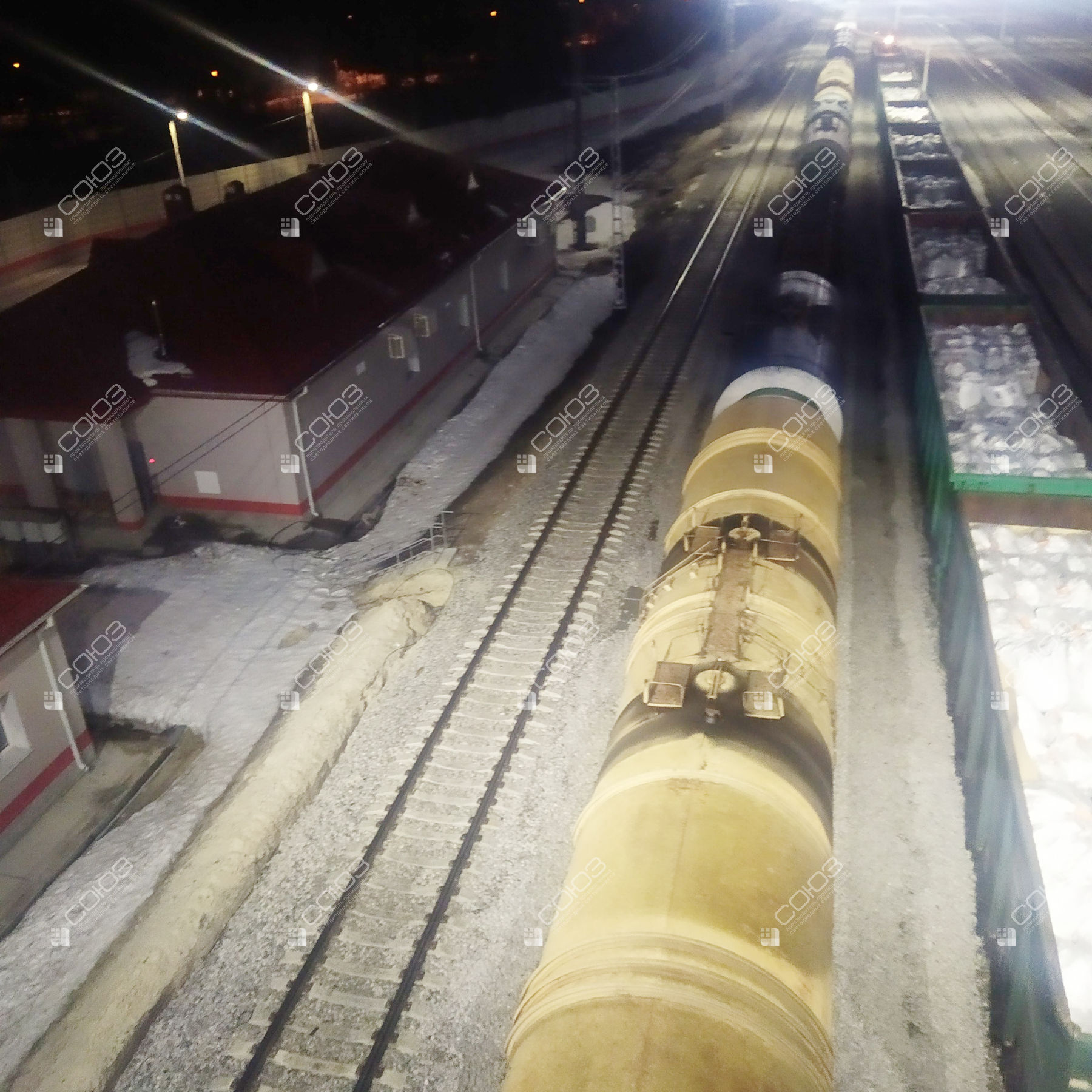

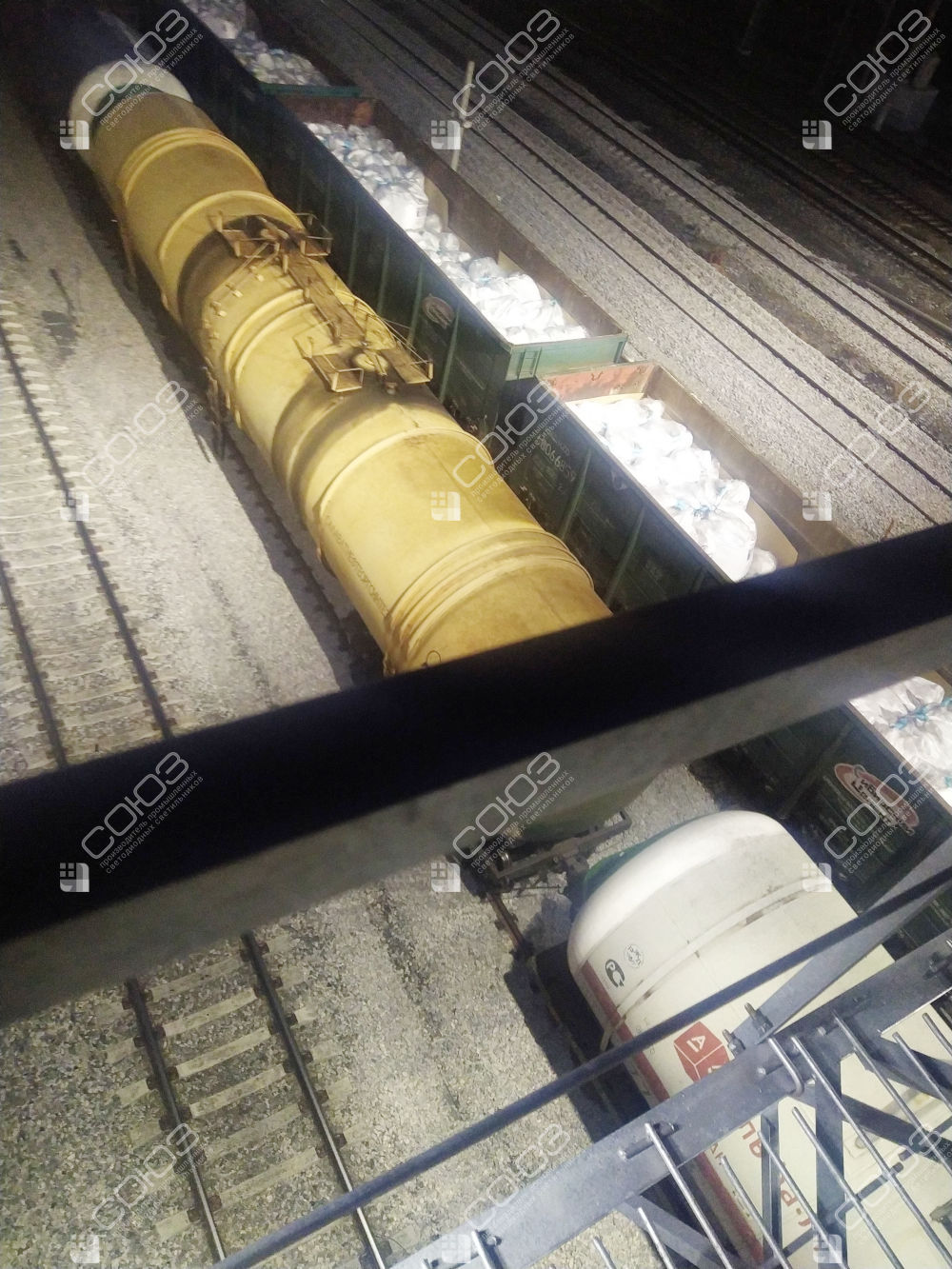

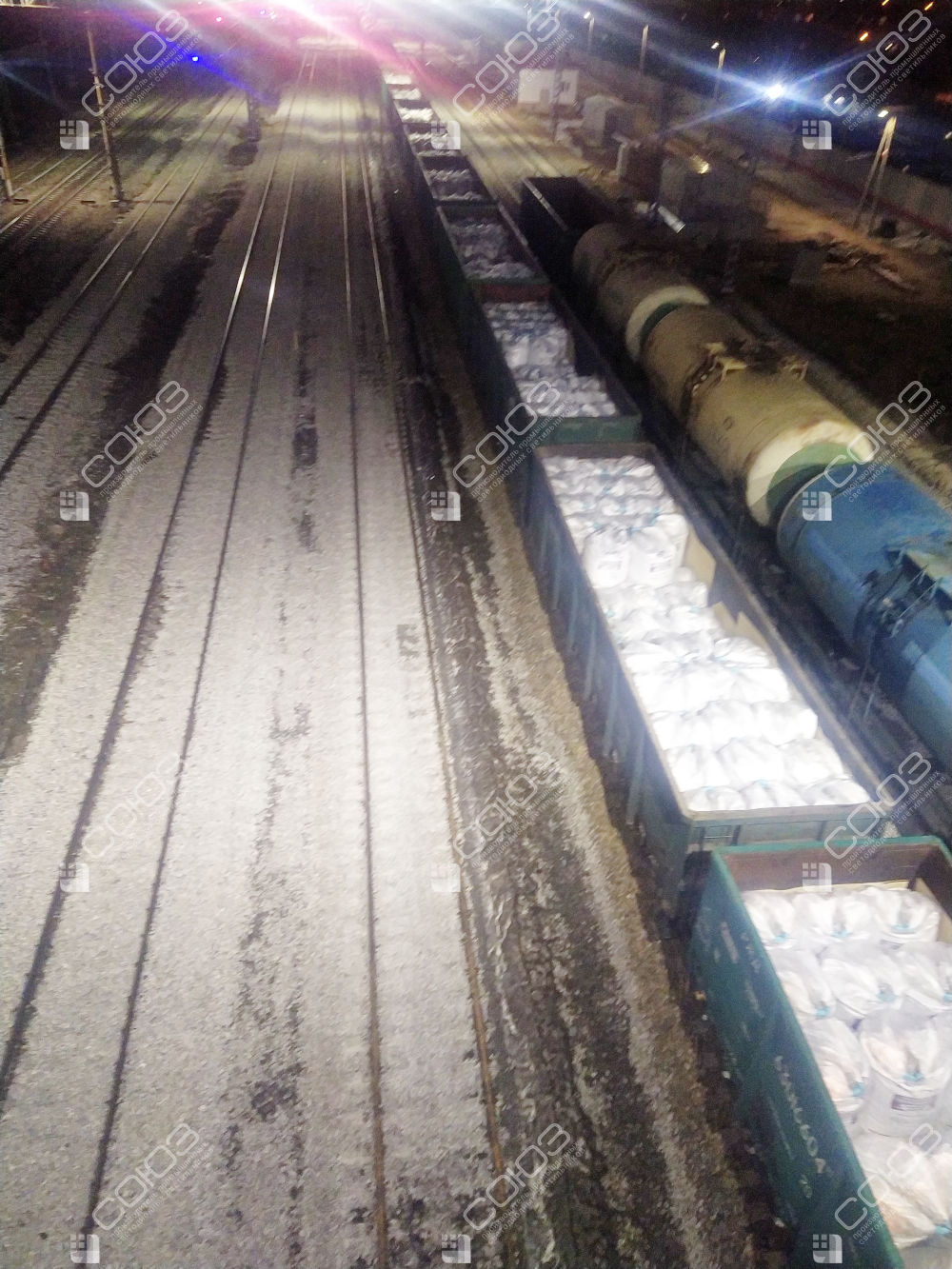

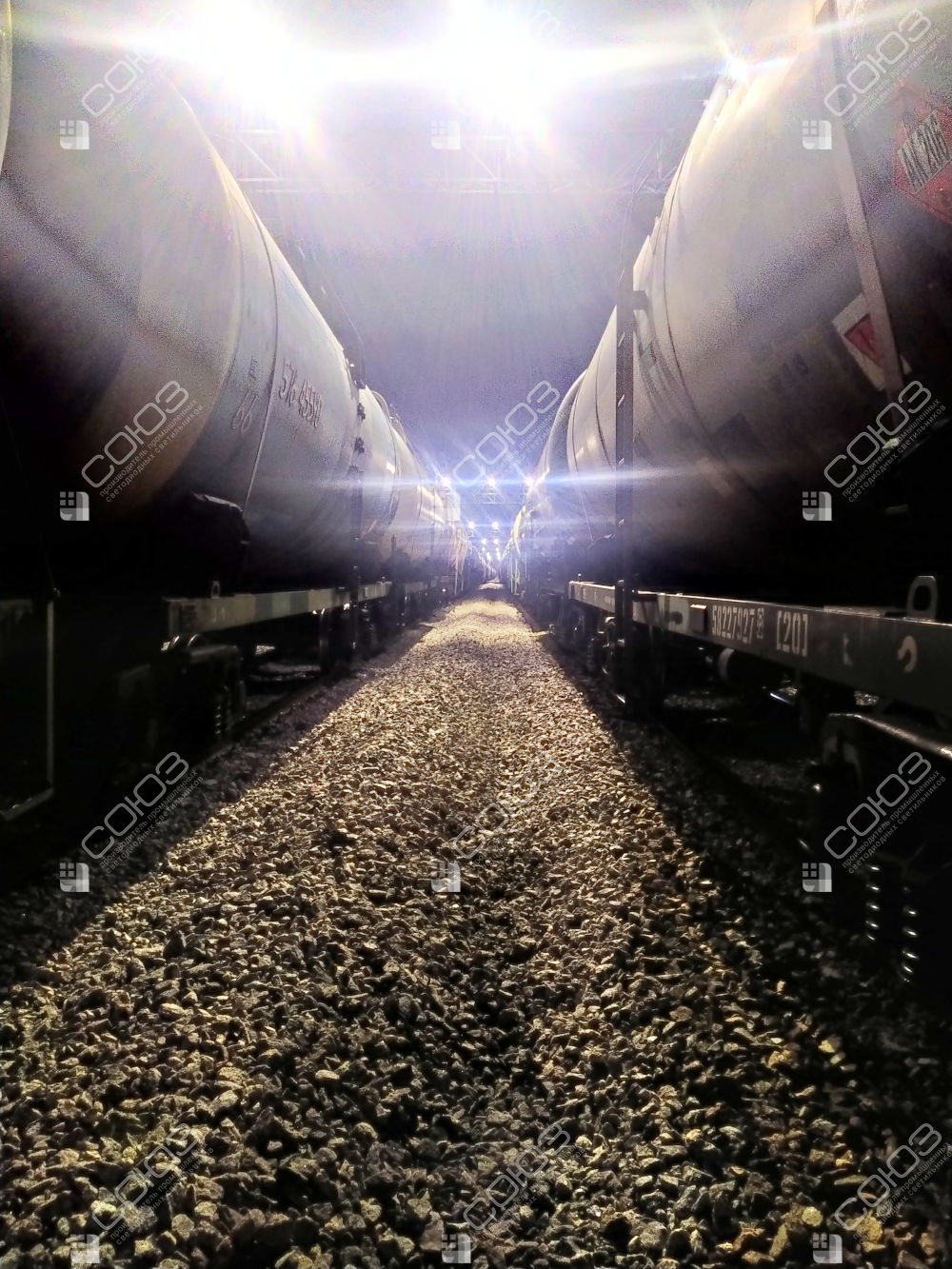

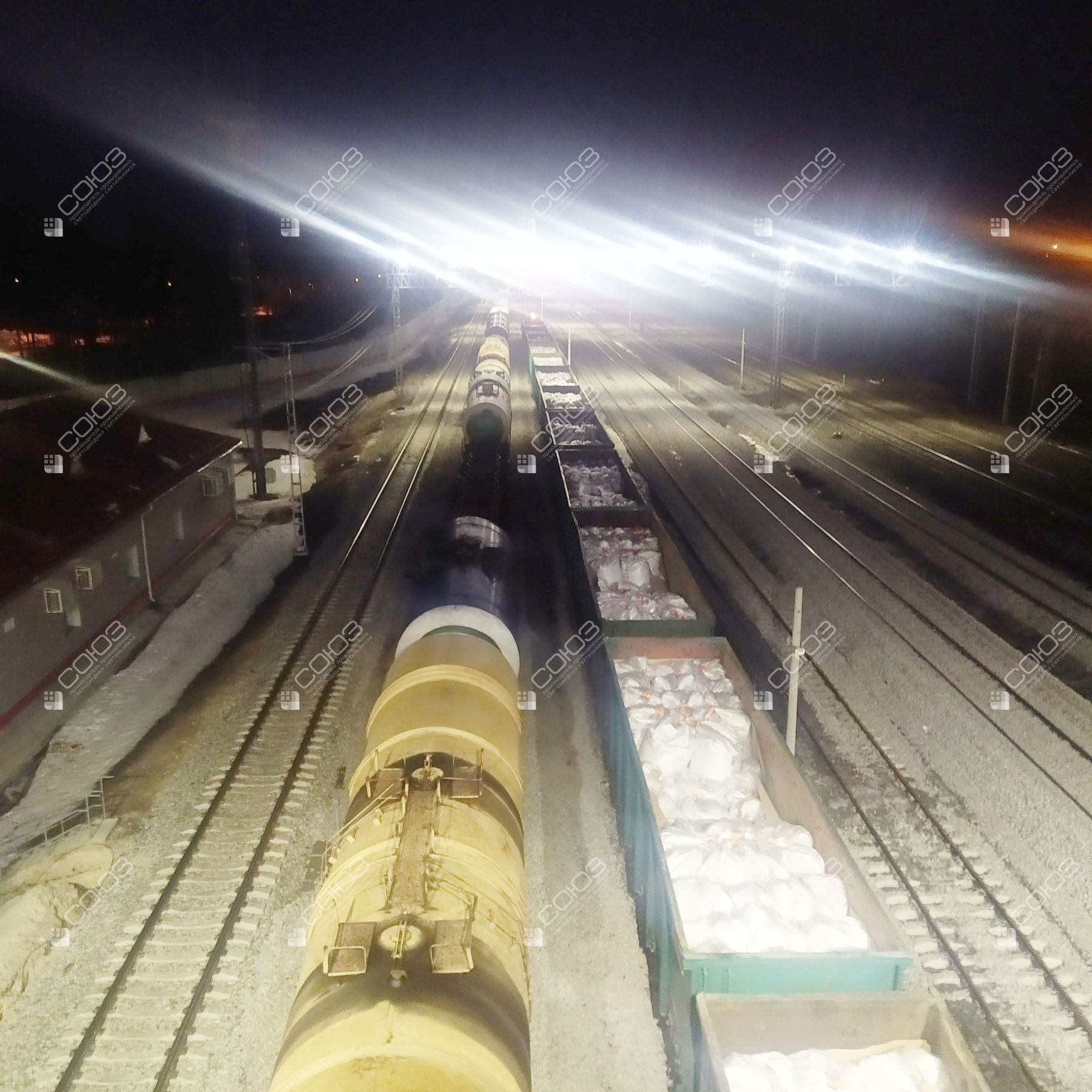

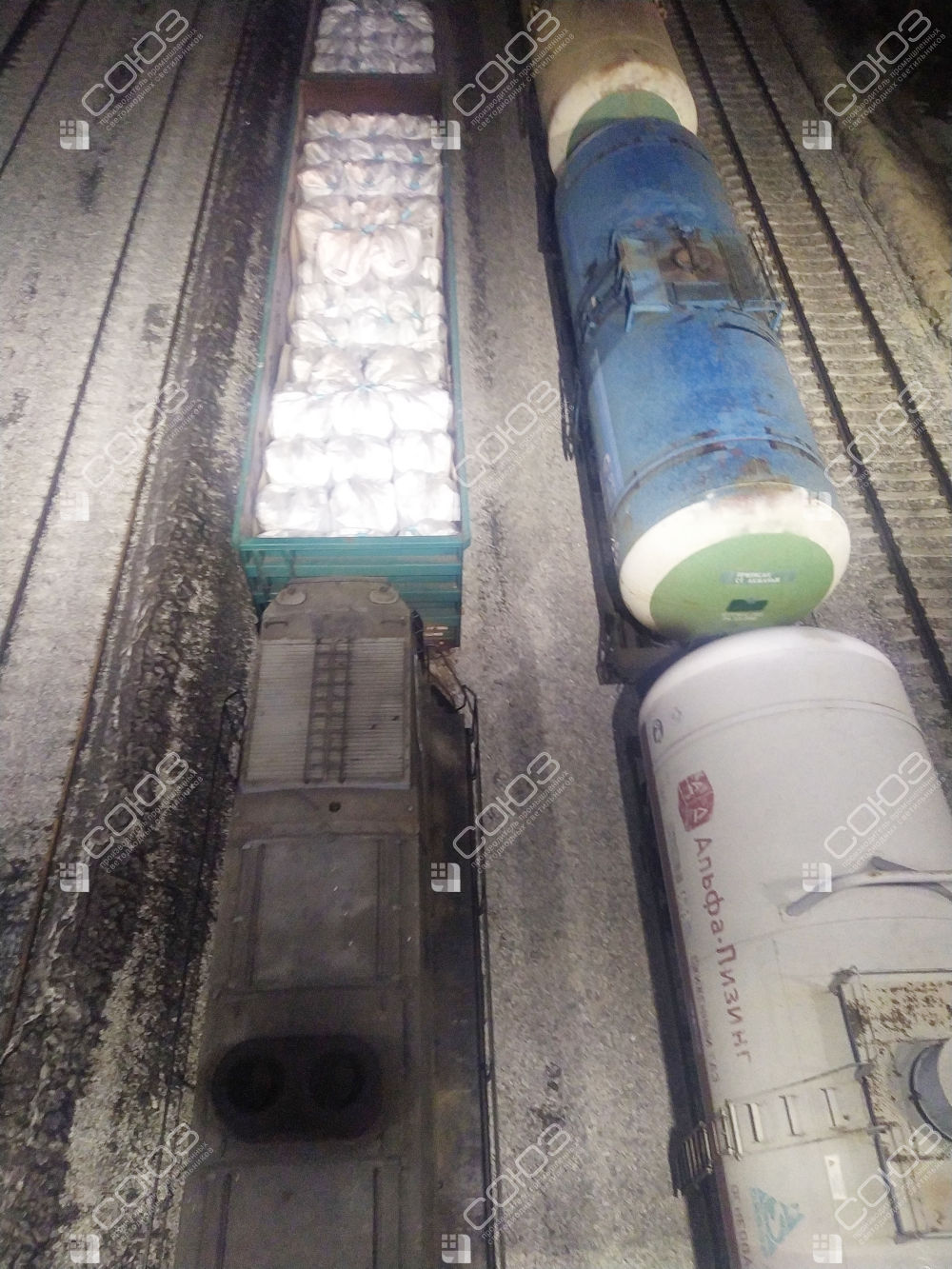

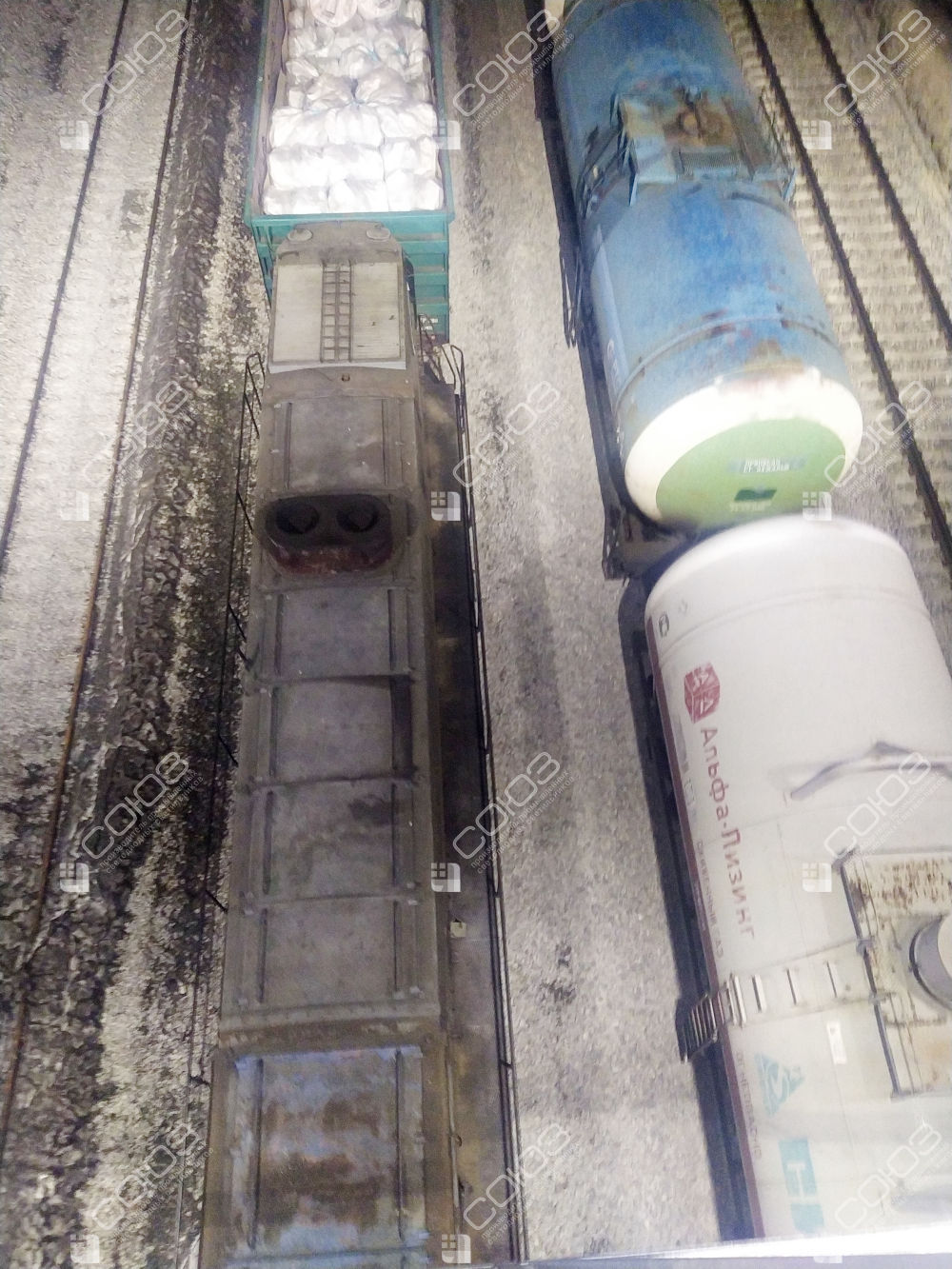

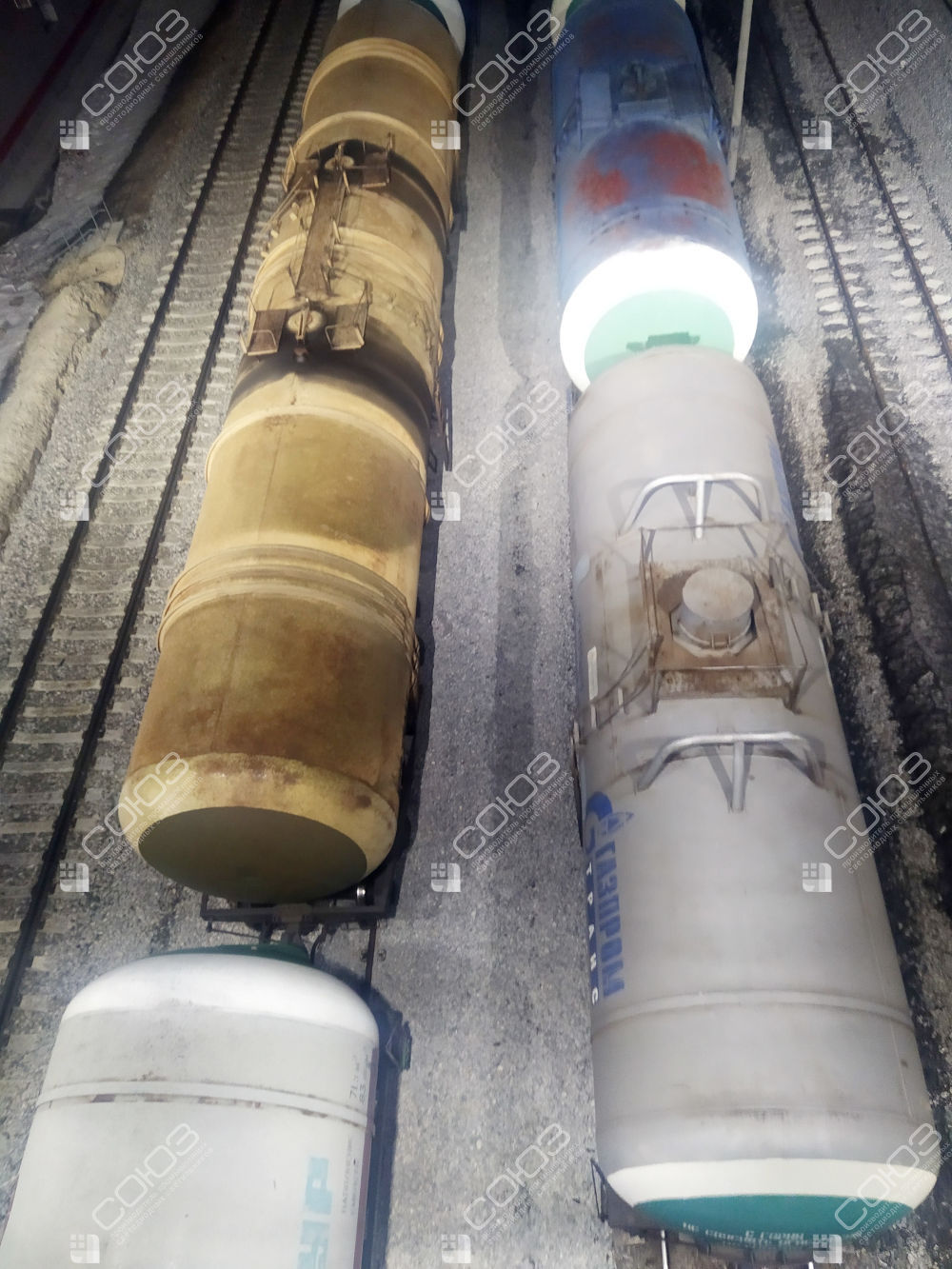

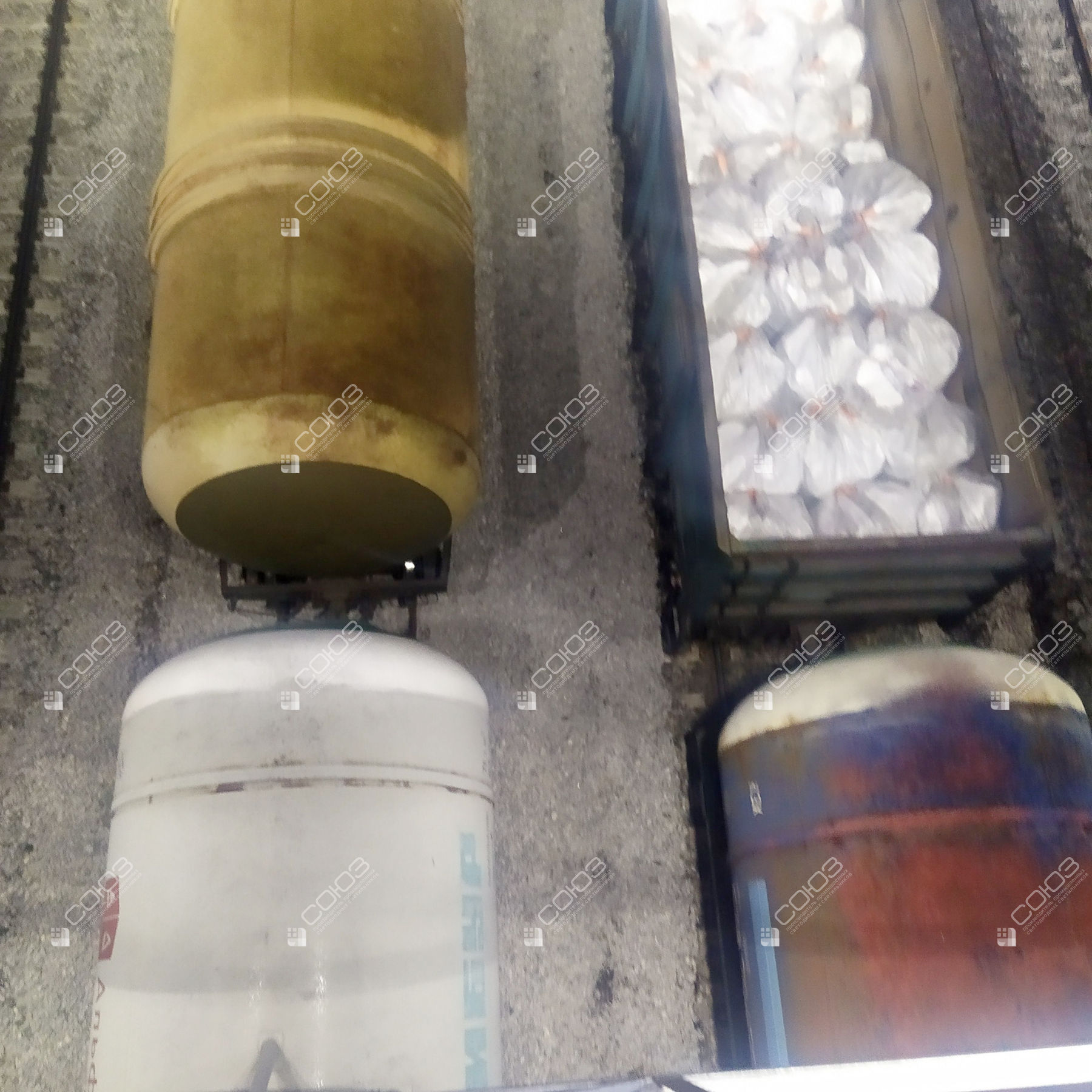

На сортировочной станции в Омске применены двухмодульные ригельные комплексы СОЮЗ 26. Высокие точки установки и протяжённые участки между поперечинами требуют направленного распределения света. На фотографиях заказчика видны расположение приборов, грузовые составы и освещённые междупутья.
Два модуля решают разные задачи. Верхний с углом 18° направляет свет на удалённые участки, нижний с углом 25° — на ближнюю зону. Их наклон регулируется независимо, что позволяет учитывать геометрию путевого развития.
Оборудование проекта
Ригельный СОЮЗ 26-90/3-67
Комплекс со светодиодами CREE и оптикой LedLink. Мощность и световой поток указаны для одного комплекса из двух модулей.
Конструкция для железнодорожного объекта
Ригельное крепление

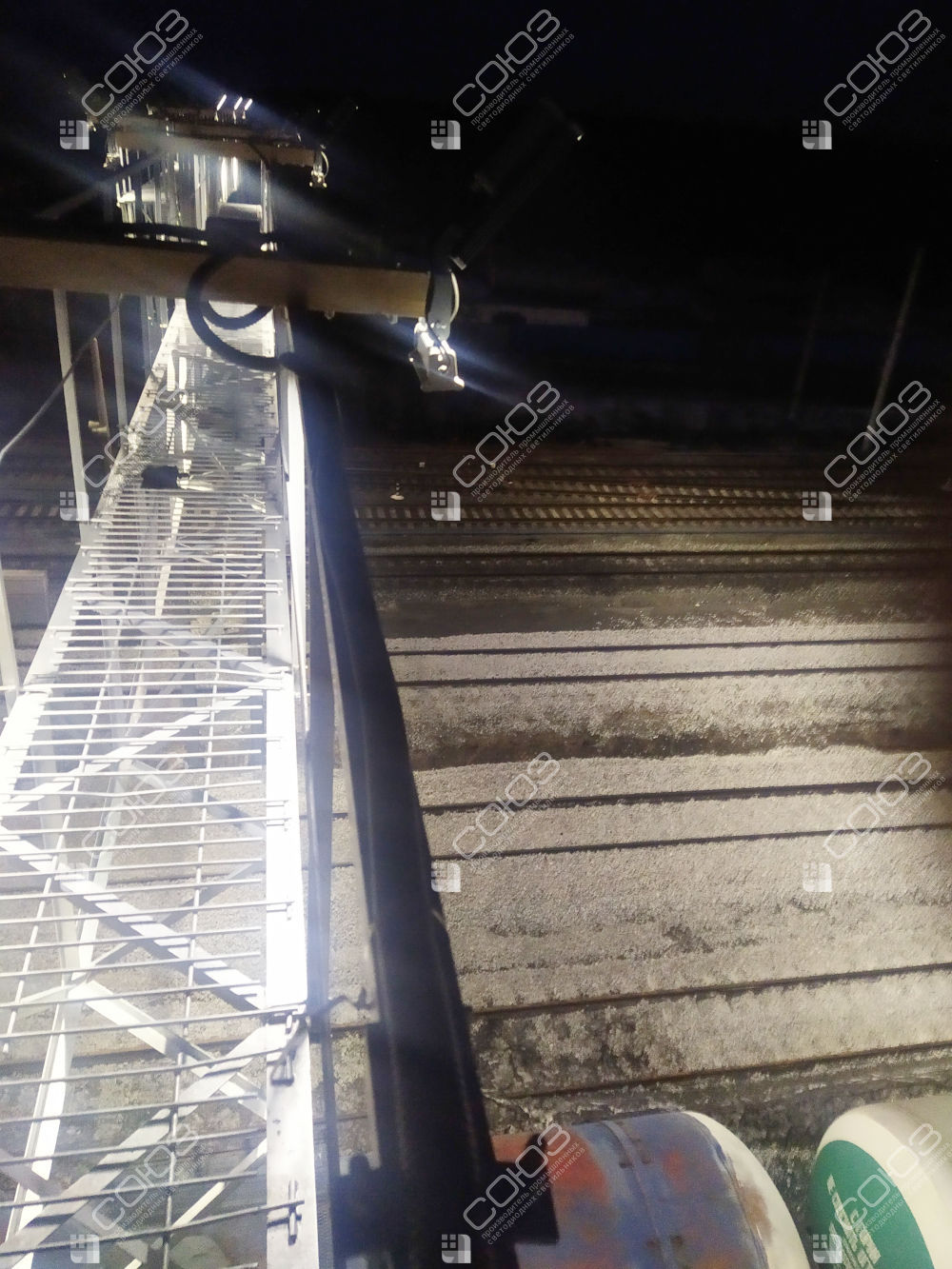

Комплекс закрепляется на деревянном брусе 150 × 75 мм. Клеммная коробка расположена на брусе; размеры и крепёжные элементы показаны на чертеже модели.
Независимая настройка
Положение верхнего и нижнего модулей задаётся отдельно. При расчёте учитывают высоту поперечины, расстояние до соседней точки света и положение междупутий.
Защита и ресурс
Алюминиевый корпус с полимерным покрытием и экраном из оптического поликарбоната рассчитан на наружную эксплуатацию. Гарантия — 5 лет.
Что нужно для расчёта станции
Пришлите схему путевого развития с расстояниями между поперечинами и высотой установки. Отдельно отметьте рабочие проходы и участки обслуживания. Наличие вагонов влияет на затенение, поэтому условия эксплуатации учитываются вместе с геометрией площадки.
Расчёт помогает выбрать мощность, число комплексов и направления модулей. Для сравнения исполнений перейдите в раздел «Ригельные светильники СОЮЗ 26». Параметры света модели: 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
