Освещение остановок от солнечных батарей в Новосибирске
Автономное освещение остановок транспорта в Новосибирске. В системе с солнечными батареями применены консольные СОЮЗ 22-40/1-67 (24В) мощностью 40 Вт.
Проект реализован на светильниках:
Решение на объекте
Свет на остановке от солнечной энергии

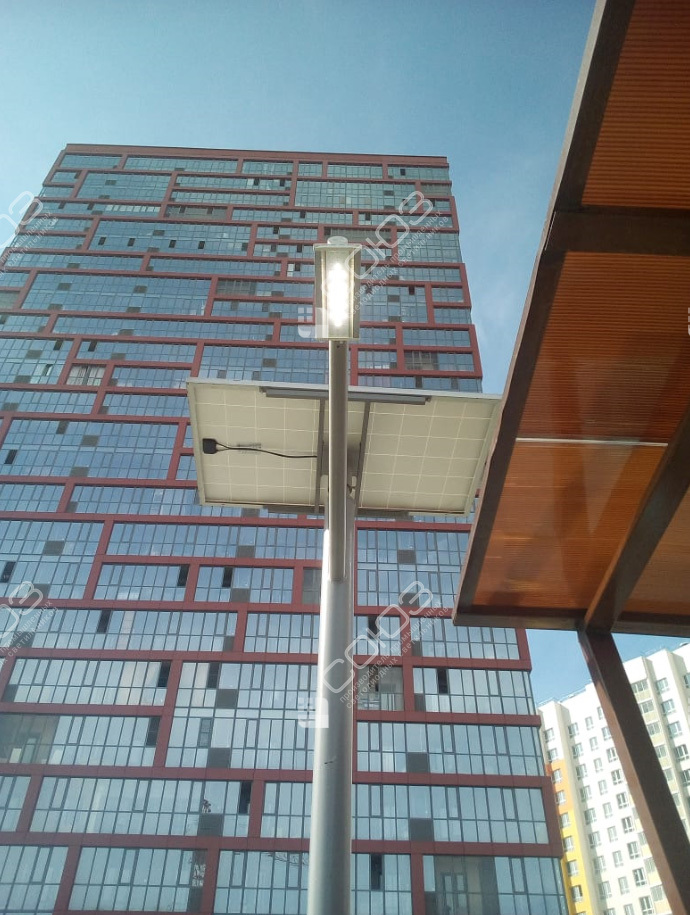

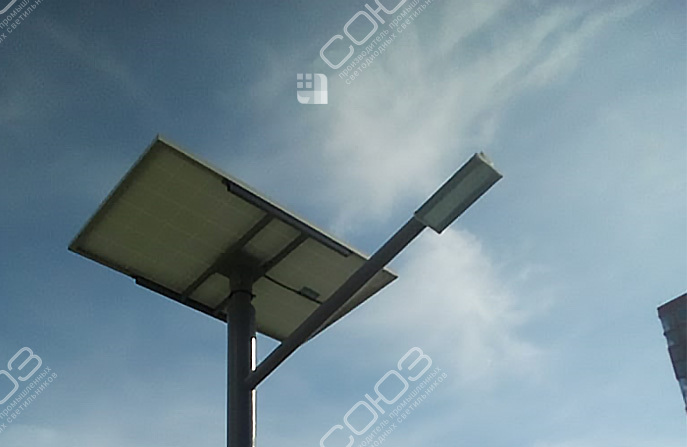

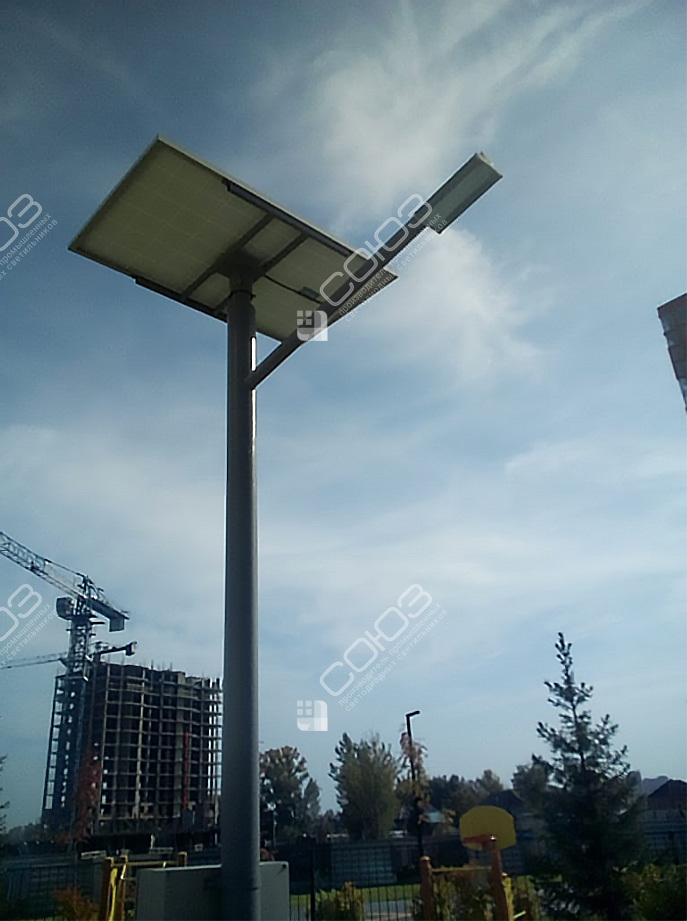

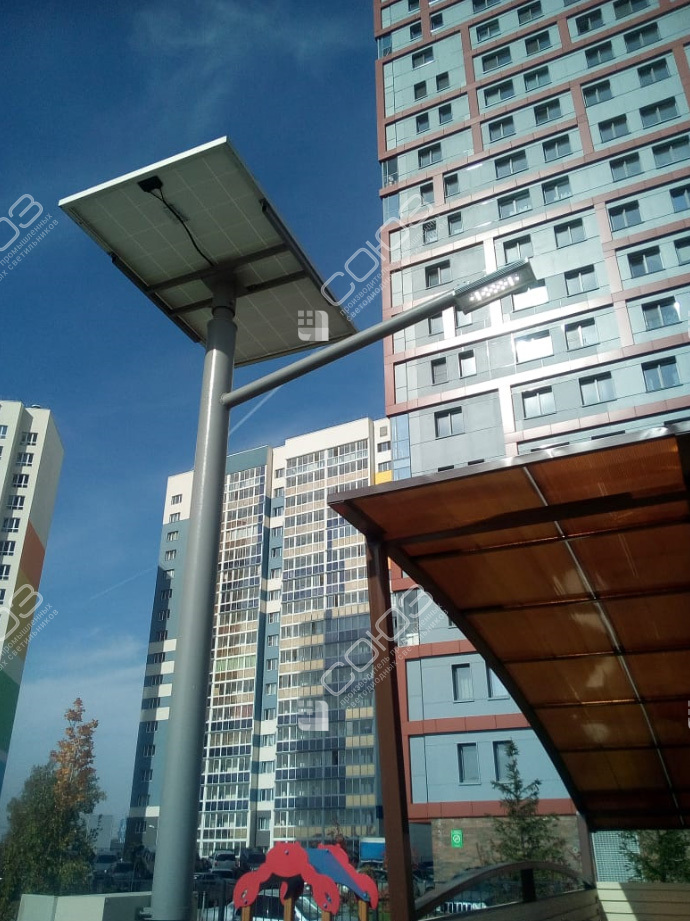

В проекте используется низковольтное освещение остановочных площадок от солнечных батарей. Светильник на опоре освещает зону ожидания и посадки; четыре фотографии заказчика показывают реализованную установку.
Такое решение рассматривают для объектов, где подвести стационарную сеть затруднительно. Днём солнечная панель обеспечивает заряд аккумулятора, а запасённая энергия используется для освещения. Продолжительность работы зависит от расчёта всей системы.
Оборудование проекта
СОЮЗ 22-40/1-67 (24В)
Консольный низковольтный светильник с широким углом 120°. Исполнение для питания постоянным током 24 В.
Что важно для автономной остановки
Свет на площадке
Положение опоры и направление светильника выбирают с учётом павильона, подходов и места посадки. Расчёт помогает проверить освещённость нужной зоны.
Энергия зимой
Параметры панели, аккумулятора и контроллера согласуют с режимом работы и климатом. Для Новосибирска особенно важны короткий световой день и зимние условия.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Что нужно согласовать для солнечной установки
Автономную остановку проектируют как единую систему: светильник, панель, аккумулятор, контроллер и режим включения должны соответствовать друг другу. Для подбора освещения нужны размеры площадки, высота опоры, положение павильона и доступные параметры питания. Для энергетической части — длительность работы, сезонные условия и требуемый запас автономности.
Мощность 40 Вт описывает потребление выбранного светильника. Она сама по себе не задаёт мощность панели или ёмкость аккумулятора. Эти параметры рассчитывают по режиму и климату с учётом работы всей системы. В задании стоит сразу указать, требуется ли свет всю ночь или по определённому графику.
Другие исполнения можно сравнить в разделе светильников на 24 В. Ещё один пример низковольтного применения — освещение рабочего стенда Volvo. Для сетевого освещения улиц и территорий представлены уличные модели СОЮЗ; выбор системы питания зависит от условий объекта.
Полезные материалы для вашего проекта
Освещённость и зрительная работа
Раздел норм освещённости поможет подготовить требования. Значение выбирают по выполняемой операции и рабочей поверхности, а не только по типу помещения.
Оптика и расчёт
На странице КСС объясняется распределение света. Для моделирования конкретного исполнения можно использовать IES-файлы.
Монтаж и документы
Перед установкой изучите технический паспорт. Обозначение питания, оптики и исполнения можно проверить по маркировке СОЮЗ.
Подберём светильник для автономной системы
Сообщите размеры площадки, высоту опоры, параметры питания и режим работы. Рассчитаем освещение и предложим подходящее исполнение СОЮЗ для согласования с проектировщиком солнечной установки.
