Освещение производственного участка цементного завода
Производственный участок цементного завода освещён накладными светильниками СОЮЗ 24-100/1-67. Мощность — 100 Вт, широкий угол света — 120°, защита от пыли и влаги — IP67.
Проект реализован на светильниках:
Решение на объекте

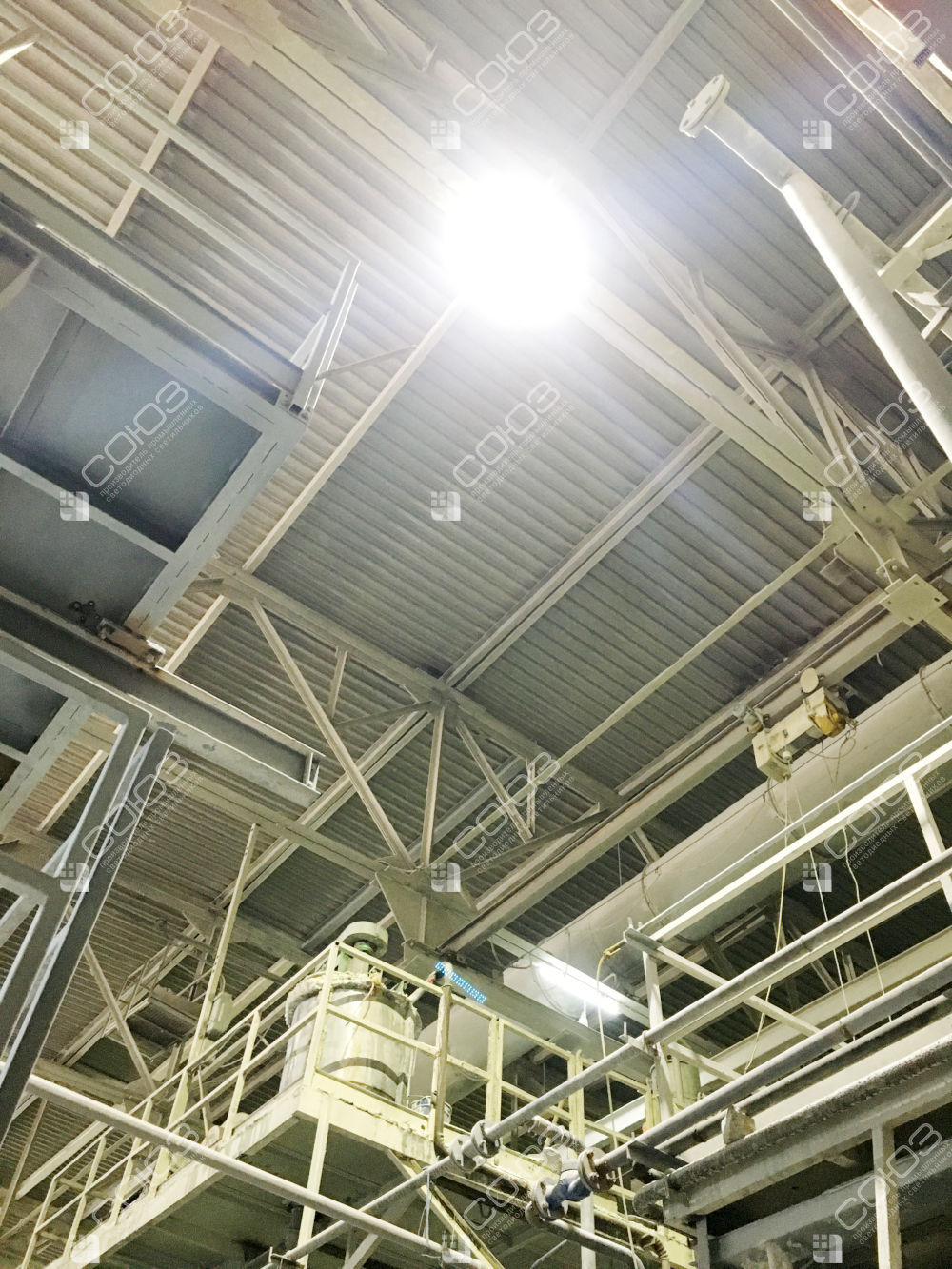

Рабочий свет среди оборудования

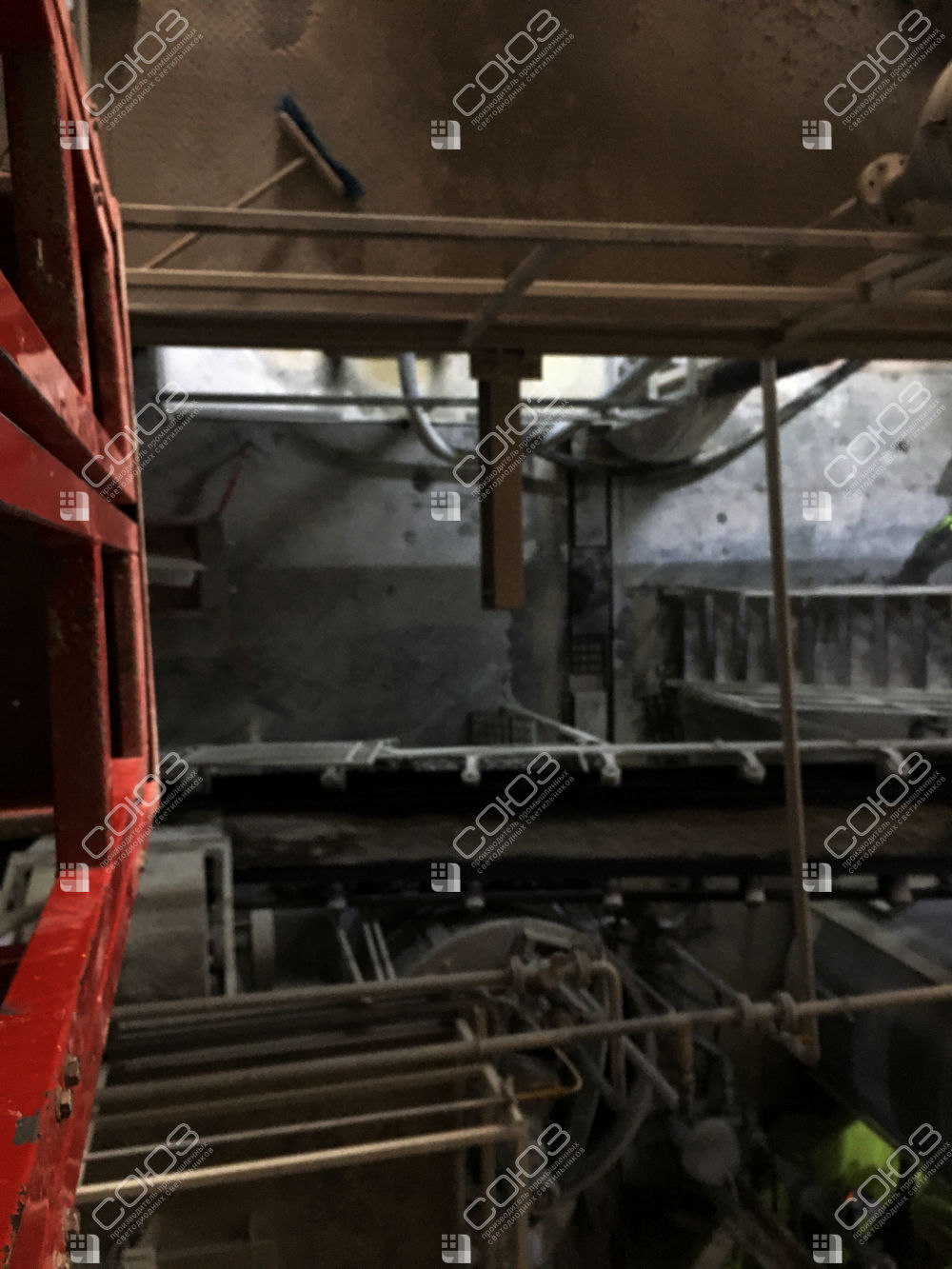

Проходы и площадки
Свет нужен не только на полу: важно видеть ступени, ограждения, органы управления и места обслуживания агрегатов. Расстановку проверяют с учётом теней от технологических конструкций.
Цементная пыль
Герметичное исполнение IP67 защищает внутренние компоненты. Наружный экран всё равно нуждается в очистке: при расчёте учитывают загрязнение и доступ к светильникам для обслуживания.
Оборудование проекта

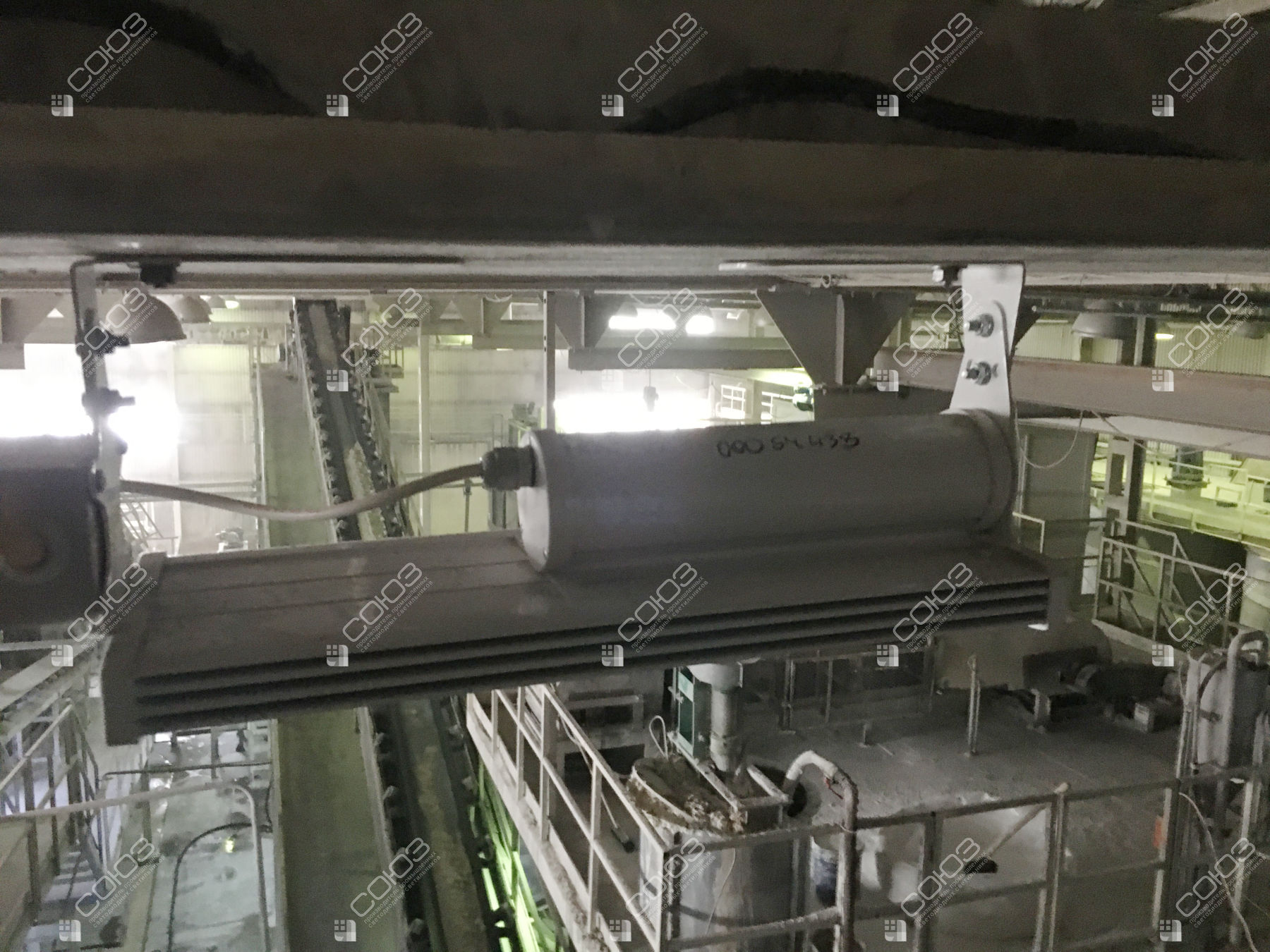

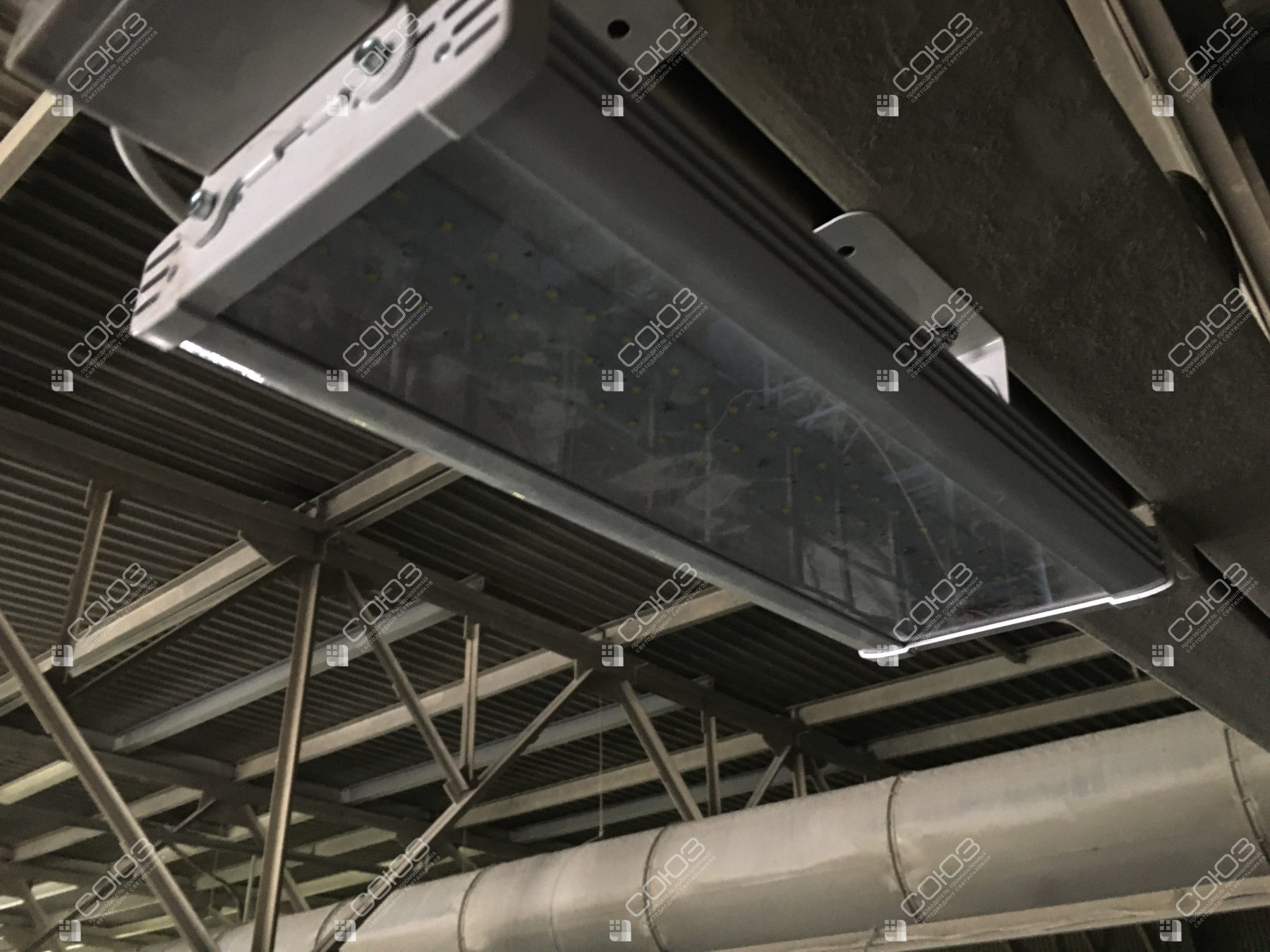

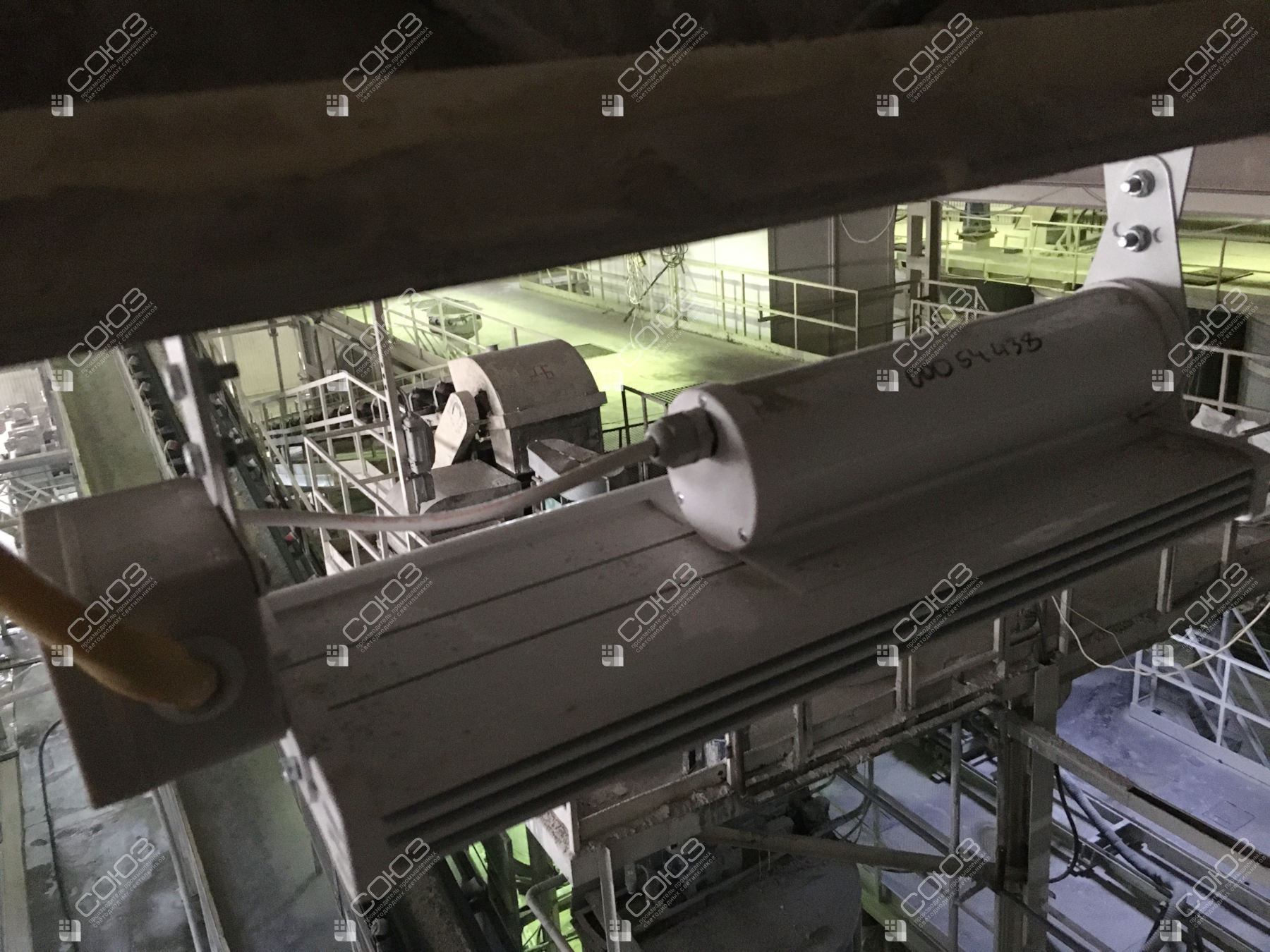

Накладной СОЮЗ 24-100/1-67
Промышленная модель со светодиодами CREE и широким распределением света типа Д. Параметры одного светильника:
Что учитывать при выборе
Широкое распределение
Оптика 120° подходит для общего света. Высота установки и перекрытие световых пятен определяют равномерность; одной мощности для выбора количества приборов недостаточно.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Расстановка на участке
При подборе учитывают высоту рабочих площадок, габариты оборудования и условия среды. По плану можно проверить освещённость в проходах и на местах контроля, затем согласовать точки крепления.
Как учесть запылённость и технологические тени
Для цементного участка полезно передать план с отметками площадок обслуживания, лестницами и крупными агрегатами. Светильники над проходом не всегда освещают органы управления или рабочую поверхность за оборудованием. Эти зоны выделяют в задании и проверяют отдельно.
Степень защиты корпуса и загрязнение экрана решают разные задачи. IP67 защищает внутренние компоненты, но осевшая снаружи пыль может уменьшать количество света на рабочей поверхности. Поэтому в расчёте учитывают эксплуатационные условия, а в размещении — доступ для очистки и осмотра. Периодичность обслуживания согласуют под реальную интенсивность загрязнения.
Посмотрите раздел светильников для цехов и сравните исполнения накладной серии СОЮЗ 24. Для подготовки комплекта документов доступны сертификаты и декларации; особенности производства и проверки продукции представлены на странице НПО «СОЮЗ».
Полезные материалы для вашего проекта
Освещённость и зрительная работа
Раздел норм освещённости поможет подготовить требования. Значение выбирают по выполняемой операции и рабочей поверхности, а не только по типу помещения.
Оптика и расчёт
На странице КСС объясняется распределение света. Для моделирования конкретного исполнения можно использовать IES-файлы.
Монтаж и документы
Перед установкой изучите технический паспорт. Обозначение питания, оптики и исполнения можно проверить по маркировке СОЮЗ.
Подберём освещение цементного участка
Пришлите план, высоты установки и фотографии оборудования. Рассчитаем количество светильников, расположение и мощность с учётом запылённости и обслуживания.
