Освещение территории рудника прожекторами СОЮЗ
Территория рудника освещена прожекторами СОЮЗ 23-210/3-67. Модель мощностью 210 Вт с узкой оптикой 25° направляет свет на выбранные участки площадки.
Проект реализован на светильниках:
Решение на объекте
Направленный свет для территории рудника

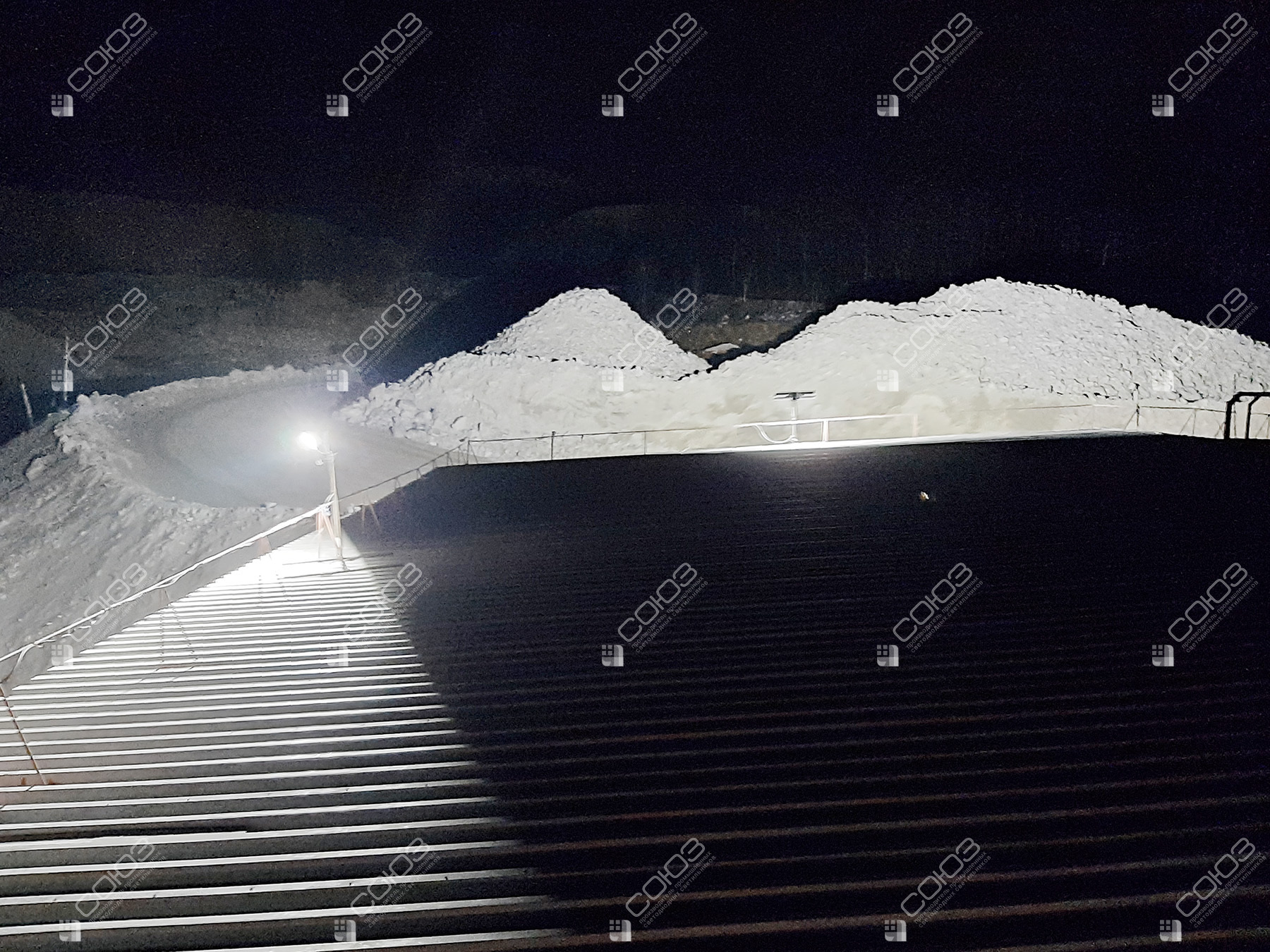

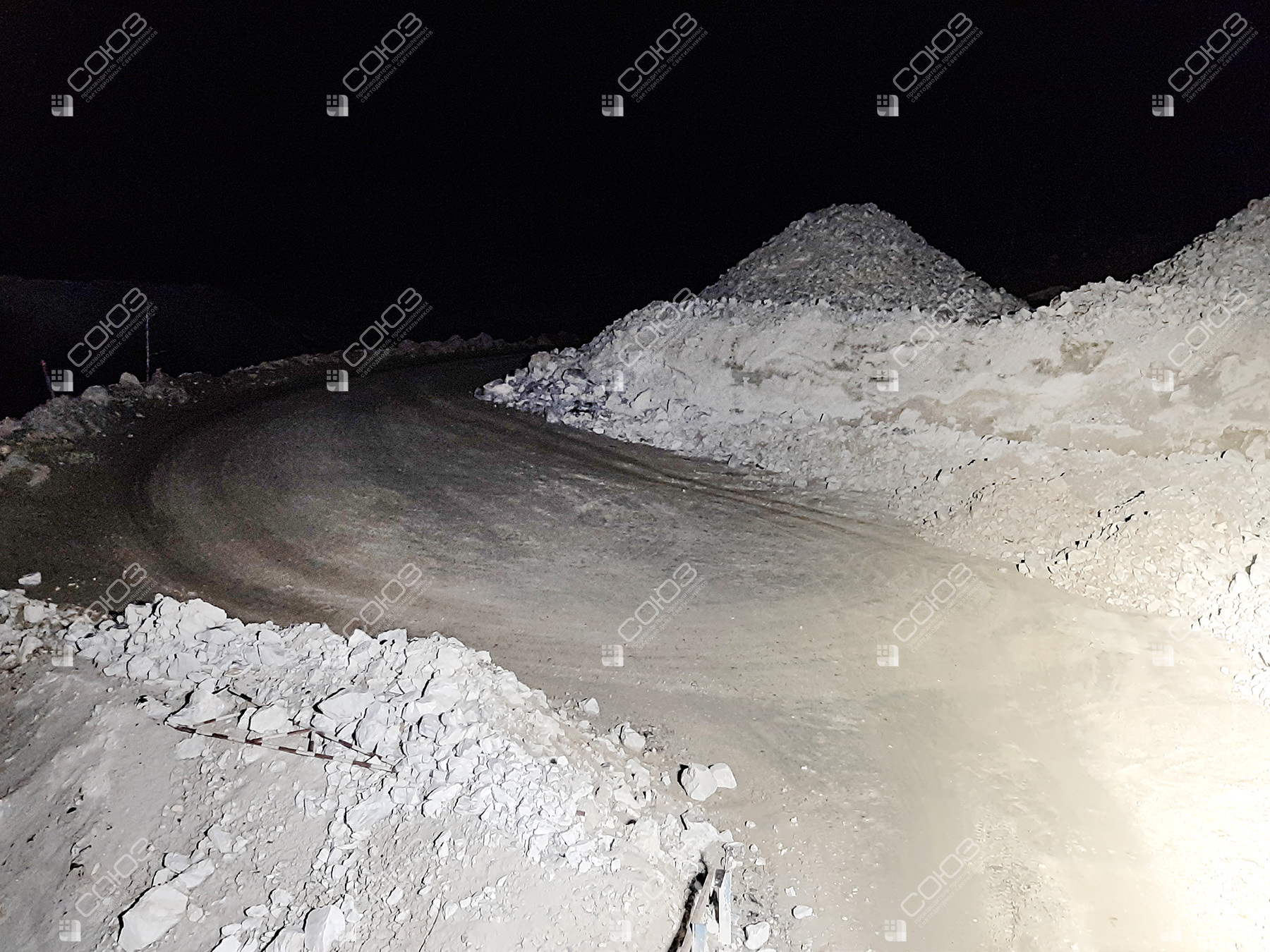

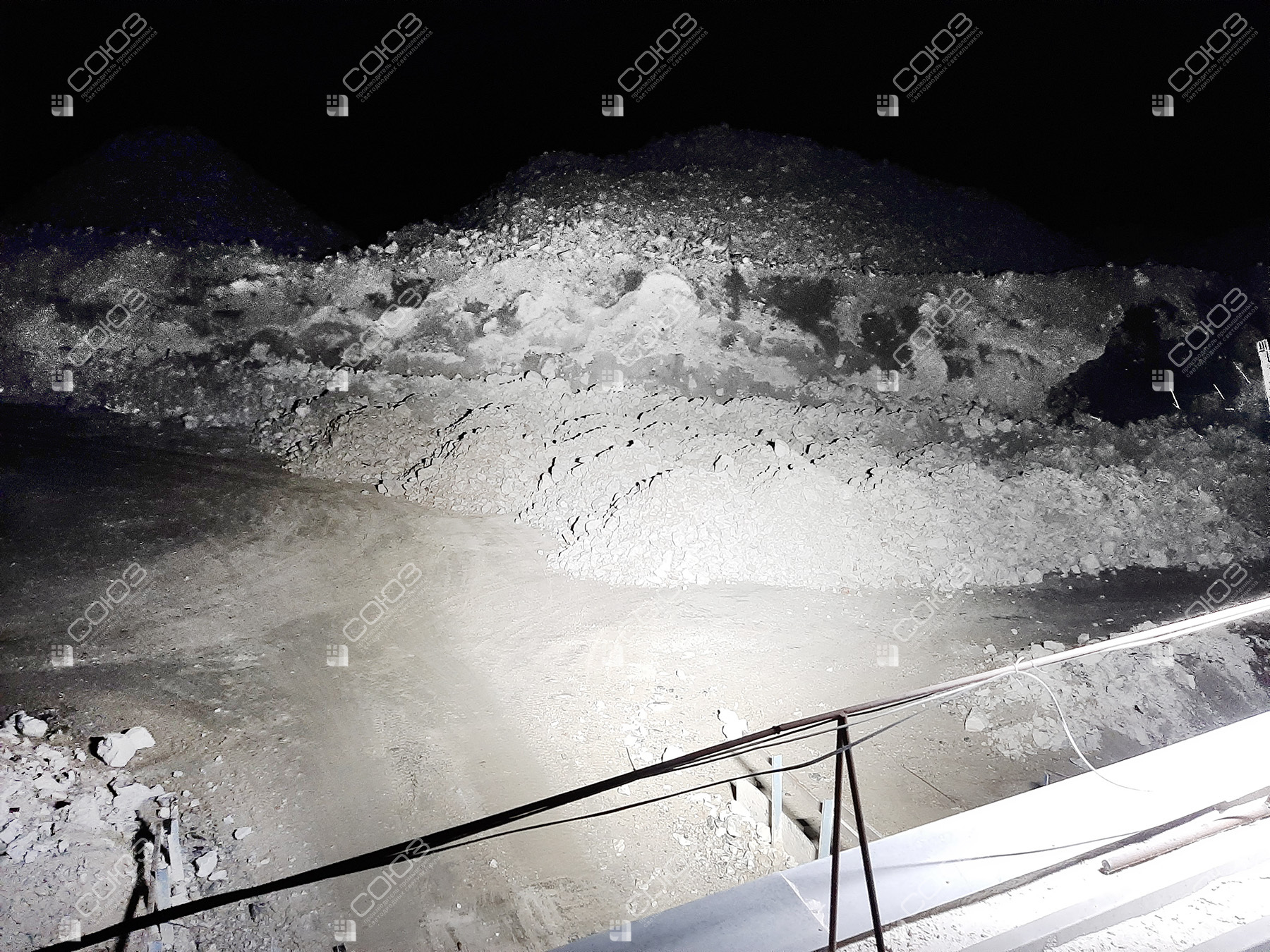

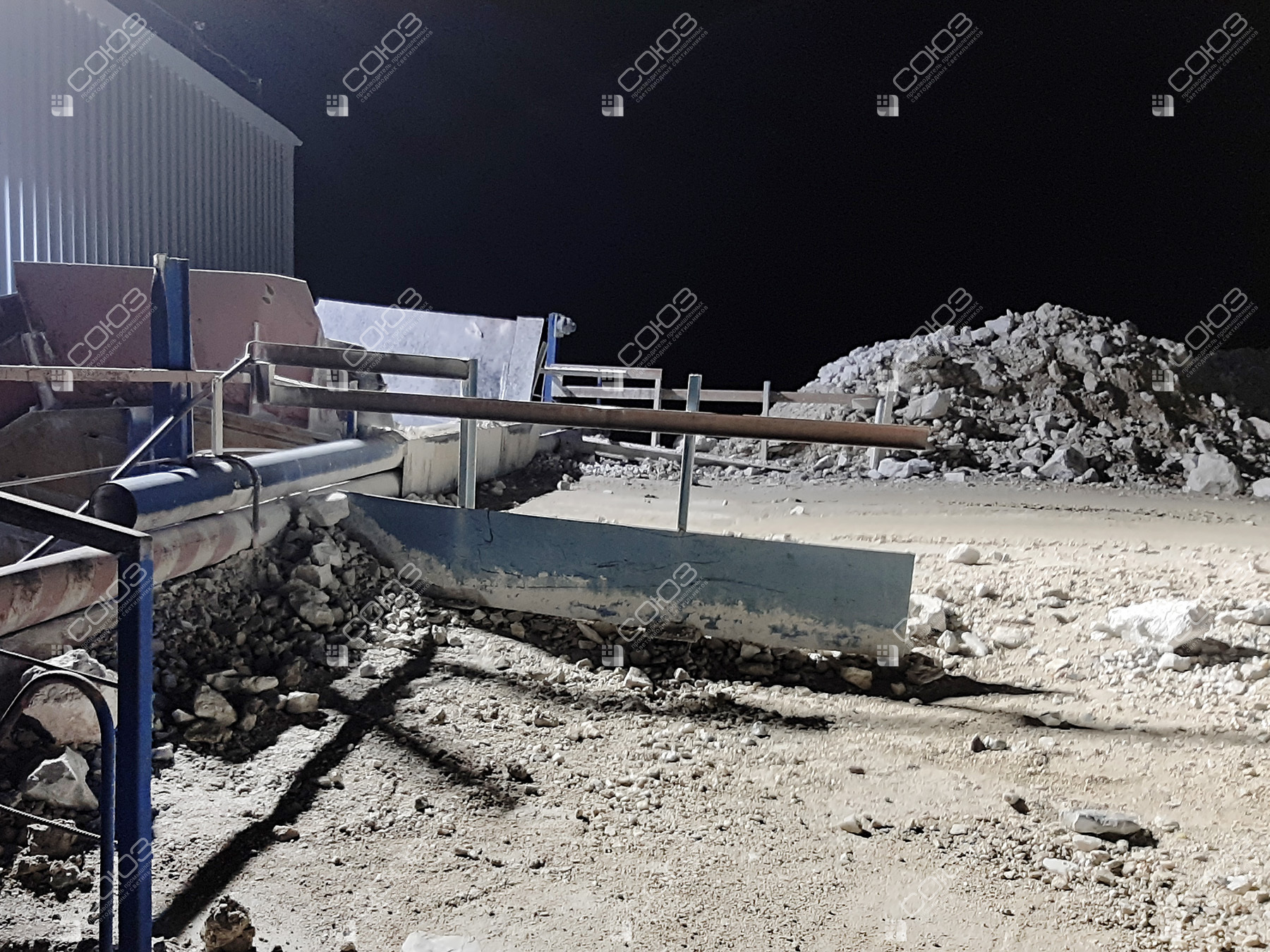

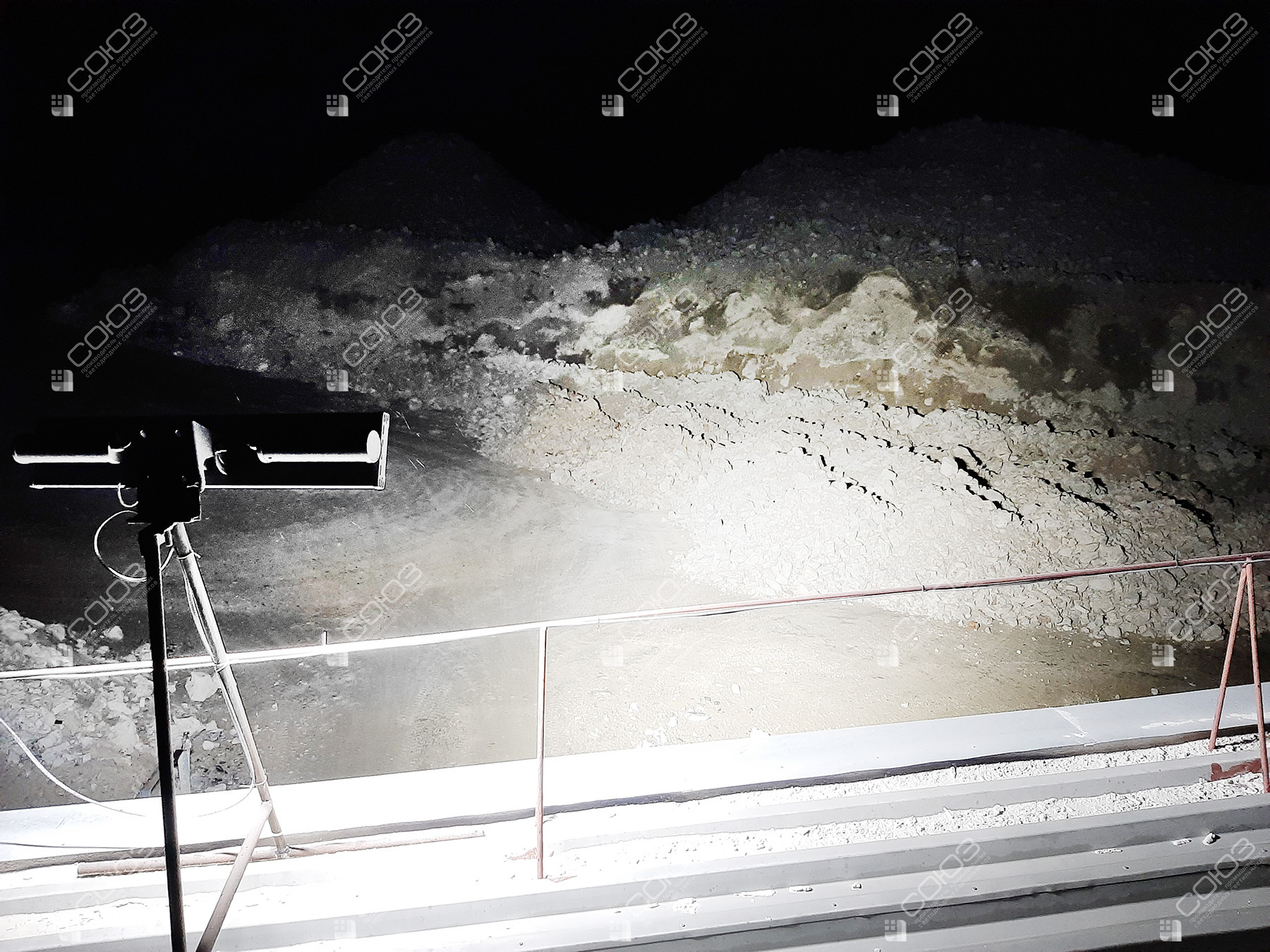

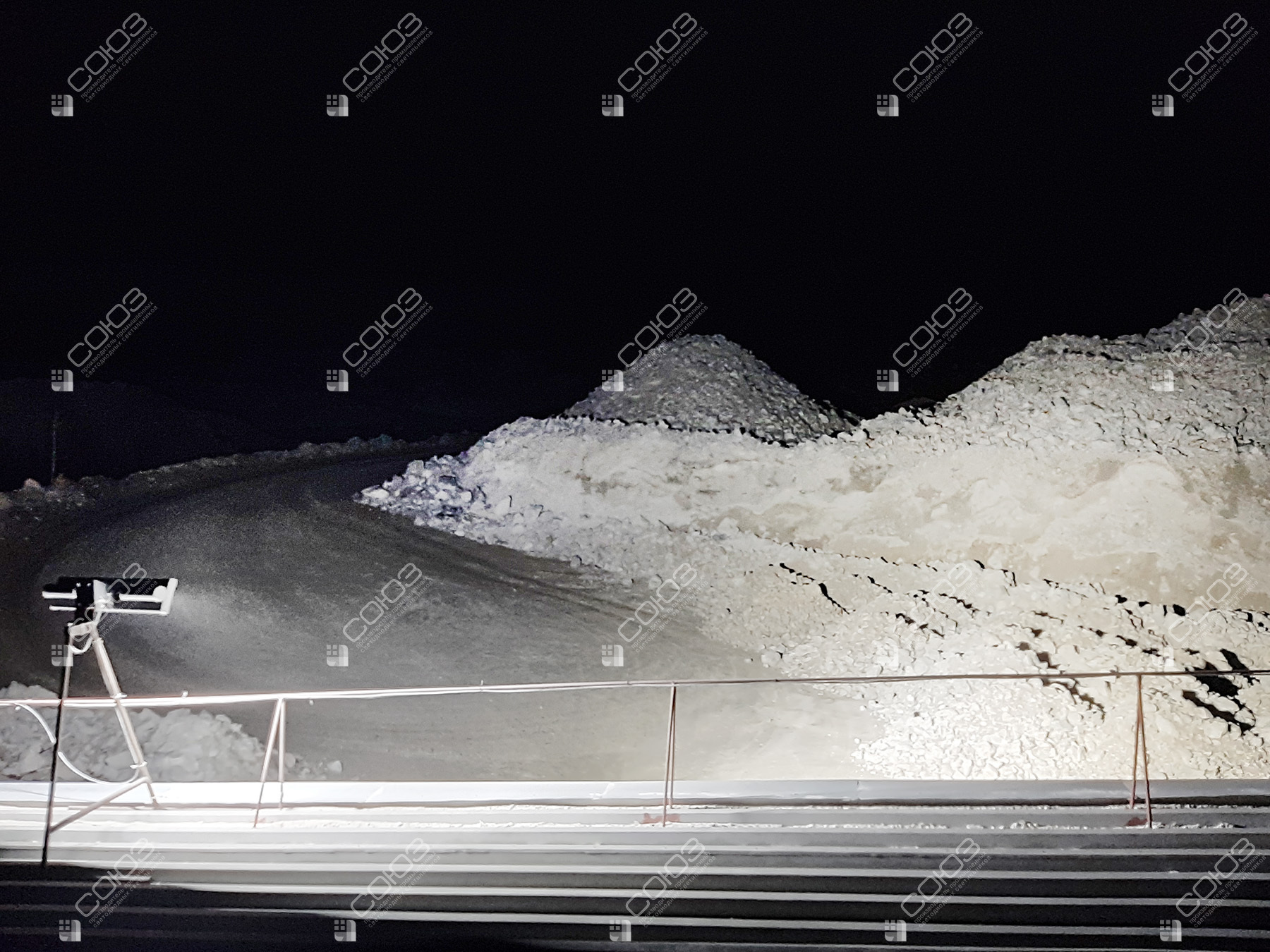

В проекте применён промышленный прожектор СОЮЗ 23-210/3-67 со световым потоком 30 262 лм. Семнадцать фотографий заказчика показывают горнодобывающий объект и освещение территории.
Узкая оптика концентрирует поток в заданном направлении. Это помогает работать с удалёнными зонами, однако высоту, наклон и количество прожекторов определяют по расчёту: нужный результат зависит от расстояния и размеров освещаемой поверхности.
Оборудование проекта
СОЮЗ 23-210/3-67
Прожектор со светодиодами CREE, линзами LedLink и двумя встроенными драйверами. Ниже — параметры одного прибора.
Конструкция и размещение

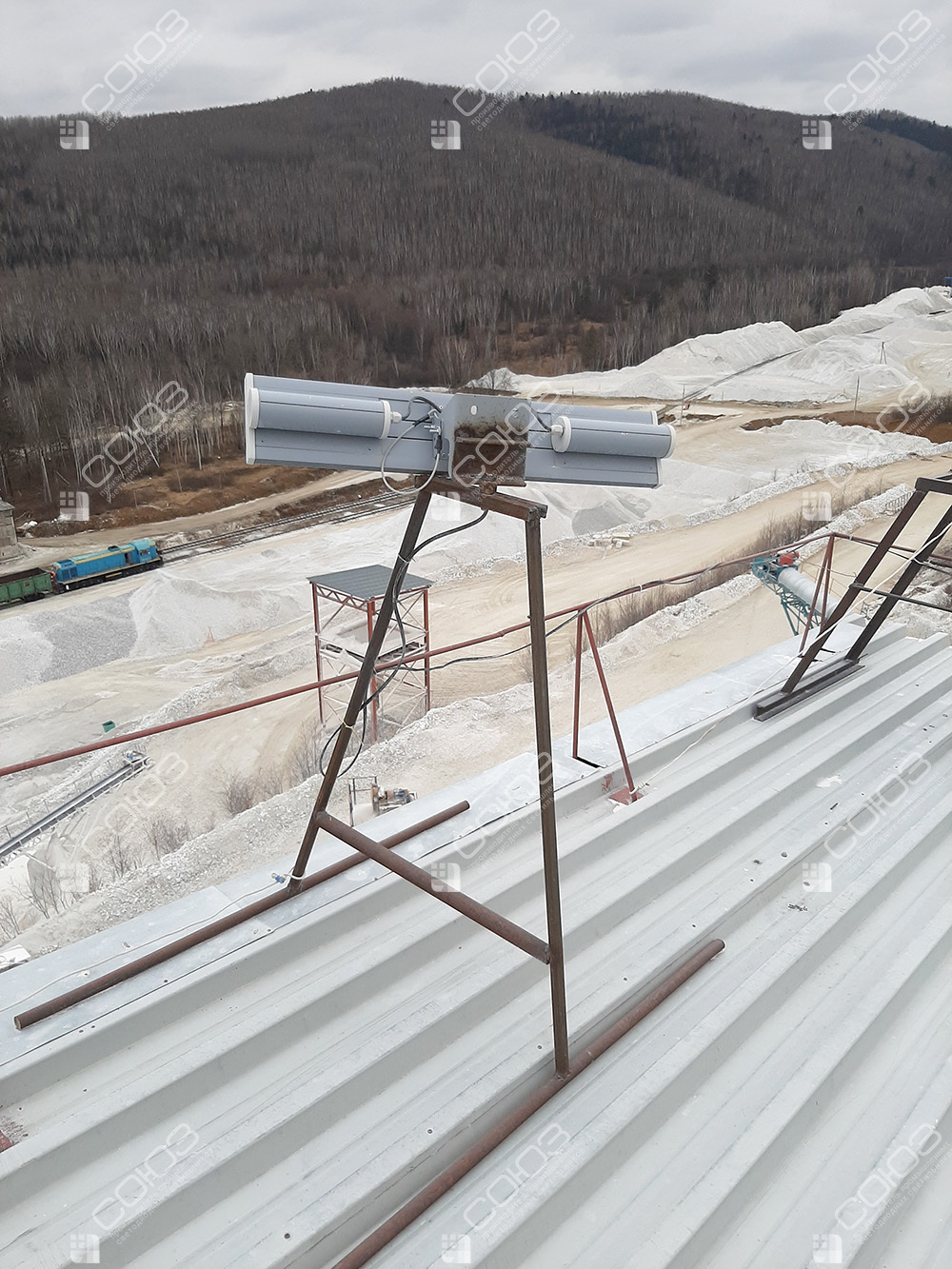

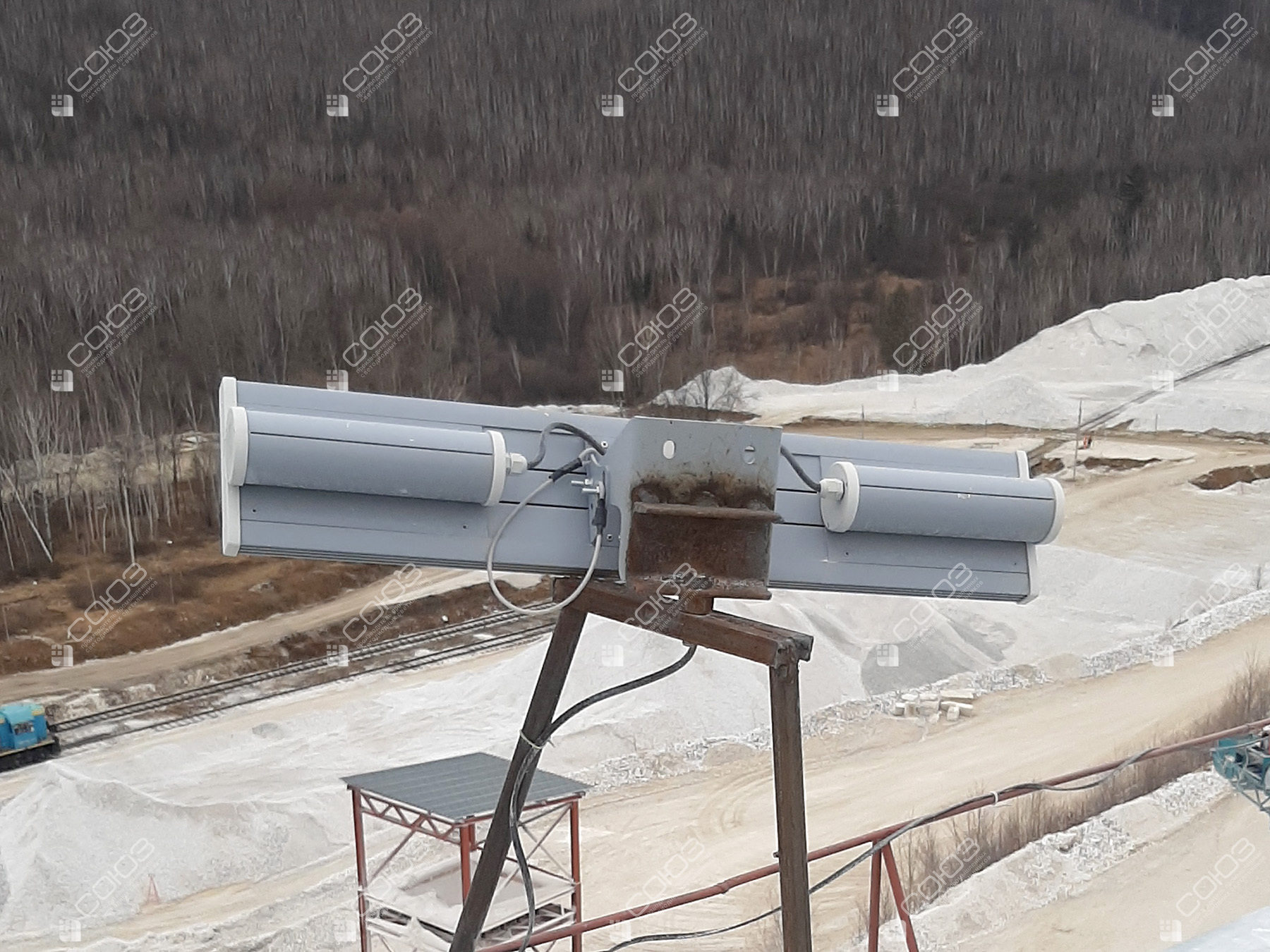

Поворотное крепление

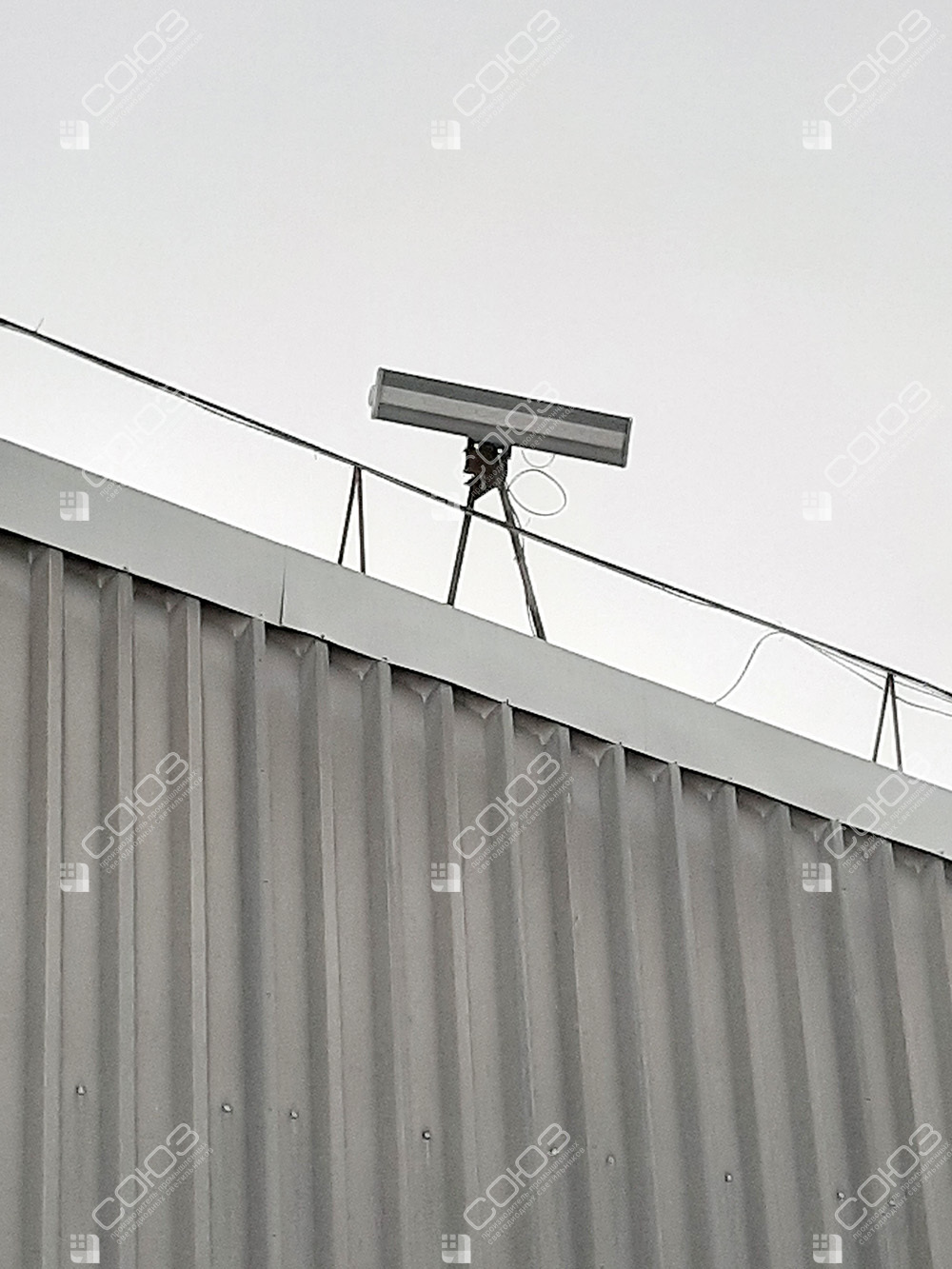

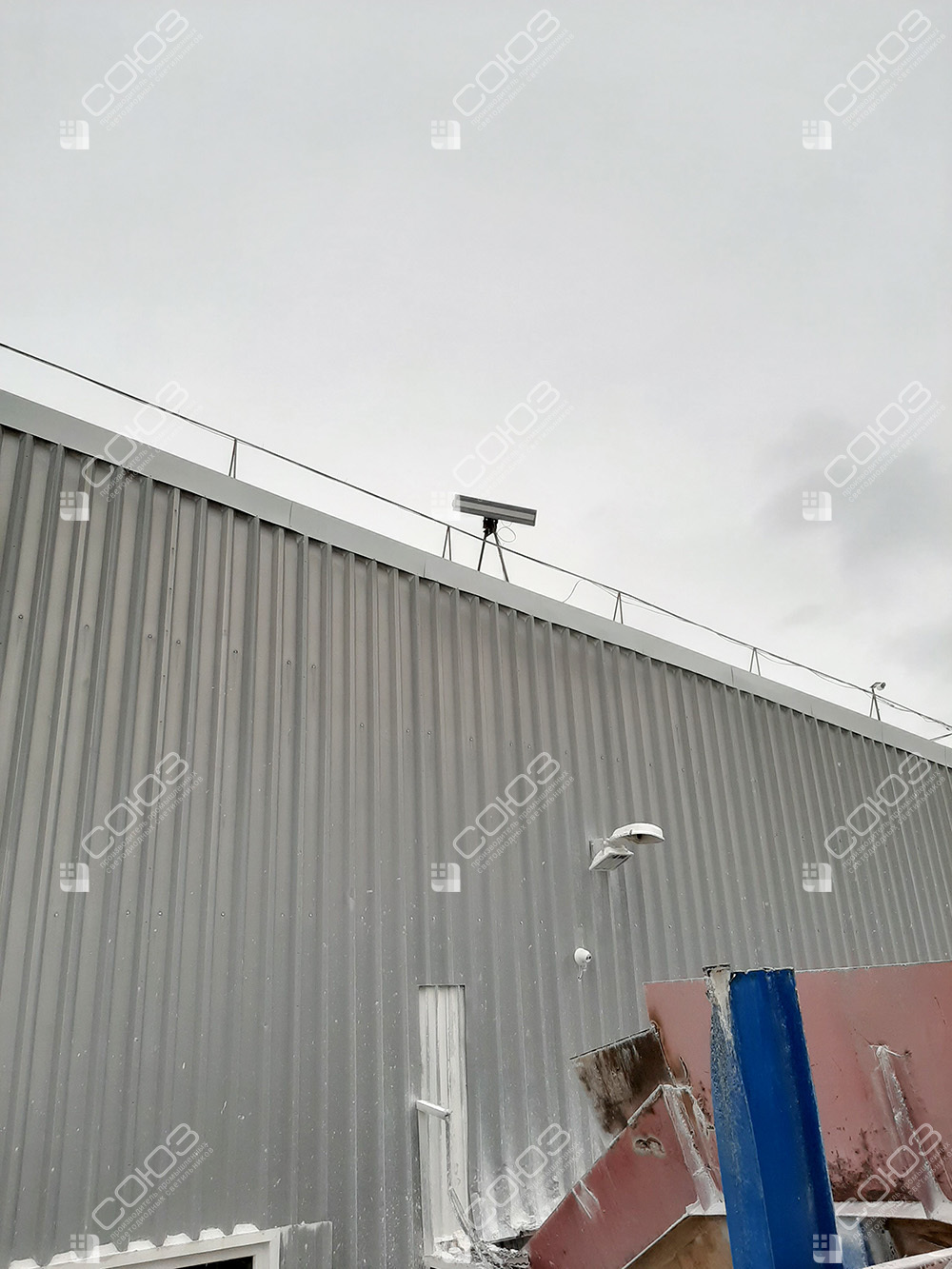

Скоба позволяет настроить направление прожектора. Каждую точку согласуют с планом площадки, положением оборудования и маршрутом техники.
Защита IP67
Герметичный корпус защищает внутренние компоненты от пыли и влаги. При размещении предусматривают обслуживание и очистку наружного экрана.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Как спроектировать свет для рудничной территории
На открытой площадке важно учесть рельеф, перепады высот и габариты техники. В расчёт передают не только границы территории, но и проезды, места погрузки, рабочие площадки и участки обслуживания оборудования. Светильник, правильно выбранный по мощности, может дать неудовлетворительный результат при неудачном наклоне или затенении крупной конструкцией.
По нормам освещённости и требованиям проекта согласуют показатели для каждой зоны. Направление прожекторов проверяют относительно водителей и персонала; освещение дальних участков рассматривают вместе с ближней зоной у опоры. Пыль на экране учитывают при выборе коэффициента эксплуатации и периодичности очистки.
Другие варианты представлены в разделах карьерных светильников и мачтовых прожекторов. Для сравнения широкого и узкого света можно посмотреть проект освещения территории базы с оптикой 120°.
Полезные материалы для вашего проекта
КСС и дальность
На странице кривых силы света объясняется, как оптика распределяет поток. Угол подбирают вместе с высотой и направлением установки.
Данные для расчёта
IES-файлы позволяют моделировать конкретную модель. Для территории дополнительно нужны высотные отметки и расположение препятствий.
Документы на оборудование
Изучите паспорт светильника и сертификаты и декларации. Данные исполнения сверяют с условиями объекта до заказа.
Рассчитаем освещение рудника
Пришлите план территории, высоты опор, фотографии и требования к рабочим зонам. Подберём прожекторы, оптику и направления установки.
