Освещение козлового крана в Первоуральске
Открытый склад в Первоуральске. СОЮЗ 24-210/1-67, 210 Вт закреплены на козловом кране и освещают погрузочную площадку, штабели металла и проходы под конструкцией.
Проект реализован на светильниках:
Решение на объекте
Свет перемещается вместе с краном

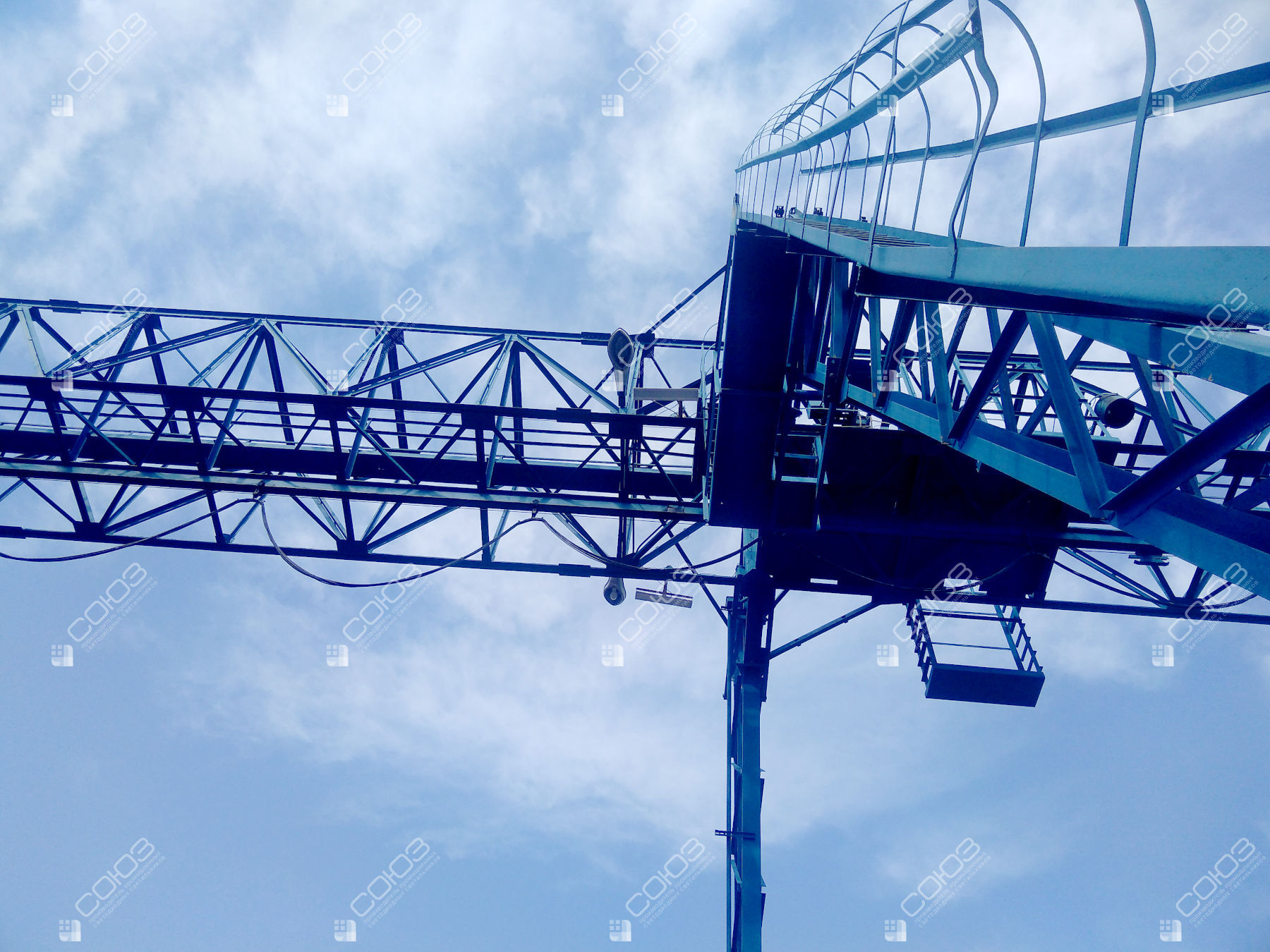

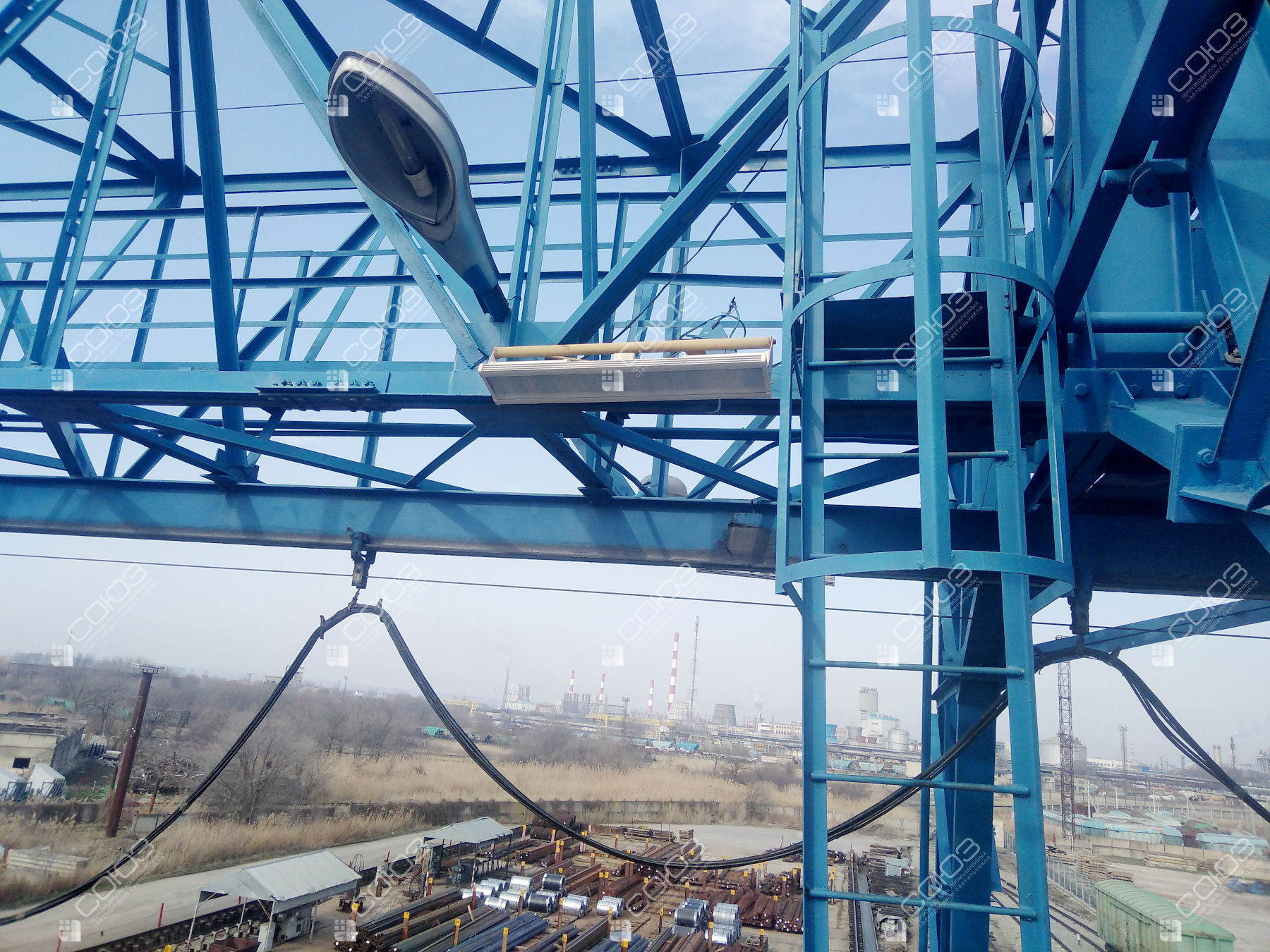

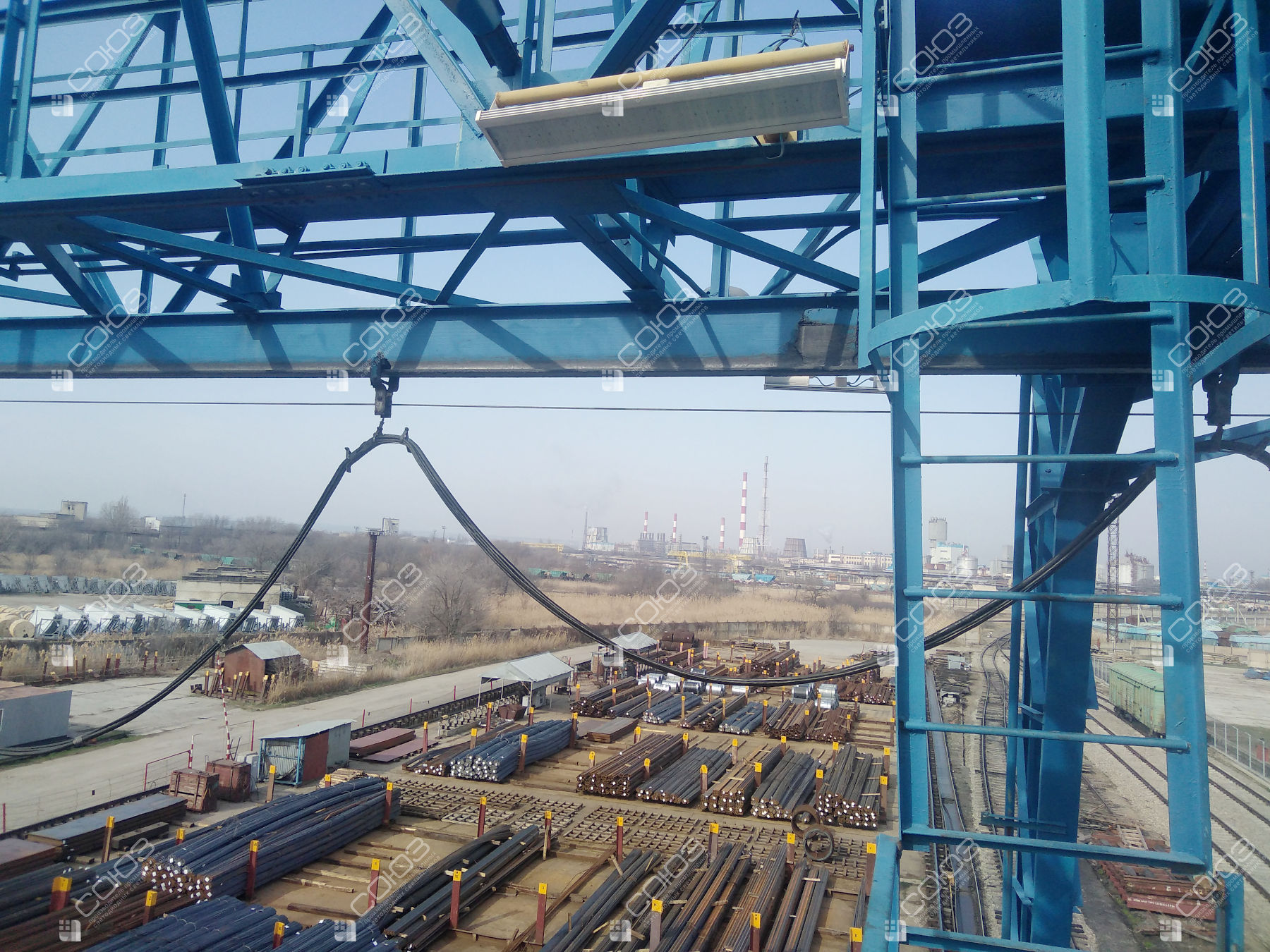

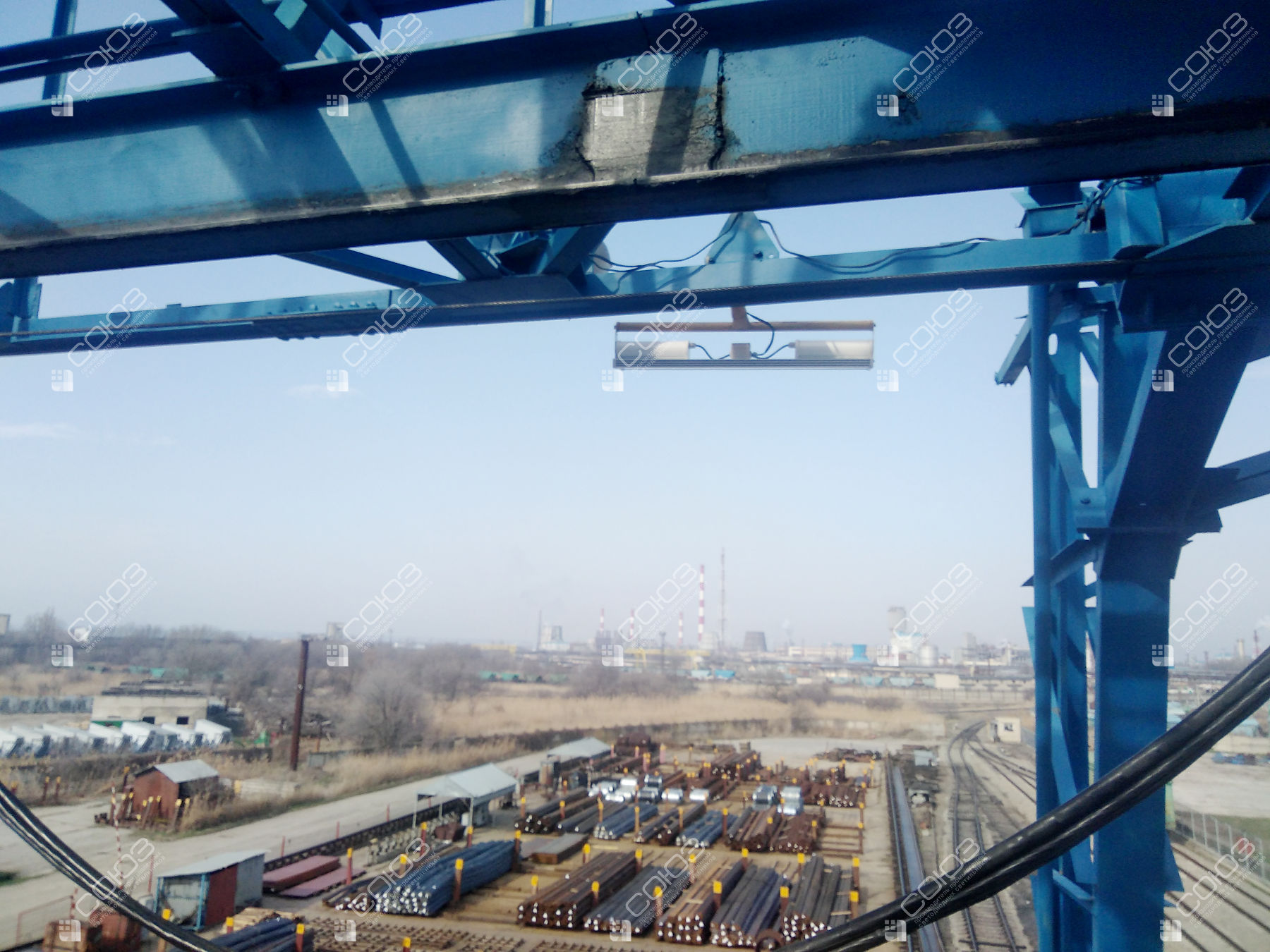

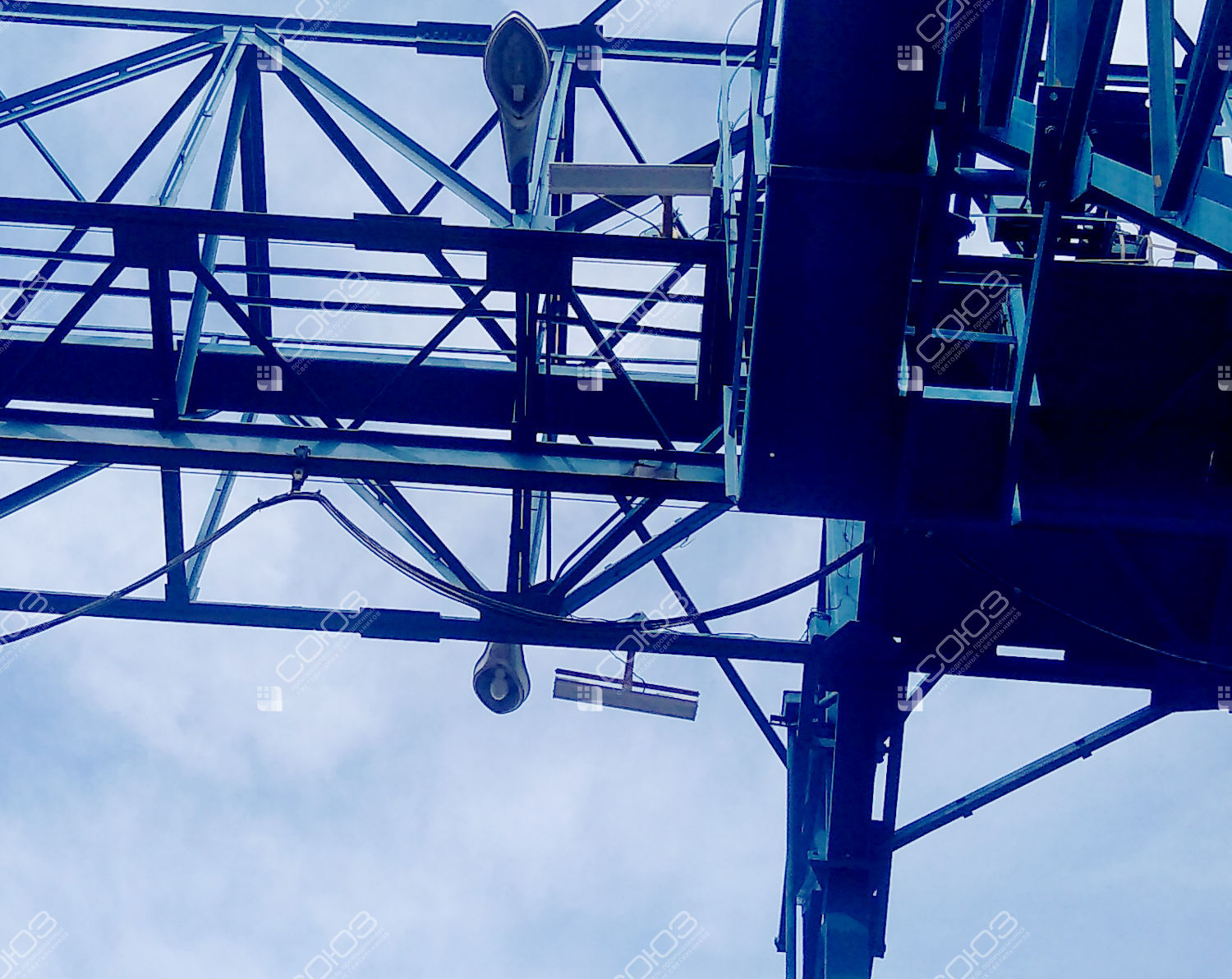

На этом объекте источники света установлены непосредственно на металлической конструкции козлового крана. При перемещении крана световая зона следует за ним. Это позволяет связать освещение с местом выполнения погрузочных работ на открытом складе.

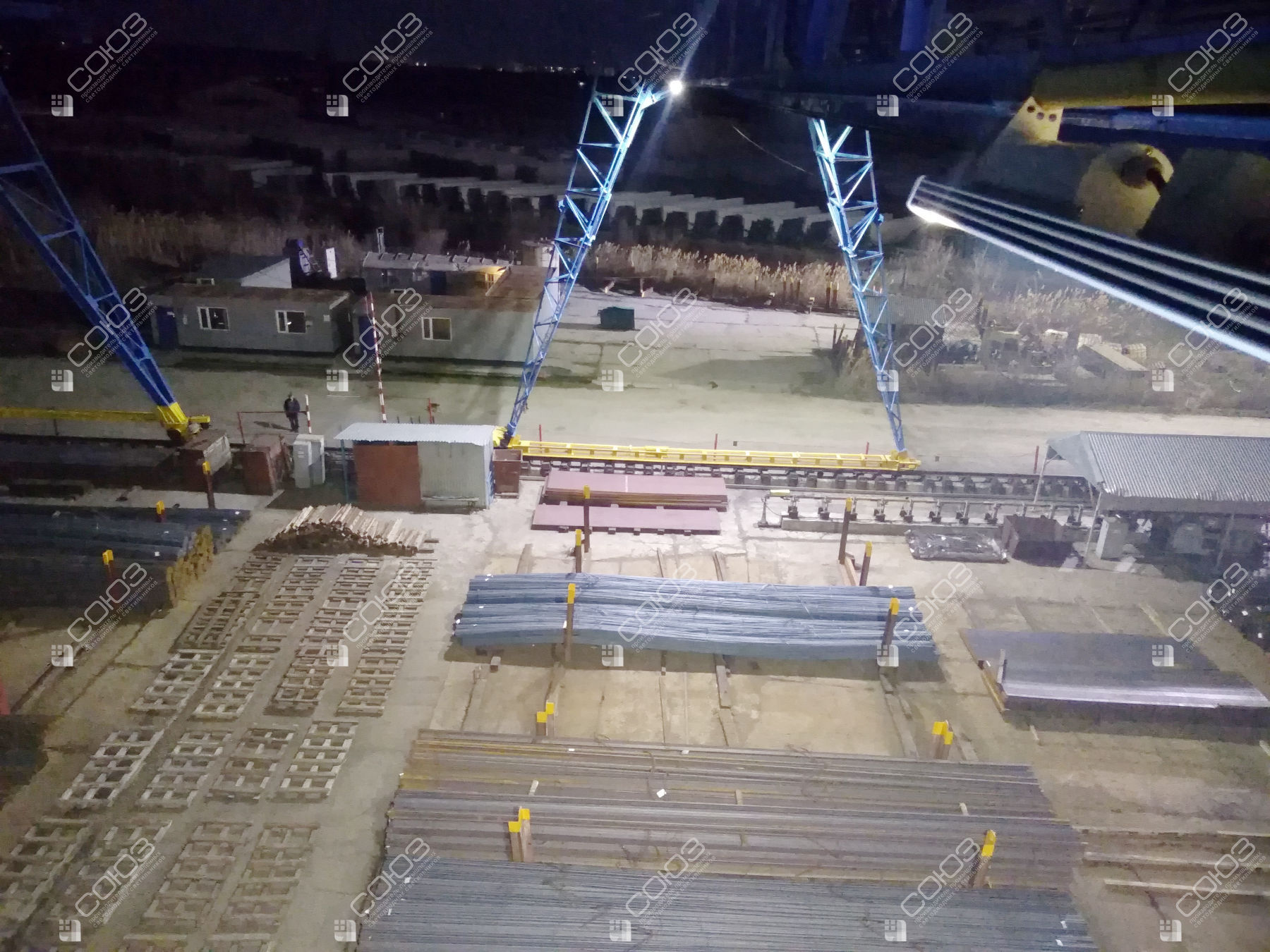

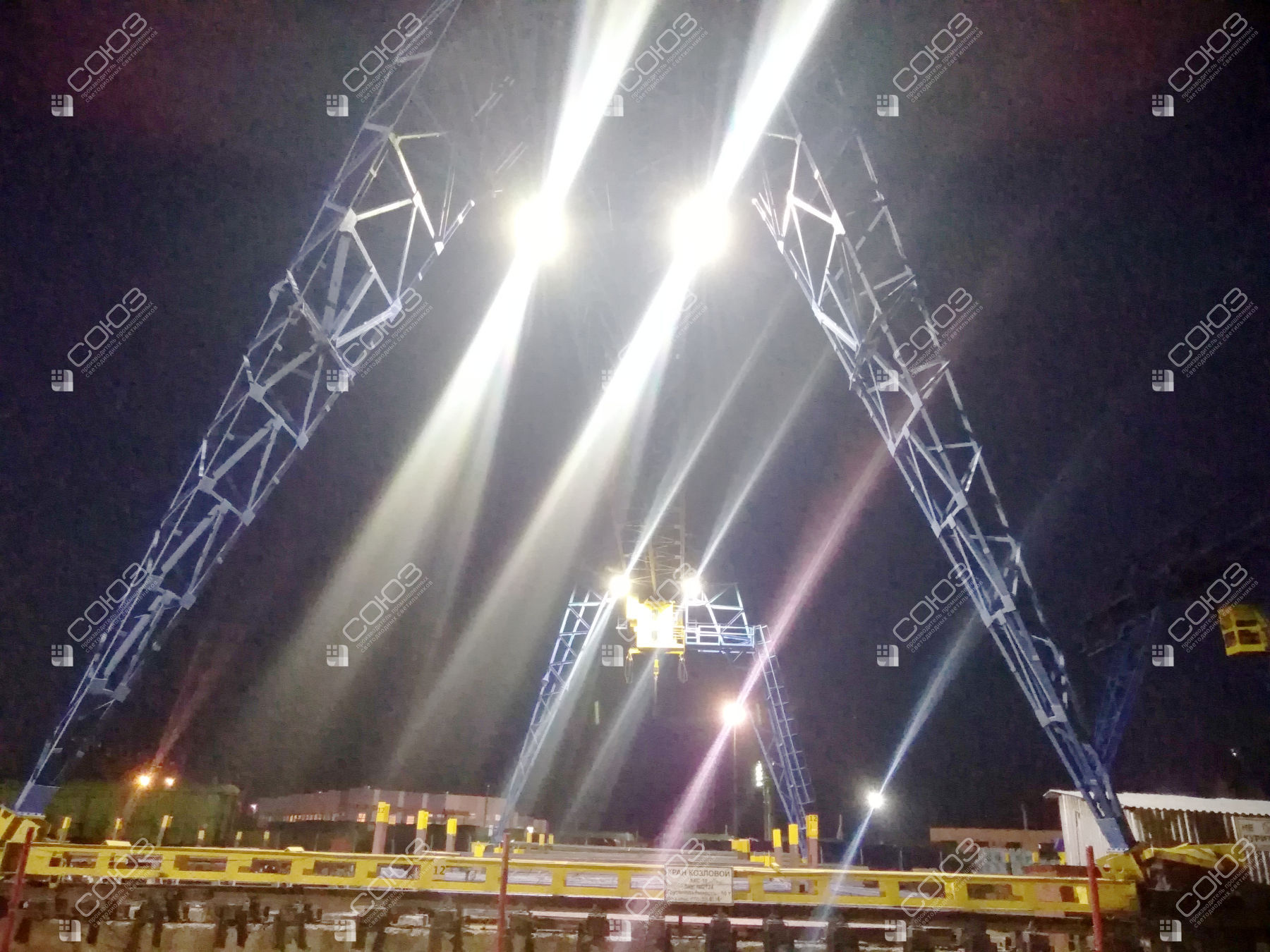

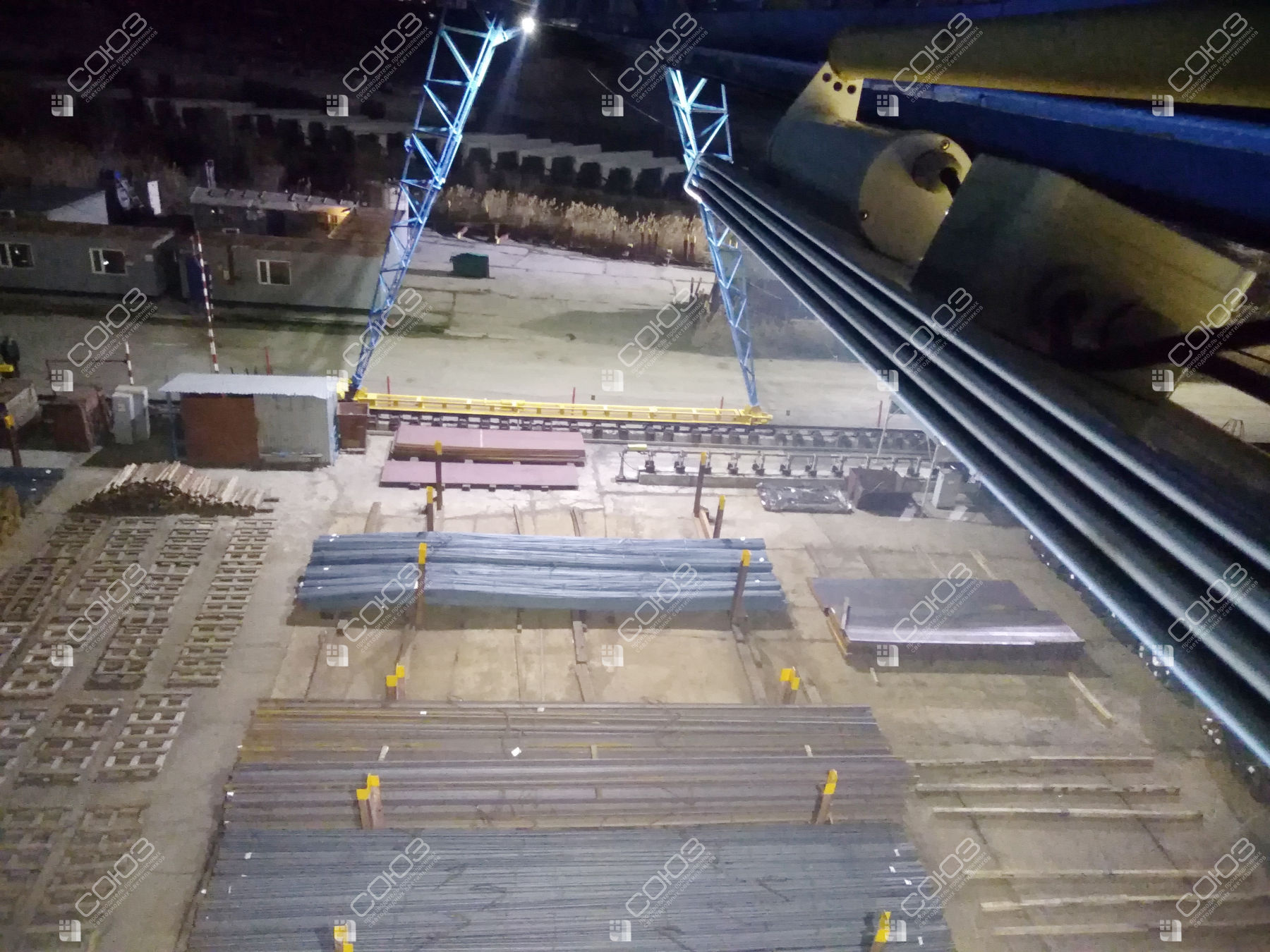

На ночных фотографиях видны штабели металла, проходы и площадка с высоты крана. Угол 120° формирует широкое распределение света под конструкцией. При повторении решения учитывают высоту монтажа, ширину пролёта и затенение от груза и элементов фермы.
Оборудование проекта
СОЮЗ 24-210/1-67
Промышленный светильник с прозрачным экраном, светодиодами CREE и двумя встроенными двухкаскадными драйверами. Параметры указаны для одного прибора.
Особенности размещения на конструкции
Крепление и поворот
Г-образные скобы предназначены для потолка или другой горизонтальной поверхности. Корпус поворачивается относительно скоб на 30° влево или вправо. Узел установки выбирают по конструкции крана.
Корпус для открытой площадки
Алюминий АД31 с полимерным покрытием отводит тепло и защищён от коррозии. Оптический поликарбонат закрывает светодиодный модуль. Степень защиты — IP67.
Свет для рабочей зоны
5000 К, Ra > 80, коэффициент пульсаций менее 1%. Гарантия на модель — 5 лет; условия подключения приведены в паспорте.
Как подобрать подкрановое освещение
Для расчёта нужны высота фермы, ширина пролёта, доступные точки крепления и размеры погрузочной зоны. Отметьте штабели, транспортные маршруты и места работы персонала. Проверка нескольких положений крана помогает оценить распределение света при движении.
Количество приборов и их положение выбирают по требуемой освещённости и равномерности. Сравните другие мощности в разделе «Накладные светильники СОЮЗ 24».
