Поворот крайнего ряда светильников на 30°

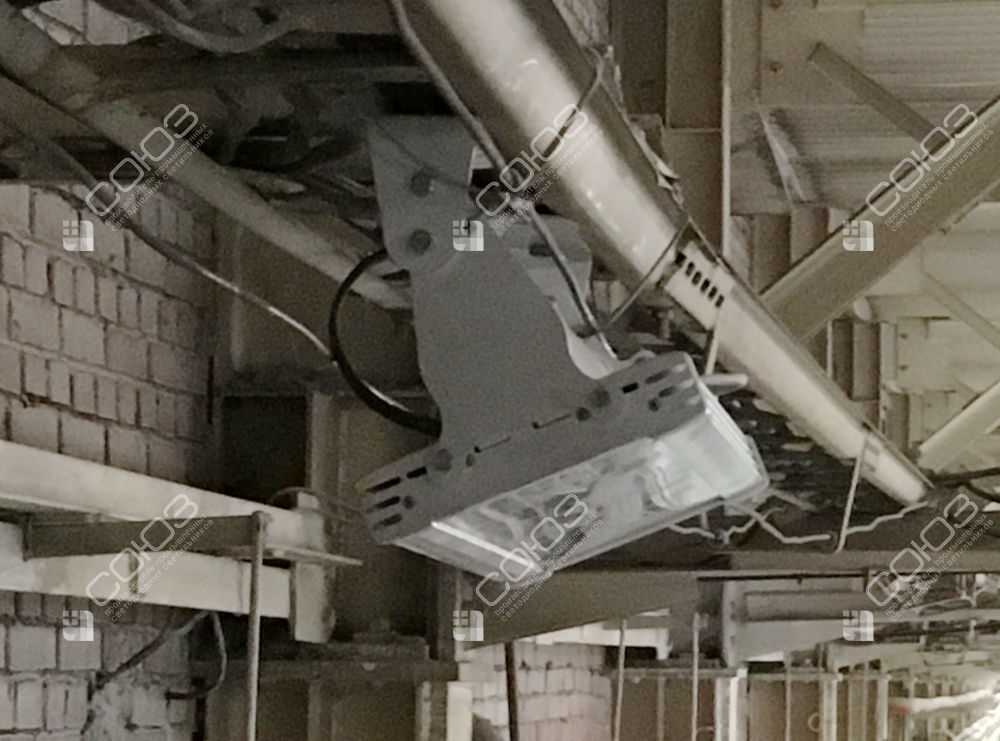

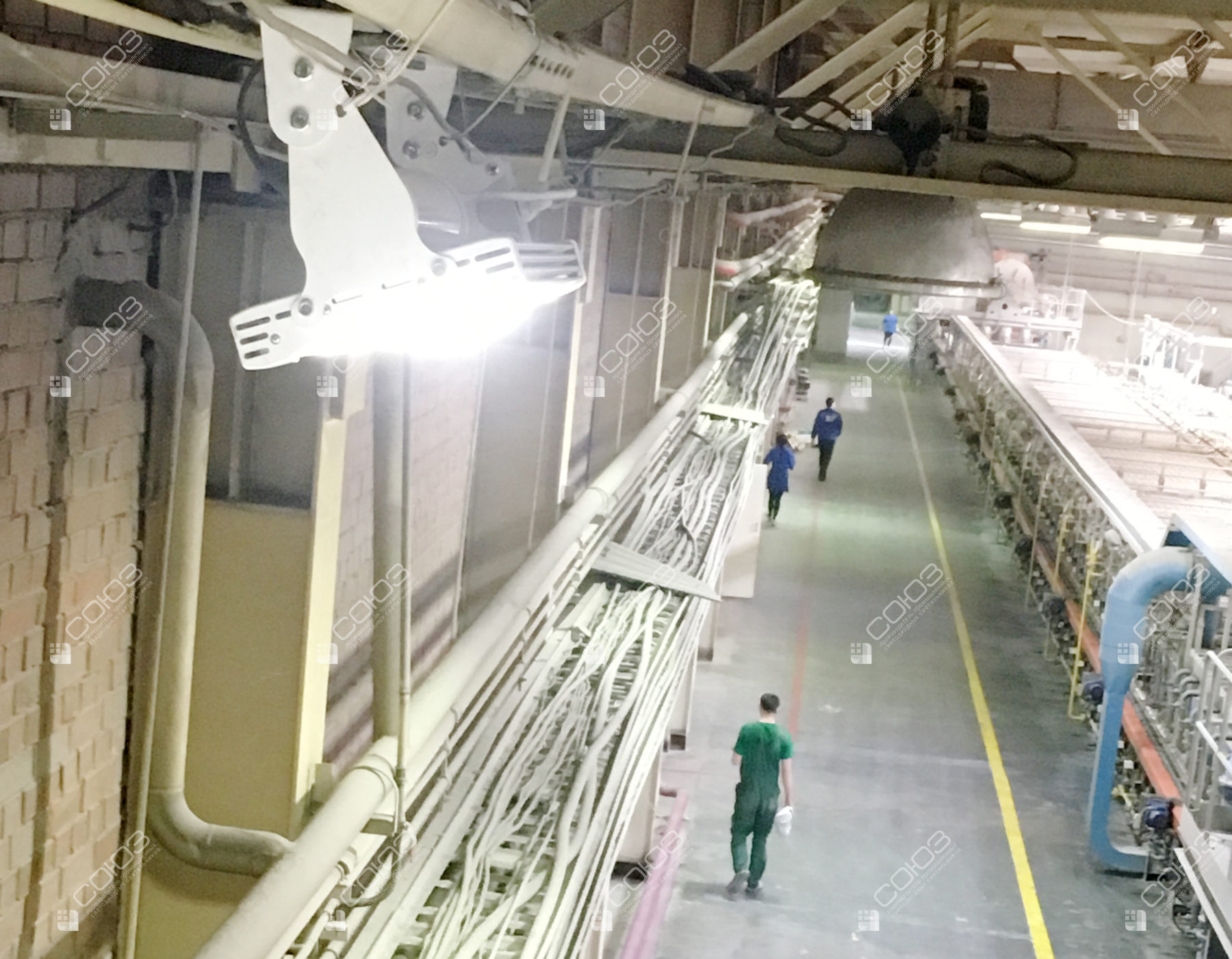

В производственном цехе крайний ряд СОЮЗ 24-100/1-67 повёрнут от стены на 30°. Крепление позволяет направить свет в сторону рабочей зоны.
Проект реализован на светильниках:
Решение на объекте
Поворот светильника вместо изменения точки монтажа

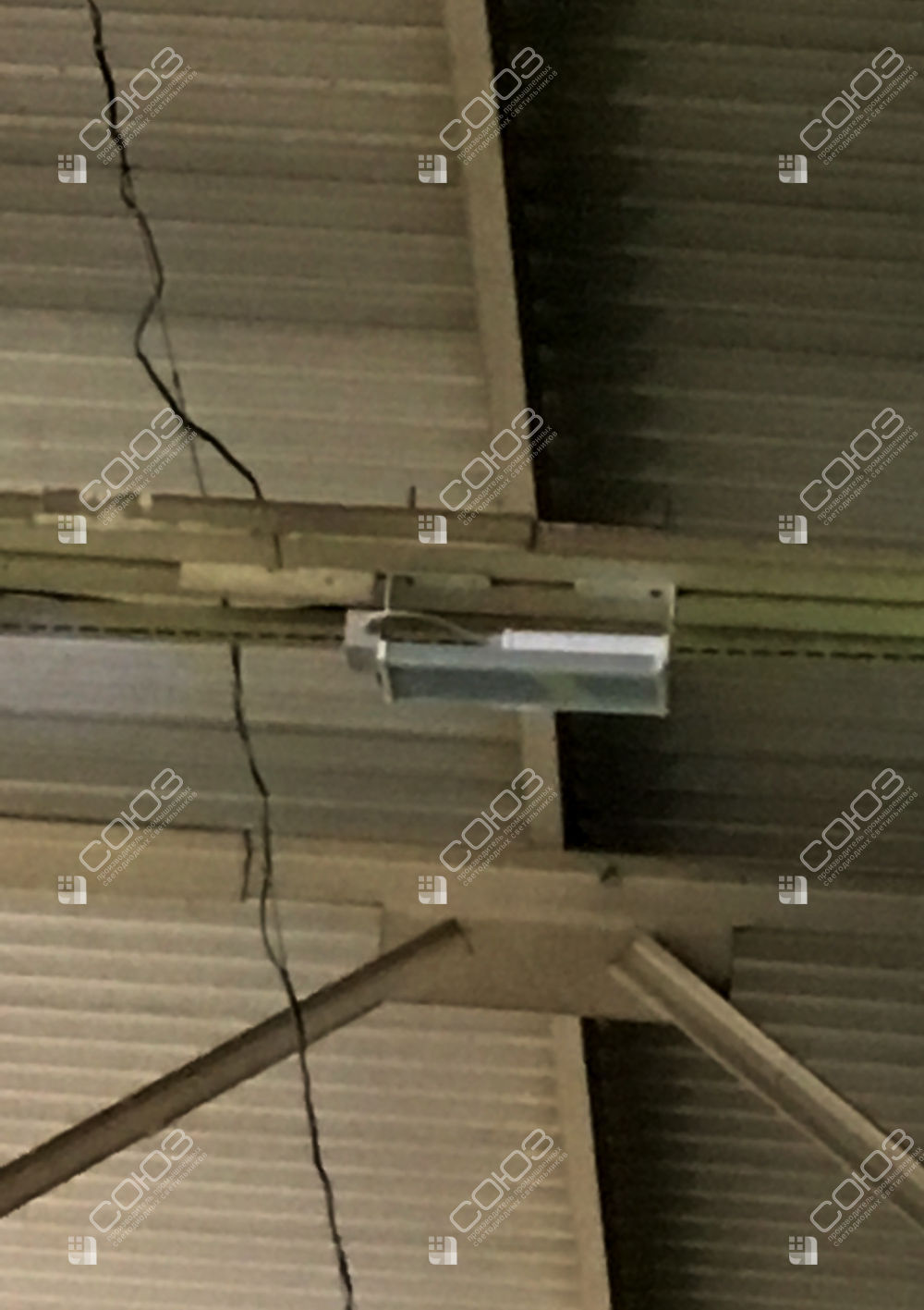

В этом проекте показана настройка крайнего ряда накладных светильников СОЮЗ 24. Корпуса повёрнуты от стены к рабочей части помещения на 30°. Три фотографии заказчика позволяют рассмотреть положение светильников и схему установки.
Прибор у стены распределяет свет иначе, чем прибор в середине ряда: часть потока попадает на вертикальную поверхность. Наклон корпуса смещает световое пятно. Такой приём помогает согласовать освещение крайнего участка с соседними рядами, когда точки крепления уже определены.
Оборудование проекта
Накладной СОЮЗ 24-100/1-67
Промышленная модель со светодиодами CREE и широким распределением света типа Д. Параметры одного светильника:
Как работает регулировка
Г-образные скобы
При креплении к горизонтальному основанию корпус можно повернуть до 30° влево или вправо. После настройки положение фиксируют крепежом.
Поворот и угол света
30° — наклон корпуса, а 120° — угол излучения модели. Это разные параметры: первый задаёт направление, второй описывает ширину распределения.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Когда наклон помогает
Результат зависит от расстояния до стены, высоты монтажа, отражения поверхностей и ширины рабочей зоны. Необходимый угол выбирают расчётом: проверяют освещённость, равномерность и слепящее действие. Наклон может улучшить использование имеющегося потока, но его эффект нужно оценивать для конкретной геометрии.
Параметры света модели: 5000 К, Ra > 80, пульсации менее 1%. Чертежи и исполнения доступны в каталоге накладной серии СОЮЗ 24. Общий подбор — на странице освещения цехов.
