Освещение сборочного цеха в Санкт-Петербурге
Сборочный цех в Санкт-Петербурге, 44 × 28 м. Установлен 21 светильник СОЮЗ 24-210/1-67 на высоте 8 м; по данным проекта — 300 лк.
Проект реализован на светильниках:
Решение на объекте
Свет для сборочного цеха площадью 1232 м²

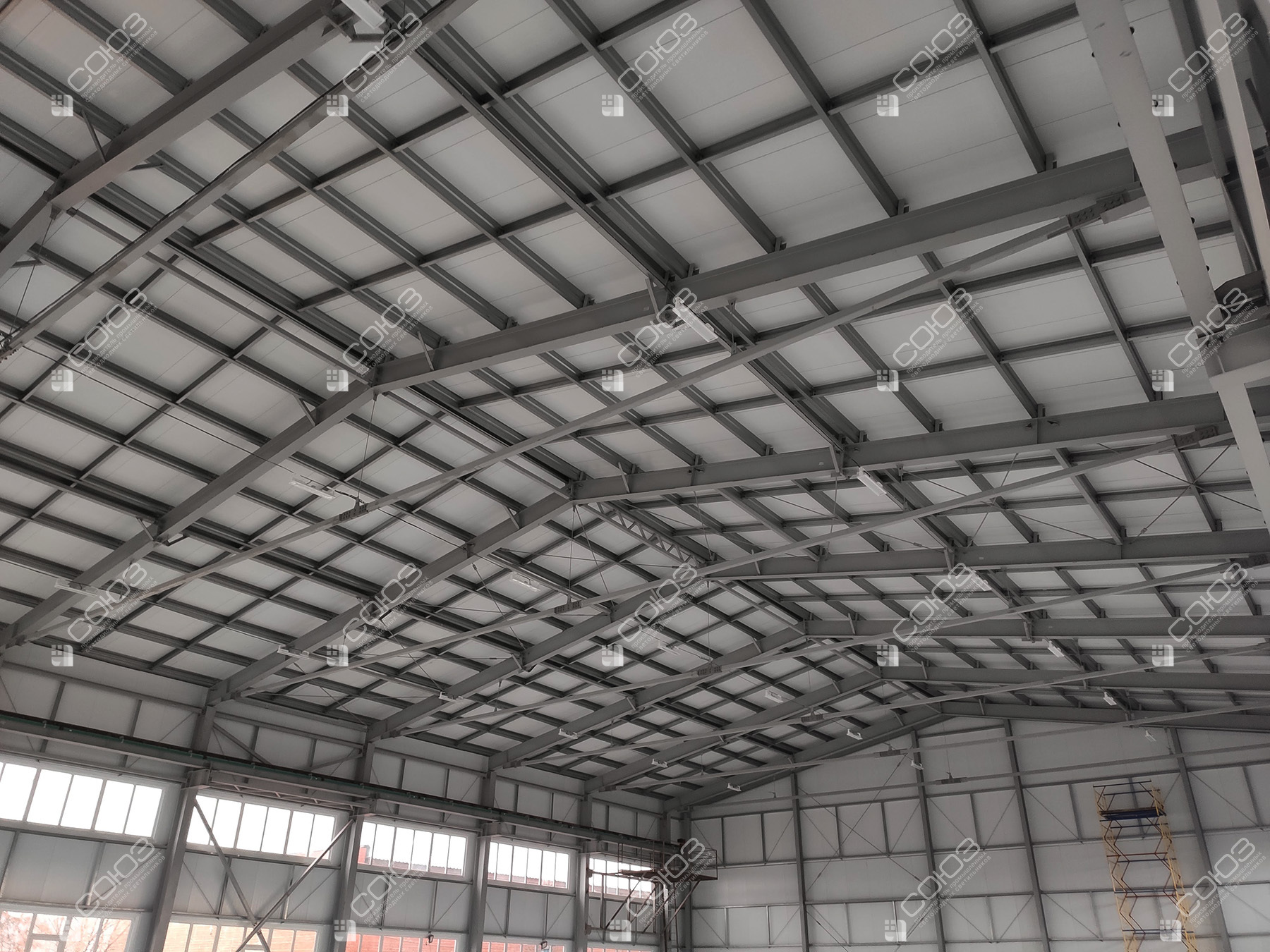

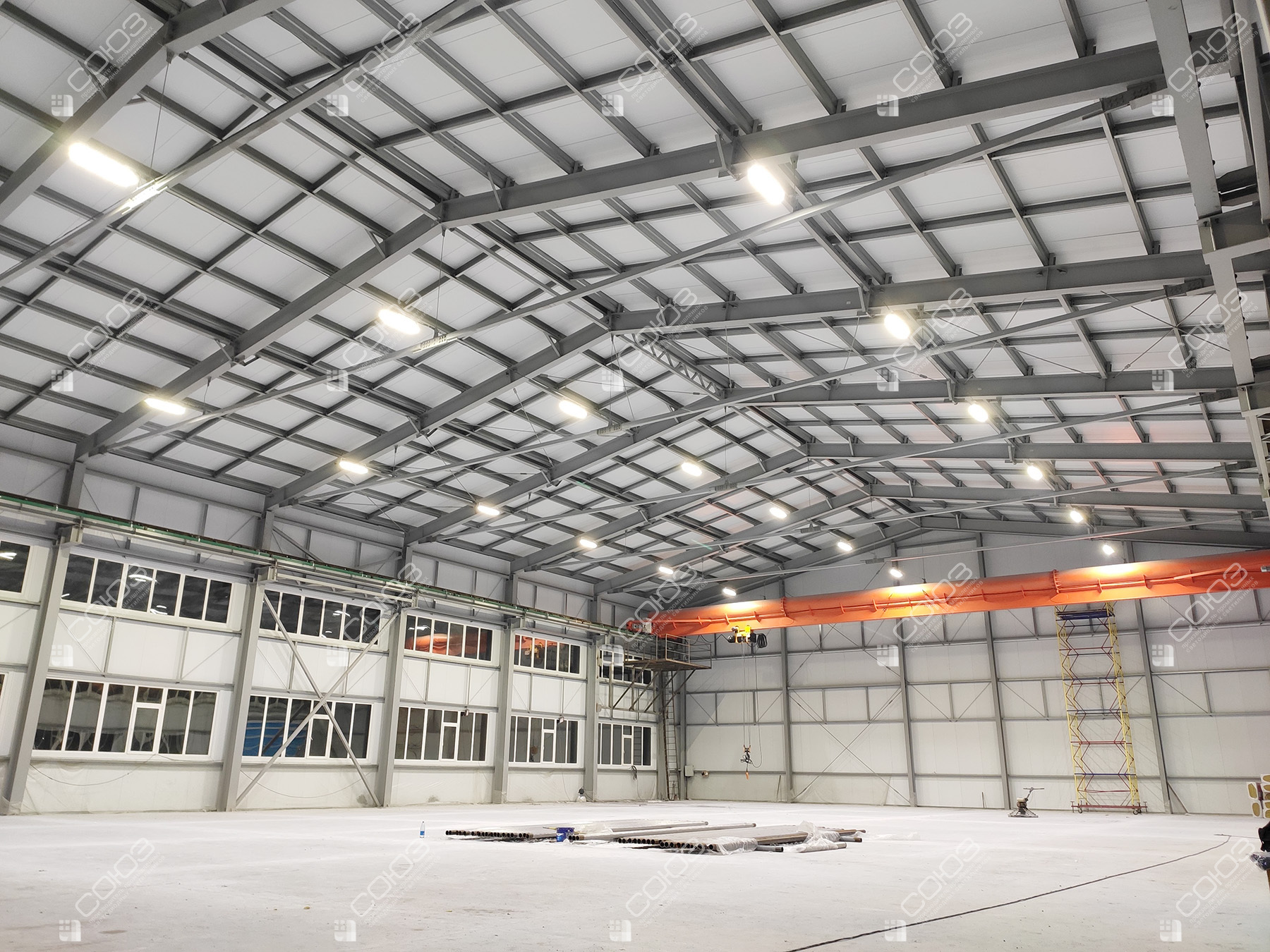

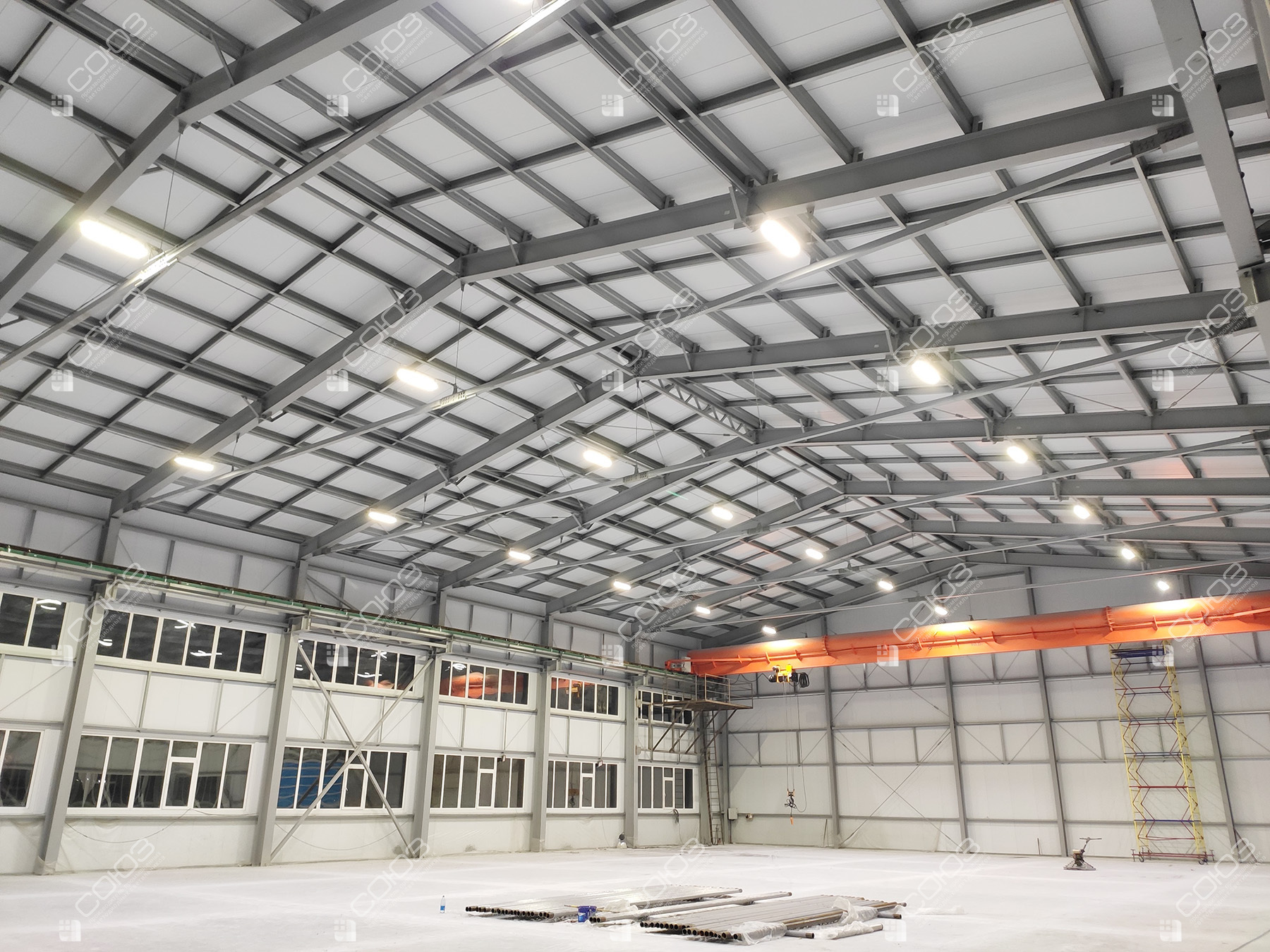

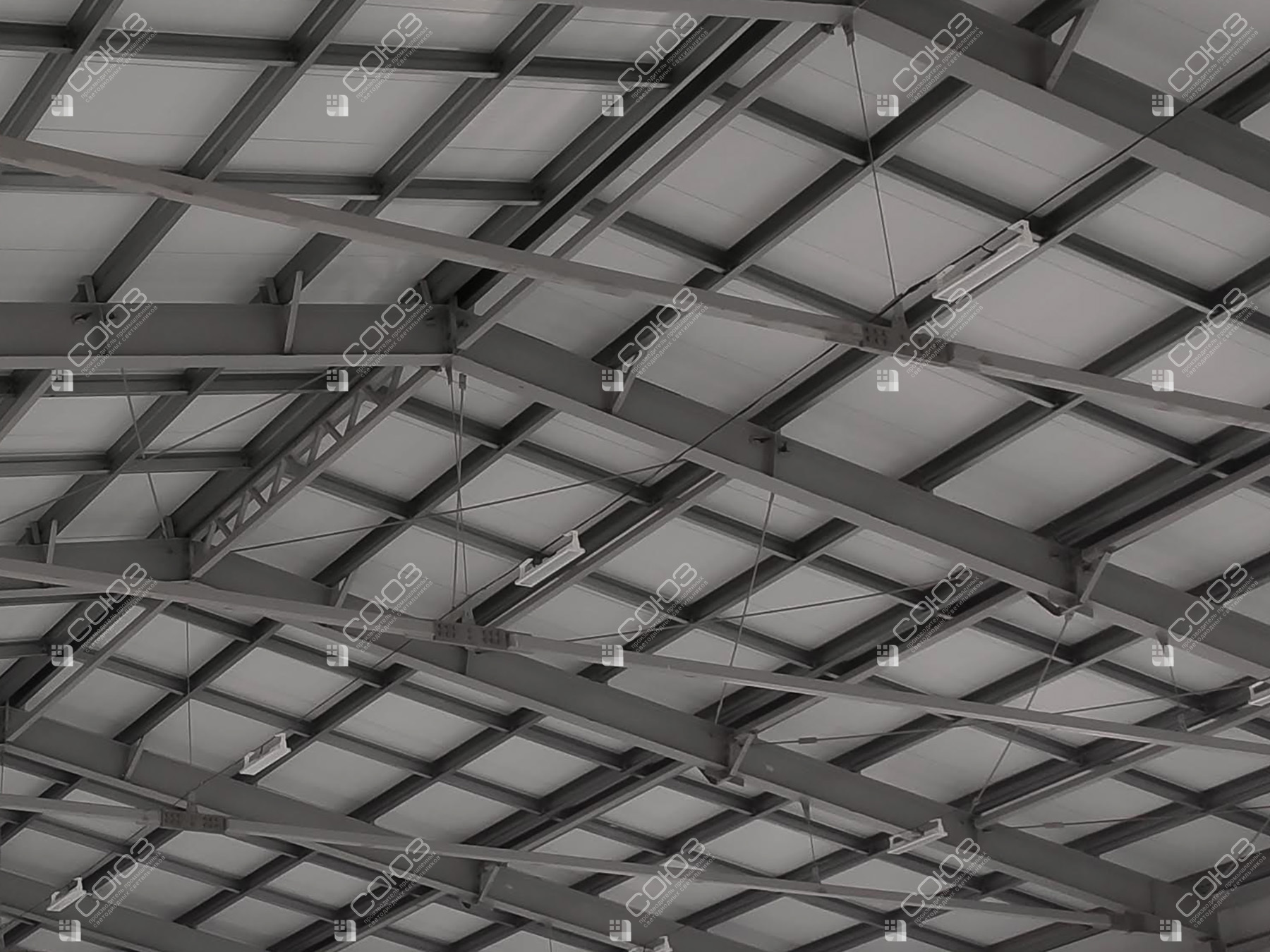

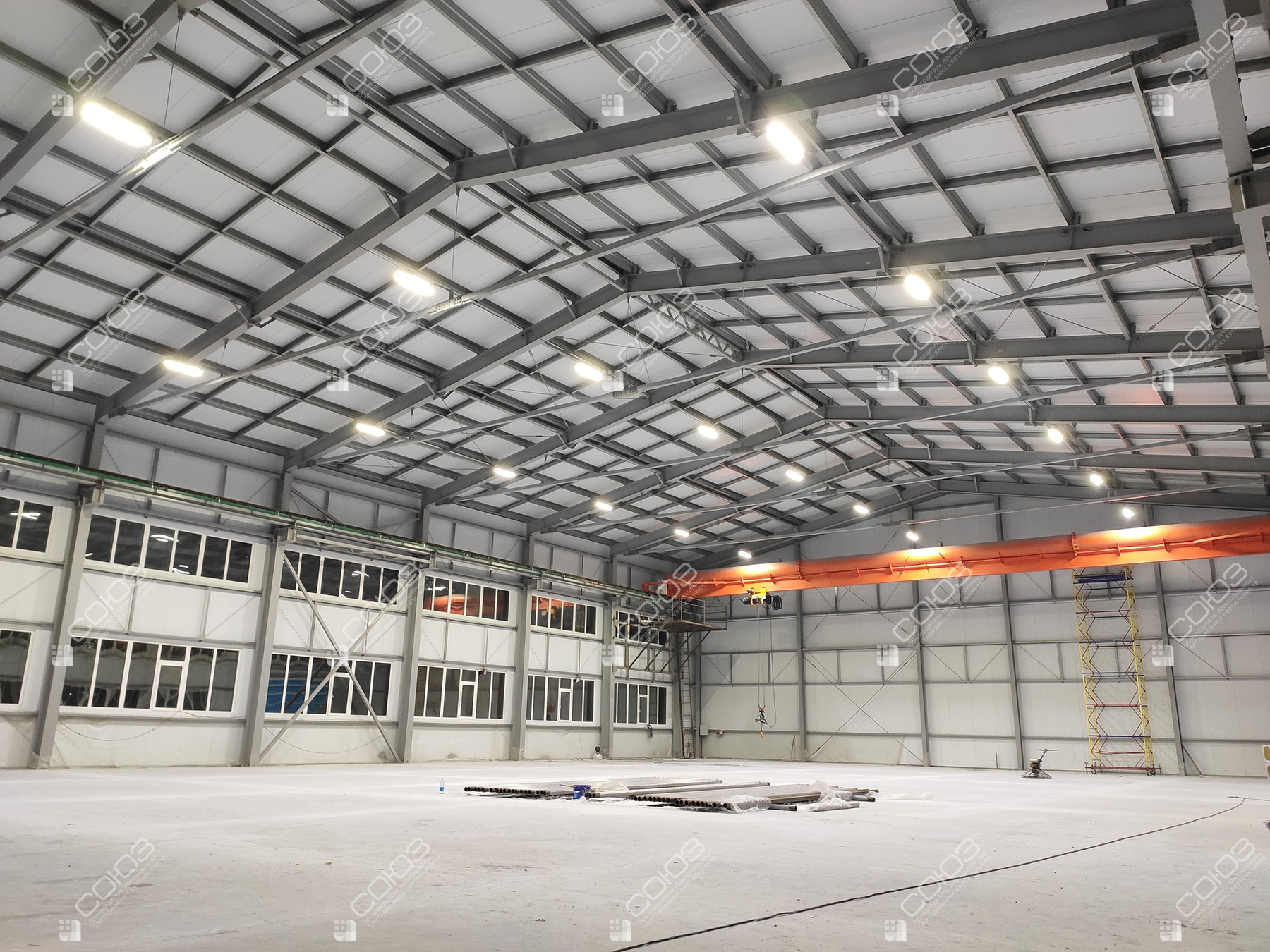

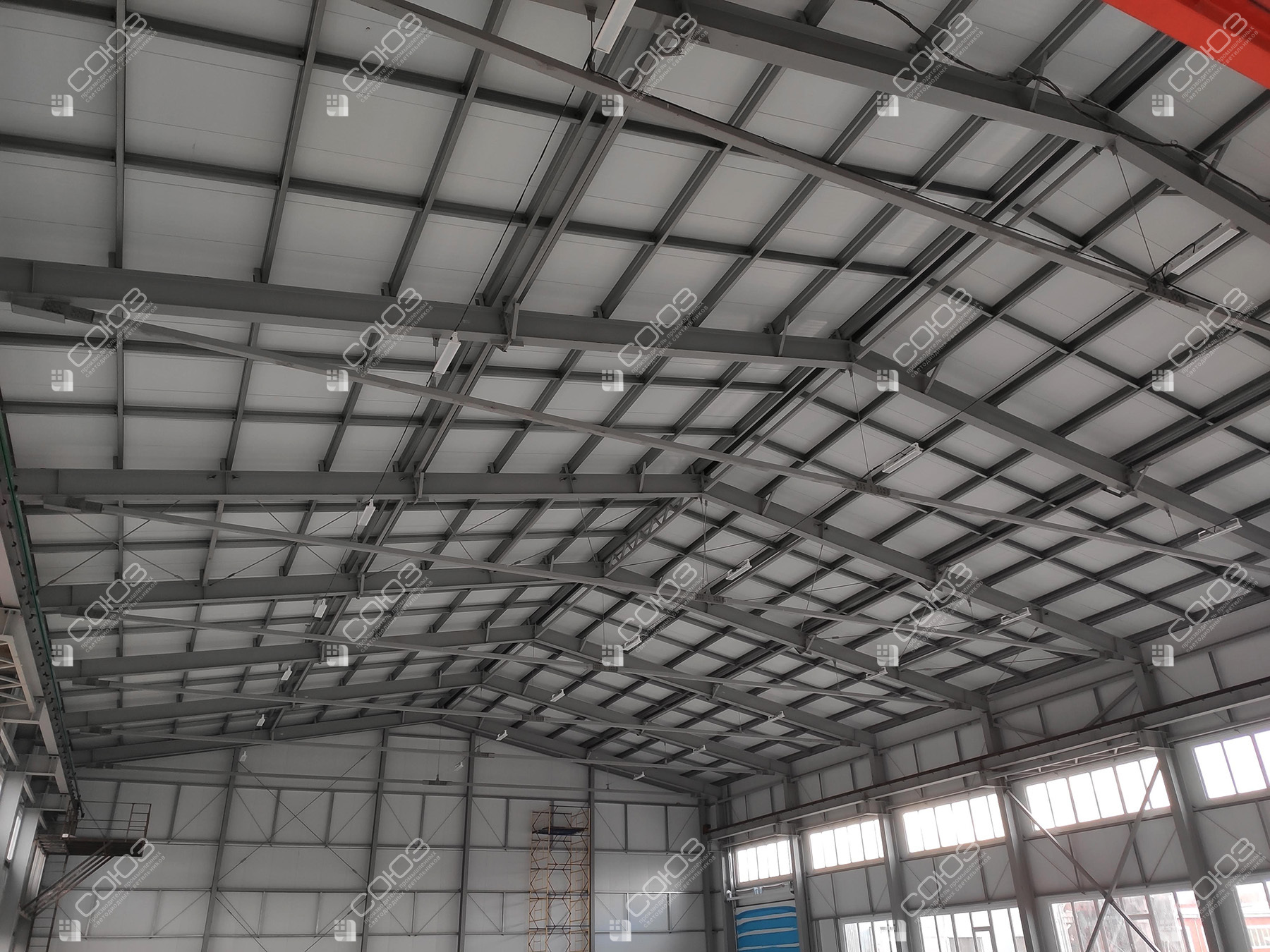

Для сборочного цеха в Санкт-Петербурге выполнен подбор промышленных светильников СОЮЗ 24. В помещении размером 44 × 28 м установлен 21 прибор по 210 Вт на высоте 8 м. Галерея из девяти фотографий показывает размещение оборудования и освещение производственного пространства.
По данным проекта, после монтажа получено 300 лк, что соответствует предварительному расчёту. Это результат данного объекта. Требования к другому сборочному участку зависят от точности операций, размеров деталей и рабочей поверхности.
Оборудование проекта
СОЮЗ 24-210/1-67
Накладной промышленный светильник с двумя встроенными драйверами и прозрачным экраном. Ниже приведены характеристики одного прибора.
Конструкция промышленного светильника
Монтаж под кровлей

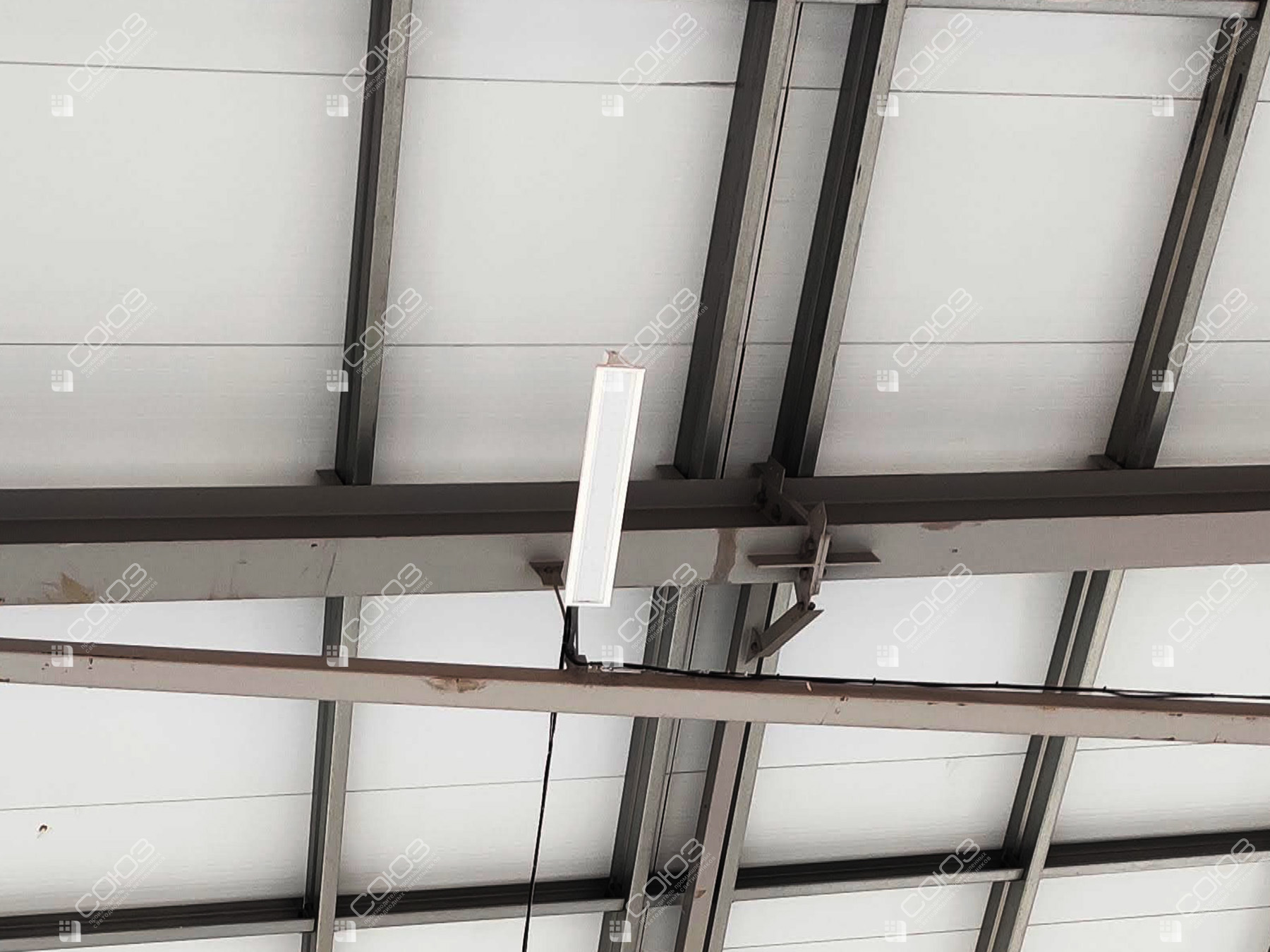

Г-образные скобы крепятся к горизонтальному основанию. Корпус можно повернуть на 30° влево или вправо; предусмотрен также подвес на тросах.
Широкое распределение
Угол 120° учитывают вместе с высотой и шагом установки. Белый свет 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
От планировки цеха к схеме освещения
Светильники общего освещения подбирают вместе со схемой рабочих мест и проходов. Крупные изделия, оборудование и подъёмные механизмы могут создавать тени. Для точных операций отдельно оценивают необходимость местного света.
План и разрез помещения позволяют определить мощность, число приборов и расстояния между ними. Сравните накладные светильники СОЮЗ 24 и варианты освещения цехов. Показатели этого проекта помогают оценить реализованное решение, но не заменяют расчёт для нового помещения.
