Освещение склада 76×12 м при высоте 8 м
Склад 76 × 12 м с высотой установки 8 м. По данным проекта, применены 60 прожекторов СОЮЗ 23-40/1-67 по 40 Вт, освещённость — 200 лк.
Проект реализован на светильниках:
Решение на объекте
Распределённое освещение длинного склада

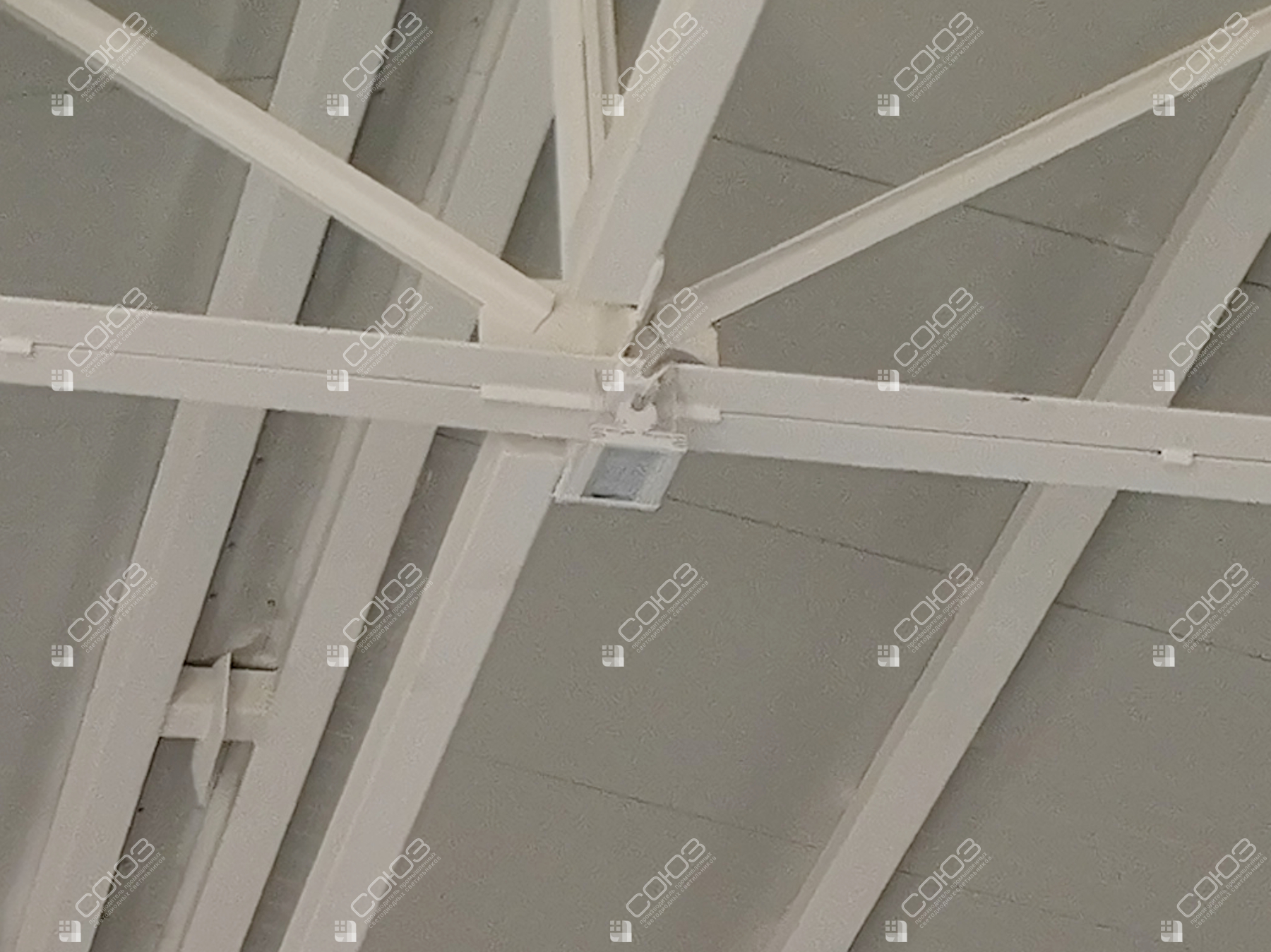

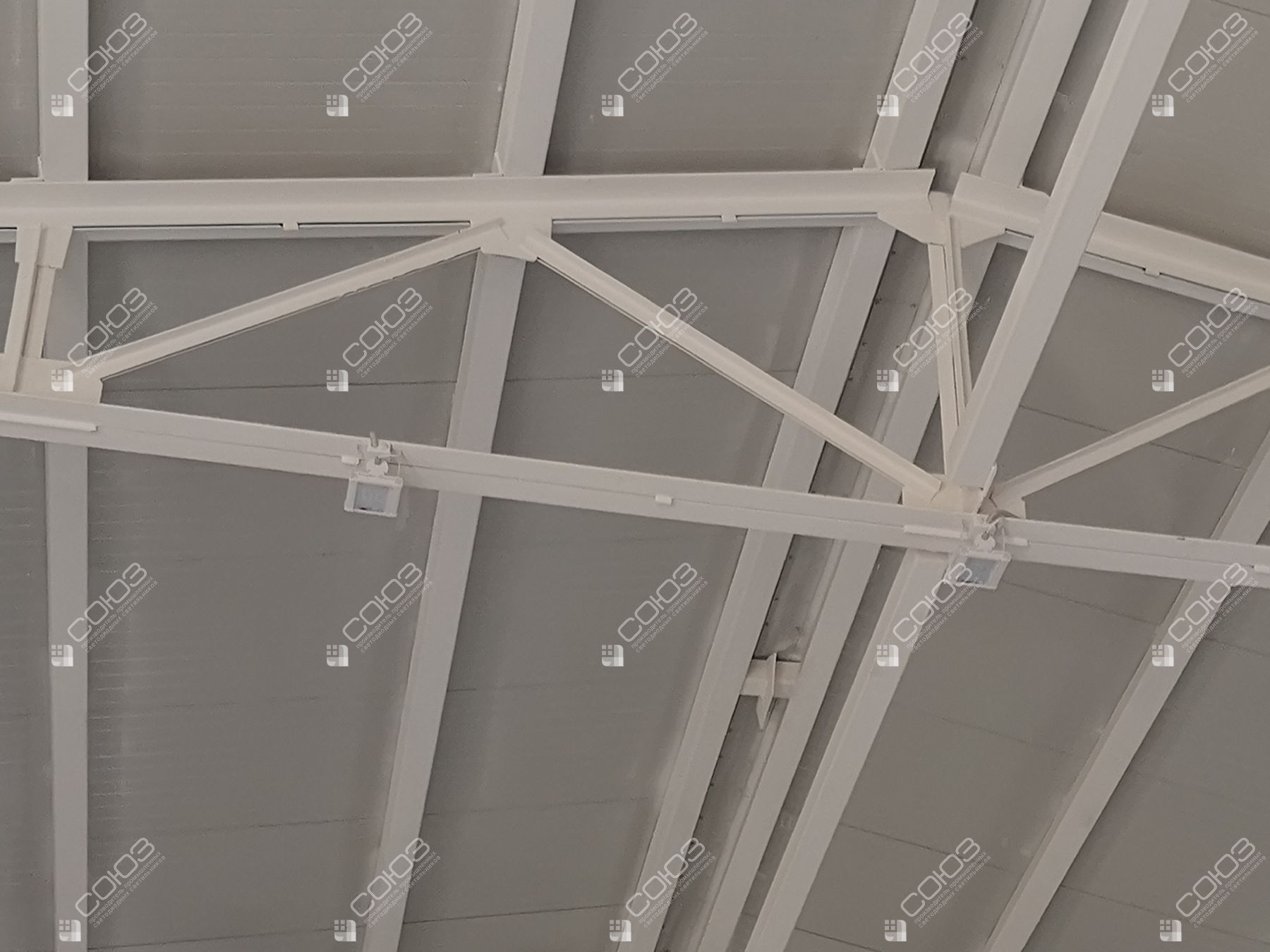

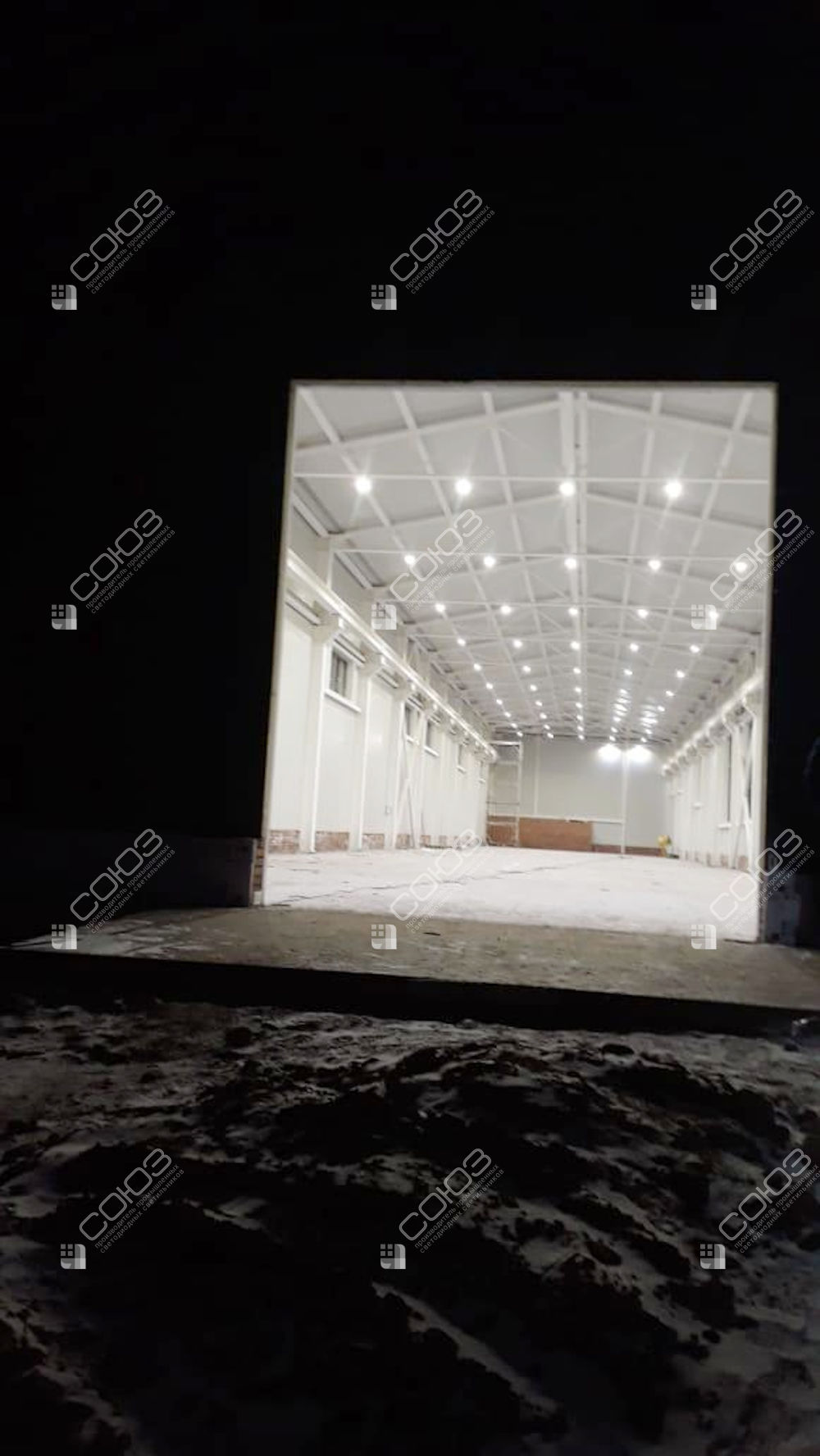

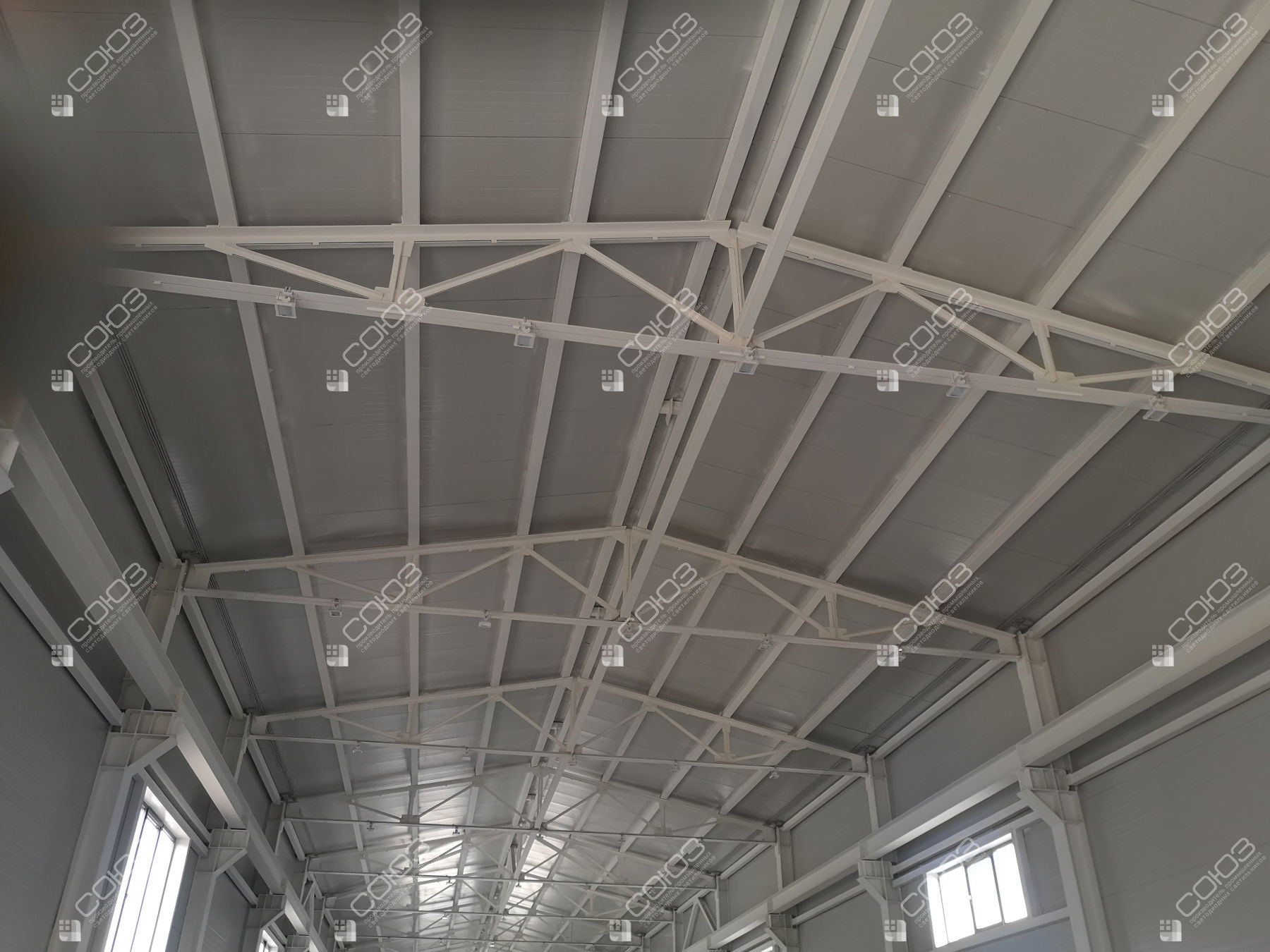

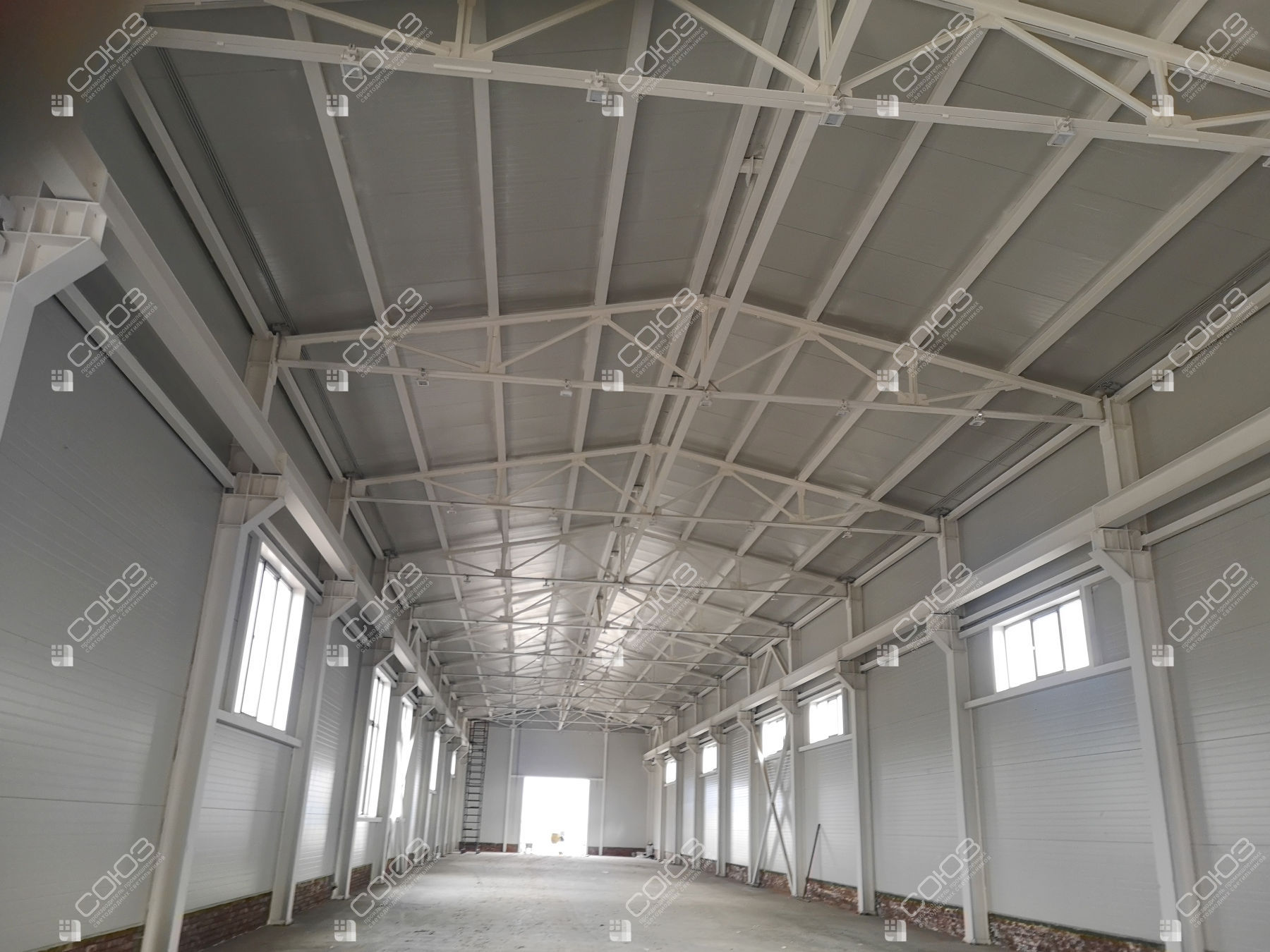

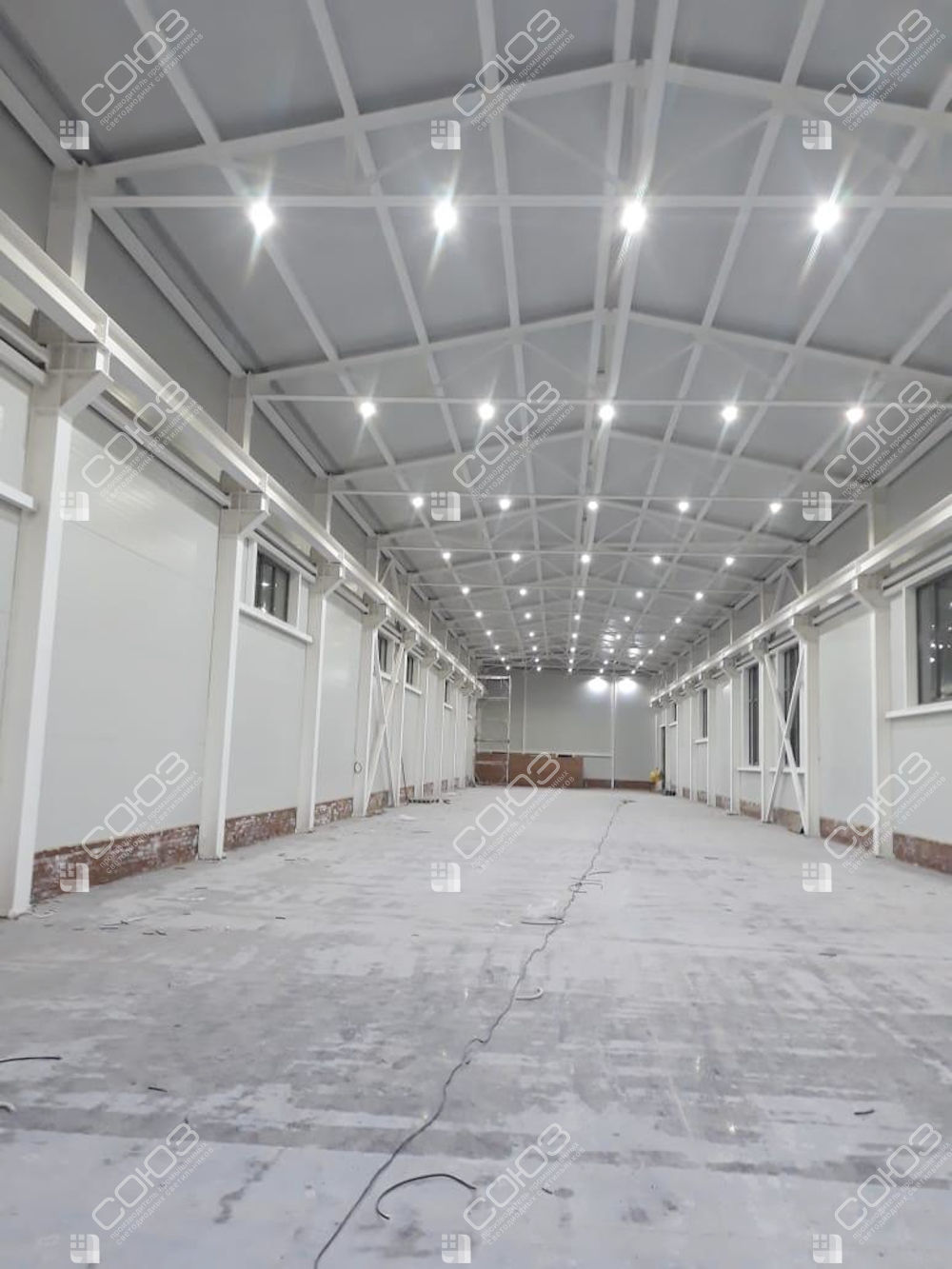

На складе размером 76 × 12 м применены 60 прожекторов СОЮЗ 23-40/1-67 (220В). В описании объекта указаны высота установки 8 м и освещённость 200 лк. Семь фотографий заказчика показывают помещение и расположение светильников.
Площадь склада составляет 912 м², а суммарная номинальная мощность 60 приборов по 40 Вт — 2,4 кВт. Это параметры конкретного решения: для другого помещения число светильников определяется отдельным расчётом.
Оборудование проекта
СОЮЗ 23-40/1-67 (220В)
Компактный прожектор для сети 220 В с широким распределением света и поворотной скобой.
Что определяет результат
Шаг установки
В длинном помещении важно проверить свет между приборами, у стен и торцов. Количество светильников рассматривают вместе с направлением и перекрытием световых пятен.
Высота 8 м
Расстояние до рабочей поверхности влияет на освещённость. Для нового склада уточняют высоту крепления и положение поверхностей, на которых требуется свет.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Как использовать этот пример для своего объекта
Размеры склада и мощность оборудования позволяют оценить масштаб решения, но не заменяют расчёт. Два помещения одинаковой площади могут требовать разной расстановки: на результат влияют стеллажи, высота грузов, отражение от стен и потолка, а также назначение рабочих зон.
Указанные в проекте 200 лк относятся к этому объекту. Для собственного склада требуемые показатели согласуют по операциям: хранение, комплектация, чтение маркировки и погрузка. Раздел «Нормы освещённости» поможет подготовить задание, а расчёт покажет освещённость на выбранных поверхностях.
Сравнить способы крепления можно на странице светильников для склада. В проекте склада с накладными СОЮЗ 24-100 применено другое исполнение. Для подвеса к верхним конструкциям посмотрите также раздел подвесных светильников.
Полезные материалы для вашего проекта
Расчёт энергопотребления
Для этих 60 приборов номинальная мощность равна 2,4 кВт. Потребление энергии за период зависит от числа часов работы; график включения стоит указать при сравнении вариантов.
Оптика и фотометрия
Информация о КСС поможет сравнить распределение света. Для модели в расчёте используют соответствующий IES-файл.
Проверка перед заказом
Сверьте питание, крепление и обозначение по маркировке, а условия установки — по техническому паспорту.
