Освещение цеха по производству металлоизделий
Цех по производству металлоизделий освещён накладными светильниками СОЮЗ 24-210/1-67. Мощность — 210 Вт, световой поток — 32 814 лм, угол — 120°.
Проект реализован на светильниках:
Решение на объекте
Общий свет над оборудованием

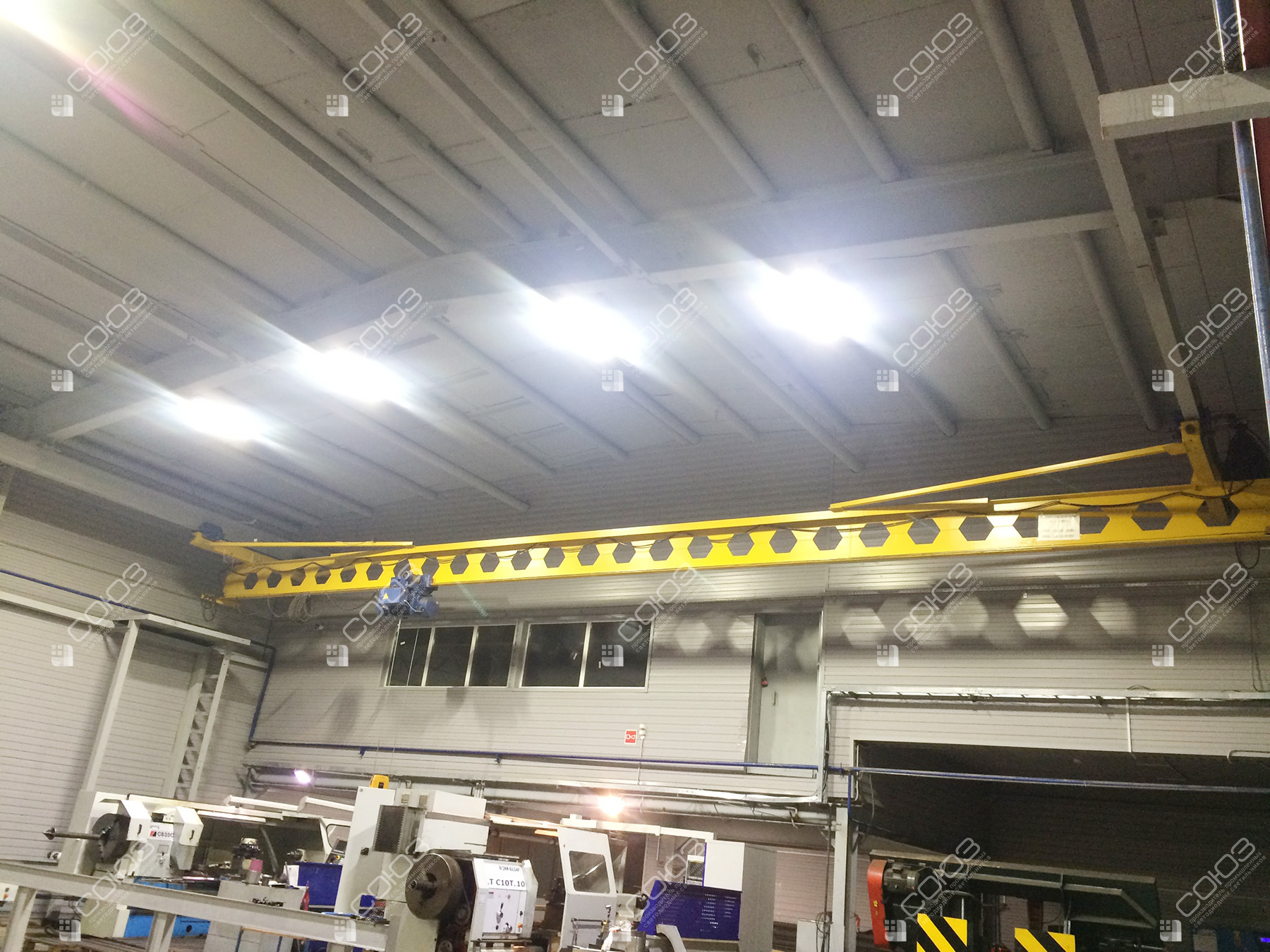

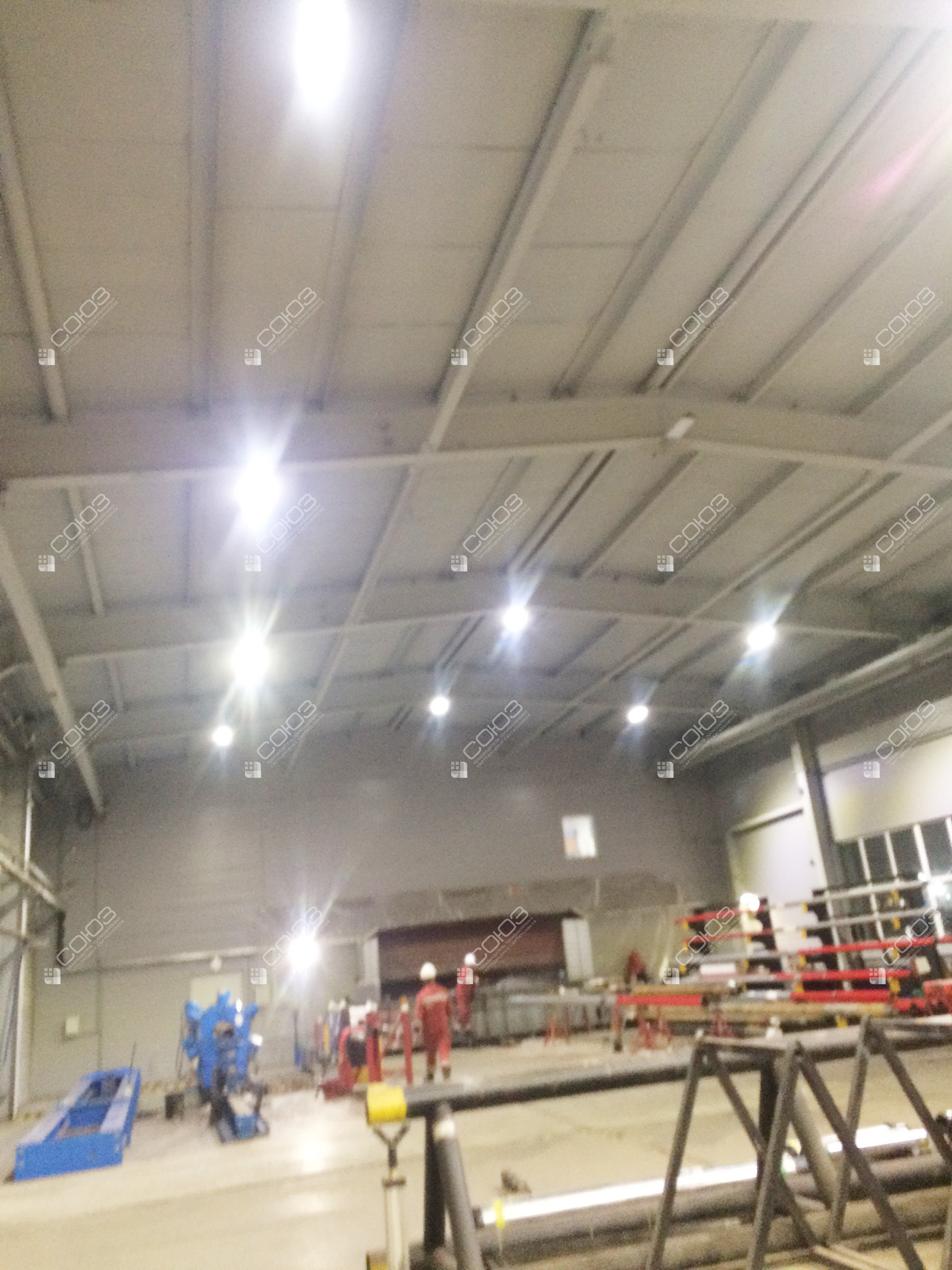

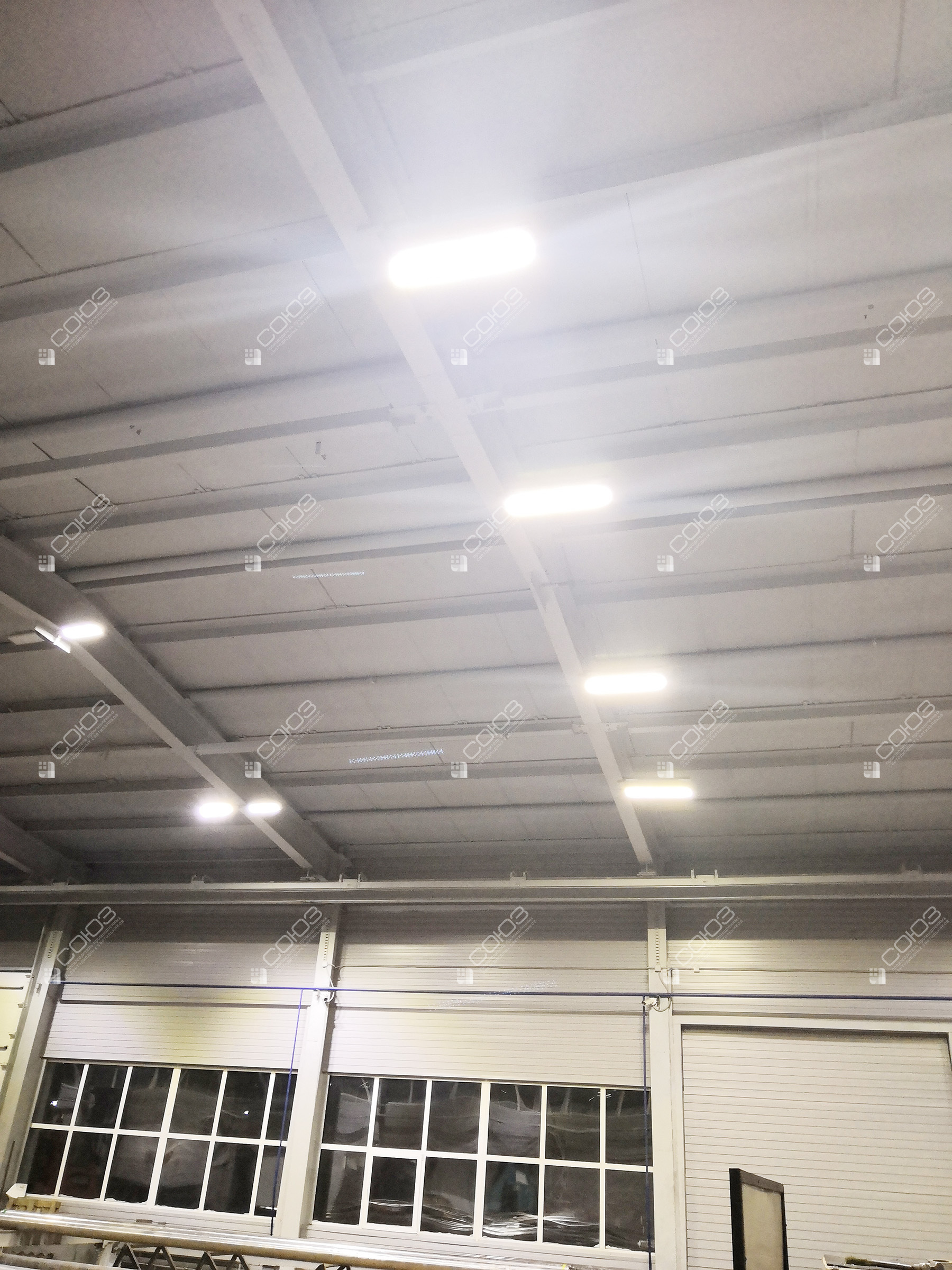

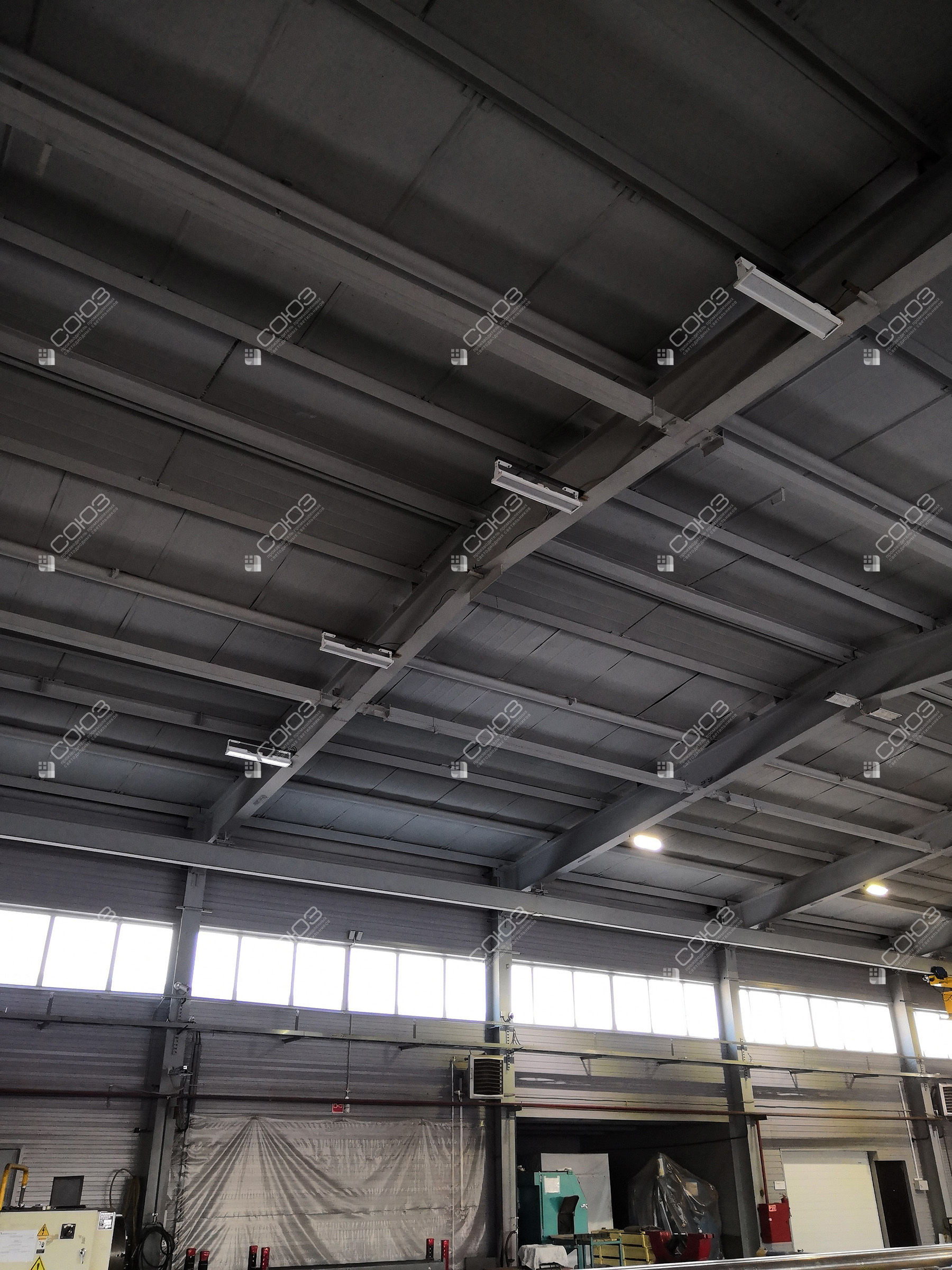

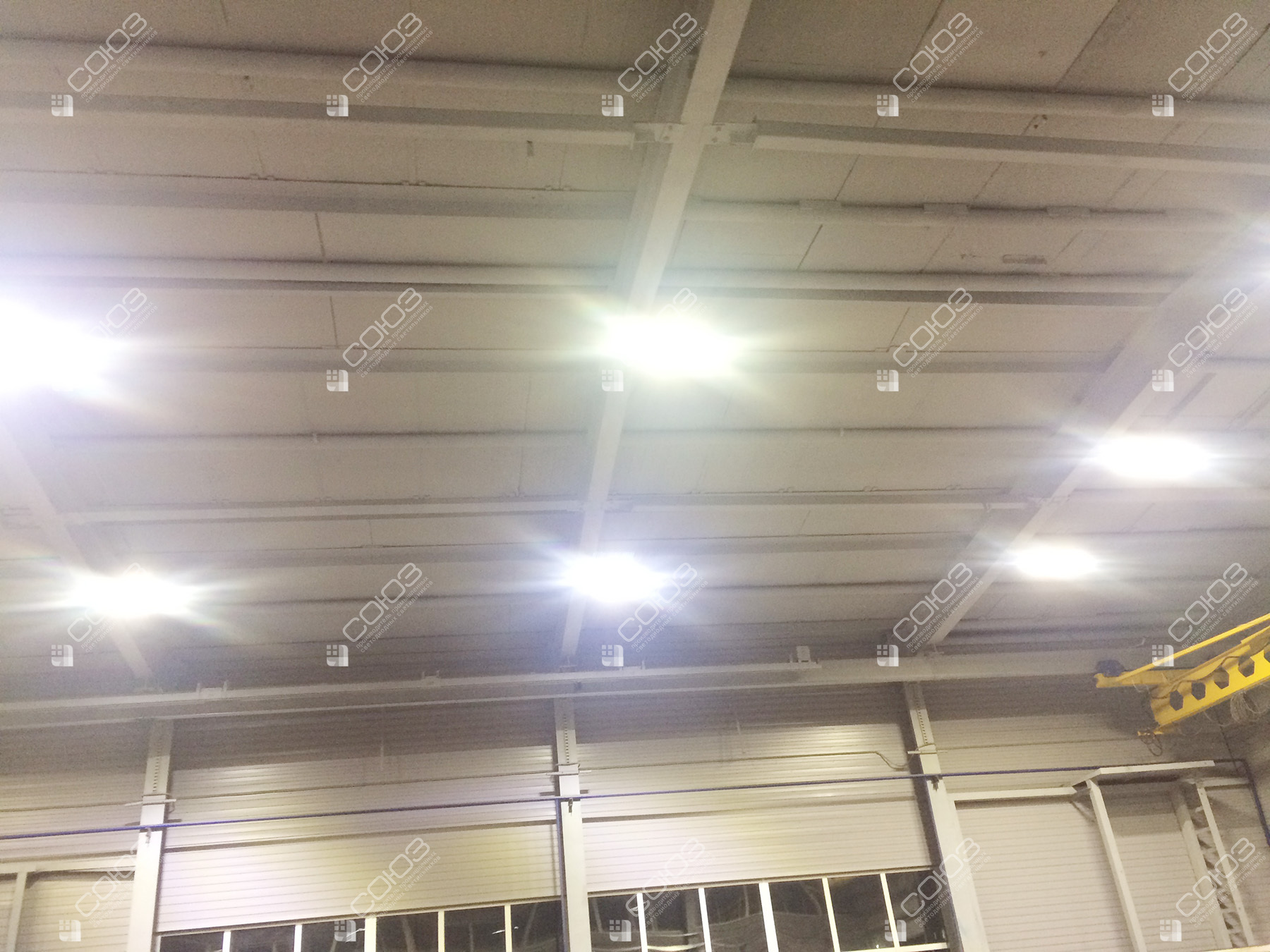

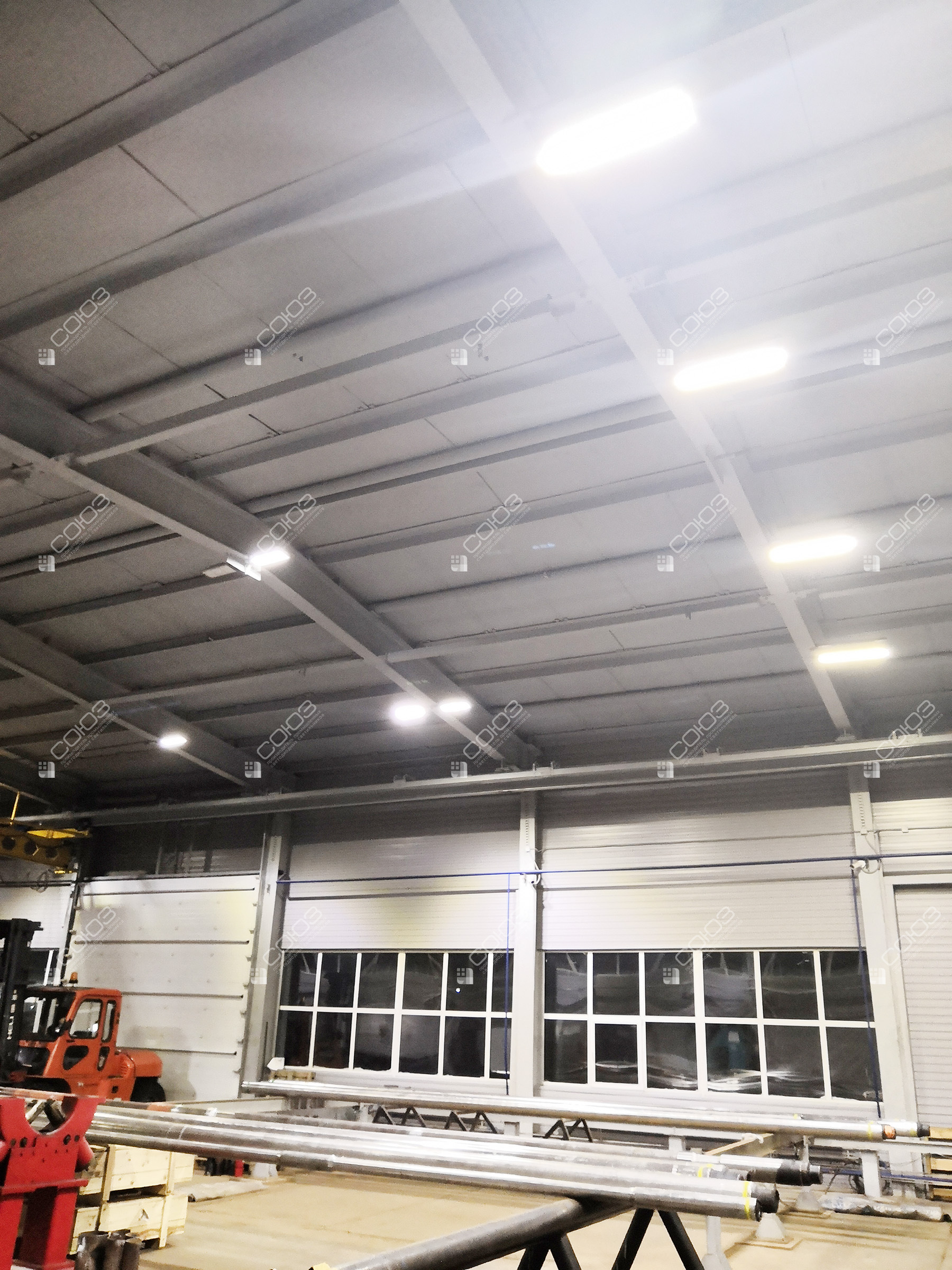

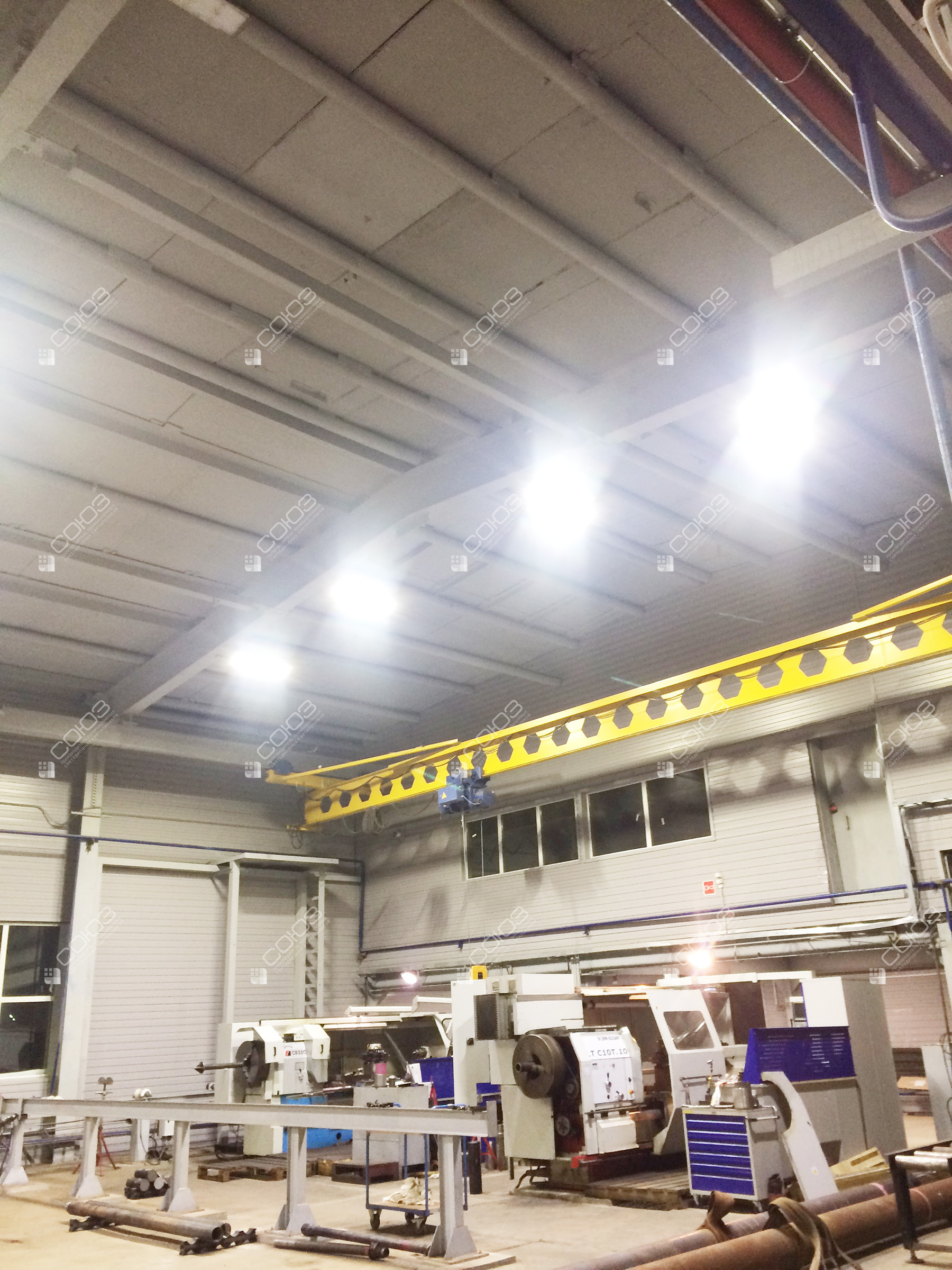

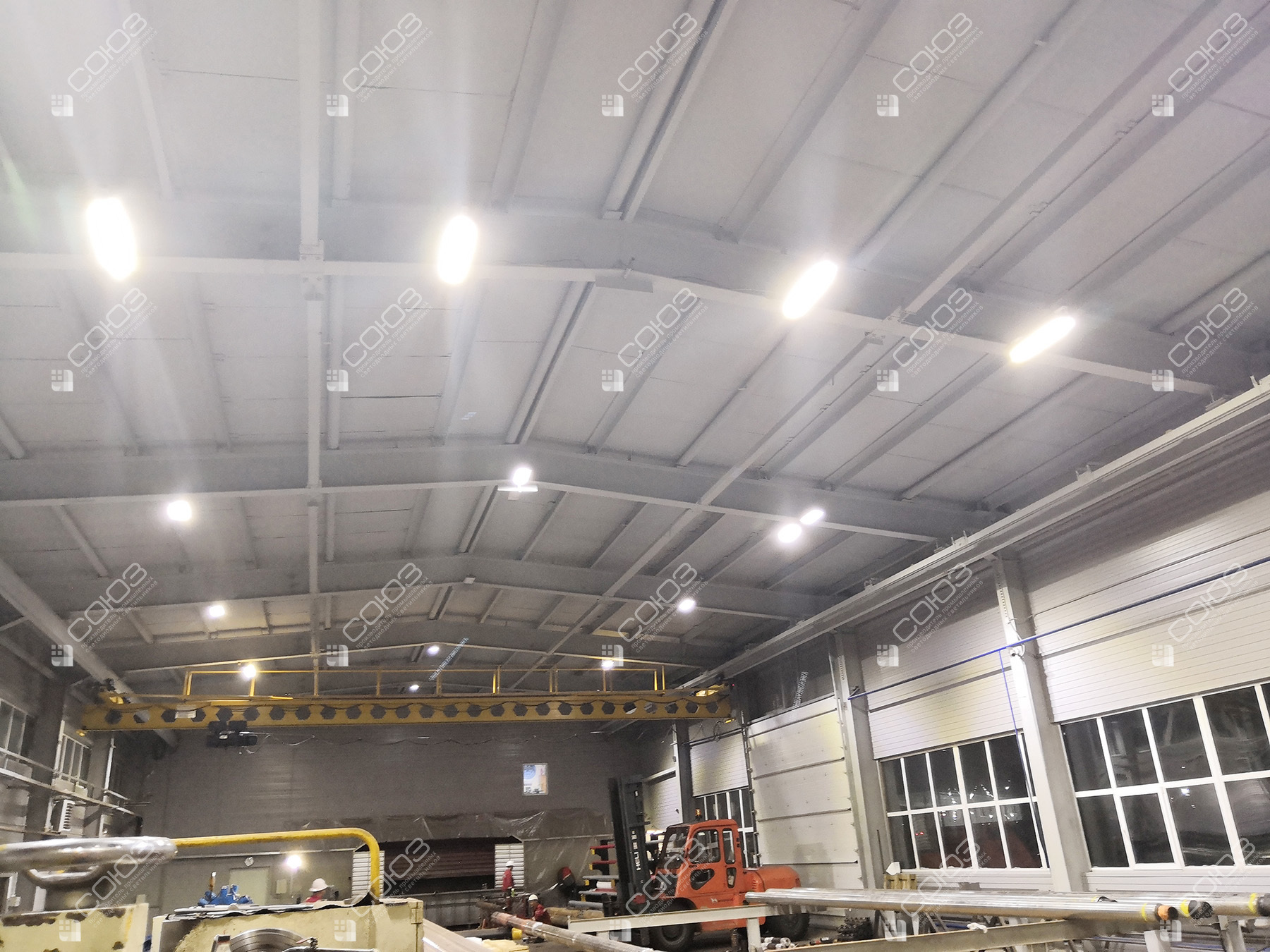

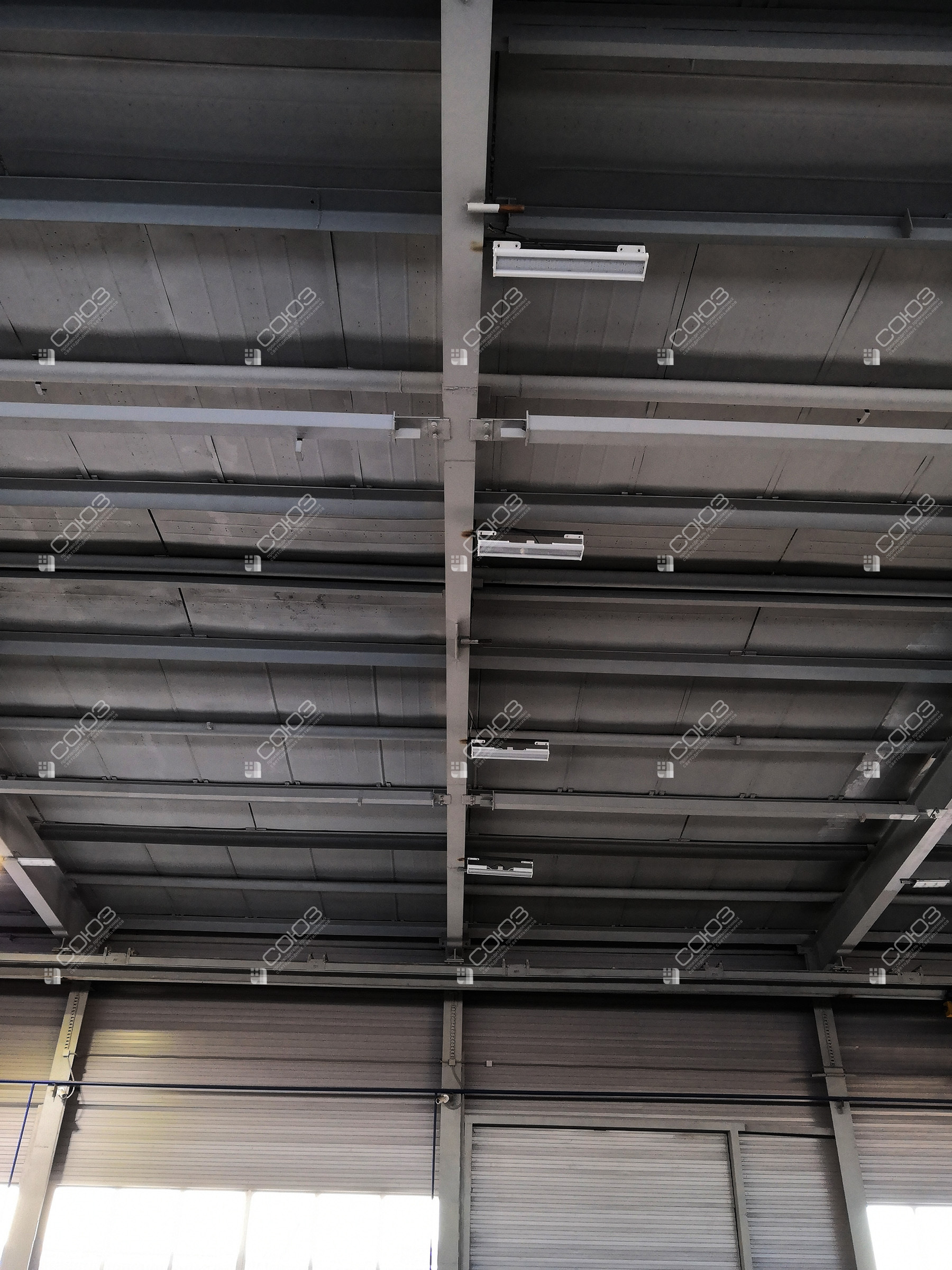

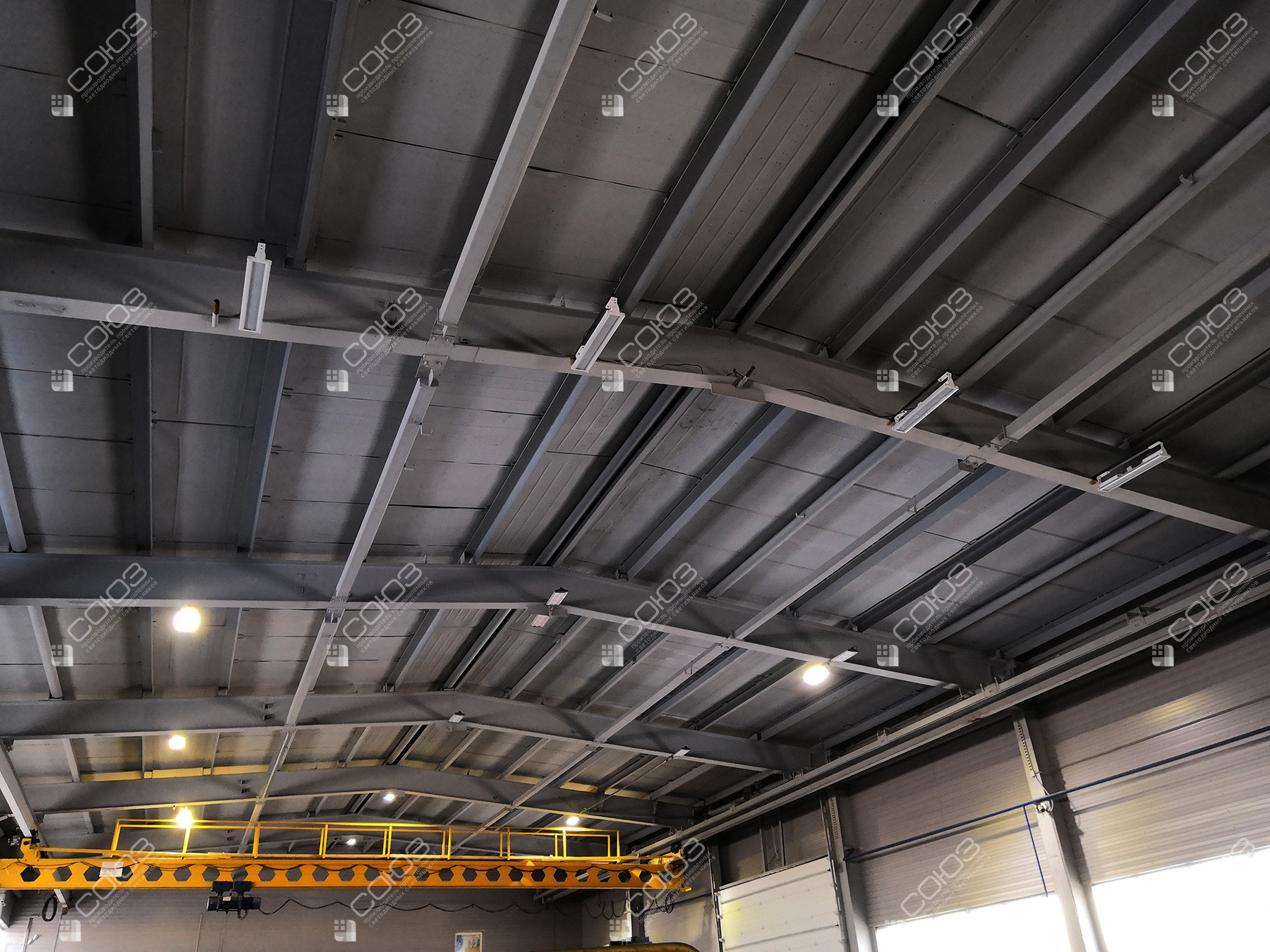

В цехе металлоизделий установлены промышленные светильники СОЮЗ 24-210/1-67. Двенадцать фотографий заказчика показывают производственное помещение и освещение рабочих зон. Широкая оптика используется для общего света над оборудованием и проходами.
Станки, заготовки и конструкции перекрывают часть потока. Поэтому проект освещения строят по фактической планировке: отдельно рассматривают места обработки, перемещение деталей и доступ к оборудованию. Для точных операций общий свет при необходимости дополняют местным.
Оборудование проекта
СОЮЗ 24-210/1-67
Накладной промышленный светильник с двумя встроенными драйверами и прозрачным экраном. Ниже приведены характеристики одного прибора.
Конструкция промышленного светильника
Монтаж под кровлей

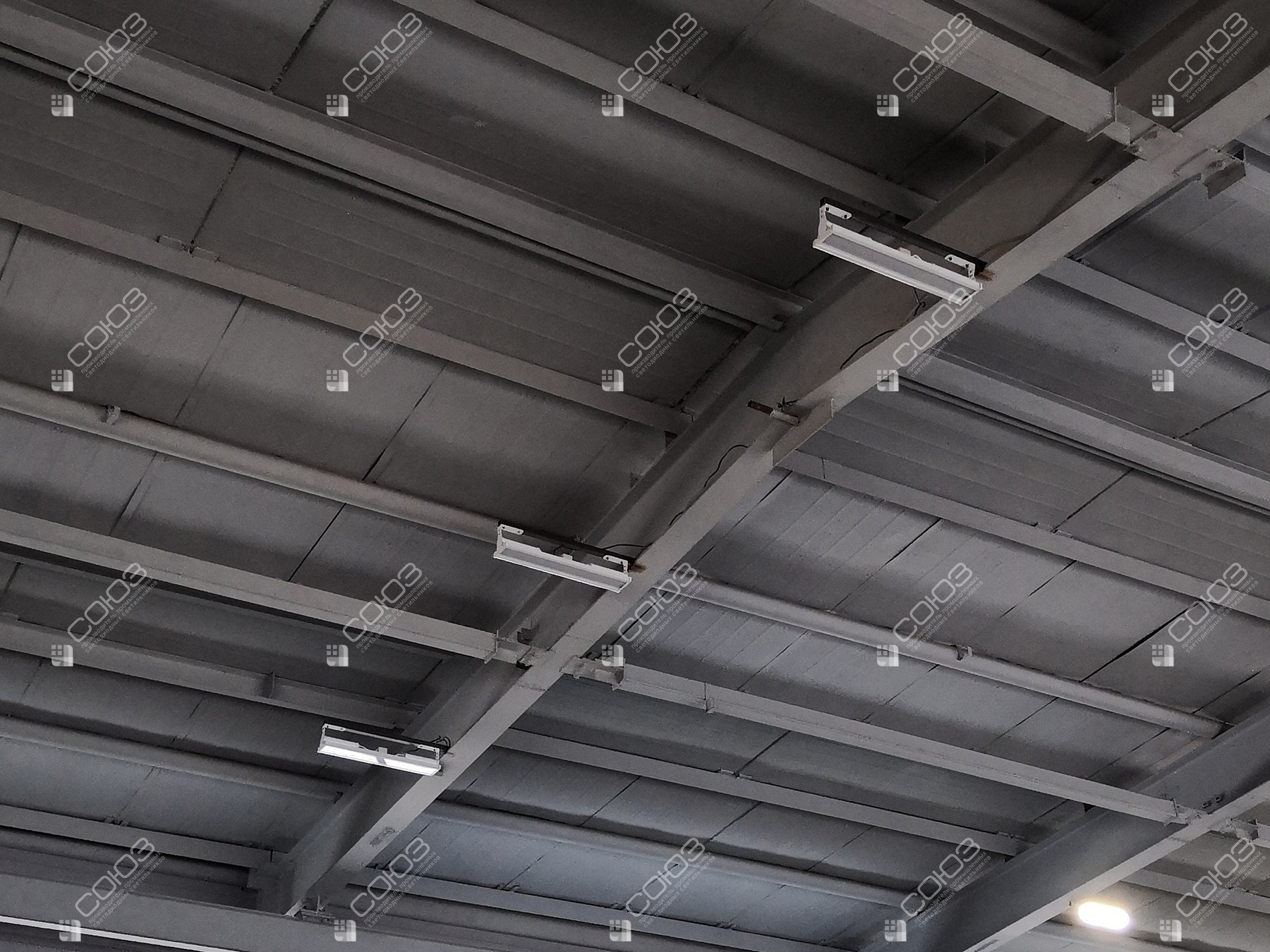

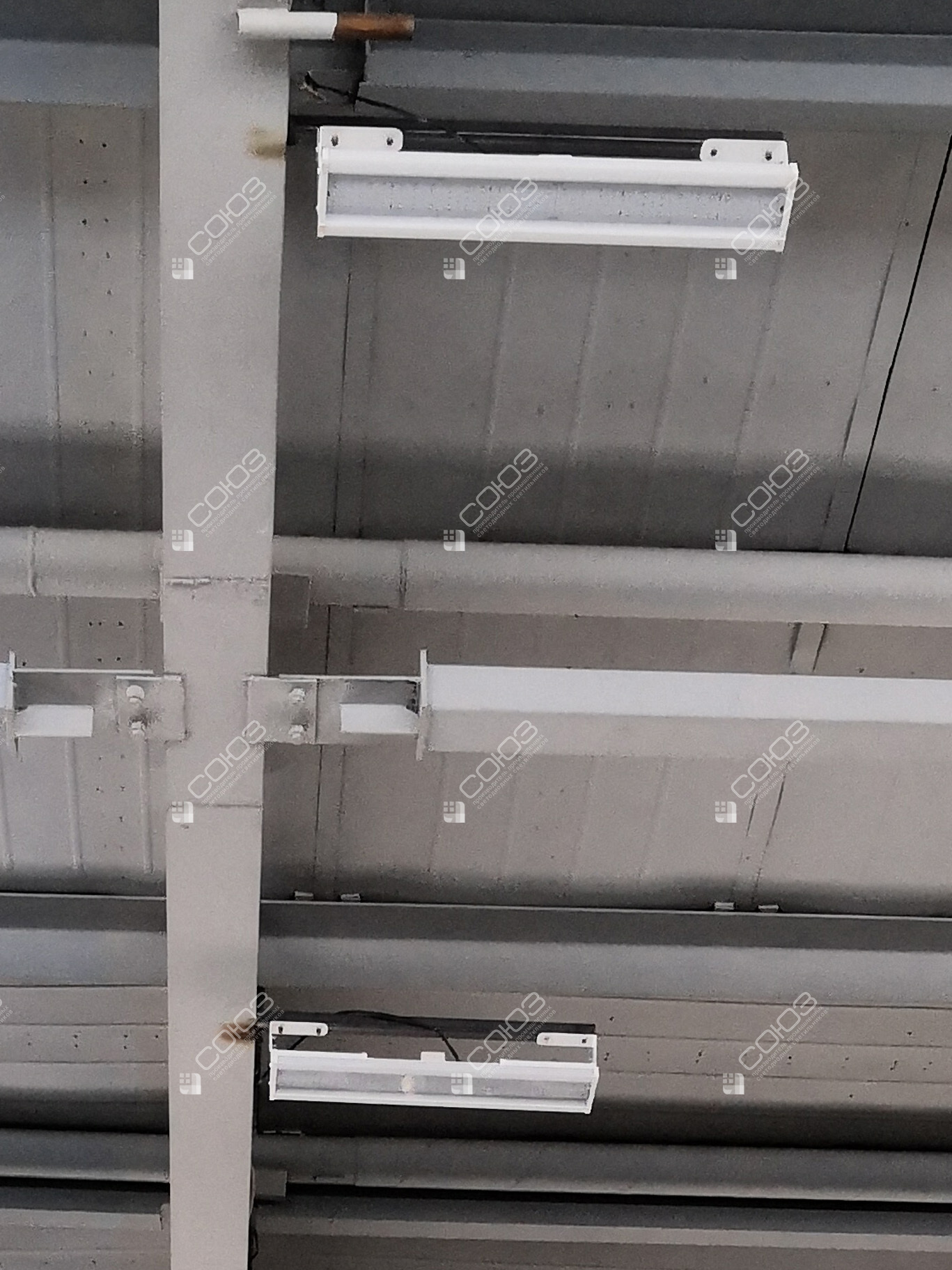

Г-образные скобы крепятся к горизонтальному основанию. Корпус можно повернуть на 30° влево или вправо; предусмотрен также подвес на тросах.
Широкое распределение
Угол 120° учитывают вместе с высотой и шагом установки. Белый свет 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Расчёт для цеха металлоизделий
Количество приборов выбирают по высоте монтажа, требуемой освещённости и расположению станков. При расчёте проверяют тени от оборудования и освещённость нужных рабочих поверхностей. Для обслуживания предусматривают доступ к креплению и очистке экрана от загрязнений.
Как проверить свет в цехе с крупным оборудованием
Составьте план с габаритами станков, местами обработки и складирования заготовок. Отдельно укажите проходы, зоны перемещения деталей и поверхности, на которых оценивают качество работы. Высокое оборудование способно перекрыть поток даже от мощного светильника, поэтому расстановку проверяют в геометрии реального цеха.
Общее освещение и свет на конкретной операции решают связанные задачи. При необходимости точной разметки или осмотра деталей рассматривают местное станочное освещение. Пример такого подхода — прожектор на магнитном держателе у верстака. Он показывает, как дополнительный источник размещают ближе к рабочей поверхности.
Для выбора общего света посмотрите раздел светильников для цехов. Если проект предусматривает подвес к верхним конструкциям, сравните подвесные серии. Мощность, количество и крепление подбирают вместе; удобство обслуживания желательно проверить ещё на этапе расстановки.
Полезные материалы для вашего проекта
Освещённость и зрительная работа
Раздел норм освещённости поможет подготовить требования. Значение выбирают по выполняемой операции и рабочей поверхности, а не только по типу помещения.
Оптика и расчёт
На странице КСС объясняется распределение света. Для моделирования конкретного исполнения можно использовать IES-файлы.
Монтаж и документы
Перед установкой изучите технический паспорт. Обозначение питания, оптики и исполнения можно проверить по маркировке СОЮЗ.
