Освещение цеха металлообработки в Иркутске
Цех металлообработки в Иркутске, 22 × 62 м. Установлены 20 СОЮЗ 24-210/1-67 на высоте 9,5 м; по данным проекта — 210 лк.
Проект реализован на светильниках:
Решение на объекте
Освещение производственного пролёта длиной 62 метра

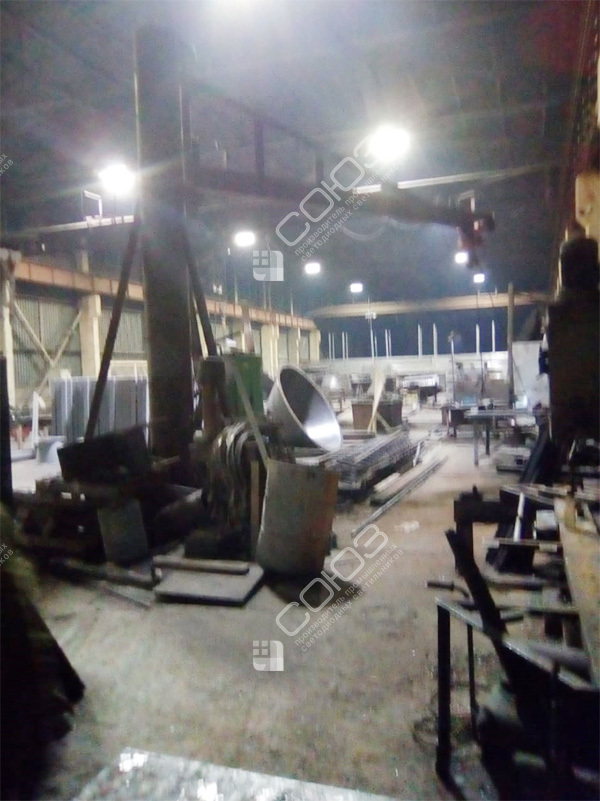

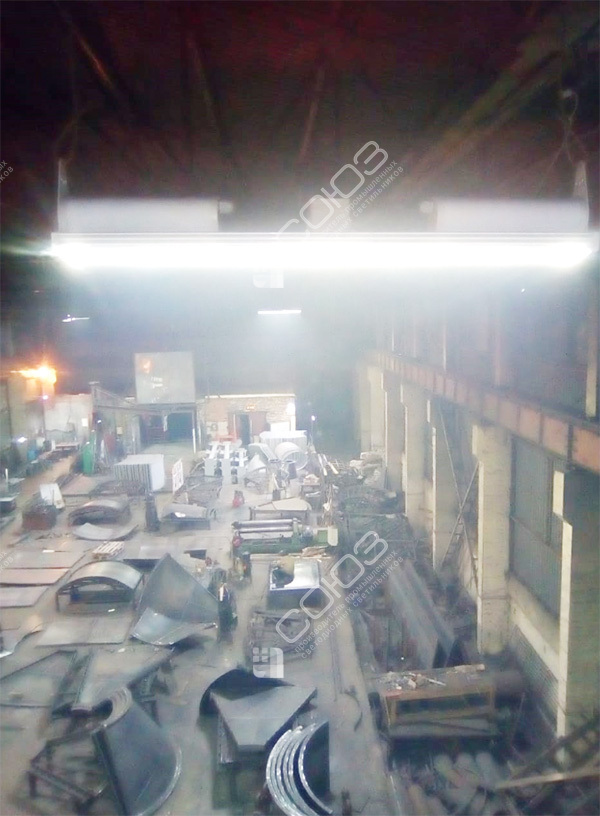

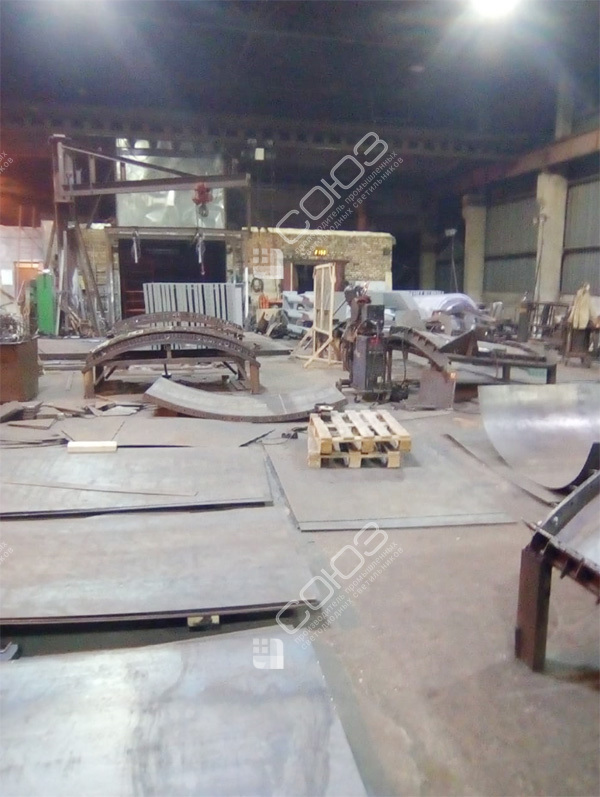

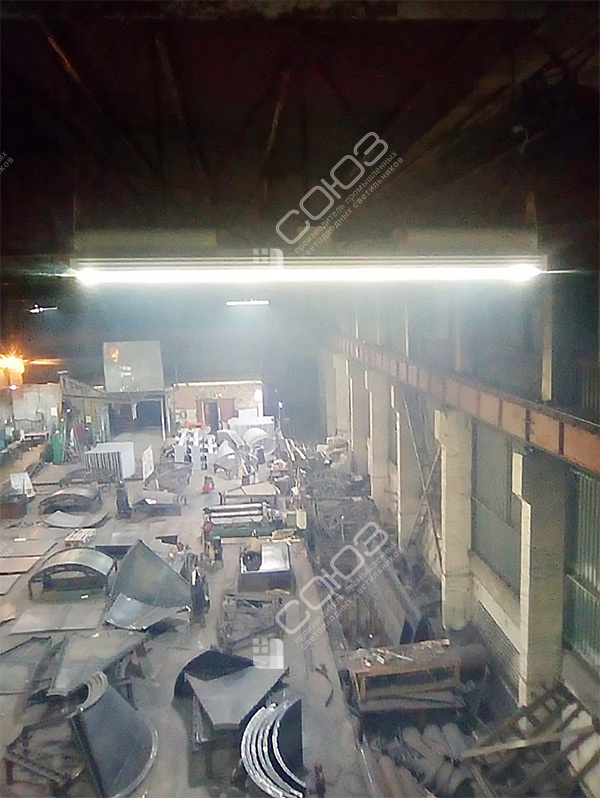

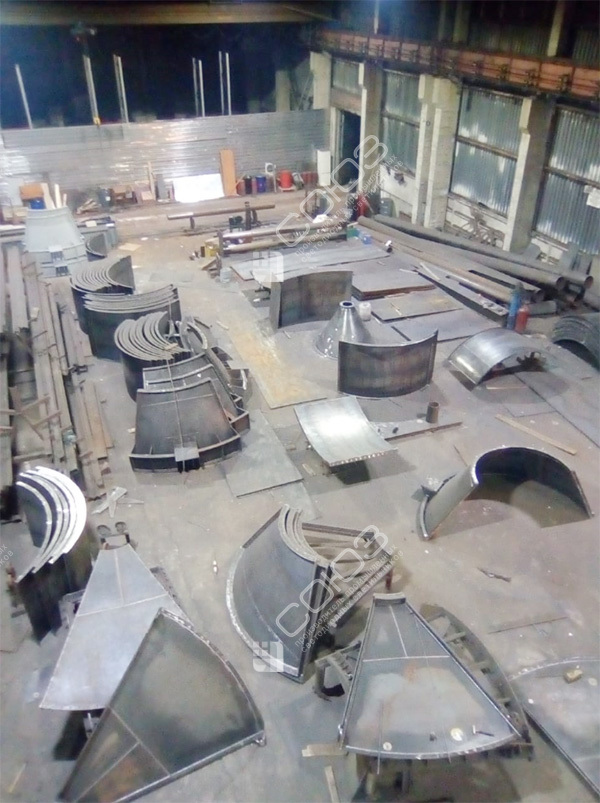

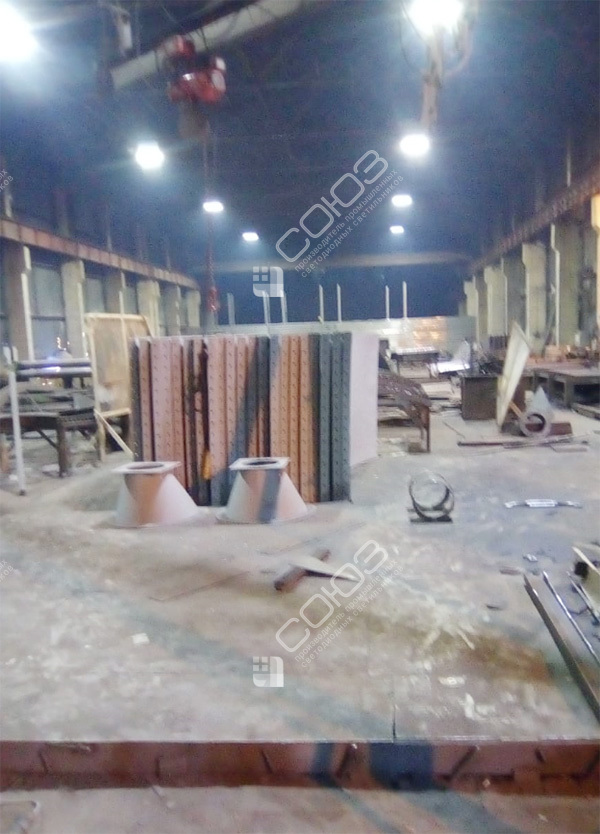

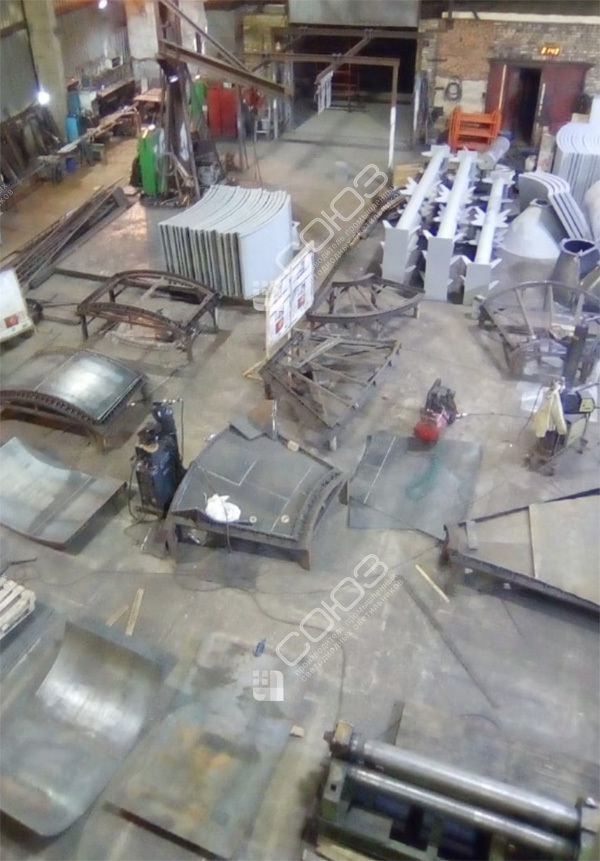

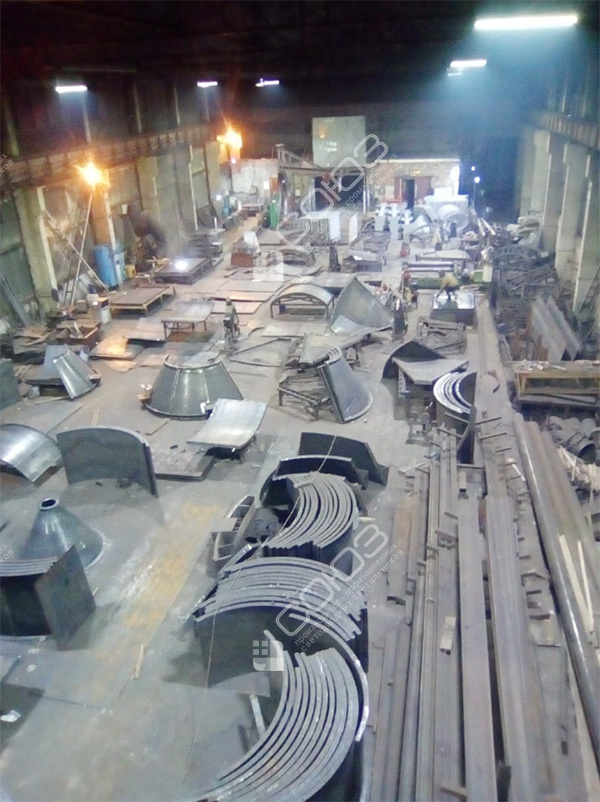

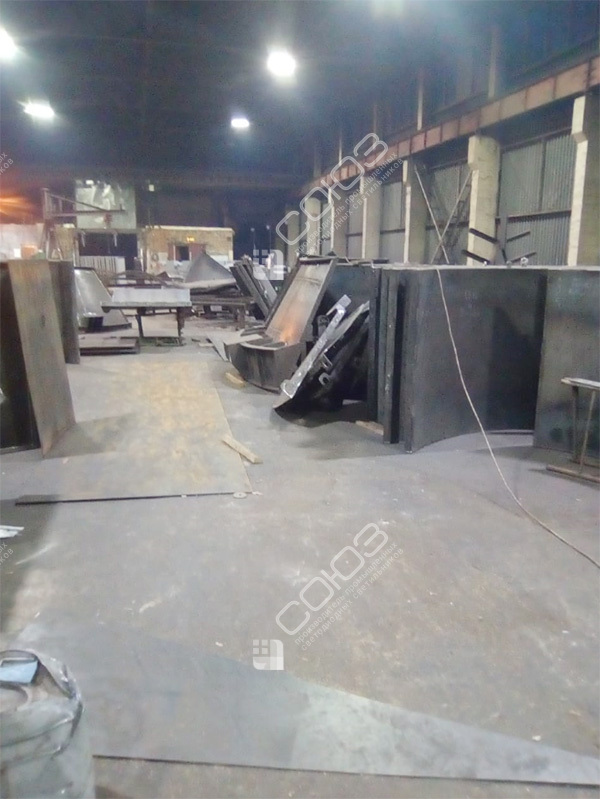

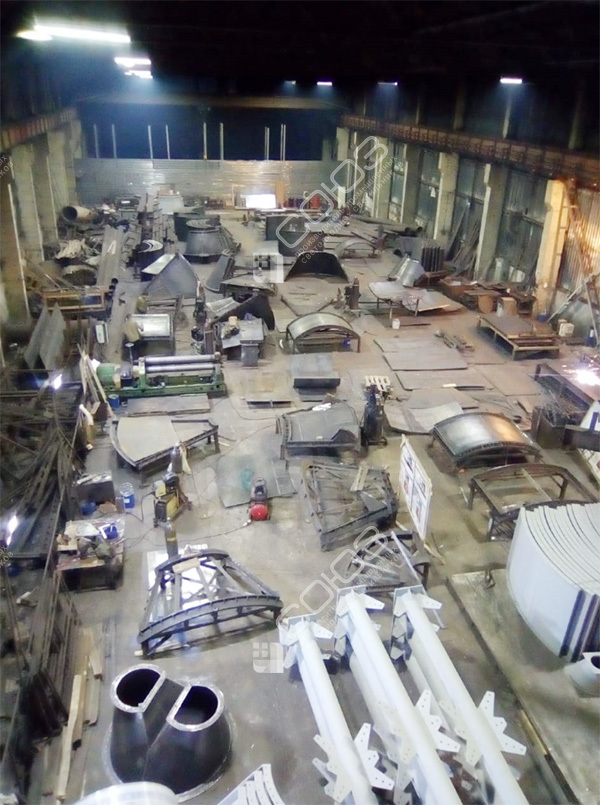

В цехе металлообработки в Иркутске применены 20 светильников СОЮЗ 24-210/1-67 по 210 Вт. Размеры помещения — 22 × 62 м, площадь — 1364 м². Приборы установлены на высоте 9,5 м. Одиннадцать фотографий заказчика показывают производственный пролёт, оборудование и точки освещения.
По данным проекта, после монтажа получено 210 лк, что соответствует предварительному расчёту. Показатель описывает общее освещение этого объекта. Требования к точным операциям металлообработки и местному свету станков оценивают отдельно.
Оборудование проекта
СОЮЗ 24-210/1-67

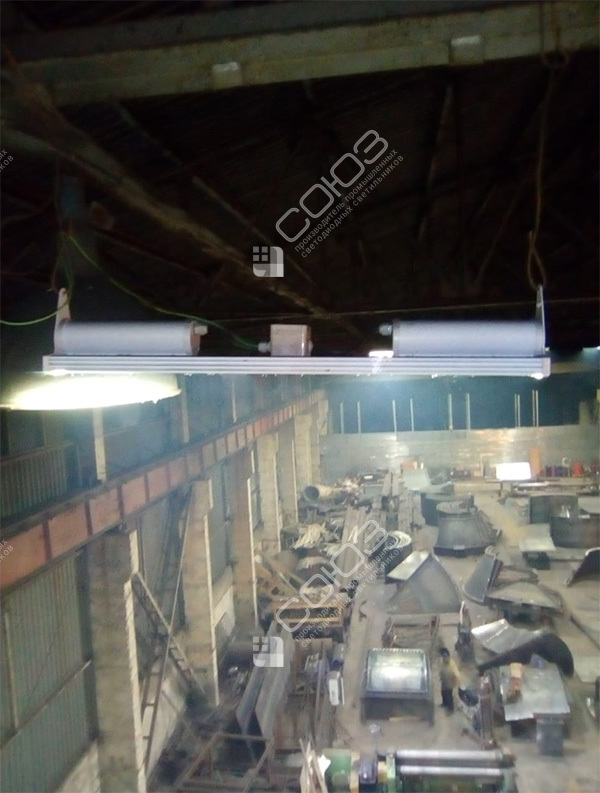

Накладной промышленный светильник с двумя встроенными драйверами и прозрачным экраном. Ниже приведены характеристики одного прибора.
Конструкция промышленного светильника
Монтаж под кровлей
Г-образные скобы крепятся к горизонтальному основанию. Корпус можно повернуть на 30° влево или вправо; предусмотрен также подвес на тросах.
Широкое распределение
Угол 120° учитывают вместе с высотой и шагом установки. Белый свет 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Что учитывают в длинном станочном пролёте
На протяжённом участке важны не только общий поток, но и расстояния между рядами, затенение станками и положение рабочих мест. Крупные заготовки и подъёмное оборудование могут менять световую обстановку. Расчёт выполняют по планировке и выбранной рабочей плоскости.
Для похожего помещения нужны план и разрез, габариты оборудования, маршруты перемещения металла и характер выполняемых операций. Сравните накладные светильники СОЮЗ 24 и решения для цехов и производственных помещений. Количество приборов подбирается под эти условия.
