Освещение цеха ёмкостей в Берёзовском
Цех по производству ёмкостей в Берёзовском, 54 × 24 м. Установлены 32 светильника СОЮЗ 24-210/1-67; в данных проекта указана освещённость 450 лк.
Проект реализован на светильниках:
Решение на объекте
Освещение высокого цеха с мостовыми кранами

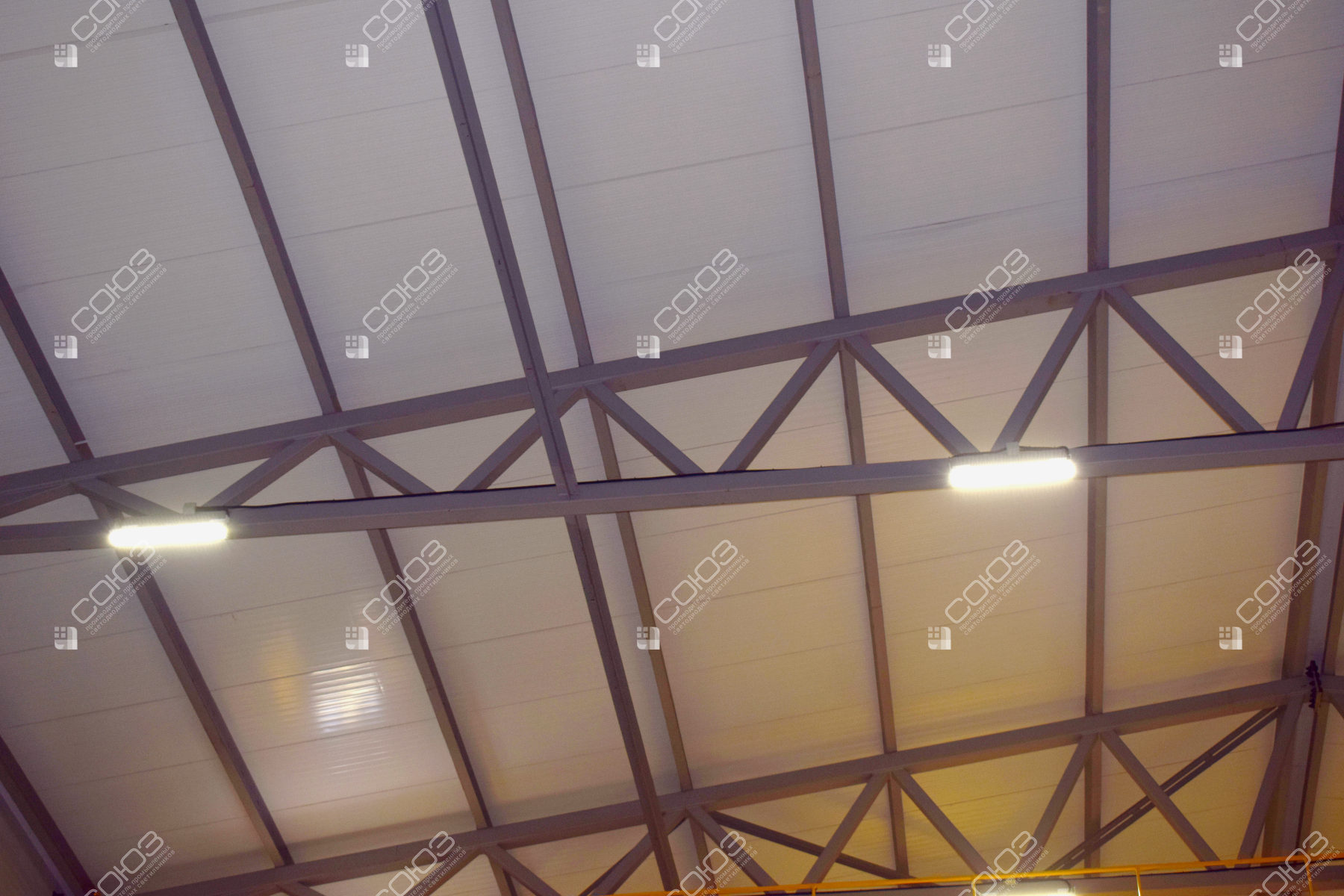

Проект выполнен для цеха по производству ёмкостей в Берёзовском. Размеры помещения — 54 × 24 м, площадь 1296 м². Светильники размещены рядами под несущими конструкциями кровли, с учётом кранового оборудования и рабочих зон.
По данным проекта, установлены 32 светильника на высоте 12 м; после монтажа получена освещённость 450 лк, соответствующая предварительному расчёту. Эти показатели относятся к данному объекту. Для другого цеха количество приборов и результат определяются отдельно.

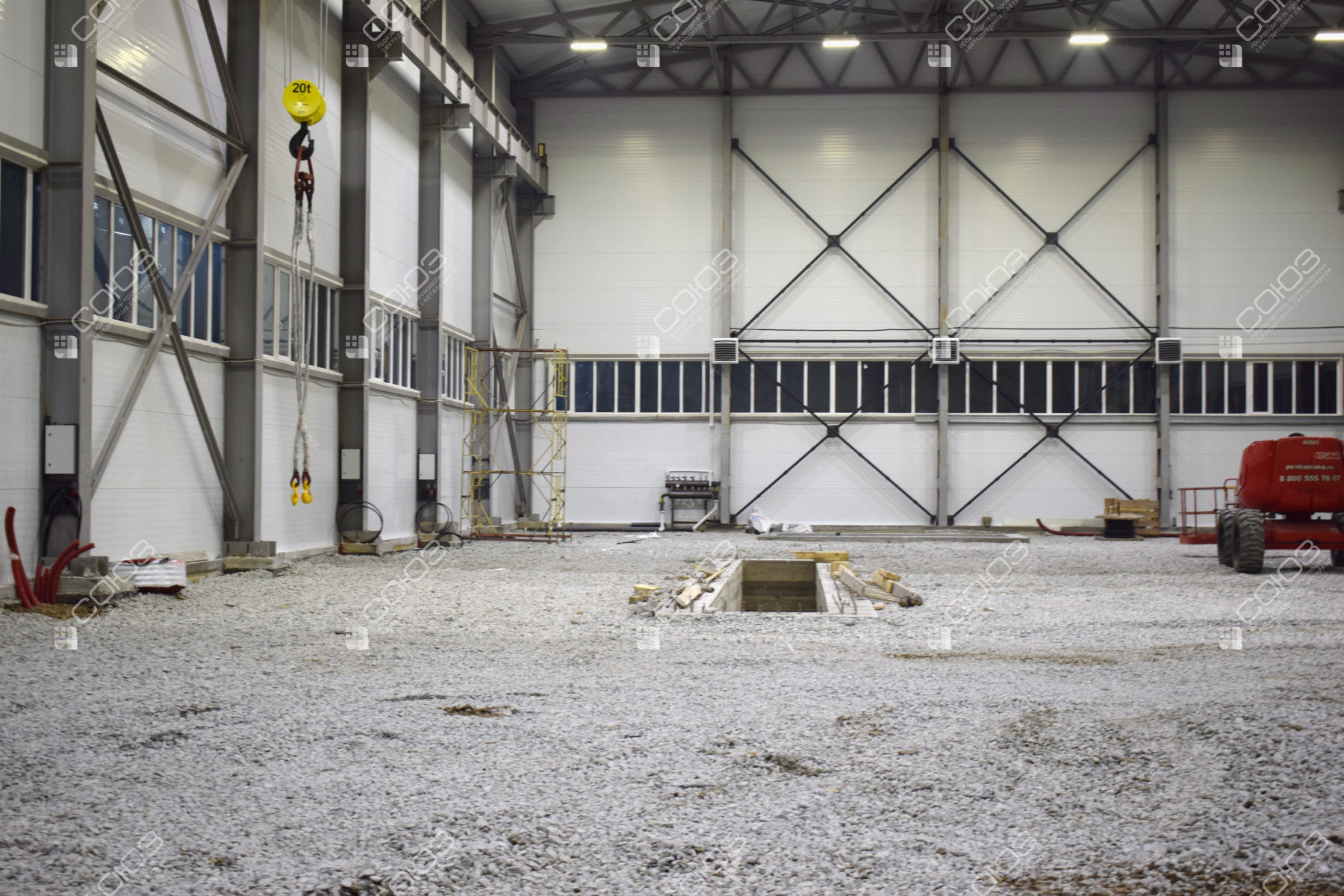

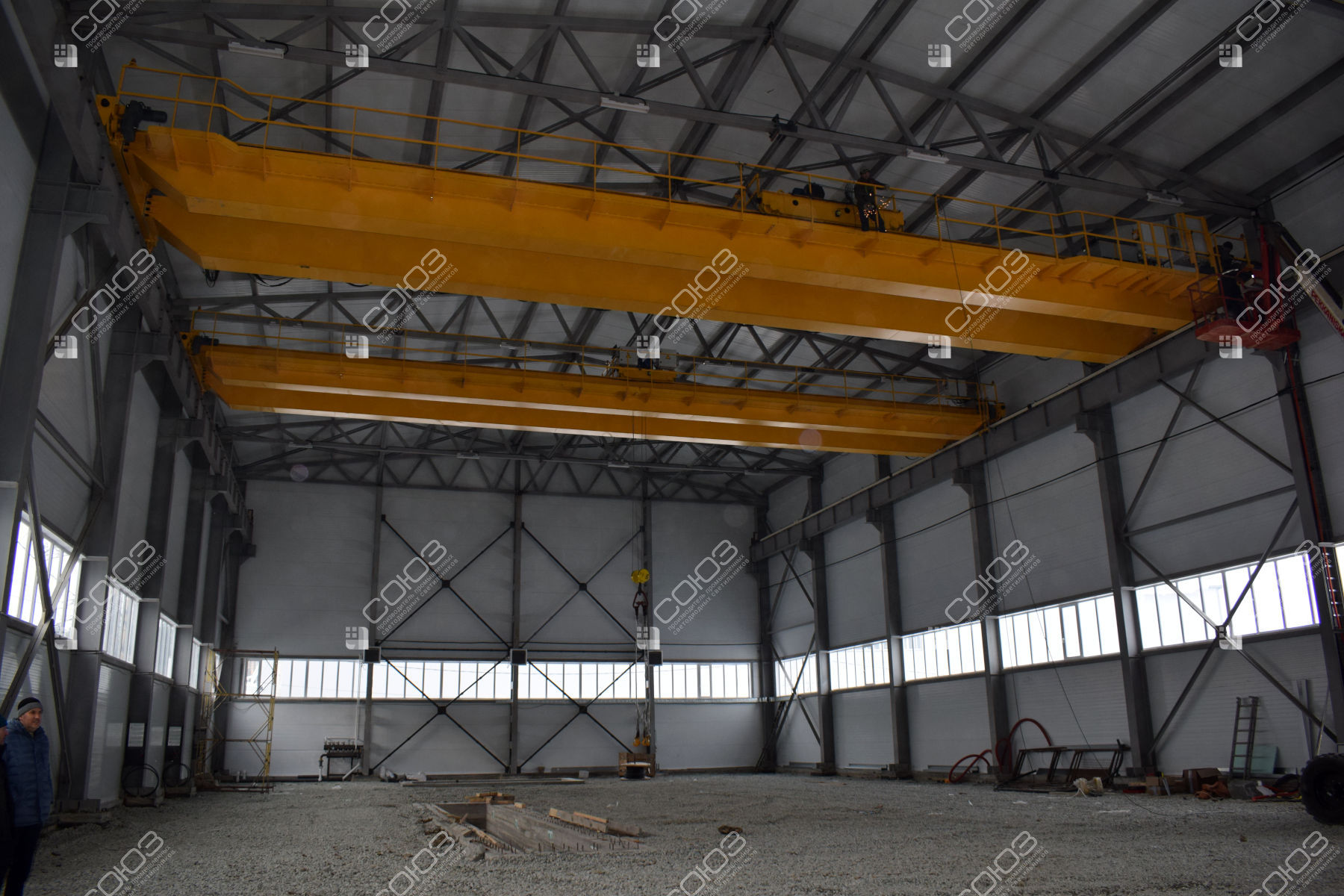

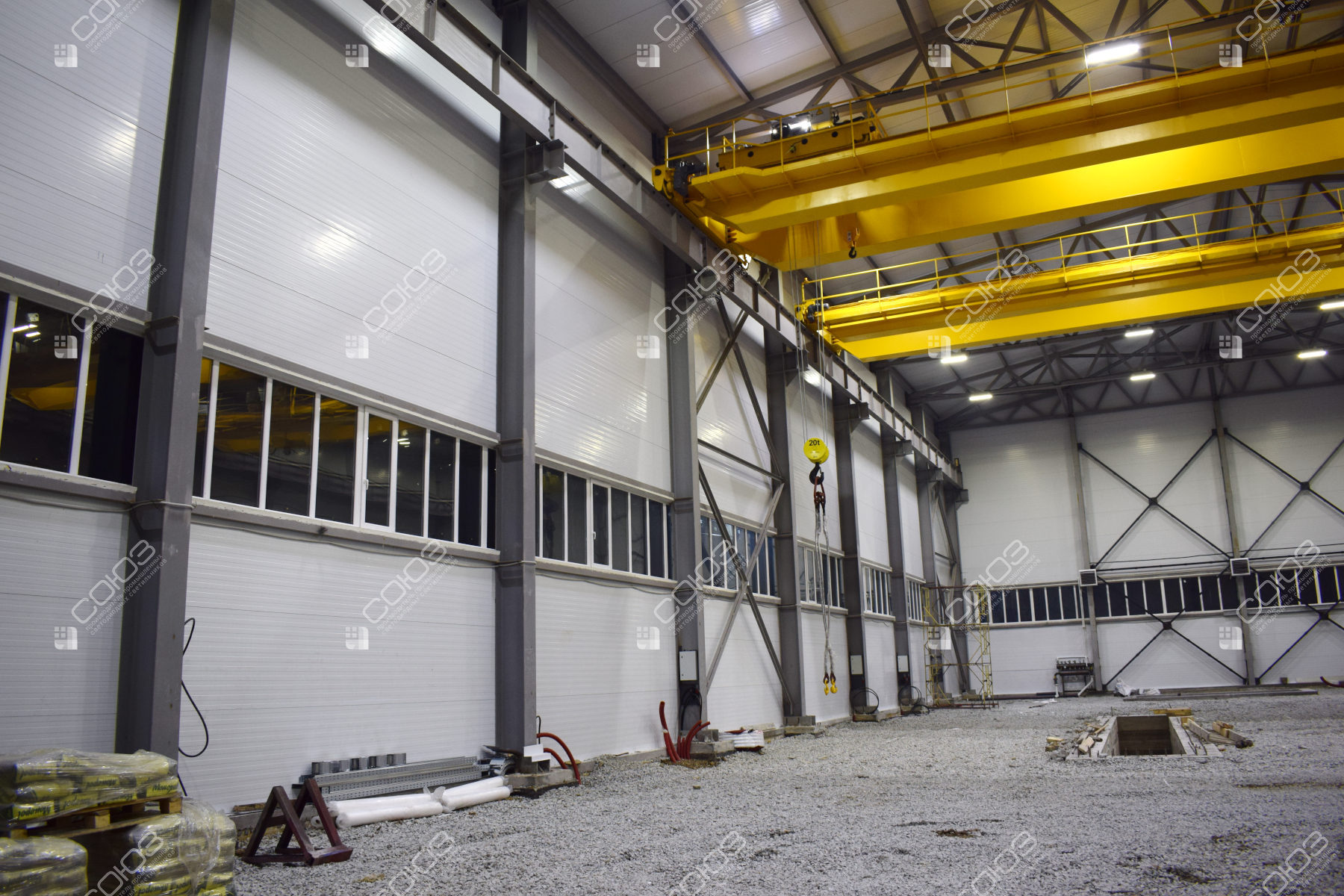

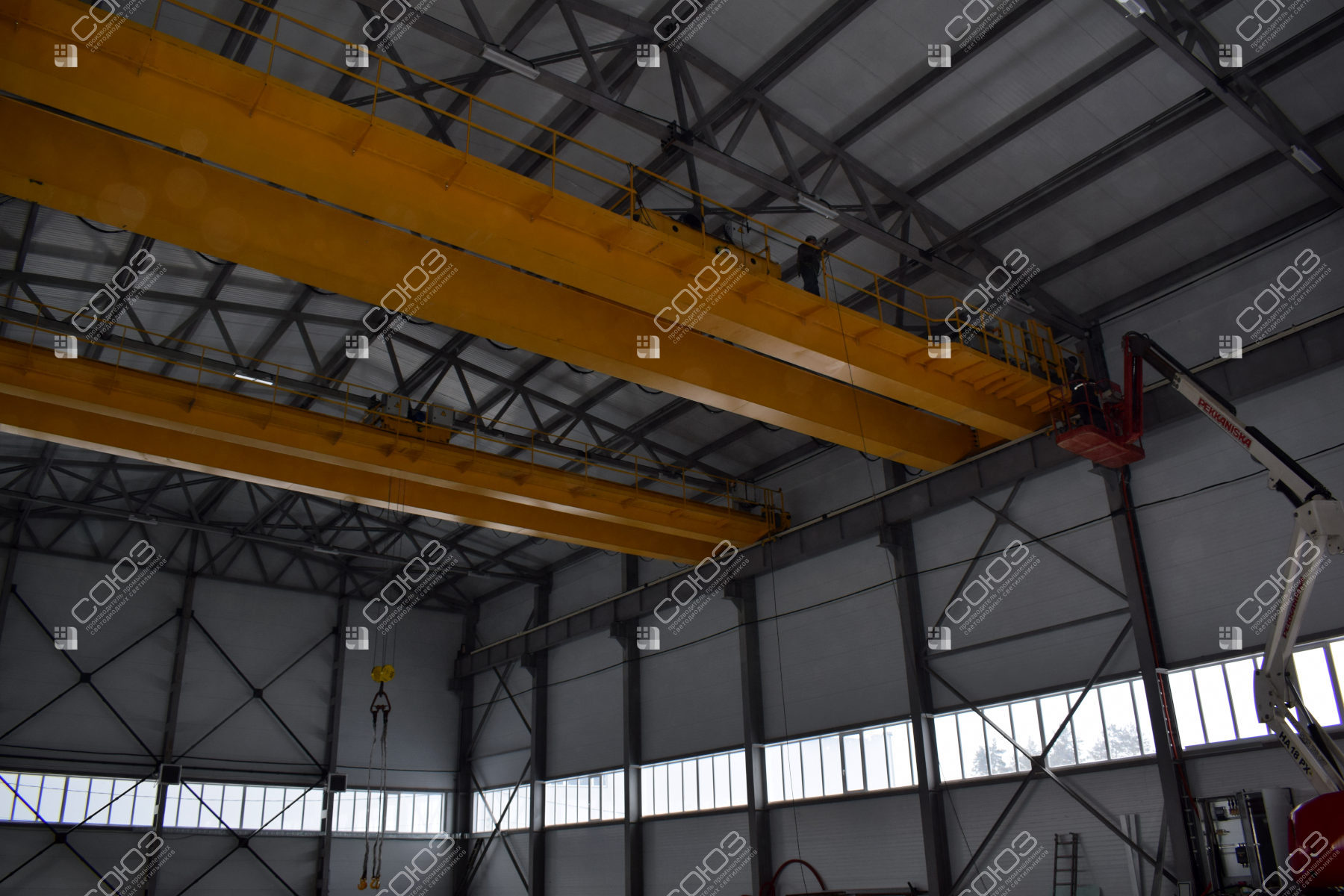

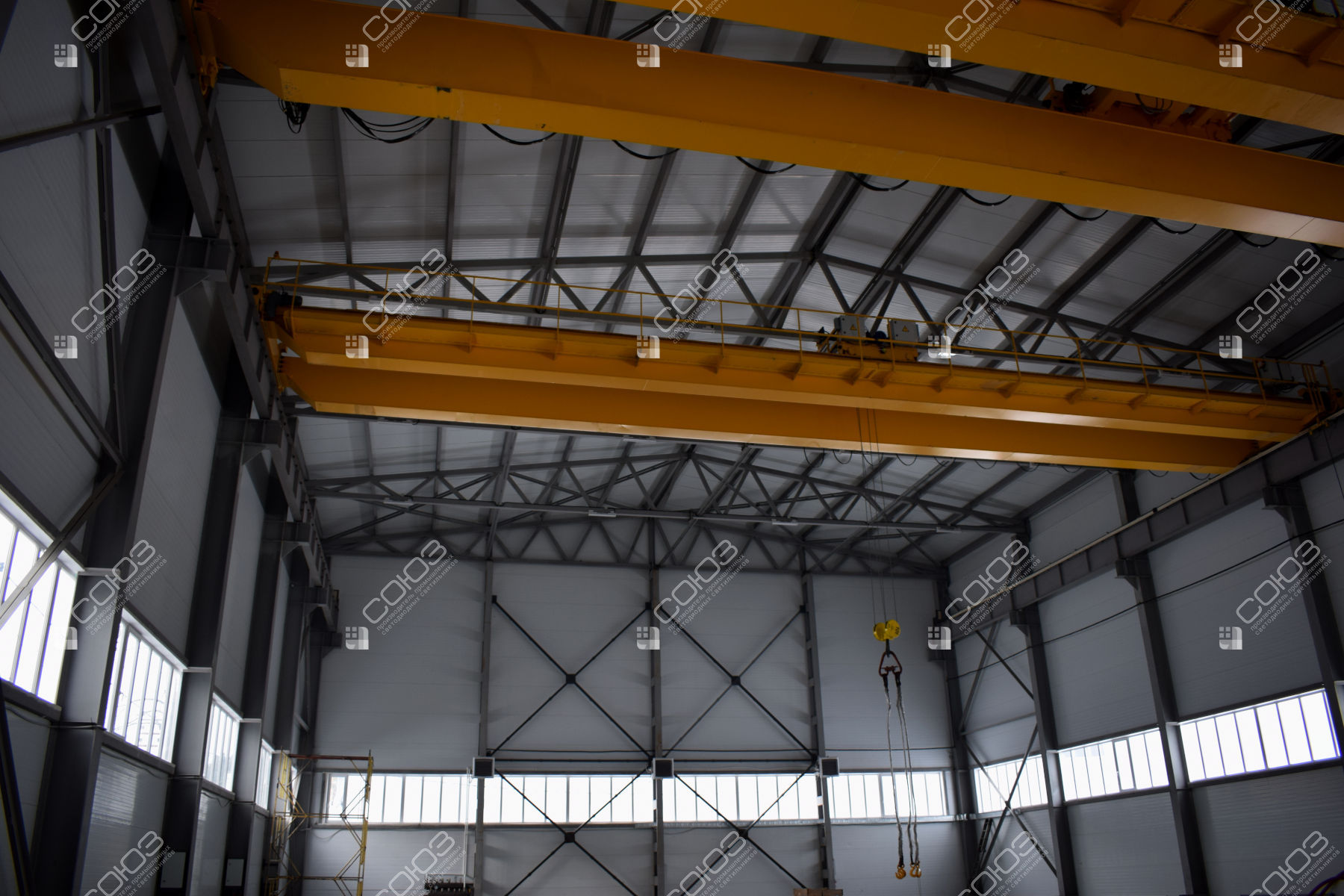

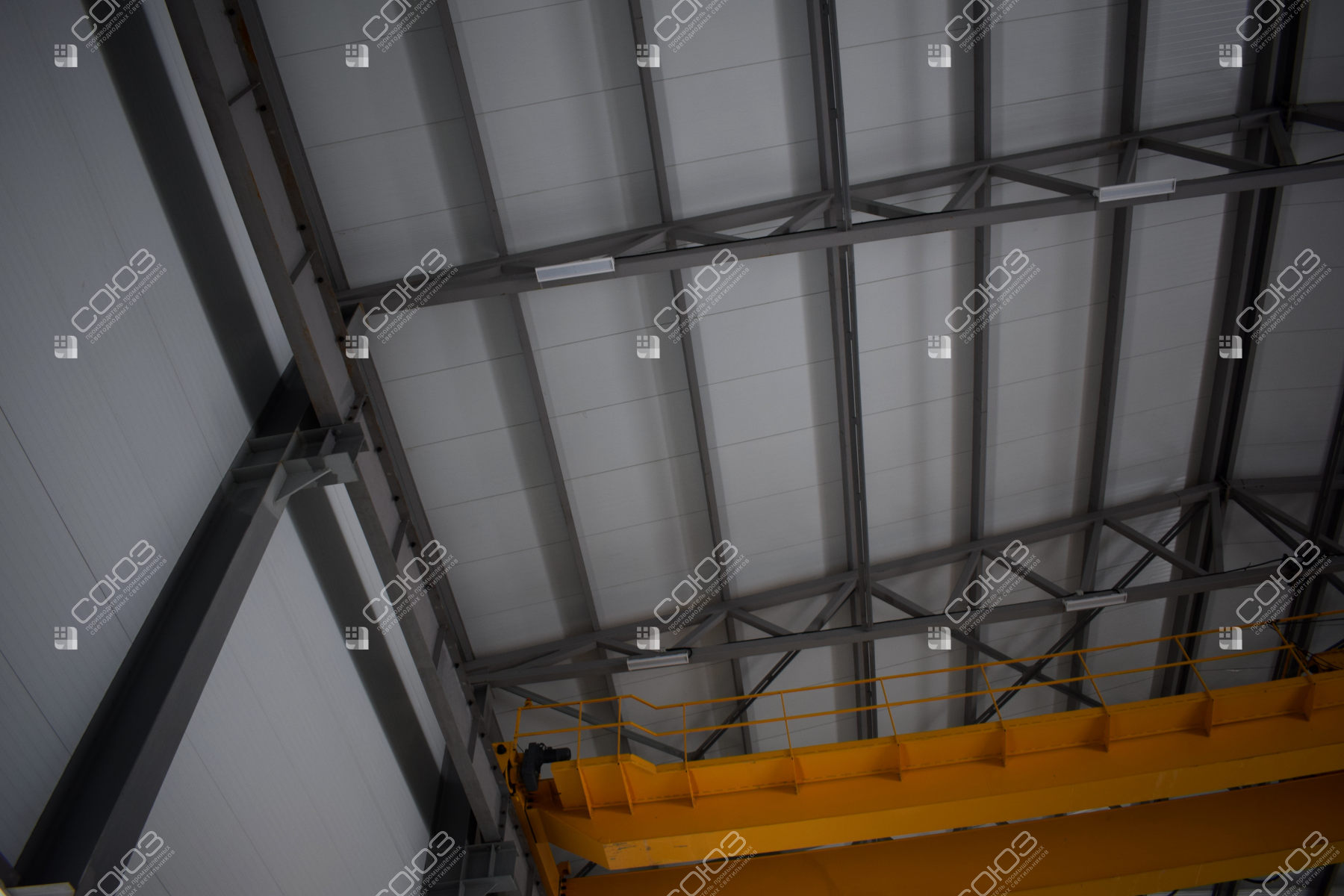

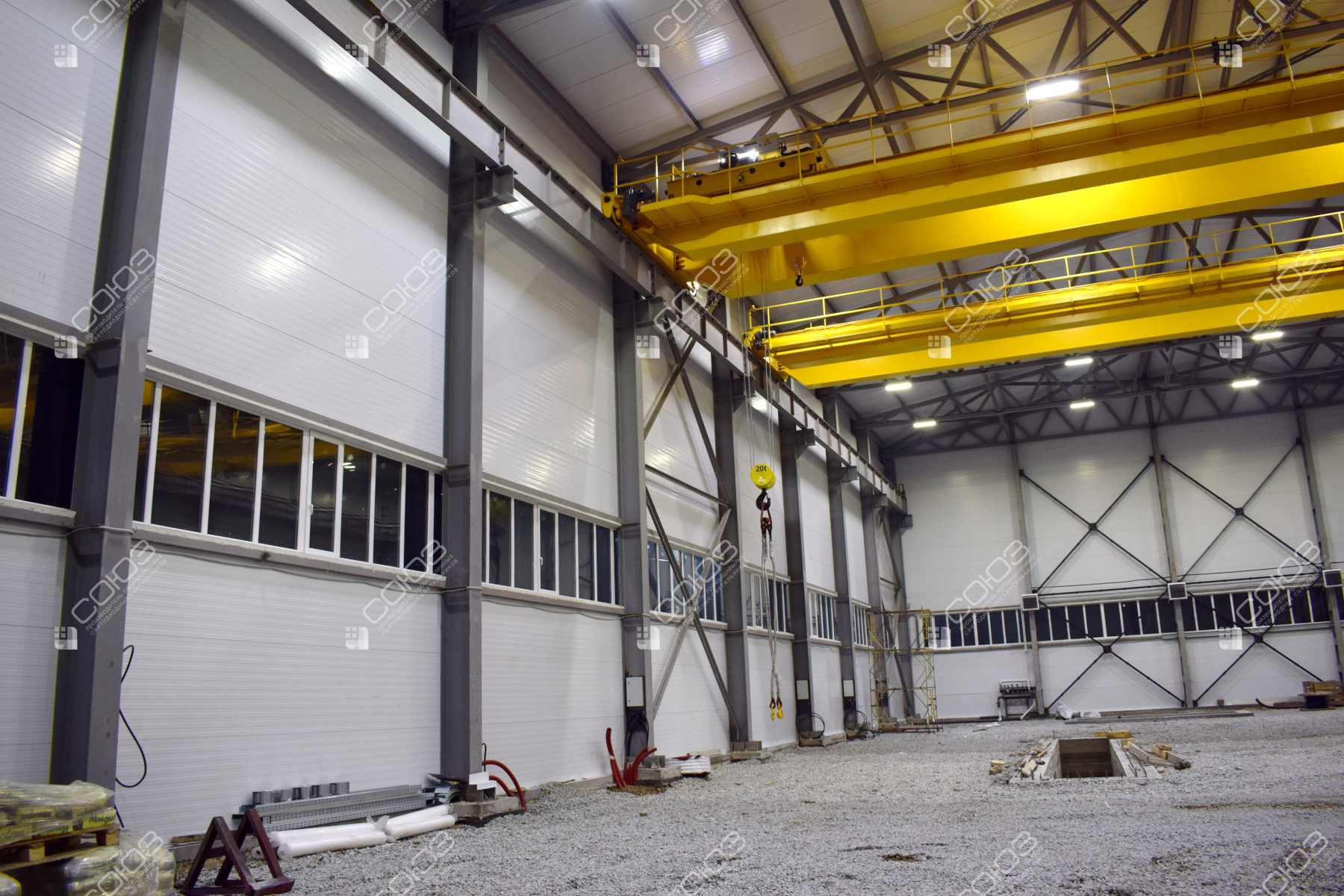

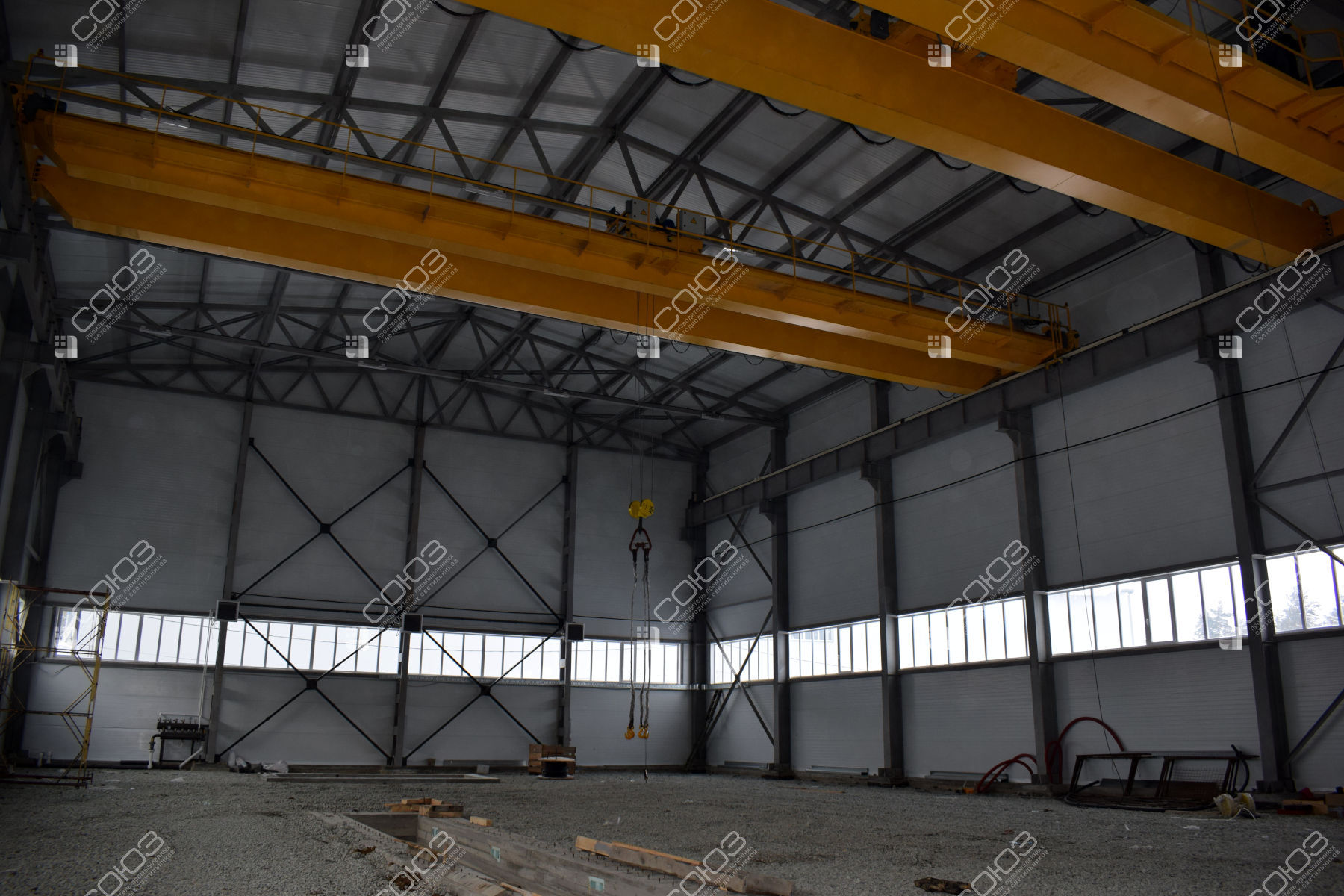

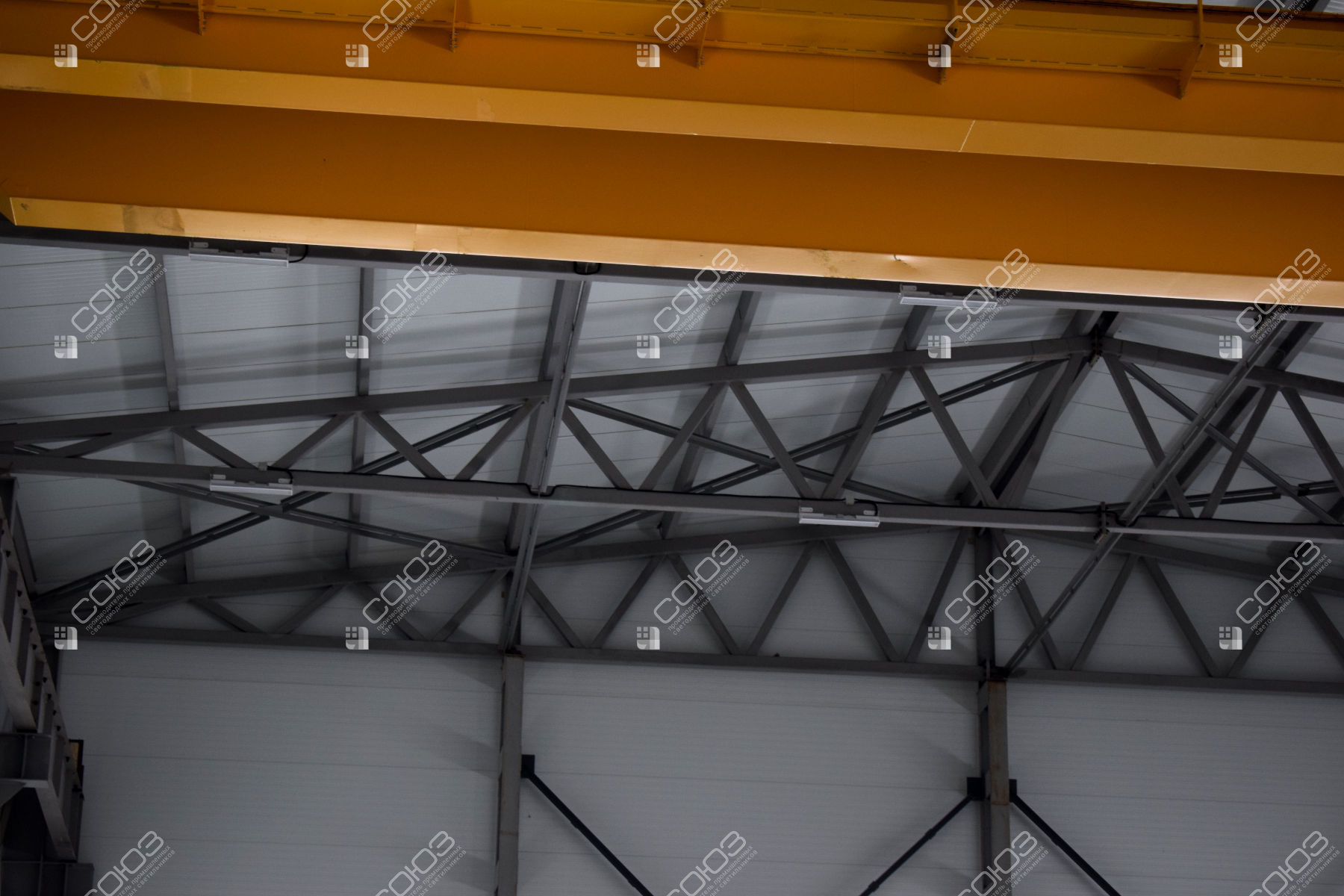

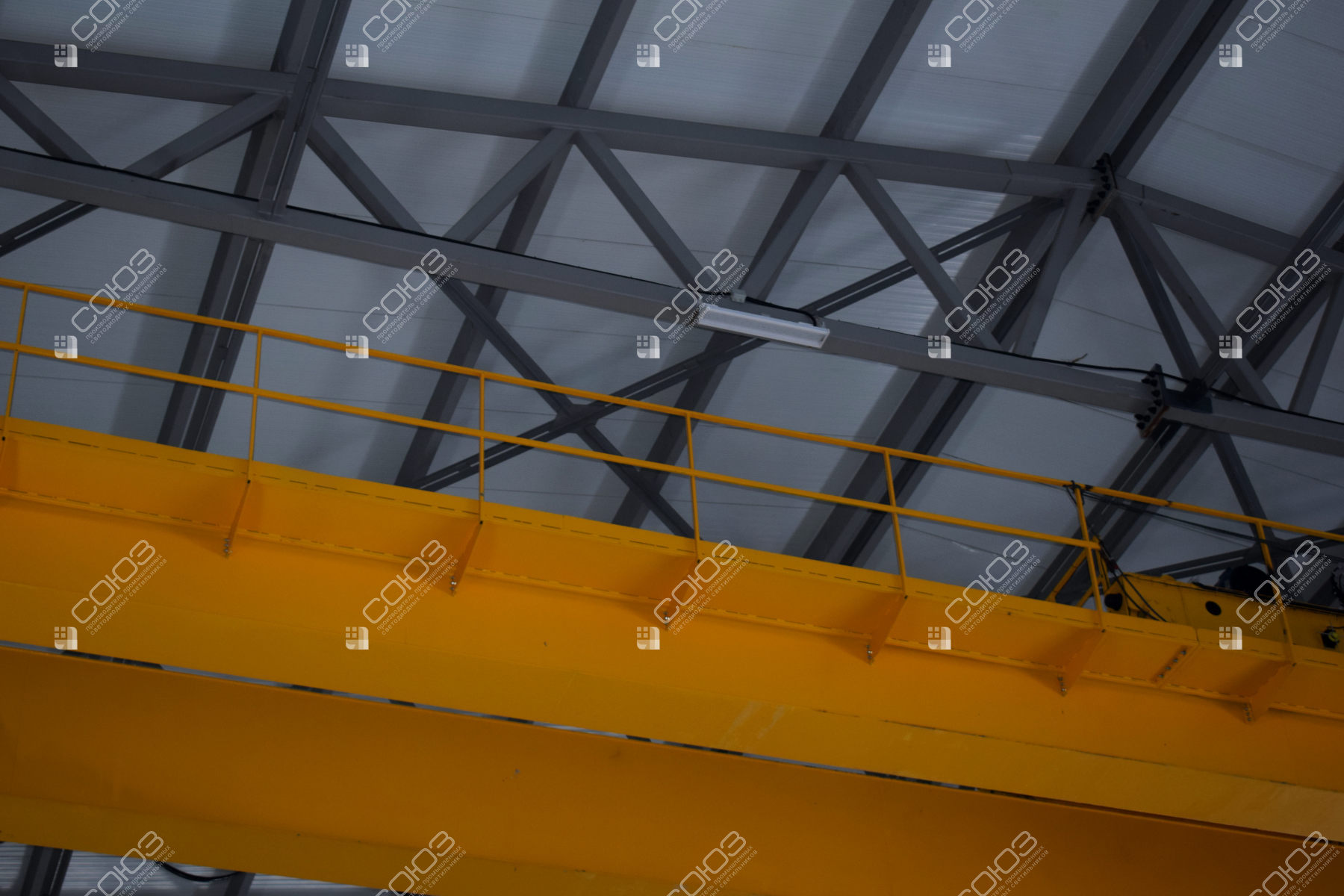

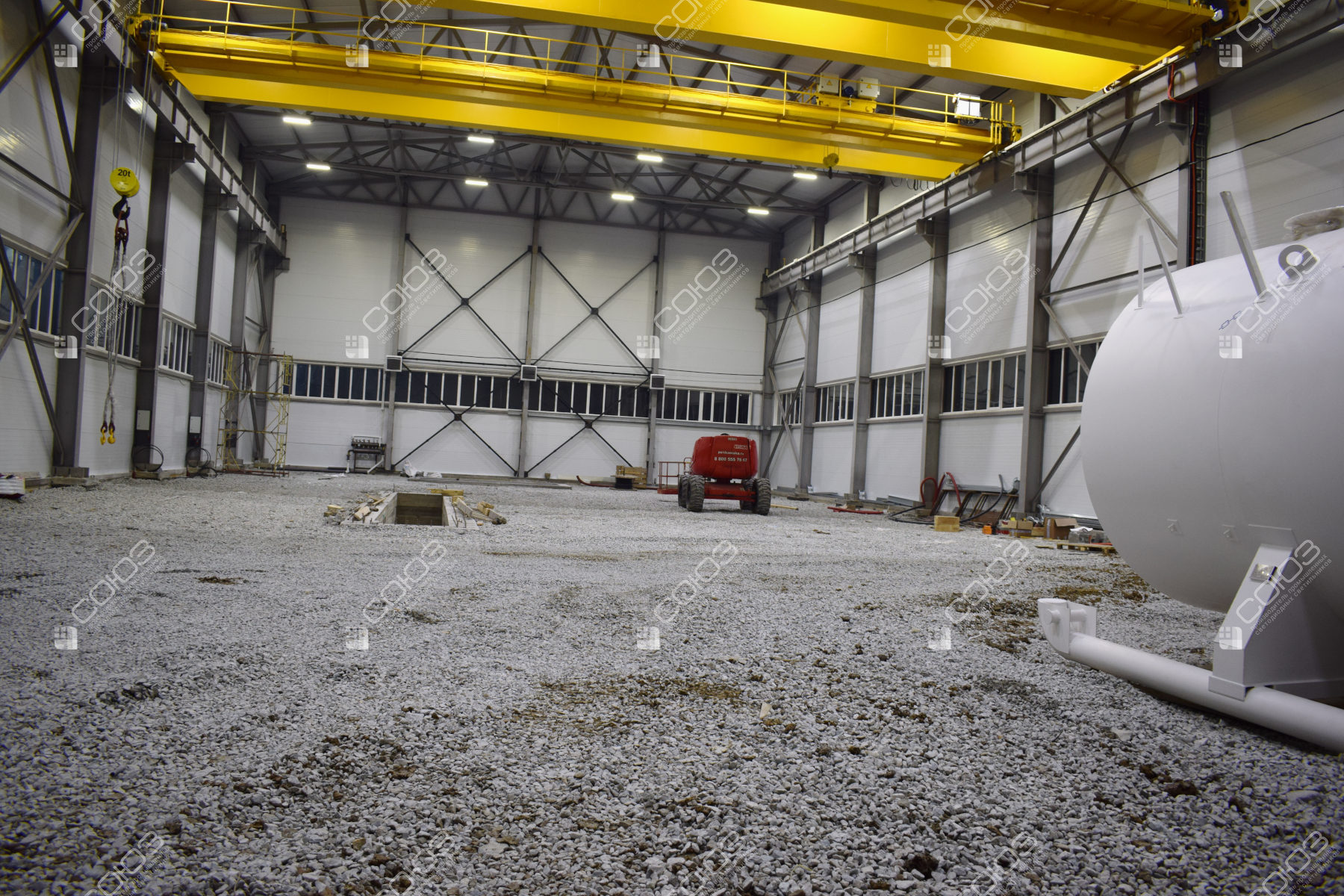

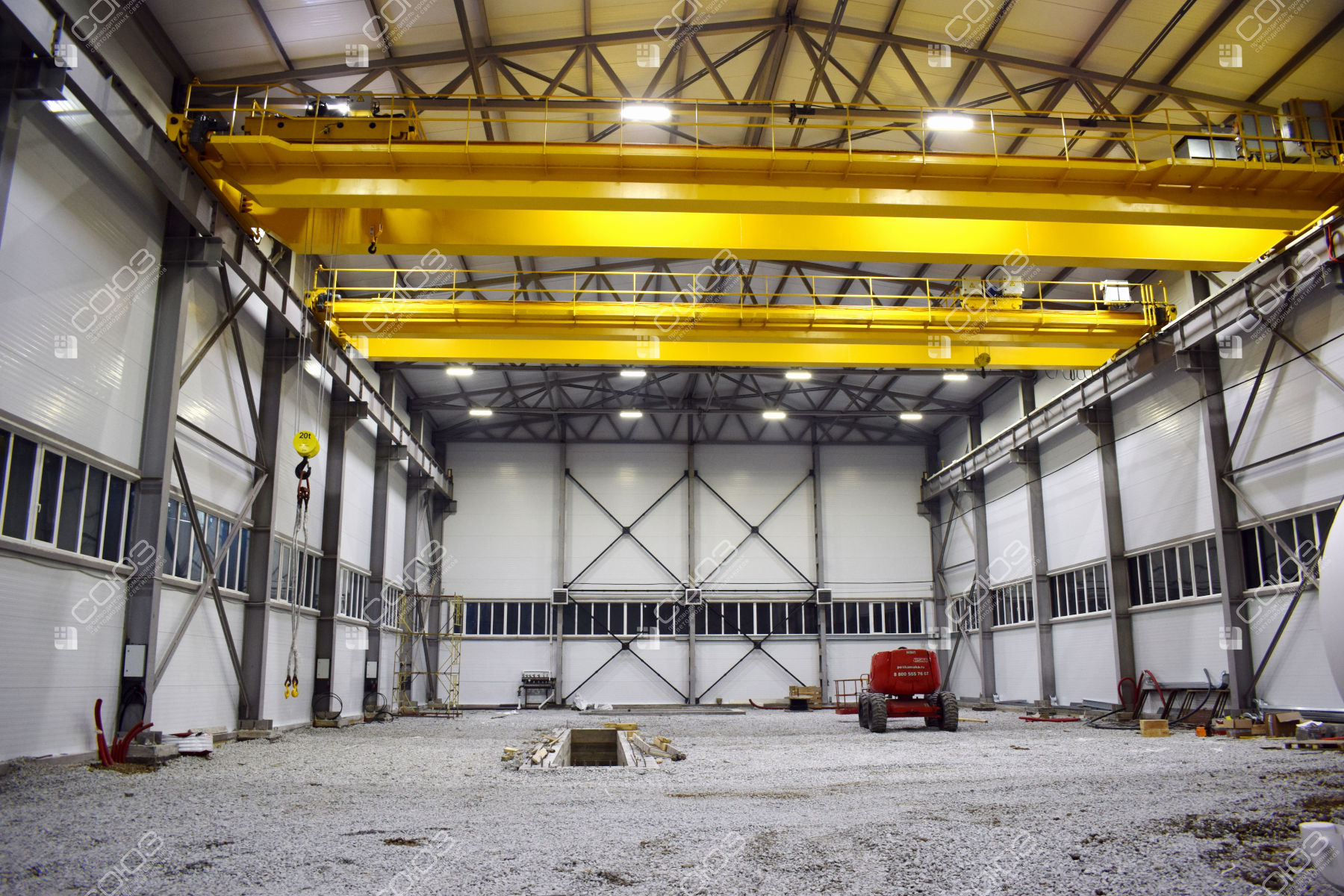

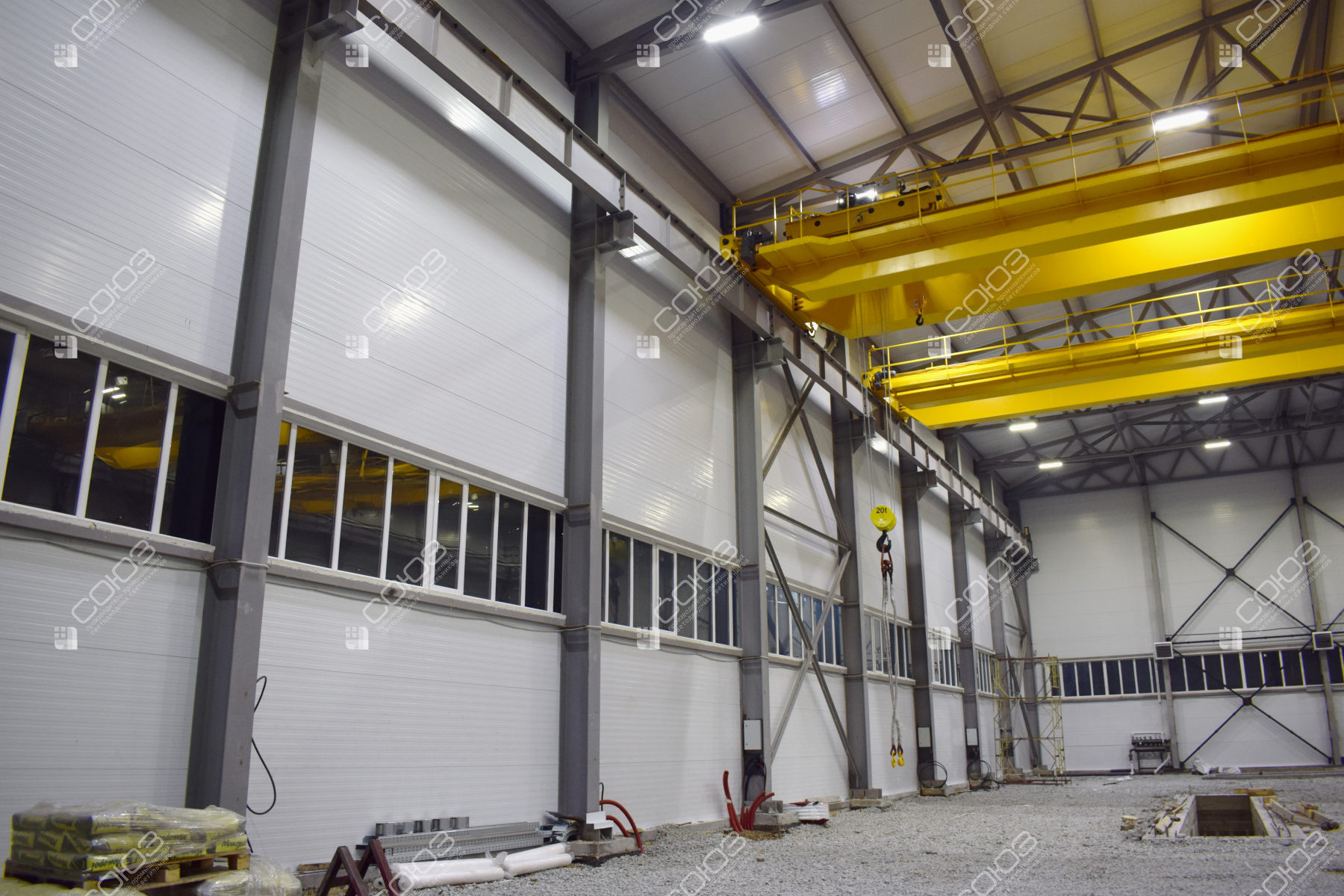

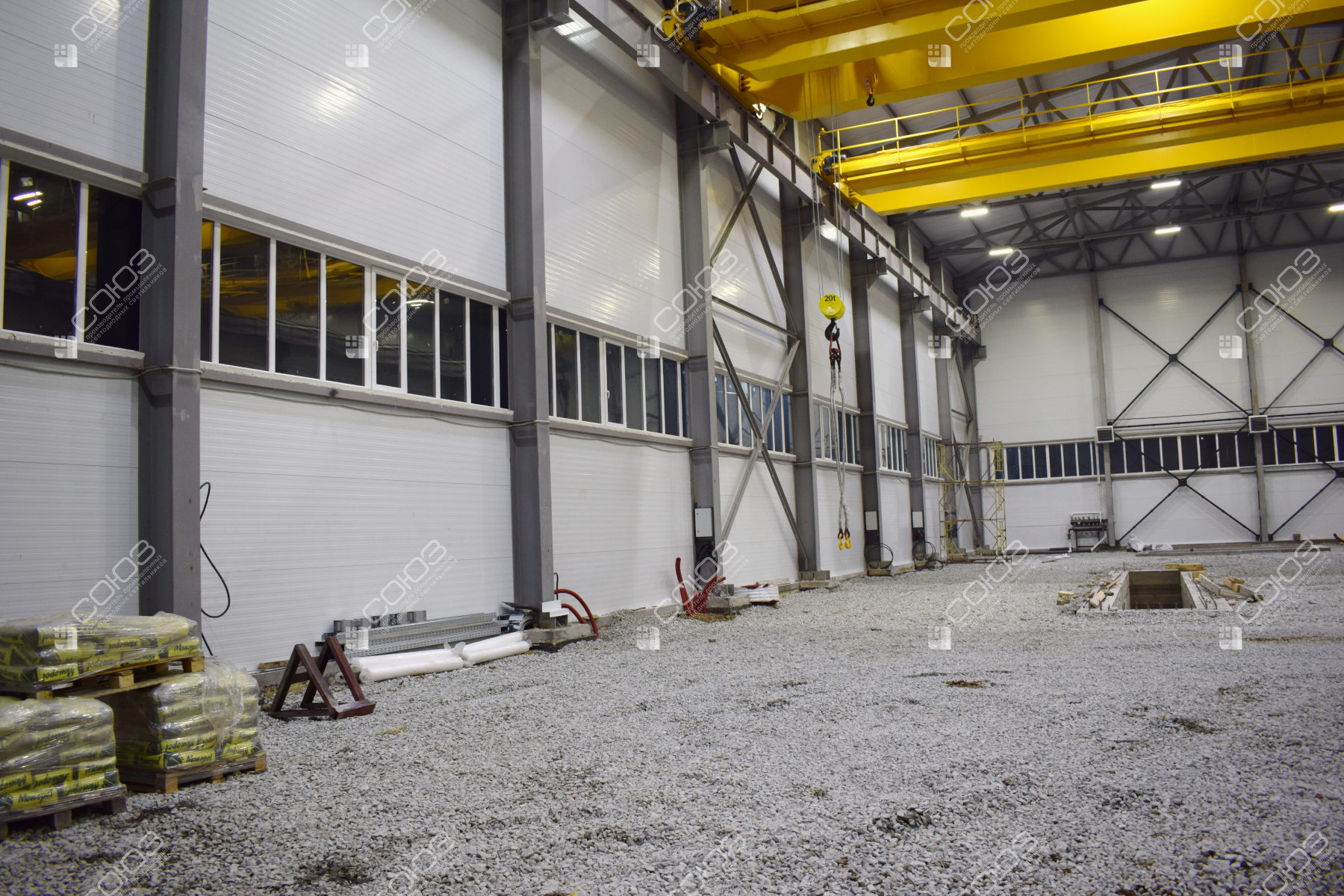

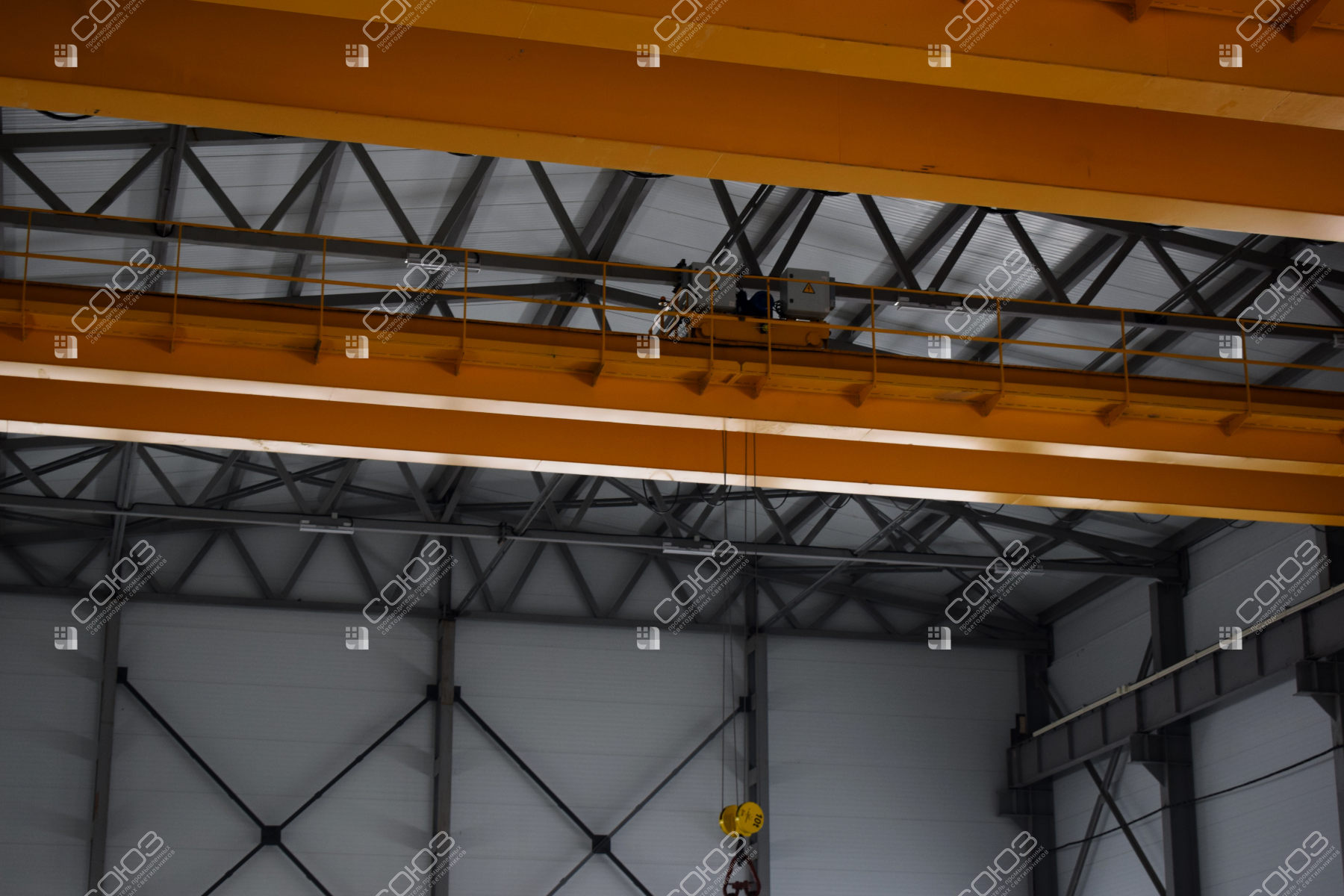

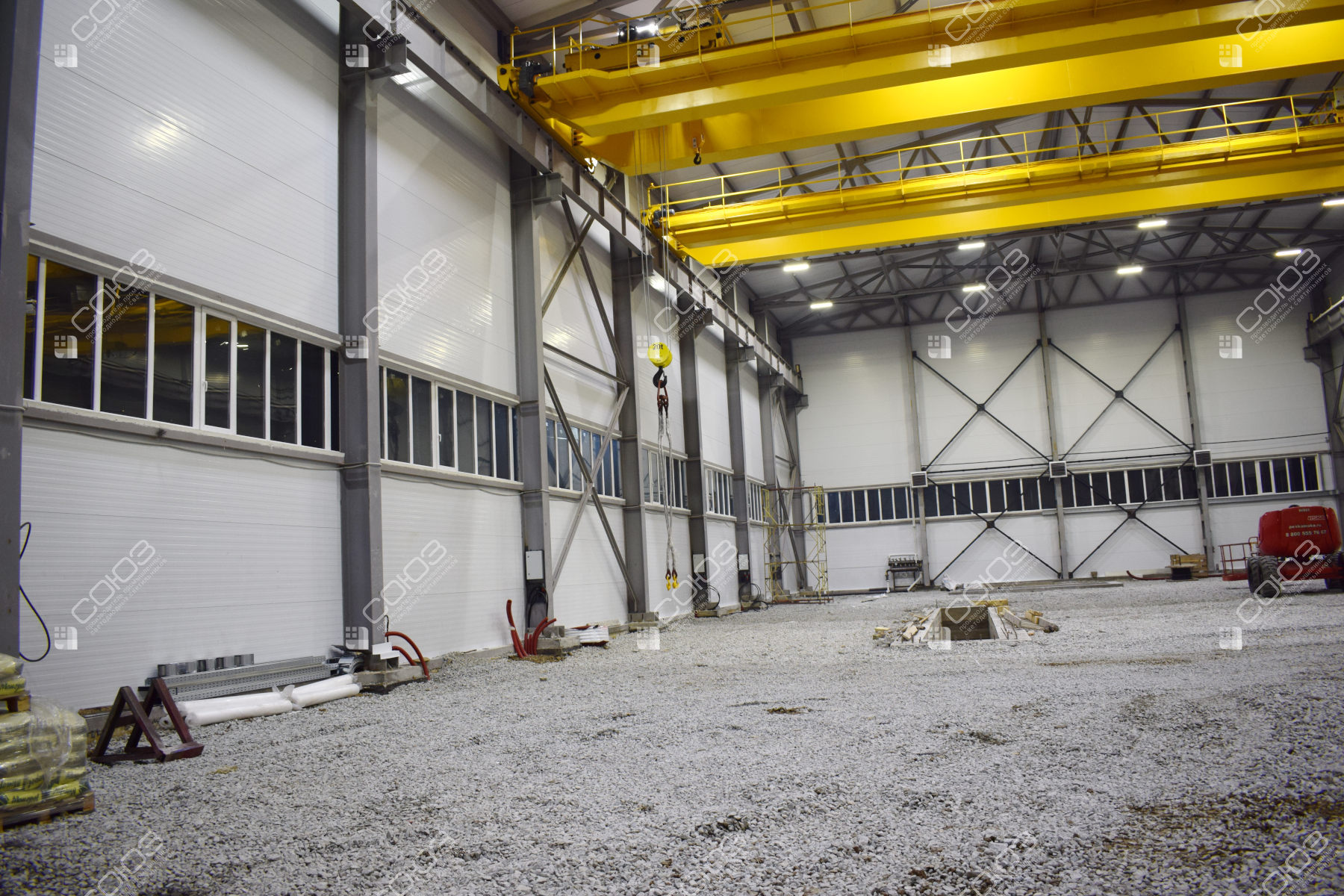

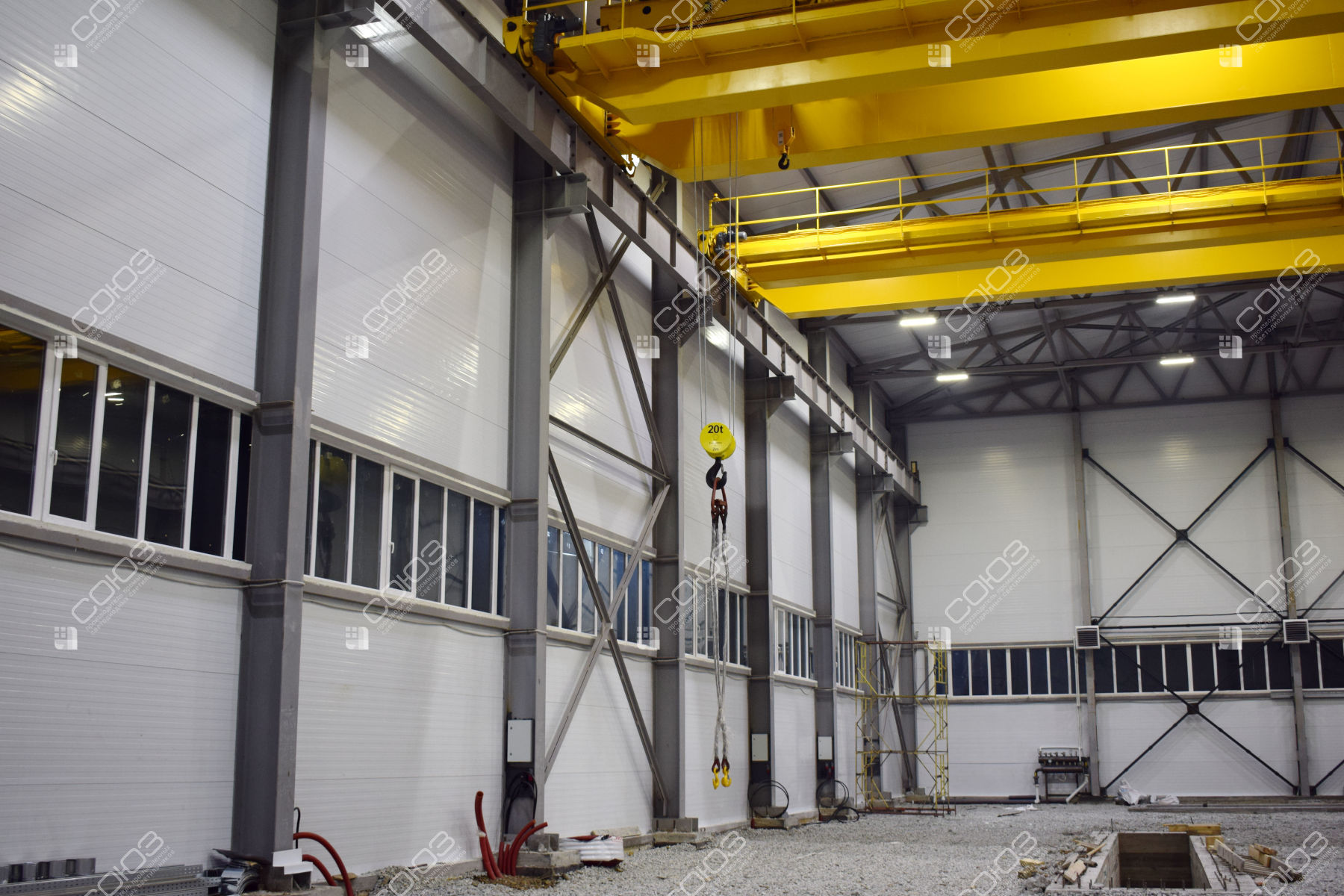

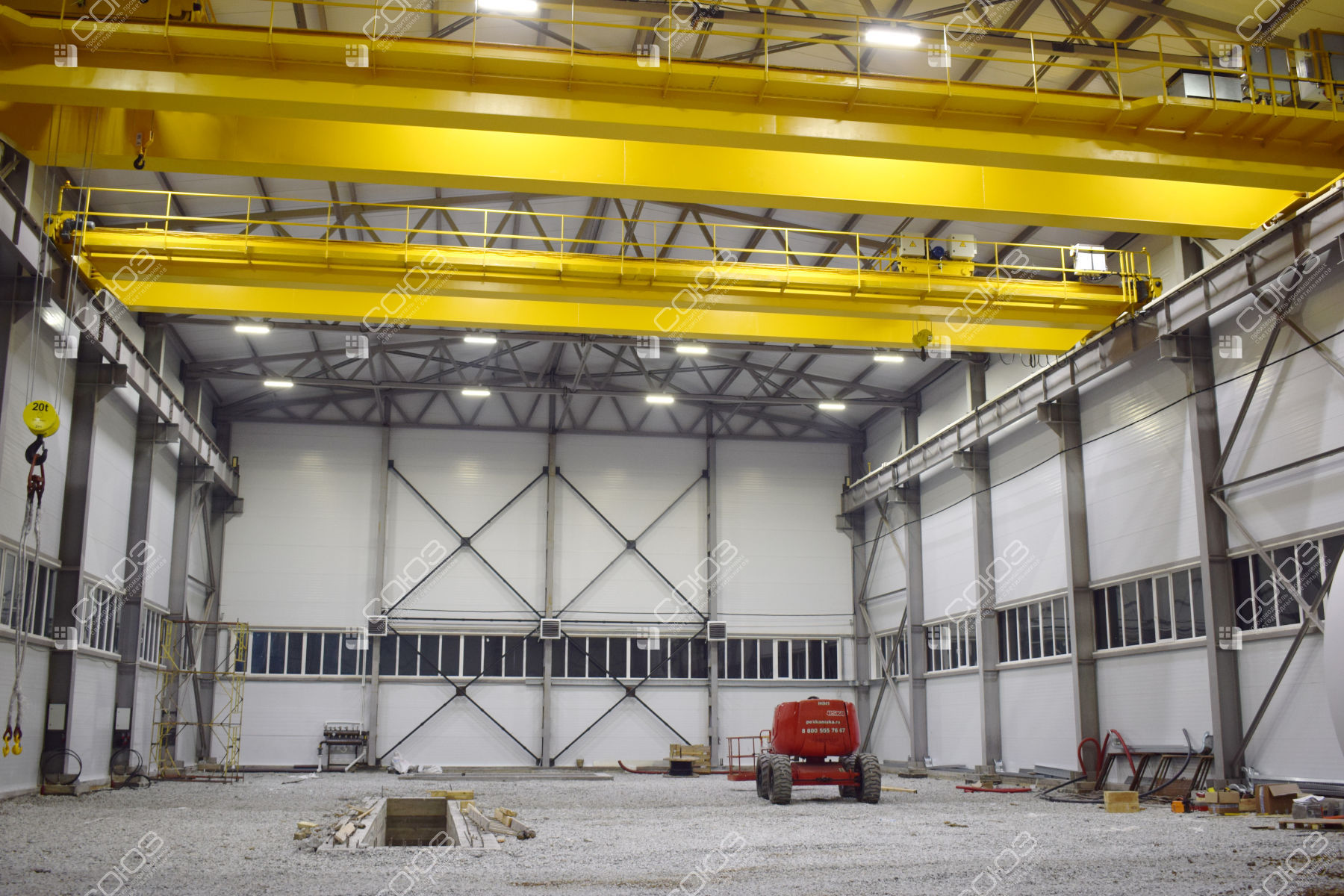

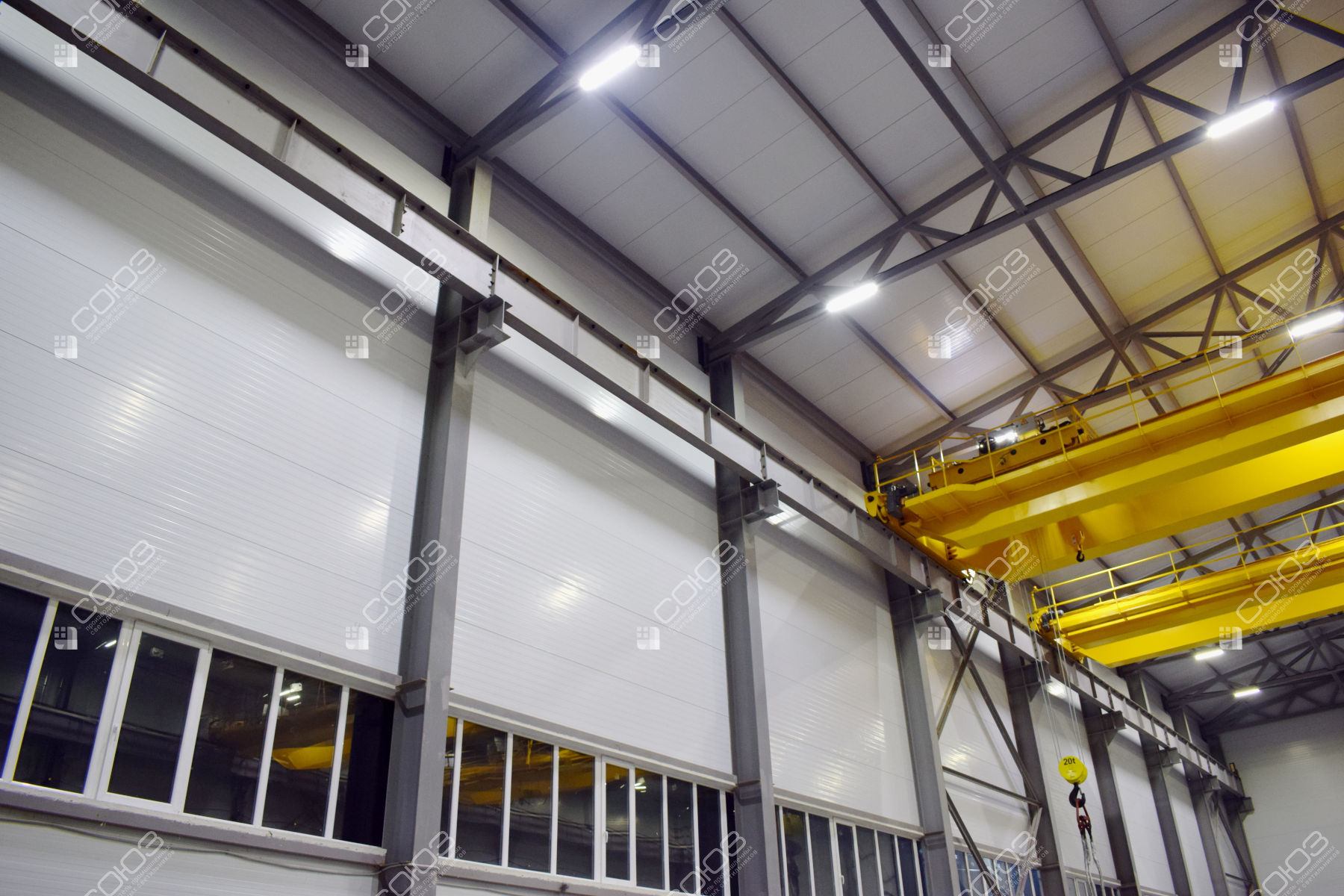

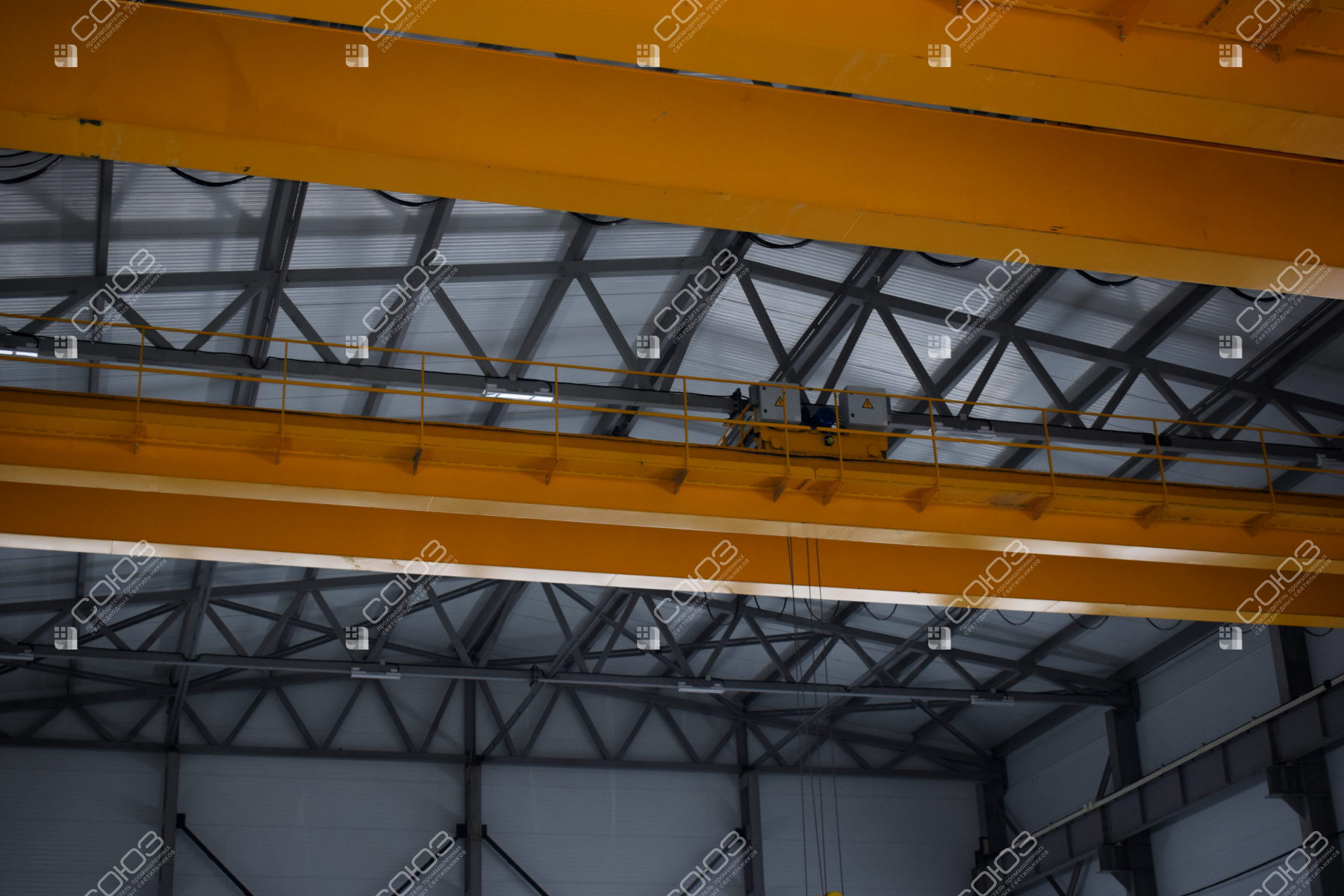

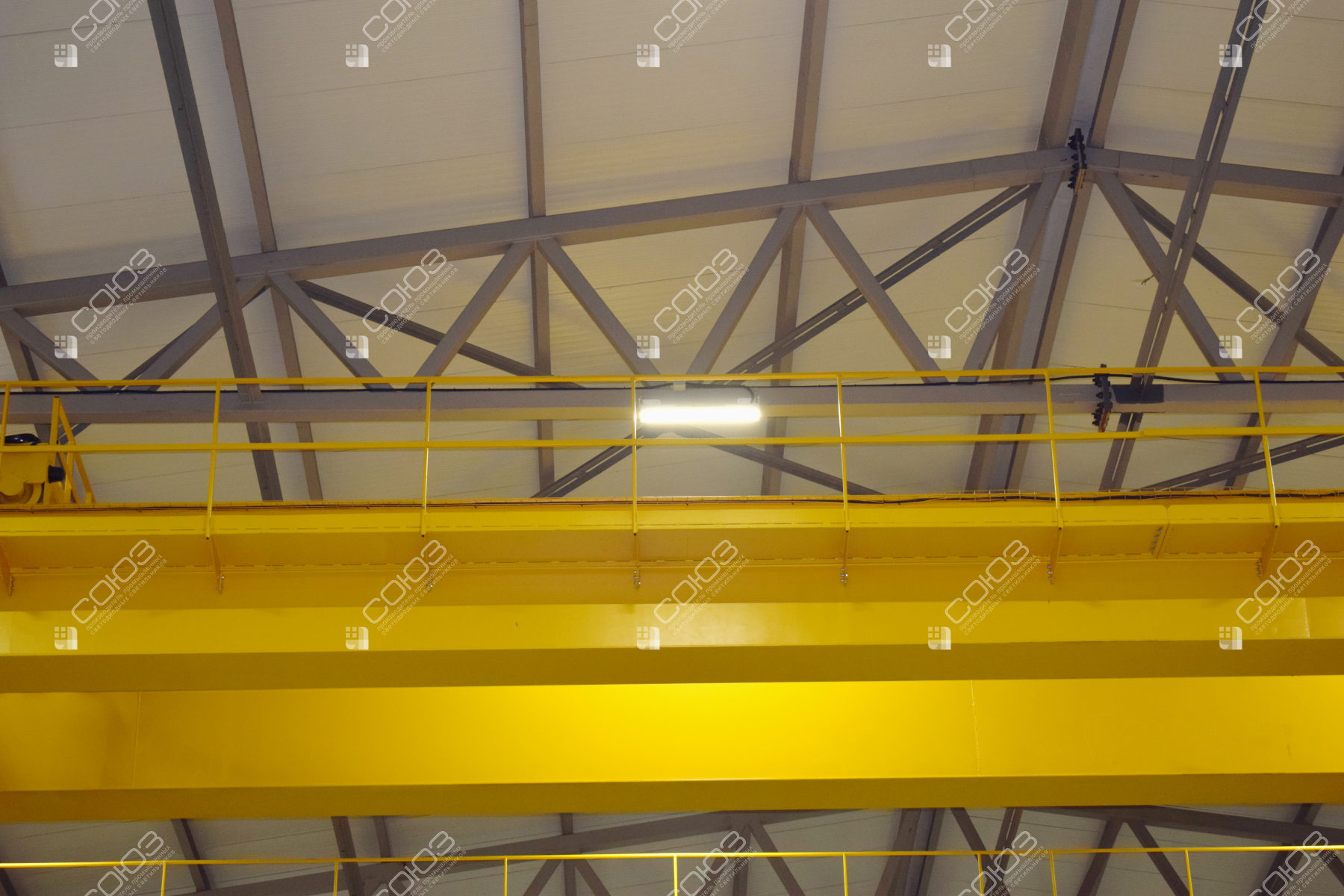

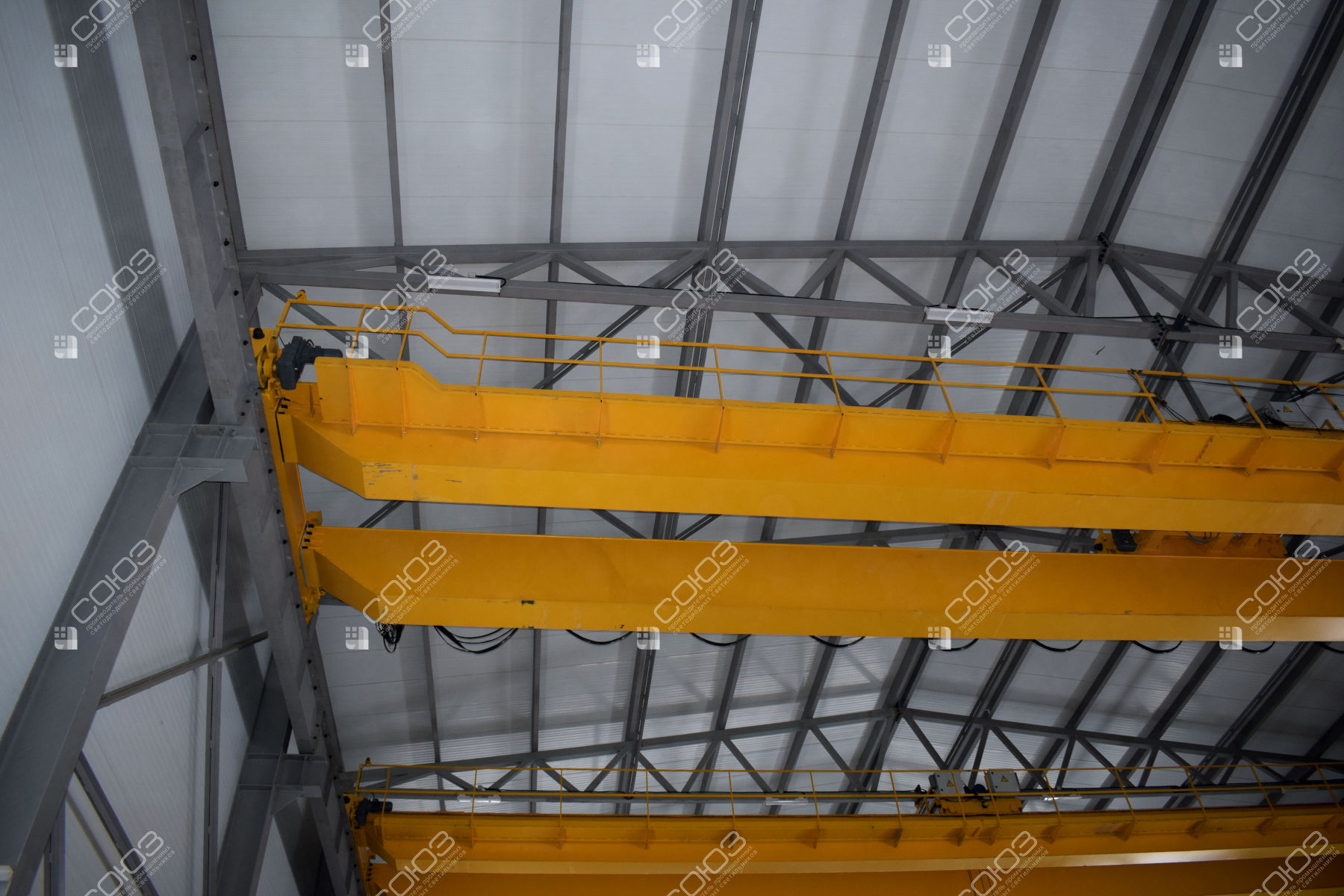

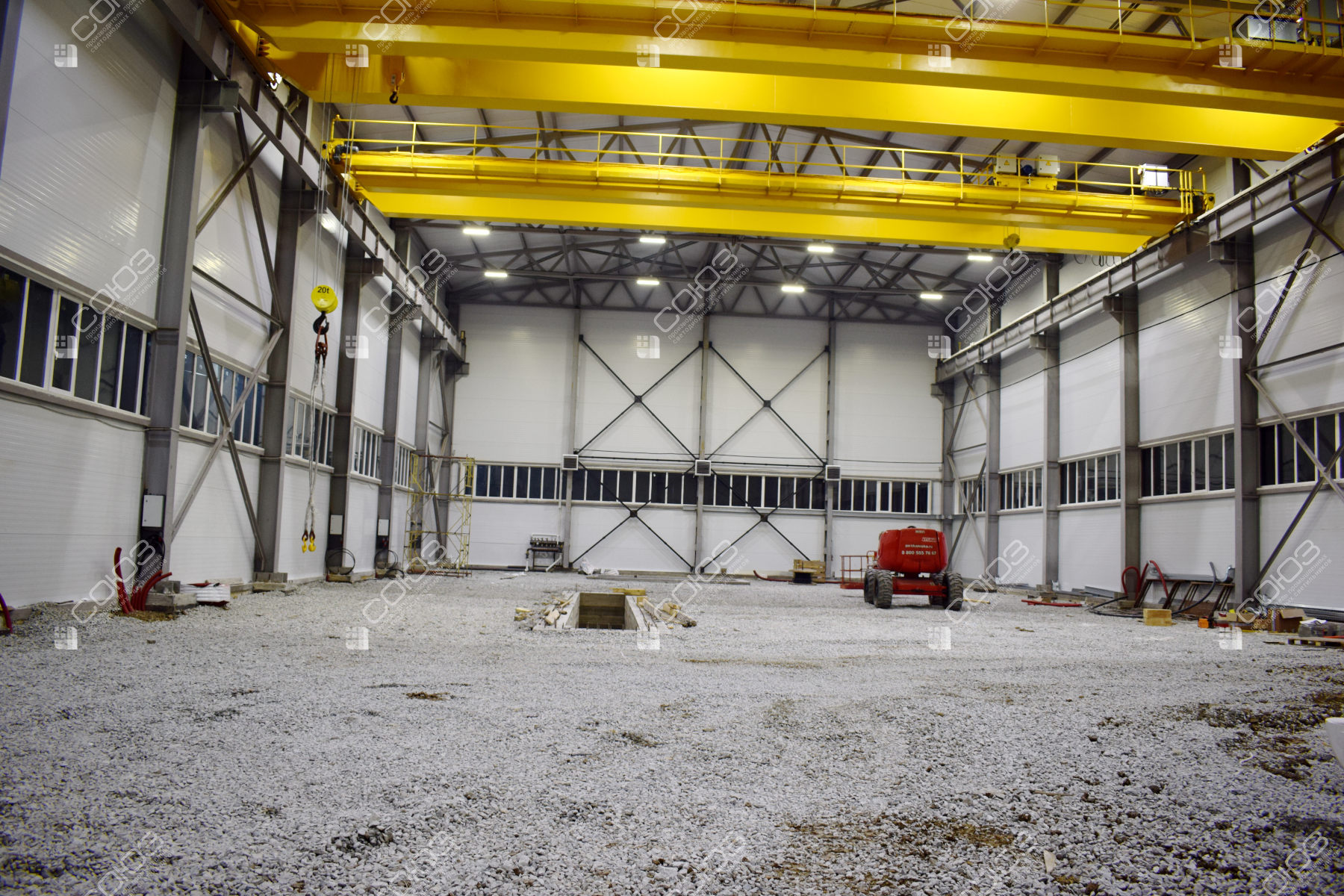

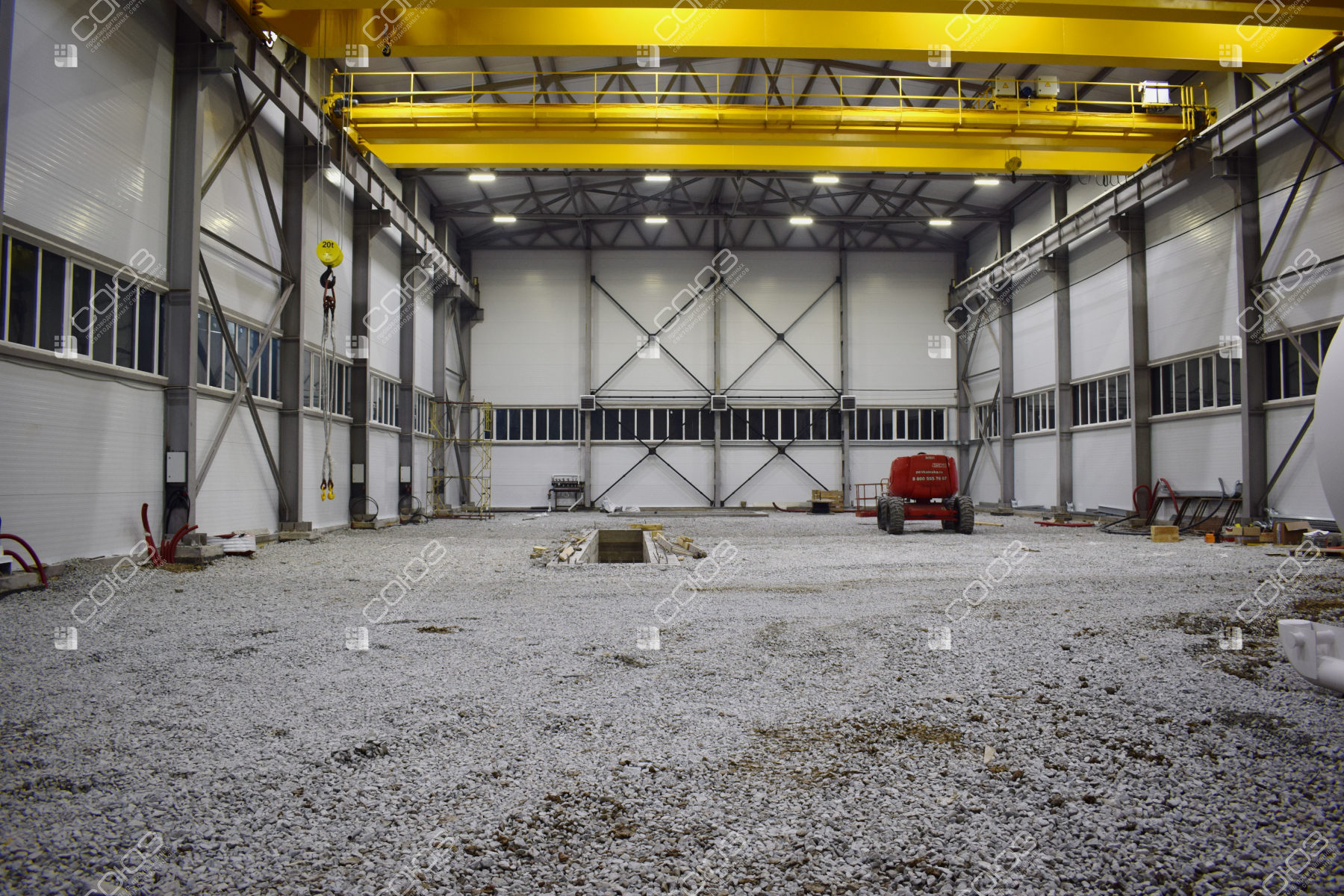

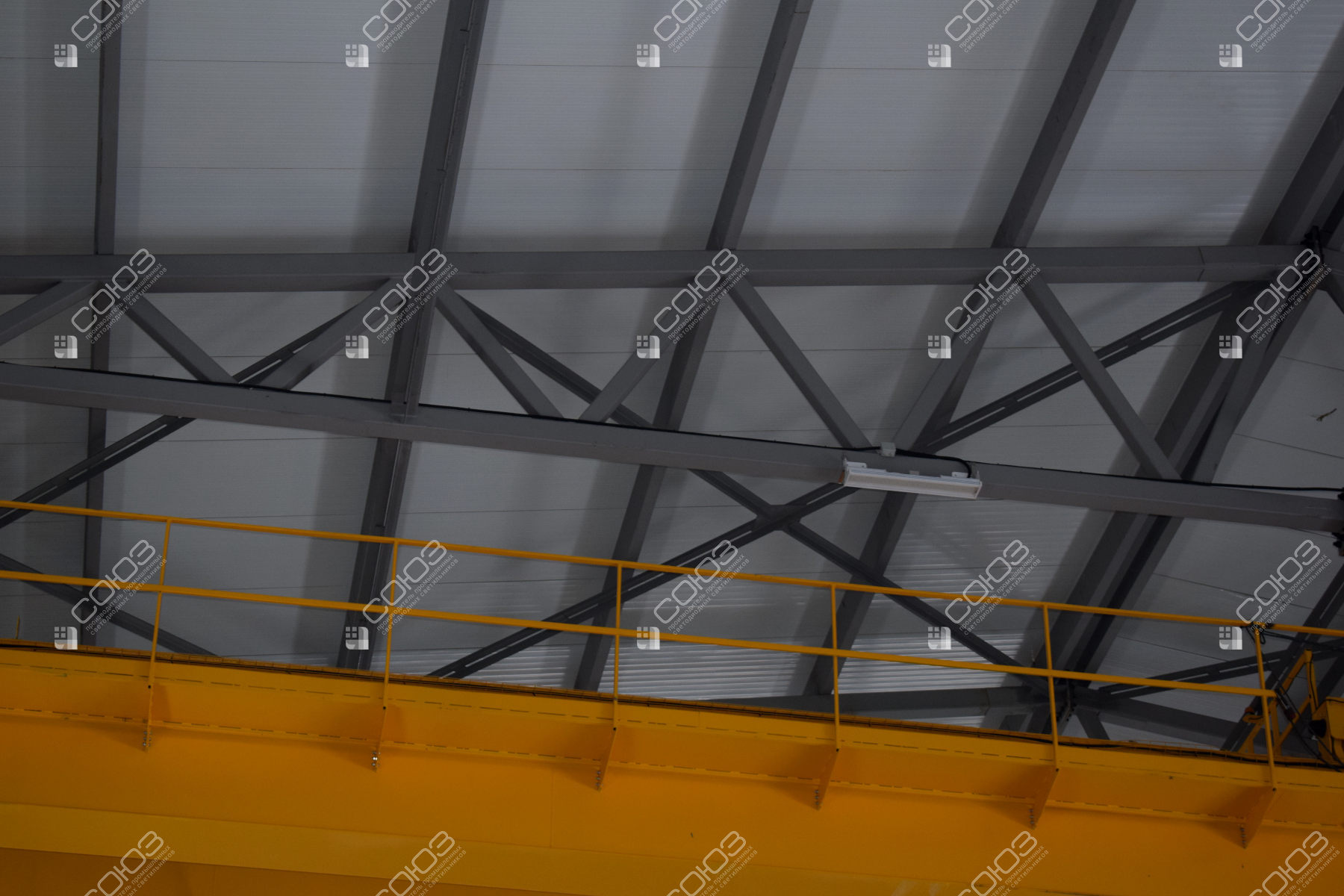

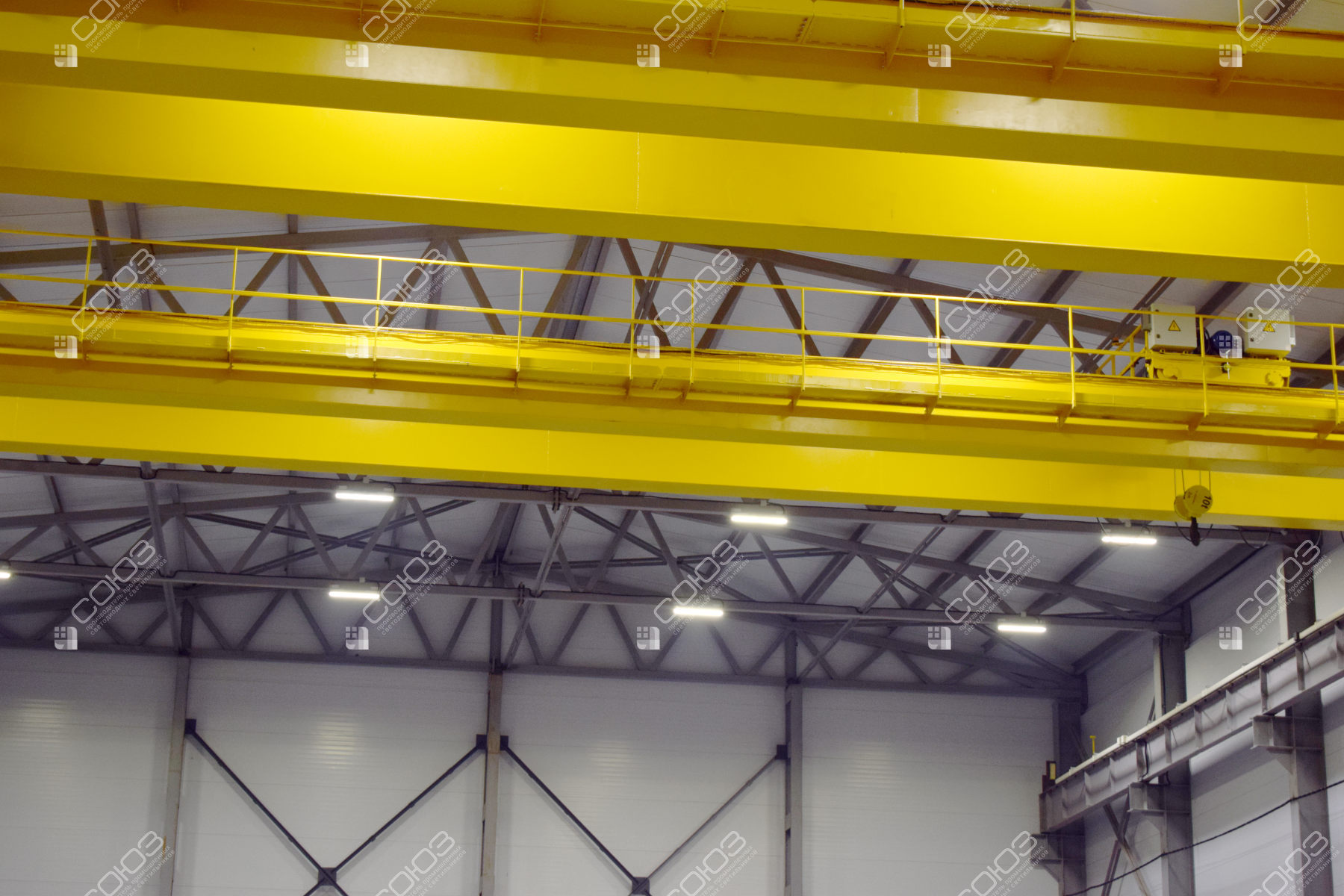

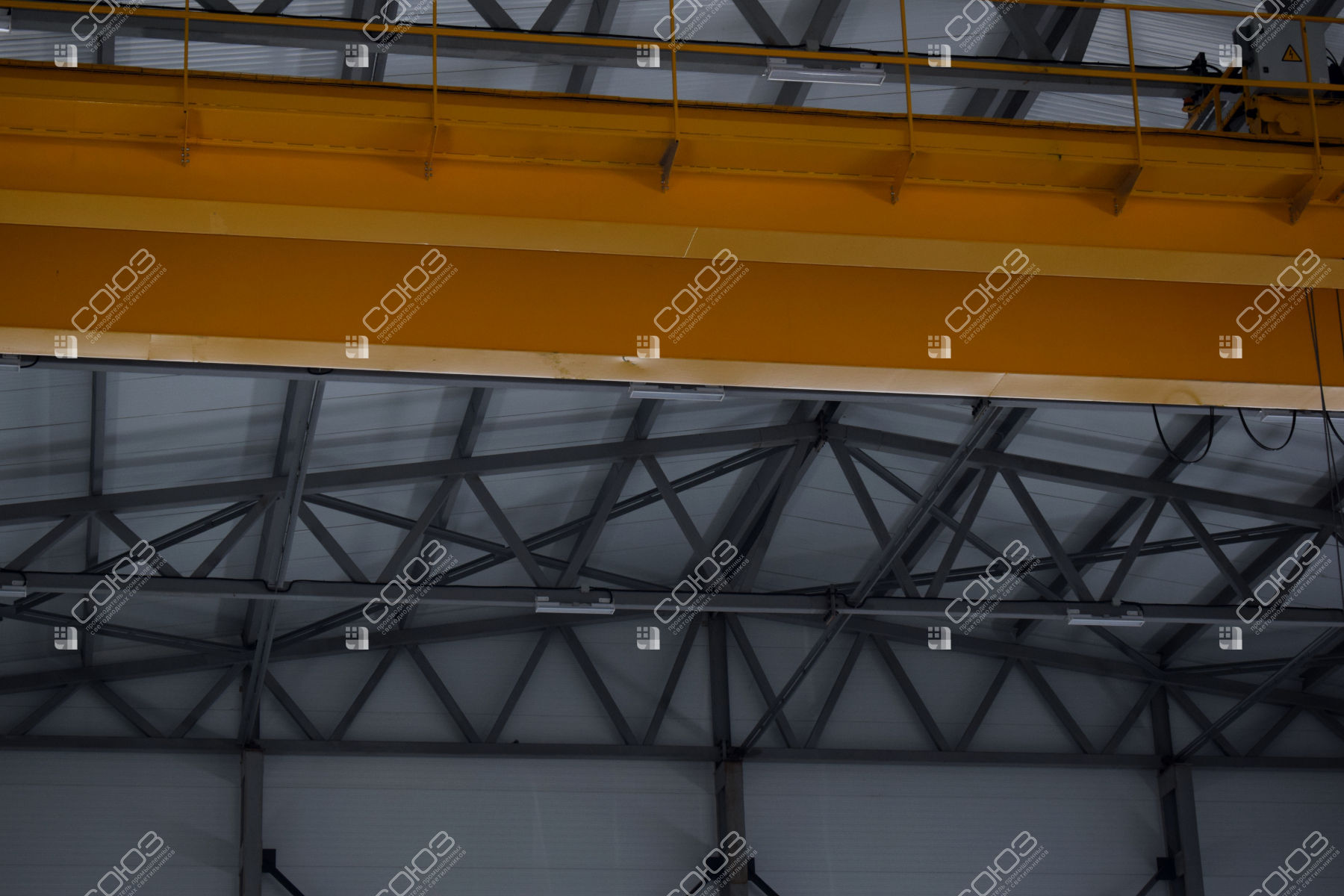

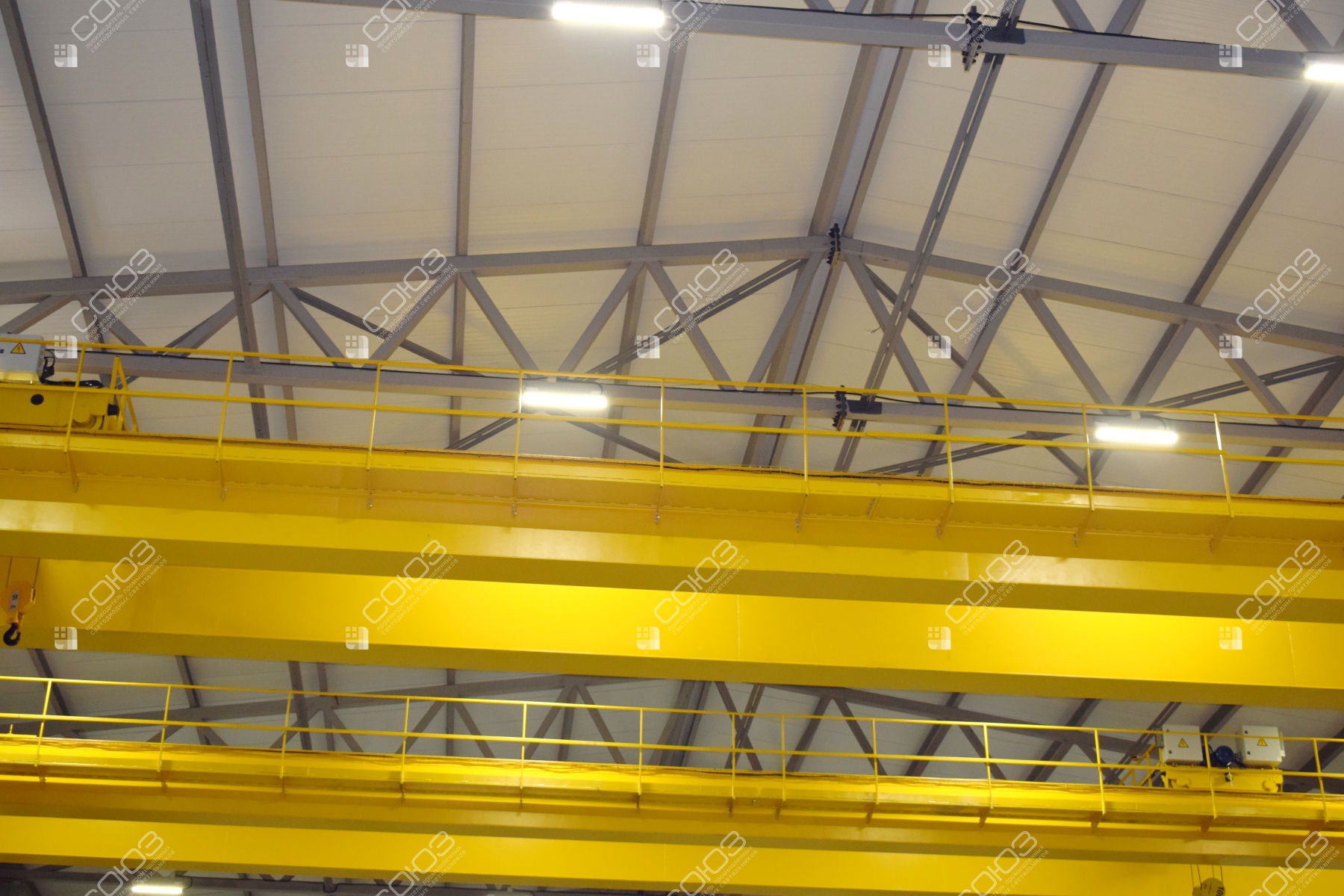

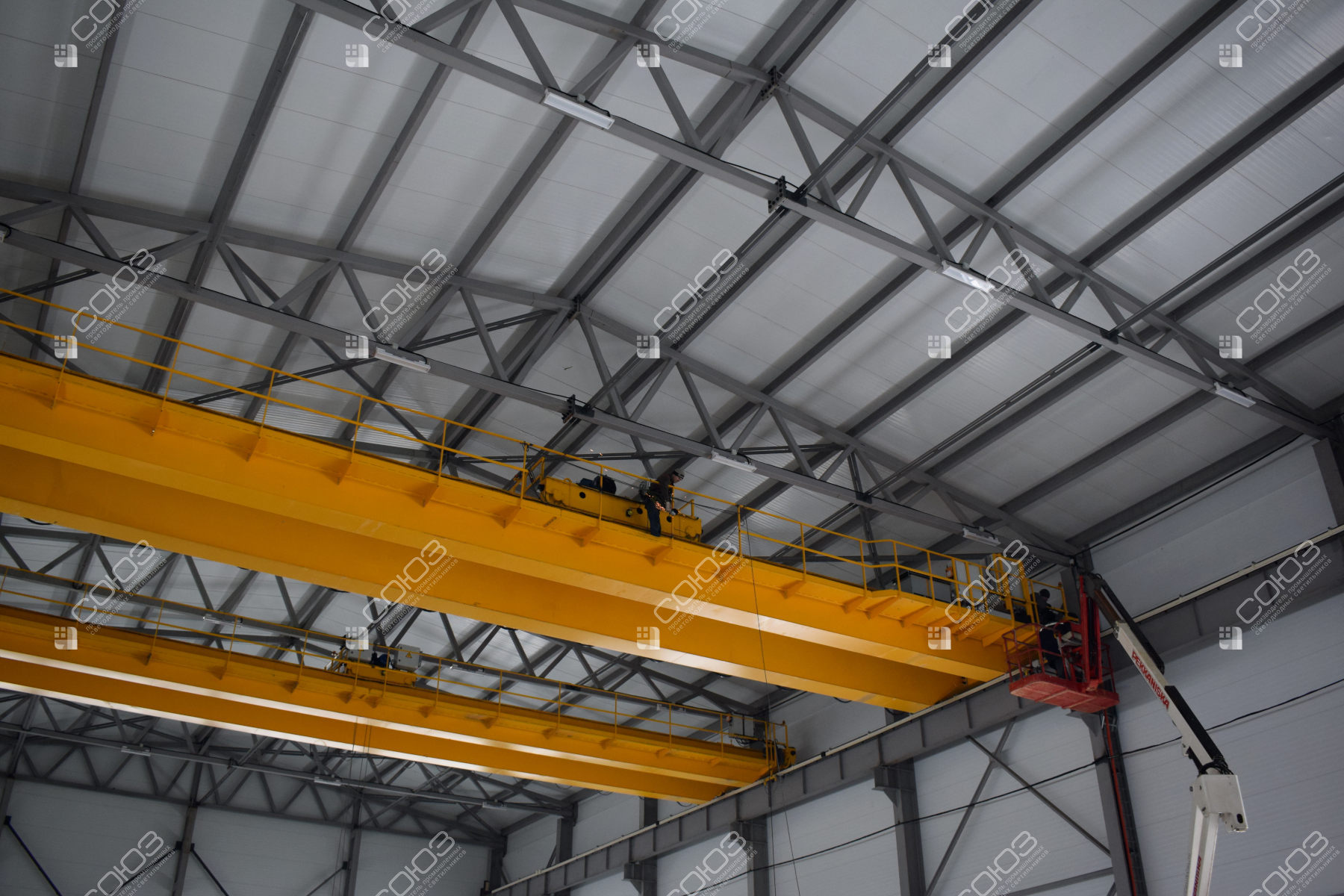

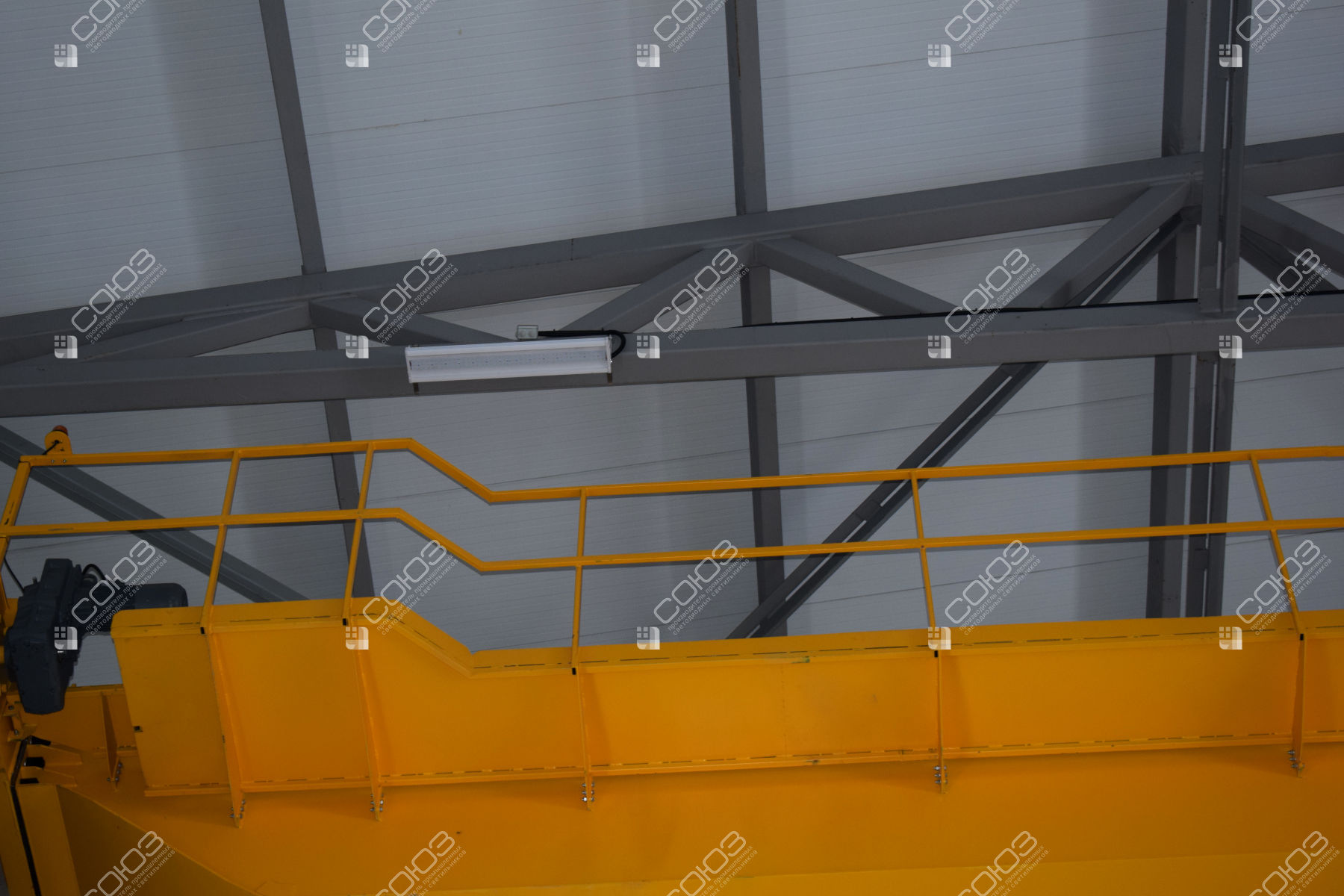

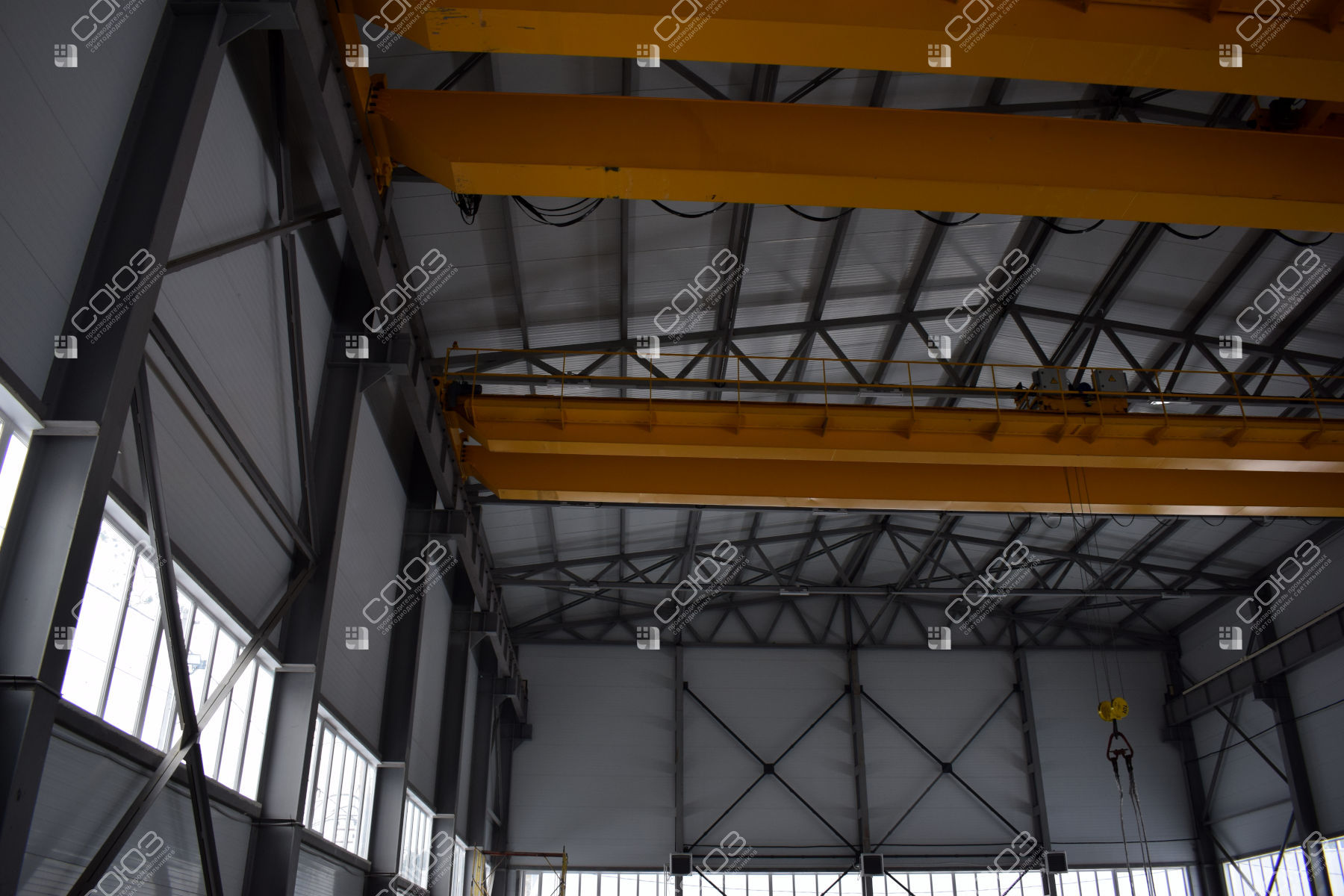

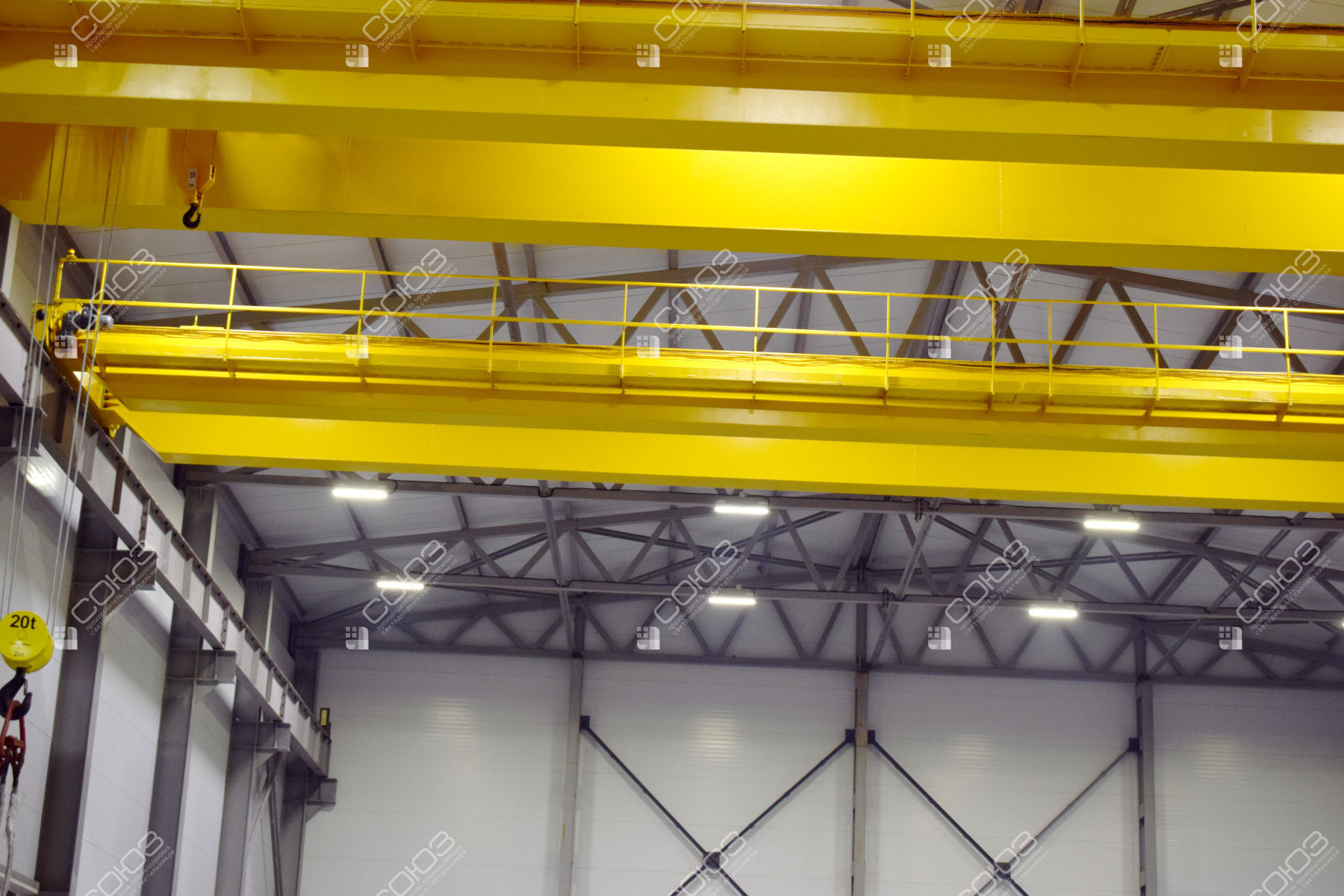

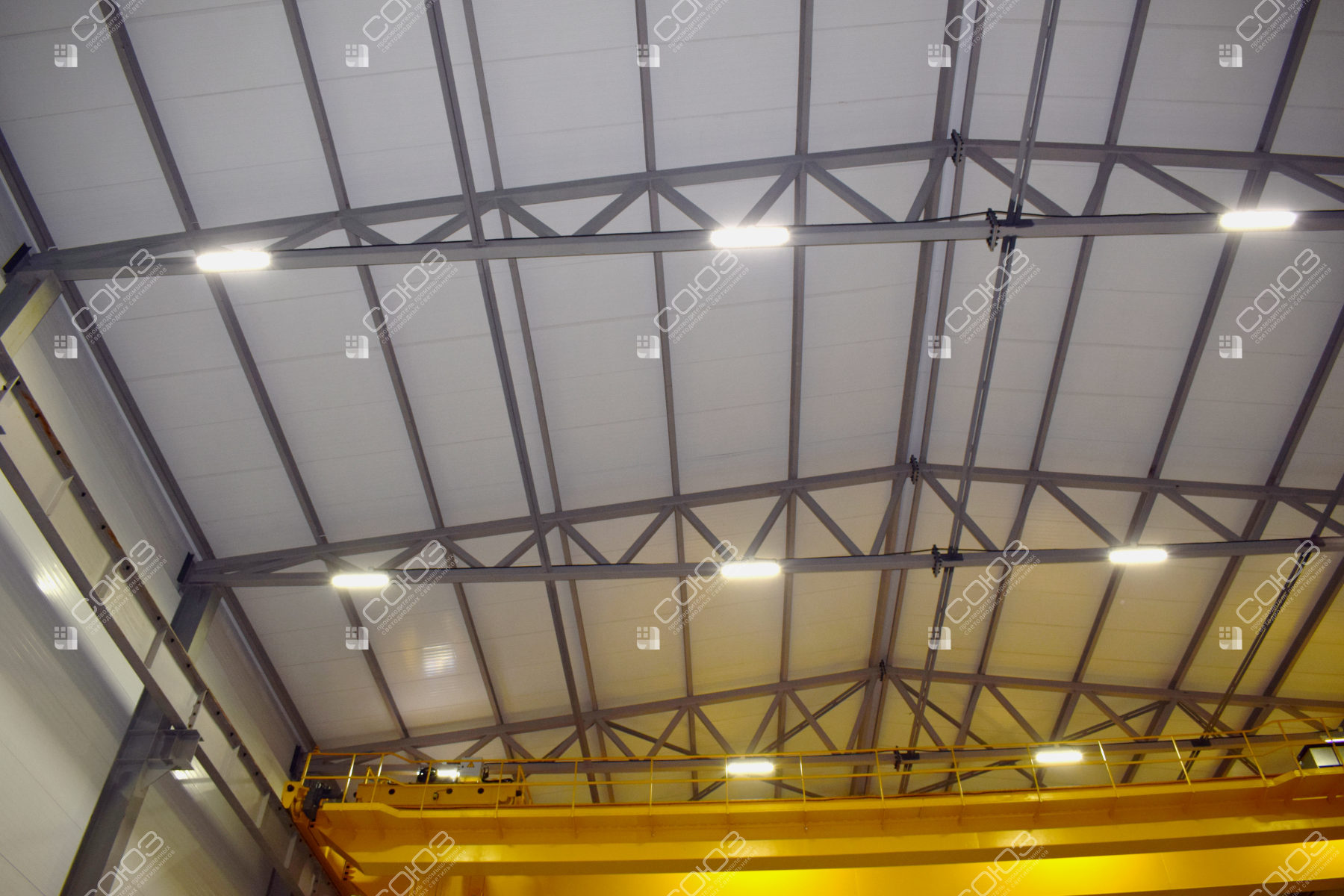

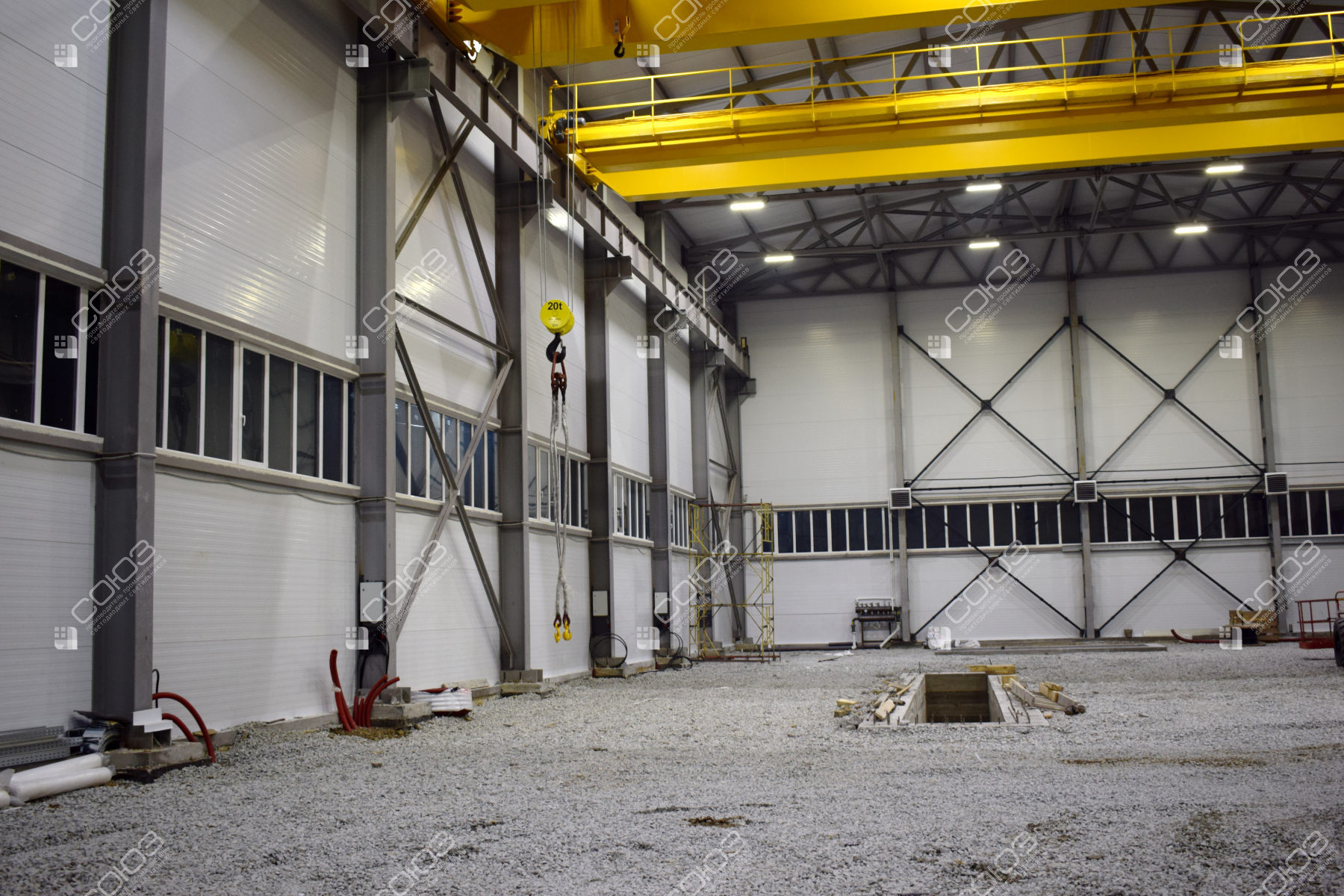

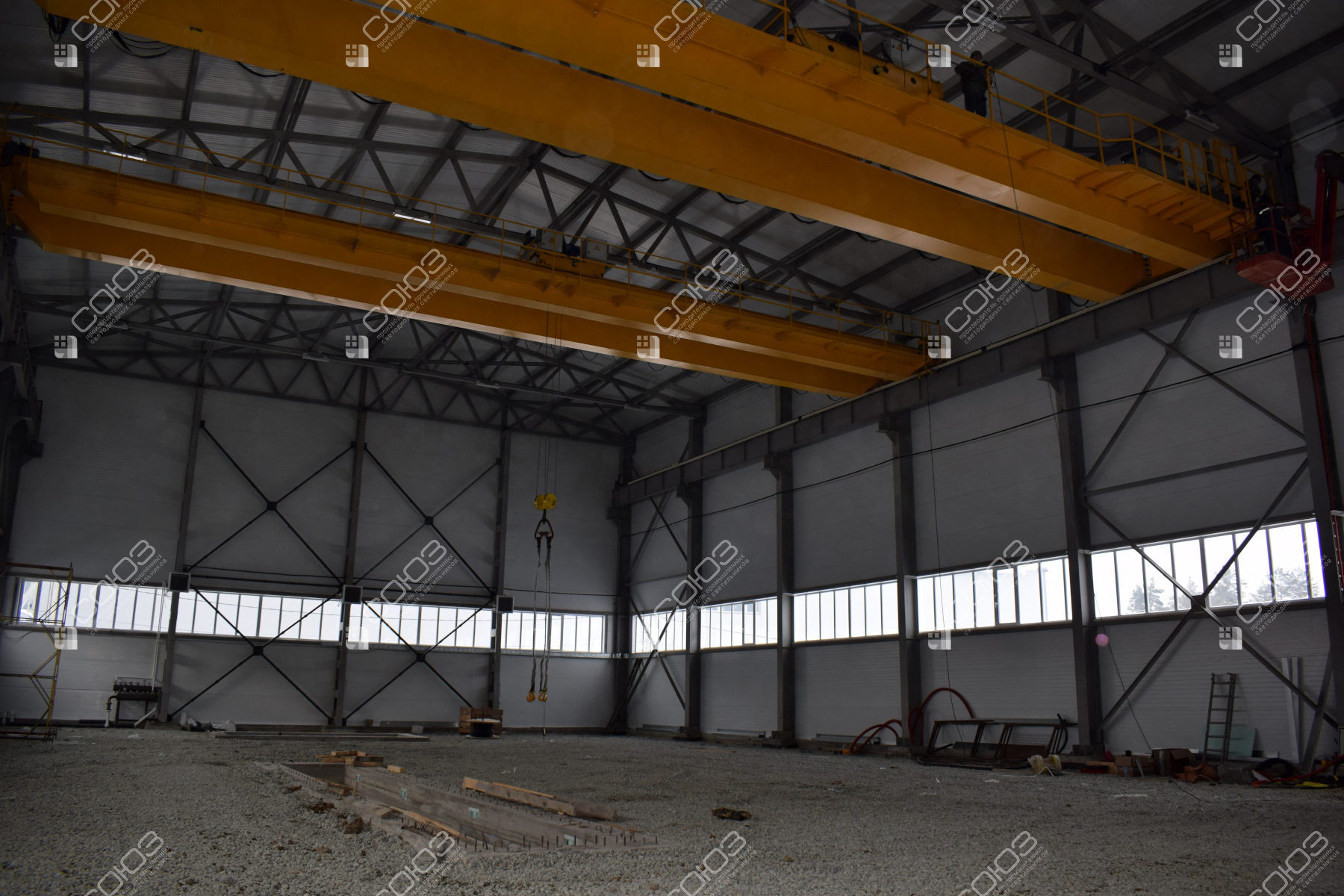

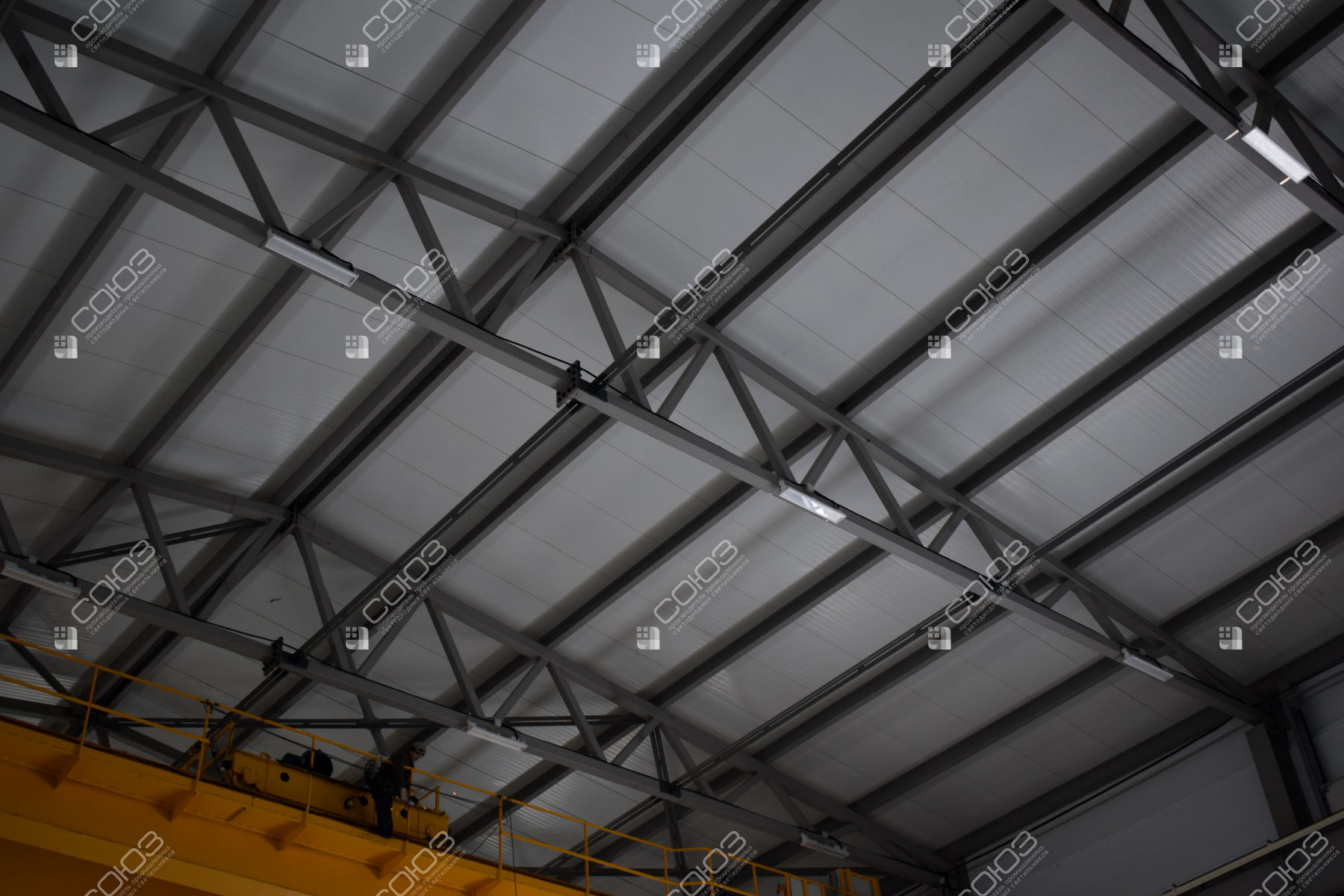

Большая галерея показывает помещение с разных точек: рабочую площадку, фермы, мостовые краны и расположение светильников. Это помогает оценить схему размещения в высоком промышленном пролёте.
Оборудование проекта
СОЮЗ 24-210/1-67

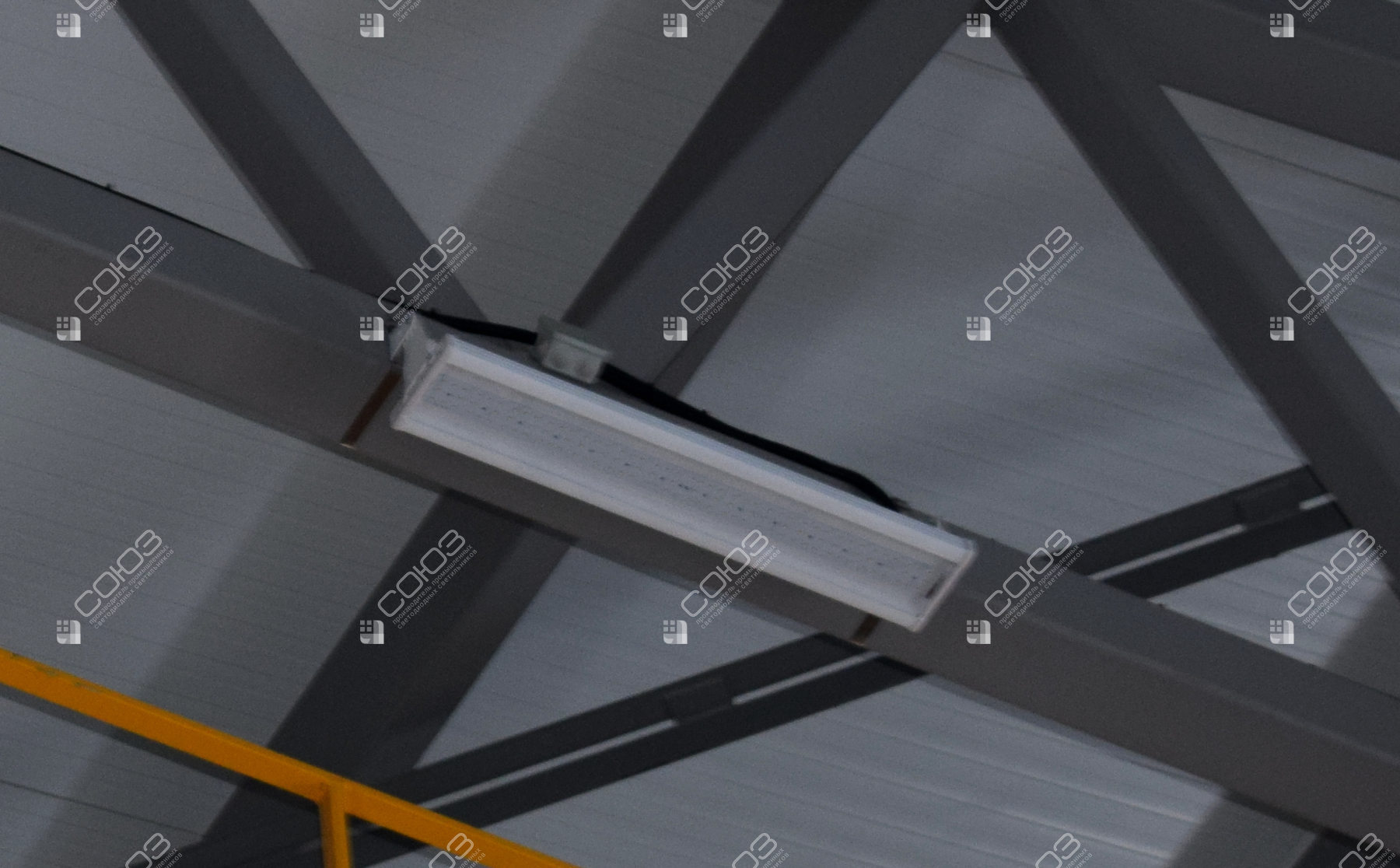

Накладной промышленный светильник с двумя встроенными драйверами и прозрачным экраном. Ниже приведены характеристики одного прибора.
Что учтено при выборе оборудования

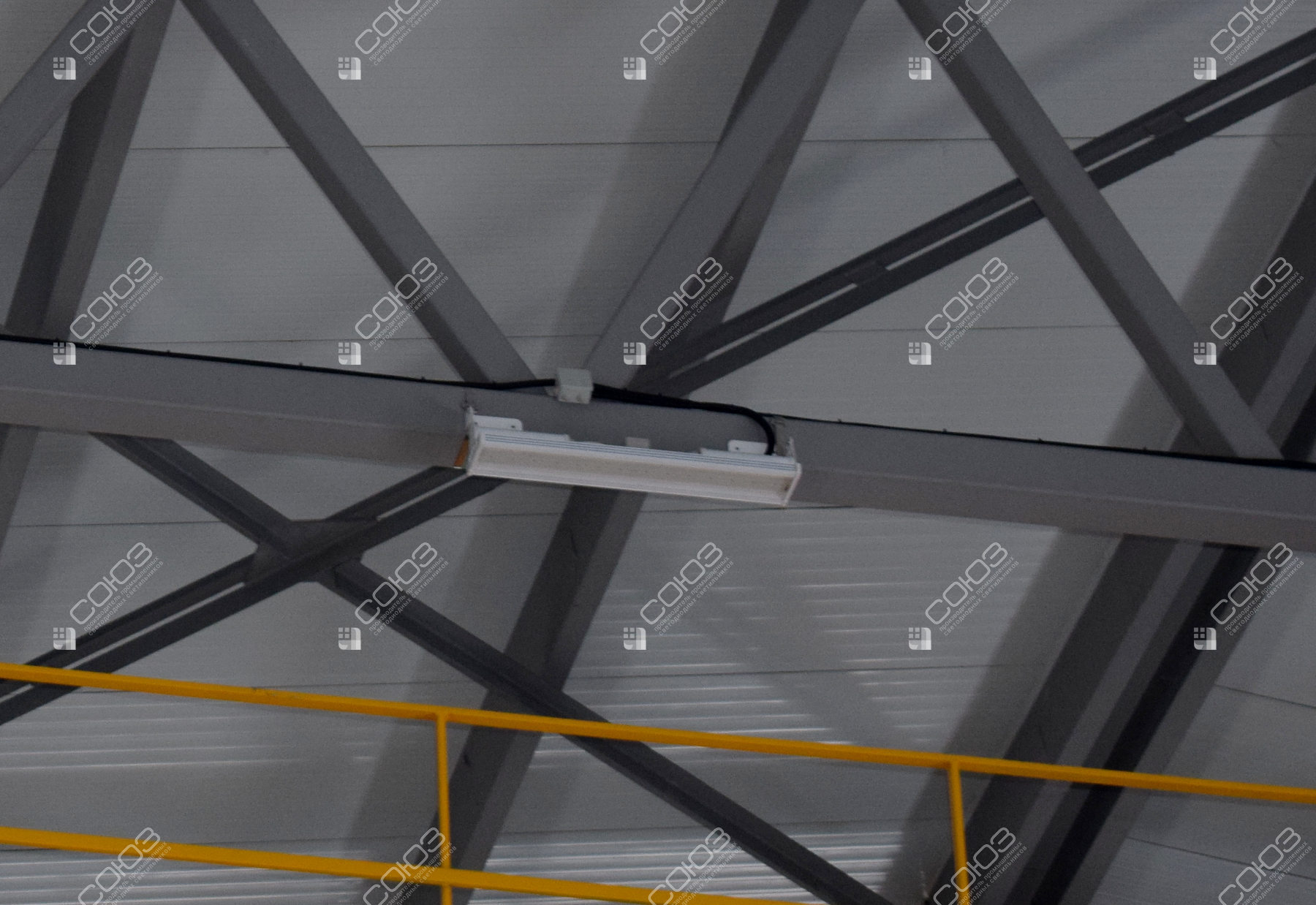

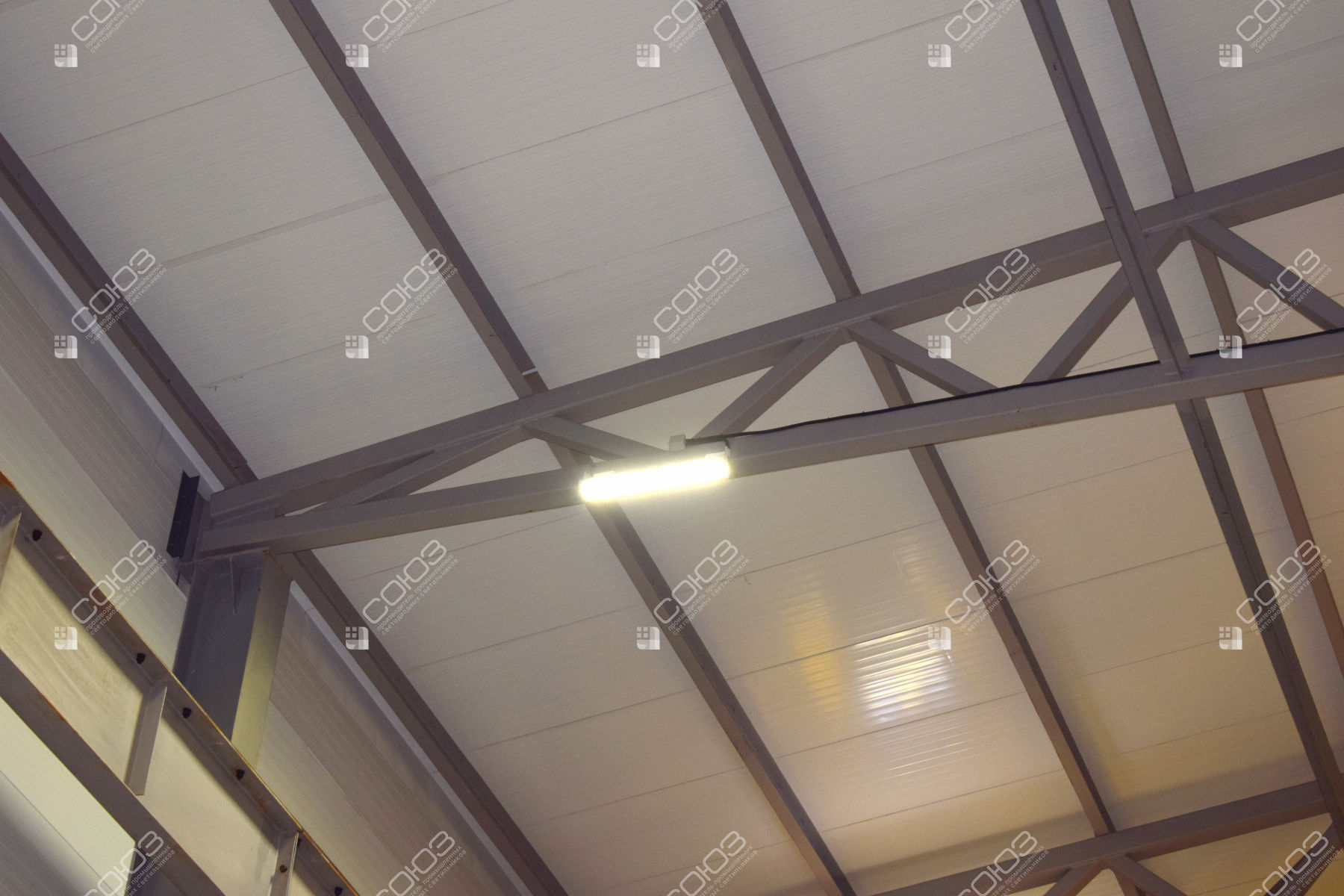

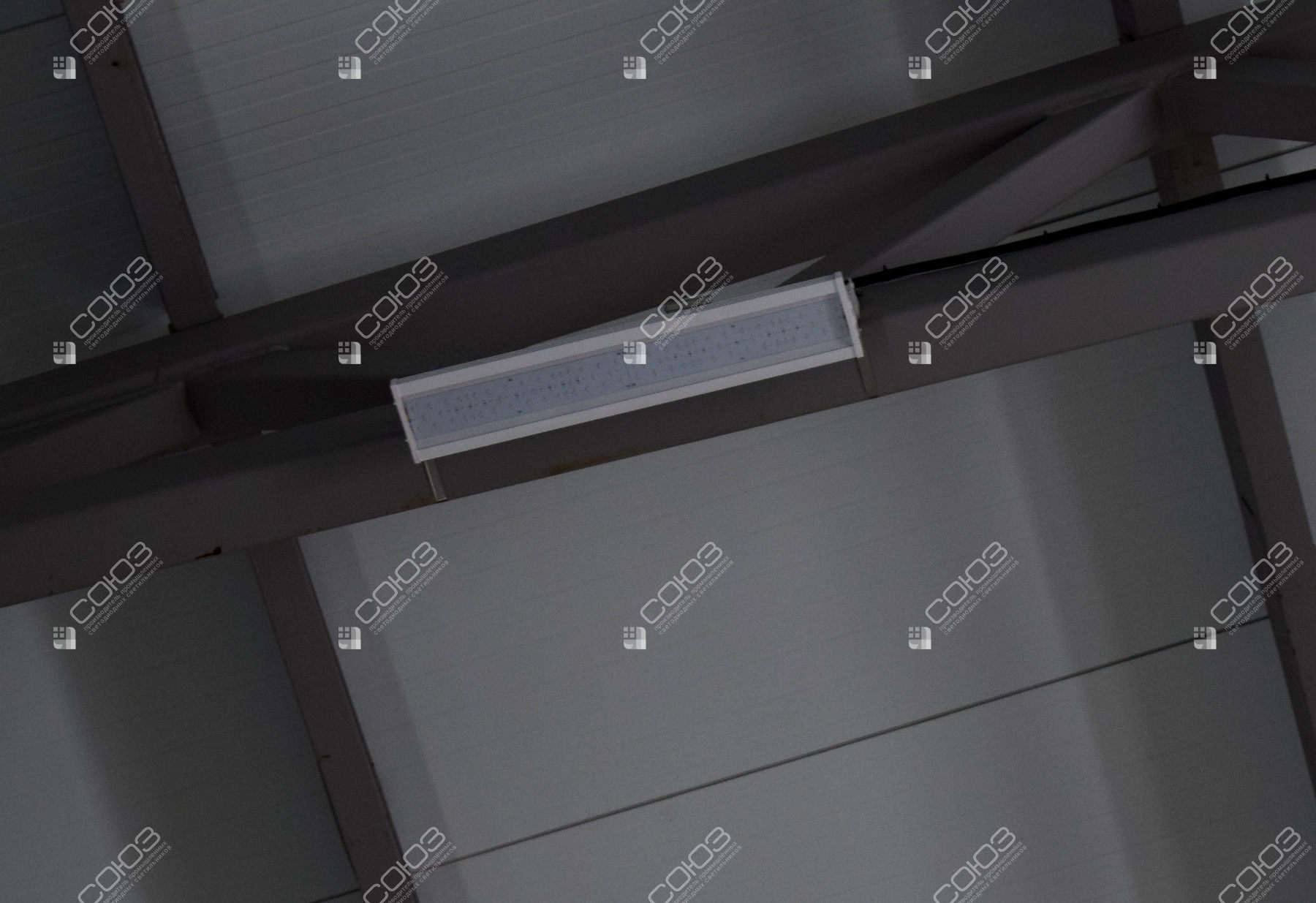

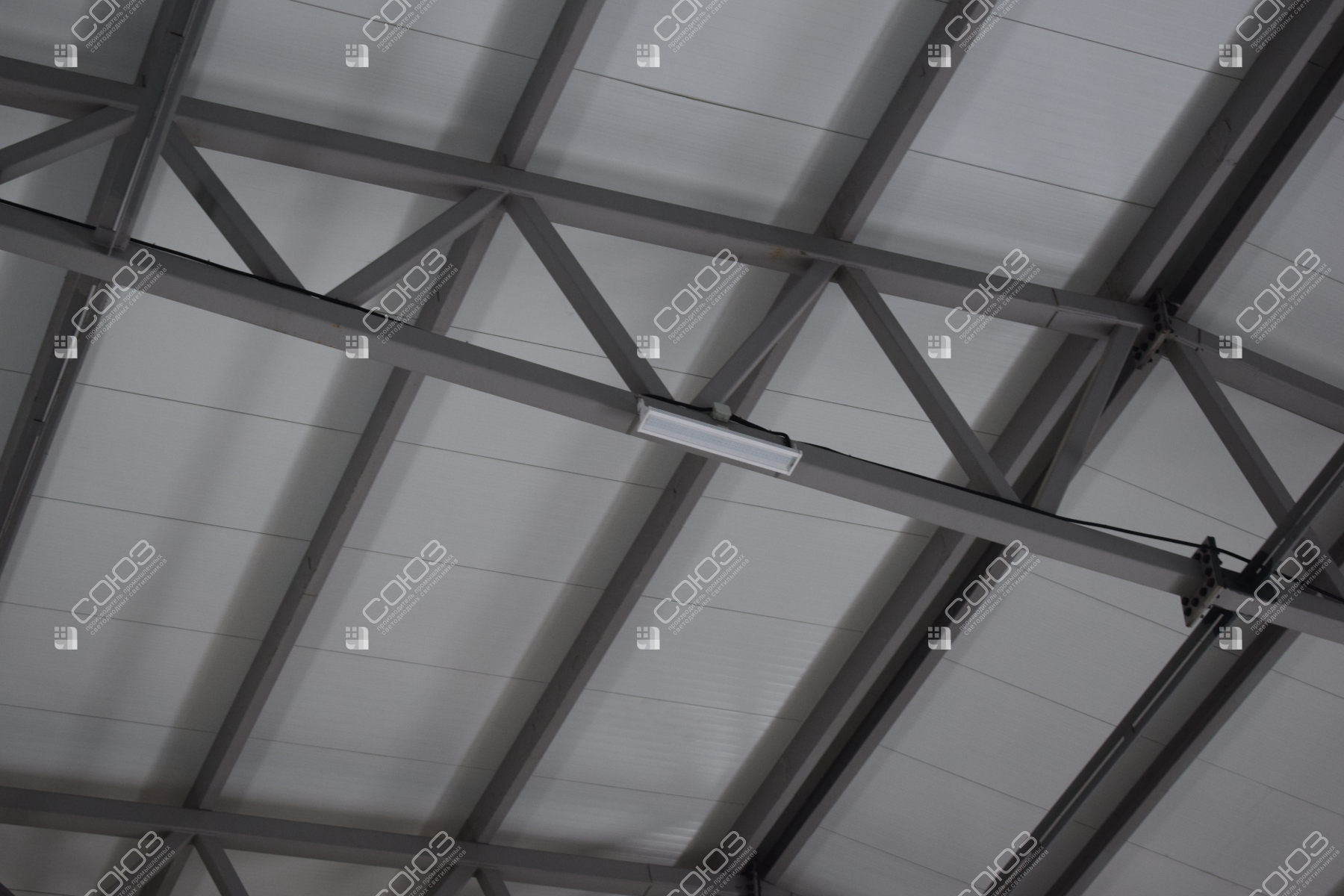

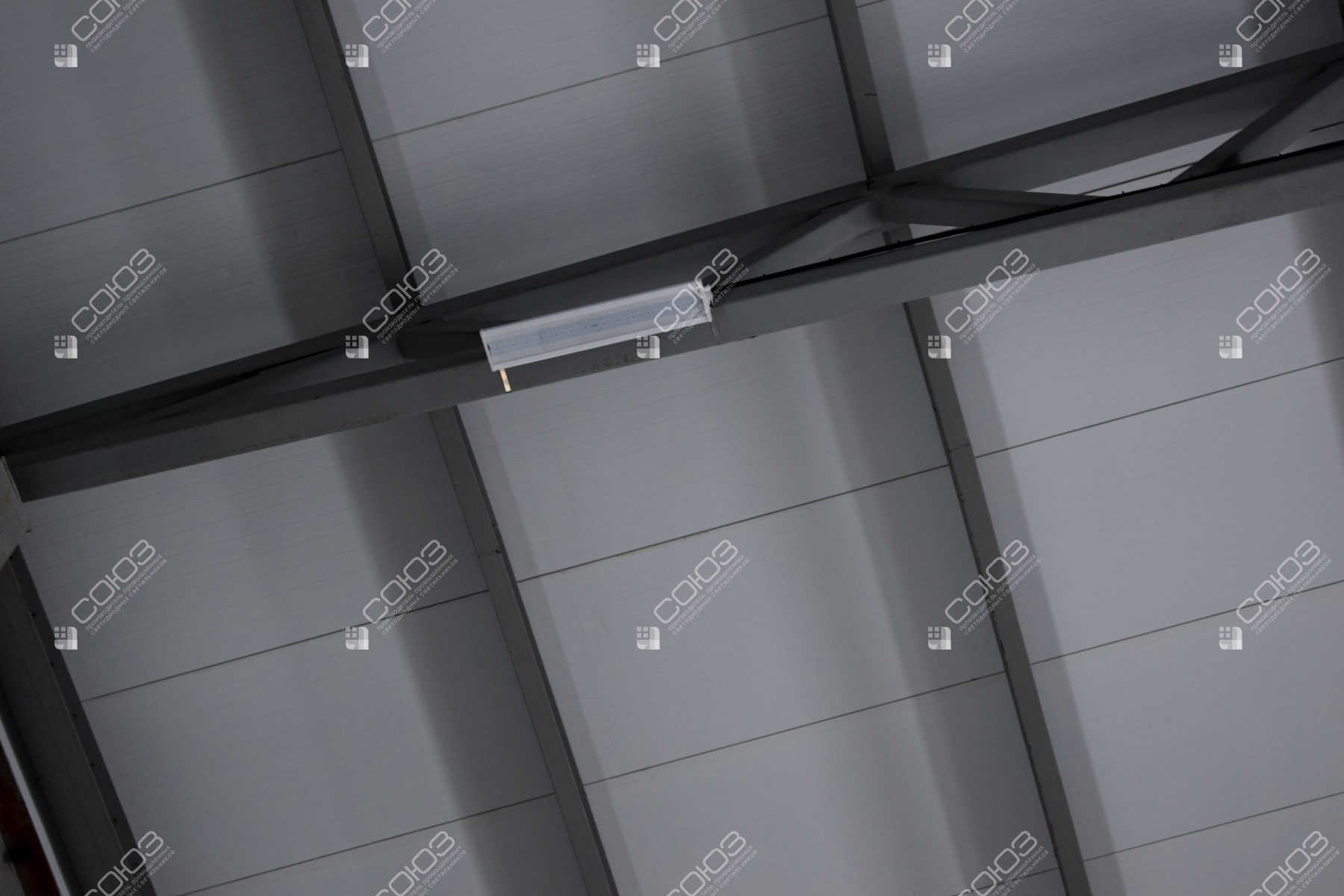

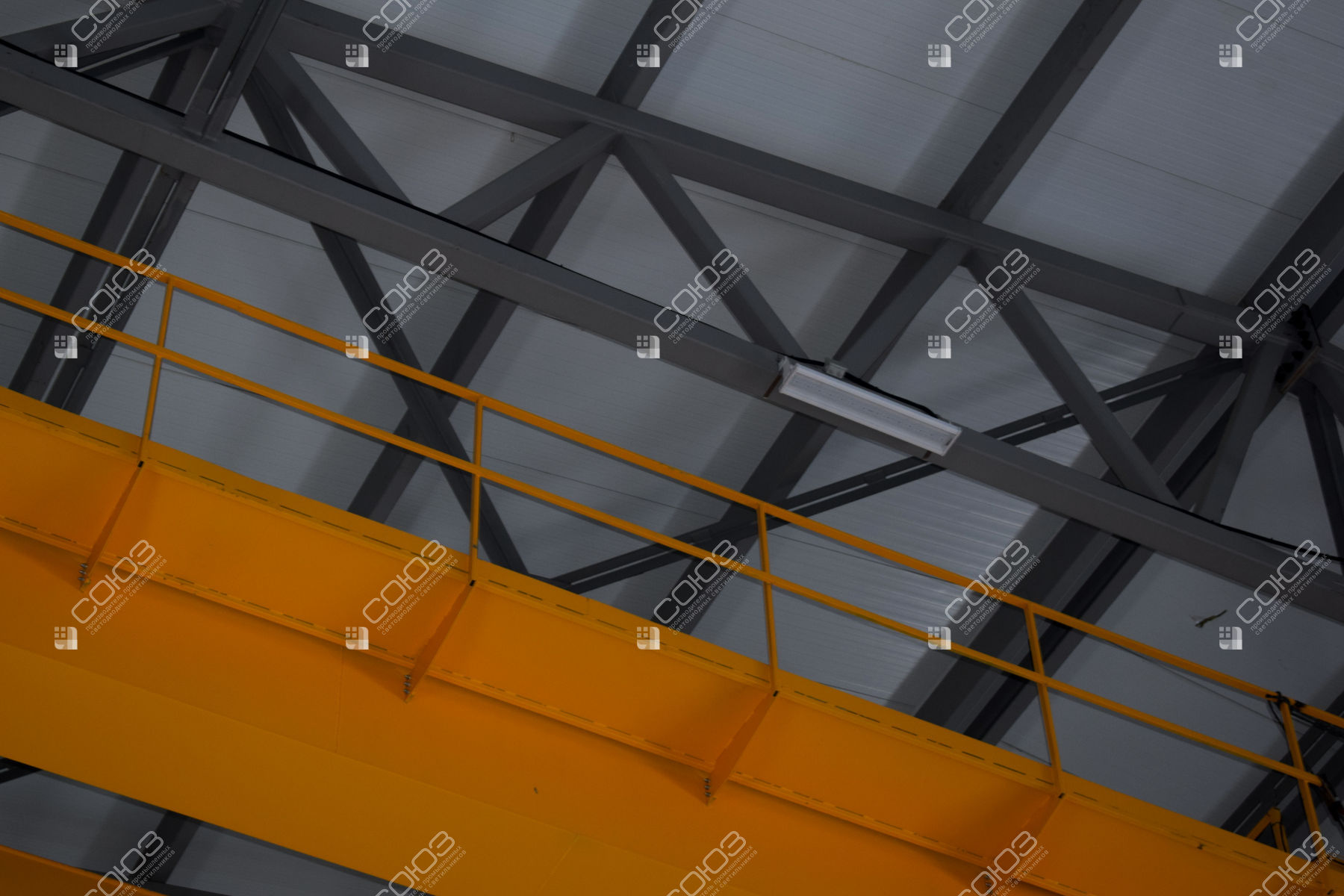

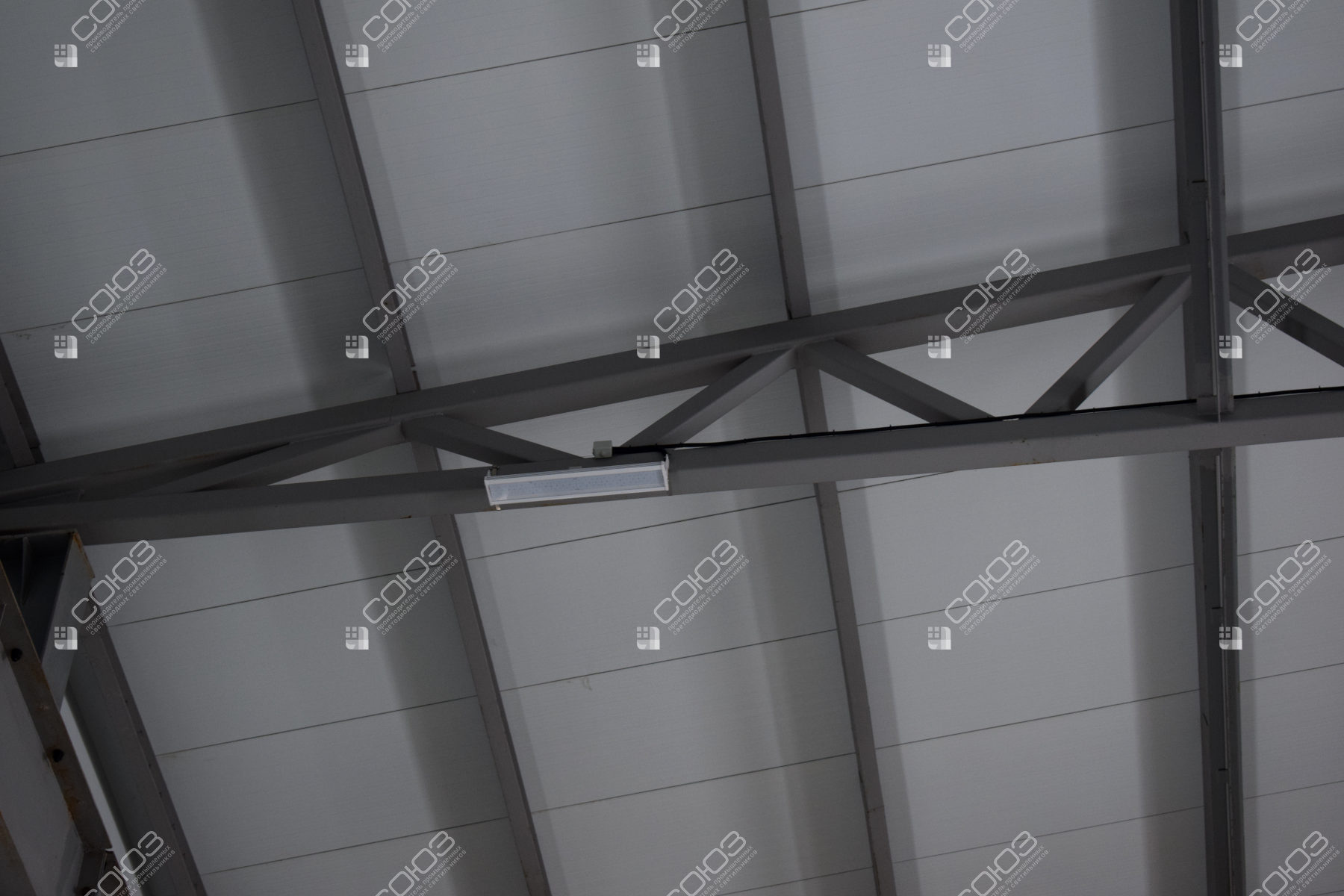

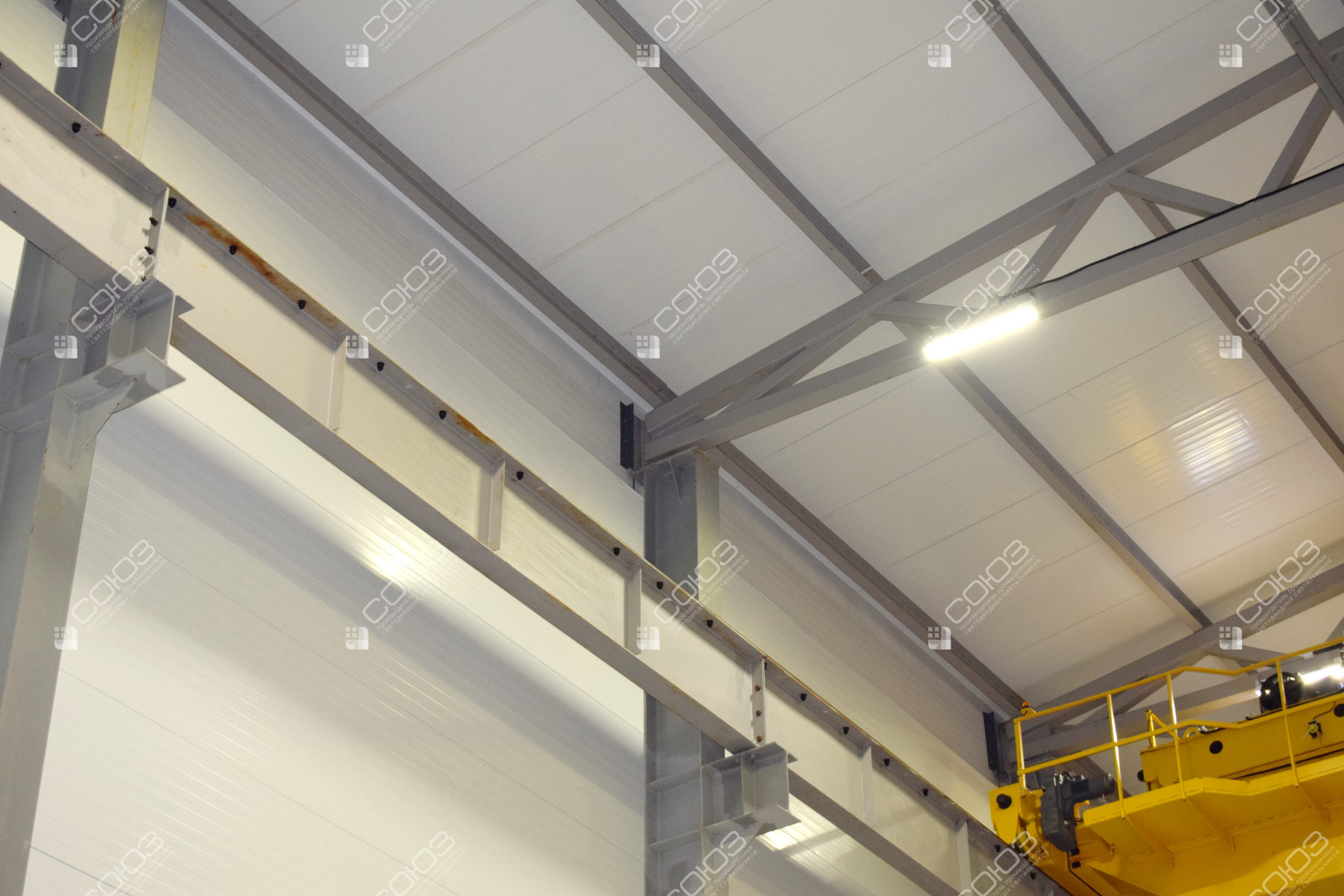

Монтаж под фермами

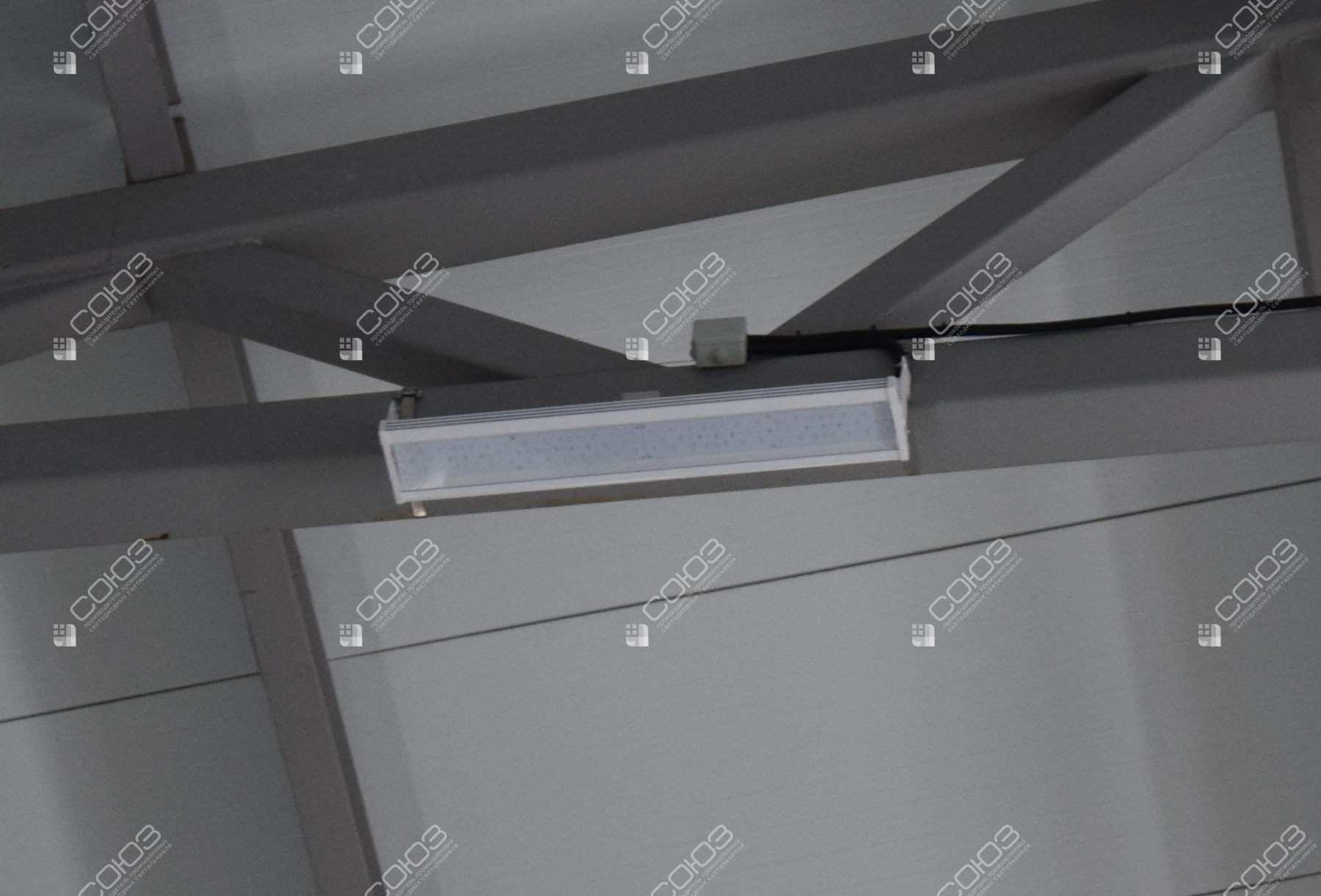

Г-образные скобы позволяют крепить светильник к горизонтальному основанию. Корпус поворачивается на 30° влево или вправо; предусмотрен и подвес на тросах.
Свет с большой высоты
Поток 32 814 лм и угол 120° учитываются вместе с высотой установки и шагом рядов. Светодиоды CREE: 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
Промышленная конструкция
Алюминиевый корпус с полимерным покрытием отводит тепло и защищён от коррозии. Экран выполнен из оптического поликарбоната, гарантия — 5 лет.
Почему для похожего цеха нужен свой расчёт
Даже при одинаковых размерах помещений результат зависит от высоты монтажа, отражающих свойств стен и потолка, расположения оборудования и рабочей плоскости. Мостовые краны и крупные изделия создают дополнительные тени. Поэтому схема из этого проекта служит примером, а не готовой спецификацией для любого цеха.
Для подбора нужны план и разрез помещения, крановые пути, рабочие зоны и требования к освещению. Сравните накладные светильники СОЮЗ 24 и решения на странице «Светильники для цехов и ангаров».
