Освещение навеса АЗС в Екатеринбурге
Модульная заправочная станция в Екатеринбурге. В потолок навеса над топливораздаточной колонкой встроены СОЮЗ 25-20/1-67, 20 Вт с питанием 36 В переменного тока.
Проект реализован на светильниках:
Решение на объекте

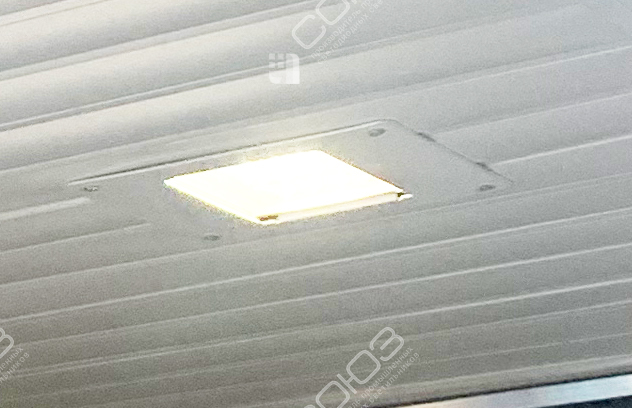

Встраиваемый свет над зоной заправки
Компактный навес

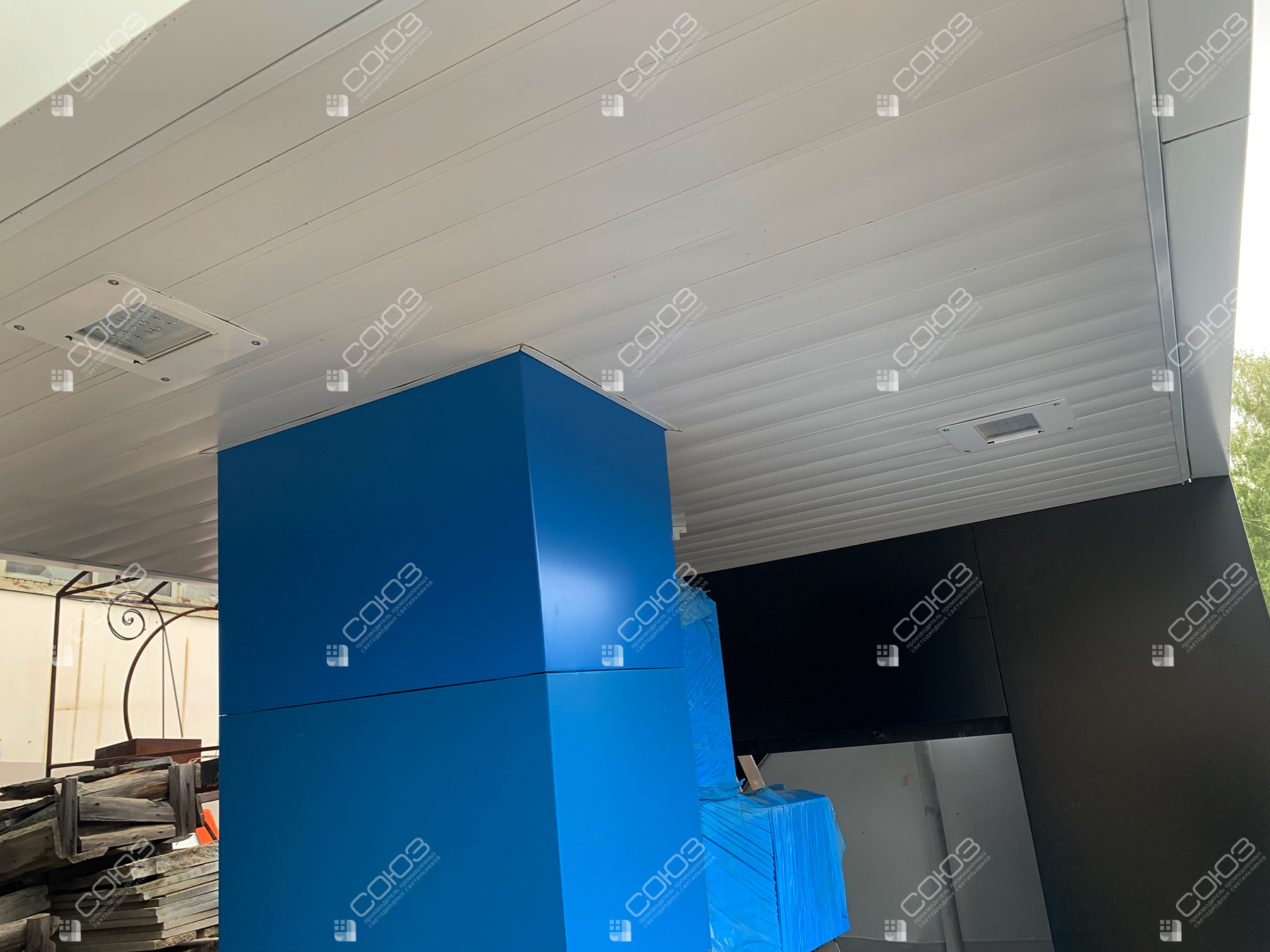

На этом объекте в Екатеринбурге светильники размещены в потолке непосредственно над топливораздаточным оборудованием. Фотографии заказчика показывают общий вид станции, рабочую площадку и расположение приборов под навесом.
Широкое распределение
Угол излучения 120° формируется светодиодами без вторичных линз. Такое распределение используют для освещения зоны под навесом с близкого расстояния. Встраиваемая конструкция позволяет разместить корпус в монтажной поверхности, оставив снаружи лицевую рамку.
Применённая модель
СОЮЗ 25-20/1-67 — исполнение 36 В
Низковольтный светильник с алюминиевым корпусом, накладной рамкой и защитным экраном из оптического поликарбоната.
Питание — 36 В AC. Рабочий диапазон: 32–42 В переменного тока. Тип сети и схема подключения должны соответствовать паспорту этого исполнения.
Особенности выбранного светильника
Встраиваемый монтаж
Рамка размером 180 × 236 мм фиксируется на монтажной поверхности. Габаритный чертёж помогает заранее проверить место установки и крепёжные размеры.
Корпус и экран
Алюминий АД31 отводит тепло от светодиодного модуля. Электроника находится в отдельном отсеке; полимерное покрытие защищает корпус от коррозии.
Свет и гарантия
Светодиоды CREE дают белый свет 5000 К, Ra > 80. На светильник действует гарантия производителя 5 лет.
Для похожего объекта
Подбор освещения под навесом
Для расчёта нужны размеры и высота навеса, расположение колонок, границы освещаемой площадки и условия монтажа. Отдельно учитывают напряжение питающей сети и требования проектной документации к оборудованию в месте установки. По этим данным подбирают исполнение, количество светильников и точки размещения.
Сравните светильники на 36 В или посмотрите другие встраиваемые модели СОЮЗ. В карточке применённого прибора доступны спецификация, чертёж и ссылки на документы.
