СОЮЗ 23-20/1-67-01 (36В) — купить в Казани

Особенность исполнения -01

Два соединителя для одной линии

Подвод питания и продолжение кабеля
к следующему светильнику.

Соединение гирляндой

Кабель проходит от светильника к светильнику

Один герметичный кабельный соединитель используется для подвода питания, второй — для продолжения линии. Так несколько светильников можно разместить вдоль тоннеля, прохода или рабочей зоны.

Питание
36 В ACСветильник
СОЮЗ 23 · -01Следующий
СОЮЗ 23 · -01

Показан маршрут кабеля, а не схема электрических соединений. На каждом светильнике необходимо обеспечить 32–42 В AC. Длину линии, требуемое сечение жил и количество светильников определяют расчётом с учётом нагрузки и падения напряжения. Максимальное сечение жилы для подключения к соединителю — 2,5 мм².

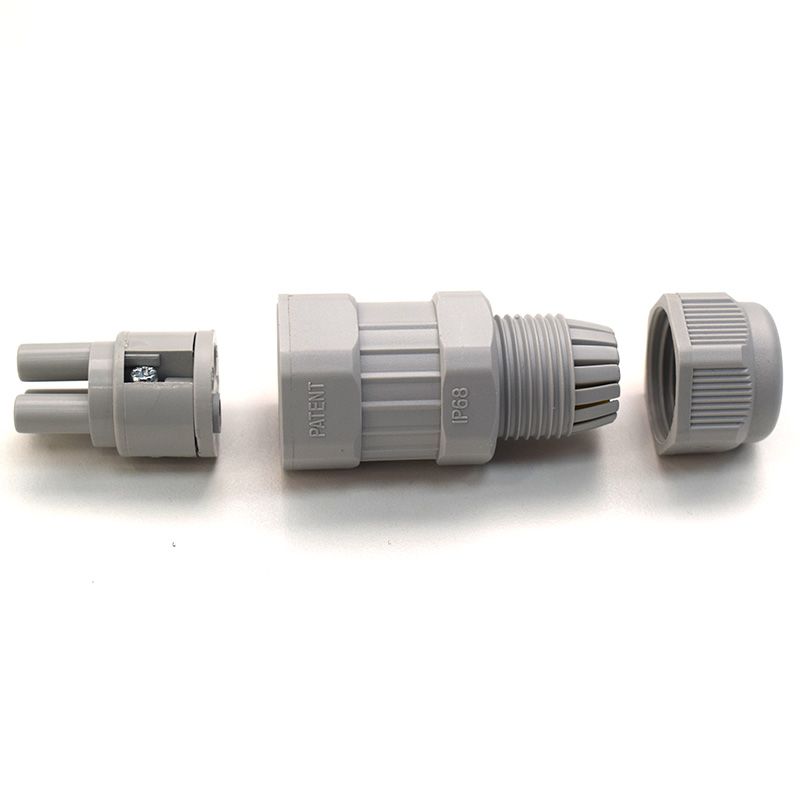

Герметичный кабельный соединитель в разобранном виде

Устройство соединителя

Контакты, корпус и уплотнение

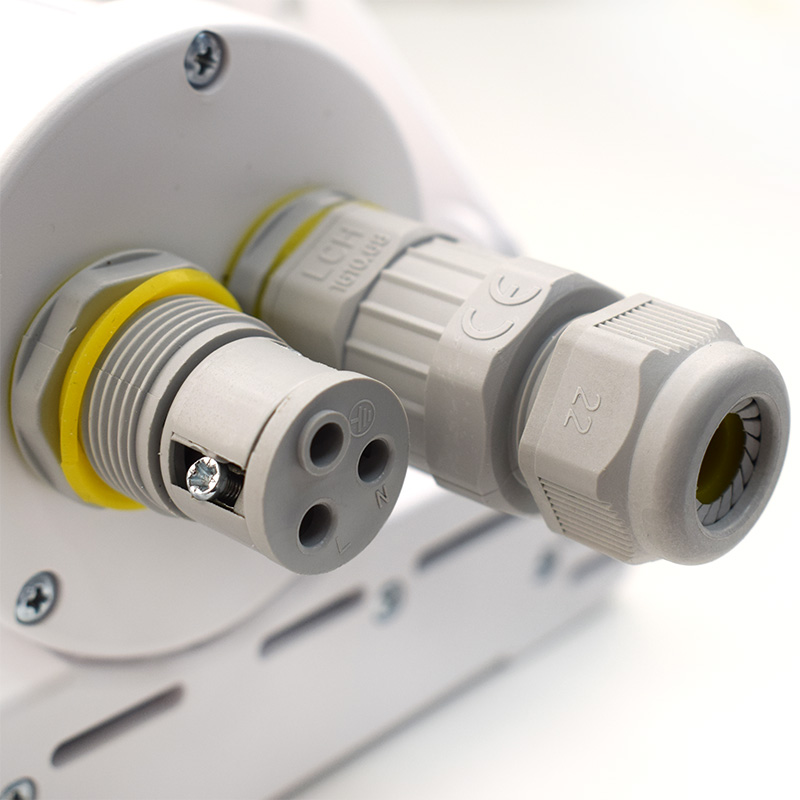

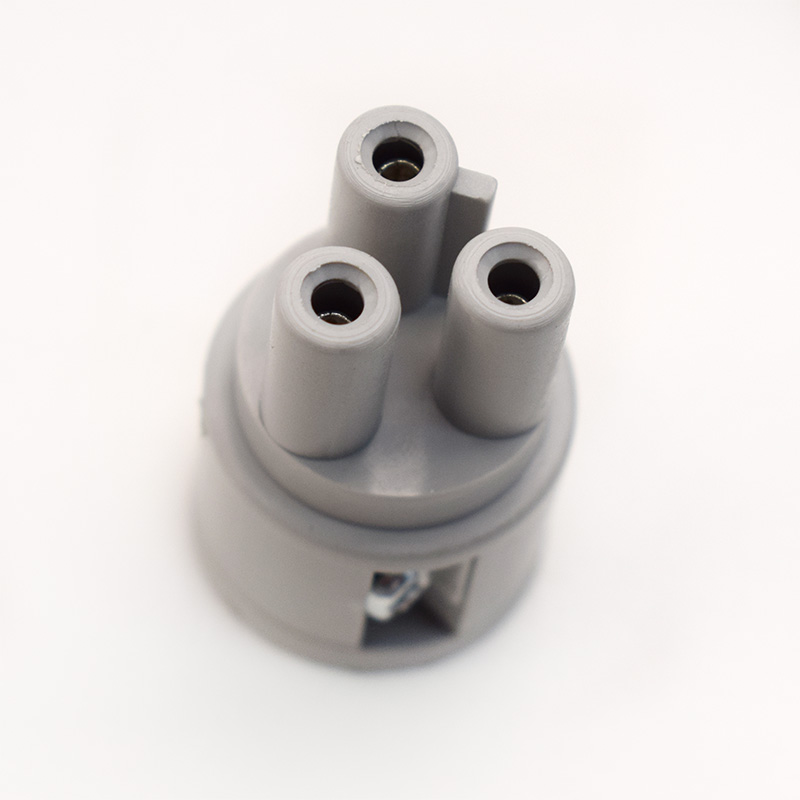

Внутри корпуса находится съёмная контактная вставка с винтовыми зажимами. Жилы кабеля закрепляются в ней, а наружная оболочка кабеля проходит через уплотнитель. Для подключения используется трёхжильный кабель с жилой защитного заземления. Зажимы рассчитаны на жилы сечением до 2,5 мм² включительно.

Прижимная гайка обжимает уплотнение вокруг кабеля. Резьбовой корпус удерживает собранный узел. Подключение и сборку выполняют по техническому паспорту светильника.

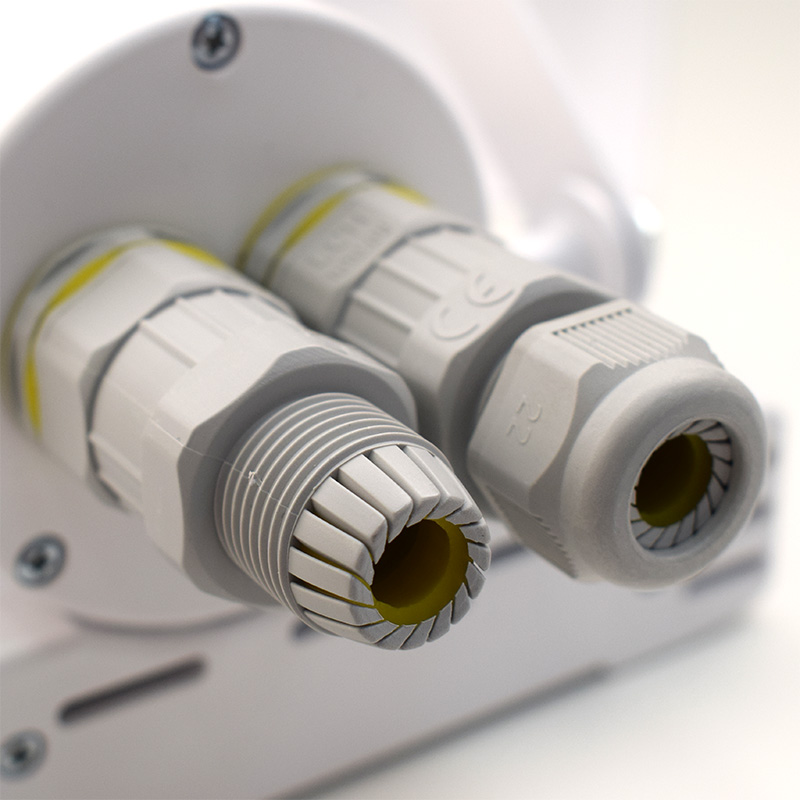

Кабельное уплотнение двух проходных соединителей — **Кабельное уплотнение**Гайка обжимает уплотнитель вокруг оболочки кабеля.

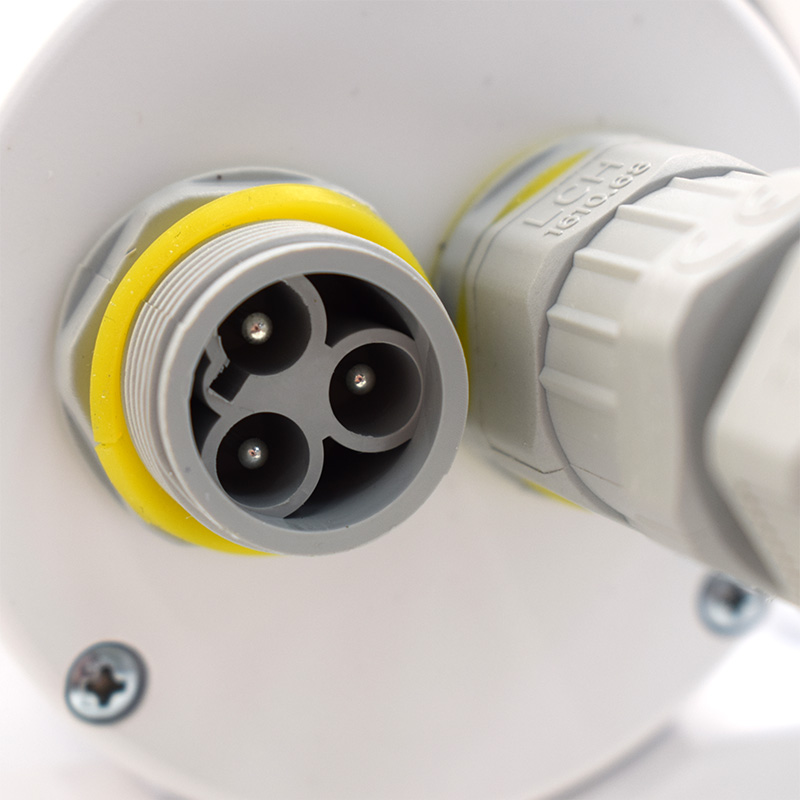

Разъёмная контактная часть соединителя — **Разъёмная контактная часть**Ответные части соединяются внутри резьбового корпуса.

Светораспределение

120° — широкий свет
без вторичных линз

Светодиоды сами формируют угол излучения 120°. Вторичных линз в этом исполнении нет. Скобой можно изменить направление светильника и осветить нужную зону.

Для более направленного света предусмотрены исполнения с линзами 60° или 25°. Освещённость и количество светильников проверяются расчётом по IES-файлу.

Чем отличаются типы КСС →

Схема формы луча. Размер пятна зависит от расстояния, освещённость — от условий установки.

Один соединительСОЮЗ 23-20/1-67 · 36 В · 120°Базовое исполнение →

Два соединителяСОЮЗ 23-20/1-67-01 · 36 В · 120°Эта модель · соединение гирляндой

Материалы и узлы

Что внутри светильника

Корпус, светодиоды, крепление и электроника — в деталях.

01 / ТЕПЛООТВОДАлюминиевый корпус

Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.

02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE

Светодиоды формируют белый свет 5000 К с индексом цветопередачи Ra > 80. Угол излучения светодиодов — 120°, без вторичных линз.

03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат

Ударопрочный экран толщиной 2 мм закрывает светодиоды. Он рассчитан на эксплуатацию в промышленной среде.

04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67

Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

На фото — торцевая крышка серии СОЮЗ 23.

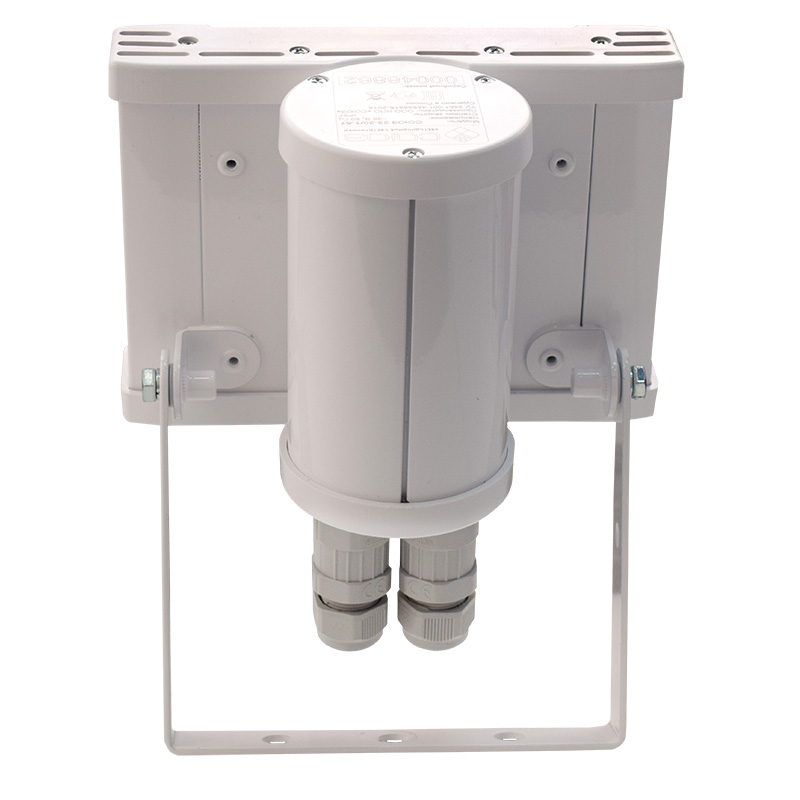

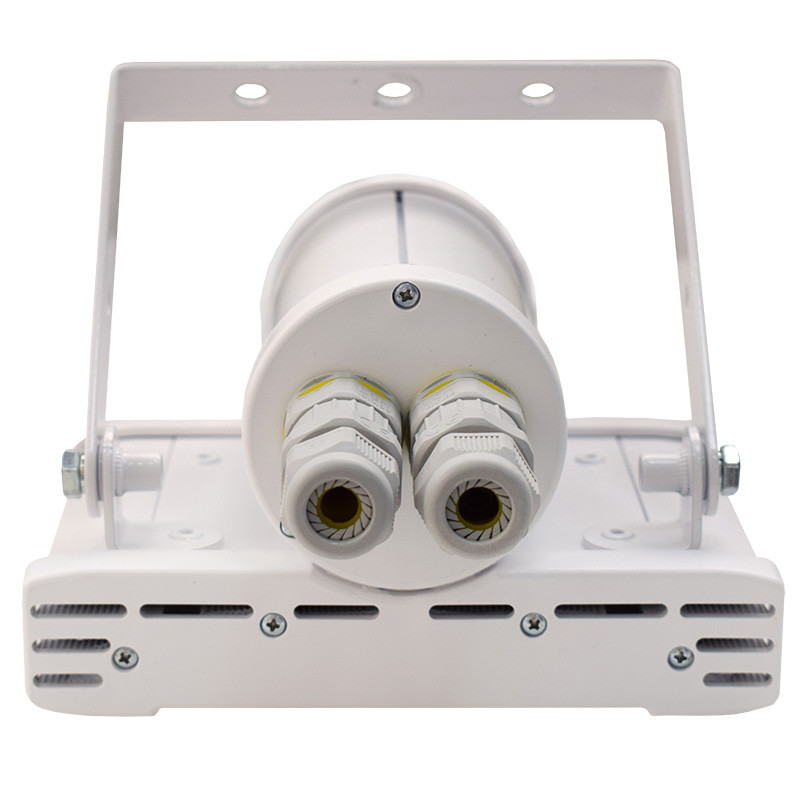

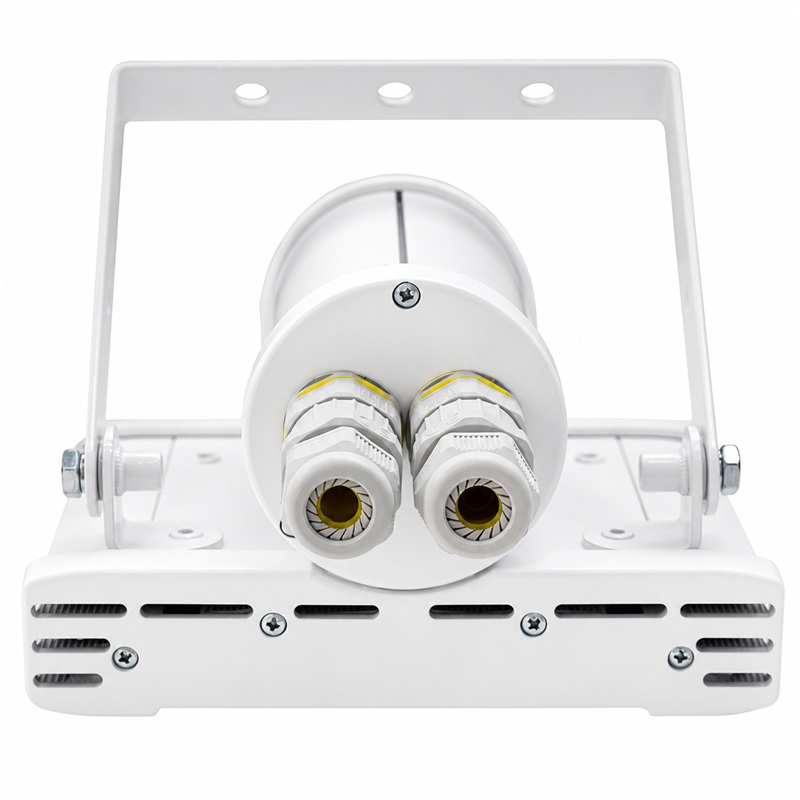

05 / ПОДКЛЮЧЕНИЕГерметичные кабельные соединители

Два проходных соединителя позволяют подвести питание и продолжить кабельную линию к следующему светильнику.

Для подключения к сети 36 В переменного тока используется трёхжильный кабель: две жилы питания и жила защитного заземления.

Контакты соединителей рассчитаны на подключение жил сечением до 2,5 мм² включительно.

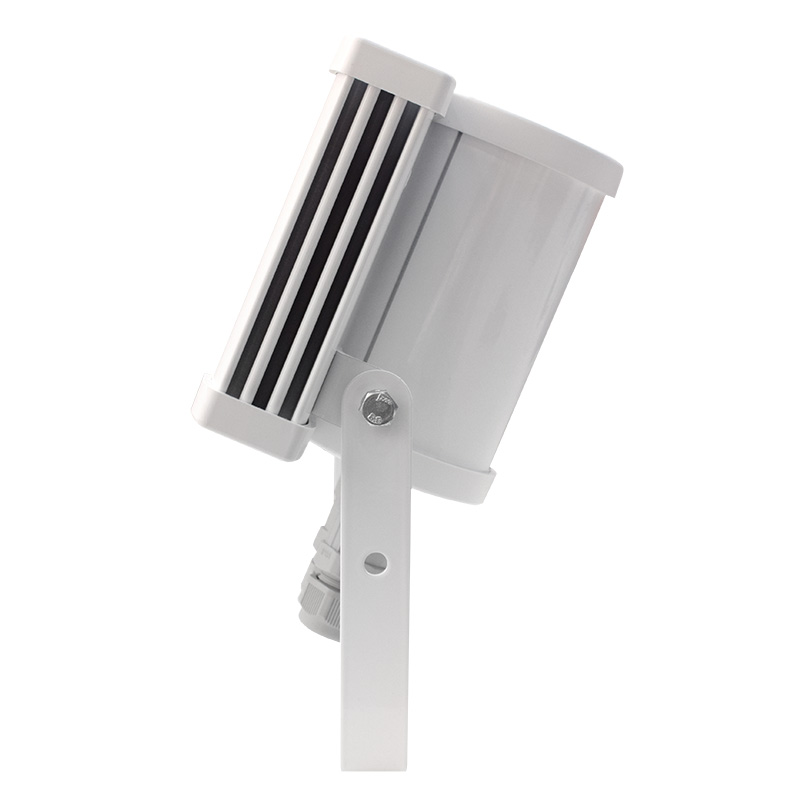

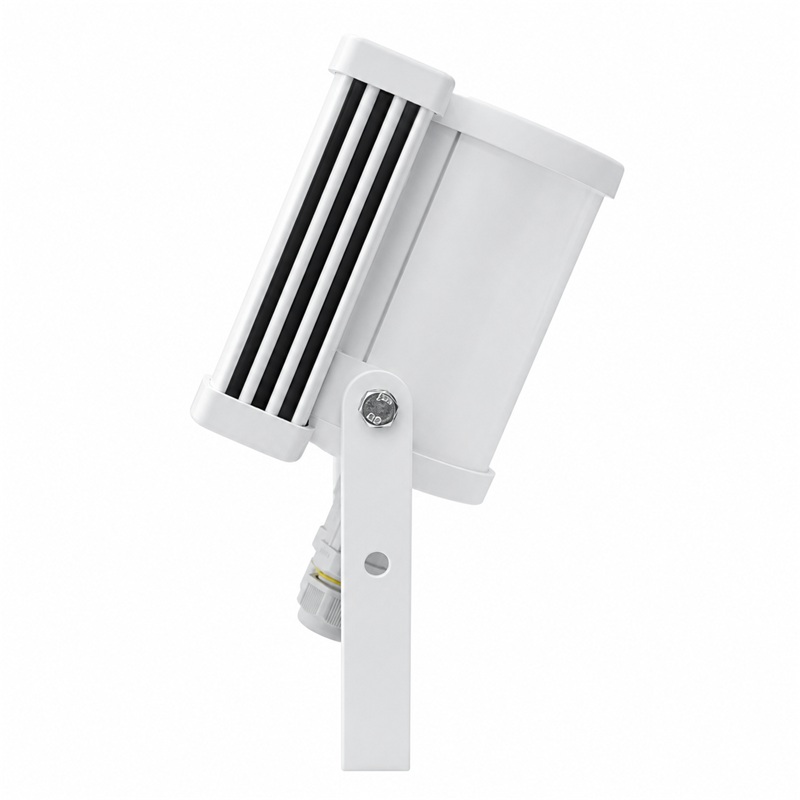

06 / МОНТАЖПоворотная скоба 180°

Скоба позволяет направить свет на рабочую зону. Стальные резьбовые заклёпки обеспечивают фиксацию крепёжных болтов в выбранном положении.

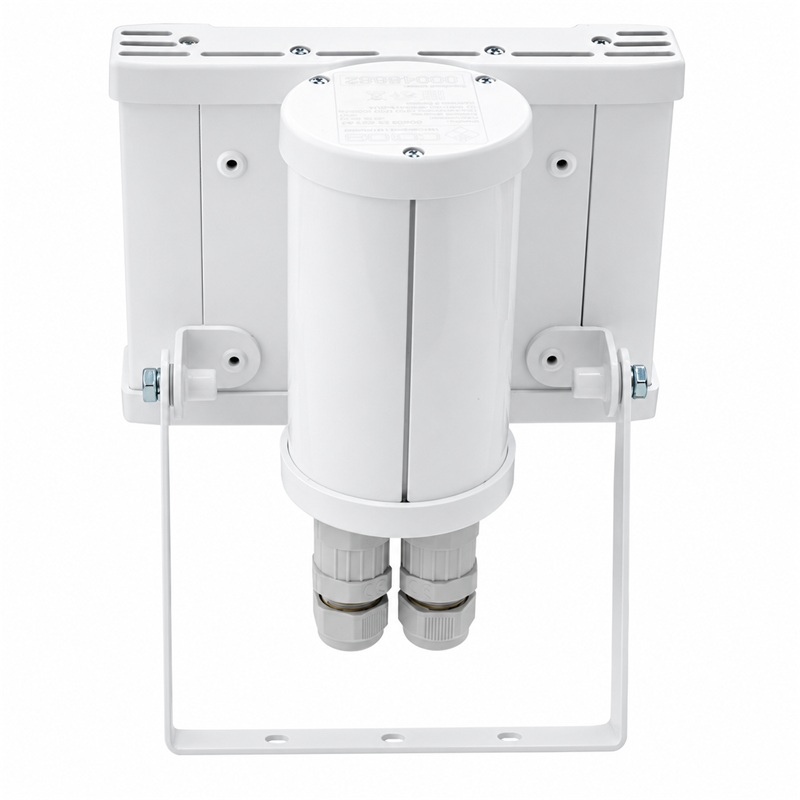

07 / ЭЛЕКТРОНИКАПлата питания светодиодов

Плата питания размещена в цилиндрическом отсеке корпуса и обеспечивает работу светодиодного модуля. Отсек электроники отделён от светодиодов.

Питание — 32–42 В переменного тока (AC). Не подключать к 220 В и постоянному току 36 В.

08 / ИДЕНТИФИКАЦИЯЛазерная маркировка

Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.

На фото — пример маркировки серии СОЮЗ 23.

Данные конкретного исполнения

Все технические характеристики

СОЮЗ 23-20/1-67-01 · 36 В

Светотехнические

Световой поток	2710 лм
Угол излучения	120°
Тип кривой силы света	Д
Цветовая температура	5000 К
Индекс цветопередачи	Ra > 80
Класс светораспределения по ГОСТ Р 54350-2011	П
Производитель светодиодов	CREE
Вторичная оптика	Отсутствует

Электрические

Потребляемая мощность	20 Вт
Защита от перегрева	Да
Класс энергоэффективности	А
Напряжение питания	32–42 В AC
Кабель для подключения	Трёхжильный, с жилой защитного заземления
Максимальное сечение жилы для подключения к соединителю	2,5 мм²
Частота питающей сети	50 Гц ± 10%
Коэффициент мощности	0,98
Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003	I
Выход на рабочий режим	Менее 1 с

Корпус и эксплуатация

Рабочая температура	−60…+45 °C
Климатическое исполнение	УХЛ1
Цвет корпуса	RAL 9003
Материал защитного экрана	Ударопрочный оптический поликарбонат
Срок службы*	100 000 часов
Степень защиты	IP67
Материал корпуса	Алюминий АД31
Антикоррозийная защита	Полимерное покрытие
Гарантия	5 лет

Масса и габариты

Масса без упаковки	1,4 кг
Масса с упаковкой	1,6 кг
Размеры без упаковки, Д × Ш × В	200 × 165 × 99 мм
Размеры упаковки, Д × Ш × В	211 × 169 × 103 мм
Объём в упаковке	0,0037 м³

* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на защитном экране при температуре кристалла Tj = 25 °C.

Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.

Для проекта и монтажа

Чертёж и документы

Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.

Габаритный чертёж светильника СОЮЗ 23-20 — Габариты светильника: 200 × 165 × 99 мм
Открыть чертёж →

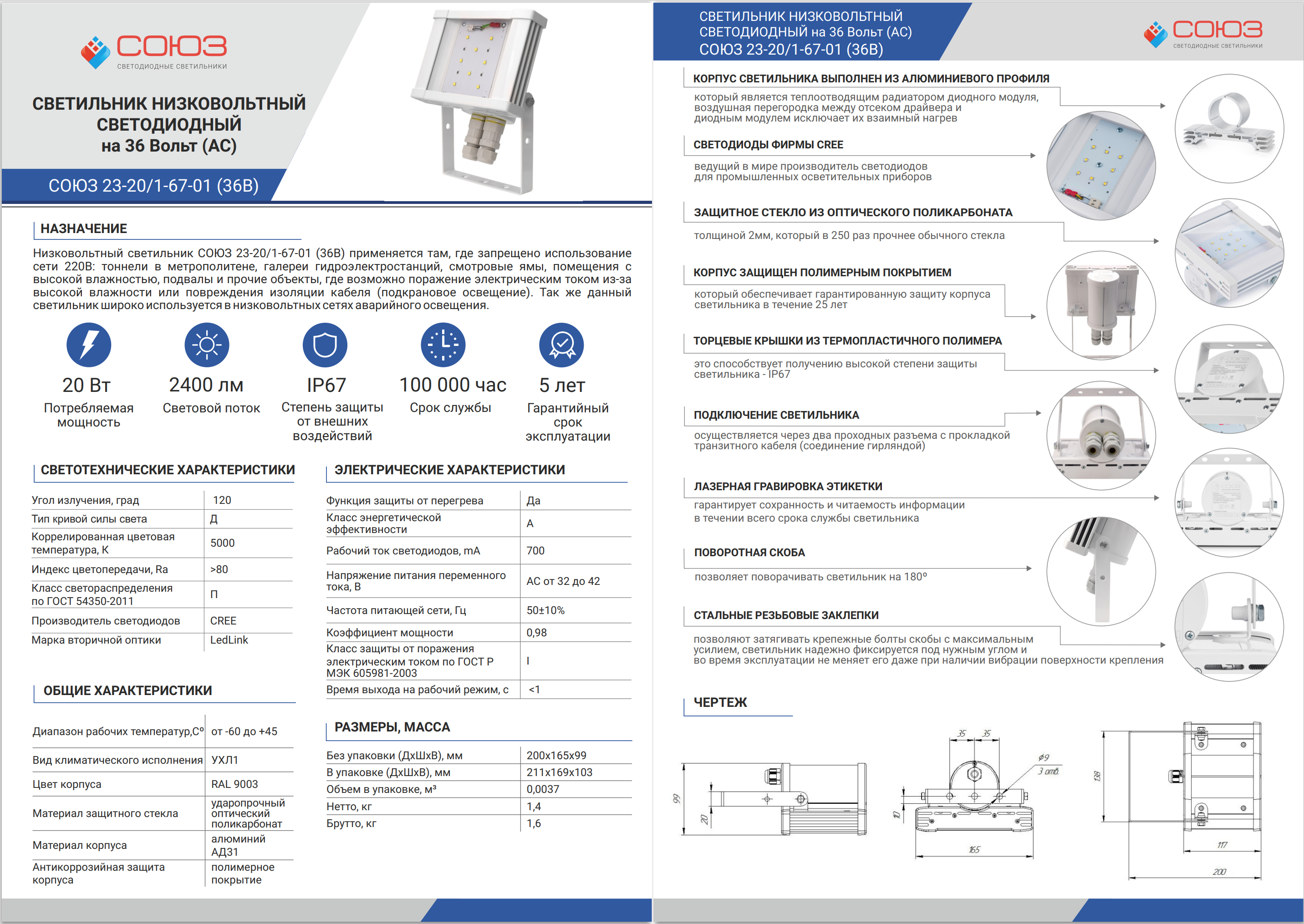

PDFСпецификация СОЮЗ 23-20/1-67-0136 В AC · 120° · Характеристики, конструкция, чертёж и соединители · 3 страницы A4 ДОКТехнический паспортПерейти в раздел технических паспортов светильников IESIES-файлыПерейти к фотометрическим данным по сериям светильников ДОКСертификаты и декларацииПерейти к документам о соответствии продукции

Перед заказом

Коротко о важном

Можно ли использовать светильник на улице?

Да. Корпус со степенью защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Необходимо обеспечить питание 36 В AC и выполнить подключение по паспорту.

Подойдёт ли этот светильник для сети 36 В DC?

Нет. Эта модель несовместима с постоянным током. Она рассчитана только на 32–42 В переменного тока (AC), номинально 36 В. К постоянному току 36 В (DC) и к сети 220 В подключать нельзя.

Чем исполнение -01 отличается от базового?

У исполнения -01 два проходных герметичных кабельных соединителя для прокладки транзитного кабеля и соединения светильников гирляндой. У базового СОЮЗ 23-20/1-67 (36В) — один соединитель. У обеих моделей угол 120° без вторичных линз и световой поток 2710 лм.

Сколько светильников можно соединить гирляндой?

Количество зависит от длины линии, сечения кабеля, суммарной нагрузки и источника питания. Нужно рассчитать падение напряжения и обеспечить рабочий диапазон 32–42 В AC на каждом светильнике. Для подбора линии передайте эти данные инженеру.

Помощь инженера

Проверим, подходит ли свет 120°

Пришлите размеры участка, высоту установки и требования к освещению. Подберём расположение и количество светильников.

Получить расчёт Все светильники на 36 В

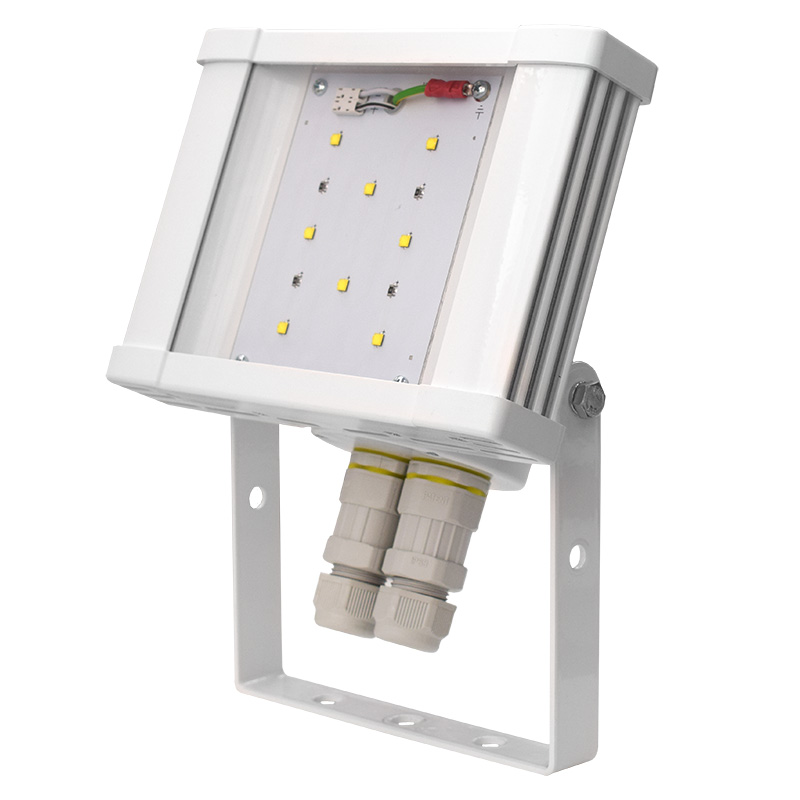

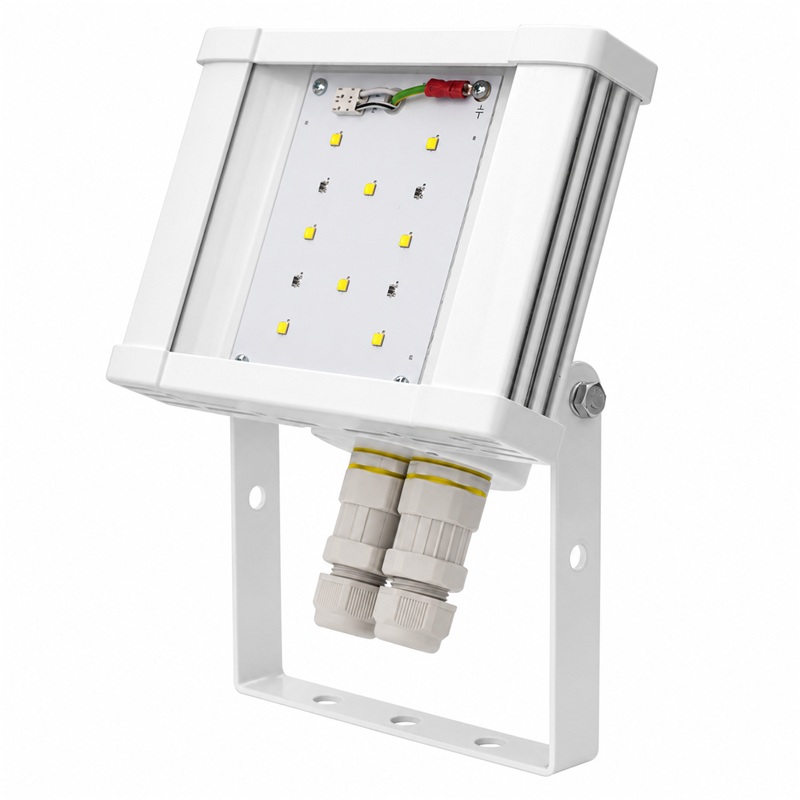

Низковольтный светильник с фасадным креплением СОЮЗ 23-20/1-67-01 (36В)
