01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 отводит тепло от светодиодного модуля. Воздушный промежуток отделяет отсек драйвера от модуля.

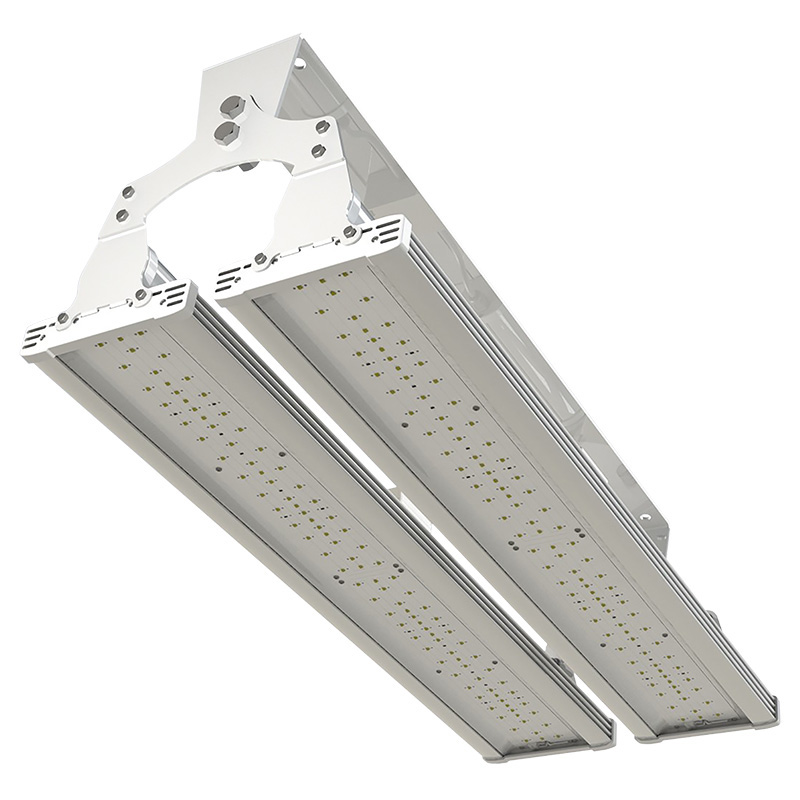

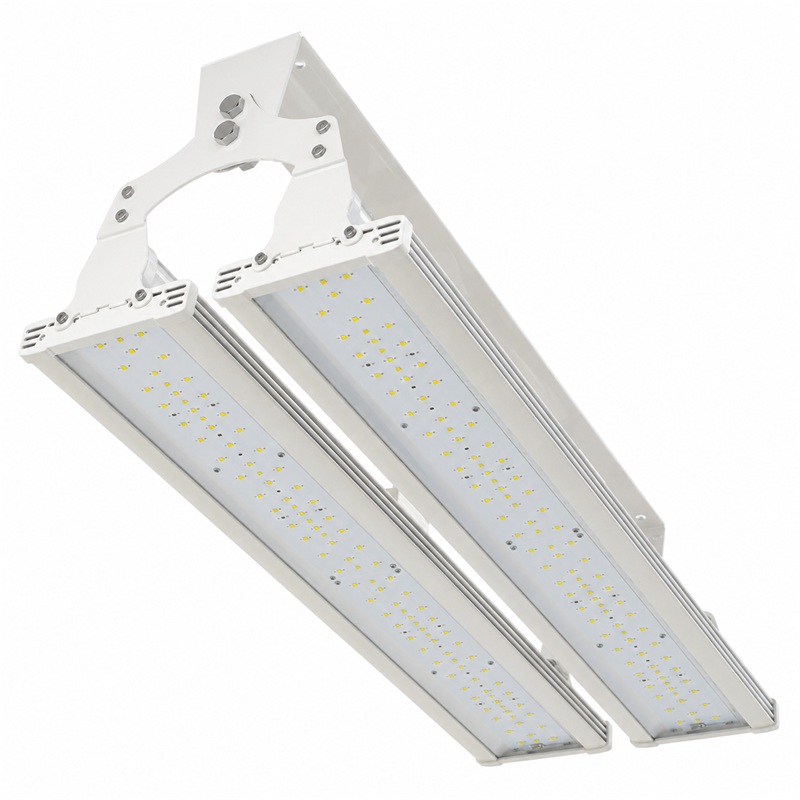

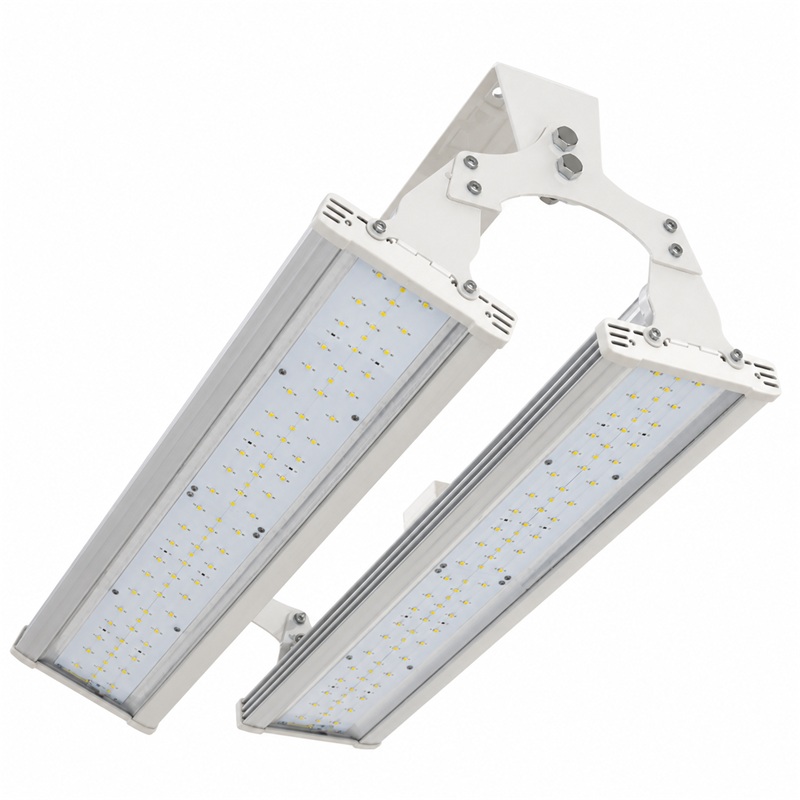

Светодиодный светильник СОЮЗ 24-420/3-67
420 ВТ 60524 ЛМ 25° (К)
65 500 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 24-420/3-67
Для заявки, спецификации или запроса счёта
СОЮЗ 24-420/3-67 · накладной / подвесной
Промышленный светильник
для цехов и складов
СОЮЗ 24-420/3-67 — промышленный накладной светодиодный светильник мощностью 420 Вт для освещения цехов, складов, мастерских и открытых площадок. Световой поток — 60 524 лм, угол излучения — 25°, цветовая температура — 5000 К, степень защиты — IP67.
- 420 Вт
- потребляемая мощность
- 60 524 лм
- световой поток
- 25°
- угол излучения
- IP67
- защита корпуса
5000 К · Ra > 80 · Пульсации менее 1%Все характеристики →
Светораспределение
Угол излучения 25°
с линзами LedLink
Вторичные линзы LedLink формируют светораспределение с углом 25°. Кривая силы света — типа К.
Угол показывает ширину светораспределения. Для проверки освещённости и равномерности используйте IES-файл и светотехнический расчёт.
Как читать КСС →Материалы и монтаж
Конструкция светильника
Корпус, электроника, крепление и подключение — в деталях.
02 / СВЕТОДИОДНЫЙ МОДУЛЬСветодиоды CREE и линзы LedLink
Белый свет 5000 К, Ra > 80 и пульсации менее 1%. Вторичные линзы LedLink формируют угол излучения 25°.
03 / ЭЛЕКТРОНИКАДрайверы светового модуля
Двухкаскадные драйверы в отдельных отсеках. Три вида защиты: от напряжения до 600 В, импульсов до 10 кВ, до 50 мкс и отключение при перегреве.
04 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный поликарбонат толщиной 2 мм защищает светодиодный модуль и вторичную оптику. Прозрачный экран расположен перед линзами.
05 / ЗАЩИТА ПОВЕРХНОСТИПолимерное покрытие
Антикоррозийное полимерное покрытие защищает алюминиевый корпус. Цвет светильника — белый RAL 9003.
06 / ГЕРМЕТИЧНОСТЬТорцевые крышки
Крышки из термопластичного полимера закрывают торцы профиля. Степень защиты собранного светильника — IP67.

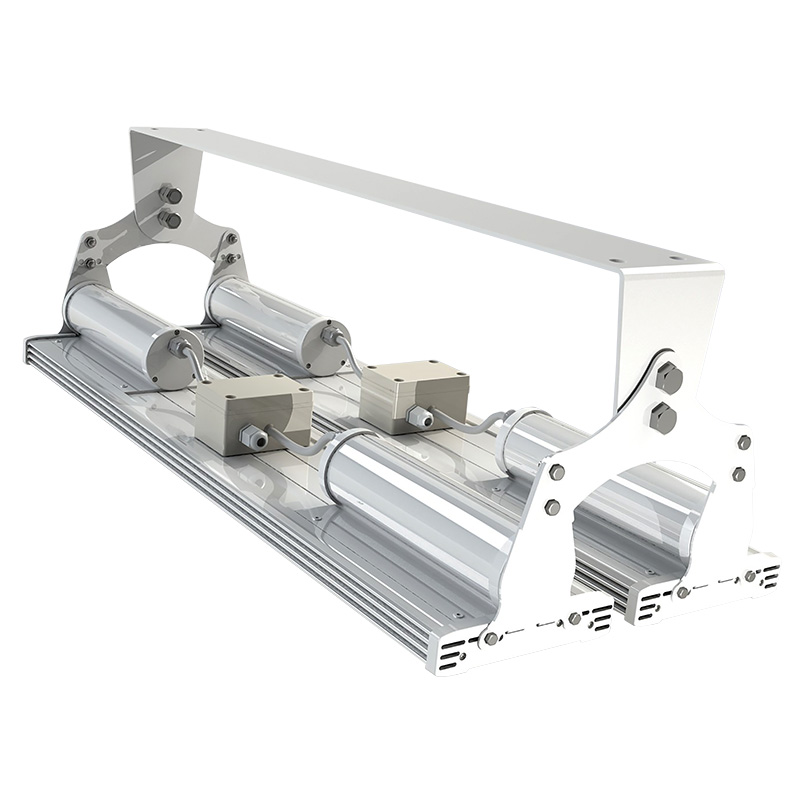

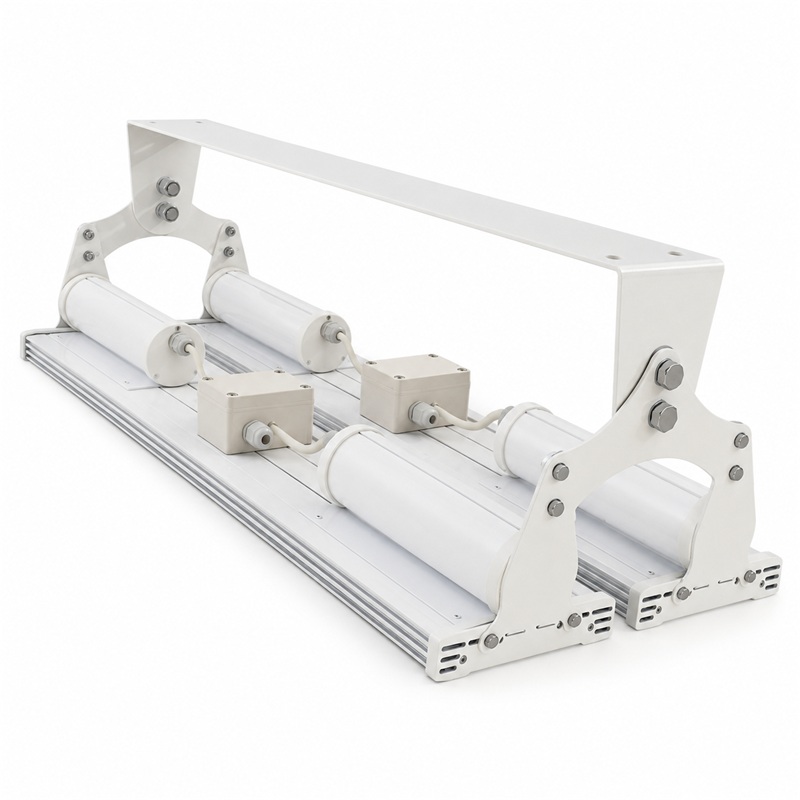

07 / ПОДКЛЮЧЕНИЕКлеммные коробки
У каждого модуля своя клеммная коробка, закреплённая на корпусе. Кабель вводится через герметичный ввод; внутри соединяются провода питания и драйверов.
08 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Модель и серийный номер нанесены лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.

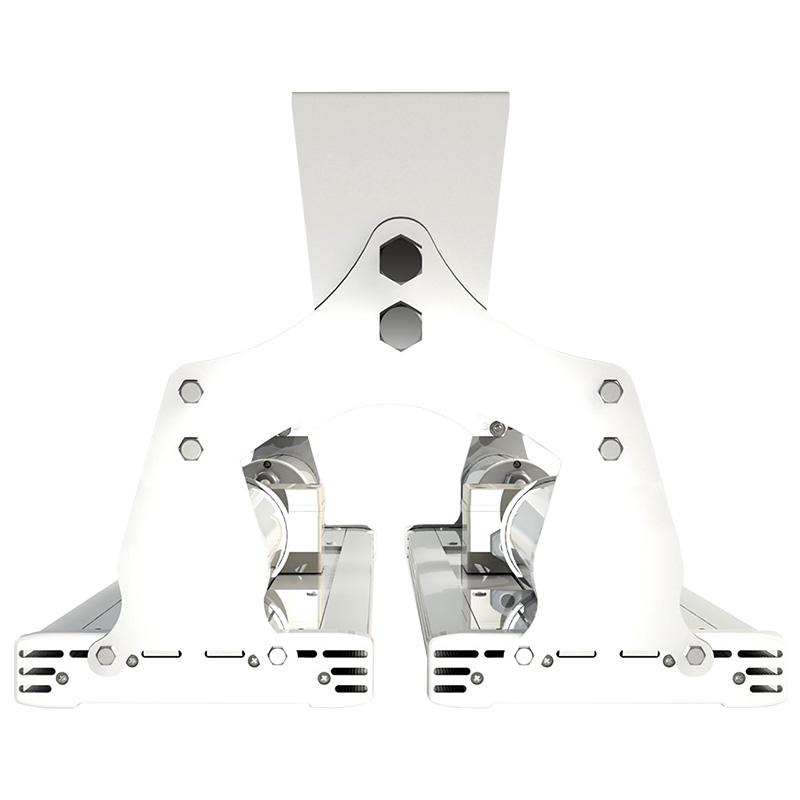

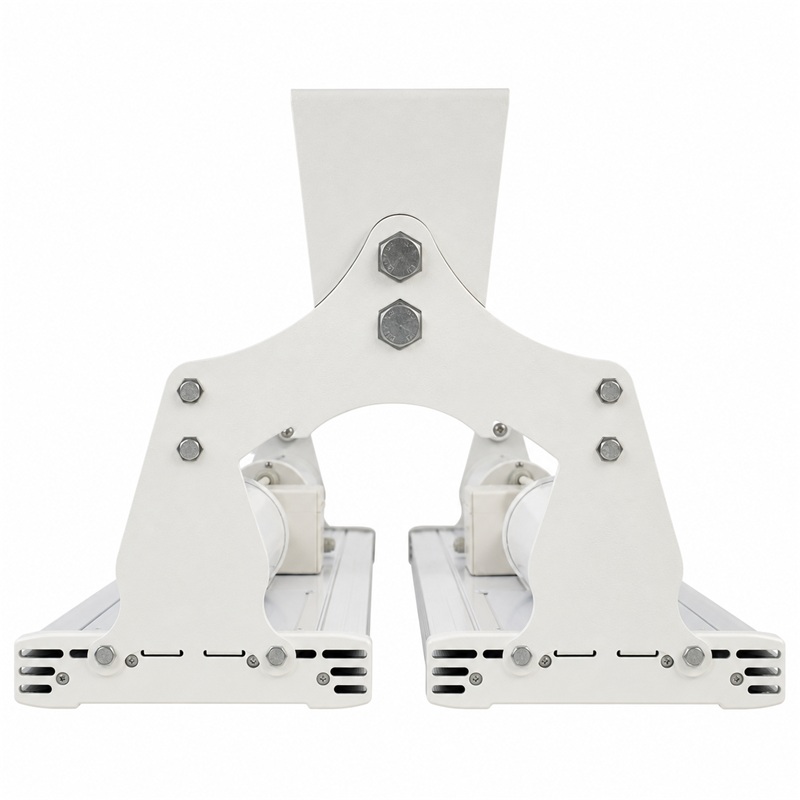

09 / МОНТАЖОбщая скоба и поворотные крепления

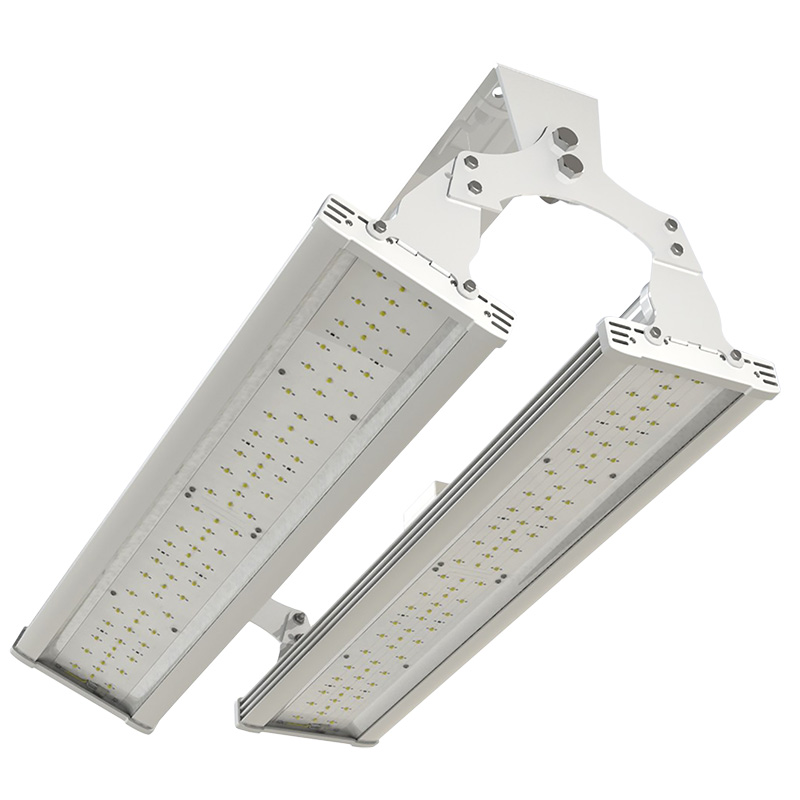

Два модуля на общей скобе. Каждый независимо поворачивается на 30° влево или вправо. Обычно свет направлен вниз; наклон позволяет осветить нужную зону, например вдоль стены.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 60 524 лм |
|---|---|
| Угол излучения | 25° |
| Тип кривой силы света | К |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичная оптика | Линзы LedLink |
| Коэффициент пульсаций | Менее 1% |
Электрические
| Потребляемая мощность | 420 Вт |
|---|---|
| Защита от перегрева | Да |
| Защита от повышенного напряжения до 600 В | Да |
| Защита от импульсных помех до 10 кВ, до 50 мкс (ГОСТ Р 51317.4.5-99) | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Эмиссия гармонических составляющих по ГОСТ 30804.3.2-2013 | Соответствует |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Механическое исполнение | М1 |
| Тип монтажа | Потолочный / подвесной; каждый модуль ±30° |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 15,0 кг |
|---|---|
| Масса с упаковкой | 15,4 кг |
| Размеры без упаковки, Д × Ш × В | 872 × 355 × 285 мм |
| Размеры упаковки, Д × Ш × В | 855 × 172 × 120 мм × 2 шт. |
| Объём в упаковке | 0,034 м³ |
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы

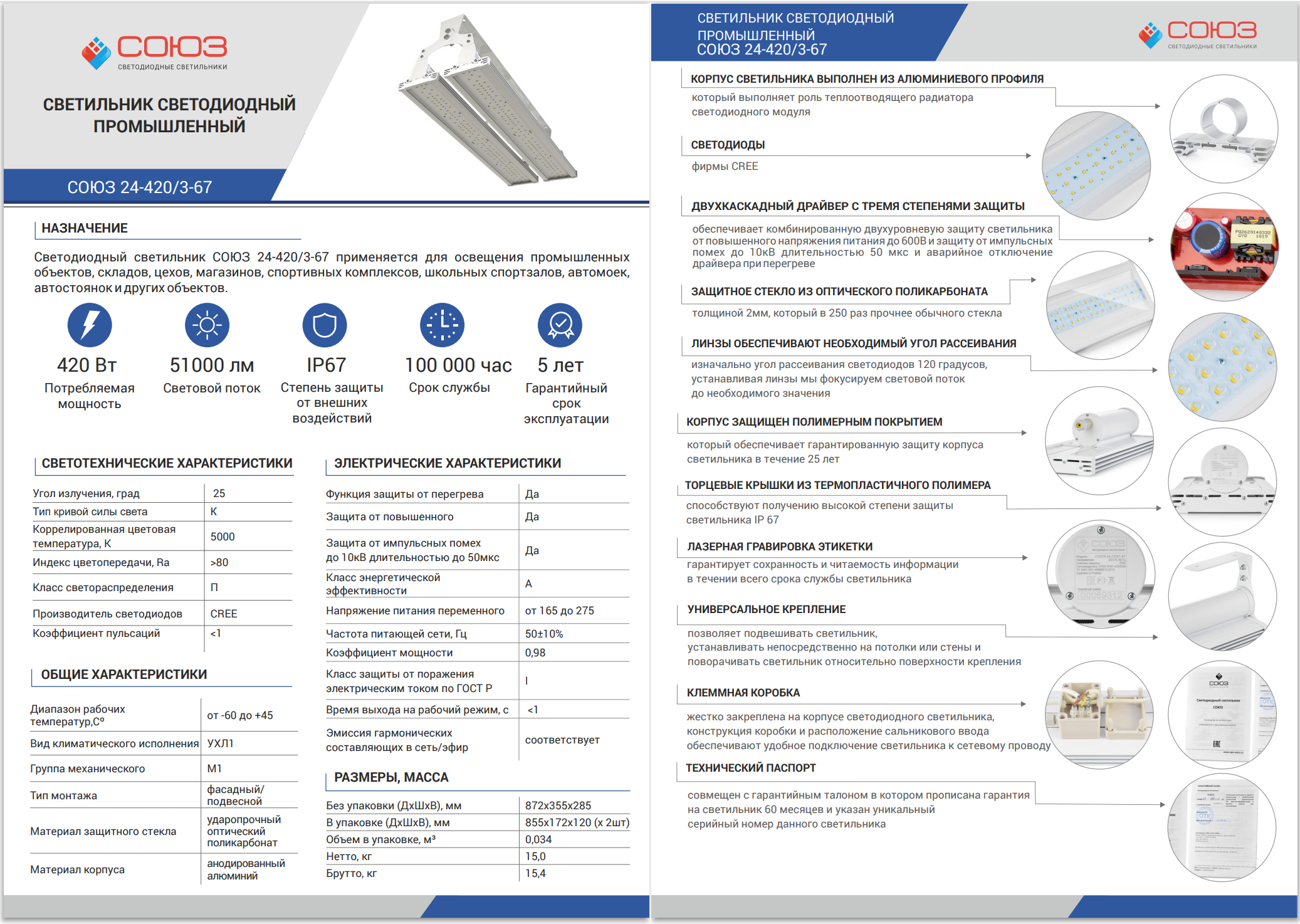

Спецификация — для сохранения и печати.
Паспорт и IES — для монтажа и расчёта.
Открыть чертёж →
Перед заказом
Коротко о важном
Можно ли направить модули в разные стороны?
Да. Два световых модуля закреплены на общей скобе через поворотные крепления. Каждый модуль можно независимо отклонить на 30° влево или на 30° вправо. Обычно оба направлены вниз. При необходимости один из модулей можно наклонить к зоне возле стены; нужный угол выбирают по светотехническому расчёту. Крепление рассчитано на потолочную или подвесную установку.
За счёт чего получается угол 25°?
Угол излучения 25° формируют вторичные линзы LedLink, установленные над светодиодами CREE. Перед линзами расположен прозрачный защитный экран из оптического поликарбоната.
Можно ли использовать светильник на улице?
Да, светильник можно использовать на улице: его степень защиты — IP67. Климатическое исполнение — УХЛ1, рабочая температура — от −60 до +45 °C.
Помощь инженера
Рассчитаем освещение вашего объекта
Пришлите план цеха, склада или мастерской, высоту установки и описание рабочих зон. Подберём количество светильников и схему их размещения.
