Подкрановое освещение козлового крана
Подкрановое освещение козлового крана на светильниках СОЮЗ 24-210/1-67 и 24-210/3-67. Обе модели — 210 Вт; в проекте сочетаются широкая оптика 120° и узкая 25°.
Проект реализован на светильниках:
Решение на объекте
Две оптики для подкрановой зоны

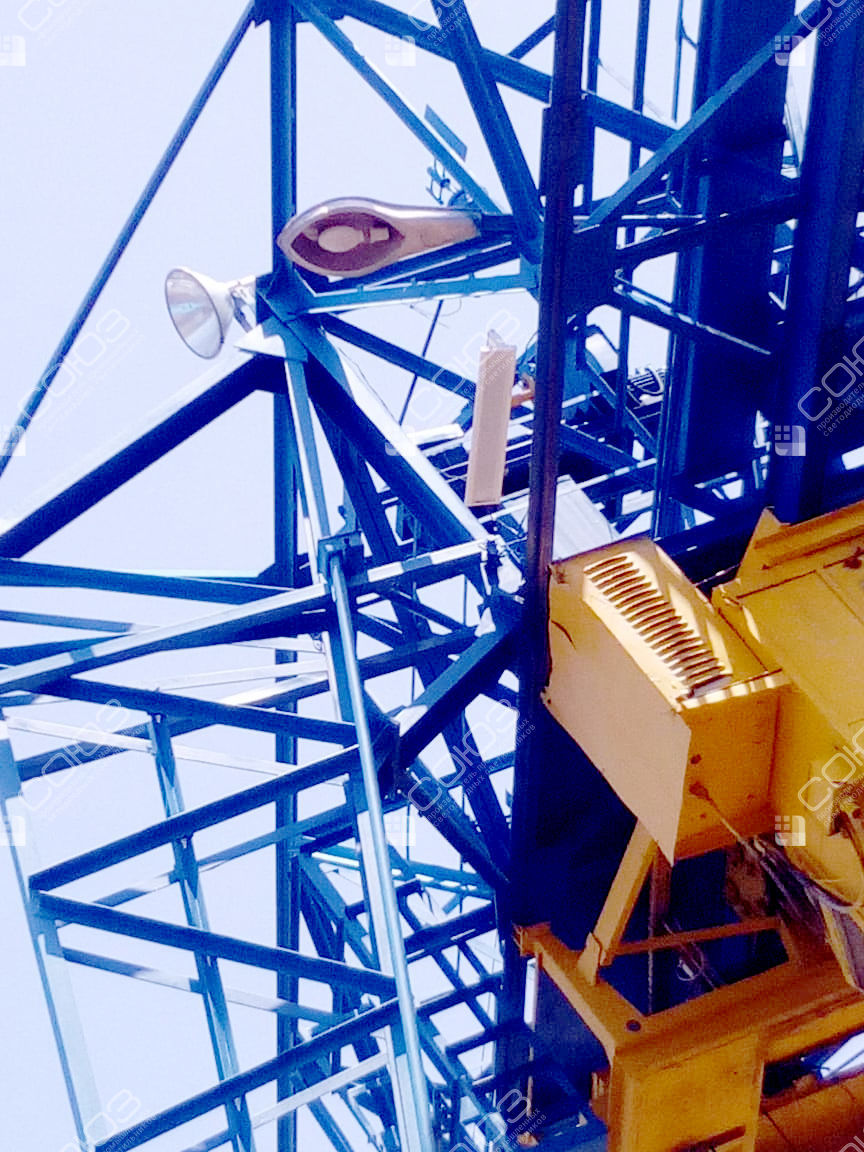

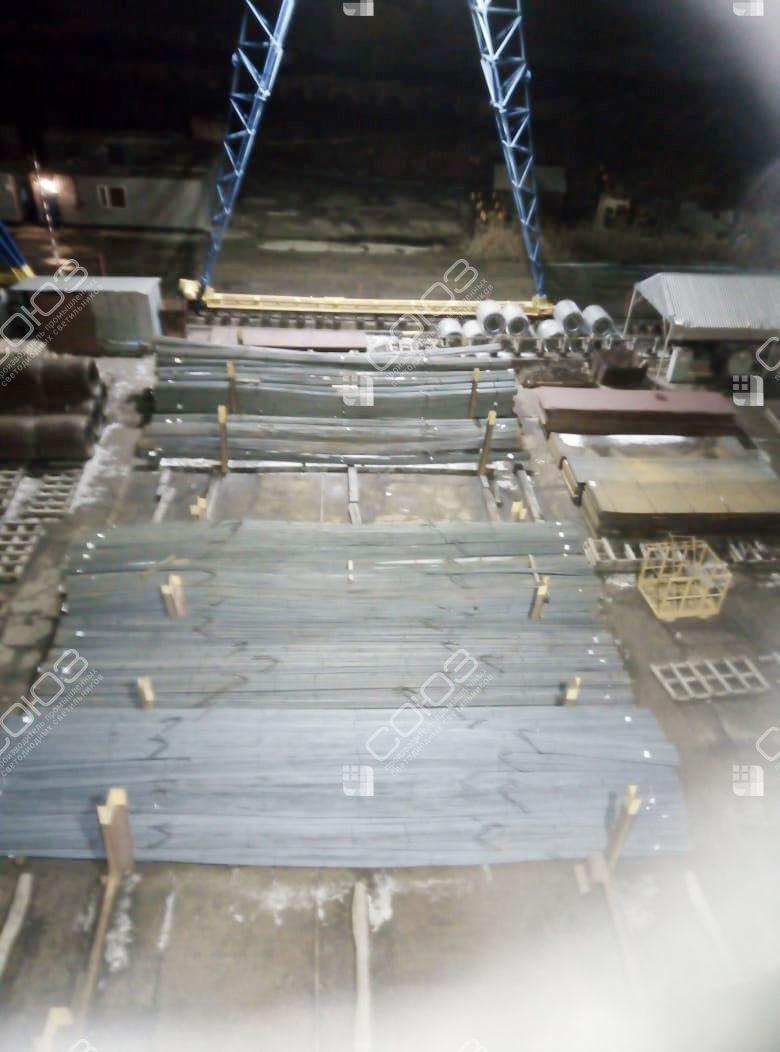

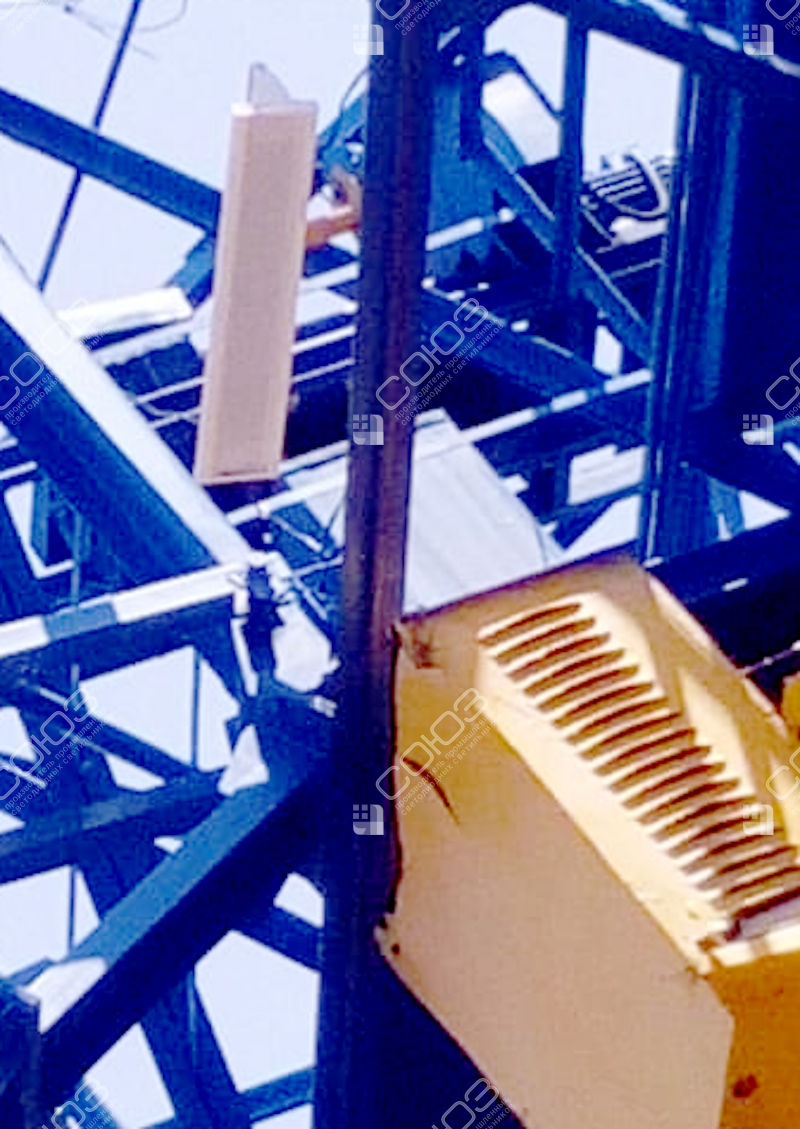

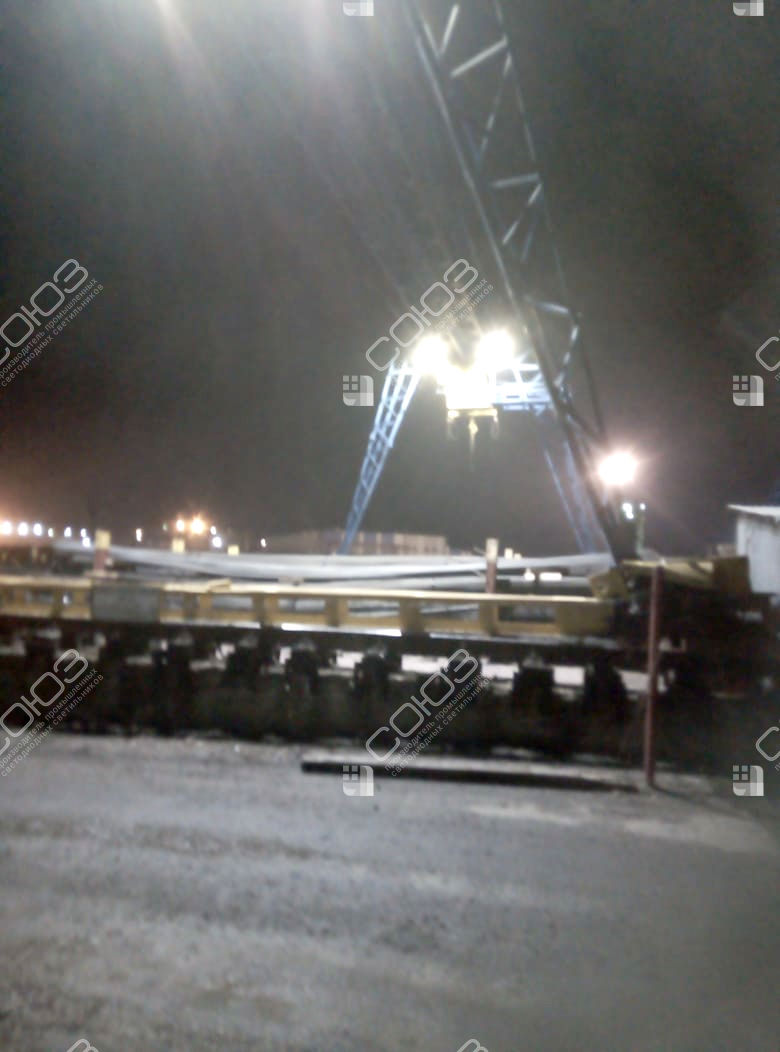

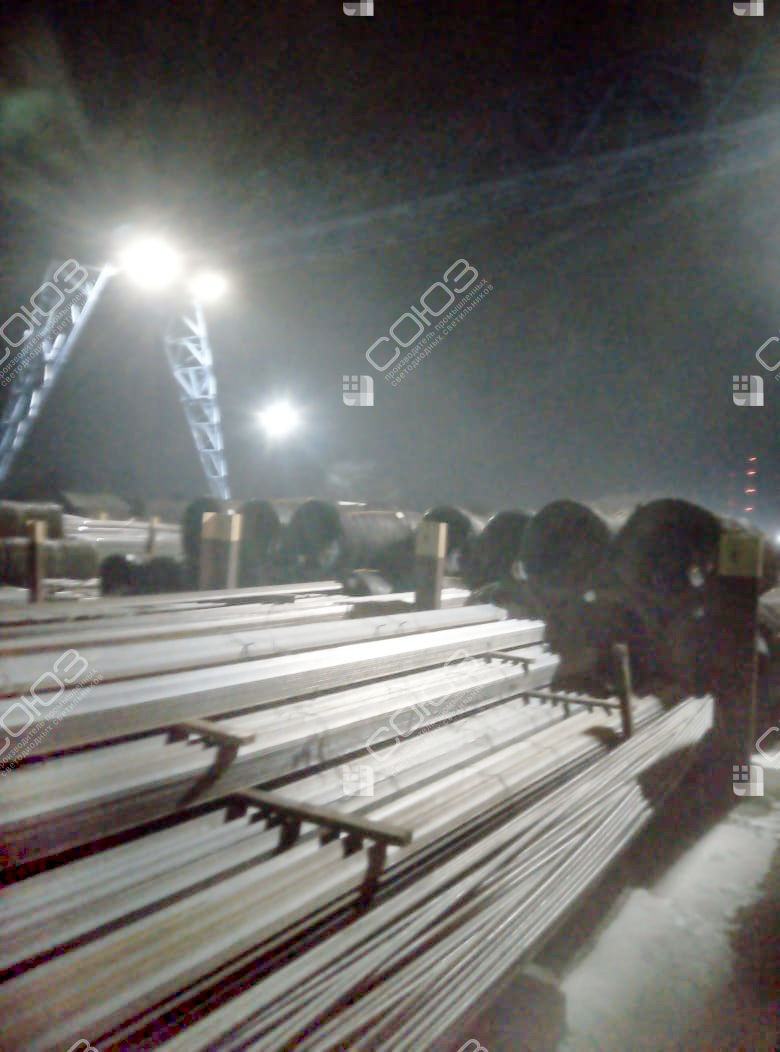

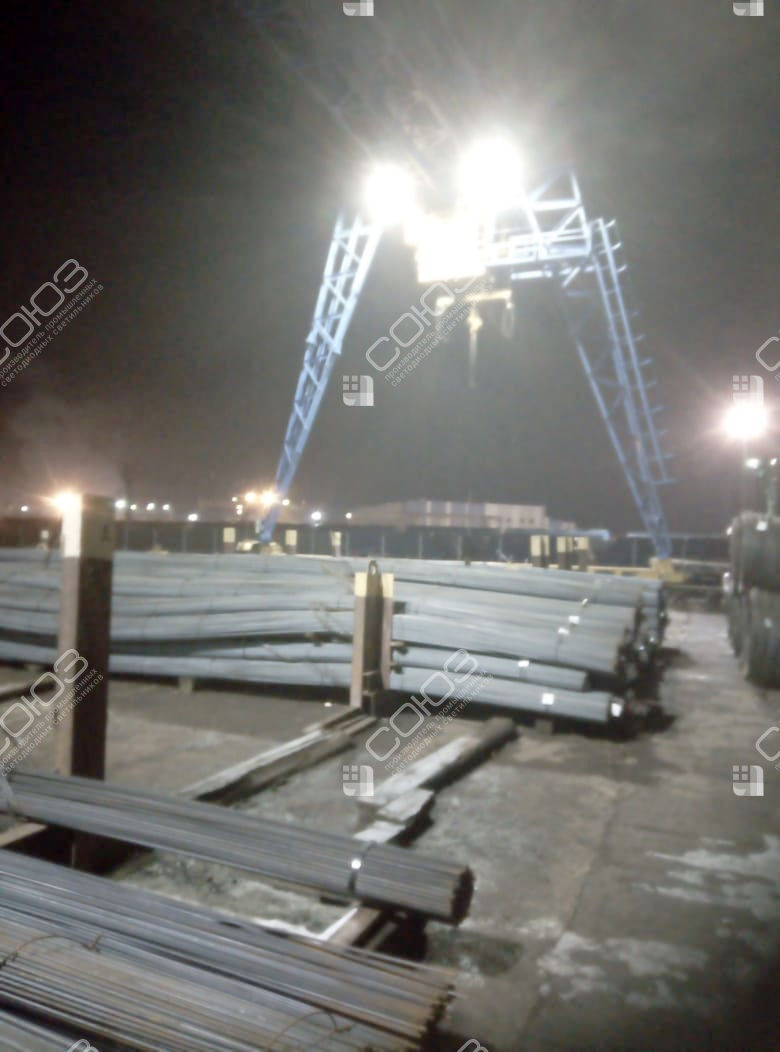

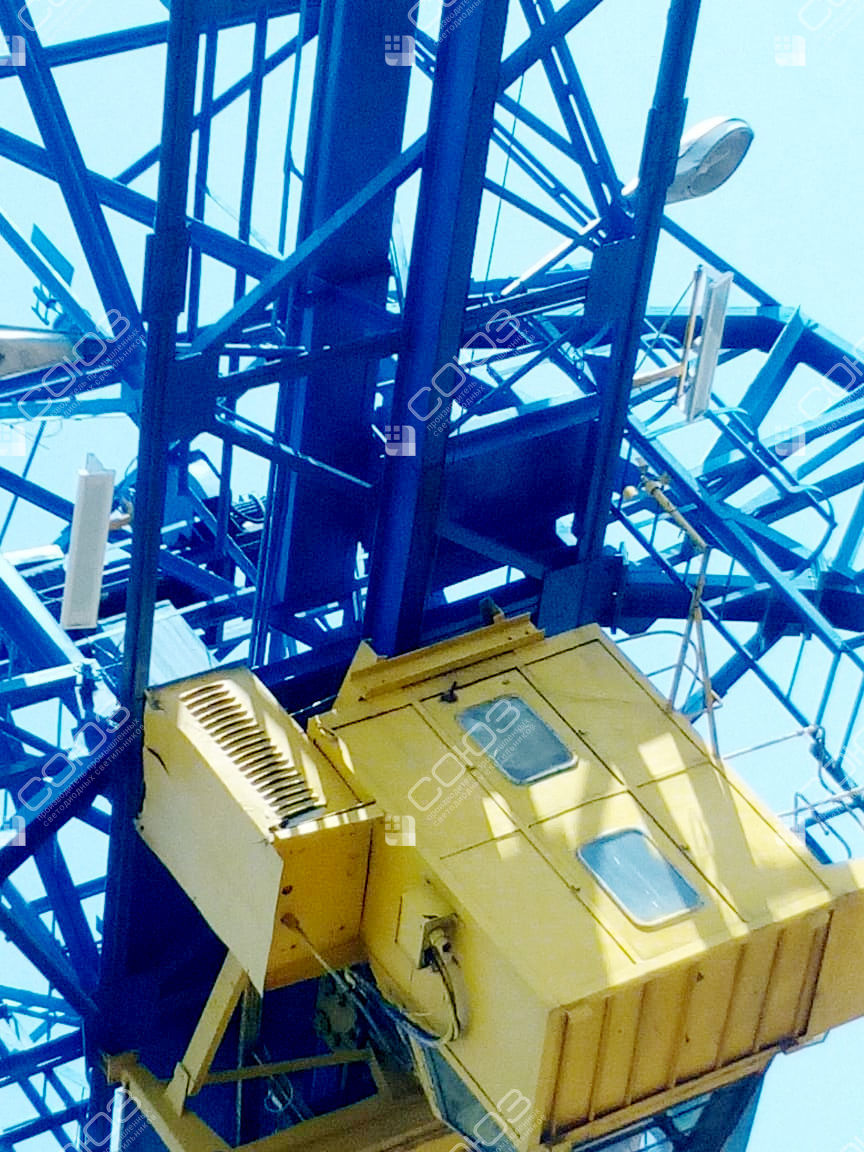

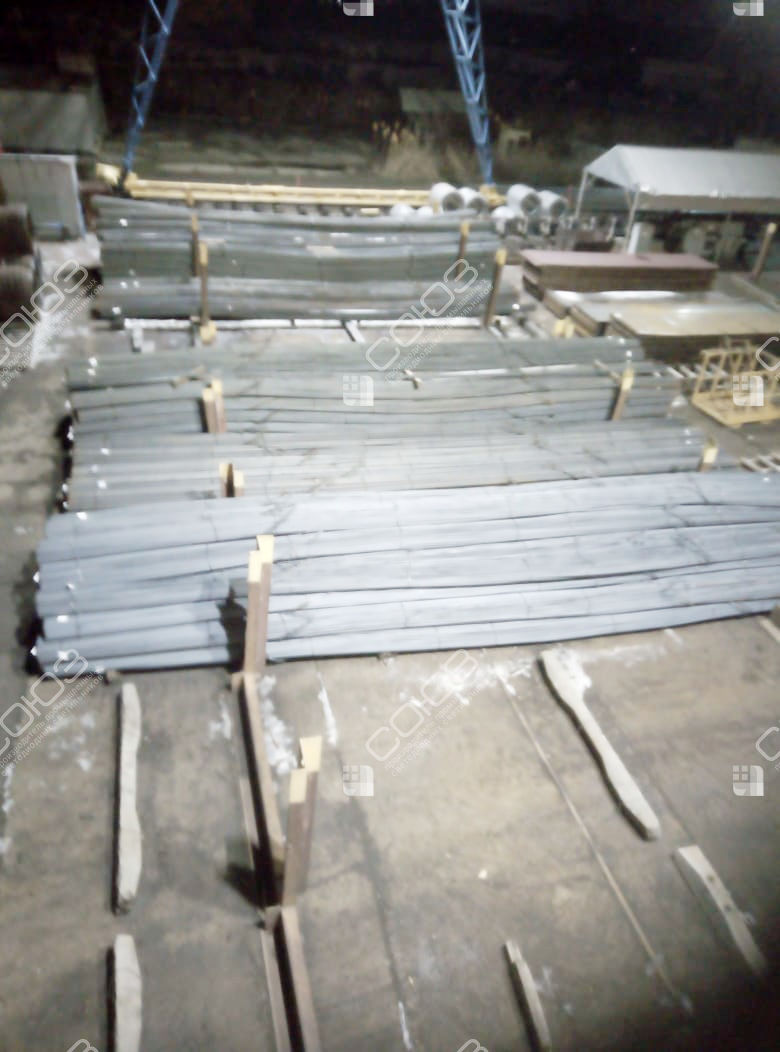

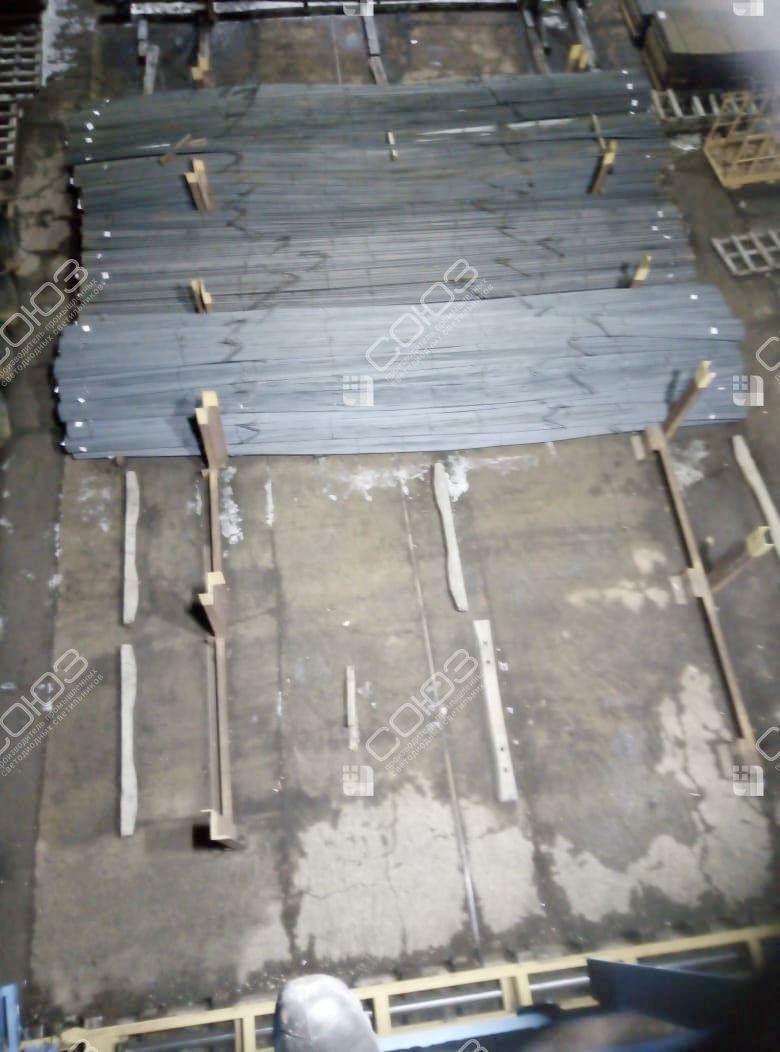

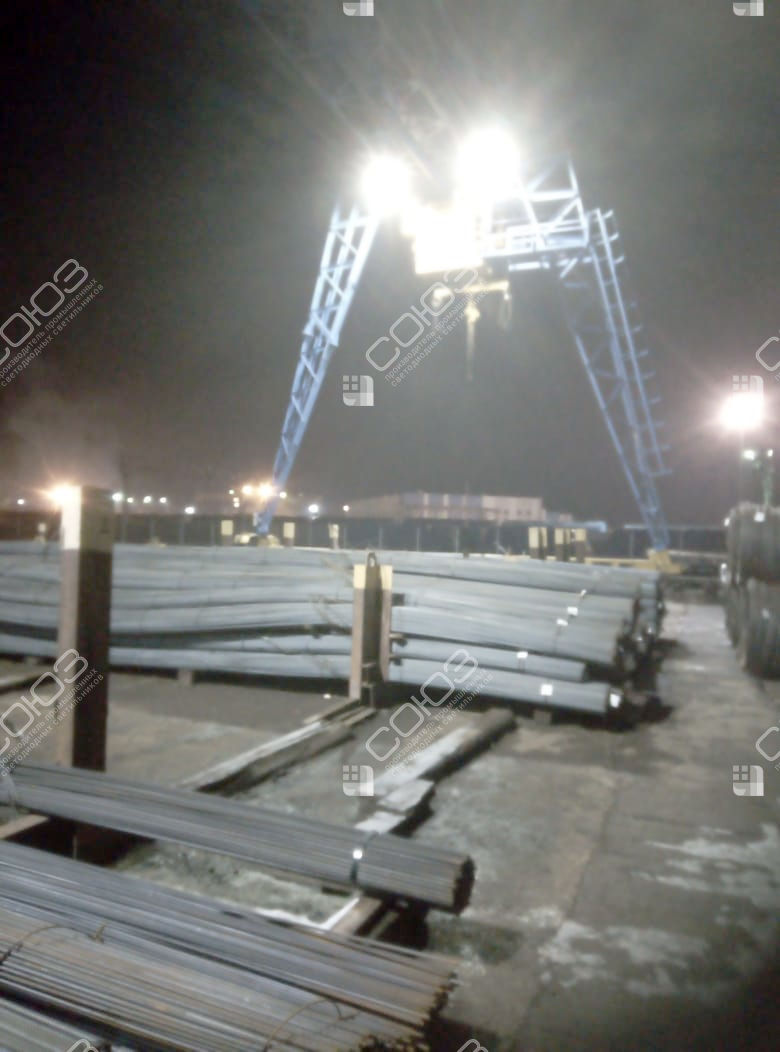

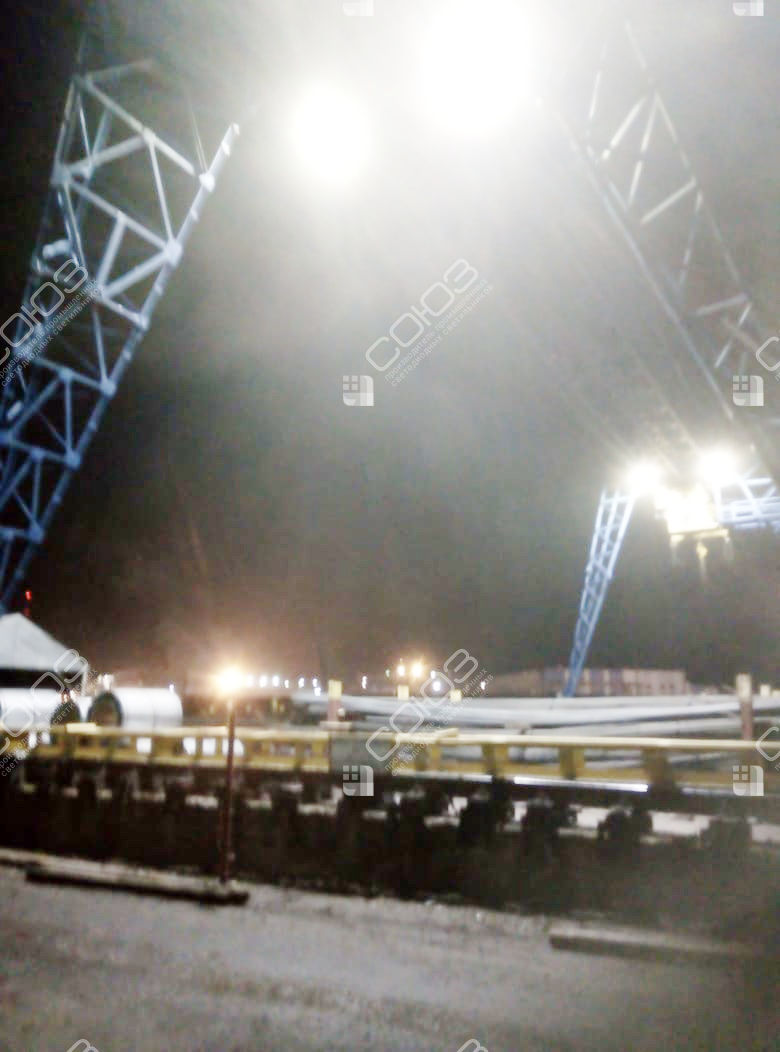

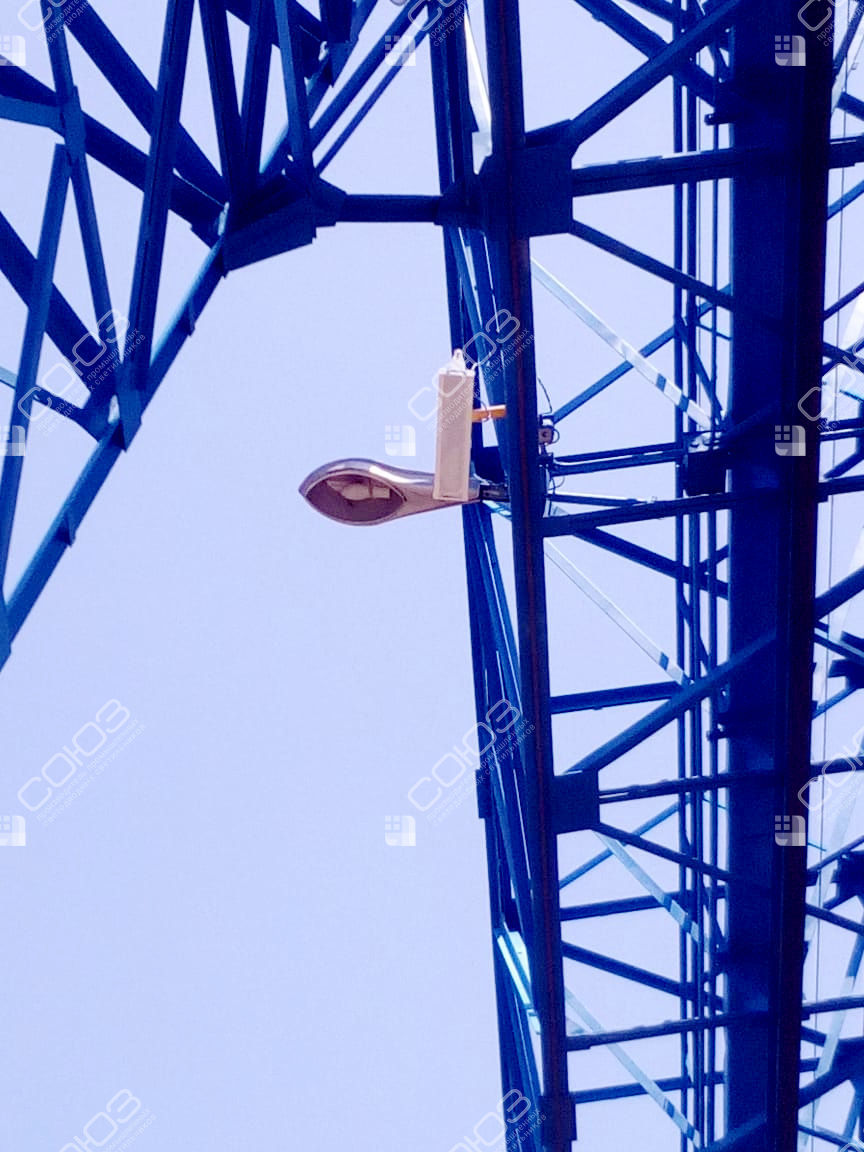

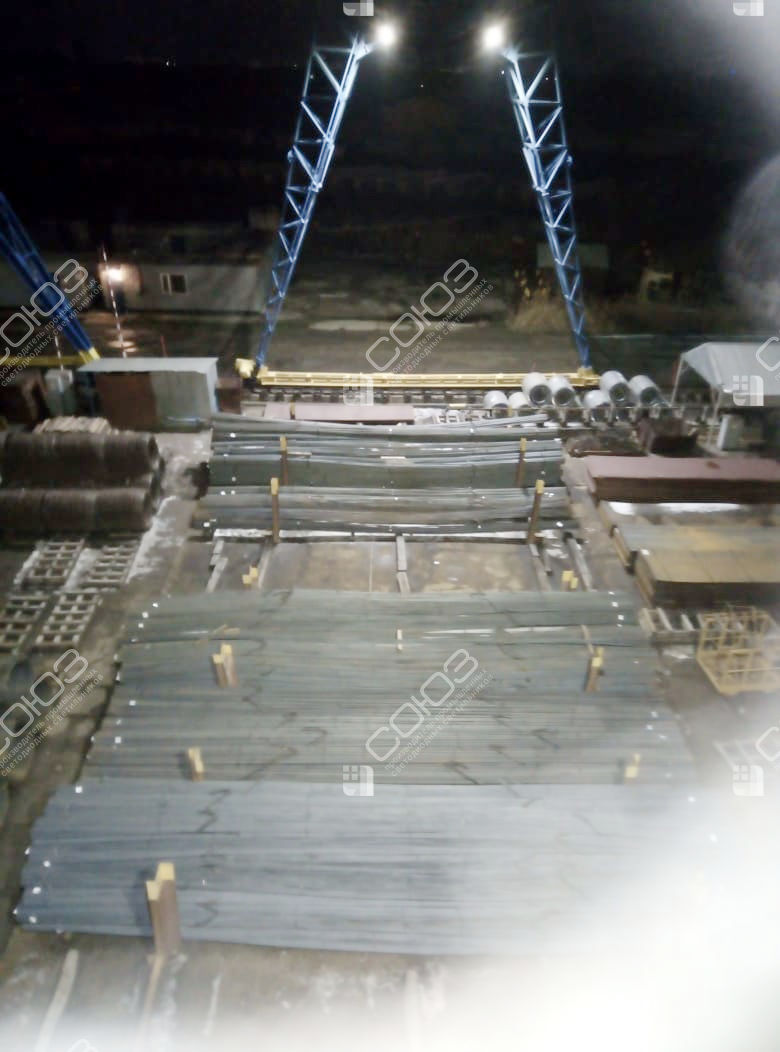

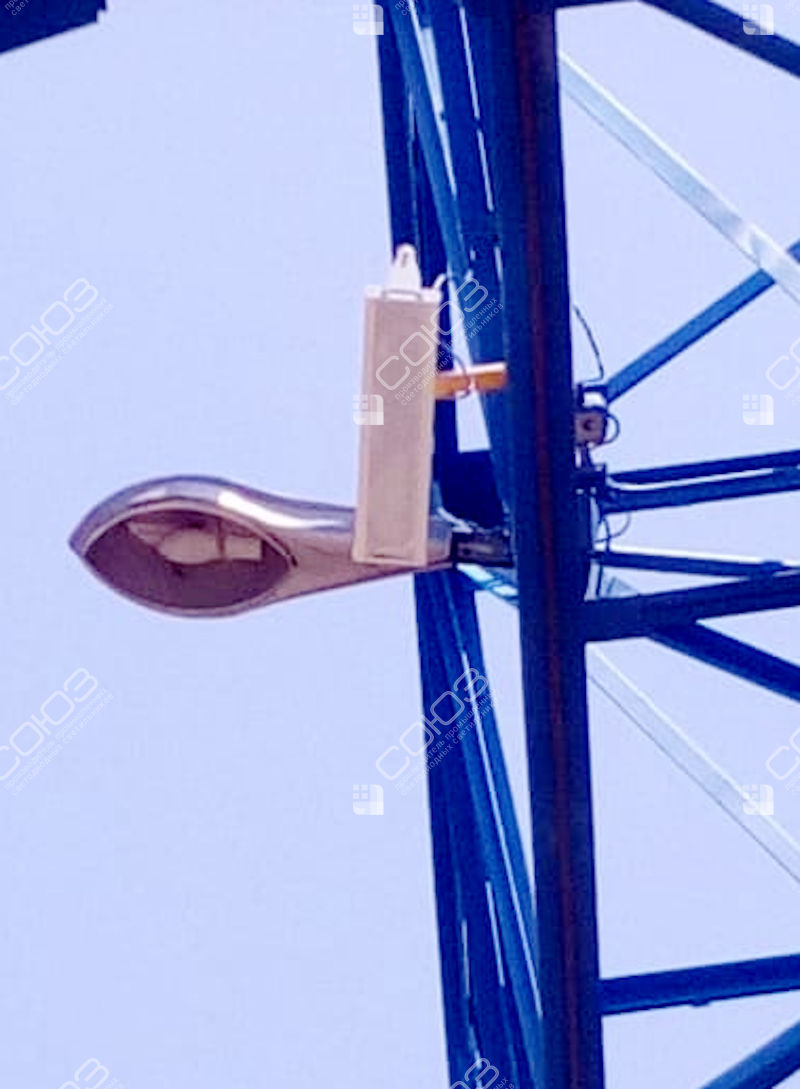

В проекте использованы две модели накладных промышленных светильников СОЮЗ 24 с разным светораспределением. Четырнадцать фотографий заказчика показывают козловой кран, расположение приборов и освещённую рабочую площадку.
Широкая оптика распределяет поток по большей угловой зоне, а узкая концентрирует его в выбранном направлении. Их сочетание подбирают по высоте установки, размерам площадки и расстоянию до участков работы с грузом.
Оборудование проекта
СОЮЗ 24: одинаковая мощность, разный свет
Обе модели имеют мощность 210 Вт и корпус IP67. Отличаются углом излучения и световым потоком.
Что проверяют в проекте
Положение крана и груза
Металлоконструкции и груз меняют распределение теней. Освещение рассматривают для зоны строповки, путей перемещения и рабочих мест персонала.
Крепление и направление
Точки установки согласуют с конструкцией крана и доступом для обслуживания. Крепление, кабель и подключение подбирают под фактические условия движения оборудования.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Как рассчитать свет при движении крана
Для проектирования нужны размеры крана, высота установки приборов, рабочая ширина и границы перемещения. На схеме отмечают места строповки, складирования и проходы персонала. Если светильники движутся вместе с конструкцией, расчёт рассматривают для характерных положений крана и груза.
Одинаковые 210 Вт не означают одинаковое световое поле: модели /1 и /3 отличаются оптикой и световым потоком. Узкий пучок концентрирует свет, широкий охватывает большую угловую зону. Подбор сочетания помогает проверить освещение у конструкции и на удалённых участках без оценки только по мощности.
Посмотрите накладную серию СОЮЗ 24, а для освещения прилегающей территории — светодиодные прожекторы. В проекте открытого склада металлопроката показан другой способ размещения света. Если рядом есть зоны хранения, для них полезен раздел складского освещения.
Полезные материалы для вашего проекта
Освещённость и зрительная работа
Раздел норм освещённости поможет подготовить требования. Значение выбирают по выполняемой операции и рабочей поверхности, а не только по типу помещения.
Оптика и расчёт
На странице КСС объясняется распределение света. Для моделирования конкретного исполнения можно использовать IES-файлы.
Монтаж и документы
Перед установкой изучите технический паспорт. Обозначение питания, оптики и исполнения можно проверить по маркировке СОЮЗ.
Рассчитаем подкрановое освещение
Пришлите размеры крана и площадки, высоты монтажа и фотографии. Подберём мощности и оптику, проверим расположение светильников относительно рабочих зон.
