Прожекторное освещение открытого склада металлопроката
Прожекторное освещение открытого склада металлопроката на СОЮЗ 23-210/3-67. Мощность модели — 210 Вт, световой поток — 30 262 лм, узкая оптика — 25°.
Проект реализован на светильниках:
Решение на объекте
Прожекторы для рядов хранения

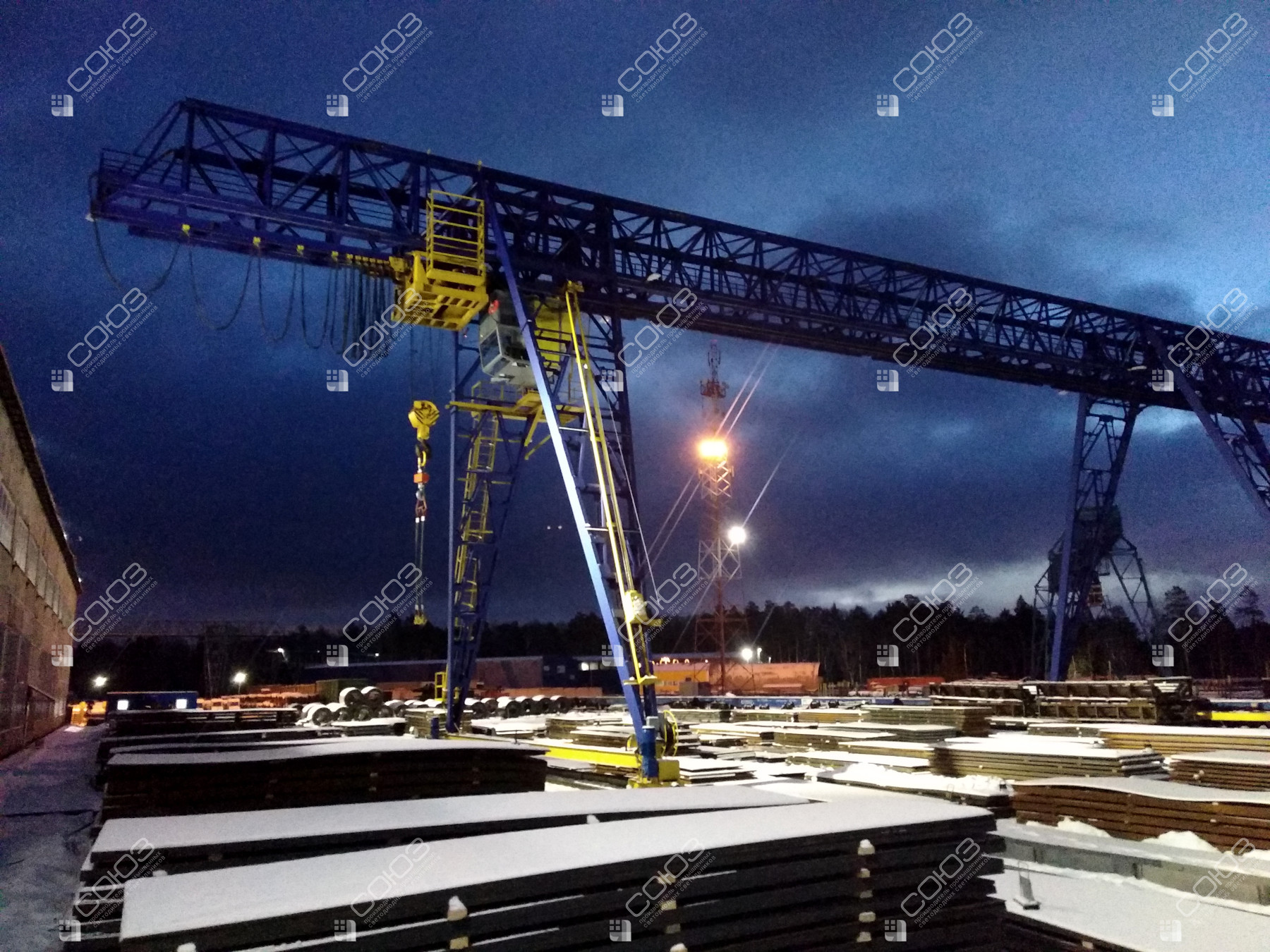

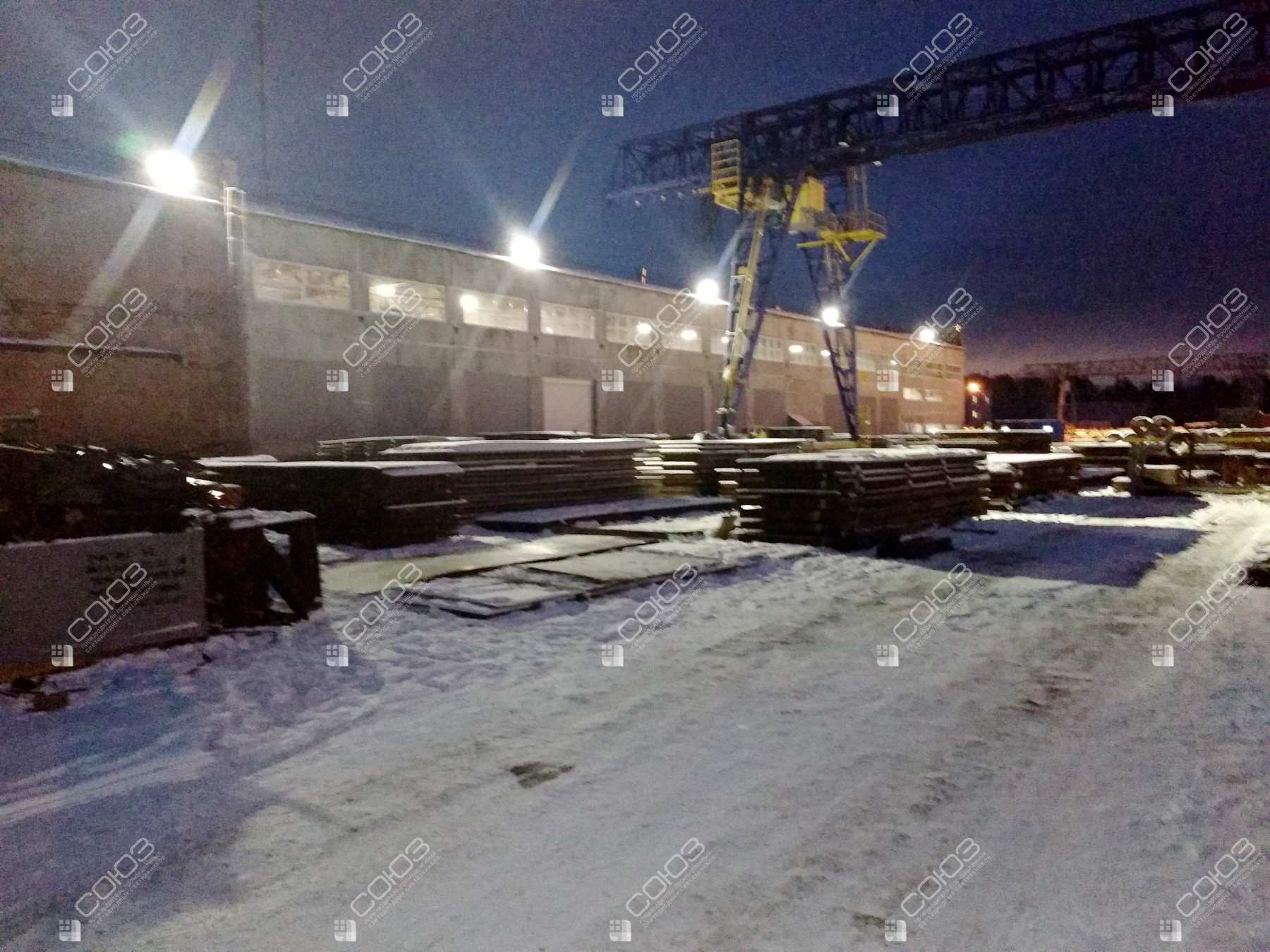

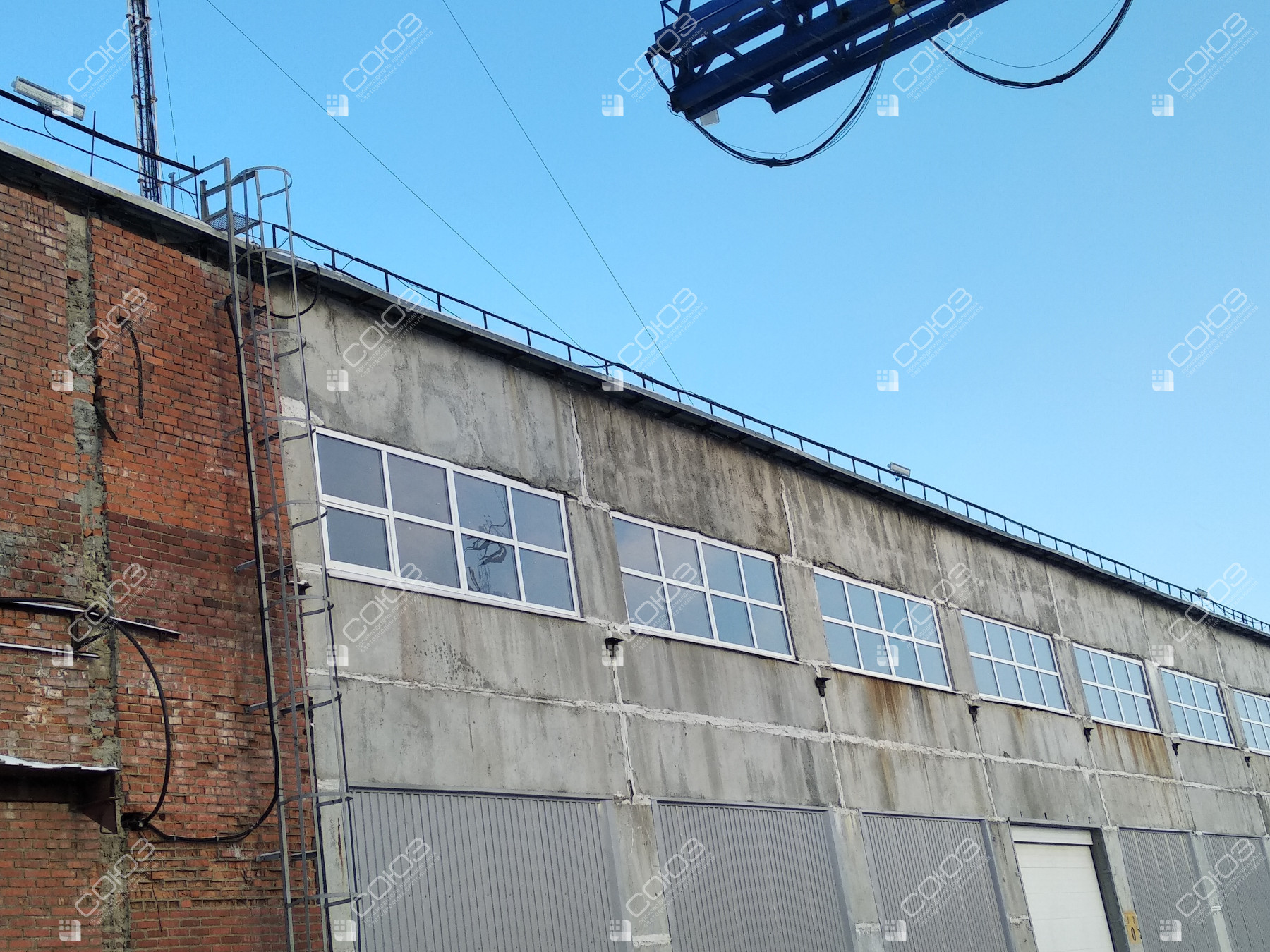

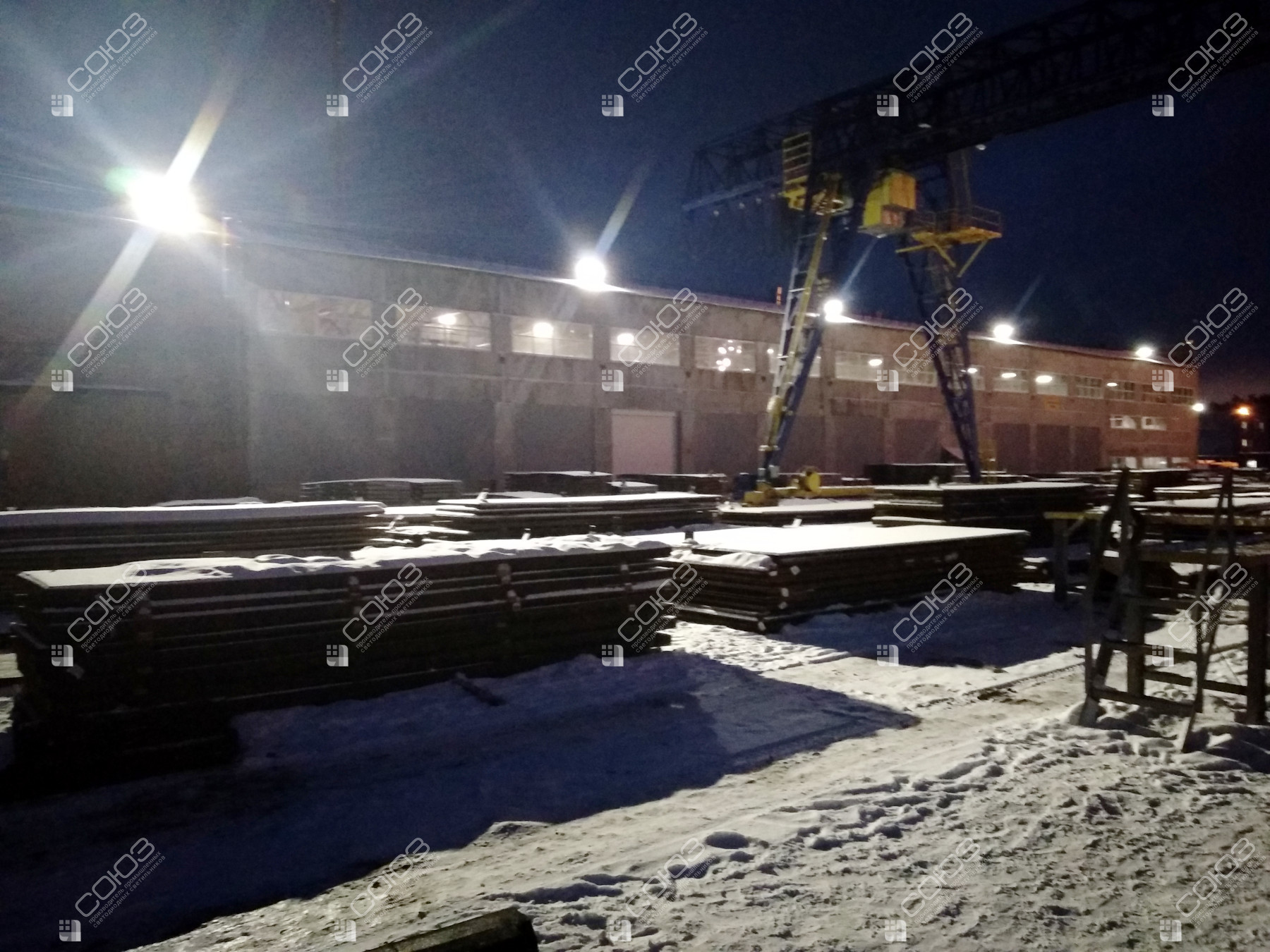

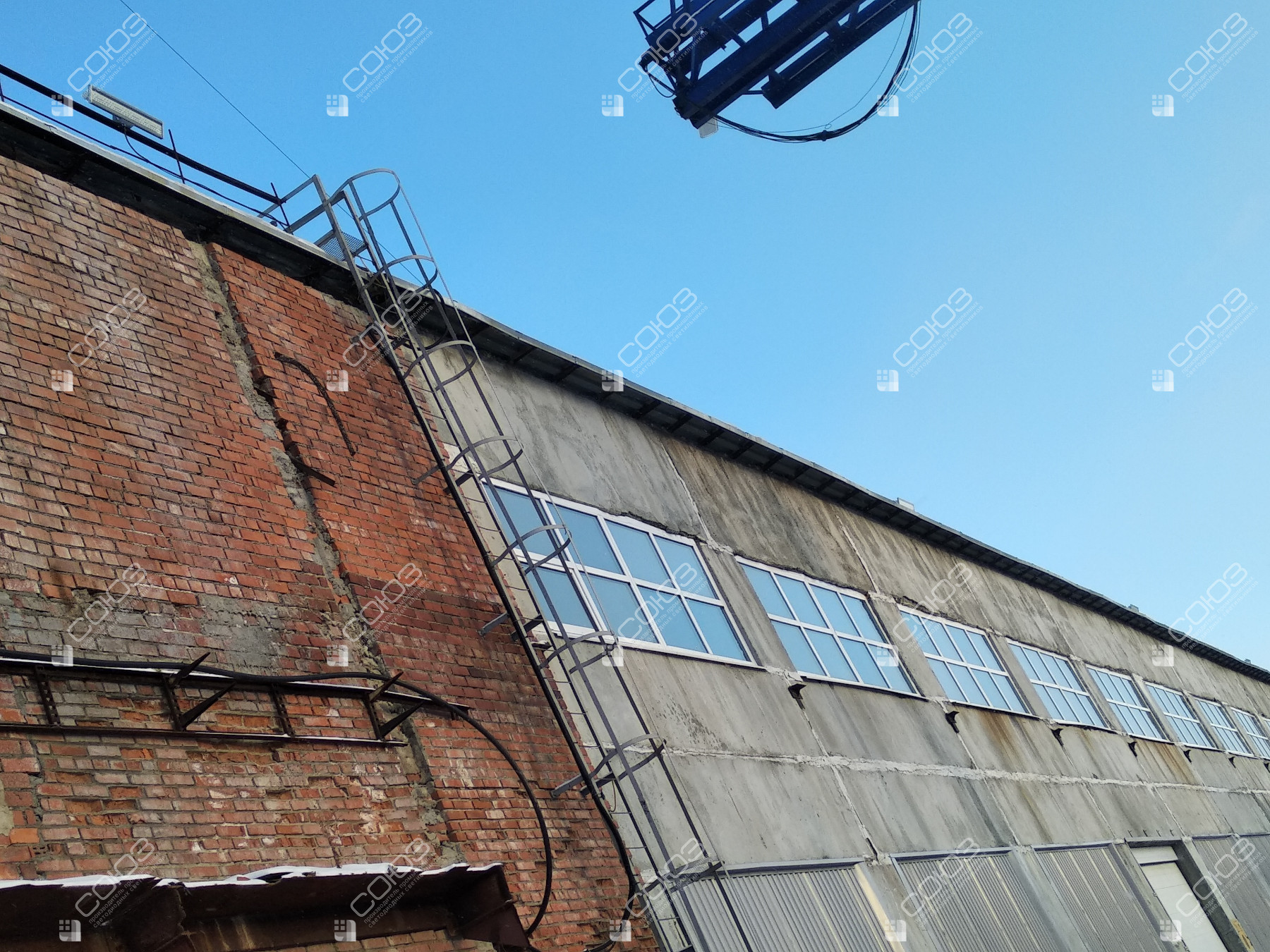

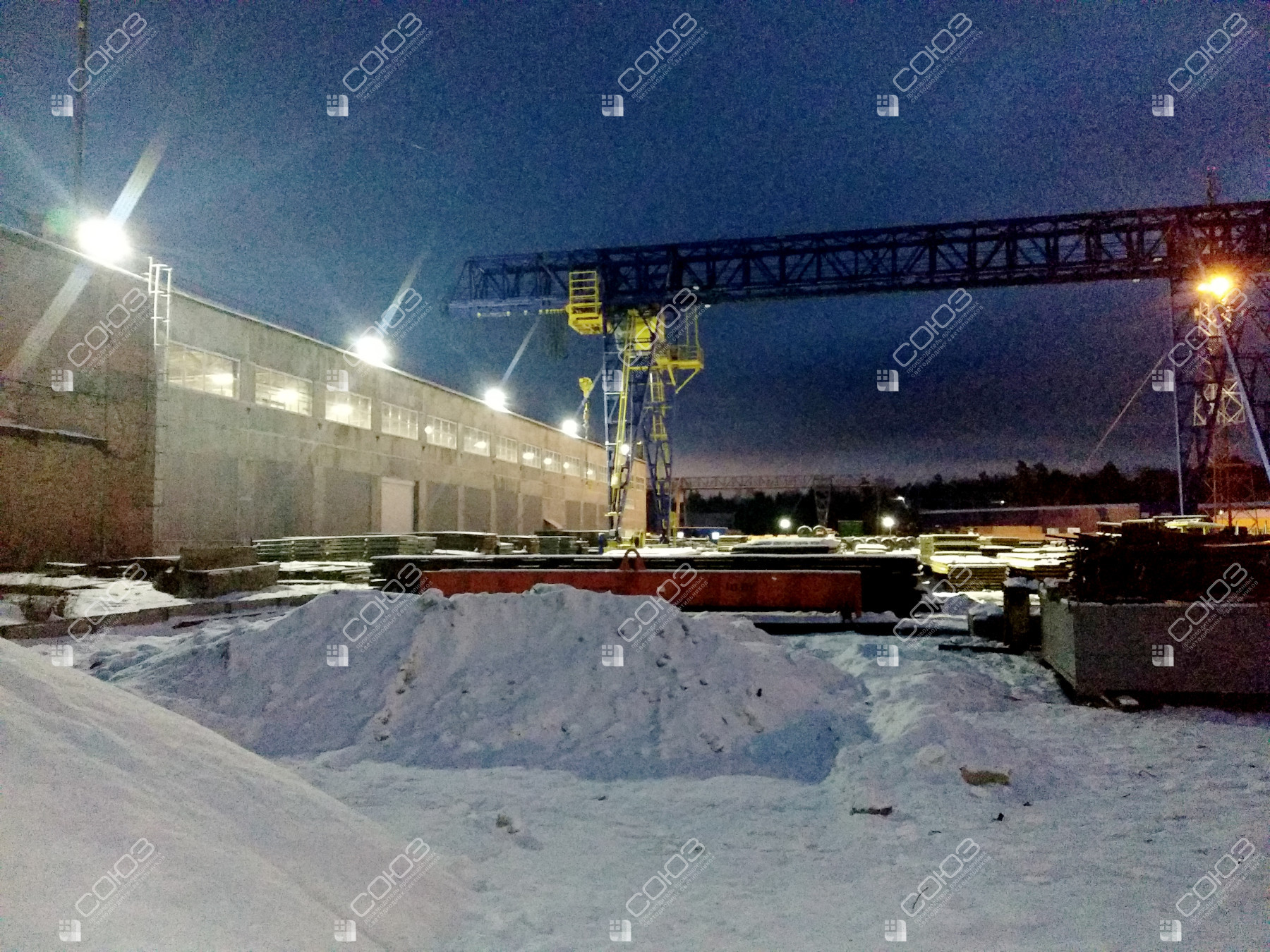

На открытом складе металлопроката применён прожектор с узким светораспределением. Восемь фотографий заказчика показывают площадку и реализованное освещение. Оптика 25° концентрирует поток в выбранном направлении, что используют при освещении участков на расстоянии от точки монтажа.
В складской работе требуется видеть положение груза, места строповки, проезды и маркировку. Эти зоны отмечают на плане, чтобы подобрать не только мощность, но и направления света.
Оборудование проекта
СОЮЗ 23-210/3-67
Прожектор со светодиодами CREE, линзами LedLink и двумя встроенными драйверами. Ниже — параметры одного прибора.
Что важно на открытом складе
Тени от металлопроката
Высота и направление штабелей влияют на освещение проходов. При расчёте учитывают рабочую расстановку груза и места движения техники.
Поворот прожектора

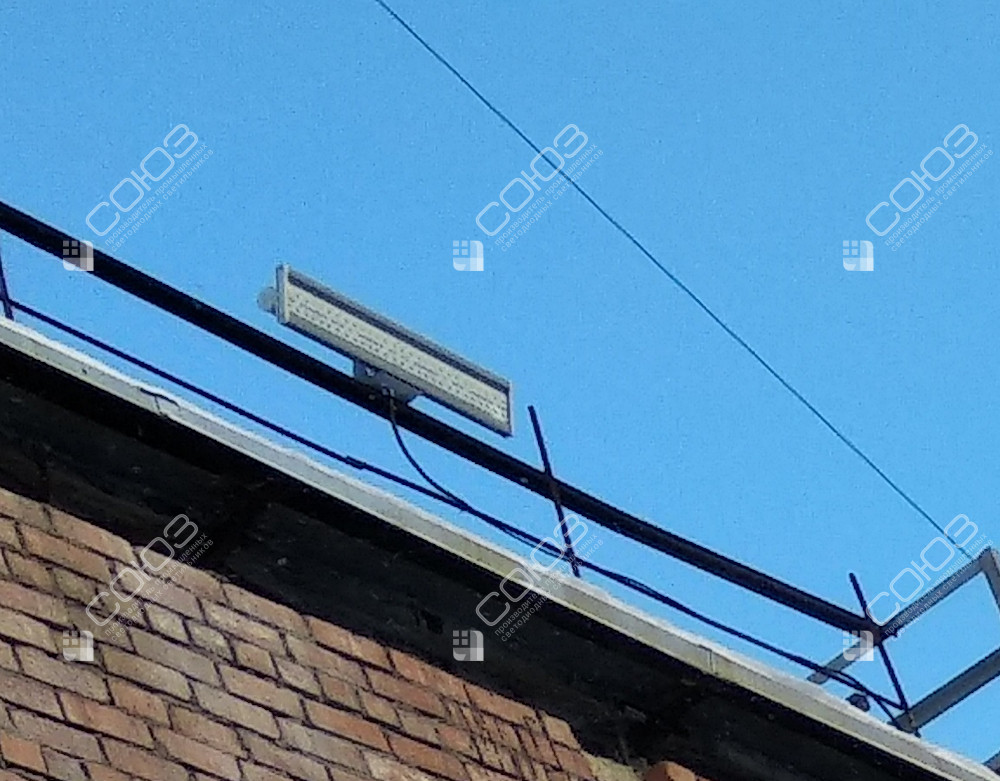

Скоба позволяет ориентировать прибор на выбранную зону. Настройку проверяют по плану площадки и положению людей во время работы.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Как выбрать схему для склада металлопроката
Проект начинают с расположения грузов и маршрутов погрузки. На плане полезно показать продольные ряды хранения, места приёмки и отгрузки, стоянки транспорта и точки строповки. Если высота штабелей меняется, укажите максимальную рабочую высоту: именно она определяет часть теней на проходах.
Нужные показатели согласуют по назначению зон; для подготовки задания пригодится раздел норм освещённости. Узкий пучок направляют на конкретную поверхность, а не выбирают только по принципу «чем мощнее, тем лучше». Важно проверить свет возле опоры, на удалённых участках и на вертикальных поверхностях груза.
Для сравнения есть проект открытого склада с подвесными СОЮЗ 21 и подкрановое освещение козлового крана. Они показывают разные способы размещения света; подходящий вариант зависит от конструкций и организации работы на вашем объекте.
Полезные материалы для вашего проекта
Сравнение решений
В разделе светильников для склада можно изучить подходящие исполнения. Для высоких опор — мачтовые прожекторы.
Оптика и моделирование
Материал о КСС объясняет различия углов. IES-файлы позволяют проверить модель в расчёте.
Эксплуатация
В паспорте приведены данные по установке. При размещении оставляют доступ для осмотра крепления и очистки светильника.
