Освещение открытого склада хранения металлопроката
Открытый склад металлопроката освещён подвесными светильниками СОЮЗ 21-100/1-67. Мощность одного прибора — 100 Вт, угол света — 120°, защита корпуса — IP67.
Проект реализован на светильниках:
Решение на объекте
Рабочий свет над металлопрокатом

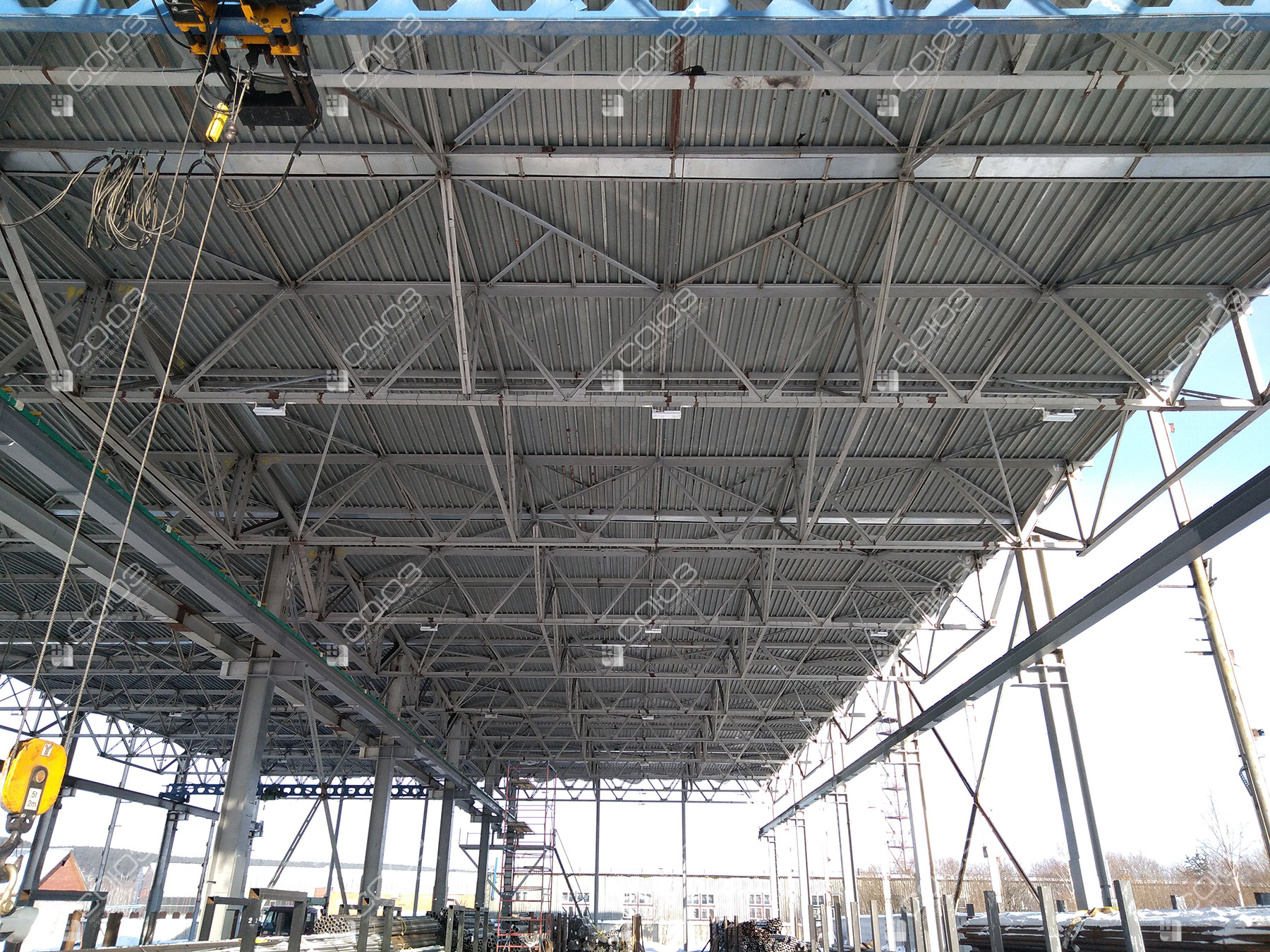

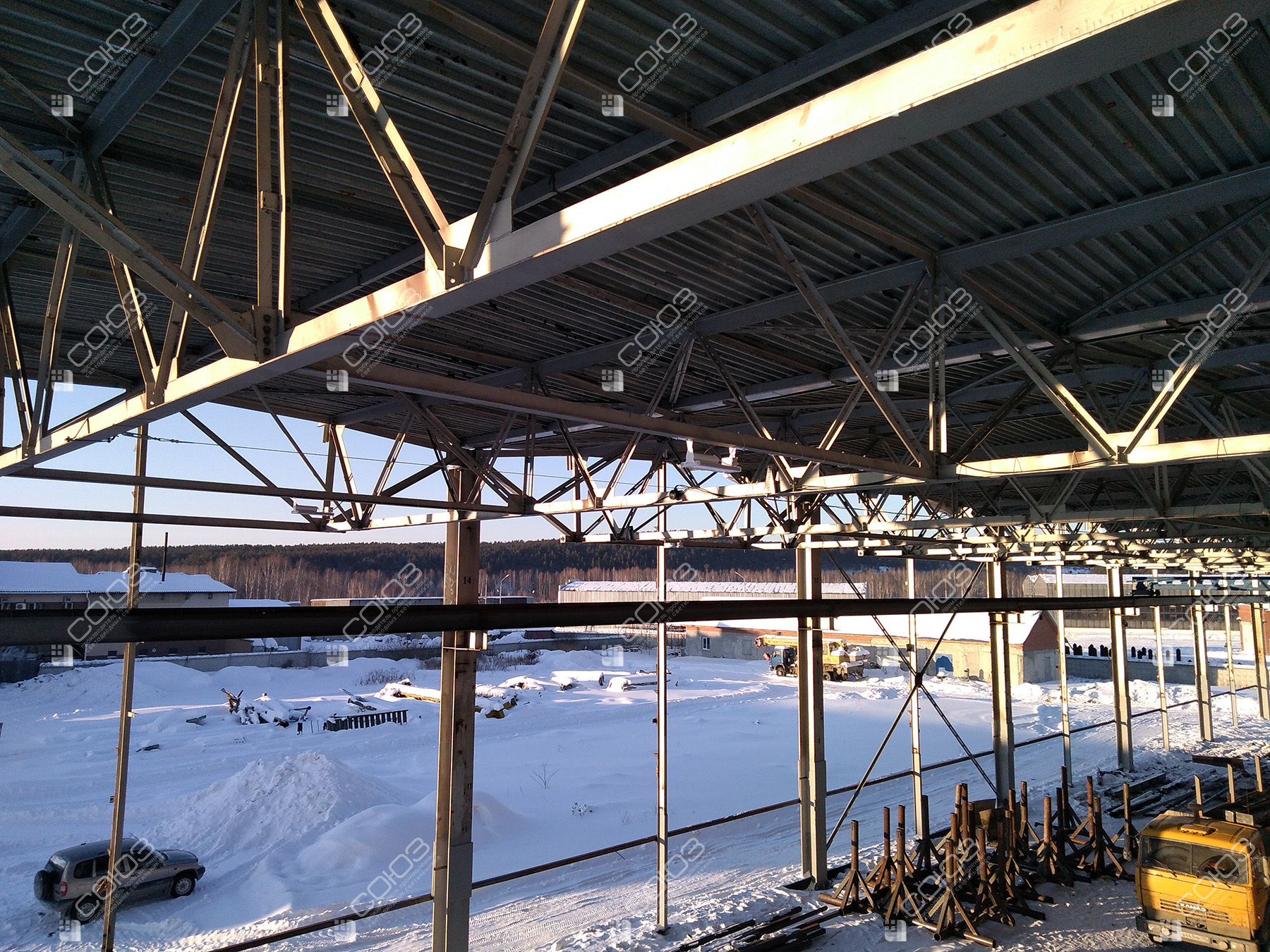

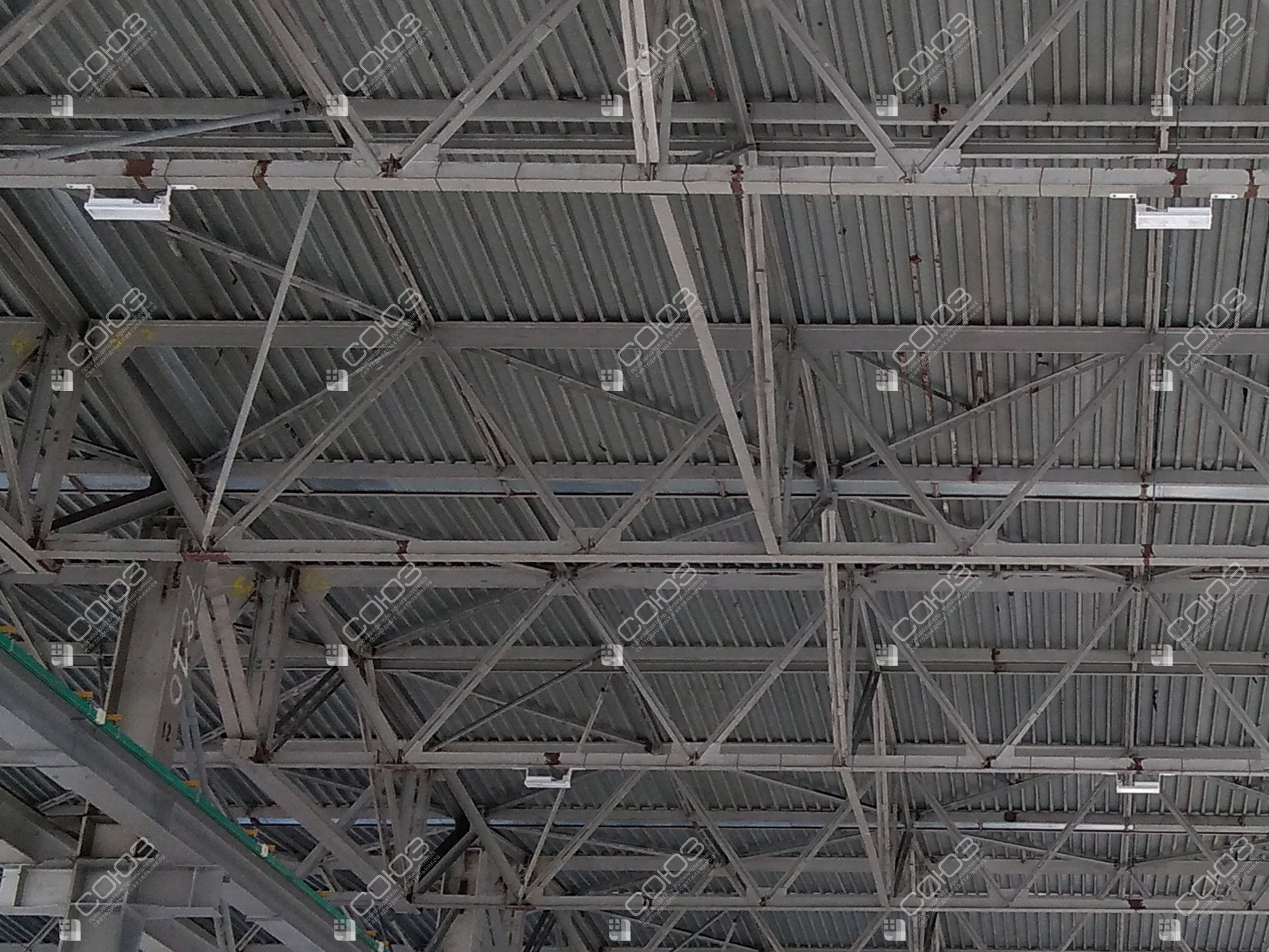

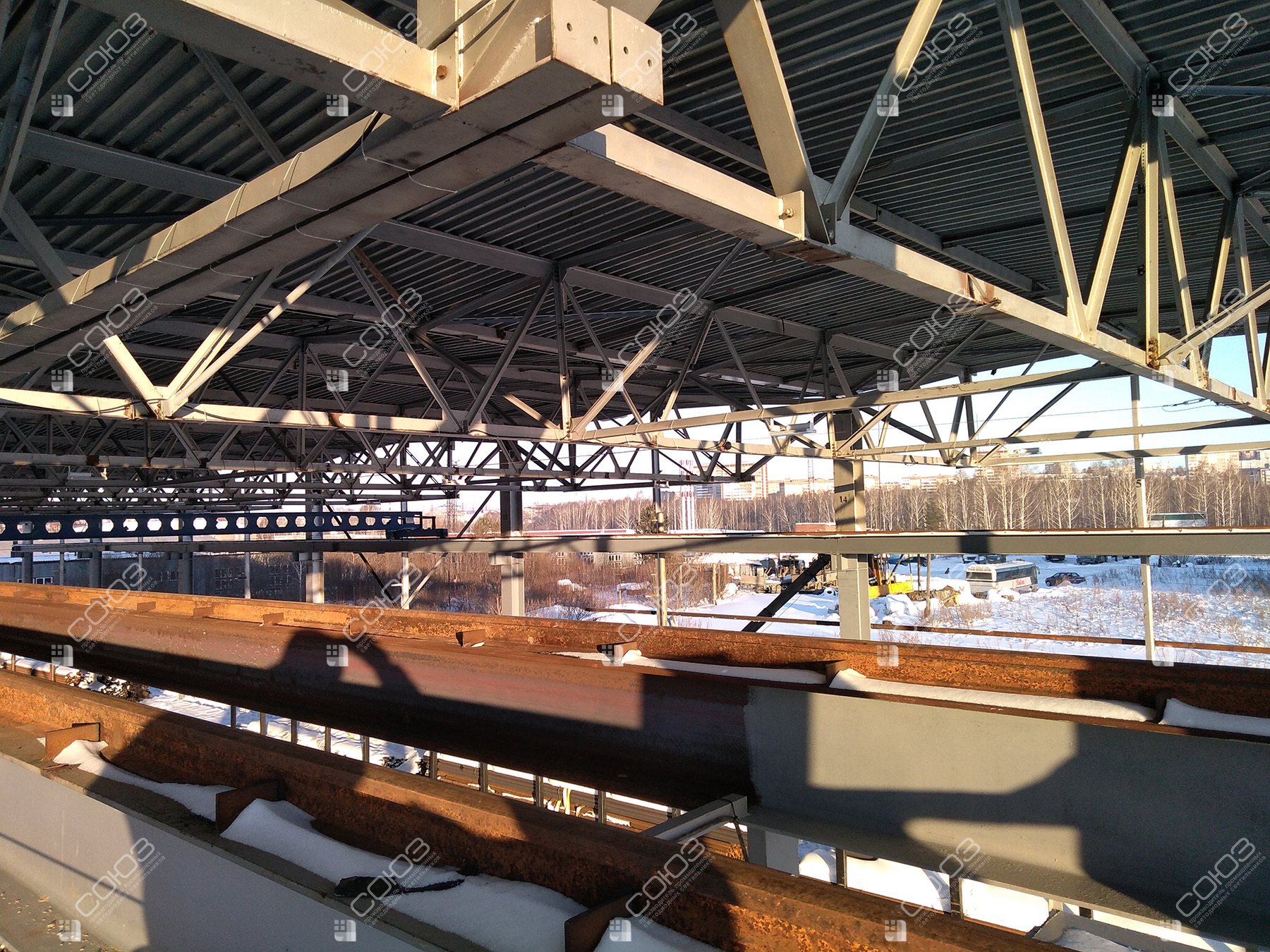

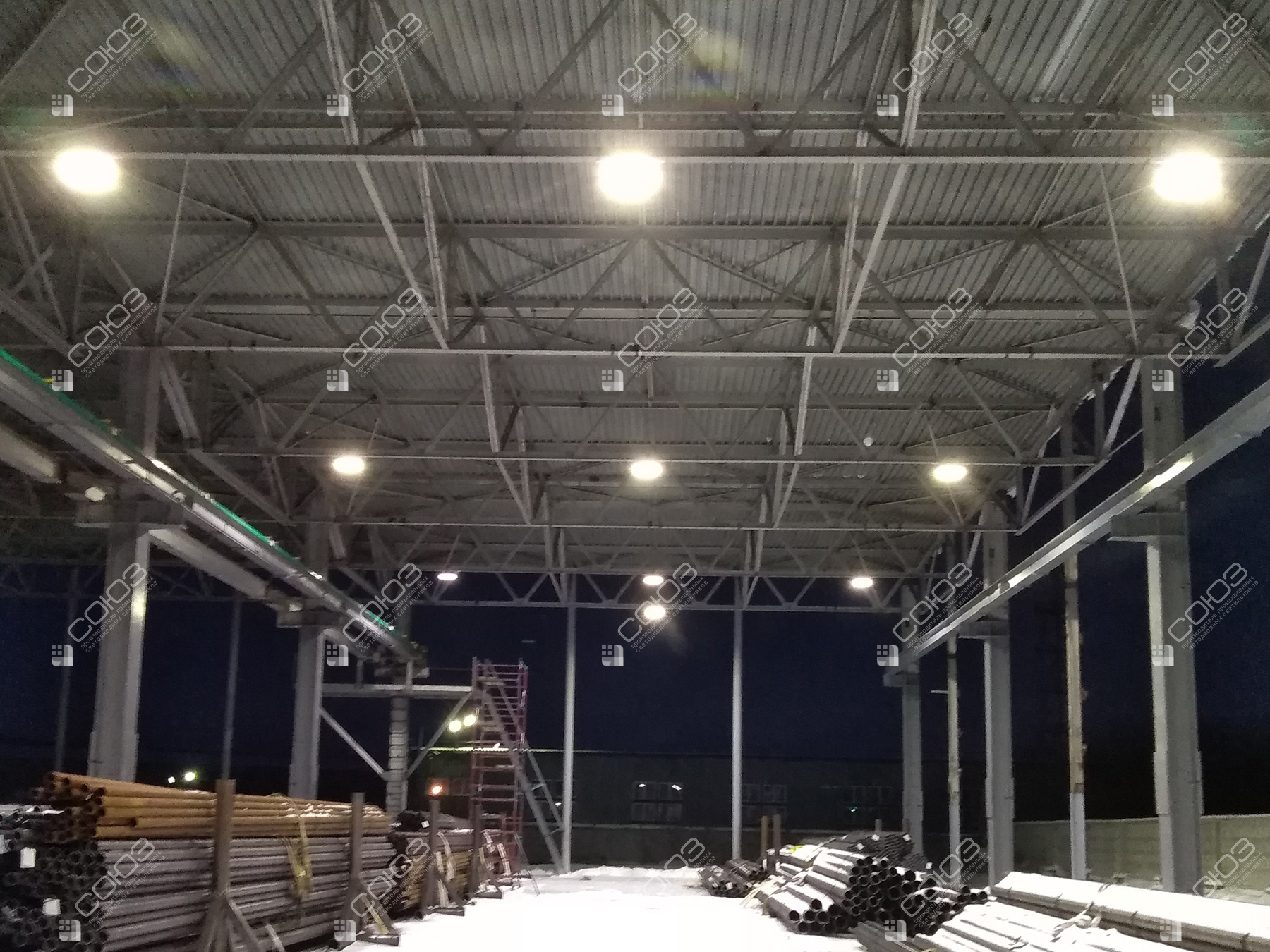

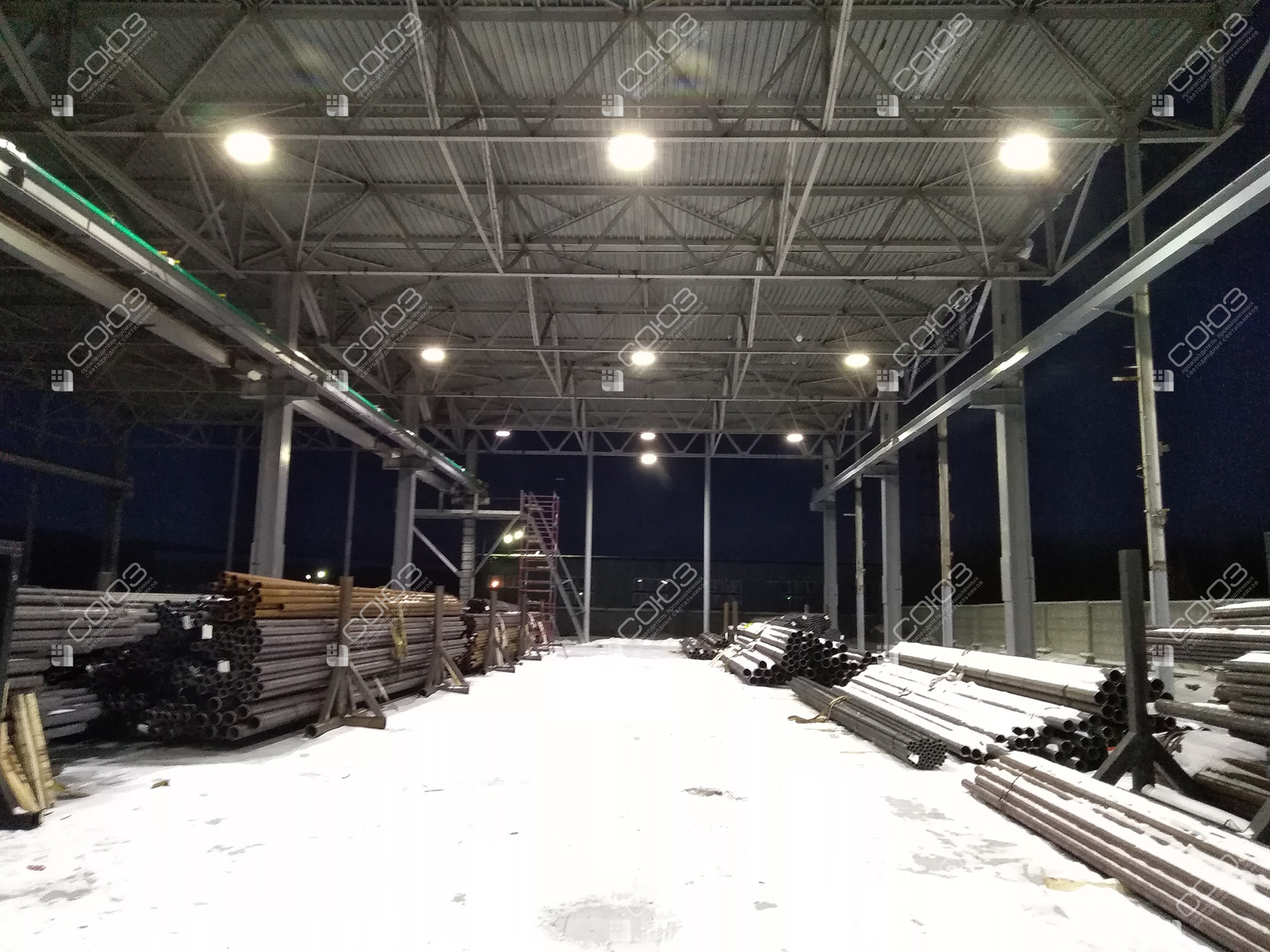

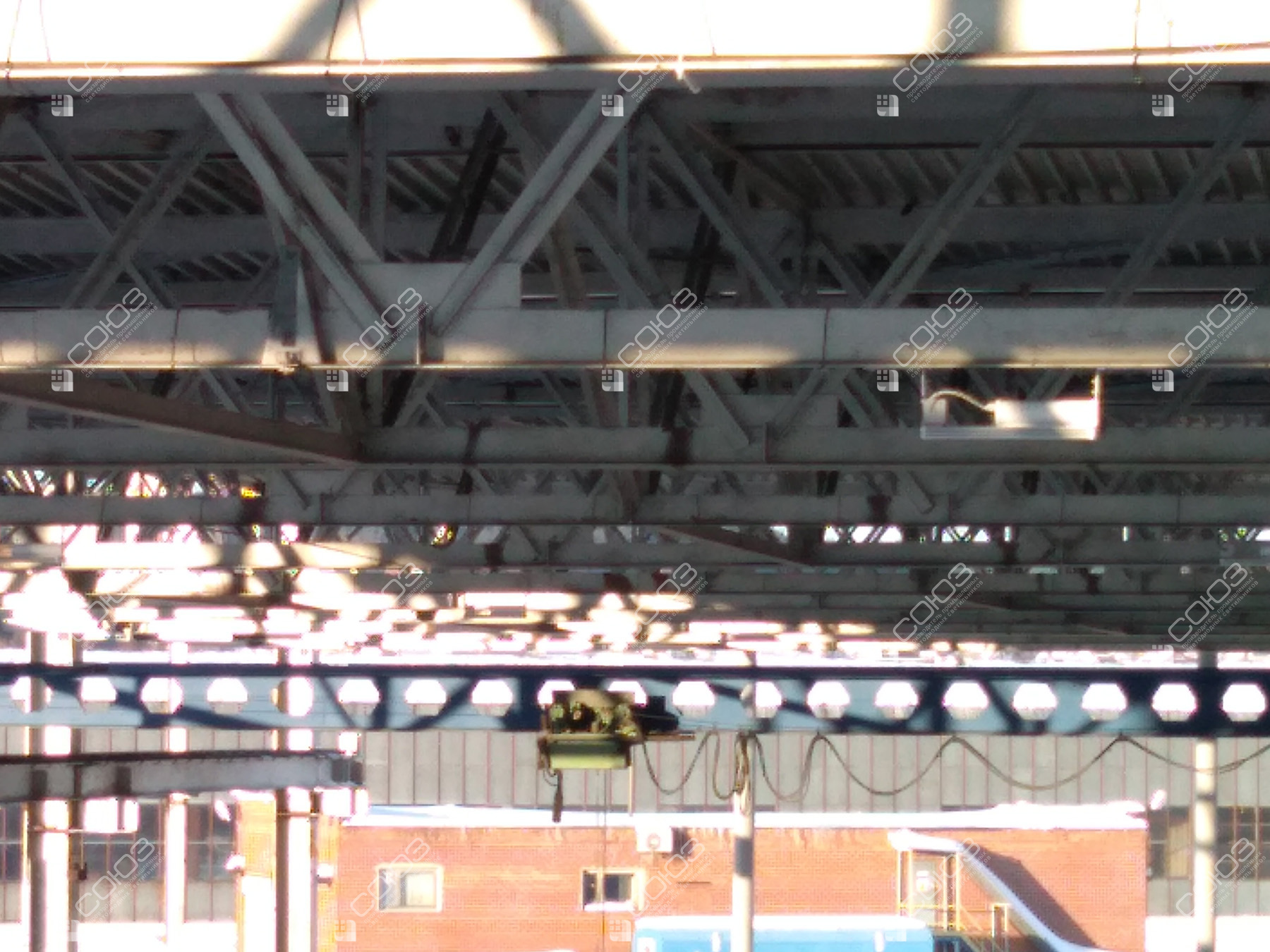

На открытом складе требуется видеть положение груза, проходы между штабелями и места погрузочных операций. В этом проекте использована подвесная серия СОЮЗ 21. Девять фотографий заказчика показывают освещение и размещение оборудования на объекте.
Длинномерный металл создаёт протяжённые тени. Поэтому светильники подбирают с учётом направления рядов хранения, высоты штабелей и маршрутов техники, а не только по общей площади территории.
Оборудование проекта
Подвесной СОЮЗ 21-100/1-67
Промышленный светильник со светодиодами CREE, широким распределением света и защитой IP67. Параметры одного прибора:
Почему важно исполнение светильника

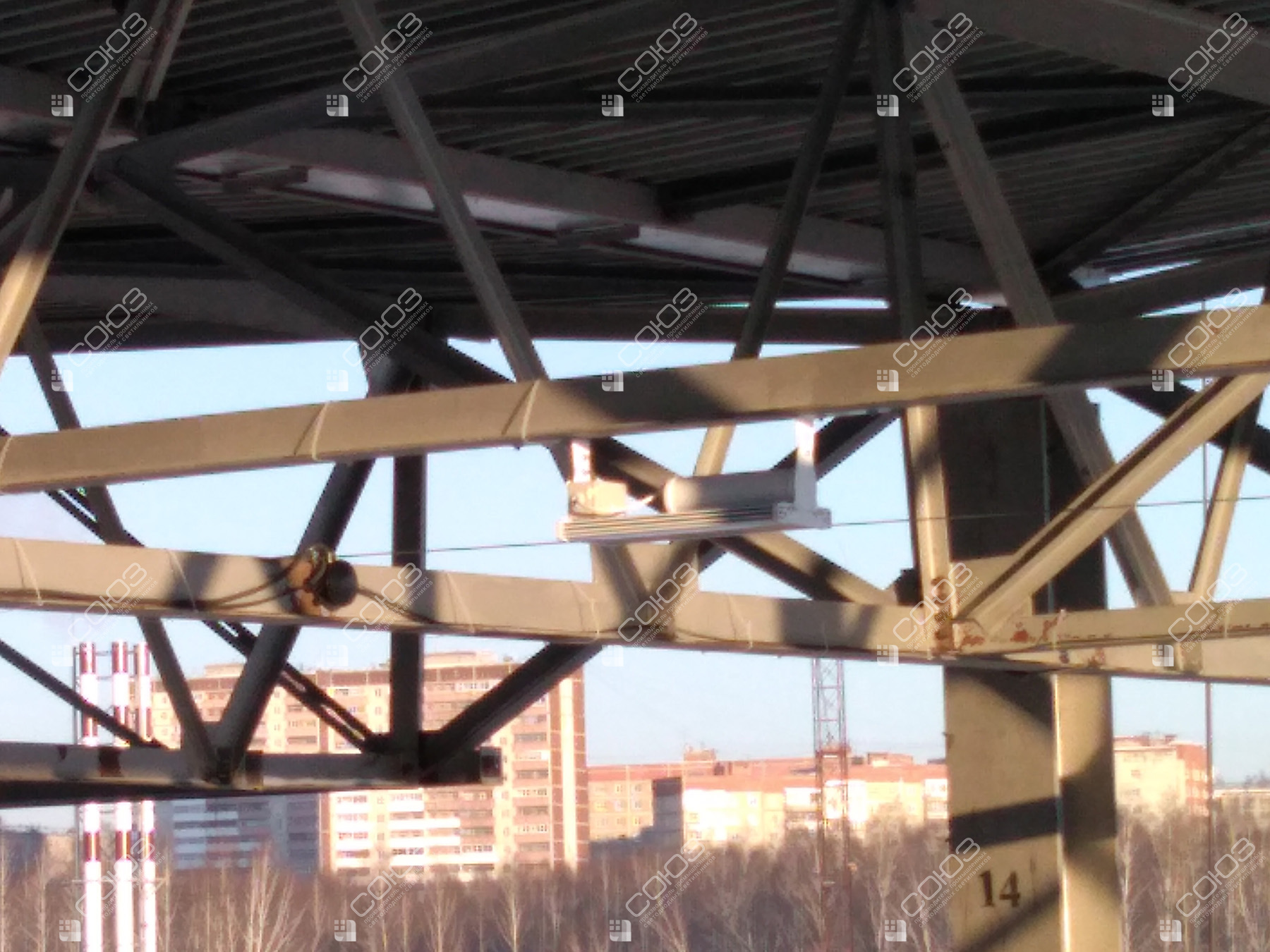

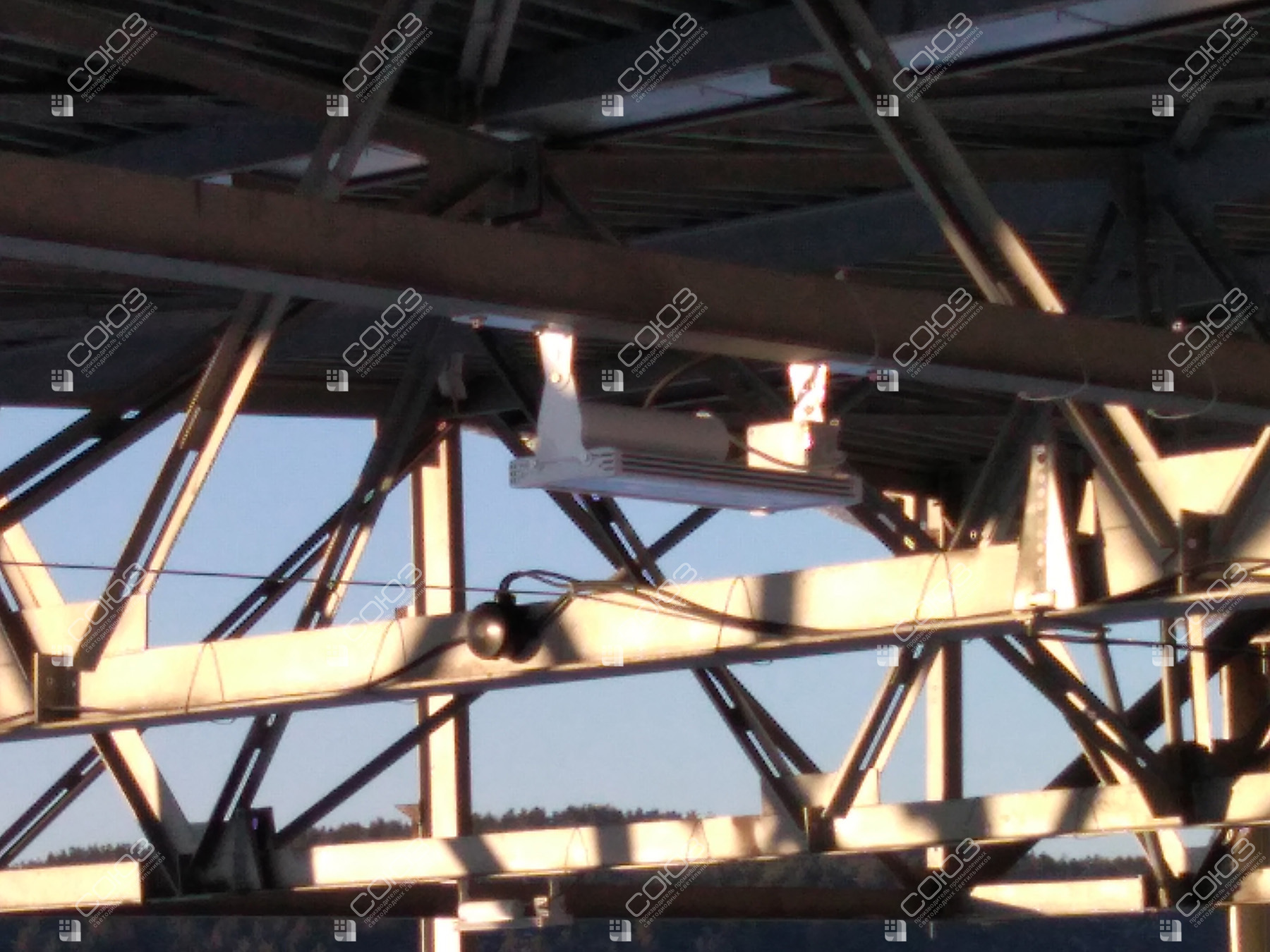

Подвесной монтаж
Серия СОЮЗ 21 позволяет размещать приборы на подвесе над рабочей зоной. Высоту и шаг установки согласуют с существующими конструкциями и движением грузов.
Оптика и защита
Широкий свет 120° используют для общего освещения. Корпус IP67 защищает внутренние компоненты от пыли и влаги на открытой площадке.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Проверка освещения для нового склада
В расчёте отмечают площадки строповки, места чтения маркировки и проезды. Важны направление света, тени от груза и положение светильников относительно оператора техники. Параметры этого объекта помогают оценить решение, но количество приборов для другого склада определяют отдельно.
Как проверить освещение рядов металла
Отметьте на плане продольные ряды металлопроката, высоту штабелей и расстояния между ними. Для работы со стропами и маркировкой бывает важна видимость боковых поверхностей груза. Поэтому расчёт по одному горизонтальному уровню не всегда отвечает всем задачам складского персонала.
Подвесной монтаж позволяет привязать свет к верхним конструкциям, но точки подвеса должны учитывать перемещение длинномерного груза и работу техники. При подборе укажите доступную высоту, возможные места крепления и порядок обслуживания. На открытом складе также учитывают загрязнение экрана и изменение расстановки продукции.
В разделе подвесных светильников можно сравнить серии и крепления. Для другой схемы размещения посмотрите прожекторное освещение открытого склада металлопроката и проект козлового крана. Эти примеры помогают выбрать направление работы над проектом, а окончательную схему подтверждают расчётом.
Полезные материалы для вашего проекта
Освещённость и зрительная работа
Раздел норм освещённости поможет подготовить требования. Значение выбирают по выполняемой операции и рабочей поверхности, а не только по типу помещения.
Оптика и расчёт
На странице КСС объясняется распределение света. Для моделирования конкретного исполнения можно использовать IES-файлы.
Монтаж и документы
Перед установкой изучите технический паспорт. Обозначение питания, оптики и исполнения можно проверить по маркировке СОЮЗ.
