01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.
Прожектор светодиодный СОЮЗ 23-30/3-67
30 ВТ 3749 ЛМ 25° (К)
5 200 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 23-30/3-67
Для заявки, спецификации или запроса счёта
СОЮЗ 23-30/3-67 · исполнение 220 В
Узкий луч
для точной подсветки
Компактный прожектор 30 Вт на поворотной скобе для подсветки фасадов, конструкций и рабочих участков. Угол излучения — 25°, световой поток — 3749 лм. Корпус IP67 защищает от пыли и влаги.
Для стационарного и временного освещения в помещении и на улице. Поворотная скоба позволяет направить свет на нужную зону.
- 30 Вт
- потребляемая мощность
- 3 749 лм
- световой поток
- 25°
- концентрированная КСС
- IP67
- пылевлагозащищённый корпус
Белый свет 5000 К · Ra > 80 · Гарантия 5 летВсе 33 характеристики ↓
Светораспределение
25° — когда свет нужен
на конкретном участке
Линзы формируют узкий направленный пучок. Скобой можно изменить направление светильника и осветить нужную зону.
Для широкого охвата с близкого расстояния стоит рассмотреть оптику 60° или 120°. Освещённость и количество светильников проверяются расчётом по IES-файлу.
Чем отличаются типы КСС →Материалы и узлы
Что внутри светильника
Корпус, оптика, крепление и электроника — в деталях.

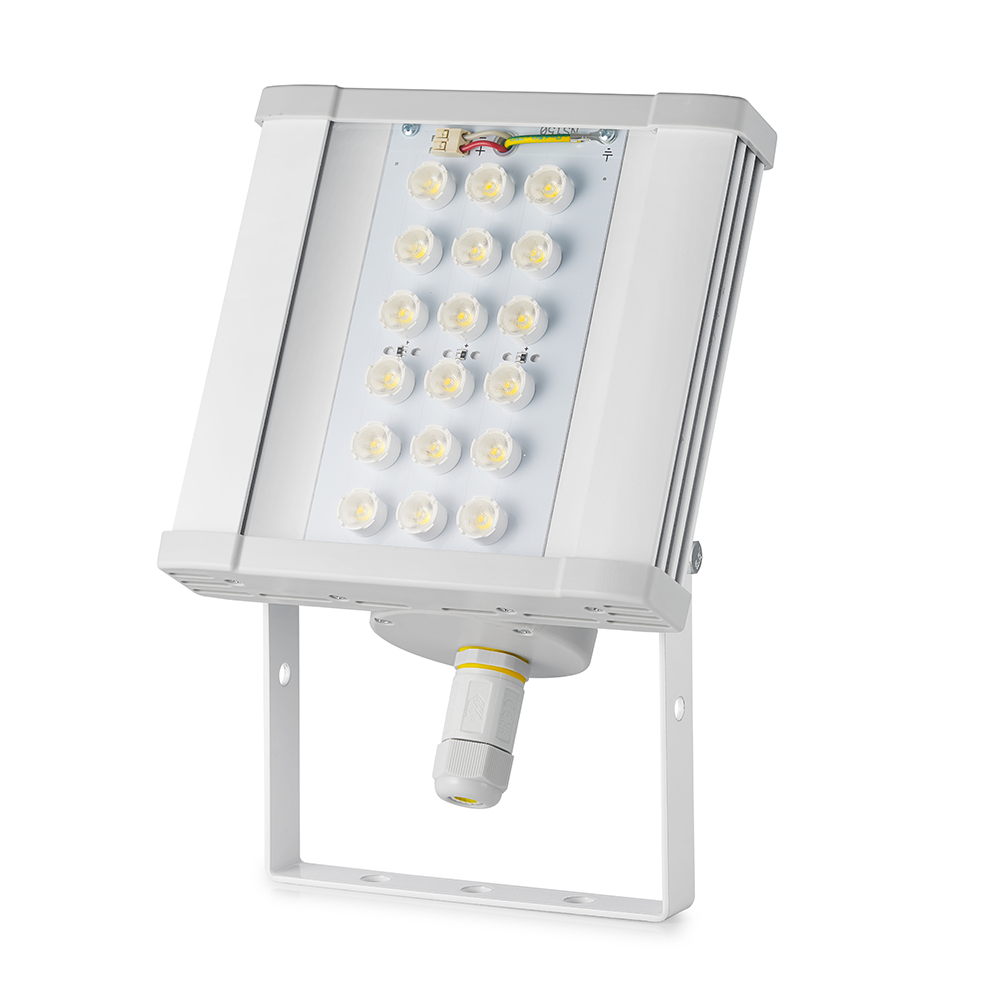

02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE и линзы
Светодиоды формируют белый свет 5000 К с индексом цветопередачи Ra > 80. Вторичная оптика LedLink задаёт угол 25°.
03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный экран толщиной 2 мм закрывает светодиоды и линзы. Он рассчитан на эксплуатацию в промышленной среде.
04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67
Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

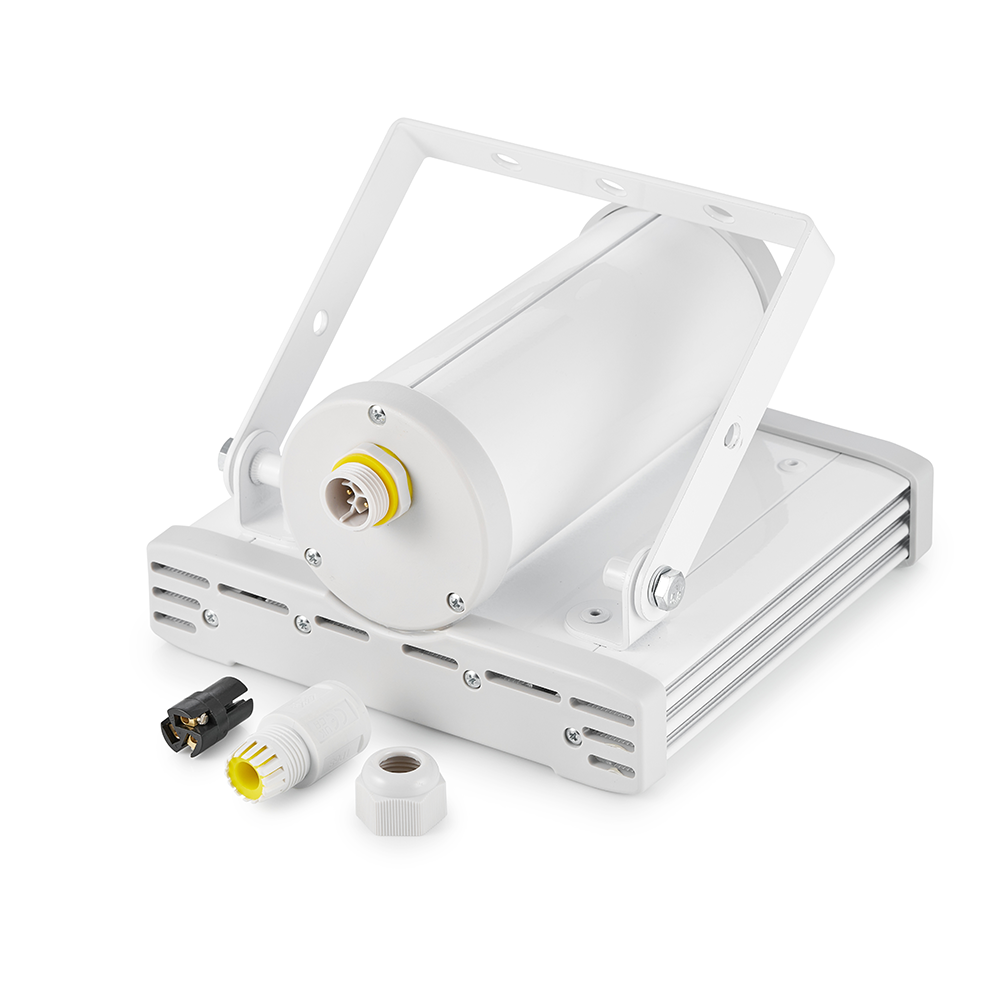

05 / ПОДКЛЮЧЕНИЕГерметичный кабельный соединитель
Встроенный клеммник для трёхжильного кабеля: фаза L, ноль N и защитное заземление PE.
Максимальное сечение каждой подключаемой жилы — 2,5 мм² включительно.

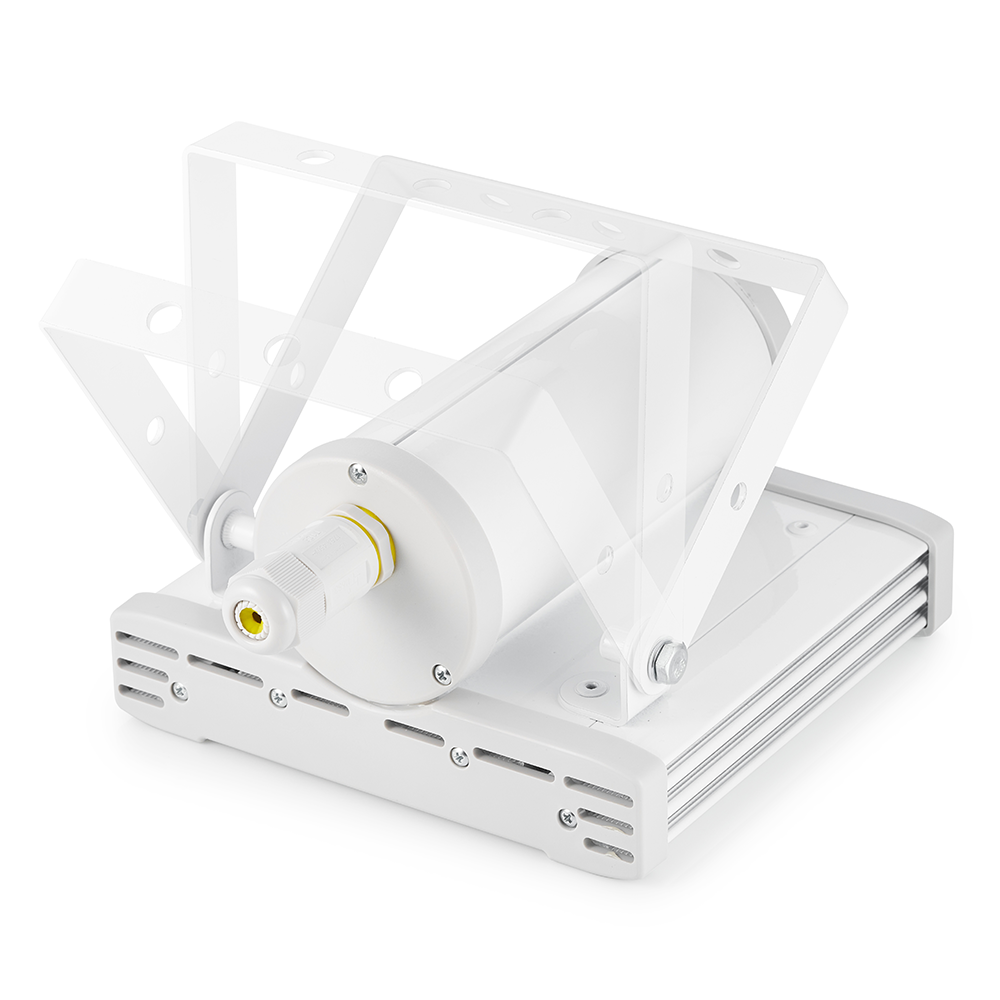

06 / МОНТАЖПоворотная скоба 180°
Скоба позволяет направить свет на рабочую зону. Стальные резьбовые заклёпки обеспечивают фиксацию крепёжных болтов в выбранном положении.
07 / ЭЛЕКТРОНИКАДрайвер светодиодов
Драйвер размещён в цилиндрическом отсеке, отделённом от светодиодного модуля. Питание — 165–275 В AC.
Защита от перегрева и повышенного напряжения до 600 В предусмотрена для этого исполнения.

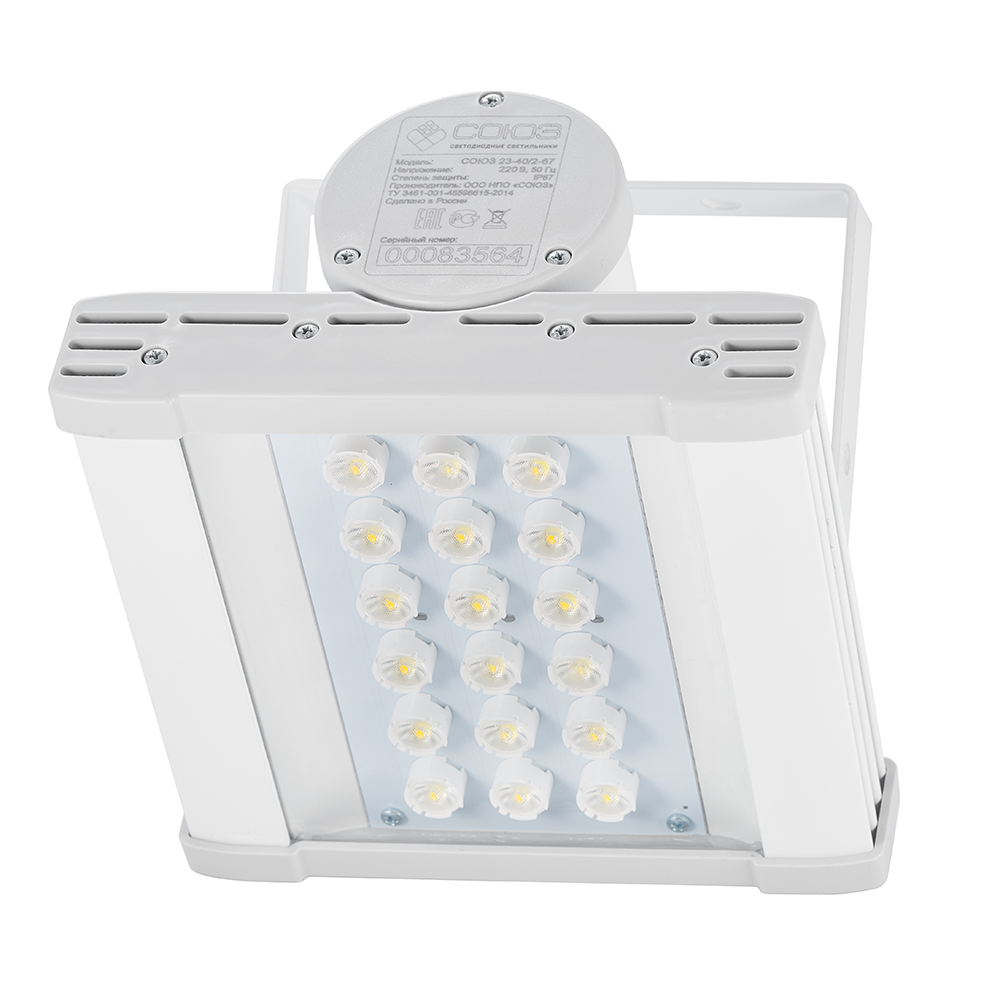

08 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.
На фото — пример маркировки серии СОЮЗ 23.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 3749 лм |
|---|---|
| Угол излучения | 25° |
| Тип кривой силы света | К |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Марка вторичной оптики | LedLink |
Электрические
| Потребляемая мощность | 30 Вт |
|---|---|
| Защита от перегрева | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC |
| Кабель для подключения | Трёхжильный: L — фаза, N — ноль, PE — земля |
| Максимальное сечение жилы для подключения к соединителю | 2,5 мм² |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Защита от повышенного напряжения до 600 В | Да |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 1,7 кг |
|---|---|
| Масса с упаковкой | 1,9 кг |
| Размеры без упаковки, Д × Ш × В | 241 × 165 × 99 мм |
| Размеры упаковки, Д × Ш × В | 211 × 169 × 103 мм |
| Объём в упаковке | 0,0037 м³ |
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.
Открыть чертёж →

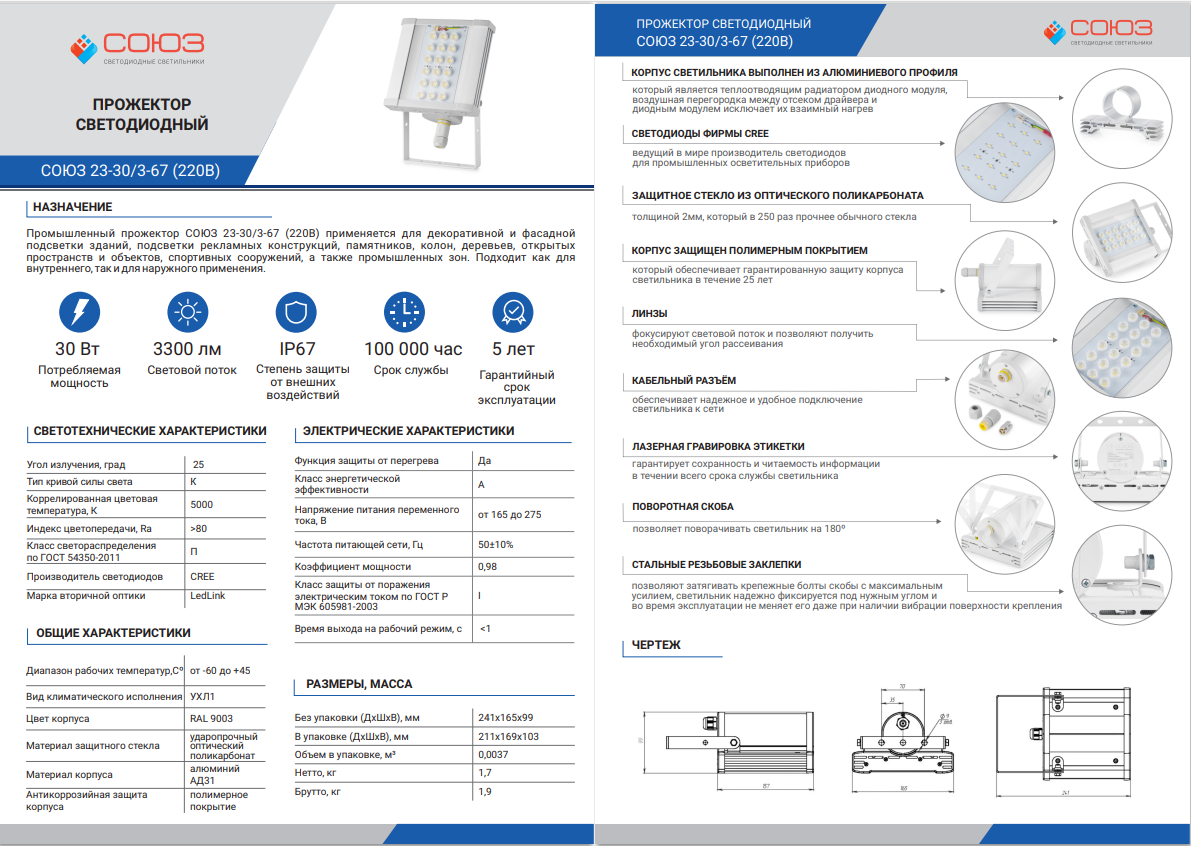

PDFСпецификация СОЮЗ 23-30/3-67220 В AC · 25° · Все характеристики, конструкция и чертёж · 2 страницы A4↓ДОКТехнический паспортПерейти в раздел технических паспортов светильников→IESIES-файлыПерейти к фотометрическим данным по сериям светильников→ДОКСертификаты и декларацииПерейти к документам о соответствии продукции→
Перед заказом
Коротко о важном
Можно ли использовать светильник на улице?
Да. Степень защиты IP67 и климатическое исполнение УХЛ1 позволяют применять прожектор на улице при температуре от −60 до +45 °C.
Как направить свет на нужный участок?
Поворотная скоба допускает поворот на 180°. Выберите положение корпуса и зафиксируйте крепёжные болты.
Чем эта модель отличается от версии с углом 120°?
Главное различие — распределение света. У /3 линзы формируют концентрированную КСС 25°, поток составляет 3749 лм. У версии /1 угол 120° и поток 4066 лм. Для точного выбора важны расстояние до рабочей зоны и требуемая освещённость.
Помощь инженера
Проверим, подходит ли угол 25°
Пришлите размеры участка, высоту установки и требования к освещению. Подберём расположение и количество светильников.
