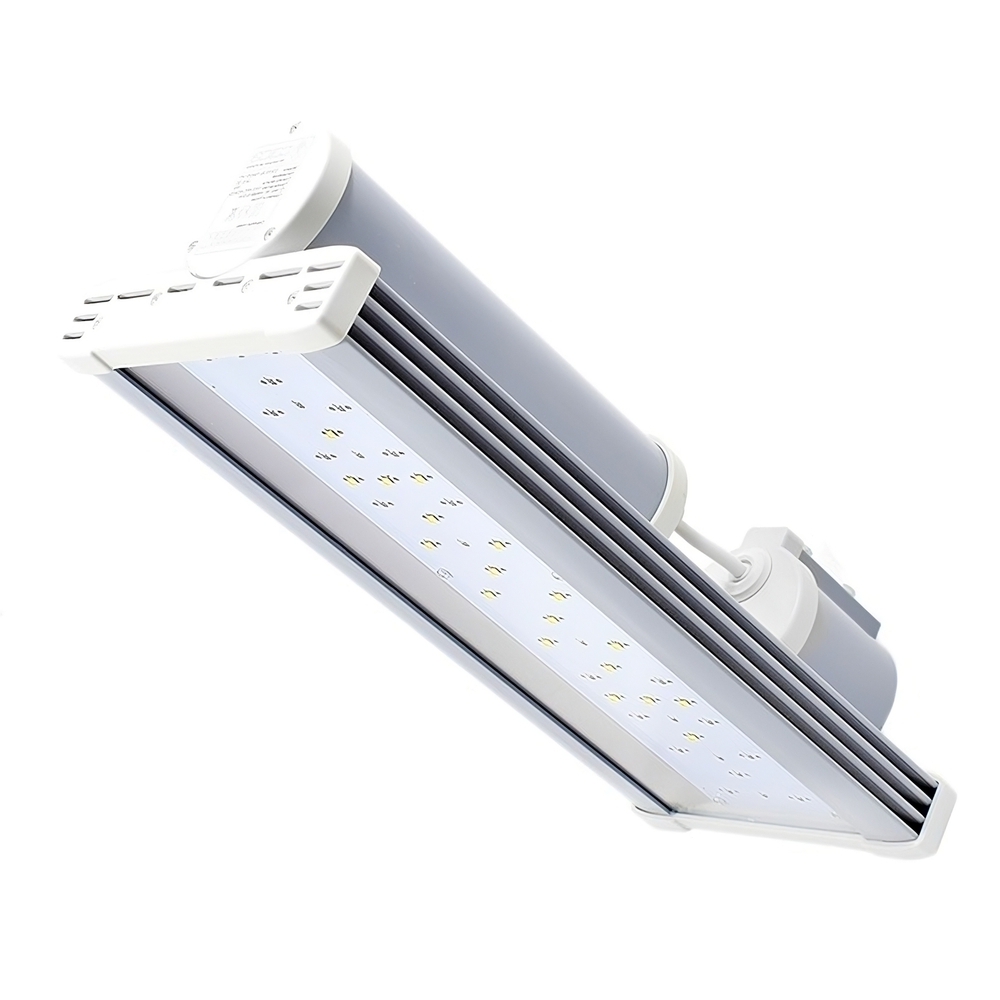

СОЮЗ 22-40/4-67 (24В) — купить в Казани

Светораспределение

Широкая КСС
для протяжённых участков

Линзы LedLink формируют широкую КСС с углами 135° × 65° и вытянутым световым пятном. Консольное крепление фиксирует светильник на трубе.

Выбор оптики зависит от формы освещаемого участка и расстояния до него. Освещённость и количество светильников проверяются расчётом по IES-файлу.

Чем отличаются типы КСС →

Схема формы луча. Размер пятна зависит от расстояния, освещённость — от условий установки.

25°Концентрированная · /3Другой угол →60°Глубокая · /2Другой угол →120°Косинусная · /1Другой угол →

135° × 65°Широкая · /4Эта модель

Материалы и узлы

Что внутри светильника

Корпус, оптика, крепление и электроника — в деталях.

01 / ТЕПЛООТВОДАлюминиевый корпус

Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.

02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE и линзы

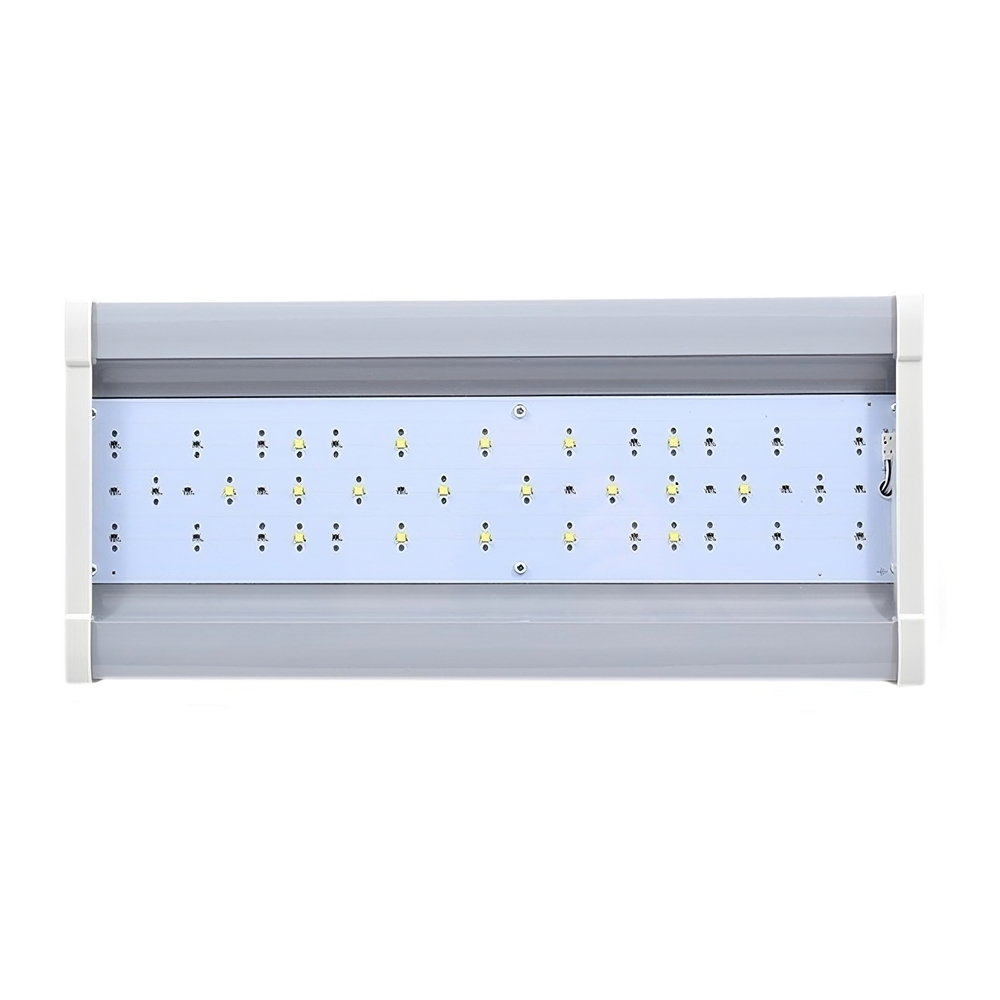

Светодиоды CREE формируют белый свет 5000 К, Ra > 80. Линзы LedLink задают широкую КСС 135° × 65°.

03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат

Ударопрочный экран толщиной 2 мм закрывает светодиоды и линзы. Он рассчитан на эксплуатацию в промышленной среде.

04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67

Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

05 / ПОДКЛЮЧЕНИЕСоблюдайте полярность

Подключение — через двухжильный провод: красный — плюс, чёрный — минус. Заземления нет.

Защита от переполюсовки отсутствует. Неправильная полярность приведёт к выходу светильника из строя. Перед подачей питания проверьте подключение.

06 / МОНТАЖКонсольное крепление

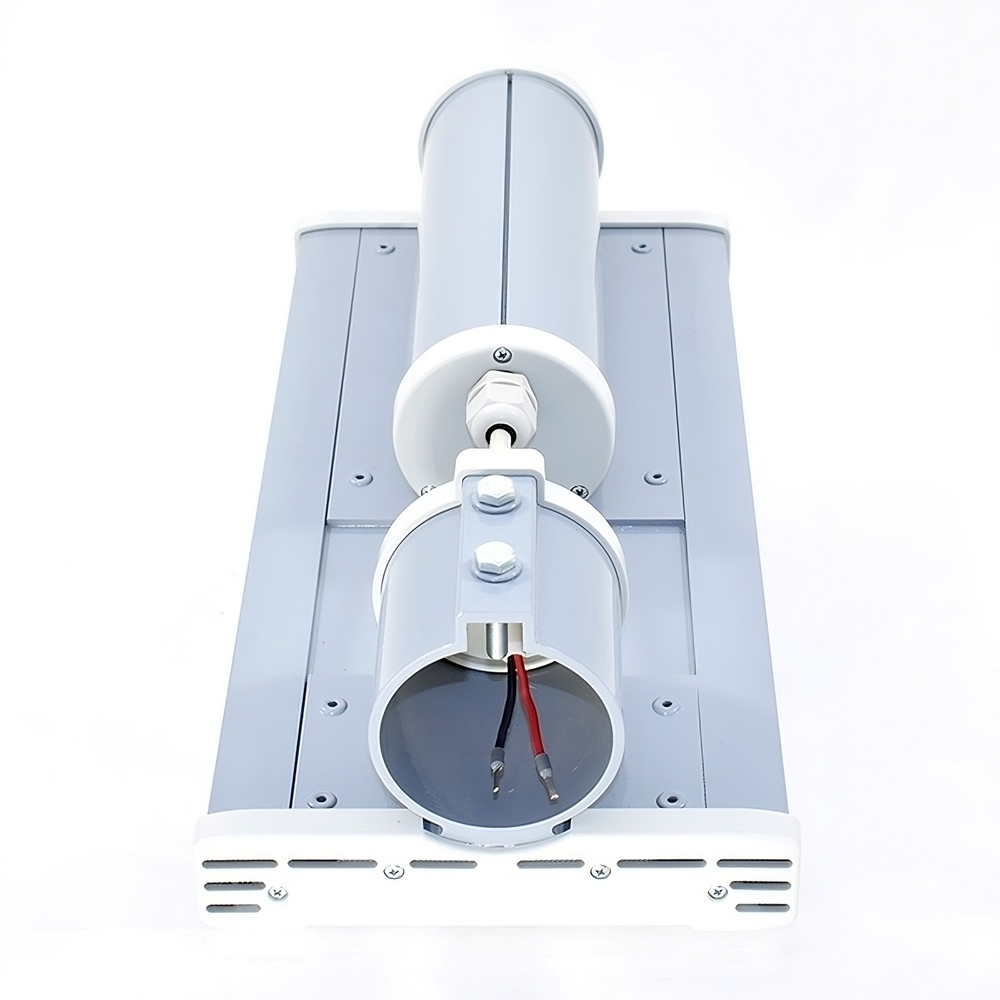

Установка на трубу диаметром 45–60 мм. Крепёжные болты и стальные резьбовые заклёпки надёжно фиксируют светильник на консоли.

07 / ЭЛЕКТРОНИКАПлата питания 24 В DC

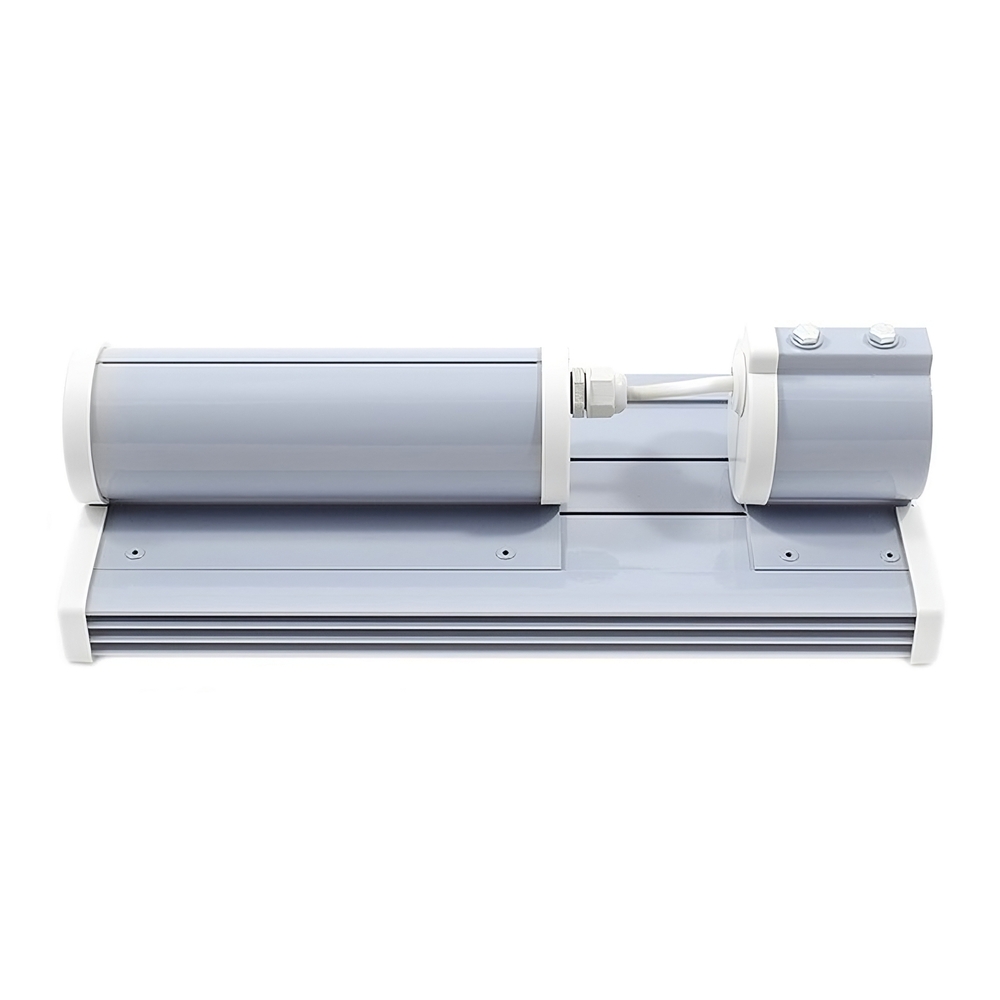

Плата питания размещена в цилиндрическом отсеке корпуса. Отсек электроники отделён от светодиодов.

Номинальное питание — 24 В постоянного тока, рабочий диапазон — 18–32 В DC. Предусмотрена защита от перегрева.

08 / ИДЕНТИФИКАЦИЯЛазерная маркировка

Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.

На фото — пример маркировки серии СОЮЗ 22.

Данные конкретного исполнения

Все технические характеристики

СОЮЗ 22-40/4-67 · 24 В

Светотехнические

Световой поток	5624 лм
Угол излучения	135° × 65°
Тип кривой силы света	Ш
Цветовая температура	5000 К
Индекс цветопередачи	Ra > 80
Класс светораспределения по ГОСТ Р 54350-2011	П
Производитель светодиодов	CREE
Марка вторичной оптики	LedLink
Коэффициент пульсаций	Менее 1%

Электрические

Потребляемая мощность	40 Вт
Защита от перегрева	Да
Класс энергоэффективности	А
Напряжение питания	18–32 В DC (номинально 24 В)
Кабель для подключения	Двухжильный: красный «+», чёрный «−»
Частота питающей сети	Постоянный ток
Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003	III
Выход на рабочий режим	Менее 1 с
Защита от переполюсовки	Отсутствует

Корпус и эксплуатация

Рабочая температура	−60…+45 °C
Климатическое исполнение	УХЛ1
Тип монтажа	Консольный: на трубу 45–60 мм
Цвет корпуса	RAL 7001
Материал защитного экрана	Ударопрочный оптический поликарбонат
Срок службы*	100 000 часов
Степень защиты	IP67
Материал корпуса	Алюминий АД31
Антикоррозийная защита	Полимерное покрытие
Гарантия	5 лет

Масса и габариты

Масса без упаковки	3,0 кг
Масса с упаковкой	3,2 кг
Размеры без упаковки, Д × Ш × В	357 × 165 × 113 мм
Размеры упаковки, Д × Ш × В	431 × 172 × 120 мм
Объём в упаковке	0,0089 м³

* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.

Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.

Для проекта и монтажа

Чертёж и документы

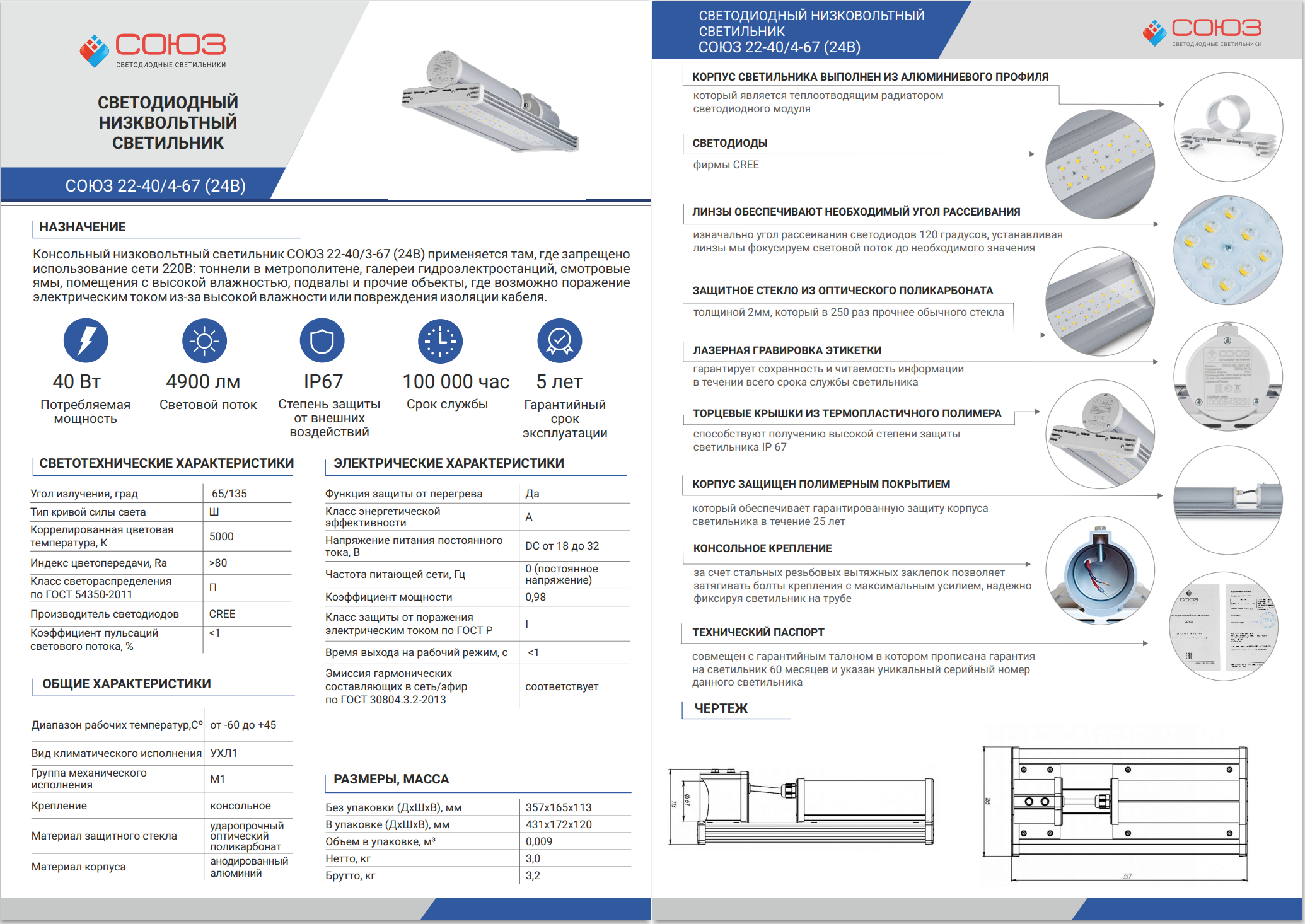

Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.

Габаритный чертёж светильника СОЮЗ 22-40 — Габариты светильника: 357 × 165 × 113 мм
Открыть чертёж →

PDFСпецификация СОЮЗ 22-40/4-6724 В DC · 135° × 65° · Все характеристики, конструкция и чертёж · 2 страницы A4 ДОКТехнический паспортПерейти в раздел технических паспортов светильников IESIES-файлыПерейти к фотометрическим данным по сериям светильников ДОКСертификаты и декларацииПерейти к документам о соответствии продукции

Перед заказом

Коротко о важном

Можно ли использовать светильник на улице?

Да. Степень защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Обеспечьте питание 24 В DC и соблюдайте полярность.

Что будет, если перепутать плюс и минус?

Светильник выйдет из строя: защиты от переполюсовки нет. Красный провод подключается к плюсу, чёрный — к минусу. Перед включением проверьте полярность и напряжение источника: 18–32 В постоянного тока.

Как светильник крепится на трубу?

Консольное крепление рассчитано на трубу диаметром 45–60 мм. Светильник фиксируется крепёжными болтами со стальными резьбовыми заклёпками.

Помощь инженера

Подберём освещение для вашего участка

Пришлите размеры участка, высоту установки и требования к освещению. Подберём расположение и количество светильников.

Получить расчёт Все низковольтные светильники

Низковольтный светильник консольный СОЮЗ 22-40/4-67 (24В)

Направленный свет
для низковольтной сети

Широкая КСС
для протяжённых участков
