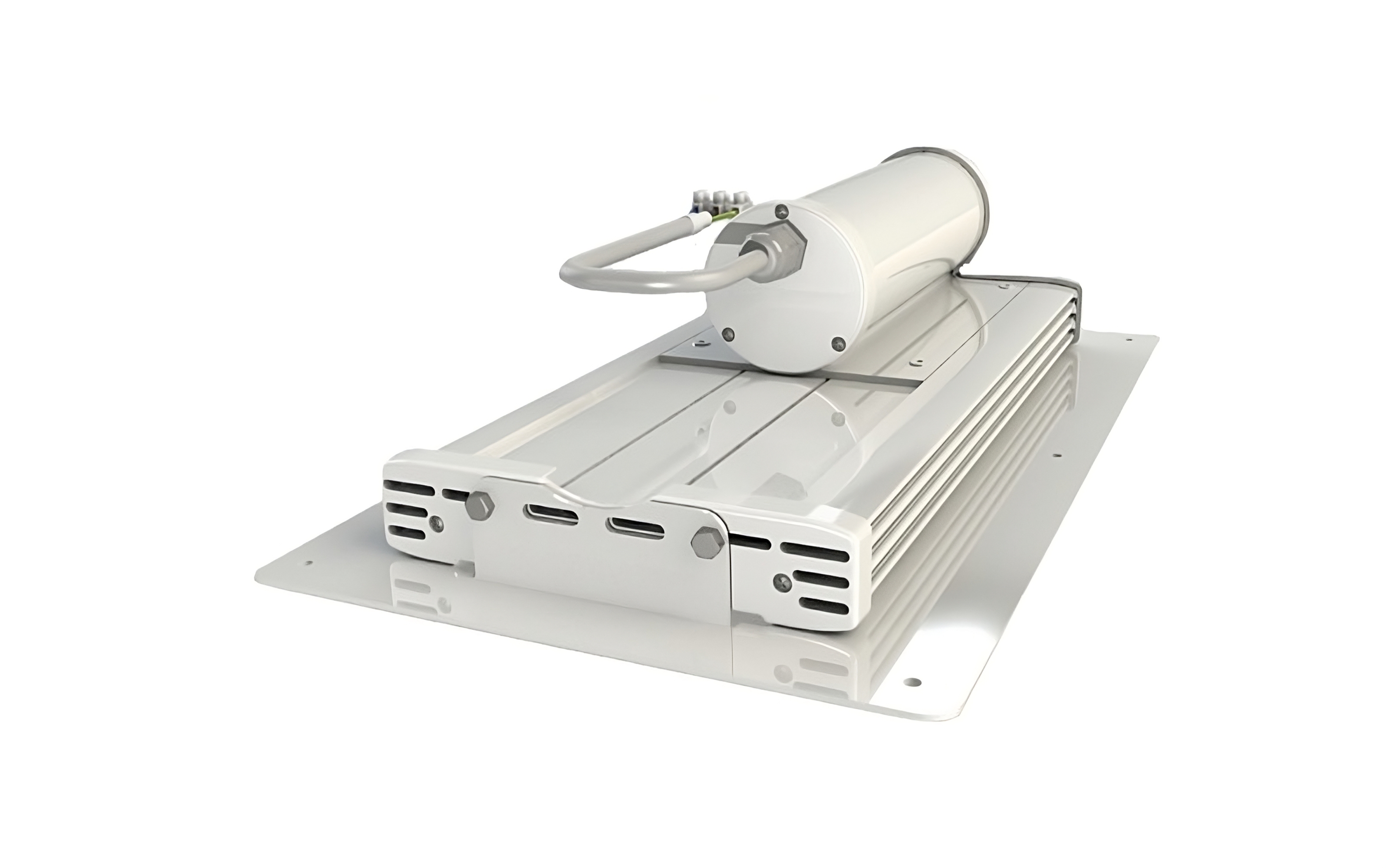

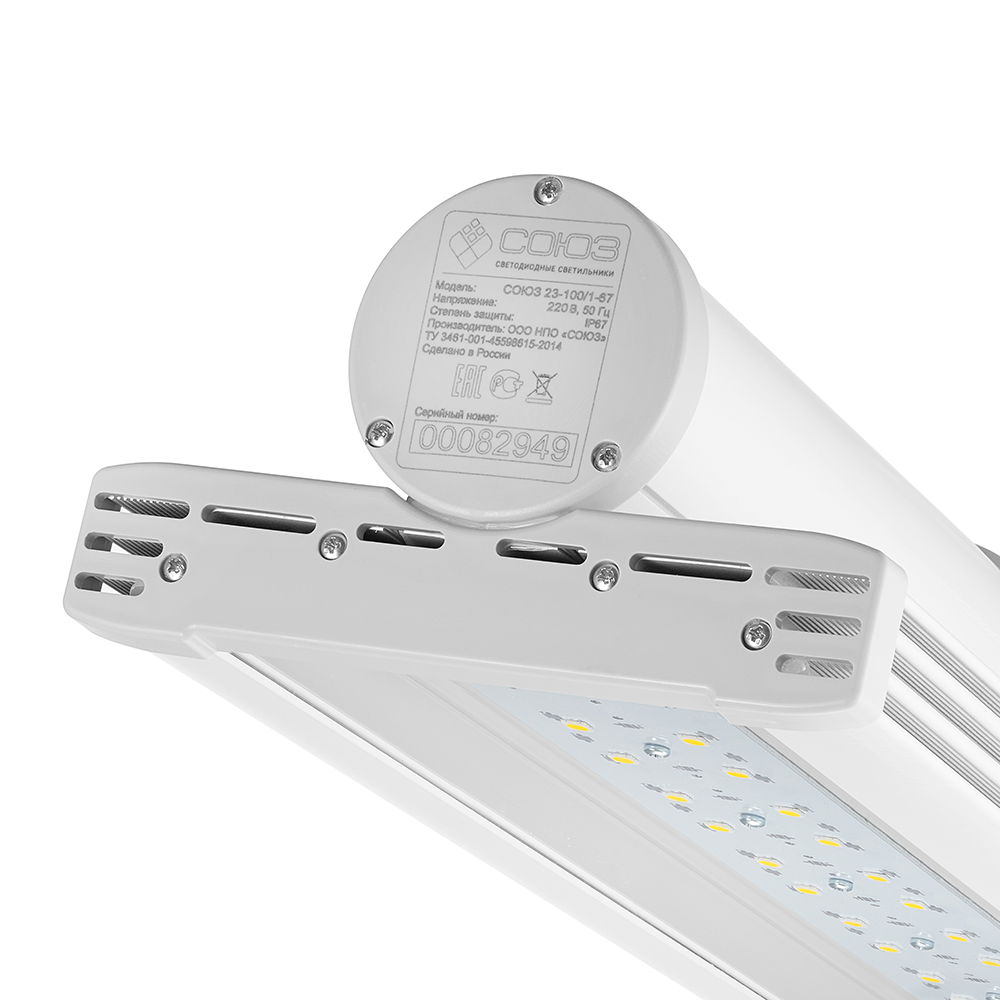

01 / КОНСТРУКЦИЯАлюминиевый корпус
Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.

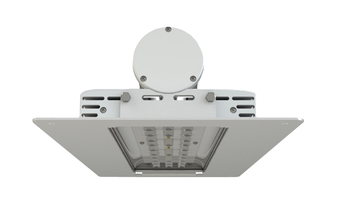

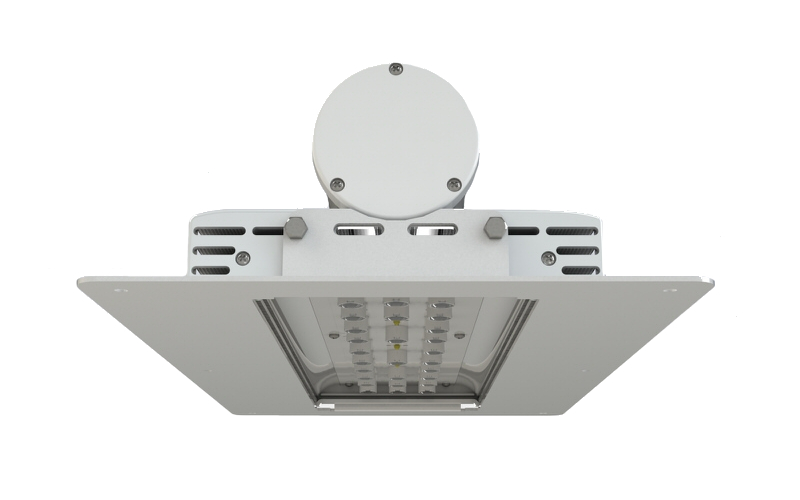

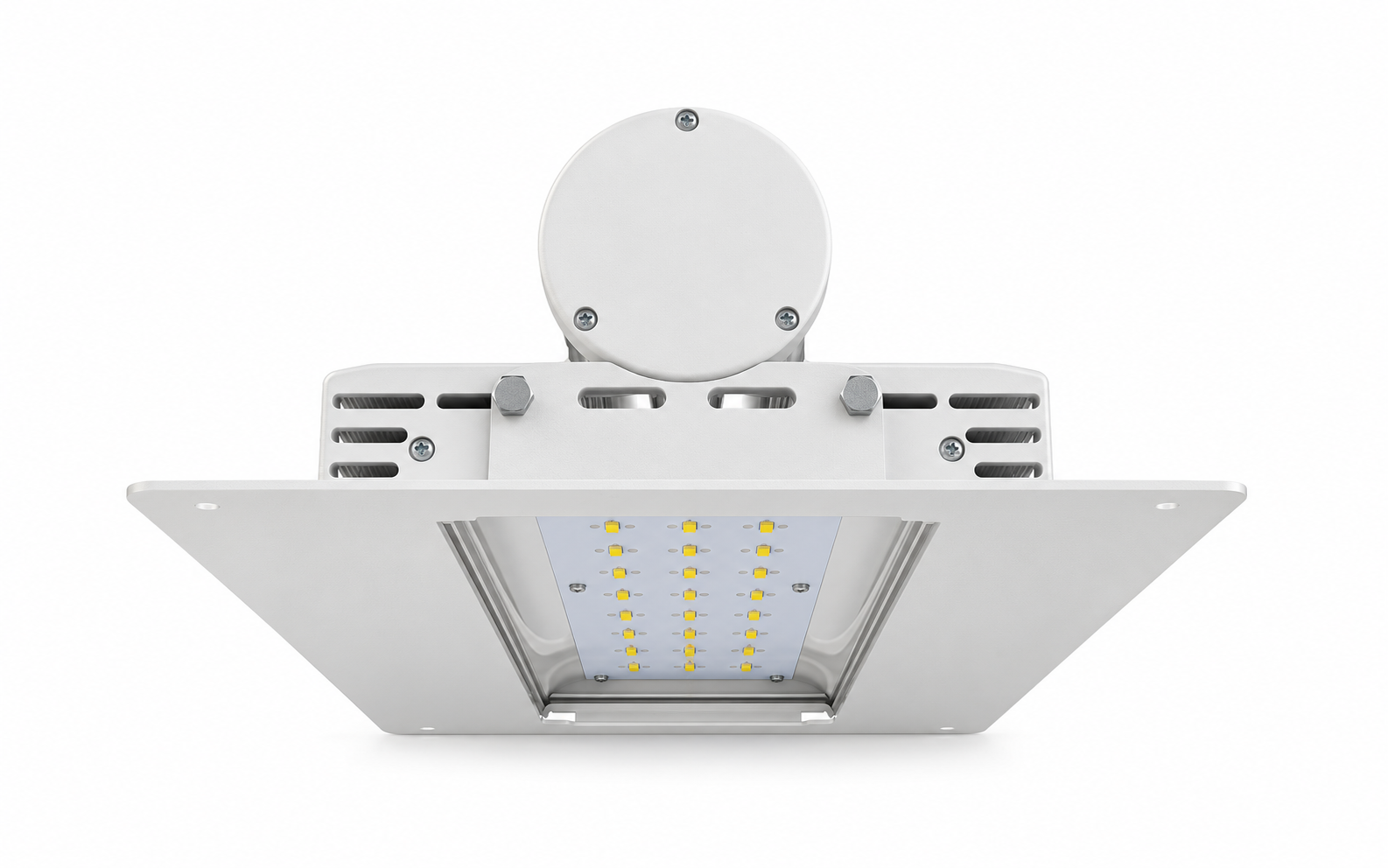

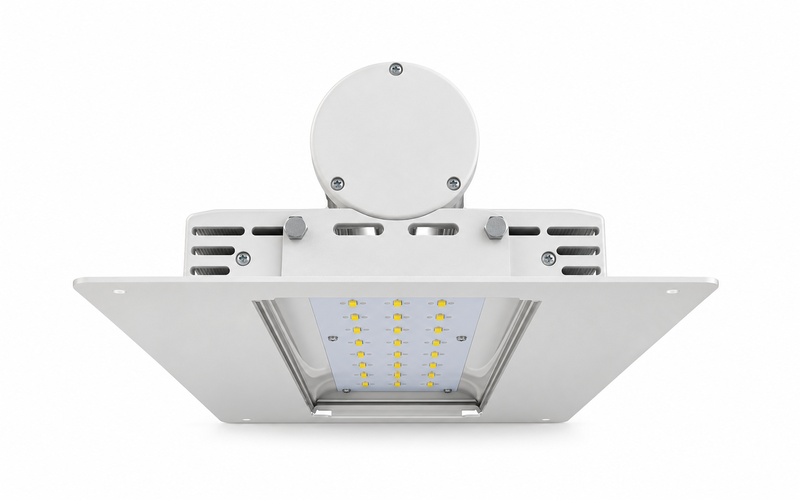

Светильник встраиваемый СОЮЗ 25-100/2-67
100 ВТ 15131 ЛМ 60° (Г)
13 050 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 25-100/2-67
Для заявки, спецификации или запроса счёта
СОЮЗ 25-100/2-67 · исполнение 220 В
Встраиваемый светильник
для сети 220 В AC
Светильник с накладной рамкой для встраивания в монтажную поверхность. Линзы LedLink формируют направленный свет с углом 60°, а корпус IP67 защищает от пыли и влаги.
Для технических помещений, тоннелей и рабочих участков, где нужен встраиваемый монтаж и предусмотрено питание от сети 220 В.
- 100 Вт
- потребляемая мощность
- 15 131 лм
- световой поток
- 60°
- глубокая КСС
- IP67
- пылевлагозащищённый корпус
Белый свет 5000 К · Ra > 80 · Гарантия 5 летВсе 38 характеристик ↓
Светораспределение
60° — направленный свет
с линзами LedLink
Линзы фокусируют световой поток и формируют угол излучения 60°. Глубокая КСС типа Г помогает направить свет на рабочую зону.
Для более широкого охвата предусмотрено исполнение 120°, для узкого луча — 25°. Освещённость и количество светильников проверяются расчётом по IES-файлу.
Чем отличаются типы КСС →Материалы и монтаж

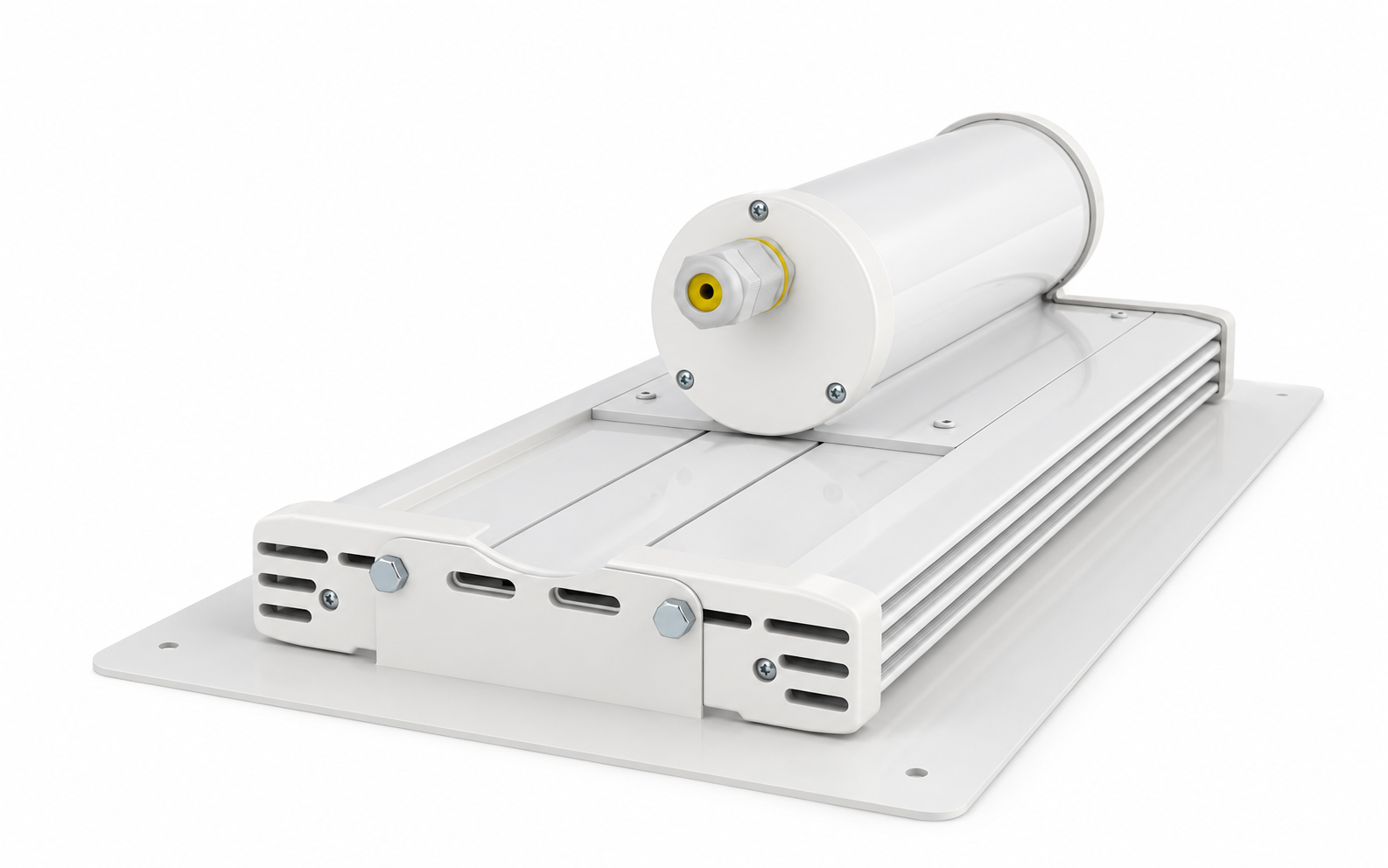

Конструкция встраиваемого светильника
Корпус, рамка, линзы и электроника — в деталях.

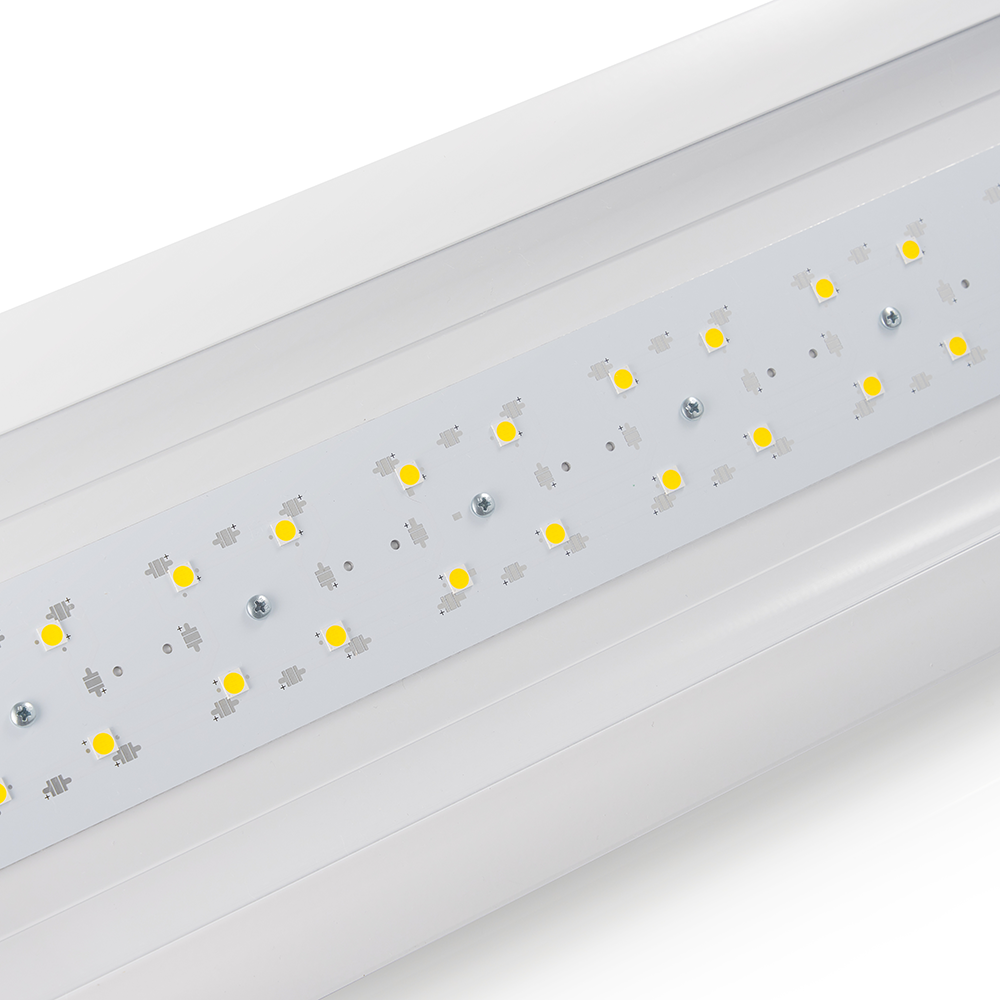

02 / КОНСТРУКЦИЯСветодиоды CREE
Белый свет 5000 К, Ra > 80. Линзы LedLink формируют угол излучения 60° и глубокую КСС типа Г.

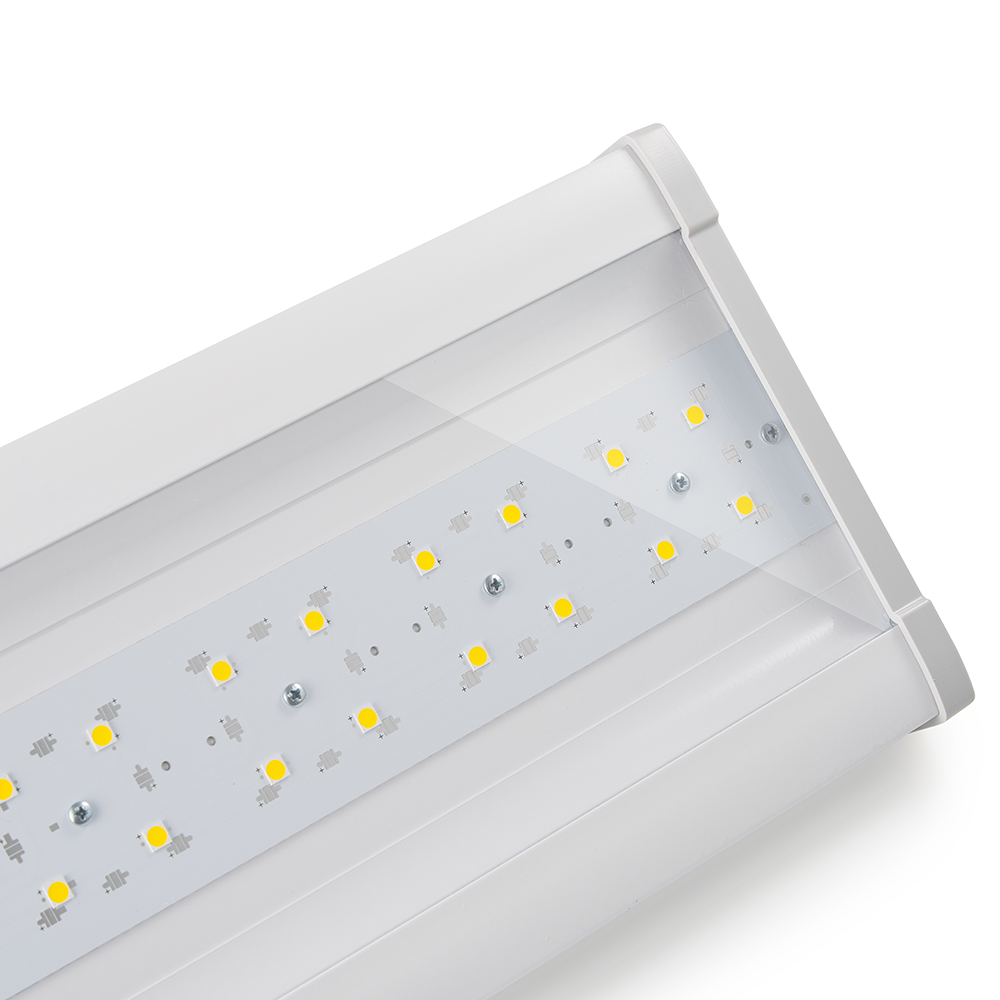

03 / КОНСТРУКЦИЯОптический поликарбонат
Ударопрочный экран из оптического поликарбоната толщиной 2 мм закрывает светодиодный модуль. Рассчитан на эксплуатацию в промышленной среде.

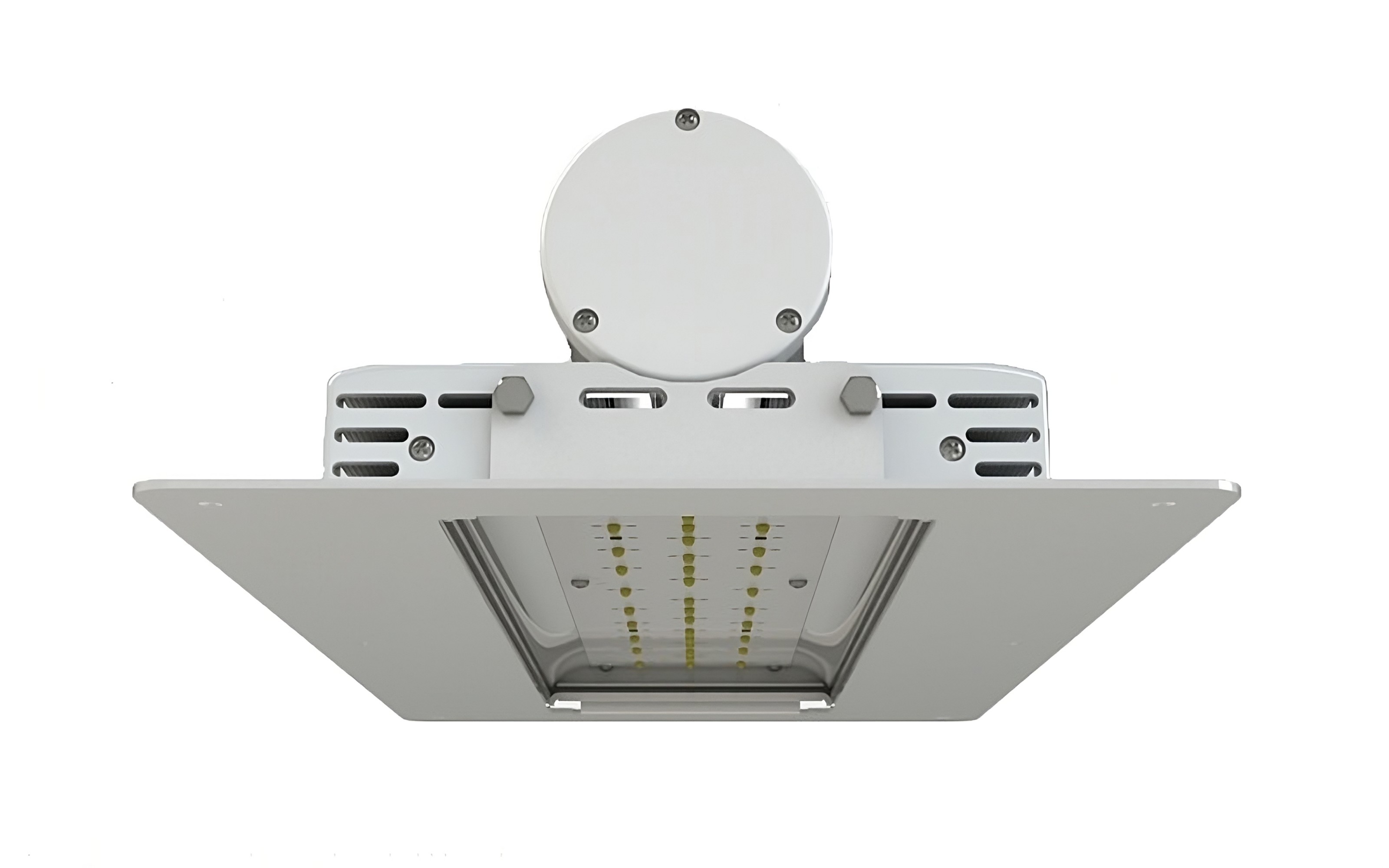

04 / КОНСТРУКЦИЯНакладная рамка
Рамка для встраиваемого монтажа, размер 488 × 236 мм. Шесть отверстий Ø5 мм для крепления. Расстояния между отверстиями приведены на чертеже.
05 / КОНСТРУКЦИЯДвухкаскадный драйвер
Два каскада преобразования, отдельный отсек электроники. Три защиты: от перегрева, перенапряжения до 600 В и импульсов до 10 кВ длительностью до 50 мкс.
06 / КОНСТРУКЦИЯКабельный клеммник
Герметичный клеммник для трёхжильного кабеля: L — фаза, N — ноль, PE — земля. Максимальное сечение каждой жилы — 2,5 мм².
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 15131 лм |
|---|---|
| Угол излучения | 60° |
| Тип кривой силы света | Г |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичная оптика | LedLink |
| Коэффициент пульсаций | Менее 1% |
Электрические
| Потребляемая мощность | 100 Вт |
|---|---|
| Защита от перегрева | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC (номинально 220 В) |
| Частота питающей сети | 50 Гц ± 10% |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Подключение питания | Клеммник: L — фаза, N — ноль, PE — земля |
| Коэффициент мощности | 0,98 |
| Защита от перенапряжения | До 600 В |
| Максимальное сечение жилы кабеля | 2,5 мм² |
| Защита от импульсных помех | До 10 кВ, до 50 мкс |
| Эмиссия гармонических составляющих тока | Соответствует ГОСТ 30804.3.2-2013 |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
| Группа механического исполнения | М1 |
| Тип монтажа | Встраиваемый, накладная рамка |
Масса и габариты
| Масса без упаковки | 4,4 кг |
|---|---|
| Масса с упаковкой | 4,7 кг |
| Размеры без упаковки, Д × Ш × В | 488 × 236 × 101 мм |
| Размеры упаковки, Д × Ш × В | 431 × 172 × 120 мм |
| Объём в упаковке | 0,009 м³ |
Упаковка: рамка упаковывается отдельно. Размеры упаковки светильника — 431 × 172 × 120 мм.
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.

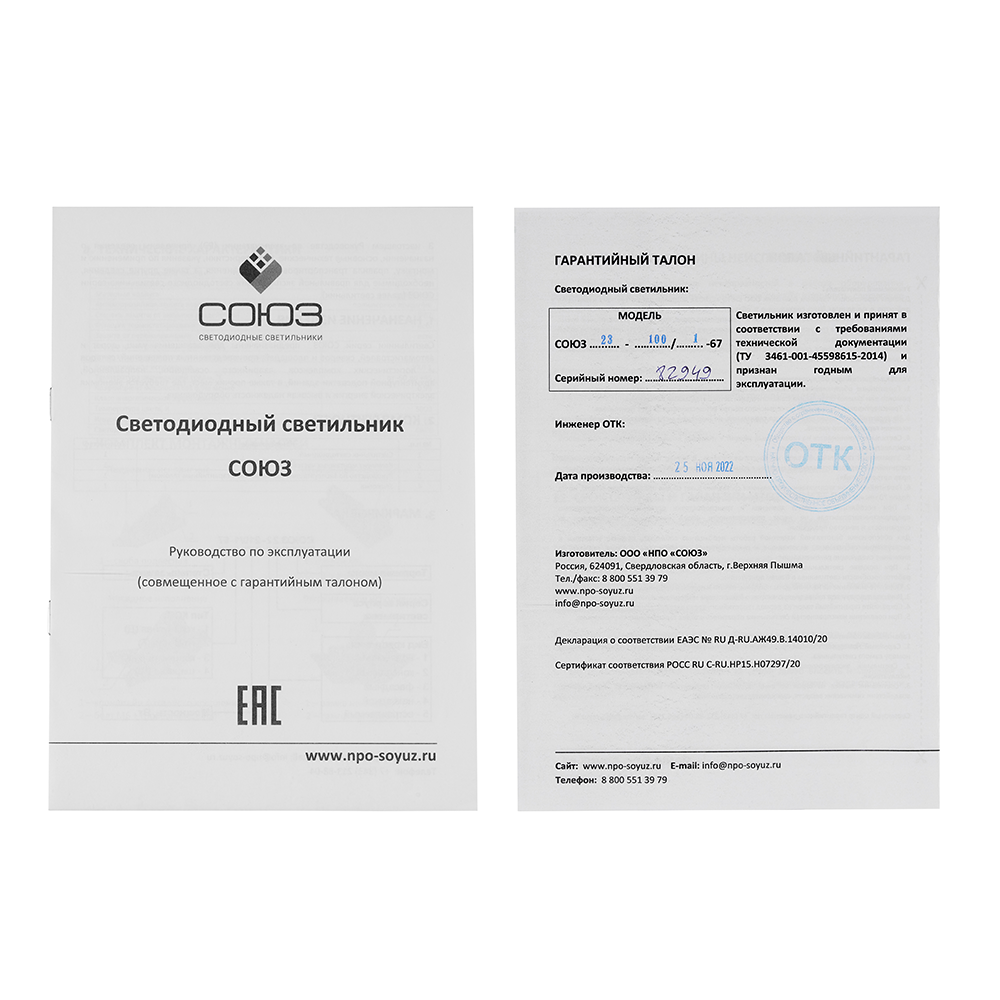

Паспорта и IES-файлы — в разделах по сериям.

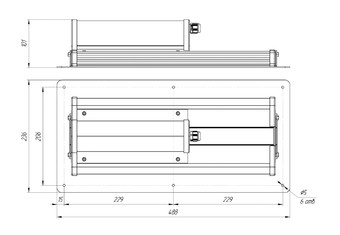

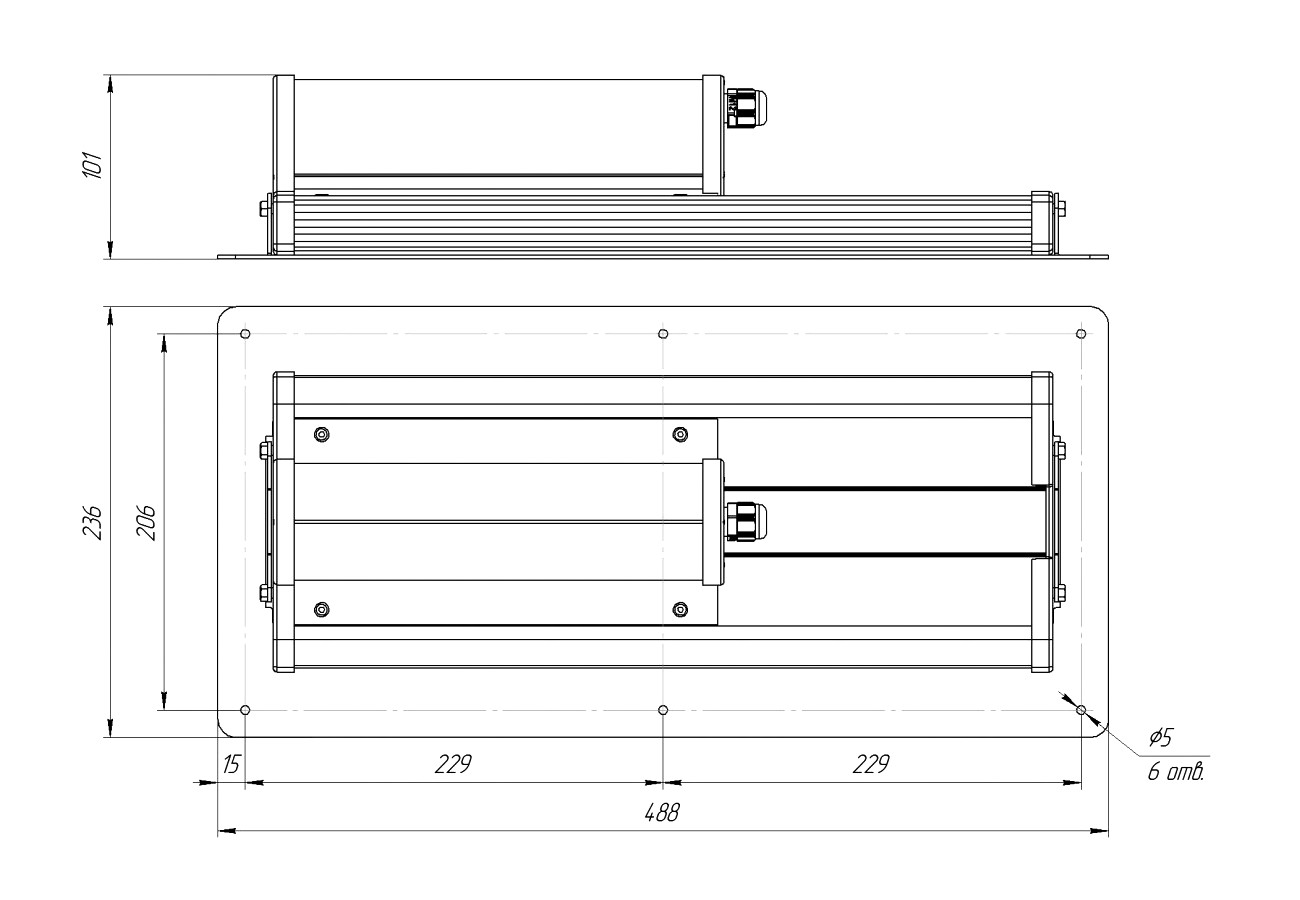

Крепление рамки: 6 отверстий Ø5 мм. Шаг по длине — 229 + 229 мм, по ширине — 206 мм.
Открыть чертёж →

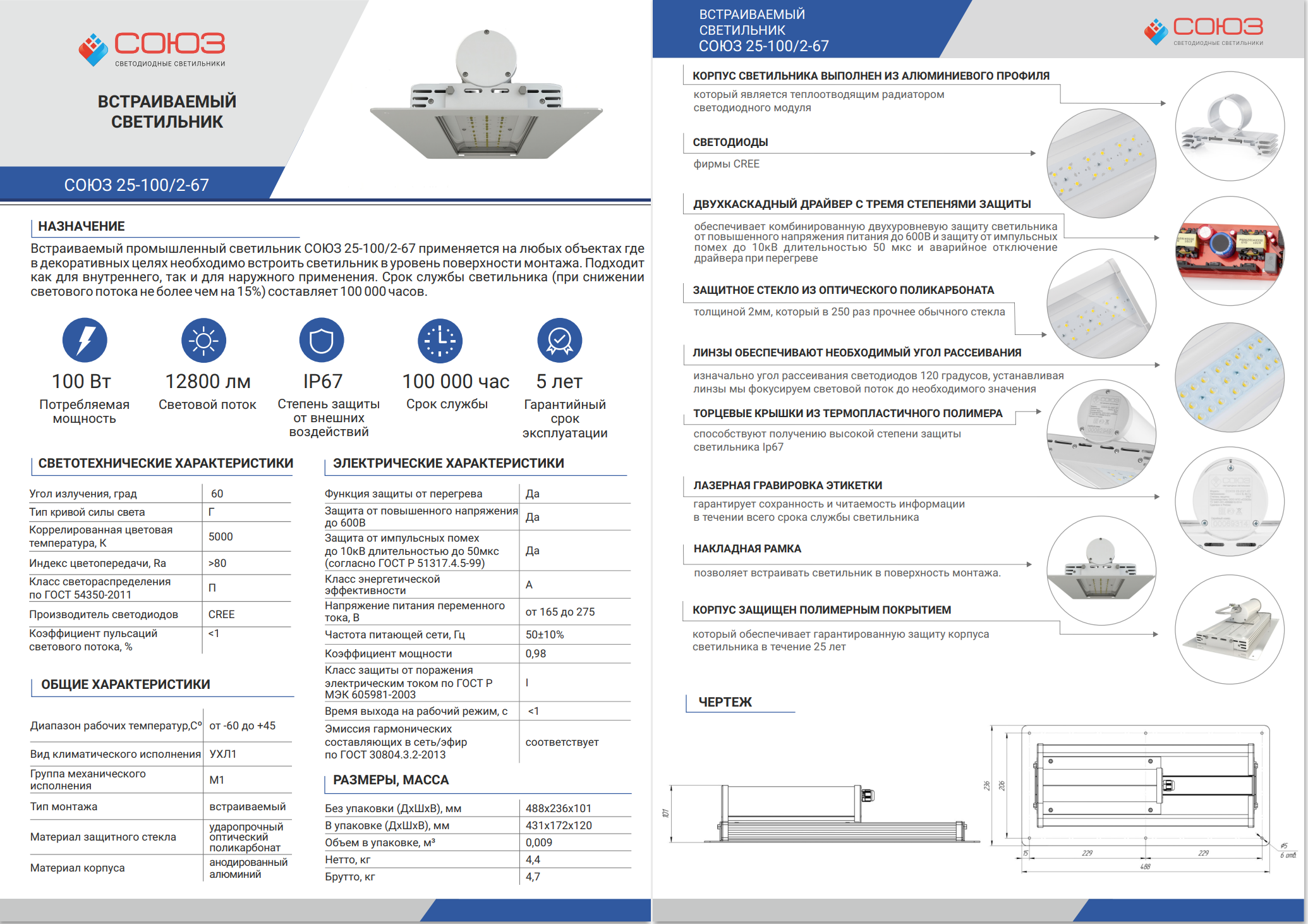

PDFСпецификация СОЮЗ 25-100/2-67220 В AC · 60° · Все характеристики, конструкция и чертёж · 2 страницы A4↓ДОКТехнический паспортПерейти в раздел технических паспортов светильников→IESIES-файлыПерейти к фотометрическим данным по сериям светильников→ДОКСертификаты и декларацииПерейти к документам о соответствии продукции→
Перед заказом
Коротко о важном
Можно ли использовать светильник на улице?
Да. Степень защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Подключение и монтаж выполняются с соблюдением требований электробезопасности.
Как установить светильник в монтажную поверхность?
Светильник закрепляется с помощью накладной рамки 488 × 236 мм. Размеры и расположение крепёжных отверстий приведены на чертеже. Перед монтажом проверьте достаточность пространства для корпуса и кабеля питания.
Как выбрать угол излучения?
Исполнение /1 даёт широкий угол 120° без вторичных линз. У исполнений /2 и /3 линзы LedLink формируют углы 60° и 25°. Выбор зависит от размеров рабочей зоны, расстояния до неё и требуемой освещённости.
Помощь инженера
Проверим, подходит ли угол излучения 60°
Пришлите размеры рабочей зоны, высоту установки и условия встраиваемого монтажа. Подберём расположение и количество светильников.
