01 / ТЕПЛООТВОДАлюминиевый корпус

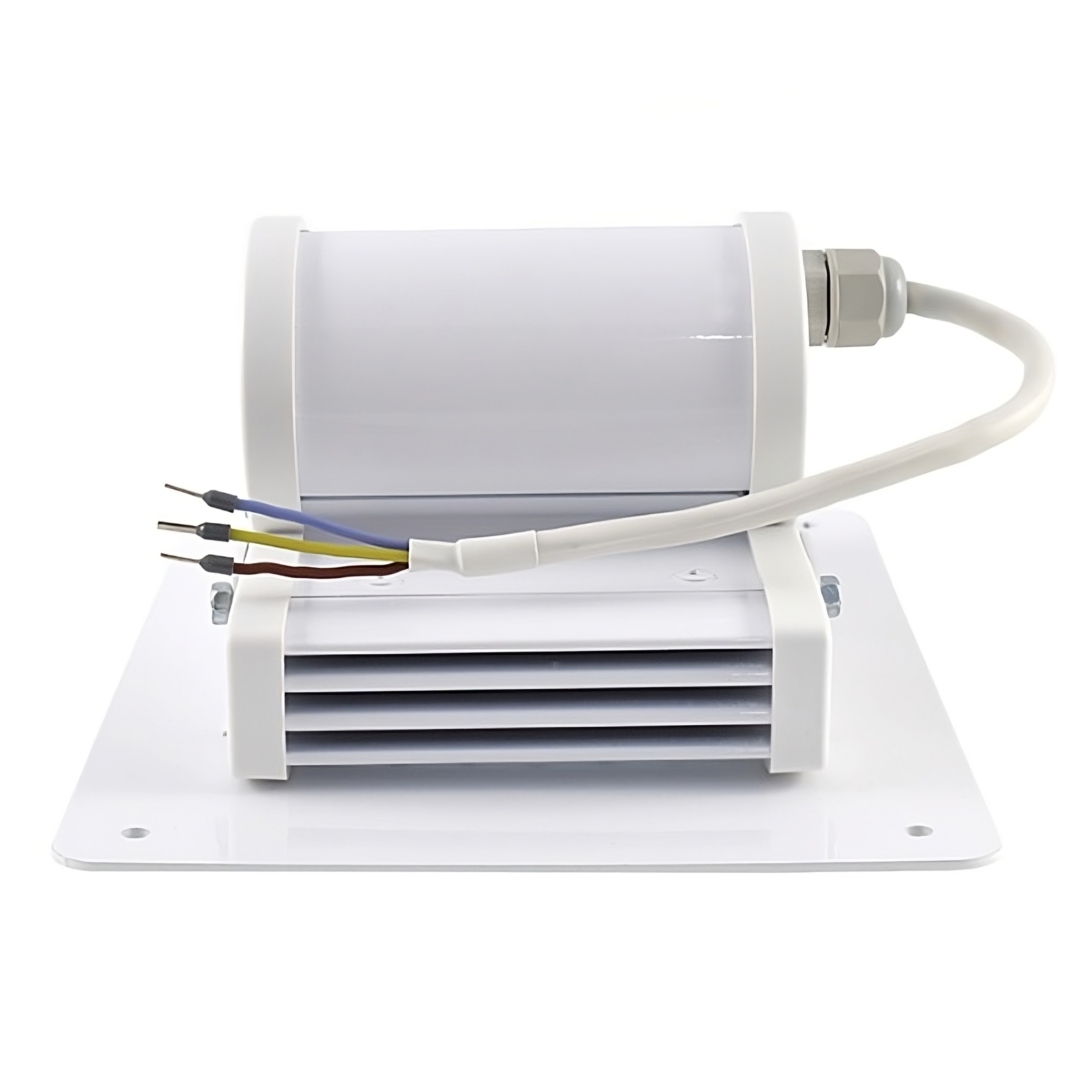

Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.
Светильник встраиваемый СОЮЗ 25-20/1-67 (220В)
20 ВТ 2710 ЛМ 120° (Д)
4 450 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 25-20/1-67 (220В)
Для заявки, спецификации или запроса счёта
СОЮЗ 25-20/1-67 · исполнение 220 В
Встраиваемый светильник
для сети 220 В AC
Светильник с накладной рамкой для встраивания в монтажную поверхность. Светодиоды дают широкий свет с углом 120° без вторичных линз, а корпус IP67 защищает от пыли и влаги.
Для технических помещений, тоннелей и рабочих участков, где нужен встраиваемый монтаж и предусмотрено питание от сети 220 В.
- 20 Вт
- потребляемая мощность
- 2 710 лм
- световой поток
- 120°
- косинусная КСС
- IP67
- пылевлагозащищённый корпус
Белый свет 5000 К · Ra > 80 · Гарантия 5 летВсе 32 характеристики ↓
Светораспределение
120° — широкий свет
без вторичных линз
Светодиоды сами формируют угол излучения 120°. Вторичных линз в этом исполнении нет. Широкое светораспределение подходит для освещения рабочей зоны с близкого расстояния.
Для более направленного света предусмотрены исполнения с линзами 60° или 25°. Освещённость и количество светильников проверяются расчётом по IES-файлу.
Чем отличаются типы КСС →Материалы и монтаж

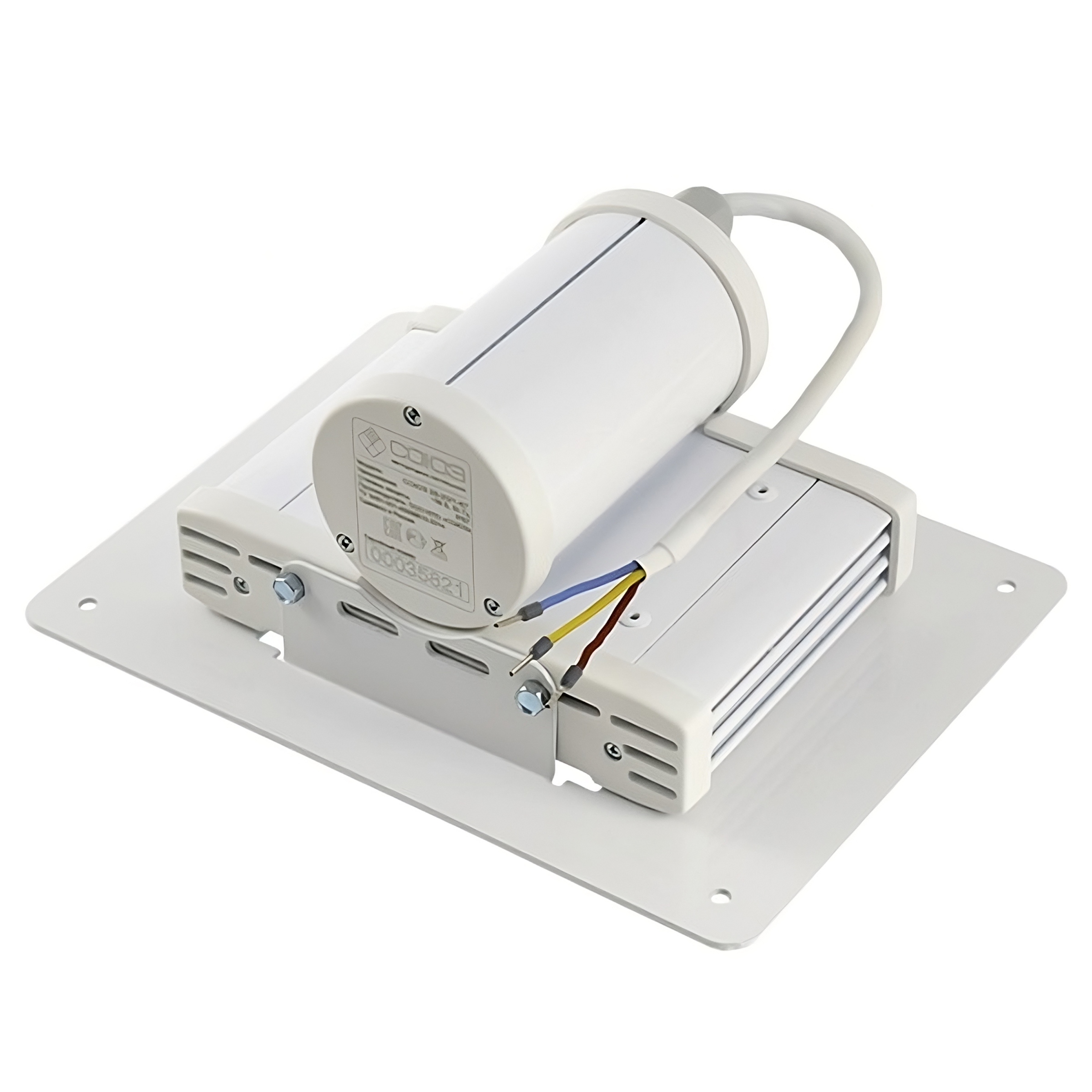

Конструкция встраиваемого светильника
Корпус, рамка, светодиоды и электроника — в деталях.
02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE
Белый свет 5000 К с индексом цветопередачи Ra > 80. Светодиоды сами формируют угол излучения 120°, без вторичных линз.
03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный экран из оптического поликарбоната толщиной 2 мм закрывает светодиодный модуль. Рассчитан на эксплуатацию в промышленной среде.
04 / ВСТРАИВАЕМЫЙ МОНТАЖНакладная рамка

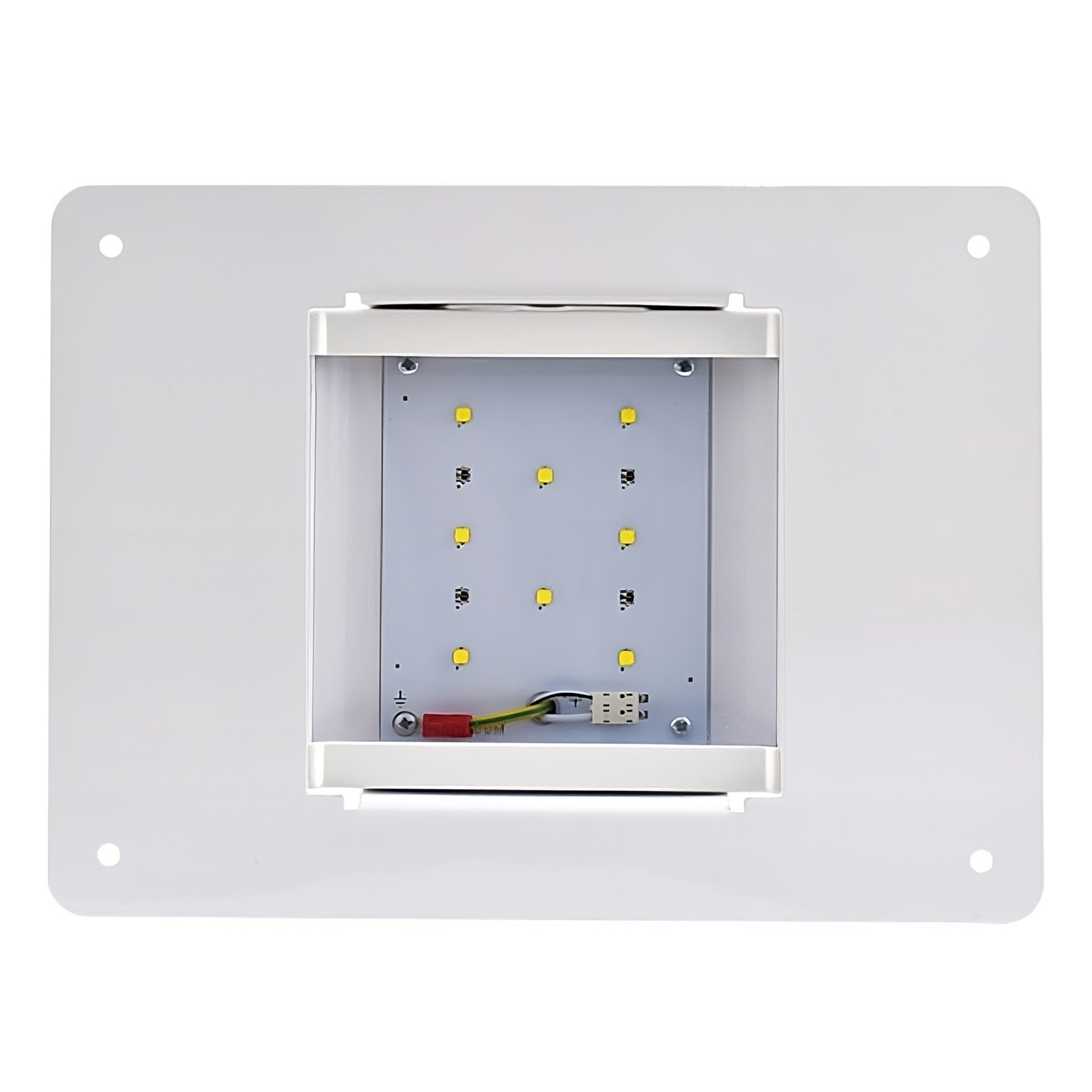

Рамка позволяет встроить светильник в монтажную поверхность. Размер рамки — 180 × 236 мм. Крепёжные отверстия и расстояния между ними показаны на чертеже.
05 / ЭЛЕКТРОНИКАДрайвер 220 В
Отдельный отсек электроники отделён от светодиодного модуля. Драйвер работает от сети 165–275 В переменного тока.
Предусмотрены защита от перегрева и защита от перенапряжения до 600 В.
06 / ИДЕНТИФИКАЦИЯЛазерная маркировка

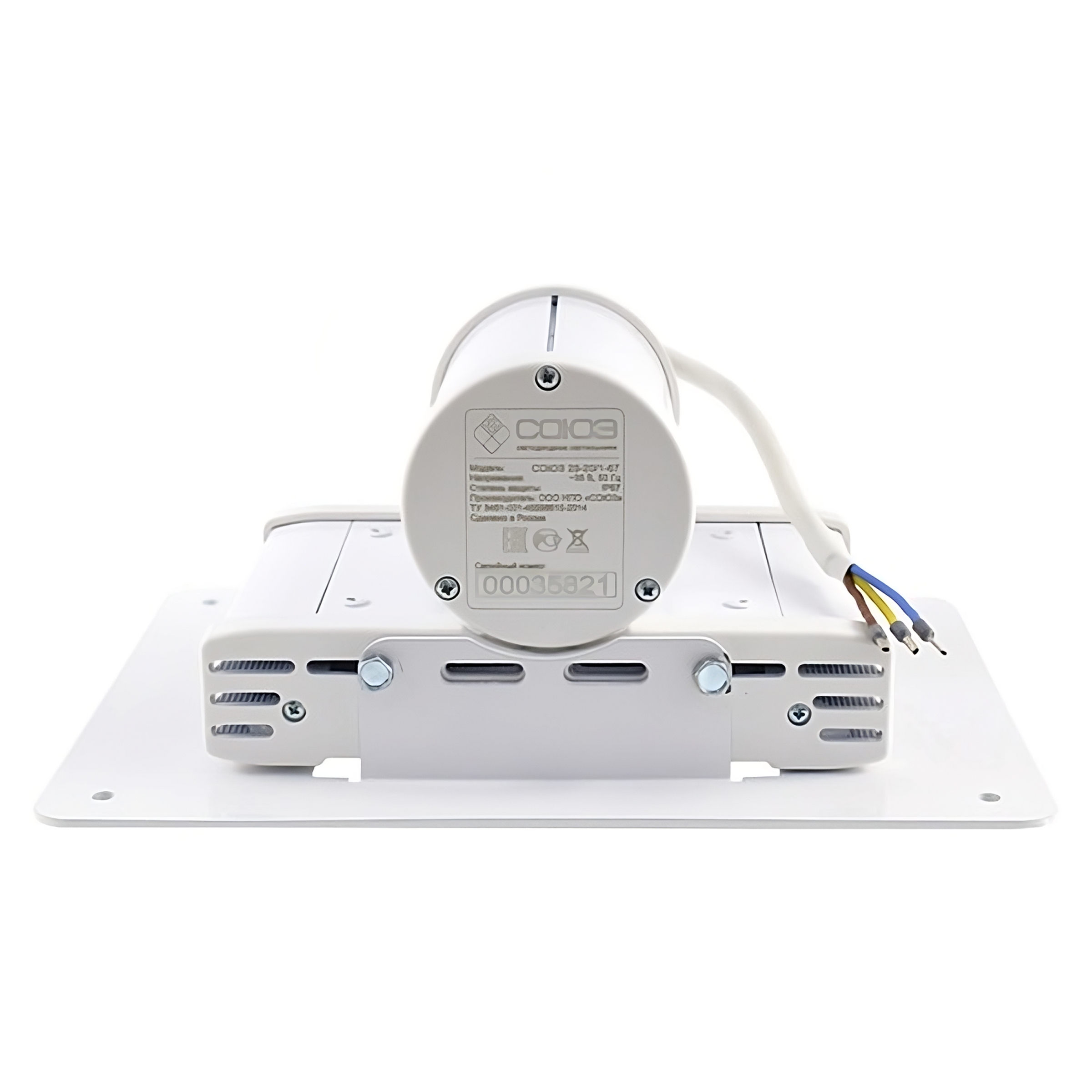

Обозначение модели, напряжение питания и серийный номер нанесены на корпус лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 2710 лм |
|---|---|
| Угол излучения | 120° |
| Тип кривой силы света | Д |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичная оптика | Отсутствует |
Электрические
| Потребляемая мощность | 20 Вт |
|---|---|
| Защита от перегрева | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC (номинально 220 В) |
| Частота питающей сети | 50 Гц ± 10% |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Подключение питания | 3 жилы: L — фаза, N — ноль, PE — земля |
| Коэффициент мощности | 0,98 |
| Защита от перенапряжения | До 600 В |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 1,4 кг |
|---|---|
| Масса с упаковкой | 1,6 кг |
| Размеры без упаковки, Д × Ш × В | 180 × 236 × 101 мм |
| Размеры упаковки, Д × Ш × В | 211 × 169 × 103 мм |
| Объём в упаковке | 0,0037 м³ |
Упаковка: рамка упаковывается отдельно. Размеры упаковки светильника — 211 × 169 × 103 мм.
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы

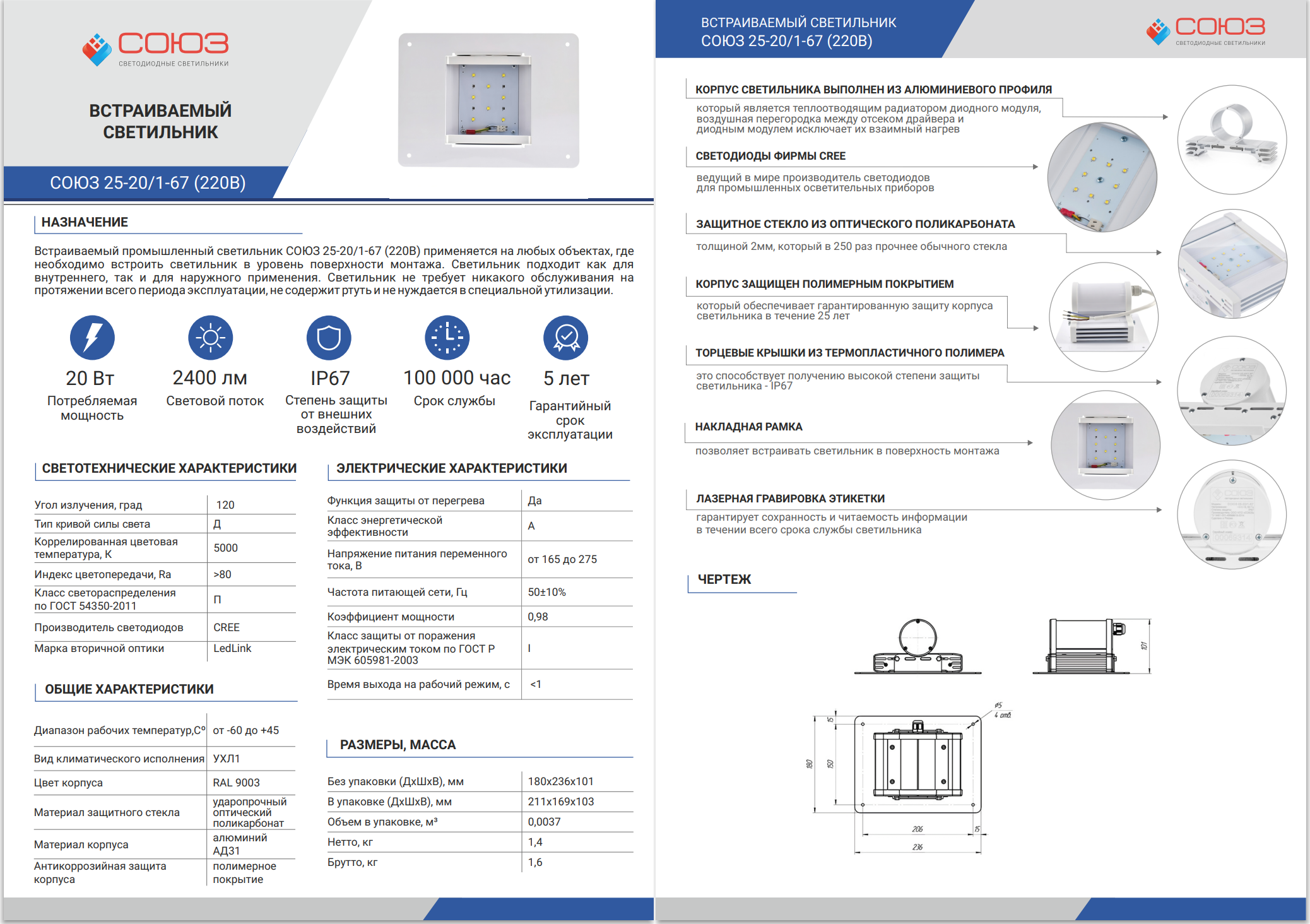

Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.
Крепление рамки: 4 отверстия Ø5 мм, межосевые расстояния 206 × 150 мм.
Открыть чертёж →
PDFСпецификация СОЮЗ 25-20/1-67220 В AC · 120° · Все характеристики, конструкция и чертёж · 2 страницы A4↓ДОКТехнический паспортПерейти в раздел технических паспортов светильников→IESIES-файлыПерейти к фотометрическим данным по сериям светильников→ДОКСертификаты и декларацииПерейти к документам о соответствии продукции→
